Как изменялись пассажирские железнодорожные вагоны
С момента своего возникновения в начале XIX века железная дорога претерпела множество трансформаций: рельсы поменяли размер и материал изготовления, тягачи переключились с угля на электричество, билеты практически утратили бумажный носитель. Железнодорожные вагоны тоже прошли впечатляющую эволюцию.
«Дилижансы» и «шарабаны»
По дизайну первые сооружения напоминали гужевые повозки. Конечно, каркасы и ходовая часть изготавливались в соответствии с требованиями рельсовых путей, а вот кузова точно повторяли внешний вид давно привычного транспорта. Например, I и II классы походили на дилижансы: у них была крыша и стены с окнами, а в конструкции не было сквозного прохода, поэтому попасть внутрь можно было только через боковые дверцы, каждая из которых вела в свой отсек.

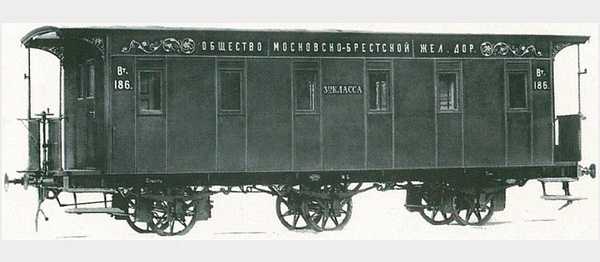

Третьеклассные повозки выглядели как забытые сегодня шарабаны: имели крышу, но не стены. А на Царскосельской – первой в России – железной дороге был даже IV класс. Он напоминал крестьянскую телегу – платформа, окаймленная бортами. Тут возили стоя, благо расстояния были малыми.
IV класс следовал сразу за паровозом – это было самое задымленное место
Поезда с удобствами
С удлинением маршрутов железнодорожным вагонам пришлось измениться, так как пассажиры стали нуждаться в дополнительном комфорте. Поэтому к 50-м годам XIX века IV класс упразднили, в III-ем достроили стены, а в I и II – установили не только кресла, но и диваны для сна.
Вагоны III класса к середине XIX века получили полноценные стены
Вагоностроители стали задумываться о сохранении тепла: перестали выпускать открытые «повозки», между стенами и обивкой проложили теплоизоляционный слой из войлока, отказались от отдельных боковых дверей и сделали два входа в торцах. В 1863-м ж/д транспорт оборудовали печами, которые через три года заменили паровым обогревом, а в 1877-м – водяным. Последний и сейчас используется в пассажирских поездах.
До появления отопительной системы пассажиры I и II классов грелись с помощью горячих кирпичей, подложенных под ноги. Они менялись раз в 3-4 часа во время остановок. А вот «третьеклассные» путешественники такими удобствами пользоваться не могли.

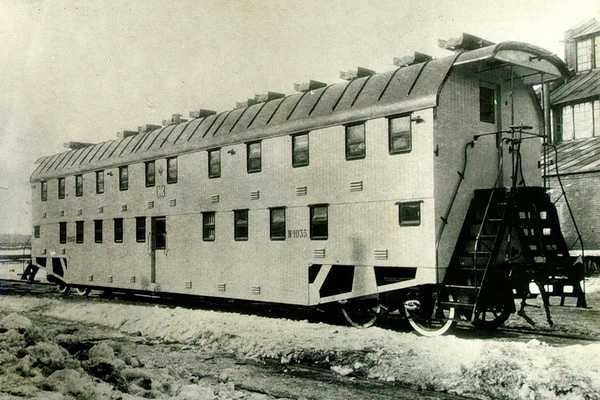

Кстати, двухэтажные поезда впервые появились тоже в XIX веке. Конечно, они были громоздки, но с задачей увеличения пассажировместимости справлялись. Так что некоторые новинки наших дней при ближайшем рассмотрении оказываются «хорошо забытыми старыми».
«Предок» современных двухэтажных вагонов
Вклад российских конструкторов в развитие железнодорожных вагонов трудно переоценить. С 1863-го по 1887-й появились:
- туалеты, а кое-где и умывальники;
- вытяжная вентиляция;
- двойные опускные окна с цельными стеклами;
- подъемные спинки диванов, которые образовывали верхние спальные места;
- электрическое освещение.
Роскошь от Пульмана
Для тех, кто желал путешествовать не просто в комфортных, а в шикарных условиях, американский вагоностроитель Джордж Пульман создал в 1860-х великолепное сооружение – мини-дворец на колесах с прекрасной декоративной отделкой, огромными окнами, дорогой мягкой мебелью. Из нынешних моделей с ним может сравниться только «Люкс», а вот истинный дух «пульмана» наиболее полно воплощен в «Золотом орле» – поезде для экскурсии по Транссибирской магистрали.
Шикарная обстановка пульмановского вагона
Новшества наших дней
Хоть «повозки» и приобрели свои основные черты уже к началу ХХ века, но все же что-то изменилось и за последние сто лет. Во-первых, увеличилась скорость передвижения за счет усовершенствования ходовой части и тормозных систем, а также обтекаемой формы кузова. Во-вторых, уменьшился вес благодаря легким сплавам, что привело к снижению износа железнодорожных путей.
В-третьих, повысилась комфортабельность путешествий, ведь появились новые удобства:
- биотуалет, оставивший в прошлом понятие «санитарная зона»;
- кондиционер;
- ЖК-экраны для просмотра фильмов.

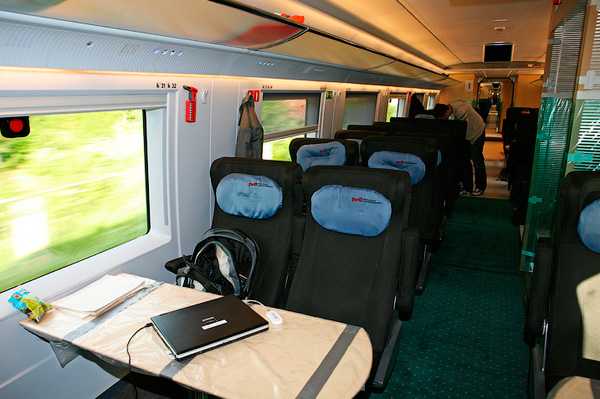

Сегодня можно комфортно путешествовать даже в «сидячем» вагоне
Итак, вагоны железной дороги прошли большой путь от подобия карет, пригодного только для коротких поездок, до настоящих «домов на колесах», в которых без дискомфорта можно провести несколько дней.
vokzal.ru
Вагоны широкой колеи железных дорог СССР. Пассажирские вагоны
Разбирая завалы архива Петербургского Трамвайно-Механического Завода нашел там сегодня достаточно интересную книгу 1963-го года выпуска: «Вагоны широкой колеи железных дорог СССР». В книге представлены общие виды и краткие технические характеристики железнодорожных вагонов тех лет.Краткое содержание книги следующее:
1. Вагоны грузового парка
1.1. Крытые вагоны
1.2. Полувагоны
1.3. Платформы
1.4. Цистерны
1.5. Изотермические вагоны
1.6. Вагоны поездов и секций с машинным охлаждением
2. Вагоны пассажирского парка
2.1. Пассажирские вагоны
2.2. Вагоны-рестораны
2.3. Багажные вагоны
2.4. Почтовые вагоны
3. Тележки
3.1. Тележки вагонов грузового парка
3.2. Тележки вагонов пассажирского парка
Сразу скажу, что эта книга меня впечатлила, своей радостью я хочу поделиться и с вами.
Сегодня в номере одна из частей этой книги — Пассажирские вагоны!
Изображения кликабельны.
01. Обложка книги. Всего в книге 168 страниц

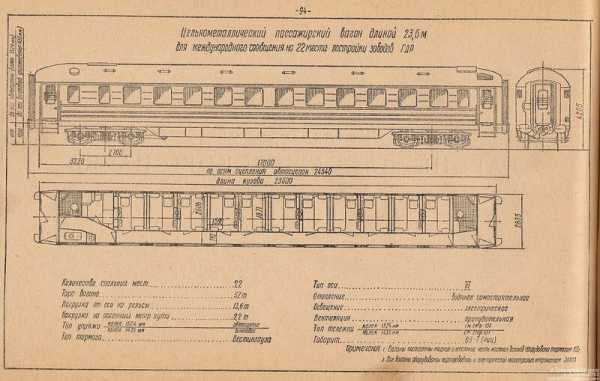

02. Цельнометаллический пассажирский вагон длиной 23,6 м. для международного сообщения на 22 места постройки заводов ГДР
03. Цельнометаллический пассажирский вагон длиной 23,6 м. мягкий для международного сообщения на 33 места постройки заводов ГДР

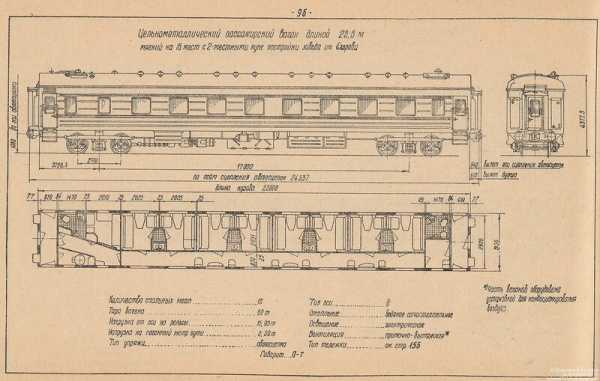

04. Цельнометаллический пассажирский вагон длиной 23,6 м. мягкий на 16 мест с 2-местными купе постройки завода им. Егорова

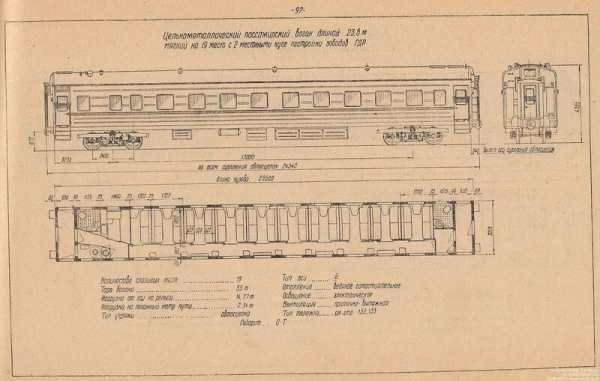

05. Цельнометаллический пассажирский вагон длиной 23,6 м. мягкий на 19 мест с 2-местными купе постройки заводов ГДР

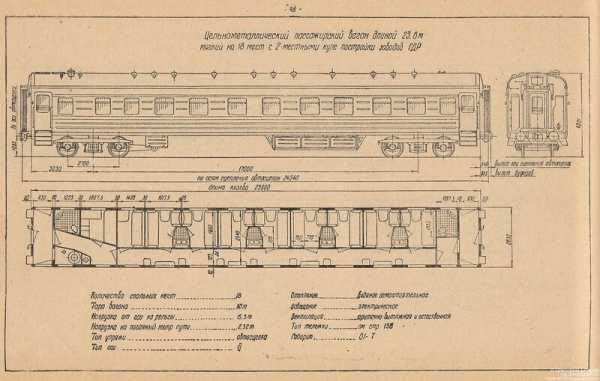

06. Цельнометаллический пассажирский вагон длиной 23,6 м. мягкий на 18 мест с 2-местными купе постройки заводов ГДР

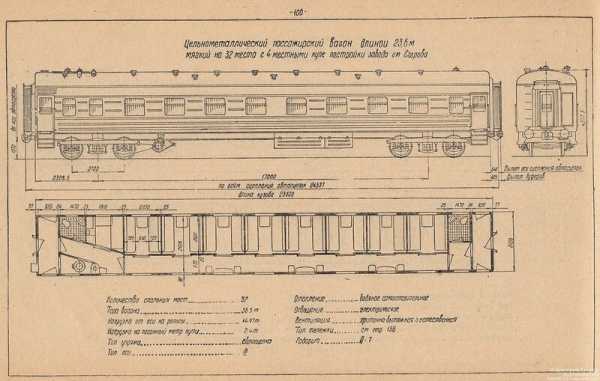

07. Цельнометаллический пассажирский вагон длиной 23,6 м. мягкий на 32 места с 4-местными купе постройки заводов ГДР (габарит 01-Т)
08. Цельнометаллический пассажирский вагон длиной 23,6 м. мягкий на 32 места с 4-местными купе постройки завода им. Егорова

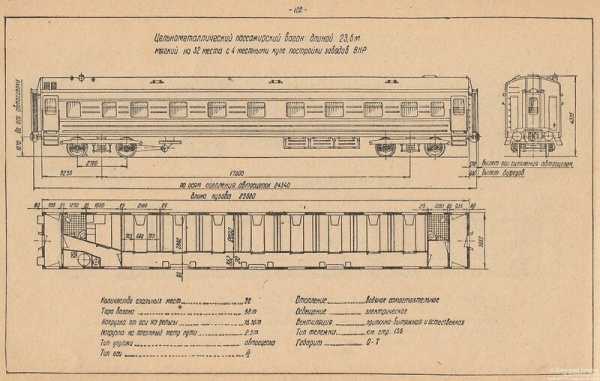

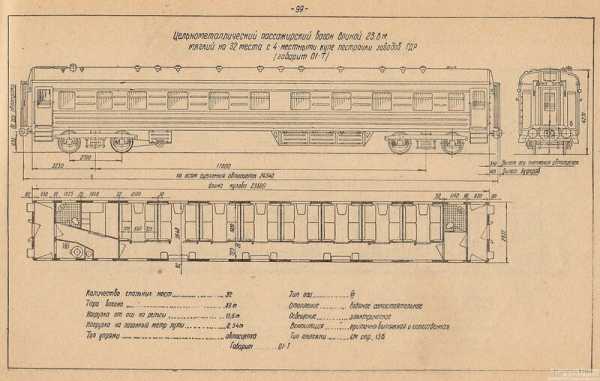

09. Цельнометаллический пассажирский вагон длиной 23,6 м. мягкий с 4-местными купе постройки заводов ГДР

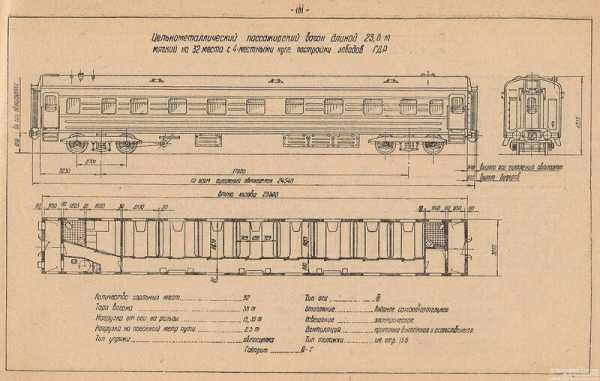

10. Цельнометаллический пассажирский вагон длиной 23,6 м. мягкий на 32 места с 4-местными купе постройки заводов ВНР

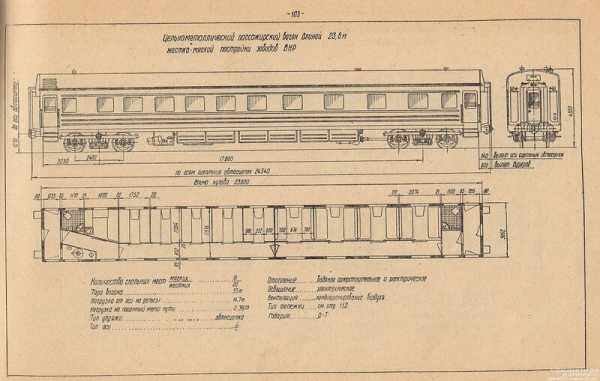

11. Цельнометаллический пассажирский вагон длиной 23,6 м. жестко-мягкий постройки заводов ВНР

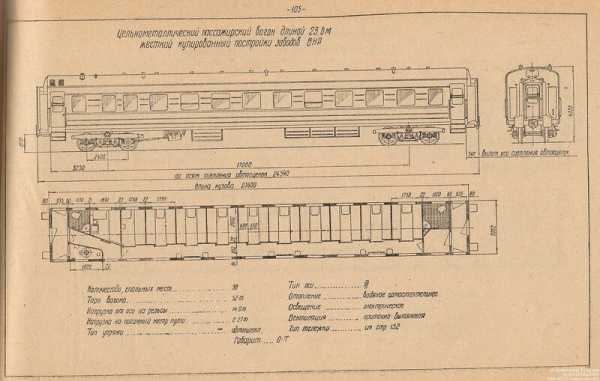

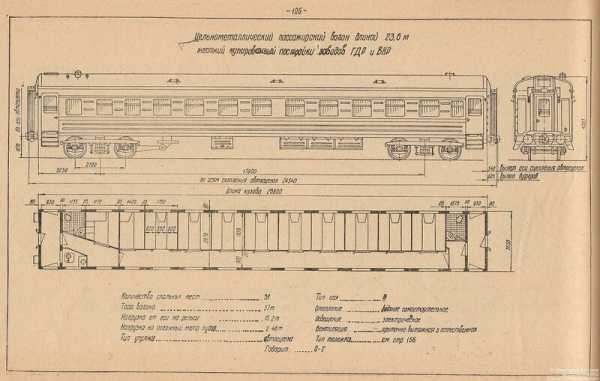

12. Цельнометаллический пассажирский вагон длиной 23,6 м. жесткий купированный постройки заводов ГДР
13. Цельнометаллический пассажирский вагон длиной 23,6 м. жесткий купированный постройки заводов ВНР
14. Цельнометаллический пассажирский вагон длиной 23,6 м. жесткий купированный постройки заводов ГДР и ВНР
15. Цельнометаллический пассажирский вагон длиной 23,6 м. жесткий купированный с 2-местным радиокупе постройки заводов ГДР

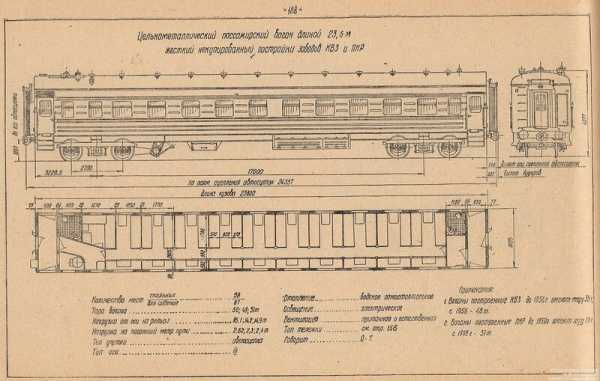

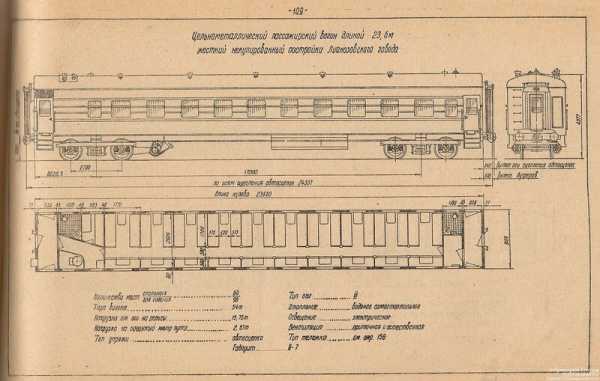

16. Цельнометаллический пассажирский вагон длиной 23,6 м. жесткий некупированный постройки заводов КВЗ и ПНР
17. Цельнометаллический пассажирский вагон длиной 23,6 м. жесткий некупированный постройки Лианозовского завода

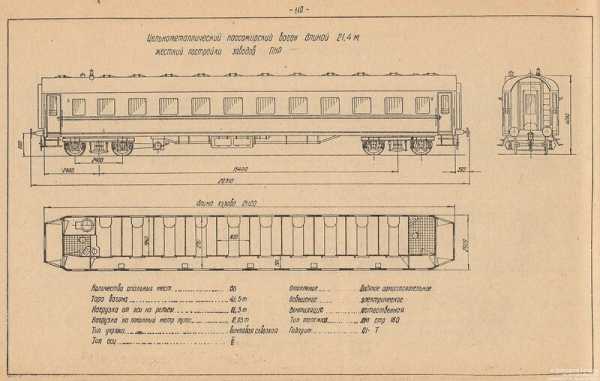

18. Цельнометаллический пассажирский вагон длиной 21,4 м. жесткий постройки заводов ПНР

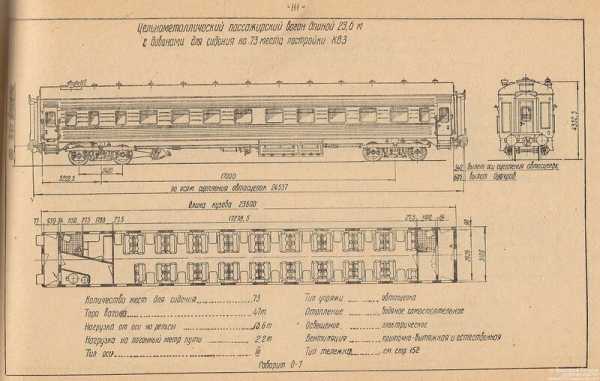

19. Цельнометаллический пассажирский вагон длиной 23,6 м. с диванами для сидения на 73 места постройки КВЗ

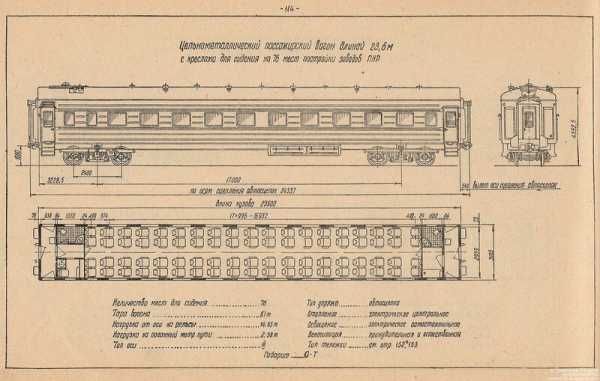

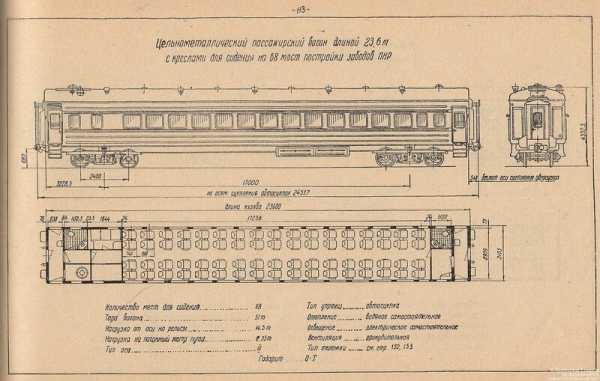

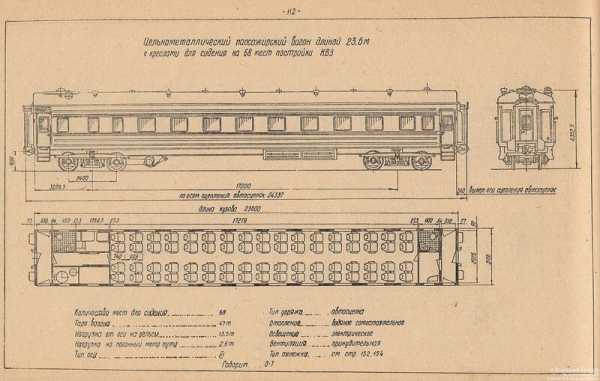

20. Цельнометаллический пассажирский вагон длиной 23,6 м. с креслами для сидения на 68 мест постройки КВЗ

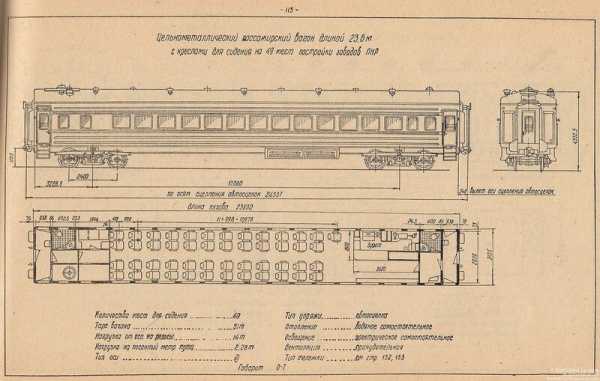

21. Цельнометаллический пассажирский вагон длиной 23,6 м. с креслами для сидения на 68 мест постройки заводов ПНР
22. Цельнометаллический пассажирский вагон длиной 23,6 м.. с креслами для сидения на 76 мест постройки заводов ПНР
23. Цельнометаллический пассажирский вагон длиной 23,6 м. с креслами для сидения на 49 мест постройки заводов ПНР
24. 4-осный пассажирский вагон длиной 20,2 м. (жесткий)

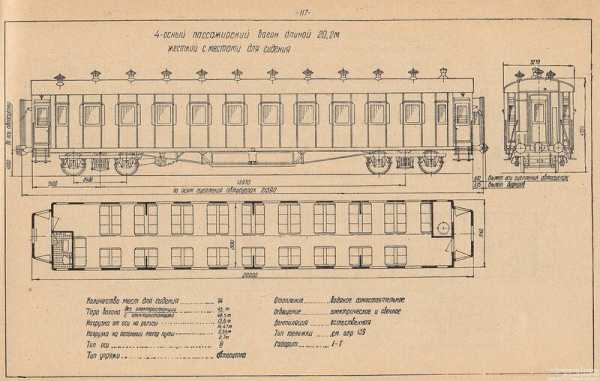

25. 4-осный пассажирский вагон длиной 20,2 м жесткий с местами для сидения
26. 4-осный пассажирский вагон длиной 20 м бывшей Владикавказской жд (жесткий)

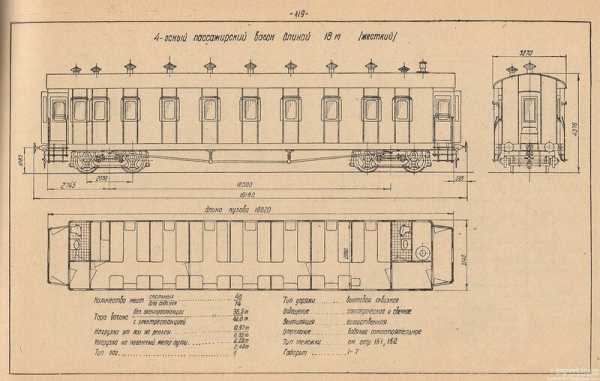

27. 4-осный пассажирский вагон длиной 18 м (жесткий)

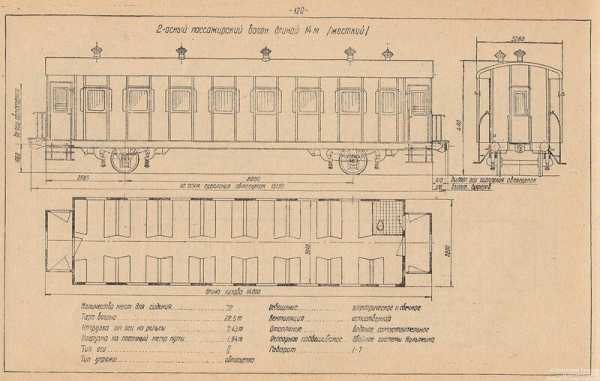

28. 2-осный пассажирский вагон длиной 14 м (жесткий)

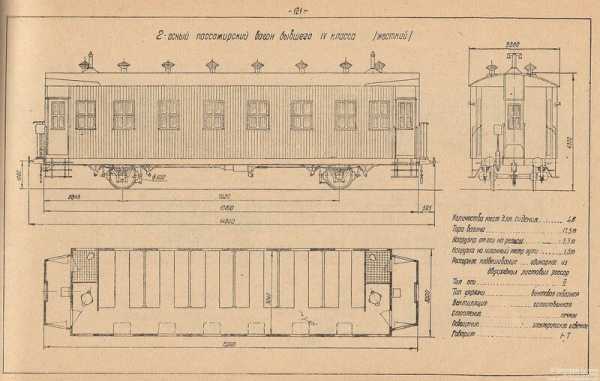

29. 2-осный пассажирский вагон бывшего IV класса (жесткий)
При наличии спроса, быть может со временем, отсканирую и другие страницы этой книги!
krisha0703.livejournal.com
Пассажирские вагоны
В первое время существования железных дорог не было такого понятия, как пассажирский вагон. Для перевозки пассажиров по железной дороге использовали обычные экипажи и кареты, которые ставили на железнодорожные платформы или прямо на рельсы. Первые пассажирские вагоны очертаниями очень напоминали кареты или старые почтовые дилижансы. Многие вагоны не имели окон и крыш или окна были, но не застекленные. На линии Лейпциг — Дрезден пассажирам предлагали даже приобретать маски для защиты лица от ветра и паровозных искр. Вагоны не отапливались, в них не было освещения, удобных сидений. Пассажиры страдали от тряски и шума.
В Европе до 70-х годов прошлого века широко использовались вагоны английского типа. Они делились поперечными стенками на три отделения по шесть мест в каждом отделении. Багаж пассажиров помещался на крыше вагона. Английская система предусматривала также деление вагонов на классы. Наиболее удобными были вагоны первого класса. В вагонах второго класса окна заменяли узкие отверстия в стенках, вагоны третьего класса имели более низкие потолки.
Пассажирские вагоны железных дорог США не разделялись на отделения, а были проходными и вмещали по 60 — 70 пассажиров. По мере развития железнодорожного сообщения пассажирские вагоны совершенствовались. В первую очередь было обращено внимание на уменьшение качки и тряски, для чего рессоры стали делать более упругими. Для снижения уровня шума полы и стены вагонов стали делать с внутренним наполнителем.
Для освещения использовали свечи или масло, а затем керосиновые лампы. Позднее было введено газовое освещение, появились ацетиленовые светильники, вытесненные затем электричеством. Ввод электрического освещения сопровождался трудностями. Электрическое освещение считалось слишком дорогим из-за необходимости установки в каждом отделении вагона аккумуляторной батареи. Кроме того, первые электрические лампы не выдерживали вагонной тряски. Однако эти вопросы были успешно решены.
Постепенно улучшилась и система отопления вагонов. Сначала ввели печное отопление. Использовавшиеся для этого металлические печки накалялись так же быстро, как и остывали.
В ряде стран с более мягким климатом пользовались грелками для ног. Это были длинные металлические ящики, наполненные горячей водой или песком. Грелки наполняли на станциях. На вагон требовалось 10 — 15 грелок. Значительным шагом вперед было появление парового отопления, которое сразу получило признание благодаря пожарной безопасности и легкости обслуживания.
В 1836 г. на Пенсильванской железной дороге в США появились прототипы спальных вагонов. В них были устроены трехъярусные полки, а пассажирам выдавались соломенные матрасы. Постельное белье и подушки не предусматривались.
В 1867 г. на заводах Пульмана (США) были построены вагоны, в которых имелись мягкие сиденья. На ночь они превращались в спальные места. Спальные места располагались вдоль вагона и разделялись устанавливаемыми на ночь поперечными мягкими стенками. Верхние полки на ночь спускались с потолка на цепях. Такие вагоны курсировали в Америке, а в 1873 г. появились в Европе, но в несколько измененном виде, а именно с двух- или четырехместными купе, в которых верхнее спальное место получалось при подъеме стенки дивана.
В 1872 г. на заводах Пульмана начали строить вагоны-столовые и вагоны-рестораны. Иногда к поездам прицепляли смотровые салон-вагоны, позволявшие пассажирам любоваться пейзажем из открытых окон или расположившись в креслах на открытой задней площадке. Некоторые салон-вагоны, предназначенные для богатых пассажиров, оборудовали роскошной мебелью, коврами, музыкальными инструментами.
Конструкции и оборудование современных пассажирских вагонов создают комфорт и удобства для проезда пассажиров при надежном обеспечении безопасности движения. Внешний вид и интерьер вагона учитывают требования технической эстетики.
Кузова пассажирских вагонов представляют собой цельнометаллическую цельнонесущую конструкцию. Стремление снизить массу вагона, устранить коррозию кузова, повысить его надежность заставляет искать новые материалы и соответствующие им конструктивные формы. В мировом вагоностроении все шире используются алюминиевые сплавы, нержавеющая сталь, пластмассы.
rzda.ru
Пассажирский вагон Википедия
Пассажирский вагон ОАО «РЖД» Интерьер плацкартного пассажирского вагона ОАО «РЖД»Пассажирский вагон — это единица подвижного состава, предназначенная для перевозки пассажиров. Пассажирский вагон — основная часть пассажирского вагонного парка, в состав котоpoгo входят также вспомогательные вагоны пассажирского парка: вагоны-рестораны, багажные вагоны, почтовые вагоны.
Пассажирские вагоны по способу перемещения разделяются на:
- несамоходные (вагоны локомотивной тяги), используемые в дальнем и межобластном сообщении, составляют основную часть (более 70 процентов) пассажирского парка.
- самоходные, являющиеся, как правило, составными единицами поездов постоянного формирования моторвагонного подвижного состава — электросекций и дизель-поездов. В зависимости от дальности следования поездов в них используют различные пассажирские вагоны: спальные, купейные, плацкартные или некупейные (открытого типа с сидячими местами) с мягкими креслами или жёсткими местами для сидения.
ru-wiki.ru

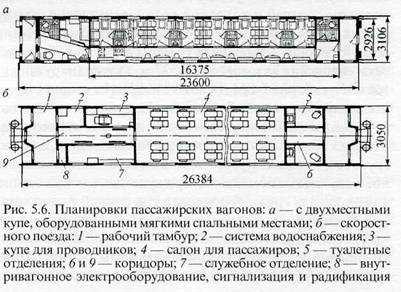

5.2 Планировки основных типов пассажирских вагонов |

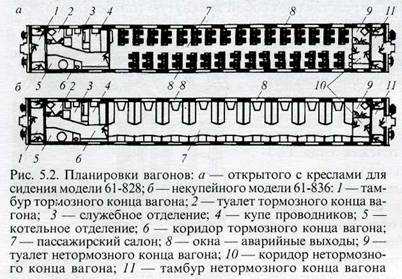

Пассажирский вагон открытого типа с креслами для сидения модели 61-828 предназначен для выполнения массовых перевозок пассажиров по магистральным путям МПС колеи 1520 мм с длительностью пребывания в пути не более 12 часов. Пассажирский салон кузова (рис. 5,2, а) оборудован 31 двухместными стационарными креслами с подножками. На задних стенках откидывающихся спинок кресел укреплены складывающиеся столики, служащие сидящим сзади пассажирам. Окна в салоне оснащены опускными рамами с двойным остеклением, два из которых являются аварийными выходами, используемыми при экстремальных ситуациях. Все окна имеют занавески и светомаскировочные шторы. Отопительная система — водяная, нагрев воды в котле осуществляется электронагревателями или твердым топливом.
Электроснабжение вагона обеспечивается от поездной магистрали с напряжением 3000 В и от генератора напряжением 50 В. Принудительная приточная вентиляция непрерывного действия с частичным удалением воздуха через дефлекторы, установленными на крыше по концам вагона. Основное освещение всех помещений, кроме тамбуров и туалетов, люминесцентное, а в тамбурах, туалетах и аварийное — лампами накаливания.
Тормоз — автоматический с пневматическим и электропневматическим управлением, имеется ручной тормоз и четыре стоп-крана. Переходные площадки оборудованы резиновыми ограждениями баллонного типа. Вагон оснащен пожарной сигнализацией, трансляционной сетью, звуковой сигнализацией. Плавность хода вагона не более 3,25, средний коэффициент теплопередачи ограждений кузова в стационарных условиях не более 1,11 Вт/м2*К. Некупейный пассажирский вагон модели 61-836 предназначен для выполнения массовых перевозок пассажиров по магистральным путям МПС колеи 1520 мм. Пассажирский салон кузова (рис. 5.2, б) включает в себя 9 отделений, каждое из которых оборудовано двумя поперечными нижними (с рундуками) и одним продольным диванами, над которыми размещены спальные полки и полки для багажа. Продольные диваны могут быть преобразованы в два места для сидения со столиком между ними.
Между поперечными диванами у окна установлен откидной стол. В зоне продольных полок вагон оснащен глухими окнами, а на стороне поперечных полок — окнами с опускными рамами. Все окна вагона имеют двойное остекление, два окна пассажирского салона — аварийные выходы. Электроснабжение, освещение, отопление и вентиляция — типовые. Вагон оборудован системами холодного и горячего водоснабжения, системой пожарной сигнализации, радиосетью. Год начала производства вагона 1990. Плавность хода вагона 3,25; средний коэффициент теплопередачи ограждений кузова не более 1,05 Вт/м2*К.
Пассажирский купейный вагон модели 61-820К с кондиционированием воздуха, созданный АО ТВЗ, предназначен для перевозок пассажиров по магистральным путям колеи 1520 мм. Спальный вагон повышенной комфортности I типа II класса с 4-х местными купе для пассажиров создан на базовой модели 61-820. Основной отличительной его особенностью является наличие моноблочной крышевой установки кондиционирования воздуха S81B и системы автономного электроснабжения с генератором 32 кВт производства германской фирмы «Хагенук» и «Фага». Комфортные условия в поездке создают различные системы жизнеобеспечения.
Система кондиционирования воздуха с помощью микропроцессорного устройства в теплый период времени года в установившемся режиме осуществляет автоматическое регулирование температуры в вагоне в пределах +24 °С ± 2 °С. Система водяного отопления при температуре наружного воздуха минус 40 °С при работе котла на твердом топливе совместно с механической приточной вентиляцией обеспечивает температуру воздуха в вагоне не ниже плюс 18 °С, а при нагреве воды электронагревателями температура автоматически поддерживается в пределах +22 °С ± 2 °С. Для обогревания в межсезонный период в служебном отделении, купе для пассажиров и проводников установлены электронагреватели.

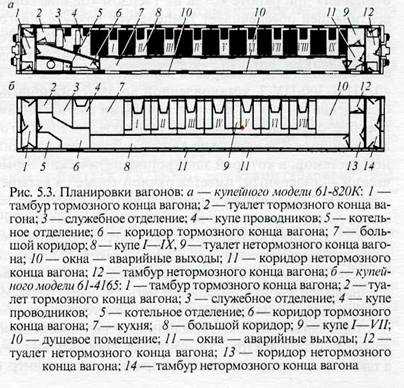

Купе I—IX(рис. 5.3, а) оборудованы мягкими сидениями и полками, раздвижным столом, выдвижной лестницей для подъема на верхнюю полку, шкафами-нишами для одежды с полочками для головных уборов. Для размещения личных вещей имеется багажная ниша, малая багажная полка над окном, служащая для размещения мелких предметов. Под каждым нижним спальным местом находится рундук для багажа. В вагоне установлены термоэлектрический холодильник, электроплитка, сейф. Имеется душевая установка, а также смонтированы розетки для подключения электробритв и пылесоса. Освещение в пассажирском отделении и купе проводников — люминесцентное со встроенными статическими преобразователями, а у каждого пассажирского места — индивидуальные светильники с люминесцентными лампами. Имеется радиотрансляционная сеть и телефонная связь. Система горячего и холодного водоснабжения с запасом воды 1000 литров обеспечивает работу санитарно-технического оборудования туалетных помещений, мойки служебного отделения и кипятильника для приготовления кипяченой воды и ее последующего охлаждения водоохладителем. Низковольтные потребители электроэнергии питаются от автономной системы электроснабжения при движении вагона свыше 40 км/ч за счет работы подвагонного генератора с номинальной мощностью 32 кВт, подвешенного на раме вагона, имеющего приводот средней части оси колесной пары тележки, тормозного конца вагона. При скоростях движения до 40 км/ч и на стоянках низковольтные потребители питаются от аккумуляторной батареи 88 ВНЖ-300У2 с номинальным напряжением 110 В, установленной на выкатных тележках в двух взрывобезопасных аккумуляторных боксах, а при отстое — от внешней трехфазной сети напряжением 380 В. Высоковольтные потребители работают от подвагонной поездной магистрали напряжением 3000 В постоянного или однофазного переменного тока частотой 50 Гц.
Большое внимание в вагоне уделено противопожарной защите. С этой целью использованы огнезащитные, огнестойкие и трудногорючие материалы при изготовлении деталей и узлов внутреннего оборудования, а также предусмотрены противопожарные перегородки между купе проводников и пассажирским салоном и огнезадерживающие перегородки между купе.
На случай аварийных ситуаций предусмотрена система пожарной сигнализации (УПС ТМ), имеются два огнетушителя. Возможен отбор воды из системы водоснабжения, для чего в туалете тормозного конца и коридоре нетормозного конца вагона имеются краны для подключения гибких шлангов.
Блочная конструкция внутреннего оборудования, откидные панели и съемные люки обеспечивают свободный доступ к трубам, изоляции, электропроводке, а единый центр управления и контроля всех систем способствует простоте и удобству обслуживания вагона. Год начала производства вагона 1963. Плавность хода вагона не более 3,25; средний коэффициент теплопередачи ограждений кузова не более 1,0 Вт/м2.К; максимальная продолжительность следования в пути до первой экипировки 24 ч.
Пассажирский купейный вагон СВ модели 61-4165 обеспечивает высокий уровень комфорта пассажиров и обслуживающего персонала за счет усовершенствованной планировки всех помещений вагона (рис. 5.3, б), наличием кухни, душа, современного оборудования, единства стилевого и цветового решения в оформлении интерьера. В кухне предусмотрены: стол для приготовления бутербродов, стол-мойка, откидное сидение, установлены две электроплитки напряжением 50 В и 220 В, термоэлектрический холодильник. Просторное душевое отделение имеет душевую кабину с краном-смесителем, вешалку и сидение для отдыха, зеркало, для подключения фена установлена розетка с напряжением 220 В. При температуре наружного воздуха до минус 40 °С система водяного отопления при работе котла на твердом топливе совместно с механической приточной вентиляцией обеспечивает температуру воздуха в вагоне не ниже +18 °С; при нагреве воды в котле электронагревателями температура в вагоне поддерживается автоматически в пределах +20 °С.
Электроснабжение вагона — от подвагонного генератора ЭГВ.01 .У1, а на стоянках и при скорости движения до 40 км/ч — от аккумуляторной батареи типа 40 ВНЖ-300-ПУ 2, установленной во взрывобезопасном боксе на выкатных тележках. Освещение вагона — люминесцентными светильниками со встроенными статическими преобразователями. Освещение тамбуров, котельного отделения, душевой кабины, а также аварийное и дежурное по вагону — лампами накаливания. Вагон оборудован тормозной системой, в которой электропневматический тормоз является основным, пневматический — резервным, имеется ручной тормоз и четыре стоп-крана. Два окна в боковом коридоре — аварийные выходы. В вагоне имеется вызывная сигнализация и трансляционная радиосвязь. Год начала производства вагона 1993. Плавность хода вагона не более 3,25; средний коэффициент теплопередачи ограждений кузова не более 1,05 Вт/м2.К; удельный расход электроэнергии 10,2 кВт*ч/1000 пассассажиро-км.

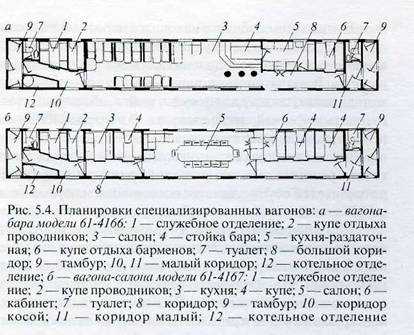

Специализированный пассажирский вагон — бар модели 4166, созданный впервые АО ТВЗ, предназначен для эксплуатации на магистральных путях МПС. Ограждение его кузова — унифицированная цельнометаллическая тонкостенная несущая конструкция типа оболочки. При изготовлении вагона использованы нержавеющая, низколегированная и углеродистая стали. Планировка вагона-бара (рис. 5.4, а) позволяет организовывать досуг во время длительных поездок, а также проводить различные мероприятия, как например, презентации, приемы, встречи и др.
Основное помещение вагона-бара — салон с барной стойкой, танцевальным и обеденным залами. Салон оборудован двумя телемониторами для просмотра видеопрограмм от имеющегося в вагоне видеомагнитофона. Предусмотрена установка акустической системы, позволяющей прослушивать стерео- и монопрограммы, а также имеются электро-и радиорозетки. Удобные мягкие кресла, диван, удачно подобранное сочетание обивки мебели, стен и потолка, использование для отделки ценной породы дерева, большое количество зеркал — все это создает комфорт и располагает к отдыху. Для удобства уборки салона столы оборудованы подъемными механизмами, допускающими откидывание столешницы в вертикальное положение.
Система освещения салона оборудована люминесцентными лампами со встроенными преобразователями. Для создания обстановки, соответствующей характеру проводимых мероприятий, возможна различная комбинация включения светильников прямого света, отраженного света и подсветки стойки бара. Непосредственно к салону примыкает помещение кухни-раздаточной, оборудованной электроплитой, двумя холодильниками, сервировочными столами и мойкой. Для отдыха обслуживающего персонала в вагоне предусмотрены 4-местные купе для барменов и 2-местное — для проводников. Купе оборудованы мягкими спальными полками, местами для багажа, верхней одежды и мелких вещей. В вагоне-баре имеются два туалетных помещения новой конструкции. Большое количество дополнительного оборудования вагона-бара существенно изменило электроснабжение. Электропитание нагревателей системы отопления осуществляется от поездной магистрали напряжением 3000 В постоянного или однофазного переменного тока, всех низковольтных потребителей — от двух индивидуальных систем электроснабжения, каждая с подвагонным генератором с напряжением 50 В, а на стоянках — от двух аккумуляторных батарей, находящихся во взрывобезопасных боксах. Управление электроснабжением осуществляется с пультов, установленных в служебном отделении и в помещении кухни-раздаточной.
В вагоне предусмотрены пожарная сигнализация, аварийные выходы, огнетушители, расположенные в легко доступных местах. Надежная теплоизоляция, достаточная мощность систем отопления и вентиляции создают в вагоне-баре комфортную атмосферу независимо от температуры наружного воздуха.
Вагон спроектирован по габариту 1-ВМ (ГОСТ 9238-83) с тележками габарита 02-ВМ, допускающими скорость движения до 160 км/ч. Масса вагона (тара) 48,5 т, количество мест для посетителей 23. Год начала производства вагона-бара 1993.
Специализированный вагон-салон модели б1-4167, созданный впервые АО ТВЗ для туристического поезда АО «Спутник», представляет собой офис на колесах и отличается повышенным комфортом, дизайном, пожарной безопасностью и предназначен для эксплуатации на магистральных путях МПС. Рациональная планировка (рис. 5.4, б), компоновка оборудования внутренних помещений, оснащенность различной оргтехникой позволяют проводить совещания, официальные приемы, презентации и другие мероприятия как в пути следования, так и на стоянках. Для этой цели в вагоне предусмотрено все необходимое для плодотворной работы в поездке.
В отдельном кабинете находится персональный компьютер и принтер, в салоне — стол для заседаний и мягкие стулья с подлокотниками для 12 человек, угловой диван, телевизор, видеомагнитофон, холодильник, а также три пассажирских купе для индивидуальных переговоров. В раздаточном помещении, где установлены электроплитки, термоэлектрический холодильник, шкафы для посуды, мойка, обеденный стол, для участников встреч можно приготовить кофе, чай, легкие закуски. В вагоне-салоне детально продуманы все системы жизнеобеспечения: освещение создает мягкий рассеянный свет, оригинальность внешнего вида окон за счет наличия солнечных занавесок и декоративных штор, единство стилевого и цветового решения деталей, узлов и фурнитуры в оформлении интерьера. Электроснабжение потребителей осуществляется постоянным и переменным током напряжением 3000 В, 220 В и 50 В от подвагонного генератора, аккумуляторной батареи или внешнего источника.
Комбинированное освещение выполнено с использованием люминесцентных светильников и ламп накаливания, система водоснабжения включает в себя подачу холодной и горячей воды к местам потребления. Обшивка продольных стен, пола, потолка выполнена отдельными блоками, что обеспечивает доступ к изоляции, электропроводке, трубам при монтаже и при плановых видах ремонта. Применение износостойких и трудновозгораемых материалов в конструкциях узлов и деталей повышает их надежность и долговечность, обеспечивая противопожарные требования, предъявляемые к вагону. Спокойный безопасный ход обеспечивается двухосными тележками с двойным рессорным подвешиванием люлечного типа.
Большое внимание уделено безопасности пассажиров. Включение и выключение всех потребителей электроэнергии вагона производится с пульта управления, находящегося в служебном отделении, туда же выведены сигнальные лампы систем защиты и датчики контроля. Аккумуляторные батареи типа 40-ВНЖ-300У П2 установлены во взрывобезопасном боксе на выкатных тележках. В экстренных ситуациях используется тормозная система, включающая в себя электропневматический тормоз, применяемый в качестве основного, пневматический — резервный, ручной тормоз и четыре стоп-крана. Имеются два аварийных окна-выхода, вызывная сигнализация и трансляционная радиосеть. Вагон оборудован установкой пожарной сигнализацией УСП-Т и двумя дымовыми извещателями. Год начала производства 1993. Количество мест в салоне 12, спальных 8, для проводников 2, масса тары без экипировки 47,7 т, конструкционная скорость 160 км/ч, плавность хода не более 3,25. Вагон спроектирован по габариту 1-ВМ, тележки по габариту 02-ВМ (ГОСТ 9238-83).
Специализированный пассажирский вагон для перевозки драгоценностей и денег модели 61-4159 гарантирует сохранность перевозимого груза за счет рациональной планировки внутренних помещений вагона (рис. 5.5, а), наличия решеток на всех окнах и наружных дверях, системы вызывной и специальной сигнализаций с установкой специальных кнопок и блокировкой каждой наружной двери с выводом звукового и светового сигналов на тамбуры и на нумератор в купе начальника караула охраны. Кузов вагона цельнометаллический и защищен, включая окна, пуленепробиваемыми бронированными листами. Вагон оборудован трансляционной радиосетью с установкой радиоточек в служебном и кухонном отделениях, столовой и во всех купе. Комфортные условия сопровождающему персоналу обеспечивают: система вентиляции; система отопления с водяным котлом, работающим как на твердом топливе, так и с электронагревом; система водоснабжения с баком для воды емкостью 1430 литров; холодильная установка с емкостью для хранения запасов продуктов. Электроснабжение вагона осуществляется от подвагонной аккумуляторной батареи (300 А*ч), обеспечивающей работу потребителей напряжением 50 В при движении, и напряжением 50 В и 220 В от внешнего источника питания на остановке.
Специализированный пассажирский вагон для спецконтингента модели 61-827. Планировка (рис. 5.5, б) и конструкции внутреннего оборудования вагона обеспечивают размещение спецконтингента и обслуживающего персонала при перевозках в условиях умеренного климата. В вагоне предусмотрено: водяное отопление с нагревом воды в котле электронагревателями или твердым топливом, освещение естественное и лампами накаливания, механическая приточная вентиляция, системы холодного и горячего (для служебных помещений) водоснабжения. Вагон оборудован автоматическим пневматическим, электропневматическим и ручным тормозом, автосцепкой СА-3, поглощающим аппаратом типа Р-2П, переходными площадками с резиновым ограждением баллонного типа, вызывной и специальной сигнализацией, трансляционной радиосетью (лучевая антенна). В вагоне установлены подвагонный ящик для хранения продуктов в охлажденном виде, а также плита в кухонном отделении, работающая на твердом топливе. Электроснабжение индивидуальное напряжением 50 В от генератора или аккумуляторной батареи и централизованное от подвагонной магистрали напряжением 3000 В. Год начала производства 1990. Масса вагона (тара) без экипировки 50 т. Количество мест: служебных 10, для спецконтингента 75.
Конструкционная скорость 160 км/ч. Вагон спроектирован по габариту 1-ВМ (ГОСТ 9238-83). Плавность хода не более 3,25. Удельный расход электроэнергии не более 10,43 кВт/ч 1000 пассажиро-км. Средний коэффициент теплопередачи ограждений кузова не более 1,11 Вт/м2.К. Максимальная теплопроизводительность отопления не менее 40,6 кВт(ккал/ч). Запас воды в системе водоснабжения 1000 литров, мощность комплектов электрооборудования, длительная, 8 кВт. Энергоемкость вагона 1140750 кВт*ч.
В эксплуатации находится большое количество типов отечественных и зарубежных пассажирских вагонов, построенных в более ранние периоды времени, имеющих различные планировки кузова и внутреннего оборудования, а также особенности систем жизнеобеспечения. Купейный вагон модели 61-807 — с кондиционированием воздуха, централизованным электроснабжением от контактной сети и индивидуальным полупроводниковым преобразователем тока; некупейный спальный вагон модели 61-806 с облегченным на 2,8 т кузовом благодаря применению безникелевой нержавеющей стали в его конструкции; некупейный спальный вагон модели 61-900 — повышенной населенности, достигнутой за счет увеличения длины кузова с 23,6 до 26,0 м и др. Оригинальной планировкой отличается вагон габарита 02-ВМ (рис. 5.6, а), в кузове которого размещены восемь двухместных купе с мягкими спальными местами на 16 пассажиров. Между смежными купе находится умывальное отделение, вход в которое сделан из каждого соседнего купе.
Вагон скоростного поезда относится к подвижному составу межобластного сообщения. В его планировке (рис. 5.6, б) предусмотрен пассажирский салон с 38 двухместными поворачивающимися мягкими креслами. Электроснабжение вагона централизованное переменным током напряжением 380/220 В, отопление электрическое, освещение люминесцентное. Вагон снабжен системой кондиционирования воздуха, водоохладителем питьевой воды, радиотрансляционной сетью, внутренней телефонной связью.
В парке пассажирских вагонов находится подвижной состав вспомогательного назначения, который спроектирован на базе пассажирских вагонов. Сюда относятся почтовые, багажные вагоны и вагоны-рестораны. Типы, основные параметры и размеры почтовых вагонов стандартизованы: ПП — предназначен для перевозки почтовых отправлений, обработки и обмена их в пути следования, оборудован устройствами для механизации погрузочно-разгрузочных работ; ПП-1 —для перевозки почтовых отправлений в контейнерах и обмена их в пути следования.

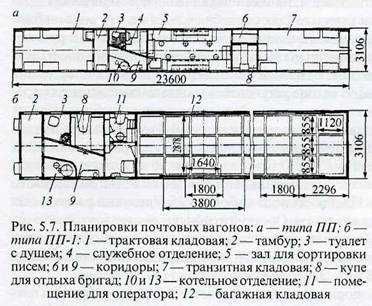

Почтовый вагон типа ПП модели 61-514 (рис. 5.7, а) имеет трактовую и транзитную кладовые, зал для сортировки писем, служебное отделение и все необходимое обустройство для работы и отдыха бригад и проводников в длительных поездках.
Трактовая кладовая оборудована полками для посылок, выгружаемых на промежуточных станциях. Транзитная служит для размещения посылок, следующих до конечной станции.
Вагон почтовый типа ПП-1 модели 61-525 (рис. 5.7, б), предназначенный для перевозки почты в контейнерах и других почтовых отправлений в составе пассажирских или почтово-багажных поездов, имеет грузоподъемность 23 т, площадь производственных помещений 53 м2. Его багажная кладовая оборудована грузоподъемным устройством 0,5 т с электроприводом. Электроснабжение индивидуальное, освещение лампами накаливания, отопление водяное с комбинированным (электроугольным) котлом, с программным управлением работой электронагревателей котла.
Водоснабжение самотечное горячей и холодной водой, вентиляция приточная механическая, автоматизированная (от температурных преобразователей) и естественная. Количество спальных мест для обслуживающего персонала 6, масса тары 45 т; база вагона 17 м, тележки 2,4 м; длина по осям сцепления автосцепок 24,537 м, кузова (наружная) 23,6 м; конструкционная скорость 160 км/ч; габарит 1-ВМ (ГОСТ 9238-83). Изготовитель — Санкт-Петербургский вагоностроительный завод им. И.Е. Егорова. Год начала серийного производства 1990.

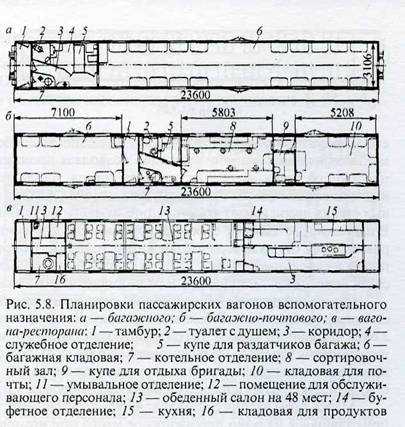

Багажный вагон модели 61-517 (рис. 5.8, а) предназначен для транспортировки багажа в пассажирских или почтово-багажных поездах, а современный вагон модели 61-524.1 и в грузовых поездах. Кузов этого вагона цельнометаллический, имеет два тамбура, котельное и служебное помещения, три купе, два туалета с душевыми установками, два коридора, кладовую для груза, оборудованную ручной талью грузоподъемностью 3 т на монорельсе и консольными поворотными кранами с такими же талями, расположенными у погрузочных дверей. Электроснабжение вагона индивидуальное, освещение лампами накаливания. Отопление водяное с комбинированным (электроугольным) котлом, оснащенным программным управлением работой электронагревателей котла.
Водоснабжение самотечное горячей и холодной водой. Вентиляция приточная механическая автоматизированная от температурных преобразователей и естественная. Вагон оборудован устройствами сигнализации и связи. Ходовая часть — двухосные тележки тип II по ГОСТ 10527-84, автосцепка СА-3 с резинометаллическими поглощающими аппаратами Р-2П, тормоз электропневматический и ручной. Грузоподъемность вагона составляет 16 т, масса тары не более 51 т. Длина по осям сцепления автосцепок 24,537 м, кузова (наружная) 23,6 м; база вагона 17,0 м, тележки 2,4 м. Количество спальных мест для обслуживающего персонала 4. Конструкционная скорость вагона 160 км/ч, габарит подвижного состава 1-ВМ по ГОСТ 9238-83. Год начала производства 1990. Изготовитель — Санкт-Петербургский вагоностроительный завод им. И.Е. Егорова.
Багажно-почтовый вагон (рис. 5.8, б) предназначен для эксплуатации на направлениях, где выполняются незначительные перевозки багажа и корреспонденции, а следовательно, нецелесообразно применять отдельно багажные или почтовые вагоны. В кузове такого вагона предусмотрены багажная кладовая и кладовая для почты, в каждую из которых можно разместить по 10 т груза. Вагон располагает всеми необходимыми устройствами, позволяющими производить все операции с багажом и корреспонденцией, а также обеспечить нормальные условия жизнеобеспечения в длительных поездках.
Вагон-ресторан (рис. 5.8, в) имеет обеденный салон, обеспечивающий одновременное обслуживание до 48 человек, кладовую для хранения продуктов, кухню и другие помещения и оборудование, позволяющее готовить пищу и обслуживать пассажиров в длительных поездках.
К специализированным вагонам пассажирского парка относятся также вагоны-электростанции, вагоны-клубы, служебные, столовые и др., спроектированные на базе пассажирских вагонов. Вагон-электростанция предназначен для обеспечения электроэнергией пассажирских вагонов, оборудованных централизованной системой электроснабжения. Вагоны оснащены двумя или тремя дизель-генераторными установками мощностью по 200 кВт каждая. Вагон-электростанция с тремя дизель-генераторными установками общей мощностью 600 кВт обеспечивают электроэнергией 15 пассажирских вагонов и потребителей самой электростанции. Вагон имеет машинное отделение, оборудованное тремя дизель-генераторами типа У18ГС-2К-КВ, отделение управления, в котором установлен главный пульт управления, а также помещения и их оснащение, позволяющие выполнять необходимую работу в допустимых условиях жизнеобеспечения обслуживающего персонала.
Особенности конструкции и планировок вагонов пригородных поездов обусловлены системой их эксплуатации — массовой перевозкой пассажиров с частыми и короткими остановками. Поэтому планировка, внутреннее оборудование, отопление и конструкция кузовов отличаются от пассажирских вагонов дальнего и межобластного сообщений. На примере современного прицепного вагона дизель-поезда модели 63-849 рассмотрим особенности его конструкции, планировки и систем жизнеобеспечения.
Кузов вагона цельнометаллический, с внутренней обшивкой из декоративного пластика или тонколистового проката с полимерным покрытием и теплоизоляцией. Конструкция подножек позволяет его эксплуатацию на участках дорог, имеющих высокие или низкие посадочные платформы. Увеличенная ширина проходов позволяет производить быструю высадку и посадку пассажиров при коротких остановках поезда. Входные наружные двери кузова раздвижные с пневматическим приводом, а из тамбура в салон раздвижные без привода, в торцевых стенах двери имеют конструкцию, аналогичную применяемой в пригородных поездах. В пассажирском салоне (рис. 5.9) установлены сдвоенные диваны на 6 и 4 пассажира. Для размещения багажа, верхней одежды и головных уборов вдоль боковых стен укреплены полки и сдвоенные крючки. Внутри салона на торцевых стенах смонтирована аппаратура связи «пассажир—машинист» и радиооповещения пассажиров.
Освещение в вагоне (общее рабочее, дежурное и аварийное) обеспечивается светильниками с лампами накаливания. В боковых стенах кузова предусмотрено 10 глухих окон, 12 опускных и 2 окна аварийного выхода. Вагон оборудован унифицированной автоматической системой пожаротушения для тягового подвижного состава (УАСП) и системой контроля нагрева букс. Количество пассажирских мест в вагоне: для сидения — 110, номинальная населенность (количество мест для сидения и плюс 5 стоящих пассажиров на 1 м2 свободной площади) — 230.
Масса тары вагона составляет 40,9 т, коэффициент тары (удельная материалоемкость, приходящаяся на одно пассажирское место при номинальной населенности) равен 0,178. Тележки типа КВЗ-ЦНИИ типа II обеспечивают конструкционную скорость передвиже¬ния вагона локомотивом 120 км/ч с плавностью хода не менее 3,25. Кузов спроектирован по габариту 1-ВМ, тележки 02-ВМ (ГОСТ 9238-83). Средний коэффициент теплопередачи ограждений кузова при скорости движения вагона 120 км/ч составляет 1,15 Вт/м2.К.

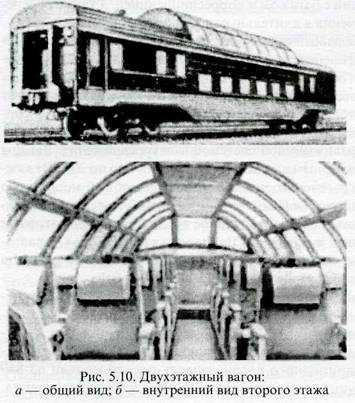

Двухэтажные пассажирские вагоны обеспечивают наиболее рациональное использование габарита подвижного состава и повышение провозной способности линий при минимальных затратах средств. Особенно это относится к пригородным массовым перевозкам пассажиров, едущих на небольшие расстояния. Опыт эксплуатации показал, что применение двухэтажных вагонов в пригородном сообщении позволяют пропускную способность существующих линий увеличить на 30 %, а эксплуатационные расходы снизить от 10 до 25 % и более и уменьшить капитальные вложения в расчете на одно пассажирское место на 5—10 %. При этом масса двухэтажных вагонов, приходящаяся на одного пассажира, составляет 260 кг против 420 кг при одноэтажной компоновке, уменьшаются также энергозатраты на тягу и тяговое обеспечение. Средняя часть кузова двухэтажного вагона имеет пониженный пол. Над тележками расположены тамбуры с входными дверями и лестницами для доступа на второй этаж. В пассажирском парке имеются туристические двухэтажные вагоны с застекленным куполом для обозрения местности (рис. 5.10).
