сколько в ней литров, ее длина и характеристика

Некоторые виды груза невозможно перевозить в стандартных крытых вагонах или на платформах. Связано это с необходимостью изоляции вещества и сохранения полной герметичности емкости. В таких случаях используется специальный вагон цистерна.

Содержание статьи

Цистерна – особенности и назначение
Создание и развитие вагонов в России
Особенности конструкции
Классификация
- По емкости
- По конструкции
- По типу
- По числу осей
Распространенные и новые модели
Видео-обзор вагонов цистерн

Цистерна – особенности и назначение

Грузовой вагон в формате цистерны представляет собой цельную емкость, выполненную в цилиндрической форме. По бокам она закрывается эллипсообразным днищем, что позволяет наиболее правильно и безопасно распределить некоторые виды веществ. Такие вагоны всегда оснащаются лестницами и люками, предназначенными для загрузки и разгрузки.

Цистерны включают в состав любых грузовых поездов, кроме исключительных случаев, когда имеют место ограничения, обусловленные перевозимыми товарами. Они получают разный окрас, хотя чаще встречаются желтые, коричневые, серые, зеленые или синие оттенки. Снаружи обязательно наносится маркировка, указывающая на принадлежность вагона к перевозчику, его род и точный номер, а также вид транспортируемого груза.

Если вагон предназначен для перевозки опасных грузов, то на него наносится дополнительная маркировка. Она будет соответствовать классу опасности.

В РЖД используют такой вагон для перевозки жидких грузов, включая нефтепродукты и химические вещества разного объема. Например, внутри могут доставлять бензин, опасную кислоту, спирт или щелочь.

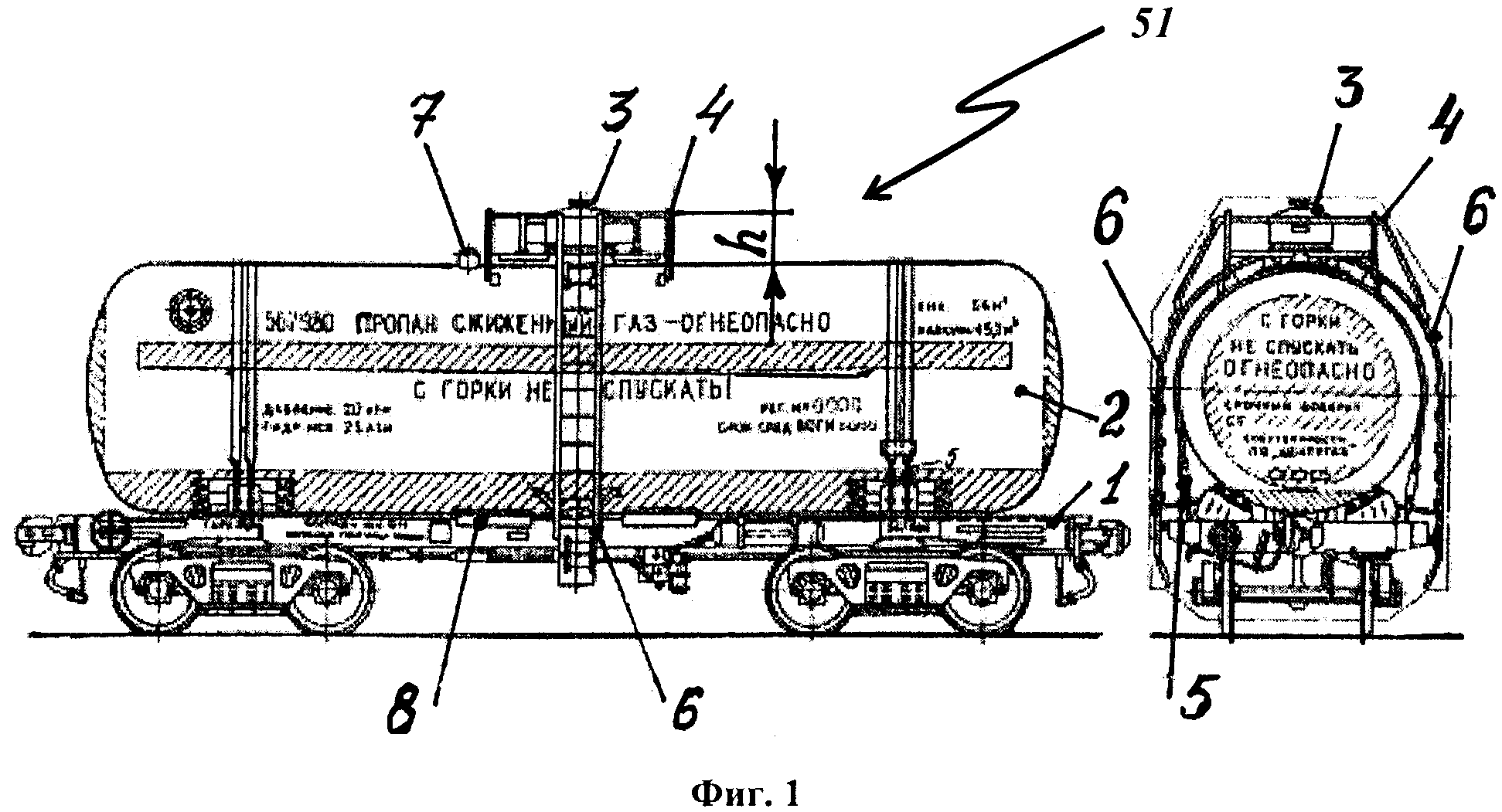

Цистерны подходят также для перевозки газа, который требуется предварительно сжидить, в том числе пропана и кислорода.

Иногда такими вагонами доставляют пищевые продукты, включая воду, разные напитки или масла. Допустима также перевозка мелкодисперсных порошков. К примеру, цистерна подойдет для цемента, талька или муки.

Если назначением вагона поезда стала перевозка товаров под давлением, то задействованную емкость называют сосудом. К таким грузам относят сжиженный газ.

В некоторых же случаях возможно использование даже криогенных сосудов или добавление к продукции ингибиторов коррозии, чтобы защитить поверхность цистерны на время перевозки.

Создание и развитие вагонов в России

В России первые вагоны-цистерны, предназначенные для перевозки жидких грузов, были запущены на железной дороге в 1863 году. Тогда использовались зарубежные модели небольшого объема, завезенные из других стран.

Отечественные же вагоны в формате цистерн представили к 1872 году, начав их строить в железнодорожных мастерских. Причиной разработки собственных моделей стала острая необходимость обеспечить перевозку керосина по стране.

Первые отечественные цистерны для поездов могли состоять только из двухосных котлов, чей диаметр не превышал 1,5 м, длина же была не менее 5 м. Внутри удавалось перевозить груз объемом до 8-10 м³.

Также в России начали производить особые модели такого типа. Например, котел мог размещаться внутри стандартного грузового вагона, что исключало нагревание товара.

Отдельно выпускались и специализированные цистерны, где можно было перевозить химические вещества.

В 1895 году на российских ЖД появился четырехосный тип такого вагона. Вскоре также были представлены другие вариации, имеющие разную грузоподъемность. В 1910 году инженер Кубасов представил улучшенный вагон, сочетающий цистерну и платформу, который допускал перевозку попутного груза.

Параллельно разрабатывались улучшения для базовых моделей, позволившие повысить грузоподъемность до 16,5 т. В дальнейшем российские заводы производили обновленные вагоны также для европейских стран, причем эксплуатировались они до середины XX века, пока не стали появляться более современные цистерны.

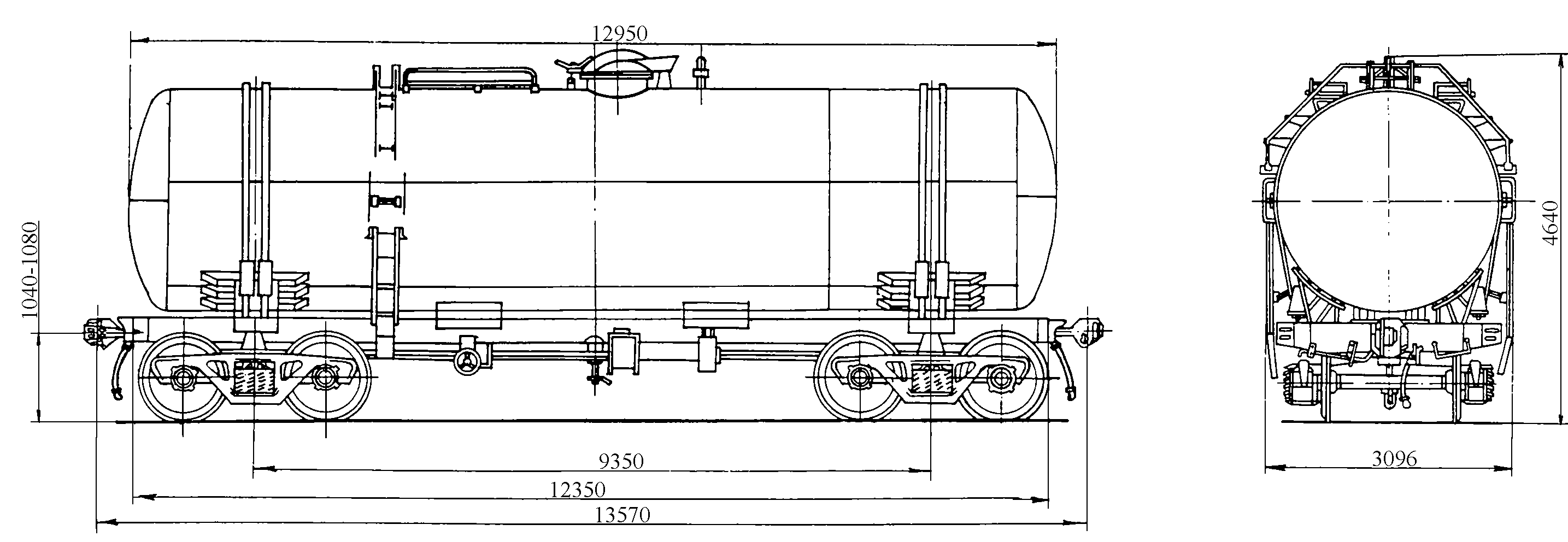

Особенности конструкции

Грузовые цистерны производятся из стали и обязательно оборудуются устройствами для погрузки и разгрузки.

С наружной части всегда устанавливается технологическая лестница для подъема. Возле загрузочного люка также может располагаться небольшая платформа с ограждением.

От размеров емкости зависит, сколько литров в вагонах, но большинство цистерн имеют базовые габариты. Поэтому различия между основными моделями по вместимости не такие большие.

Сам сосуд может размещаться на раме либо без нее.

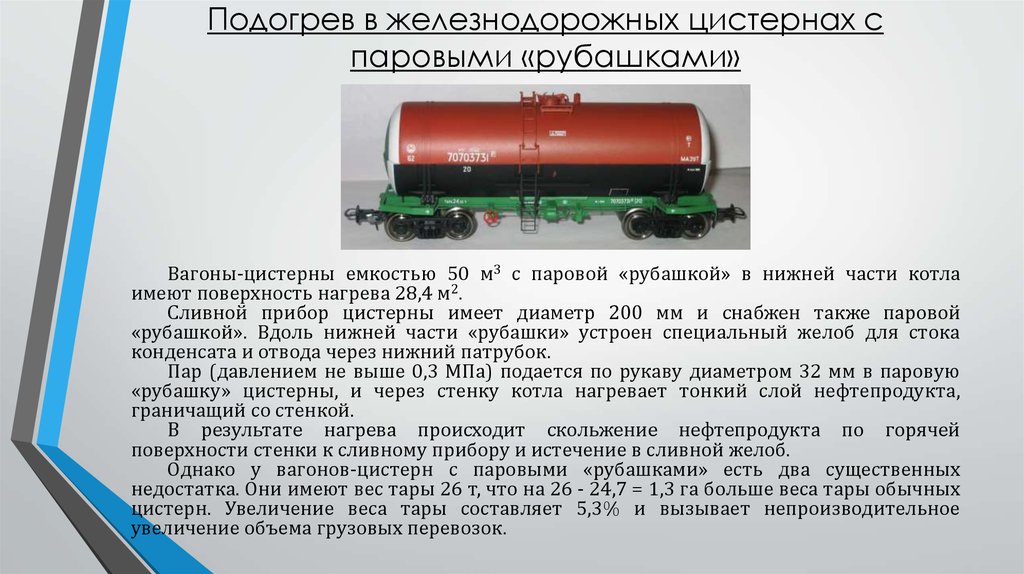

Вагоны-цистерны иногда имеют дополнительное покрытие, обеспечивающее теплоизоляцию, либо специальное оборудование. Необходимость такого решения обычно связана с требованием постоянного подогрева груза и контроля его состояния во время перевозки.

Специализированные виды емкостей также могут оснащаться иными вспомогательными устройствами или системами. Например, теневой защитой, трубчатыми нагревателями и даже оборудованием для аэропневмовыгрузки.

Во время перевозки на поверхности цистерны не должно быть следов транспортируемого груза. Если он обнаружен, то действия перевозчика будут серьезным нарушением.

Конструкция вагонов поезда усиливается шпангоутами в форме колец, если цистерна отличается увеличенным диаметром. Такие элементы устанавливаются снаружи либо внутри сосуда. Схема устройства также может предполагать внутреннее деление на несколько секций, что упрощает перевозку комбинированных и специфичных грузов.

Грузовой вагон обязательно оснащается автосцепкой, позволяющей осуществить его сцепление с поездом и другими единицами подвижных составов. Колесная база у цистерн стандартна. Она идентична моделям тележек у других грузовых вагонов. Исключением стали только узколинейные модели, производимые для эксплуатации и транспортирования грузов на дорогах, где колея уже стандартной.

Классификация

Используемые в поездах РЖД вагоны-цистерны классифицируются по нескольким основным характеристиками. Все они учитываются при формировании составов, так как напрямую влияют на ограничения, связанные с перевозками и грузом.

По емкости

Параметр емкости отражает то, сколько литров в цистерне поезда можно выделить под перевозку товара. Строгого деления на виды по этому критерию не устанавливают, но встречаются модели с разной вместительностью. В самых первых вагонах емкость составляла около 15 м³, а современные же увеличили показатель объема до 120 м³.

Емкость также влияет на общую грузоподъемность, так как два этих параметра напрямую связаны. По ней выделяют три основных подвида грузовых цистерн: до 60, от 60 до 120, а также свыше 120 тонн.

По конструкции

Конструкционно цистерны поездов обычно идентичны, а отличия касаются только их габаритов, наличия дополнительного оборудования и некоторых мелких деталей. Однако выделяют два отдельных вида таких вагонов.

Классификация по конструкции:

Безрамные

Цельная емкость сама выступает в качестве рамы и воспринимает все нагрузки, передавая их на другие элементы поезда во время перевозки.

Рамные

Емкость укладывается на специальную раму, которая принимает все продольные нагрузки, исключая их воздействие на емкость с грузом.

Большинство вагонов нового поколения имеют конструкцию безрамного типа. При этом цистерны оснащаются балками и элементами для установки автосцепок.

По типу

Вагоны-цистерны поезда могут относиться к категории общего назначения. В таких случаях они обычно применяются для перевозки нефтепродуктов. Более узкого направления для них не устанавливают.

Другие грузовые вагоны общего назначения могут использоваться для любых товаров, кроме ряда категорий. В случае с цистернами же допустимы только нефтепродукты.

Вагоны также могут быть специальными. Тогда они используются для перевозки на поезде конкретного типа груза. Сама цистерна при этом оснащается необходимым оборудованием, чтобы обеспечить доставку товара в полной сохранности.

По числу осей

Количество осей зависит от модели. РЖД использует три основных вида: четырехосные, шестиосные, восьмиосные. Параметр не зависит от длины вагона в метрах и не влияет на размеры емкости.

Количество осей определяет общую грузоподъемность. Чем их больше, тем тяжелее может быть груз для перевозки. Поэтому некоторые товары не могут загружаться на весь объем цистерны, так как имеют повышенную плотность и превышают ограничения по весу.

Распространенные и новые модели

РЖД использует большое количество разных моделей вагонов-цистерн. Все они имеют свои особенности и ограничения, касающиеся назначения. При этом многие произведены в течение нескольких последних лет.

Популярные модели:

15-1755П – специальные емкости объемом 86,5 м³ для растительных масел;
15-1755 – грузовые вагоны объемом 86,5 м³ для светлых нефтепродуктов;

15-1556-03 – вагоны-цистерны объемом 46 м³ для перевозки на поезде хлора;
15-2132 – общие цистерны объемом 85,5 м³ для доставки нефтепродуктов;

15-9872 – цистерны объемом 83,9 м³ для перевозки на поезде пропана-бутана;
15-1225-01 – специальные вагоны с емкостью объемом 63 м³ для фенола;
15-1233 – вагоны специального типа объемом 53,5 м³ для перевозки патоки;

15-9545 – железнодорожные цистерны объемом 44 м³ для серной кислоты;
15-1608-03 – транспортные цистерны объемом 73,1 м³для перевозки уксусной кислоты.

Для каждого типа товара существует несколько доступных моделей. Выбор зависит от парка перевозчика, требуемого объема и дополнительных условий, касающихся перевозки поездом.

Цистерны стали одним из наиболее востребованных типов грузовых вагонов. Они позволяют перевозить жидкие и газообразные товары, включая большие объемы опасных веществ. При этом всегда можно выбрать модель с дополнительным оборудованием, упрощающим транспортировку.

Видео-обзор вагонов цистерн

Железнодорожные цистерны

Вагон-цистерна — вид подвижного состава железных дорог. Цистерны предназначены для перевозки жидкостей: нефти и продуктов её переработки, химически-активных и агрессивных жидких веществ (кислоты, щёлочи и др. сложные вещества), сжиженного газа (пропан-бутан, кислород), воды, молока (молоковоз), патоки. Вагоны-цистерны используются также для перевозки муки (муковоз) и цемента.

Различают цистерны:

По типу:

общего назначения — для перевозки нефтепродуктов

специальные — для определённых видов грузов

По конструкции:

цистерны имеющие раму

цистерны безрамной конструкции

По числу осей:

четырёхосные

восьмиосные

По ёмкости

60 тонн

120 тонн

125 тонн

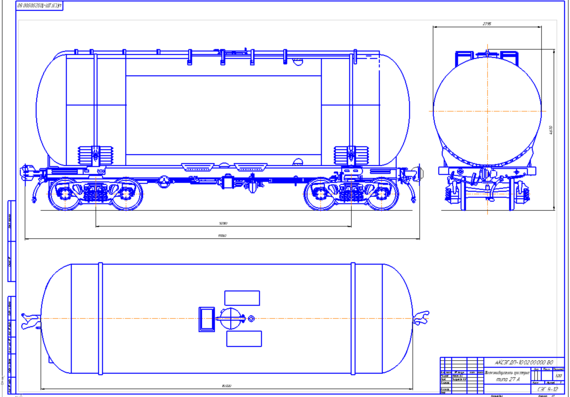

Кузов вагона-цистерны представляет собой котёл цилиндрической формы, закрытый с боков эллиптическими днищами. Котлы цистерны имеют устройства для погрузки и разгрузки, вид которых зависит от перевозимого груза. Котлы специальных цистерн могут иметь тепло-изоляционное покрытие или оборудование для разогрева перевозимого продукта, а также приборы для контроля за его состоянием.

В некоторых цистернах внутренняя полость котла разделяется на несколько секций. В цистернах, у которых котёл укладывается на раму, воспринимающую продольные нагрузки, возникающие в поезде, котёл в передаче этих нагрузок к другим вагонам поезда не участвует. У вагона-цистерны безрамной конструкции котёл является цельнонесущей конструкцией, воспринимает и передаёт продольные тяговые и ударные усилия, выполняя функции рамы. Для повышения прочности и жёсткости котлов вагонов-цистерн большого диаметра и длины цилиндрическая обечайка котла подкрепляется кольцами — шпангоутами, которые могут быть установлены на наружной поверхности или внутри ёмкости. Объём котла цистерны колеблется в широких пределах от 15-20 м³ в первых вагонах-цистернах, строившихся в конце XIX века, до 120 м³ (8-ми осная цистерна для перевозки светлых нефтепродуктов) и выше.

Котёл вагона-цистерны может быть предназначен для перевозки груза без избыточного давления (нефтепродукты, вода, химические вещества, цемент) или под давлением (сжиженные газы). В последнем случае ёмкость используемая для перевозки груза именуется сосудом (по аналогии с сосудами под давлением). Для перевозки в сжиженном виде газов имеющих точку кипения ниже нормальных условий (0 °C) используются вагоны-цистерны имеющие криогенные сосуды. Для защиты металла котла от коррозии под воздействием перевозимых в нём веществ применяют специальные внутренние покрытия, или добавка в перевозимый груз ингибиторов коррозии.

Цистерна железнодорожная является вагоном грузового класса, используемым для транспортировки различных жидкостей, как технологических, так и пищевых, цемента, муки, сжижженого газа.

Одним из видов грузовых вагонов являются железнодорожные цистерны. Железнодорожные цистерны классифицируются по нескольким параметрам. Они делятся на универсальные (для широкого перечня наименований нефтепродуктов) и специализированные (используемых при транспортировке специфических грузов). Как и остальные вагоны, цистерны подразделяются по количеству осей: на четырех-, шести- и восьмиосные. Каждой конструкции цистерн присваивается калибровочный тип, указываемый на обеих сторонах цилиндрической части котла.

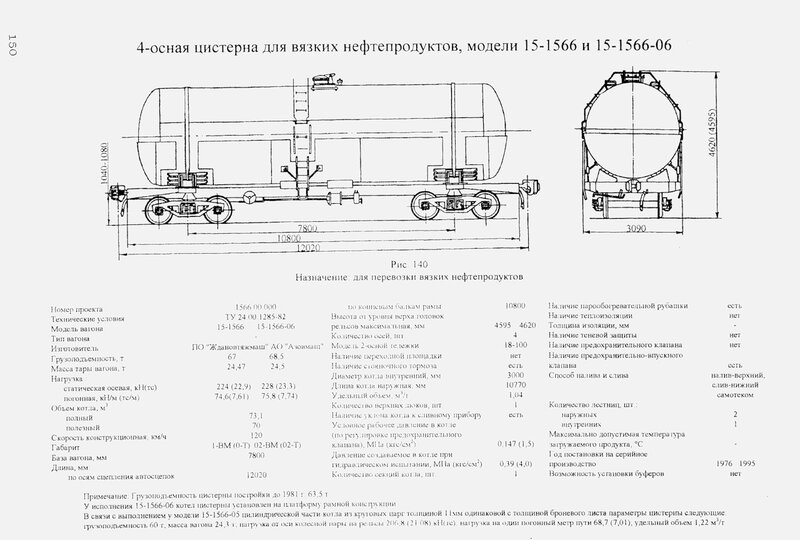

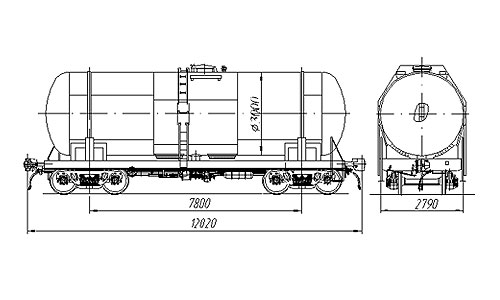

Самая распространённая четырехосная универсальная железнодорожная цистерна состоит из котла, рамы и ходовой части. Цилиндрическая часть котла сварена из пяти продольных листов (нижнего толщиной 11 мм, двух боковых 9 мм, двух верхних 8 мм), два сферических днища из листа толщиной 10 мм. Груз заливается в цистерну через колпак вверху котла, сливается же через универсальный сливной прибор в нижней части. Для обеспечения полного слива груза нижний лист котла имеет прогиб глубиной 15 — 30 мм, который и выполняет функцию полного слива. Количество груза, находящегося в цистерне, определяется замерно-калибровочным способом, при измерении высоты наполнения котла штоком.

Восьмиосная железнодорожная цистерна безрамной конструкции с пониженным центром тяжести принята в качестве перспективного типа ввиду её более практичного применения.

Котел такой цистерны состоит из двух обечаек, сваренных из шести продольных листов каждая, двух горловин с люками-лазами, двух сферических днищ, двух концевых ниш для размещения консольных балок, двух патрубков универсальных сливных приборов, кронштейнов для крепления лестниц, автотормозной системы и стояночного тормоза. В днище котла имеются уклоны в стороны сливных приборов, котел опирается на тележки через опору, состоящую из консольной хребтовой балка, опорного листа и шкворневой балки. Высота пятника 75 мм, диаметр опорной части 400 мм. Автосцепка такая же, как у восьмиосных полувагонов. Ходовая часть — две четырехосные тележки, каждая из которых составлена из двух тележек типа ЦНИИ-ХЗ-0-1, соединенных балкой штампо-сварной конструкции с рычажной тормозной передачей, включенной в общую систему автотормоза цистерны.

Четырехосная железнодорожная цистерна для перевозки цемента отличается от обычной цистерны для нефтепродуктов конструкцией котла, который оборудован пневматической системой выгрузки.

Аэролотки предназначены для приготовления взвеси цемента в воздухе, чтобы он приобрел свойства повышенной текучести, и представляют собой желоба прямоугольного сечения, верхняя сторона которых затянута непропитанным хлопчатобумажным ремнем. В каждом желобе находятся сетки, предохраняющие ремень от провисания и способствующие равномерному распределению воздуха по всей длине лотка. Люк для загрузки и разгружающие устройства унифицированы с приемными устройствами цементных заводов и автомобилей. Управляют процессом выгрузки с контрольно-распределительного пульта, расположенного в специальном ящике, который подвешен под рамой железнодорожной цистерны. Загружают и выгружают цемент в склад сжатым воздухом через шланги. Рабочее давление в котле при разгрузке 0,2 МПа (2 кгс/см-), время разгрузки около 45 мин.

Четырехосная железнодорожная цистерна-термос предназначена для транспортировки вин, коньяков и спирта без подогрева или охлаждения в пути следования. Изоляция котла выполнена так, чтобы среднесуточный перепад температуры продукта составлял летом 0,2°С, зимой 0,8°С. Температура продукта при загрузке должна быть не выше +15 градусов летом и не ниже +8 градусов зимой. Котел изготовлен из стали, стойкой к окислению виноматериалами. Все остальные узлы железнодорожной цистерны-термоса стандартной конструкции.

Технология базируется на комплексном применении новых научно-технических разработок и позволяет решить большой спектр проблем, связанных с улучшением экологической обстановки, уменьшением потерь нефтепродуктов.

Процесс очистки поверхностей железнодорожных цистерн протекает в следующей последовательности:

Этап 1: слив нефти и вязких нефтепродуктов через нижний сливной прибор железнодорожной цистерны посредством использования Модуля циркуляционного разогрева в комплекте с Установкой нижнего слива с гидромонитором УСН-175Г.

Этап 2: Очистка внутренней поверхности железнодорожной цистерны производится с помощью специального стояка с моющей головкой, по которой подается водный раствор моющего средства нового поколения. Головка, оснащенная вращающимися в двух плоскостях форсунками, размывает нефтяные остатки и отделяет их от поверхности цистерны. Получаемая в процессе разделения смесь нефтепродуктов и моющего раствора является временной суспензией, которая быстро разделяется на нефтяные остатки и раствор. Нефтяные остатки выделяются с сохранением их свойств и используются по назначению или в товарообороте, моющий раствор применяется многократно. Качество очистки внутренней поверхности ж/д цистерны обеспечивает возможность смены нефтепродуктов.

Этап 3: Очищение внешней поверхности ж/д цистерны. Высокая эффективность очистки наружной поверхности обеспечивается за счёт применения пенных и моющих композиций, организации оптимальных условий взаимодействия горячих напорных водяных струй с обрабатываемой поверхностью, совмещения процессов внутренней промывки и наружной очистки цистерн за один приём.

Процесс слива нефтепродуктов, очистки поверхностей и разделения остатков на чистый продукт и твердые отходы происходит по замкнутому циклу, что обеспечивает полную экологическую чистоту технологии.

Железнодорожный транспорт: Энциклопедия / Гл. ред. Н. С. Конарев — М.: Большая Российская энциклопедия, 1994. — С. 496. — ISBN 5-85270-115-7.
