Расстояние между стеллажами по пожарной безопасности и ГОСТ: нормы и требования

Оптимальное расположение стеллажей на складе – залог эргономичности и удобства. Однако не только этим руководствуются, рассчитывая расстояния между ними. В зависимости от того, какая погрузо-разгрузочная техника работает на складе (погрузчик, штабелер или ричтрак), а также от требований по пожарной безопасности, рассчитывается местоположение каждого стеллажа.

Назначение проходов

Логично расположить стеллажи как можно ближе друг к другу для экономии пространства, однако нужно учесть, что их высота намного превышает человеческий рост, а потому при погрузке и разгрузке используется различная манипуляционная техника:

• Погрузчик. Он же манипулятор. Наиболее распространенный вид складской погрузо-разгрузочной техники. Используется преимущественно для развоза грузов.
• Штабелер. Этот транспорт оборудован «вилкой», приспособленной для цепляния и подъема на высоту поддонов. С его помощью удобно складывать грузы в штабели.
• Ричтрак. Похож на штабелер с выдвижной рамой. Может работать только на идеально ровных поверхностях. Отличается от штабелера умением выдвигать вилы, а также высокой маневренностью в стесненном пространстве.

Кроме обеспечения доступа складской технике проходы позволяют свободно перемещаться по помещению обслуживающему персоналу, а также максимально эффективно использовать свободное пространство.

ГОСТ Р 55525-2013, СН 426-82 и другие стандарты четко прописывают нормы и требования к расстоянию между складскими стеллажами.

Требования к расстоянию

Расчет ведется исходя из ширины техники, которая работает в складском помещении. Выбирается самая широкая единица, прибавляется еще столько же. Плюсом идет запасная ширина в 0,9 м. Это и есть минимальное расстояние.

Другие варианты расчета:

1. Ширина смотрового прохода составляет 1 м. Располагают его каждые 10 штабелей.
2. Центральный проход делают шириной 2,5 м. Он обязателен на складах шире 10 м.
3. Между стеллажом и батареей должно быть расстояние не менее 0,2 м. Если хранимая продукция не переносит высоких температур, то больше (для аккумуляторов не меньше 0,75 м).
4. Для широкопроходных фронтальных стеллажей проход должен быть 3,7 м, для узкопроходных 1,5 м.
5. Если на складе хранятся архивные документы, расстояние между секциями не должно быть менее 1,2 м, а до стены 0,45 м. Это требования пожарной безопасности.

Примеры разграничения стеллажей

Погрузчик в проходе

Сборные стеллажи

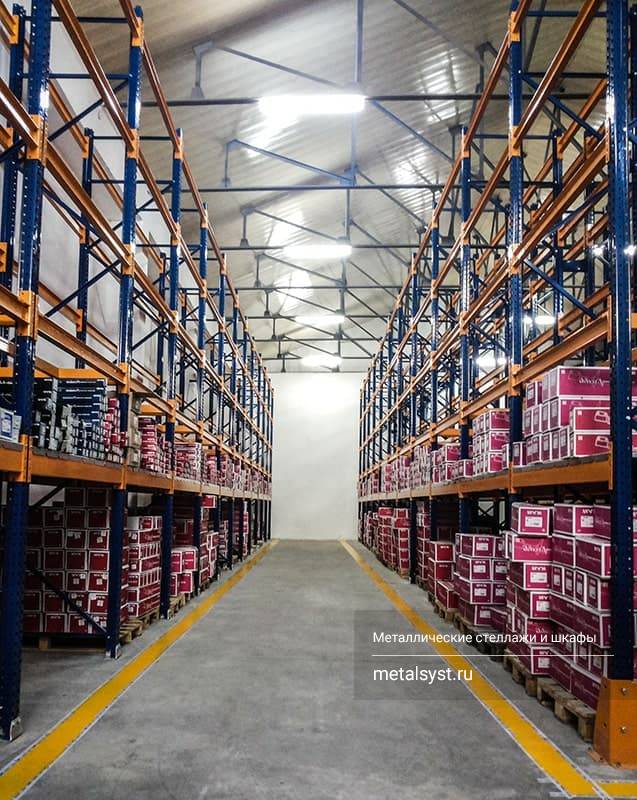

Маркировка прохода

Стеллаж для хранения

Погрузчик в проходе

Сборные стеллажи

Маркировка прохода

Стеллаж для хранения

Несоблюдение требований ведет к наложению штрафа, если на склад неожиданно придет проверяющая комиссия от надзорного органа.

Стеллажи нужны не только на складе. Они востребованы в магазинах, архивах, библиотеках, а также больших кладовых, книгохранилищах, помещениях для хранения лекарственных средств, в торговых залах супермаркетов.

В компании «СТАЛЬ-ГРУПП» можно заказать металлическую мебель по индивидуальным размерам. Звоните – проконсультируем по всем вопросам.

Расстояние между стеллажами на складе, для погрузчика, от стены до стеллажа по технике безопасности

Содержание

1. Значение проходов
2. Главный транспортный проезд
3. Согласно нормативам
4. Между штабелями
5. Характер грузов



Схема устройства стеллажей для складов и хранилищ имеет принципиальное значение. Каждая из них ориентирована на максимальную загрузку и безопасность обслуживающего персонала. В этой связи расстояние между стеллажами на складе имеет определяющее значение.

Значение проходов

Проходы в складском помещении должны быть достаточно широкими, чтобы по ним свободно могла перемещаться техника. При этом обслуживающий персонал должен иметь возможность разойтись с подъемным механизмом или транспортным средством в проходе.

Это диктуется не только нормами безопасности, но и рациональным распределением рабочего времени. Эффективность работы существенно повышается, если разгрузочные процессы идут без задержек, а для погрузчика обеспечено необходимое пространство для проезда и разворота.

Все профессиональные задачи выполняются быстро и качественно, когда к стеллажным конструкциям обеспечен доступ как обслуживающему персоналу, так и специализированной технике.

«ПромСтеллаж» предлагает изготовление металлических стеллажей на заказ, которые идеально подойдут именно вам. Мы понимаем, как важно иметь надежные стеллажи на складе, и готовы оперативно выполнить доставку и монтаж. Специалисты компании учтут все особенности ваших помещений.

Главный транспортный проезд

Ежедневно в складских помещениях приходится выполнять какие-то разгрузо-погрузочные мероприятия и заполнять секции стеллажей крупными партиями материалов, сырья или товара. Повысить эффективность работы на складе можно посредством создания оптимальной внутренней среды.

Поэтому требования к расстоянию между стеллажами является основополагающим. Согласно существующим нормативам, в складских помещениях между сборными конструкциями минимальный шаг должен составлять 80 см. На стадии проектирования складского помещения предусматриваются проходы и проезды для спецтехники. При этом главный транспортный проезд должен быть размещен противоположно входу.

Существует формула, по которой рассчитывается величина проезда спецтехники в хранилище с двусторонним движением. Величина проезда равняется двойному значению ширины погрузчика, к которой добавляется страховочные 0,9 м. Само место для проезда в своем минимальном значении должно равняться размеру ворот.

Согласно нормативам

Складская мебель устанавливается исходя из положений существующего перечня.

Если товары хранятся штабелями, то расстояние между ними и ограждениями – 0,8 м.

Оборудованный смотровой проход (ширина 1 м) на каждые 10-12 штабелей.

Размер прохода напротив двери соизмерим с ее шириной, но не менее 1 м.

При ширине складского помещения более 10 м необходимо оставлять центральный коридор равный 2,5 м, который будет обустроен между стеллажными конструкциями.

Проход следует увеличивать, если будут использоваться секции с выдвижными полками. Односторонняя установка конструкции – увеличение прохода равняется половине размера полки. Двухстороннее расположение стеллажей – расширение прохода будет соизмеримо с полной шириной полки.

До ввода хранилища в эксплуатацию составляется его технический паспорт допуска. Согласно нормативам, расстояние между стеллажом и стеной для фронтальной стороны секций должно быть 20 см.

Однако не бывает правил без исключений, поэтому для специальных грузов, которые нельзя хранить рядом с радиаторами отопления, устанавливаются другие нормативы. Для них расстояние от стены до стеллажа на складе составляет от 0,8 до 1 м.

Что касается эвакуационных проходов, то они также предусматриваются на стадии проектирования. Согласно нормативам, их прокладывают вдоль торца металлосборной конструкции.

Между штабелями

Стратегическое значение при организации внутреннего пространства хранилища отводится линиям перемещения и просветам между штабелями. На этих траекториях строго запрещается располагать любой груз. Причем по технике безопасности это относится даже к временным партиям товара или материалов.

Нормативы ГОСТ Р 55525-2013 для монтажа стеллажей с фронтальной загрузкой

Широкопроходной – ширина варьируется от 2,5 до 3,7 м, площадь коридора позволяет выполнить разворот погрузчика на 90°.

Узкопроходной – размеры в диапазоне от 1,5 до 1,9 м, для разворота техники задействуется транспортный проезд.

Для архивов предусматриваются особые правила. Металлосборные конструкции должны располагать вместительными полками, что обеспечивает свободный доступ к любой архивной документации.

Порядок монтажа систем хранения в архивах регламентируется СН 426-82

Стеллажи следует размещать на расстоянии 0,75 м;

Величина просвета между секциями – 1,2 м;

Расстояние между торцом стеллажной конструкции и стеной – 0,45 м.

Свободные проходы между стеллажами — гарантия бесперебойной работы хранилища.

Характер грузов

Расстояние между стеллажами зависит также от того, какая продукция загружается в ячейки.

Если хранилище предназначено для складирования автомобильных покрышек, то актуальны следующие пропорции:

Ширина продольного прохода должна составлять не менее 1,2 м, а ширина поперечных проходов к эвакуационным выходам – не менее 4,5 м. Количество последних определяется исходя из длины всего складского помещения: на каждые 25 м между осями дверных проемов должен приходиться один проход, при этом он должен находиться не более, чем в 25 м от поперечной стены.

Данные требования определяются не спонтанно, они диктуются правилами противопожарной безопасности.

Особые требования предъявляются к хранилищам, в которых складируются аккумуляторы.

В этом случае необходимо придерживаться следующих нормативов:

Расстояние между стеллажом и стеной, на которой закреплен отопительный прибор, должно составлять не менее 0,75 м.

Ширина прохода для обслуживания аккумуляторов не должна быть менее 1 м при одностороннем обслуживании и не мене 0,8 м при двухстороннем.

Таким образом, комфортная эксплуатация складского помещения достигается путем выполнения требований следующих регламентов:

• ГОСТ 16140-77.
• СНиП 31-04-2001.
• ГОСТ Р 55525-2013.
• СН 426-82.
• ГОСТ 16140-77.

При соблюдении рекомендаций профессионалов, работа в складе будет комфортной и безопасной.

Требования к пространству для дымохода для паллетных стеллажей

Знаете ли вы о важности свободного пространства для дымохода? Вы можете быть осведомлены о стандартном обучении пожарной безопасности, но можете не знать о фактических требованиях к пространству дымохода. В то время как чистое поперечное пространство дымохода важно, поддержание свободного пространства продольного дымохода также жизненно важно для безопасности. Он позволяет теплу от огня отводиться вверх и активировать потолочные спринклеры, предотвращая распространение огня по всему складу.

На самом деле, код 13 Национальной ассоциации противопожарной защиты (NFPA) показывает результаты нескольких тестов, определяющих опасность забитых дымоходов. Результаты этих испытаний показывают, что заблокированное пространство продольного дымохода препятствует эффективной работе потолочных пожарных спринклеров . Итак, каковы требования к пространству дымохода для эффективного и чистого дымохода?

→ Загрузить: Соответствие пространства дымохода стеллажа и понимание кодов NFPA

Что делает пространство дымохода «чистым»?

Свободные дымоходы не содержат продуктов, оборудования или поддонов, которые были вытолкнуты со стеллажа, где они хранятся. Кроме того, NFPA указывает, что для эффективного распространения пожарных спринклеров на потолке требуется расстояние в 6 дюймов между стойками.

Такое пространство позволяет огню и теплу выходить вверх, а не наружу, что быстрее приводит в действие спринклерные системы. Это также позволяет спринклерной воде более эффективно достигать основания огня через стеллажи.

Как правило, большинство систем паллетных стеллажей проектируются с равномерным расстоянием между грузами и вертикальными рамами. Однако важно измерять это расстояние во время плановых проверок безопасности, чтобы поддерживать надлежащее 6-дюймовое расстояние.

Как поддерживать чистоту дымохода

Неправильная конструкция стеллажа, глубокая загрузка поддонов и проталкивание поддонов могут повлиять на эффективность дымохода в предотвращении распространения огня. В дополнение к тому, что у вас есть хорошо спроектированная система стеллажей и поддоны правильного размера, надлежащие решения по безопасности помогают упростить очистку дымохода.

Надлежащая система безопасности стеллажа необходима для поддержания свободного пространства дымохода. Линейка продуктов Adrian’s Pallet Rack Safety предлагает эффективные, простые и доступные решения для соблюдения требований к дымоходам и защиты рабочей зоны. По словам Стива Дью, президента Adrian’s, ремень безопасности для стойки и сетка для защиты стойки обеспечивают полное покрытие задней части стойки сверху донизу и устанавливаются за считанные секунды путем прикрепления к стойке стойки.

«Мы обнаружили, что можем сэкономить клиентам 50% и более только на одном продукте, плюс установка занимает намного меньше времени по сравнению с традиционными продуктами», — сказал Дью. «Вы можете использовать бригаду монтажников или поручить установку своим сотрудникам самостоятельно, потому что для этого не требуются какие-либо инструменты или модернизация стоек стойки. Мы разработали наши продукты так, чтобы они были простыми в установке и менее дорогими, чем другие системы, чтобы компании могли получать прибыль, сохраняя при этом своих сотрудников и инвентарь в безопасности».

Хотите увидеть установку в действии? Посмотрите это видео, и вы увидите, что мы имеем в виду это, когда говорим, что наши решения не требуют гаек, болтов или дополнительных инструментов и действительно устанавливаются за считанные секунды.

Узнайте больше об уходе за дымоходом, соблюдении требований и решениях.

Кратко о требованиях к пространству для дымохода

• Помните о поперечном пространстве дымохода или пространстве между товарами на стеллажах
• Имейте в виду пространство для продольного дымохода или пространство между самими стойками
• Поддерживайте надлежащее 6-дюймовое расстояние между стойками в направлении вниз по проходу в любое время
• Распознавайте пространство для дымохода , обеспечивающее свободный поток воздуха и надлежащее функционирование спринклера на случай пожара
• Организация продуктов в соответствии с этими требованиями и ограничение риска падения или повреждения продуктов

Этот пост был первоначально опубликован 19 декабря, 2018, и с тех пор обновлялась.

Требования безопасности пожарных разбрызгивателей при складировании и стеллажах для поддонов

Пожар на складе не так уж редок, как вы думаете. По данным Национальной ассоциации противопожарной защиты (NFPA), в период с 2014 по 2018 год в Соединенных Штатах регистрировалось в среднем 1410 пожаров на складах в год, что соответствует примерно 3-4 пожарам на складах в день. Это означает, что пока вы читаете это, на складе происходит пожар, который может привести к повреждению склада, травмам и даже гибели людей.

Основные причины складских пожаров

Рисунок 1. Основные причины складских пожаров (2014-2018 гг.).

Изобретение спринклерной системы пожаротушения

Благодаря изобретению спринклерной системы большинство пожаров на складах тушится безопасно. Спринклеры стали одним из наиболее эффективных способов снижения вероятности ущерба и гибели людей при пожаре на складе. К счастью, NFPA предоставляет кодексы и стандарты, которые используются более чем в 50 странах, включая США и Канаду, чтобы облегчить правильное использование спринклеров. Когда вы думаете о пожарной безопасности, важно учитывать, как конфигурация стеллажей может также повлиять на проектирование и реализацию спринклерной системы.

Как работают пожарные спринклеры?

Спринклеры работают так же, как кран в вашем доме, с той разницей, что вода течет из спринклерной головки под воздействием тепла. Разбрызгиватель состоит из термочувствительной стеклянной колбы, наполненной жидкостью на основе глицерина, которая расширяется при нагревании. Стеклянная колба разбивается при достижении определенной температуры. Пробка освобождается, как только стеклянная колба разбивается, и вода начинает стекать на дефлектор. Непосредственно под каждым разбрызгивателем вы увидите металлическое устройство в форме цветка, называемое дефлектором. Дефлектор распределяет воду по определенной схеме в зависимости от направления, в котором вода должна рассеиваться.

Рис. 2. Фото и схема спринклера.

Классификация товаров для складского хранения

Первым шагом в определении конструкции разбрызгивателя для вашего склада является определение товарной классификации того, что хранится. Товары можно классифицировать по классам I-IV или пластмассам A, B или C. Пластмассы имеют отдельную классификацию из-за высоких температур и скоростей, при которых они горят. Неправильная классификация товара — очень дорогостоящая ошибка, которая может привести к неэффективной спринклерной системе, которая не сможет контролировать пожар.

Следующие вопросы являются важной отправной точкой для понимания вашей товарной классификации:

• Из каких материалов или химикатов изготовлены хранящиеся продукты?
• В какой тип упаковки/контейнера будут помещены продукты?
• Будут ли продукты завернуты в полиэтилен?
• Какой тип поддона используется (деревянный или пластиковый)?

Конструкция и ограничения системы пожаротушения в стеллаже

При интеграции спринклерной системы в стеллаж необходимо учитывать несколько факторов. Наиболее распространенными спринклерными системами на складе являются потолочные и стеллажные спринклеры. В некоторых случаях будет достаточно только потолочных спринклеров из-за их большего отверстия, которое выпускает гораздо более крупные капли воды, проникающие в огонь глубже, чем традиционные спринклеры. Однако потолочные спринклеры необходимо комбинировать со спринклерами в стеллажах, если не соблюдаются требования к пространству дымохода.

Рис. 3. Спринклерная система пожаротушения внутри эстакады

Рис. 4. Потолочная спринклерная система пожаротушения

Конструкция спринклерной системы пожаротушения склада для пространства дымохода

NFPA определяет пространство дымохода как чистые вертикальные отверстия от пола до потолка в зонах хранения стеллажей. Пространства дымоходов имеют жизненно важное значение в противопожарной защите, поскольку они позволяют теплу вентилироваться вверх и намного быстрее активировать потолочную спринклерную систему, позволяя воде проникать вниз по всей системе стеллажей. Недостаточное пространство для дымохода может увеличить вероятность горизонтального распространения огня, в результате чего вся система стеллажей и все, что хранится, окажется прямо на линии огня.

Существует два типа дымоходов:

1. Поперечное : Пространство между поддонами и между поддонами и стойками в каждом ряду, которое проходит параллельно направлению загрузки.
2. Продольный : Пространство между рядами стеллажей.

Рис. 5. Дымовое пространство

В зависимости от вашей конкретной юрисдикции (AHJ) вы должны соблюдать определенные требования к пространству дымохода, поскольку строительные нормы и правила различаются в разных местах. В идеале пространство дымохода должно быть шириной примерно 6 дюймов, в зависимости от высоты склада и типа конфигурации стеллажей. Чтобы узнать больше о соответствующих зазорах, обратитесь к нашему блогу о рекомендуемых зазорах на складах.

Когда требуются спринклерные установки внутри стойки?

Потребность в спринклерах пожаротушения в стеллажах возникает тогда, когда проникновение воды из потолочных спринклеров затруднено от попадания к огню в любом месте системы. Одним из решений, которое следует рассмотреть, является замена любых сплошных стеллажей, которые могут быть на вашем складе, на проволочные настилы, чтобы спринклеры на потолке могли достигать более низких уровней.

Рис. 6. Проволочный настил водопада

Следующие факторы будут определять, нужна ли вам спринклерная система внутри стеллажа:

1. Типы товарной классификации на вашем складе
2. Хранение и высота потолков вашего склада
3. Ширина и расположение дымоходов в вашей конфигурации стеллажа
4. Наличие сплошных полок
5. Наличие достаточного водоснабжения

Эффективность системы противопожарной защиты может быть снижена, если на вашем складе произошли изменения, влияющие на эти факторы. Владелец здания несет ответственность за определение места, где произошли эти изменения, и информирование специалиста по пожарной безопасности, чтобы система противопожарной защиты могла быть переоценена.

Соображения и требования к спринклерам, устанавливаемым в стеллажах

Требования к конструкции спринклеров основаны на надежном наборе данных испытаний на возгорание, которые установили стандарт того, как мы должны размещать спринклеры в стеллажах. Вот несколько советов по их правильному размещению:

• Убедитесь, что спринклер и трубопровод в стеллаже расположены таким образом, чтобы они были защищены от любых механических повреждений, вызванных возможной аварией с вилочным погрузчиком. Обеспечивая защиту спринклеров, по-прежнему важно, чтобы спринклеры находились в месте, откуда вода может сбрасываться по назначению. Чтобы узнать больше о распространенных авариях с вилочными погрузчиками на складе, прочитайте это.
• Везде, где требуются спринклеры в стеллажах, убедитесь, что дефлектор расположен на уровне или чуть ниже нижней части горизонтальной распорки.
• Избегайте размещения спринклерных головок непосредственно за стойками стойки и обеспечьте горизонтальное смещение не более 3 дюймов от поперечного пространства дымохода.

Требования к сейсмостойкости внутристойких спринклерных систем пожаротушения

При расположении в сейсмоопасном районе необходимо обеспечить достаточный зазор и защиту от компонентов трубопроводов и стеллажей, чтобы предотвратить любые повреждения, вызванные сейсмическим событием. Чтобы обеспечить срок службы спринклерной системы, важно следовать надлежащим рекомендациям по проектированию сейсмостойкости, используя самое последнее издание NFPA 13.

Сейсмостойкие зазоры для пожарных спринклеров

NFPA 13 подробно описывает точные зазоры, необходимые в зависимости от номинального диаметра используемого трубопровода: предоставляться.

Если диаметр трубы 4 дюйма или больше, требуется зазор 4 дюйма.



ГОТОВ ЛИ ВАШ СКЛАД К ЗЕМЛЕТРЯСЕНИЯМ? НЕ ЖДИТЕ КАТАСТРОФЫ! ЗАГРУЗИТЕ НАШУ БЕСПЛАТНУЮ ЭЛЕКТРОННУЮ КНИГУ СЕЙЧАС И УЗНАЙТЕ, КАК ОПТИМИЗИРОВАТЬ ВАШИ СТЕЛЛАЖИ ДЛЯ СЕЙСМИЧЕСКОЙ БЕЗОПАСНОСТИ!



Стоят ли складские пожарные спринклеры?

Противопожарная защита может существенно повлиять на безопасность вашего здания и людей в нем, если вы будете соблюдать правила и требования, действующие в вашем конкретном регионе. Некоторые могут подумать, что следование этим рекомендациям может стоить больше денег или будет слишком сложным для них, но просто не стоит рисковать жизнями всех тех, кто работает в вашем учреждении. Согласно NFPA, спринклеры следует проверять ежегодно с уровня пола.

Поэтому, как ответственный владелец бизнеса, вы никогда не должны игнорировать определенные протоколы безопасности. Вы можете начать с оценки ваших стоек инженером Damotech, который может определить, вызывает ли конфигурация вашей стойки какие-либо проблемы с противопожарной защитой, а также предоставить необходимые решения для обеспечения соответствия нормам и стандартам соответствующего органа, имеющего юрисдикцию. Кроме того, наши комплекты для ремонта стеллажей, разработанные Damotech, представляют собой бесшовную и более дешевую альтернативу замене поврежденных стеллажей, поскольку нет необходимости перемещать или демонтировать спринклерную систему внутри стеллажа.

Ссылки:

NFPA, (2020) Информационный бюллетень по пожарной безопасности склада.
