Сухогрузы морские – Классификация и виды морских судов

Общая классификация современных морских грузовых судов по назначению

Грузовое судно – высокотехнологичное самоходное плавучее сооружение для перевозки различных грузов, товаров и материалов из одного порта в другой и не относящееся к пассажирскому классу.

Как правило, каждое такое судно оборудовано кранами или другими специализированными механизмами для обеспечения самостоятельного процесса погрузки и выгрузки, имеет в основе цельносварную стальную конструкцию и срок эксплуатации до списания 25 - 30 лет.

Общая классификация современных морских грузовых судов по назначению производится в зависимости от типа перевозимого ими груза и включает три основные группы:

Каждая из этих групп имеет две подгруппы:

  • Карголайнеры (cargoliner) – эксплуатируются на одной или нескольких линиях по точному расписанию;
  • Трампы (tramp vessel) – перевозят грузы по мере поступления заказов без конкретного расписания.

Сухогрузы

Являются самой многочисленной группой и составляют почти 80% от всего числа судов. По типу их разделяют на балкеры, универсальные и специализированные сухогрузы (контейнеровозы, лихтеровозы, ролкеры, рефрижераторы, лесовозы и другие).

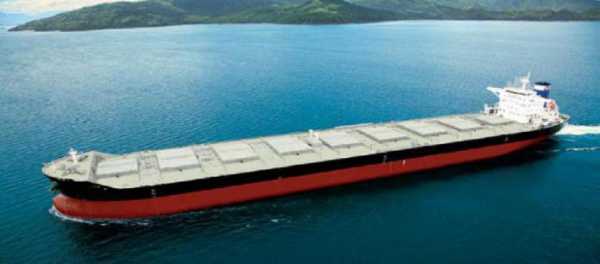

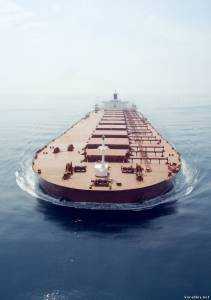

Балкеры (bulker/ bulk carrier) или суда для навалочных грузов (балкериеры) применяются для транспортировки сыпучих грузов навалом в трюмах (без тары): угля, цемента, руды и рудных концентратов, химических удобрений, сахара, зерна.

Балкеры подразделяют на узкоспециализированные (зерновозы – grain ship, углевозы – coal vessel, рудовозы – ore-carrier) и универсальные, которые предназначены для транспортировки всевозможных сыпучих грузов.

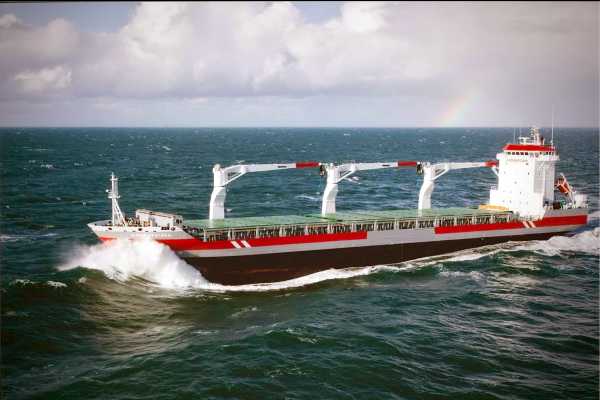

Универсальные сухогрузы (universal cargo ship) используются для перевозки упакованных в ящиках, тюках, бочках, кипах или в отдельно отведенных местах грузов, автомашин, металлоконструкций и тому подобное. Это возможно благодаря большому количеству трюмов и специальным бортовым грузовым устройствам.

Специализированные сухогрузы (specialized cargo ship):

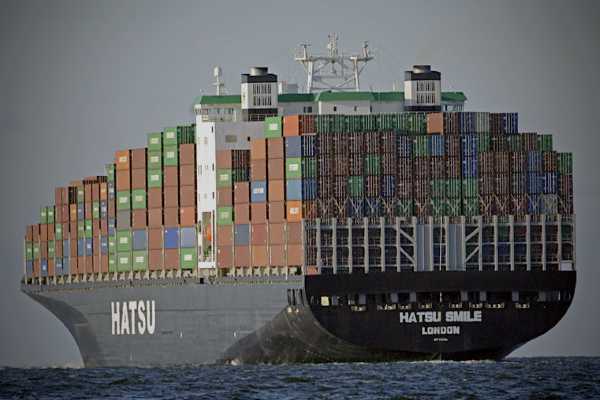

  • Контейнеровозы (containership) – специализированные, максимально автоматизированные суда, транспортирующие грузы в контейнерах, масса которых при полной загрузке может достигать 40 тонн, классифицируются по грузоподъемности и вместимости. До недавнего времени самыми крупными были контейнеровозы класса “Triple E” (грузоподъемность – 18200 контейнеров), но весной 2014 года компания CSCL заказала 4 контейнеровоза класса “Post-Triple E” (грузоподъемность – 21000 контейнеров), первый из которых был спущен на воду в январе 2015 года.

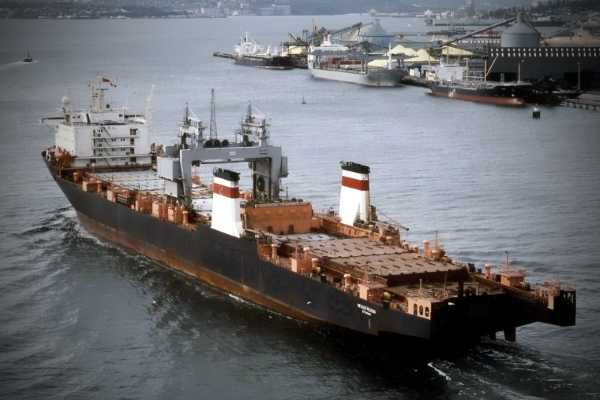

  • Лихтеровозы (lighter carrier, lighter aboard ship – LASH) – специализированные суда, которые перевозят грузы в специальных баржах – лихтерах, чаще всего используются для доставки грузов в мелководные и необорудованные порты, где большие теплоходы просто не смогут подойти к причалу из-за глубокой осадки.
  • Ролкеры (Roll-on/ Roll-off ship) – накатные суда типа Ro-Ro имеют главную техническую особенность – горизонтальный способ погрузки и выгрузки, применяются чаще всего для транспортировки различной колесной техники. Преимущество ролкеров заключается в быстрой грузообработке, для которой не требуются краны. Автомобили самостоятельно заезжают и выезжают с палубы судна по аппарелям.

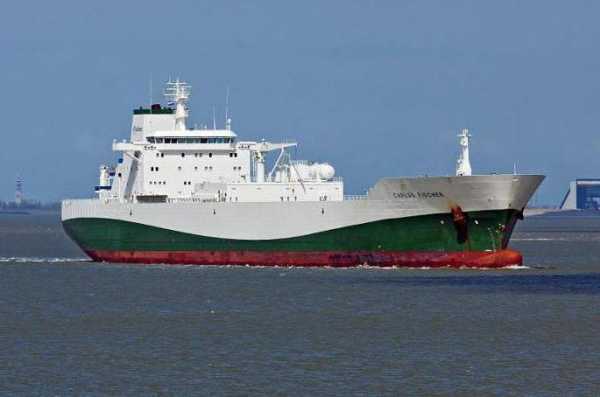

  • Рефрижераторы (refrigerator ship) – суда, трюмы которых оснащены охлаждающими установками для обеспечения возможности перевозок скоропортящихся грузов. Среди моряков они называются “банановозами”.
  • Лесовозы (wood cargo/ timber carrying vessel) – суда, переназначенные для перевозки бревен деревьев и пиломатериалов в упаковках и россыпью.

Наливные суда

Включают в себя танкеры, предназначенные для транспортировки нефтепродуктов, сырой нефти, воды и других жидких грузов, химовозы для перевозки ядовитых химикатов и газовозы для транспортировки сжиженного природного и нефтяного газа (LPG - liquefied petroleum gas).

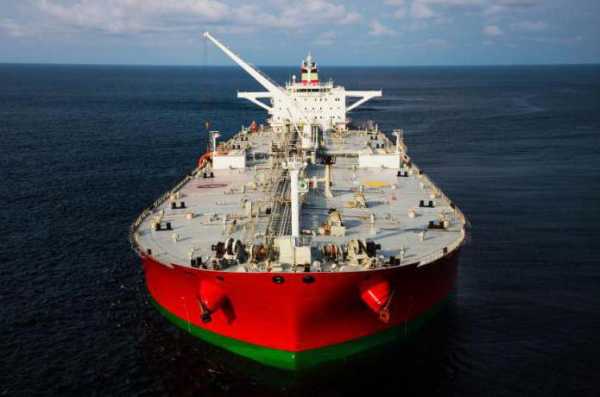

Танкеры (tanker) – однопалубные суда для наливных продуктов, на грузовой палубе которых расположено множество насосов и труб для закачки и откачки груза в специальные танки (отсеки). В трюмах танкеров установлены продольные и поперечные переборки, образующие отсеки для налива, часть из них предназначена для водяного балласта, который обязательно берется на борт при следовании на пустом ходу без груза.

Газовозы (liquefied gas carrier/ tanker) применяются для транспортировки сниженных газов, таких как азот, метан, пропан, бутан, аммиак и других. Их закачивают в специально установленные вкладные цистерны, которые в отличие от танков на танкерах не являются частью корпуса.

В зависимости от типа газа устанавливаются различные виды цистерн: цилиндрические горизонтальные или вертикальные, прямоугольные или сферические. Загрузка и выгрузка осуществляется по специальной системе насосов, компрессоров и трубопроводов.

На газовозах огромное внимание уделяется противопожарной безопасности. Компьютеризированная сигнализационная система ведет постоянный мониторинг состава воздуха в системе вентиляции для предотвращения образования опасных газовых соединений.

Химовозы (chemical carrier/ tanker) предназначены для перевозки расплавленных и жидких высокотоксичных химических веществ опасных для окружающей среды, которые загружаются во вкладные танки, изготовленные из коррозионностойких и инертных для груза материалов.

Комбинированные суда

Имеют многоцелевое назначение, одновременно перевозят наливные и навалочные грузы в разных направлениях, снижая риск обратного следования в балласте, подразделяются на нефтерудовозы, нефтенавалочники, нефтенавалочники-рудовозы:

Нефтерудовозы типа ОО (Ore/Oil carier) предназначены для одновременной транспортировки нефти и руды. В узкие центральные трюмы загружают руду, а в бортовые танки – нефть. Данный тип является наиболее старым из комбинированных судов.

Нефтенавалочники типа ОБ (Oil/Bulk carrier) используются для перевозки нефти и относительно легких навалочных грузов. Руду данный класс перевозить не может. Навалочные грузы размещаются в центральных трюмах, а нефть в бортовых танках и центральных трюмах.

Нефтенавалочники-рудовозы типа ОБО (Oil/Bulk/Ore carrier) используются для перевозки нефти, относительно легких навалочных грузов и руды, являются самими современными в своем классе. Специальная конструкция позволяет перевозить все эти грузы в одних и тех же грузовых отсеках.

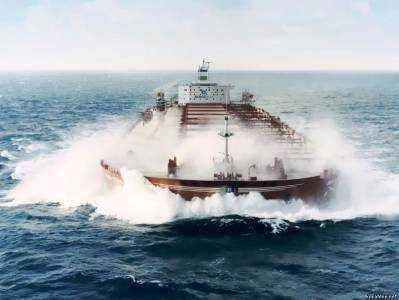

Крупнотоннажный балкер Tian Zhu Feng в штормовых водах Атлантики. Видео


Ролкер - автомобилевоз TYSLA на подходе к порту Саванна. Видео


Крупным планом



Дополнительная информация

Топливные, масляные, циркуляционные насосы для судовых систем

www.proinvel.ru

Типы судов: сухогрузные суда гражданского флота

Сухогрузы – это самая многочисленная категория судов всего гражданского флота, они составляют около 60% от общего числа судов торгового флота.

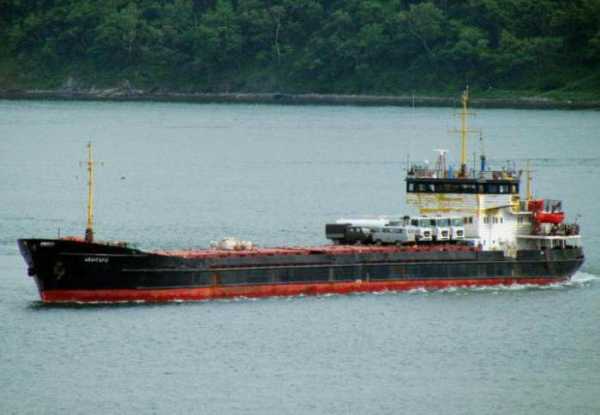

Универсальные сухогрузы

Предназначены для перевозки генерального груза, а также для тяжеловесных и негабаритных грузов. Под генеральным грузом подразумевается груз, который упакован в специальную тару. То есть груз может быть в тюках, мешках, ящиках, коробках, контейнерах, жидкий груз в баках или канистрах, также генеральный груз может быть штучным, за которым может быть закреплено единичное место – автомобиль, крупногабаритные приборы, металлопрокатная продукция.

Сухогрузы имеют просторные помещения для перевозки грузов, располагающиеся в трюмах и занимающие основную часть корпуса. Машинное отделение как правило расположено в корме судна или немного сдвинуто в нос. На сухогрузах для погрузки и разгрузки есть свои подъёмные средства краны или стрелы. В зависимости от величины судна подъёмные средства могут быть до 10 т на небольших сухогрузах, от 30 до 200 тонн для больших судов.

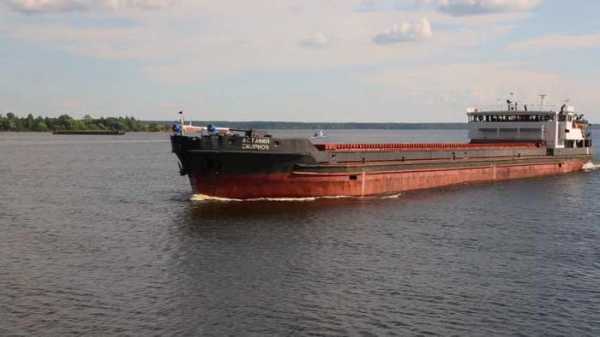

Сухогрузные суда

Сухогрузы могут быть малыми – однопалубными или большими двух- и трёхпалубные. Грузоподъёмность универсального сухогруза около 4-6тыс. тонн, у больших 16-25 тыс. тонн. Скорость соответственно от 14 до 16 узлов и от 20 до 22 узлов.

Многие современные сухогрузы оборудованы одним рефрижераторным отделением для быстро портящихся грузов и диптанком для жидких грузов.

К специализированным сухогрузам относятся контейнерные и трейлерные суда, суда для навалочных грузов, лесовозы и рефрижераторы. Все специализированные суда имеют свои индивидуальные особенности эксплуатации и дополнительной подготовки у экипажа, для приобретения навыков.

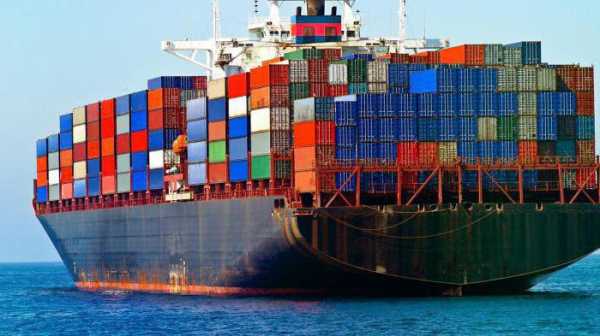

Контейнеровозы

Суда для перевозки грузов, упакованных в большие специальные контейнеры. У контейнеровозов большее по сравнению с обычными сухогрузами раскрытие трюмов для удобства укладки контейнеров различной величины и это намного сокращает время погрузки и усилия, так как нет необходимости в горизонтальном продвижении грузов по трюму. По сути контейнеровоз отличается от обычного сухогруза лишь тем, что его трюмы оборудованы вертикальными направляющими для установки контейнеров один на другой, до 9 ярусов в высоту. Также на контейнеровозе есть огромные опоры для укрепления контейнеров прямо на палубе судна, груз крепится на палубе в 3-4 яруса, а иногда даже в пять.

Тип: контейнеровозы

За счёт того, что на контейнеровозы грузится штучный груз погрузочно-разгрузочные работы на таких судах значительно ускоряются. Грузоподъёмность такого судна колеблется в пределах от 8 тыс. до 12 тыс. тонн. Контейнеровозы оборудованы кранами грузоподъёмностью 20-25 тонн.

Лихтеровозы

Являются разновидностью контейнеровозов и предназначены для перевозки плавучих контейнеров. Лихтеры – это контейнеры-баржи грузоподъёмность до 300 тонн, которые выгружаются прямо на воду и потом буксиром доставляют их к причалу.

sea-man.org

Типы морских судов

Автономность плавания - длительность пребывания судна в рейсе без пополнения запасов топлива, провизии и пресной воды, необходимых для жизни и нормальной деятельности находящихся на судне людей (экипажа и пассажиров).

Ахтерпик - крайний кормовой отсек судна, занимает пространство от передней кромки ахтерштевня до первой от него кормовой водонепроницаемой переборки. Используется как балластная цистерна для устранения дифферента судна и хранения запаса воды.

Аппарель - (рампа) составная платформа, предназначенная для въезда машин различных типов самостоятельно или с помощью специальных тягачей с берега на одну из палуб судна и съезда обратно.

Ахтерштевень - нижняя кормовая часть судна в виде открытой или закрытой рамы, которая служит продолжением киля. Передняя ветвь ахтерштевня, в которой находится отверстие для дейдвудной (дейдвуд) трубы, называется старнпостом, задняя, служащая для навески руля - рудерпостом. На современных одновинтовых судах получил распространение ахтерштевень без рудерпоста.

Бак - надстройка в носовой оконечности судна, начинающаяся от форштевня. Служит для защиты верхней палубы от заливания на встречной волне, а также для повышения запаса плавучести и размещения служебных помещений (малярной, шкиперской, плотницкой и др.) Частично утопленный в корпус судна бак (обычно на половину высоты) называется полубаком. На палубе бака или внутри него обычно располагают якорное и швартовное устройства.

Балласт - груз, принимаемый на судно для обеспечения требуемой посадки и остойчивости, когда полезного груза и запасов для этого недостаточно. Различают переменный и постоянный балласт. В качестве переменного балласта обычно используют воду (жидкий балласт), а постоянного - чугунные чушки, смесь цемента с чугунной дробью, реже цепи, камень и т. п.

Баллер - руля неподвижно соединенный с пером руля (насадкой) вал, служащий для поворота пера руля (насадки).

Бимс - балка поперечного набора судна, преимущественно таврового профиля, поддерживающая настил палубы (платформы). Бимсы сплошных участков палубы опираются концами на шпангоуты, в пролете - на карлингсы и продольные переборки, в районе люков - на бортовые шпангоуты и продольные комингсы люков (такие бимсы часто называют полубимсами).

Борт - боковая стенка корпуса судна, простирающаяся по длине от форштевня до ахтерштевня, а по высоте от днища до верхней палубы. Обшивка борта состоит из листов, ориентированных вдоль судна, образующих поясья, а набор - из шпангоутов и продольных ребер жесткости или бортовых стрингеров. Высотой непроницаемого надводного борта определяется запас плавучести.

Бракета - прямоугольной или более сложной формы пластина, служащая для подкрепления балок судового набора или соединения их между собой. Бракету изготовляют из материала корпуса.

Брештук - горизонтальная треугольная или трапециевидная бракета, соединяющая боковые стенки форштевня (ахтерштевня) и придающая ему необходимую прочность и жесткость.

Брашпиль - палубный механизм лебедочного типа с горизонтальным валом, предназначенный для подъема якоря и натяжения тросов при швартовке.

Буй - плавучий знак навигационной обстановки, предназначенный для ограждения опасных мест (мелей, рифов, банок и т.п.), в морях, проливах, каналах, портах.

Бридель - якорная цепь, прикрепляемая коренным концом к мертвому якорю на грунте, а ходовым - к рейдовой швартовной бочке.

Бульб - утолщение подводной части носа судна, обычно круглое или каплеобразное, которое служит для улучшения ходкости.

Валопровод - предназначен для передачи крутящего момента (мощности) от главного двигателя к движителю. Основными элементами валопровода являются: гребной вал, промежуточные валы, главный упорный подшипник, опорные подшипники, дейдвудное устройство.

Ватервейс - специальный канал по кромке палубы, служащий для стока воды.

Ватерлиния - линия, нанесённая на борту судна, которая показывает его осадку с полным грузом в месте соприкосновения поверхности воды с корпусом плавающего судна.

Вертлюг - приспособление для соединения двух частей якорной цепи, позволяющее одной из них вращаться вокруг своей оси. Применяется для предупреждения закручивания якорной цепи при разворачивании судна, стоящего на якоре, при изменении направления ветра.

Водоизмещение порожнем - водоизмещение судна без груза, топлива, смазочного масла, балластной, пресной, котельной воды в цистернах, провизии, расходных материалов, а также без пассажиров, экипажа и их вещей.

Гак - стальной крюк, используемый на судах для подъема груза кранами, стрелами и другими приспособлениями.

Гельмпорт - вырез в нижней части кормы или в ахтерштевне судна для прохода баллера руля. Над гельмпортом обычно устанавливается гельмпортовая труба, обеспечивающая непроницаемость прохода баллера к рулевой машине.

Грузовместимость - суммарный объём всех грузовых помещений. Измеряется грузовместимость в м3.

Валовая вместимость, измеряемая в регистровых тоннах (1 рег. т = 2,83 м3), представляет собой полный объем помещений корпуса и закрытых надстроек, за исключением объемов отсеков двойного дна, цистерн водяного балласта, а также объемов некоторых служебных помещений и постов, расположенных на верхней палубе и выше (рулевой и штурманской рубки, камбуза, санузлов экипажа, световых люков, шахт, помещений вспомогательных механизмов и пр.)..
Чистую вместимость получают в результате вычета из валовой вместимости объемов помещений, непригодных для перевозки коммерческого груза, пассажиров и запасов, в том числе жилых, общественных и санитарных помещений экипажа, помещений, занятых палубными механизмами и навигационными приборами, машинного отделения и т.п. Иными словами, в чистую вместимость входят только помещения, которые приносят судовладельцу непосредственный доход.

Грузоподъемность - вес различного рода грузов, которые может перевезти судно при условии сохране- ния проектной посадки. Существует чистая грузоподъемность и дедвейт.

Грузоподъемность - чистая полная масса перевозимого судном полезного груза, т.е. масса груза в трюмах и масса пассажиров с багажом и предназначенных для них пресной водой и провизией, масса выловленной рыбы и т. п., при загрузке судна по расчетную осадку.

Дальность плавания - наибольшее расстояние, которое судно может пройти с заданной скоростью без пополнения запасов топлива, котельно-питательной воды и смазочного масла.

Дедвейт - разность между водоизмещением судна по грузовую ватерлинию, соответствующую назначенному летнему надводному борту в воде с плотностью 1,025 т/м3, и водоизмещением порожнем.

Дейдвудная труба - служит для поддержания гребного вала и обеспечения водонепроницаемости в том месте, где он выходит из корпуса.

Дифферент - наклон судна в продольной плоскости. Дифферент характеризует посадку судна и измеряется разностью его осадок (углублений) кормой и носом. Дифферент считается положительным, когда осадка носом больше осадки кормой, и отрицательным, когда осадка кормой больше осадки носом.

Кабельтов - десятая часть мили. Следовательно, значение кабельтова составляет 185,2 метра.

Карлингс - продольная подпалубная балка судна, поддерживающая бимсы и обеспечивающая вместе с остальным набором палубного перекрытия его прочность при действии поперечной нагрузки и устойчивость при общем изгибе судна. Опорами для карлингса служат поперечные переборки корпуса, поперечные комингсы люков и пиллерсы.

Качка - колебательные движения около положения равновесия, совершаемые свободно плавающим на поверхности воды судном. Различают бортовую, килевую и вертикальную качки. Период качки - продолжительность одного полного колебания.

Кингстон - забортный клапан на подводной части наружной обшивки судна. Через кингстон, присоединяемые к приёмным или отливным патрубкам судовых систем (балластной, противопожарной и пр.), заполняют отсеки судна забортной водой и отливают воду за борт.

Киль - основная продольная днищевая балка в диаметральной плоскости (ДП) судна, идущая от форштевня до ахтерштевня.

Клюз - отверстие в корпусе судна, окаймлённое чугунной или стальной литой рамой для пропуска якорной цепи или швартовых тросов.

Кнехт - парная тумба с общим основанием на палубе судна, служащая для закрепления накладываемого восьмёрками швартового или буксирного троса.

Комингс - вертикальное водонепроницаемое ограждение люков и других вырезов в палубе судна, а также нижняя часть переборки под вырезом двери (порог). Предохраняет помещения под люком и за дверью от попадания воды в незакрытом положении.

Кница - треугольной или трапециевидной формы пластина, соединяющая сходящиеся под углом балки набора корпуса судна (шпангоуты с бимсами и флорами, стойки переборок со стрингерами и ребрами жесткости и т.п.)

Коффердам - узкий непроницаемый отсек, разделяющий соседние помещения на судне. Коффердам препятствует проникновению выделяемых нефтепродуктами газов из одного помещения в другое. Например, на танкерах грузовые цистерны отделены коффердамом от носовых помещений и машинного отделения Леер ограждение открытой палубы в виде нескольких натянутых тросов или металлических прутков.

Льяло - углубление по длине трюма (отсека) судна между скуловым поясом наружной обшивки и наклонным междудонным листом (скуловым стрингером), предназначенное для сбора трюмной воды и последующего удаления ее с помощью осушительной системы.

Морская миля - единица длины, равная одной дуговой минуте меридиана. Длина морской мили принята равной 1852 метров.

Пайол - деревянный настил на палубе трюма.

Планширь - планка из стали или дерева, прикрепляемая к верхней кромке фальшборта.

Подволок - зашивка потолка жилых и многих служебных помещений судна, т.е. нижние стороны палубного перекрытия. Выполняется из тонких металлических листов, или негорючего пластика.

Пиллерс - одиночная вертикальная стойка, поддерживающая палубное перекрытие судна; может служить также опорой для тяжелых палубных механизмов и грузов. Концы пиллерса соединяются с балками набора при помощи книц.

Рангоут - совокупность надпалубных конструкций и деталей судового оборудования, предназначенного на судах с механическими двигателями для размещения судовых огней, средств связи, наблюдения и сигнализации, крепления и поддержания грузовых устройств (мачты, стрелы и т.п.), а на парусных судах - для постановки, раскрепления и несения парусов (мачты, стеньги, реи, гики, гафели, бушприты и пр.)

Рулевое устройство - судовое устройство, обеспечивающее поворотливость и устойчивость судна на курсе. Включает руль, румпель, рулевую машину и пост управления. Создаваемое рулевой машиной усилие передается на румпель, что вызывает вращение баллера, а вместе с ним перекладку руля.

Рыбинсы - продольные деревянные рейки, толщиной 40-50 мм и шириной 100-120 мм, устанавливают в специальные скобы, приваренные к шпангоутам. Предназначены для предохранения груза от подмочки и повреждения упаковки бортовым набором. Скула место перехода от днища к борту судна.

Стрингер - продольный элемент набора корпуса судна в виде листовой или тавровой балки, стенка которой перпендикулярна к обшивке корпуса. Различают днищевой, скуловой, бортовой и палубный стрингер.

Талреп - приспособление для натягивания стоячего такелажа и найтовов.

Твиндек - пространство внутри корпуса судна между 2-мя палубами или между палубой и платформой.

Фальшборт - ограждение открытой палубы в виде сплошной стенки высотой не менее 1 м.

Филёнка - дверей лист фанеры или пластика, закрывающий отверстие в судовой двери, предназначенное для аварийного выхода из помещения.

Флор - стальной лист, нижняя кромка которого приварена к днищевой обшивке, а к верхней кромке приварена стальная полоса. Флоры идут от борта до борта, где они соединяются со шпангоутами скуловыми кницами.

Форпик - крайний носовой отсек судна, простирающийся от форштевня до таранной (форпиковой) переборки, обычно служит балластной цистерной. Форштевень брус по контуру носового заострения судна, соединяющий обшивку и набор правого и левого бортов. В нижней части форштевень соединяется с килем. Форштевню придается наклон к вертикали для повышения мореходности и предохранения разрушения подводной части корпуса при ударе.

Швартов - трос, обычно с огоном на конце, предназначенный для подтягивания и удерживания судна у причала или у борта другого судна. В качестве швартовов используются стальные, а также растительные и синтетические тросы из прочных, гибких и износостойких волокон.

Шпация - расстояние между соседними балками набора корпуса судна. Поперечная шпация - расстояние между основными шпангоутами, продольная - между продольными балками.

Шпигат - отверстие в палубе для удаления воды.

seaman-sea.ru

Грузовые суда и их классификация

Любая отечественная классификация судов опирается прежде всего на их назначение. Грузовые суда классифицируются так же. Гражданские подразделяются на промысловые, транспортные, принадлежащие техническому флоту и служебно-вспомогательные.

Транспортные

Эти грузовые суда являются основным ядром речного и морского флота. Они предназначены для перевозки разнообразных грузов. В этой группе есть собственная внутренняя классификация: грузовые суда, грузопассажирские и специальные. Собственно, грузовые бывают наливными и сухогрузными, и в их число входят суда самых разных назначений и типов.

Подробно будет рассматриваться каждый из этих типов, в том числе сухогрузы общего назначения и специализированные, на которых перевозятся строго определённые грузы. Предназначенные для генеральных перевозок грузовые суда - общего назначения. Они принадлежат к наиболее распространённому типу.

Сухогрузы

Сухогрузные грузовые суда - это корабли с занимающими всю их основную часть просторными трюмами. Бывают они одно-, двух- и трёхпалубными, в зависимости от размера судна. В машинном отделении чаще всего стоит дизельная установка, оно расположено либо в корме, либо сдвинуто ближе к носу на пару грузовых трюмов. Для каждого трюма проекты грузовых судов предусматривают собственный люк или даже не один, закрывающийся механически.

Грузовыми средствами являются краны или отдельные стрелы с грузоподъёмностью до десяти тонн, а тяжеловесные суда снабжаются и более сильными - до двухсот тонн. Современные морские грузовые суда имеют рефрижераторные трюмы для скоропортящихся грузов и диптанки для пищевых жидких масел. А вот речные сухогрузы вне зависимости от размера и вместимости снабжены только одним грузовым трюмом, так удобнее проводить погрузочные и разгрузочные работы.

Специализированные суда

Такие сухогрузы можно разделить по группам на рефрижераторные, трейлерные, контейнерные суда, лесовозы, суда по перевозке автомобилей, навалочных грузов, скота и тому подобные. Рефрижераторы перевозят скоропортящиеся продукты - фрукты, рыбу или мясо. В грузовых трюмах - надёжная теплоизоляция, холодильные установки, обеспечивающие постоянное охлаждение с температурой от пяти градусов до минус двадцати пяти. Современные рефрижераторы могут не только поддерживать температуру, но и производить быстрое замораживание, они относятся к производственно-транспортным рефрижераторам. Сухогрузы, предназначенные для транспортировки фруктов, снабжены усиленной вентиляцией всех трюмов.

Технические характеристики грузовых судов предусматривают грузоподъёмность до двенадцати тысяч тонн, скорость хода у таких сухогрузов выше, чем у судов общего назначения, поскольку продукты скоропортящиеся и требуют возможно быстрой доставки. Контейнеровозы транспортируют заранее упакованные грузы в контейнерах весом от десяти до двадцати тонн каждый, а само судно поднимает двадцать тысяч тонн и движется со скоростью до тридцати узлов. Контейнеры быстро и легко грузятся и выгружаются за счёт того, что палуба контейнеровозов приспособлена к более широкому раскрытию над трюмами. Чаще всего погрузку и выгрузку ведут средствами терминала - портальными кранами. Лесовозы - разновидность контейнеровозов, это баржи, называемые лихтеровозами, они выгружаются с судна прямо на воду и буксируются к причалу.

Трейлеры

Судна такого типа на сегодняшний день имеют все морские державы, поскольку это корабль мощный, быстроходный и позволяет оперативно производить погрузку и выгрузку - примерно в десять раз скорее, чем на судах, не оборудованных специальными прицепами, на которых грузы просто ввозят и вывозят с корабля. Индустриальное развитие значительно расширило и укрепило торговлю между странами, теперь необходимо перевозить на далёкие расстояния строительную технику, сельскохозяйственную, транспортную. Морские и речные грузовые суда как нельзя лучше выполняют такие задачи.

Трейлеры перевозят грузы в автоприцепах, которые просто вкатываются в трюмы. Грузоподъёмность трейлеров - от тысячи до десяти тысяч тонн, а скорость - до двадцати шести узлов. Это самый перспективный и ходовой на сегодняшний день тип грузового судна. Их постоянно совершенствуют. Многие трейлеры помимо груза в трюмах приспособлены перевозить на верхней палубе контейнеры. Такие суда даже получили своё название - контрейлерные.

Балкеры

Навалочные грузы перевозят специализированные суда - балкеры. Это могут быть руда и рудные концентраты, уголь, минеральные удобрения, строительные материалы, зерно и тому подобное. Более семидесяти процентов всех перевозимых сухих грузов морскими или речными путями составляют именно грузы навалочные, а потому и количество транспортных средств растёт очень быстро: сегодня более двадцати процентов тоннажа мирового флота принадлежит такому типу.

Балкеры подразделяются на универсальные, для тяжёлого груза и для лёгкого. Многие суда приспособлены для двойного назначения: туда - руду, обратно - нефть или автомобили, или хлопок, да что угодно. Данный тип - суда однопалубные, с надстройкой и машинным отделением в корме. Грузоподъёмность у них просто огромная - до ста пятидесяти тысяч тонн, но скорость хода невысока - до шестнадцати узлов. Грузы перевозятся в трюмах с наклонными стенками для самораспределения груза - и продольно, и поперечно. Между бортом и стенками располагаются цистерны для водяного балласта. Иногда в трюмах сделаны продольные переборки для уменьшения крена, если груз смещается, а второе дно спроектировано с подкреплениями и утолщённым настилом для удобства грузовых операций.

Наливные суда

Такого типа суда подразделяются на танкеры для нефтепродуктов, сырой нефти, мазута, дизельного топлива, бензина, керосина; на газовозы; суда для перевозки химикалиев - расплавленной серы, кислот и тому подобного; на транспорты для жидких грузов - воды, вина, цемента. Танкеры наиболее распространены в мире: более сорока процентов мирового тоннажа на транспортном флоте. Это однопалубное судно, надстройка и машинное отделение находятся на корме.

Грузовая часть делится переборками на отсеки, называемые танками. Часть их служит водяным балластом на обратный рейс. На носу располагается насосное отделение. танкеры чрезвычайно пожароопасны, поэтому оборудованы мощными противопожарными системами. Грузоподъёмность их от тысячи тонн у раздатчиков до четырёхсот тысяч тонн у супертанкеров - крупнейших в мире судов. Речные наливные суда тоже грузоподъёмностью не обижены, некоторые имеют её до двенадцати тысяч тонн. Это тоже на редкость мощные грузовые суда. Фото вверху - морской танкер, а внизу - речной.

Газовозы

Эти корабли перевозят сжиженные газы - метан, пропан, бутан, аммиак, а также и природные газы, являющиеся ценным сырьём и превосходным топливом. Обычно газ или сжиженный, или охлаждённый, или под давлением. Газовозы по проектам в корне отличаются от танкеров, поскольку имеют вкладывающиеся цилиндрические цистерны - горизонтальные или вертикальные, сферические или прямоугольные. Изоляция на газовозах должна быть очень надёжной.

Грузовые операции производят с помощью специальной системы, в которую входят насосы, компрессоры, трубопроводы и промежуточная цистерна. Балласт в работающие цистерны принимать не полагается, а потому его оборудуют по бортам или в двойном дне. Транспортировка газа всегда взрывоопасна, поэтому здесь мощная вентиляционная система и сигнализация об утечках газа. Тушение пожаров происходит с помощью углекислоты. В настоящее время востребован класс судов комбинированных, что для морских и речных перевозок очень выгодно - исключаются порожние пробеги. Так появились хлопколесовозы, нефтерудовозы и тому подобные суда.

РС-300

С 1967 года по 1984-й на трёх судостроительных заводах СССР выпускались сейнеры проекта 388М типа "Грузовое судно RS-300". Было построено четыреста восемьдесят шесть таких сейнеров, среди которых те, что служили промысловыми, рыболовными, добывающими судами. Кроме того, на базе именно этого проекта появилось ещё тридцать три научно-исследовательских судна (например, знаменитый "Осмотрительный"). В целях научных исследований долго работали около полутора десятков таких судов.

Когда Советский Союз прекратил своё существование, надобность в них отпала, некоторые суда перешли в частную собственность, а большая часть их своё отслужила и встала на прикол. Оставшиеся переквалифицировались в рыболовные. На Дальнем Востоке такие суда в малых количествах до недавних времён ещё работали в пограничной службе. В частных руках рыболовецкие РС-300 на плаву и сейчас.

Другая классификация

Помимо классификации по назначению можно подразделить грузовые суда по другим признакам. Это принцип поддержания на воде, район плавания, тип двигателя, принцип движения, род движителя, материал и форма корпуса. Принцип поддержания может быть гидродинамический - подводные крылья, воздушная подушка, глиссер, а также гидростатический - воздушная каверна, водоизмещение (катамараны).

Принцип движения подразделяет суда на самоходные - с энергетической установкой, несамоходные - с толкачами и буксирами, а также стоечные - понтоны, дебаркадеры. По району плавания можно выделить суда морские, смешанные (река-море) и для внутреннего плавания (речные). Последние предназначены для коротких рейсов на внутренних водных путях. Тип главного двигателя разделяет грузовые суда на теплоходы (двигатель внутреннего сгорания) и дизели (электродвигатель). На морском флоте применяются также атомоходы и турбоходы. Суда подразделяются по роду движителя на колёсные, винтовые, водомётные, с воздушными винтами и крыльями. Тип материала корпуса может быть металлическим, стеклопластиковым, железобетонным, деревянным. Также суда могут быть самоходными и нет (баржи).

Грузовые воздушные суда

Грузовой самолёт используется для транспортировки не пассажиров, а разнообразных грузов и техники. Они сразу и легко узнаются даже непрофессиональным взглядом. Крылья расположены высоко, толщина корпуса, фюзеляж, явно бросающийся в глаза, некая "приземистость" (чтобы груз был поближе к земле для удобства погрузки и выгрузки). Большее количество колёс на шасси, высокий хвост.

Авиаперевозки грузов начались в далёком 1911 году - с почты. Специальных проектов ещё, конечно, не было, они появились только в двадцатых годах. Самый первый чисто грузовой самолёт был изготовлен в Германии - Air 232. До этого грузы перевозили слегка приспособленные "Юнкерсы". Авиалайнеры, построенные по специальным проектам для грузоперевозок, называются фрахтовщиками. Они не приспособлены для пассажиров.

Самые крупные авиаперевозчики грузов

Настоящий летающий монстр - Ан-225 ("Мрия") разрабатывался в КБ Антонова в 1984 году, первый полёт состоялся в 1988-м. Шестимоторный турбореактивный высокоплан, двухкилевое оперение и стреловидное крыло должны были создать такую мощность грузоподъёмности, чтобы транспортировать части ракет-носителей на космодром. Советская космическая программа "Буран" предполагала использование именно этого самолёта, который способен поднимать более двухсот пятидесяти тонн.

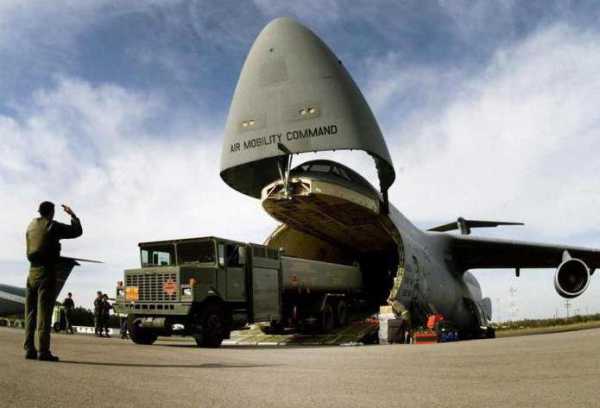

Lockheed C-5 Galaxy - американский грузовой авиалайнер 1968 года рождения, это военный транспортник, способный одновременно перевезти шесть БТР, два танка, четыре БМП, шесть вертолётов "Апач". Hughes H-4 Hercules - очень мощный раритет 1947 года создания, размах крыльев составляет девяносто восемь метров. Теперь это самолёт-музей, поскольку изготовлен он был в единственном экземпляре. Boeing 747-8I - самолёт грузопассажирский, выпущенный в серийное производство в 2008 году. Он поднимает четыреста сорок две тонны на взлёте, но кроме груза берёт на борт почти шестьсот пассажиров.

fb.ru

ТИПЫ СУХОГРУЗНЫХ СУДОВ

Тип наливных судов разделяют на: танкеры для перевозки сырой нефти и нефтепродуктов (мазута, бензина, дизельного топлива, керосина и тому подобное), суда для перевозки сжиженных газов (газовозы), химикалиев (кислоты, расплавленной серы и прочее) - химовозы, а также прочих жидких грузов (водолеи, виновозы, цементовозы).

Танкеры относятся к одному из наиболее распространенных типов транспортных судов на их долю приходится около 40% мирового тоннажа транспортного флота.

Танкер представляет собой однопалубное судно с кормовым расположением машинного отделения и надстройки. Грузовая часть танкера делится поперечными и одной, двумя или тремя продольными переборками на грузовые отсеки, называемые грузовыми танками. Часть танков отводят для водяного балласта, который танкер всегда принимает в обратном рейсе.

Грузовую часть в носу и в корме отделяют от соседних помещений узкими непроницаемыми для нефти и газов сухими отсеками называемыми коффердамами.

В нос от машинного отделения располагают насосное отделение с грузовыми насосами для разгрузки судна от нефти. Для сообщения между кормовой надстройкой и палубой бака, на которой расположено якорно-швартовное устройство, оборудуют переходной мостик. Некоторые большие танкеры строят без переходного мостика, его заменяют настилом дорожки вдоль верхней палубы, а электротрассы, которые обычно прокладывают по переходному мостику, в этом случае тянут в металлических трубах.

Танкеры, являющиеся особо опасными в пожарном отношении, оборудуют надежными противопожарными системами.

Грузоподъемность танкеров колеблется в больших пределах от 1000 тонн у танкеров-раздатчиков до 400000 тонн у гигантских супертанкеров, являющихся крупнейшими в мире судами. Размеры танкеров зависят от их грузоподъемности. Речные танкеры имеют грузоподъемность от 150 до 5000 тонн и скорость хода 10-20 км/ч. Грузоподъемность речных наливных барж достигает 12000 тонн.

Газовозы предназначены для перевозки сжиженных природных и нефтяных, т.е. выделяющихся при добыче нефти газов - метана, пропана, бутана, аммиака. Эти газы, являющиеся превосходным топливом и ценным сырьем для химической промышленности, перевозят в сжиженном состоянии, в охлажденном состоянии (в изолированных цистернах) или под давлением.

В отличие от танкеров, грузовые танки которых образуют элементы конструкции корпуса, газовозы имеют вкладные грузовые цистерны - цилиндрические (вертикальные или горизонтальные), сферические или прямоугольные. Газовозы, предназначенные для перевозки сжиженного природного газа метана, который перевозятся в охлажденном состоянии (до -161,5° С), имеют только прямоугольные цистерны с надежной изоляцией.

Для выполнения грузовых операций газовозы оборудуют грузовой системой, состоящей из насосов, компрессоров, трубопроводов и промежуточной цистерны. Так как в грузовые цистерны принимать водяной балласт запрещается, на газовозах оборудуют балластные цистерны (в двойном дне или по бортам).

Транспортировка сжиженных газов связана с повышенной взрывоопасностью груза. Во избежание образования взрывоопасных газо-воздушных смесей на газовозах предусмотрена надежная вентиляция и компрессорных отделений, располагаемых в носу, и сигнализация об образовании опасных концентраций газа. Для тушения пожаров обычно применяют углекислотную систему.

В настоящее время быстро развивается класс комбинированных судов, то есть судов, приспособленных дли перевозки нескольких определенных родов груза, что очень выгодно при встречных морских перевозках, так как исключает порожние балластные пробеги. К этому классу грузовых судов относятся нефтерудовозы, хлопколесовозы и тому подобные.

МОРСКИЕ ПАРОМЫ бывают железнодорожные, железнодорожно-автомобильные, автомобильно-пассажирские и пассажирские. Они служат для перевозки железнодорожных вагонов, автомобилей, а также пассажиров на паромных переправах, связывающих сухопутные дорожные артерии. Кроме того, широкое распространение получили автомобильно-пассажирские паромы - для морских путешествий.

Внешне морские паромы схожи с пассажирскими судами и отличаются наличием специальных грузовых палуб.

ЖЕЛЕЗНОДОРОЖНЫЕ ПАРОМЫ имеют одну грузовую палубу, а автомобильные паромы - одну-две. Но так как погрузка автомобилей на палубу осуществляется обычно с берега на уровне одной из палуб, то для перевода их на другую палубу используют лифт или наклонные съезды - пандусы.

На железнодорожных паромах въезд на грузовую палубу осуществляют с кормы, на автомобильных - с кормы, с носа или борта. Входные проемы (лацпорты) закрывают откидными крышками. На некоторых автомобильных паромах откидывается в носу часть конструкции корпуса - так называемый откидной нос. Пассажирские помещения, включающие сидячие и спальные места в зависимости от длительности рейса, а также салоны, бары, рестораны на судах-паромах располагают в надстройке. Паромы имеют обычно два поста управления (в носу и корме), успокоители качки и подруливающие устройства для обеспечения хорошей маневренности при швартовках.

www.galtrans.lviv.ua

Самый большой сухогруз в мире «Berge Stahl»



Сухогруз под названием «Berge Stahl» является самым большим в мире в классе таких морских судов.



Владельцем является одна из самых крупных в мире норвежская компаний «Bergesen D.Y. Shipping AS». Она основана в 1935 году. Ее флот насчитывает около 95 судов различного типа и размеров: газовозы, танкеры, контейнеровозы и прочие корабли. В компании работают около 3500 человек по всему миру. Сухогруз был построен в 1986 году на самой большой верфи в мире «Hyundai Shipbuilding & Heavy Industries» и предназначен для перевозки железной руды. Первым хозяином судна стала судовладельческая компания из Либерии, затем за 115000000 долларов сухогруз выкупила норвежская корпорация.



Название сухогруза переводится как «стальная гора». Длина судна«Berge Stahl» равняется длине трех с половиной полей для регби и оборудован десятью отдельными друг от друга грузовыми отсеками, в которые помещается руда. Грузоподъемность сухогруза равна 365000 тонн. На его борту может спокойно уместиться Эйфелева башня, но груз корабля - железная руда. Ни одно грузовое судно в мире не может перевезти столько за один раз. За один рейс сухогруз «Berge Stahl» доставит столько руды, что ее будет достаточно, чтобы выковать мост «Golden Gate» («Золотые ворота»). Грузовые трюмы настолько большие, что для чистки и покраски при их периодическом обслуживании пользуются лифтами или прибегают к помощи скалолазов.

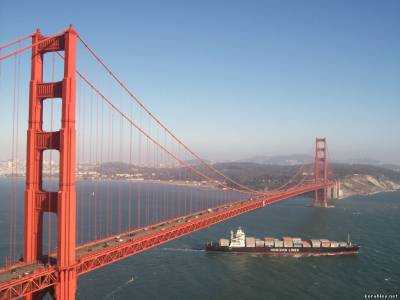

мост «Golden Gate»





Силовая установка сухогруза развивает достаточно мощности, чтобы привести в движение такое большое судно, а сама имеет размеры девять на девять метров. Диаметр винта 9,5 метра, а высота руля  9 метров.



Морское судно берет груз в Китае, Западной Австралии, Южной Африке, где позволяет глубина и перевозит его лишь в два порта в мире: «Europort» в Роттердаме, Нидерланды, и «Terminal Maritimo» в Понт-да-Мадейра в Бразилии. Терминал в Бразилии имеет несколько пунктов с глубиной превышающей осадку загруженного сухогруза. В порт Роттердам от экипажа судна требуются точные сроки прибытия, так как высокие приливы в районе для безопасного прохода корабля в акваторию имеют большое значение, причем продолжительность прилива всего 10 минут, следующий наступает через 12 часов. Чтобы попасть в другие порты мира сухогруз отгружают прямо в море, а затем при помощи буксиров заводят в гавань. Иногда требуется помощь десяти буксиров.

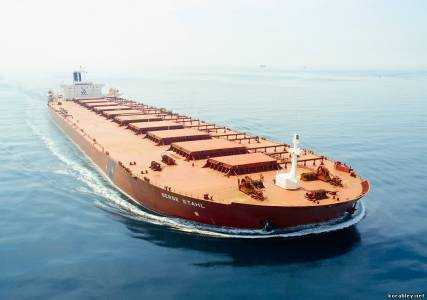

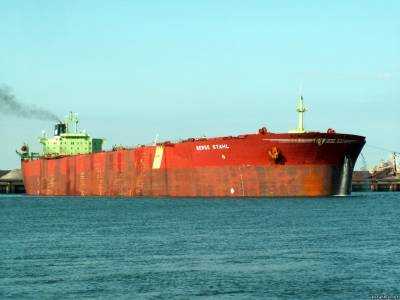

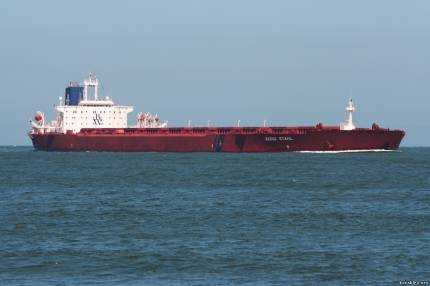

сухогруз «Berge Stahl» фото

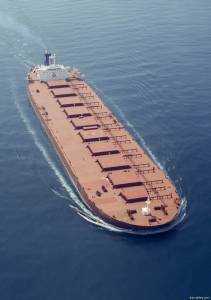

гигантский сухогруз









опасная осадка сухогруза «Berge Stahl» предполагает тщательное планирование каждого маршрута

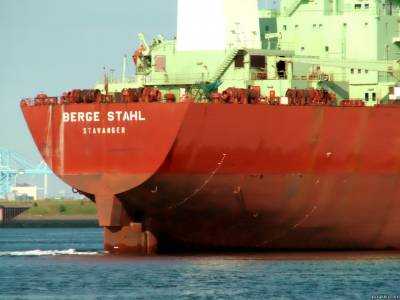

 на борту сухогруза «Berge Stahl»



в порту сухогрузу «Berge Stahl» всегда требуется помощь буксиров

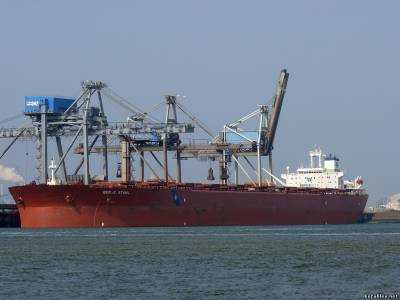

сухогруз «Berge Stahl» в терминале

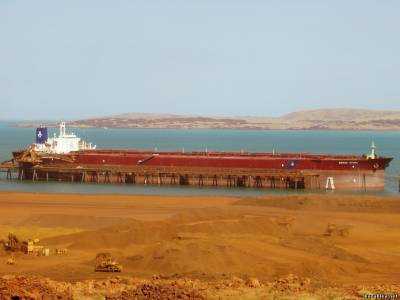

сухогруз «Berge Stahl» на погрузке





сухогруз «Berge Stahl» на разгрузке


По прибытию в порт сухогруз ставят в специальный терминал, где высота крана для разгрузки железной руды равна 19 этажам, а его ковш захватывает 63 тонны за раз. Когда хранилище в трюме опустевает в него опускают минитрактор, который собирает остатки груза. Для разгрузки сухогруза «Berge Stahl» требуется одна неделя. После разгрузки трюмы обрабатывают, чтоб не ржавели.



На сегодняшний день сухогруз «Berge Stahl» вот уже двадцать с лишним лет без аварий бороздит морские просторы, и совершил перевозку около 67 миллионов тонн руды и 73 рейса по всему миру. Сухогруз считается одним из уникальных инженерных судостроительных проектов.

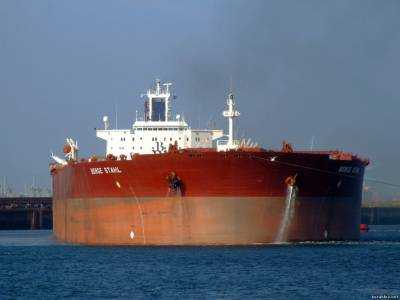

сухогруз «Berge Stahl» в порту Роттердам, 2007 год


Технические данные сухогруза «Berge Stahl»:
Длина - 342 м;
Ширина - 63 м;
Осадка - 23 м;
Дедвейт - 364767 тонн;
Силовая установка сухогруза - дизельные двигатели типа «Hyundai B&W» 7L90MCE;
Мощность - 27610 л. с.;
Скорость - 13,5 узла;
Экипаж - 24 человека;

korabley.net

Типы морских грузовых судов | Работа в море и крюинг

Танкеры

Танкеры - суда, для перевозки грузов наливом, как правило, это различные нефтепродукты, химия, сжиженный газ, цемент, и вино. Не имеют специального грузового оборудования, только большие емкости для перевозки-танки.Корпус танкера представляет собой жесткий металлический каркас, обшитый металлическими листами. Корпус разделен переборками на ряд отсеков (танков), которые и заполняются наливными грузами. К таким грузам относятся нефть и нефтепродукты, жидкий газ, вино, масло и т.д. Основная масса танкеров имеет двойное дно и двойные борта, это сделано для предотвращения разливов нефтепродуктов в акватории морей и океанов. Суда, предназначены для перевозки жидких грузов без упаковки, т.е. наливом, появились на рубеже 19-20 веков. Они были невелики и имели всего несколько небольших трюмов. С появлением автомобилей и ростом потребности промышленности в нефтяных ресурсах, танкеры начали свое бурное развитие. Стремительно увеличиваются размеры и грузоподъемность танкеров. Рост размеров танкеров соответственно снижает себестоимость перевозки груза. Появились крупнотоннажные танкеры и супертанкеры: VLCC – Very Large Crude Oil Carrier – (англ.: очень большое судно для перевозки сырой нефти) и ULCC – Ultra Large Crude Oil Carrier – (англ.: сверх большое судно для перевозки сырой нефти). Но их рост не беспределен, так например уже очень большие супертанкеры не могут заходить в некоторые порты по своим габаритам и осадке, имеются также трудности в управлении такими судами. Есть мнение, что сейчас большинство крупнотоннажных танкеров достигло своих оптимальных размеров.

Процесс погрузки/выгрузки происходит достаточно быстро, т.к. суда оборудованы мощными насосными системами. Для приема и обработки крупнотоннажных танкеров многие порты выносят далеко в море свои нефтяные причалы, которые соединены с берегом нефтепроводом, либо обрабатывают их на рейде.

Большое распространение получили различные суда для перевозки сжиженных газов, жидких химикатов, кислот, щелочей и т.д. Многие суда могут одновременно перевозить до 5-6 видов различных жидких грузов. Наливной флот очень востребован и составляет значительную часть мирового судового тоннажа.

Балкеры

Балкеры(to bulk(англ.)-насыпать) - суда для перевозки насыпных грузов. Также не имеют специальных грузовых механизмов, только большие трюмы для груза.Само появление этого типа судов (Bulk Carrier), объясняют возрастающими потребностями экономически развитых стран в бесперебойном обеспечении производств сырьевыми ресурсами и соответственно, перевозок таких грузов. Это, как правило, однопалубные суда с большими трюмами, которые наилучшим образом приспособлены для перевозки навалочных грузов и их погрузки/выгрузки. Трюмы закрываются крышками, которые могут сдвигаться, складываться, открываться и т.д. Балкеры не имеют своего перегрузочного оборудования. Они предназначены для перевозки зерна, руды, угля и других насыпных грузов. С течением времени балкеры начинают перевозить не только навалочные, но и жидкие грузы. Появились комбинированные суда. В оборот вошли так называемые суда типа OBO (Ore Bulk Oil –руда, навалочный груз, нефть) и OBC (Ore Bulk Containers – руда, навалочный груз, контейнеры). Появились также суда, предназначенные для перевозки навалочных грузов и автомобилей. Часть трюмов этих судов служит для перевозки автомобилей, и оборудована специальными подвесными платформами для их загрузки. Все это технические новшества сделаны для того, чтобы обеспечить максимально эффективное использование этих судов в перевозке грузов различного назначения. Постоянно меняющаяся конъюнктура спроса и предложения сырьевых ресурсов вносит свои корректировки в грузовые перевозки и модификацию судов, предназначенных для этих перевозок.

Сухогрузы

Универсальные сухогрузные суда - перевозят генеральный груз, а также тяжеловесный и негабаритный груз. Эти суда в основном предназначены для перевозки генеральных грузов в упаковке, а также негабаритных и тяжеловесных грузов. Они имеют несколько трюмов с большими люками для облегчения погрузочно-разгрузочных работ. Те грузы, которые не проходят в трюмы, надежно закрепляются на палубе с помощью тросов и специальных приспособлений. Сухогрузные суда оборудованы грузовыми кранами и стрелами для погрузки и разгрузки. Особое внимание при погрузке в трюмы уделяется тому, чтобы избежать малейшего смещения груза, т.к. это может привести к опрокидыванию судна.К этому типу судов можно отнести и рефрижераторные суда, которые осуществляют перевозки мяса, рыбы, фруктов. Они также снабжены различными приспособлениями для погрузки/разгрузки.

Универсальные сухогрузные суда удобны тем, что могут вставать у причалов, не оборудованных перегрузочной техникой и сами производить погрузку/выгрузку.В последнее время появились устойчивые тенденции в увеличивающихся перевозках негабаритных и тяжеловесных грузов. Это различное оборудование для промышленности и добывающих производств.Универсальные сухогрузные суда уверенно держат свои позиции в вопросах перевозки грузов, необходимых для бесперебойной работы многих отраслей мировой экономики.

Ролкеры

Ролкеры - суда для перевозки грузов, использующие горизонтальный способ погрузки –выгрузки.

Основные типы таких судов:

- тип «ро-ро» - только горизонтальный способ погрузки – накатная техника, грузы на европаллетах,

- тип «ло-ро» - смешанный тип погрузки –горизонтальный и вертикальный (т.е. с помощью крана)

Увеличение международных перевозок груза и унификация самих генеральных грузов повлекли за собой необходимость в новых технологиях перегрузки и соответственно, новых судов для этих целей. Это специальные суда - ролкеры, с горизонтальным способом погрузки (англ. roll on - roll off – вкатывай - выкатывай). Они предназначены для перевозки автомобилей, другой колесной техники, ролл – трейлеров, контейнеров на полуприцепах или площадках, а также грузов на поддонах или европаллетах, которые завозятся на грузовые палубы ролкера вилочными погрузчиками. По конструктивным особенностям, целевым назначениям, районам плавания и видом перевозимых грузов, ролкеры можно условно разделить на следующие виды судов:

  • грузовые ролкеры;
  • автомобильно-пассажирские и железнодорожные паромы;
  • автомобилевозы;
  • комбинированные и многоцелевые суда.

Суда – ролкеры используются как в линейном, так и в трамповом судоходстве. Очень распространены при перевозках грузов в Европе, но могут с успехом использоваться на трансокеанских линиях, например из Европы в Америку или Азию.

Сами ролкеры получили свое применение в годы второй мировой войны в десантных операциях. Одно из основных преимуществ накатной технологии - это возможность использования для грузовых операций практически любые причалы и порты. Широкое применение в перевозках грузов эти суда получили в 60-х годах.

Первый специализированный грузовой ролкер начал эксплуатироваться датской компанией «ДФДС» в конце 60-х годов. Появление таких специализированных судов вызвало достаточно большое недоверие многих известных судовладельческих компаний, занятых в морских перевозках. В первую очередь это было вызвано высокой стоимостью строительства таких судов. Но способность организации погрузки – выгрузки практически на любых причалах быстро выдвинуло ролкеры на передовые позиции в международной перевозке грузов.

Погрузка и разгрузка ролкеров осуществляется при помощи грузовой рампы, соединяющей борт судна с причалом. Существуют кормовые, носовые и бортовые рампы. Наиболее часто применяются кормовые пампы, которые бывают двух видов: прямая или угловая. Угловая более универсальна, т.к. позволяет судну швартоваться и производить разгрузку у любого причала, тогда как прямая рампа может обеспечить погрузку – выгрузку грузов только если судно становится кормой к причалу. Сам причал в свою очередь должен иметь форму перевернутой буквы «Г». Бортовые и носовые рампы используются в качестве дополнительных к кормовым, для возможности обеспечение погрузки или выгрузки одновременно в два потока.

В 70-80 годы ролкерный флот развивается быстрыми темпами. Ролкеры выходят на рынок контейнерных перевозок, используя все свои «фирменные» преимущества для перевозки грузов.

Ролкер, осуществляющий перевозку контейнеров на верхней палубе, имеет возможность одновременно производить погрузку или выгрузку контейнеров с палубы специальными кранами – контейнерными перегружателями, а из грузовых помещений через кормовую рампу закатывать или выкатывать колесную технику, и прочие ро - ро грузы, увеличивая в разы скорость грузовых операций.

Многие ролкеры имеют собственный парк специальной перегрузочной техники, что позволяет значительно ускорить процесс разгрузки судна. Это вилочные погрузчики, тягачи для ролл – трейлеров, тельферы и т.д.

Паромы

К ролкерам можно отнести и паромы, т.к. все они загружаются накатной техникой через специальные устройства для заезда техники – кормовые или носовые аппарели.

Паромы относятся к категории накатных пассажирских судов. Судно считается пассажирским, если оно перевозит более 12 пассажиров. Расцвет пассажирского флота пришелся на период между двумя мировыми войнами, т.е. в то время они были наиболее востребованы, строились очень быстрыми темпами и все время модернизировались. В начале и середине 20 века пассажирские перевозки через Атлантический океан пользовались большим спросом. Увеличивающийся пассажиропоток между Старым светом (Европой) и Америкой порождал серьезную конкурентную борьбу между крупными судостроительными и судоходными компаниями. Ведущие компании Германии, Англии, Франции, Италии боролись за перевозки пассажиров. Для достижения этого делалось все: увеличивались размеры океанских лайнеров, повышался комфорт, но самым главной составляющей была скорость. На это делались ставки. Даже появился специальный приз: «Голубая лента Атлантики». Этим призом награждались самые быстроходные лайнеры Атлантики. Это была своего рода «гонка современных чайных клиперов». Но в двадцатом веке звучат другие имена: «Мавритания», «Бремен», «Европа», «Нормандия», «Куин Мэри» и «Куин Элизабет». Абсолютный рекорд скорости поставил лайнер «Юнайтед Стейтс»: он пересек Атлантический океан за 3 дня 10 часов и 40 минут, показав при этом скорость 35,5 узлов. Но такие скорости уже не вписываются в положительные коммерческие показатели пассажирских перевозок, т.к. достигалось это за счет очень большого увеличения мощности, и соответственно огромного расхода топлива. Поэтому «Юнайтед Стейтс» стал убыточным и был поставлен на прикол.

Но с развитием авиации, в особенности перелетов с континента на континент, постепенно наметилось падение спроса на морские пассажирские перевозки. Вполне понятно, что большинство пассажиров стали предпочитать авиаперелеты. С течением времени и условий рынка, пассажирские суда становятся круизными (англ. cruise – морское путешествие), т.е. используются не столько для морских перевозок людей, сколько для морских путешествий, в т.ч. кругосветных. Они становятся более комфортабельными, просторными, с многочисленными сервисами и развлечениями, словом полностью удовлетворяют желаниям пассажиров.

Паромы среди пассажирских судов представляют отдельную группу. Они предназначены для перевозки пассажиров и колесных грузов (легковых автомобилей, трейлеров, сельскохозяйственной, дорожной и промышленной техники и т.п.), а также железнодорожных вагонов. Очень активно паромное сообщение начало развиваться в начале 70-х годов прошлого столетия. Паромное сообщение очень развито в Европе, особенно в Балтийском, Северном, Средиземном и Адриатическом морях, странах Азии. Это связано с высоким индустриальным развитием Европейских стран, хорошим уровнем жизни, что позволяет людям путешествовать вместе со своими автомобилями, а также большим объемом международной торговли, и соответственно, значительным ростом перевозок груза автомобильным транспортом.

Особенности конструкции паромов в том, что на одной или нескольких нижних палубах размещаются грузовые и легковые автомобили, железнодорожные вагоны, другой накатный груз. Для заезда колесной техники на паром используют носовые и кормовые рампы, специальные устройства для въезда автомобилей, и бортовые лацпорты – специальные технологические отверстия. Для выгрузки колесной техники обычно используют т.н. «сквозную» систему движения: въезд в одни ворота, выезд - в другие. Как говорилось выше, для перевозки автомобилей используется одна или несколько палуб. Если на пароме несколько палуб, то машины передвигаются с палубы на палубу на лифтах или по специальным наклонным площадкам – аппарелям. На некоторых паромах применяются откидные платформы для легковых автомобилей, что существенно повышает загрузку парома. Эти платформы оснащены наклонными заездами наподобие аппарели. Обычно высоту автомобильных палуб устанавливают из расчета свободного заезда и размещения на ней по высоте стандартной еврофуры, т.е. - 4,0-5,0 м. На некоторых паромах есть специальная техника - тягачи для трейлеров, вилочные погрузчики для перемещения и размещения палубного груза. По уровню комфорта для пассажиров паромы практически ничем не отличаются от пассажирских круизных судов. Они имеют развитую инфраструктуру развлечений и отдыха, рестораны, магазины, салоны красоты, фитнесс и спа-центры.

Контейнеровозы

Появление в 60-х годах прошлого столетия универсальной тары для перевозки грузов – контейнера, обусловило появление специальных судов – контейнеровозов. Суда – контейнеровозы подразделяются на две группы: морские и фидерные.Морские контейнеровозы наиболее распространены в судоходстве. Они выполняют рейсы на межконтинентальных линиях – Европа – Азия, Европа - Северная и Южная Америки и т.д. Естественно, что морские контейнеровозы перевозят гораздо больше контейнеров, чем фидерные. Фидерные суда в основном работают на доставке контейнеров из малых портов в большие, где контейнеры консолидируются и грузятся на морские и океанские суда для дальнейшей перевозки на другие континенты. Рынок контейнерных перевозок очень динамичен. Буквально за два десятилетия контейнерные перевозки вышли на первое место в мире. Вместе с их развитием началось массовое строительство новых типов контейнеровозов. Конструктивно, суда – контейнеровозы устроены таким образом, что их трюмы оборудованы вертикальными направляющими, по которым контейнера ставятся в трюм один на другой наподобие кубиков в детской игре. При этом направляющие выполняют две роли – облегчают погрузку контейнеров и исключают горизонтальное смещение при качке. Для наиболее рационального использования контейнеровозов, часть контейнеров после загрузки трюмов, грузится на палубу. Особое внимание уделяется размещению и креплению контейнеров на палубе, т.к. они подвержены всем превратностям морской стихии. Контейнера на палубе крепятся специальными приспособлениями: штангами, цепями, талрепами. Обычно соотношение между контейнерами в трюмах и на палубе примерно три к одному. Как правило, контейнеровозы не имеют никаких грузовых приспособлений для разгрузки контейнеров. У контейнеровозов очень высокие палубные надстройки, где помещаются каюты экипажа и технические помещения, чтобы несколько ярусов контейнеров на палубе не закрывали обзор. Носовые мачты оборудованы телекамерами. Все современные контейнеровозы имеют очень сильную техническую оснащенность, и оборудованы по последнему слову техники.


www.seajobs.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
