Широкополосный RTL-SDR приёмник. Слушаем радиолюбительские переговоры на компьютере и на телефоне.
Как вы знаете, я интересуюсь тематикой раций, и даже иногда делаю обзоры на некоторые свои девайсы.Вот и сегодня я решил рассказать про довольно интересную штуку. Приёмник сигналов RTL-SDR построенный на базе R820T 8232.
Также расскажу, как настроить этот приёмник для работы на компьютере и на android телефоне\планшете.
Итак, про SDR приёмники уже есть несколько обзоров. Поэтому я не буду подробно рассказывать, что это.
Скажу лишь что можно купить более дешевый вариант приёмника, и доделать его паяльником.
Типа такого:
Можно купить kit-набор. Типа такого:
(изображение взято с этого сайта)
И собрать приёмник, потратив на это несколько вечеров, заодно прокачав скилл паяльщика.
Или же сделать как я: купить уже готовое к приёму всего нужного изделие, которое можно использовать без танцев с бубном. Разница в цене не сильно большая, поэтому я купил готовый приёмник, с дополнительной платой, всеми нужными перемычками в нужных местах, и даже двумя выходами под антенны.
• охватывает УКВ и увч 24-1766 МГц
• до 3.2 М частота Дискретизации (~ 2.8 МГц стабильный)
• приемник режимов, МСЧ, FM, ПРОИЗВОДСТВО USB, LSB и CW
Что это значит? А это значит, что мы можем слушать передачи на следующих диапазонах:
13-15Мгц это дальние вещалки на подобии голоса америки.
15-28МГц можно услышать любительскую радиосвязь.
27.135МГц это канал дальнобойщиков (удобно слушать в дальних поездках).
30-50МГц может находиться скорая помощь.
87.5-108МГц это обычное фм радио.
109-500МГц самое интересное)
108-136МГц это авиадиапазон (тут разговаривают пилоты, не без шуток и приколов)
137-138МГц это диапазон спутников NOAA (погода со спутника в низком разрешении)
144МГц опять же радиолюбители
150МГц это жд диапазон.
433МГц тоже радиолюбители, рации-болтушки, брелки сигналок, шлагбаумов и прочего эфирного мусора
446МГц тоже болтушки
дальше уже зависит от города, кстати, полиция тоже где-то тут) но где- не скажу)
~900МГц сотовая связь.
Еще больше инфы можно почерпнуть на сайте rtl-sdr.ru
Теперь непосредственно про приёмник.
Приёмник был заказан на банггуде. (там он был в наличии, на момент покупки. И цена была хорошей.) Заказывал 2 приёмника:
Доставка заняла 30 дней. На почте получил посылку с двумя коробками. Одна коробка с приёмником пока лежит до лучших времен (позже поставлю в машину) а первая используется для тестирования и настройки.
Приёмник приходит в обычной коробке. Которая еще и малость пострадала:
Внутри находятся приёмник, антенна, mini-usb кабель:
Больше по сути ничего и не надо.
Подробности.
Кабель:
Кабель самый обычный mini-usb. Я его кстати даже не стал использовать. Так как у меня есть свой, более длинный и качественный.

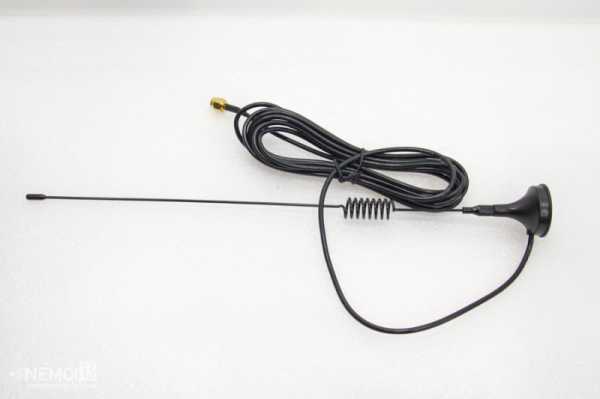

Антенна:
Имеет магнитную площадку. Магнит довольно крепкий. Хорошо держится на вертикальных металлических поверхностях.
Сам приёмник:
Ничем не примечательная коробочка.
Имеет размеры 90*50*22мм:
С одной стороны, имеются разъемы для подключения двух антенн:
С другой стороны, разъём mini-usb для подключения к компьютеру и светодиод индикации питания:
Если не знать наверняка, даже и не понять, что это за устройство такое. Тем более что никаких опознавательных надписей на коробке нету. (да и они не нужны)
Пара фоток в интерьере, вместе с рацией wouxun:
В комплекте идёт только 1 антенна, несмотря на наличие двух разъёмов для разных частот.
Для работы на частотах 100khz-30MHz нужно докупать вторую антенну. При условии, что вы хотите чтото слушать в этом диапазоне.
Перед тем как использовать, я решил разобрать приёмник. Причина проста. Внутри что-то как-то странно болталось. (болтанка присутствует на обоих экземплярах приобретенных мной приемников)
Весь процесс разбора состоит из выкручивания 4 винтиков:
Даже на фото видно, что распаяно всё аккуратно. Следов флюса или прочего криминала не видно.
Видно, что это DVB приёмник распаянный на плате. Основные чипы R820T и 8232:
Больше рассказать ничего не могу. Так как не силён в схемотехнике. На фото всё итак видно.
Теперь про то что гремело внутри. Это сама плата. Она немного меньше пазов корпуса и немного короче. Потому и болталась внутри. Я этот вопрос решил просто. Приклеил вспененный 2-сторонний скотч внутри корпуса, и вставил плату на место:
Всё закрутилось плотненько. Люфт и болтание ушли.
Теперь расскажу про настройку и тестирование:
Для работы с приёмником на Windows комплютере, нам нужно использовать программу sdrsharp
Я качал её тут.
Для установки правильных драйверов, нужно запустить программу zadig.exe
Если в сборке с шарпом у вас ее нет, можно скачать тут.
Запускаем, выбираем options — list all devices
После этого нужные драйвера будут установлены в системе, и можно запускать программу SDRSharp.
Тут всё просто. В настройках выбираем нужный порт, и нажимаем кнопку старт:
Частоты можно вводить как вручную, так и использовать различные плагины для сканирования.
(работа с программой потянет на отдельную статью, уж очень много в ней возможностей. Поэтому я показываю поверхностно, а заинтересованные могут уже найти в интернете подробности)
Для чего нужен подобный приёмник?
Несмотря на комментарии про всякие злодеяния, и про то что посодють, этот приёмник на самом деле вполне легален. И использовать его можно в легальных целях. Да и к тому же слушать эфир у нас НЕ ЗАПРЕЩАЕТСЯ. А передать что-то в эфир с помощью этого приёмника невозможно. Поэтому с помощью приёмника мы можем послушать радио. Да, обычное радио. Вдруг у вас нет ни одного устройства умеющего принимать сигналы местных радиостанций, а радио послушать ужасть как хочется-приёмник поможет.
Еще с помощью приёмника можно послушать радиолюбителей, вещающих на частотах 15-28МГц
Но нужна более мощная антенна. Та что идёт в комплекте позволит принимать сигнал только находясь недалеко от источника этого самого сигнала.
Еще с помощью приёмника можно проверять рации. Классическая ситуация: принесли старую рацию без дисплея. Рабочую, но неизвестно на какой частоте. Можно данный приёмник использовать для выявления. (конечно есть отдельные приборы для замера частоты и мощности, но если есть приёмник, можно обойтись им)
Ну и, например, поехали мы в дальнюю дорогу. Своим ходом на машине. Почему бы нам не настроить приёмник на частоту дальнобойщиков СВ (
Кстати именно для прослушивания CВ диапазона не обязательно подключать приёмник к ноутбуку. Можно использовать телефон на android. И не только для этого диапазона.

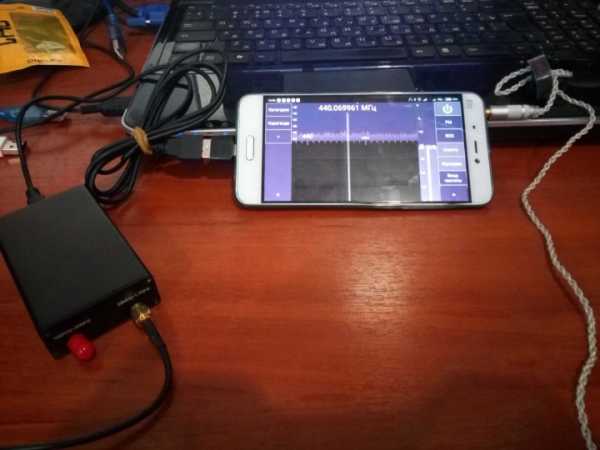

Я подключил приёмник к своему Xiaomi Mi5 через копеечный OTG-адаптер. Тут настройка еще проще чем на компьютере:
Идём на 4PDA.ru и качаем программу SDR Touch
Вместе с программой качаем Rtl-sdr driver 3.06 и ключ для получения полного функционала. (можно конечно купить ключ на маркете, но я старый пират, которому претит платить за софт)
Устанавливаем на телефон:
Скриншоты с приложения:
Как видим всё прекрасно работает, и также позволяет слушать эфир.
Я проверял этот приёмник с моими рациями Baofeng, Wouxun, WLN. Всё прекрасно ловится.
Также при помощи сканера смог найти несколько частот, на которых шли разговоры. Что подтверждает работоспособность приёмника.
Приёмник у меня в основном для хобби, но есть интерес послушать коротковолновиков из других стран, поэтому сейчас выбираю антенну к этому приёмнику (буду благодарен если в комментариях предложите свои варианты)
Этот приёмник отличный вариант для людей, интересующихся радио. Он позволяет узнать много нового, а также слушать эфир без покупки дорогого оборудования.
Отговаривать или рекомендовать к покупке этот товар я не могу. Слишком специфичный товар. Я лично покупкой прям очень доволен. И это самое главное.
В следующем месяце у меня планируется дальняя поездка на машине, и я ее жду не столько ради цели поездки, сколько ради возможности послушать переговоры и протестировать приёмник в полевых условиях.
mysku.ru
27 135 мгц слушать онлайн
27 мгц слушать онлайн
В разделе Прочее компьютерное на вопрос Через компьютер можно прослушивать радио, а можно ли… заданный автором Женек лучший ответ это Интернет-Радио:
==
Или сайты:
ссылка — FM и Интернет радиостанции со всего мира. (Более 2115 радиостанций)
Для прослушивания радиостанций на сайте Sradio.ru у Вас должен быть установлен проигрыватель Windows Media, или iTunes или Winamp. Также на сайте даны коды радиостанций для их размещения на сайте, в дневнике или на форуме.
— e-Радио. Ру Более 900 каналов радио.
— 101 Радиостанция
— Рамблер-Аудио.
— MOSKVA.FM
— J-Radio
Нужен Winamp
Программы для интернет-радио:
==
ZЭфир v6.1 — Можно бесплатно слушать через интернет 434 радиостанции на любой вкус из 10 стран. Список: Россия, Украина, Беларусь, Армения, Великобритания, Швеция, Германия, США, Болгария. Чтобы добавить радиостанцию в «Избранное» или удалить ее, нажмите правую кнопку мыши.
Stream Radio — Программа для приема интернет-радио.
Поддерживает прием потокового радио Shoutcast (MP3), Icecast (MP3, OGG), WMA и AAC — всего более 100 радиостанций, вещающих на русском языке, и более 300 зарубежных радиостанций.
Также с помощью Screamer Radio можно записать сигнал интернет-радио в mp3 или GG форматах.
Или с помощью программ:
===
1) All-Radio v2.85 сайт:
All-Radio v2.85 предназначена для прослушивания РАДИО и просмотра ТВ на компьютере через Интернет.
В программе собраны почти все РАДИО и ТВ станции, вещающие на русском языке, удобно сгруппированные по странам.
2197 радиостанций: Русское радио, Радио Шансон, Радио Европа плюс, Наше радио, Радио Хит ФМ, Радио 7 на семи холмах,
Радио Максимум,
912 тв-станций: Телеканал Мир ТВ, телеканал Рамблер ТВ, телеканал Вести, телеканал РБК ТВ
119 видео каналов и многое другие.
All-Radio умеет работать в фоновом режиме, что позволяет заниматься другими делами на компьютере под звуки любимого радио.
С All-Radio слушать интернет радио и смотреть телевизор удобно и легко. Программа представляет собой оболочку, которая
взаимодействует с сервером. Уникальность программы в том, что Вам не надо обновлять программу в целях пополнения списка
станций, так как при входе автоматически берутся последние списки с нашего сервера.
Пример выбора программы:
Выбери вкладку Raadio; ниже вкладку Russia 101 ALL Server; ниже вкладку станцию Kolybelnaja
2) Или программа AnyTV 2.25
AnyTV 2.25 — Бесплатная программа для просмтра ТВ и прослушивания радиостанций через интернет.
3) Online TV Player Basic 4.8
Online TV Player Basic 4.8 — программа для просмотра более 850 беплатных телеканалов и прослушивания более 1500 онлайн-радиостанций.
Особенности — несложный интерфейс и возможность изменения внешнего вида путем смены скина.
Привет! Вот подборка тем с ответами на Ваш вопрос: Через компьютер можно прослушивать радио, а можно ли…
Ответ от 777NIKITOS777[гуру]
я тоже искал, но не нашёл, тоже хотел поржать
Ответ от Антошка Антошкин[гуру]
при наличии доп. оборудования — всё возможно.
Ответ от Василий пупырышкин[эксперт]
купить фм-тюнер и прослушивать 🙂
Ответ от Николай панков[гуру]
в винаме более 500 радиостанций.
Ответ от 175461[новичек]
А через приложение zello можно слушать 15 канал? Как?
Ответ от 2 ответа[гуру]
Привет! Вот еще темы с нужными ответами:
УВБ-76 на Википедии
Посмотрите статью на википедии про УВБ-76
Ответить на вопрос:
22oa.ru
Радиолюбительский эфир онлайн — Радионаблюдатель (SWL)
Современные технологии и растущая пропускная способность сети Интернет позволяют делать то, что несколько лет назад могли позволить себе не многие. Потоковое мультимедиа стало доступно относительно недавно. Сначала можно было подключиться к вещанию радиостанций, а когда мощности выросли, то стало возможно смотреть онлайн-ТВ. Сейчас потоковые мультимедиа захватили Интернет. Слушать вещательные радиостанции онлайн сейчас не проблема. А как же с другими радиостанциями, например, радиолюбительскими?
Как слушать радиолюбителей через Интернет
Технологии выручают и здесь. Цифровой радиоприемник позволяет принимать и транслировать в сеть практически любые сигналы в своем рабочем диапазоне.
Управлять SDR-приемником можно дистанционно через сеть. Обычно такой сервис называется WEBSDR (программно управляемый радиоприемник во всемирной сети).
Суть сводится к следующему. Цифровой SDR-приемник подключается через сервер к сети Интернет. За остальное отвечает программное обеспечение. “Железо”, естественно должно обладать достаточной мощностью, а канал сети – пропускной способностью.
Плата SDR радиоприемника с выходом в сеть
Технология SDR позволяет нескольким пользователям одновременно настраиваться на различные частоты и режимы. Хитрость в том, что SDR-приемник принимает весь спектр сигналов в диапазоне пары мегагерц, а слушатель выбирает “свой участок”. Таким образом, за “максимальное количество пользователей” отвечает звуковая карта, сервер и канал сети, а не SDR-приемник. Приемник отвечает только за кусок спектра. Иначе говоря, напьются все, кто поместится на берегу ручья.
Адреса WEB-SDR приемников
Начинающему радиолюбителю-наблюдателю необязательно сразу покупать радиоприемник, он может воспользоваться “для пробы” онлайн радиоприемниками:
1) http://www.receiver.by/ Витебск (Беларусь)
2) http://websdr.net/ Волгодонск (Россия)
3) http://www.globaltuners.com/receiver/ список
4) Websdr.org список
5) http://www.websdr.at/ Маркт-Альхау (Австрия)
6) Wide-band WebSDR Энсхеде (Нидерланды)
7) R4UAB SAT WEBSDR
Наиболее полный список SDR радиоприемников, которые можно прослушивать через Интернет находится на сайте WebSDR project. Для работы некоторые сайты используют ПО Java, это по сути интерпретатор языка программирования Java, а другие HTML5.
Особенно полезны веб-радиоприемники для контроля сигнала собственного передатчика (трансивера), а также при настройки антенн. Это напоминает настройку аппаратуры с помощью осциллографа. Создав список WebSDR сервисов, расположенных по кругу, и снимая показания о силе сигнала вашего передатчика, можно составить приблизительную диаграмму направленности вашей антенны в горизонтальной плоскости.
Существуют также WebSDR приложения для смартфонов и планшетов:
- glSDR
- Pocket RxTx
- RF Analyzer (платная)
- HamSphere (требуется регистрация на сайте и оплата 30 евро/год)
swl.net.ru
РадиоКот :: Приемник для прослушивания дальнобойщиков.
Делалось просто из интереса по принципу, что вот вдруг и немедленно захотелось мне сделать радиостанцию или приемник. Я вывалил на стол то, что у меня есть и стал думать, как из этого сделать то, что хочется вот прямо сейчас, а не дожидаясь неделями, когда придут детали, заказанные через Интернет, т.к. всего вероятнее, что через неделю мне это уже будет неинтересно и мысли мои будут совсем о другом.
Само собой приемник работает с АМ модуляцией на частоте 27,135 МГц. Самое интересное, что мне такой приемник был не нужен, т.к. моя цель была сделать не АМ, а ЧМ приемник, но как известно, что параметры приемника в основном зависят от его ВЧ части и примененных фильтров в УПЧ, а в нашей местности никто не работает в диапазоне СВ кроме дальнобойщиков. Мне же нужно было проверить приемник сделанной по подобной структуре. Условия приема дальнобойщиков у меня сложные, поэтому я решил, что если приму их на данный приемник, то переделав его для приема ЧМ, получу приемлемые мне результаты.
Статья не предназначена для копирования. Предназначена для тех, кто сам экспериментирует с разными схемами. Понятно, сначала определяем требования к приемнику. Мои требования были в первую очередь, что бы была свобода в выборе кварца. Это можно обойти, если в качестве фильтров в УПЧ применить дефицитные сейчас каркасы, применявшиеся раньше для фильтров ПЧ, но сейчас их уже трудно найти. Да и вообще желательно обойтись без катушек с большим количеством витков и большой добротностью. Перепробовал несколько схем. Добился того, что в приемнике супергетеродине была всего одна катушка с 15-ю витками. Промежуточная частота этих приемников была порядка 40 кГц, поэтому в качестве фильтров в УПЧ можно было поставить полосовые фильтры на ОУ, но про это в другой статье, а здесь только про этот приемник.
Выбор преобразователя частоты.
Как говорил, их много перепробовал. Вот хотя бы на биполярных транзисторах. Про это написал в статье «CB радиостанция с АМ и минимумом катушек».
https://radiokot.ru/forum/viewtopic.php?p=3207498#p3207498
В данном случае взял схему ВЧ части на основе двухзатворного полевого транзистора КП327А. Можно и другой транзистор, вплоть до КП350 или КП306, не говоря уж об импорте. Я взял КП327 только по причине, что у меня он был. Фильтры ПЧ в данном случае выбрал один на основе готового дросселя на 1 мГн. Он является нагрузкой смесителя и полосового фильтра на ОУ. ОУ у меня были только TL072, что определило выбор величины промежуточной частоты. Она не должна быть больше 50 кГц, т.к. на более высоких частотах мой ОУ работал плохо. Если применить более высокочастотные ОУ, то промежуточную частоту можно выбрать больше. Делать ниже 30 кГц, я бы тоже не стал, хотя думаю можно и 25 кГц сделать. Как уже писал, в качестве катушки взял готовый маленький китайский дроссель на 1 миллигенри. Дроссель можно и другой в пределах 300 – 1000 мкГн. Нужно только изменить емкость в контуре. Можно также самому намотать 70 – 100 витков на маленьком ферритовом кольце, а потом подобрать емкость, что бы собственная частота контура была равна промежуточной. Как это сделать, написано здесь.
https://radiokot.ru/forum/viewtopic.php?p=2644775#p2644775
Схема ВЧ части получилась такая.
VT1 это УВЧ. Что интересно при экспериментах получилось, что чувствительность приемника довольно приемлема, если УВЧ убрать, что я и сделал для упрощения схемы в радиостанции, что описана в статье «CB радиостанция с АМ и минимумом катушек».
https://radiokot.ru/forum/viewtopic.php?p=3207498#p3207498
Кварц с приемлемой для меня частотой оказался на 27,095 МГц, что определило промежуточную частоту равной 40 кГц. Кварц оказался гармониковый, что определило схему гетеродина, т.к. кварц должен возбуждаться на третьей гармонике. Если бы был кварц не гармониковый, то в принципе гетеродин можно было бы сделать без катушки.
Второе, что бросается в глаза, это применение в УВЧ и гетеродине p-n-p транзисторов. Это сделано просто для упрощения при экспериментах. Можно поставить и n-p-n транзисторы, например КТ368 или 9018. Просто монтаж усложнится, т.к. проводов будет больше.
Для настройки приемника желательно сделать маяк-передатчик, но можно обойтись и без него. Что бы сделать такой маяк, нужен кварц или на 27,135 МГц или кратный этой частоте. У меня был на частоту 9,05 МГц. В схеме маяка он завелся на частоте 9,04 МГц, поэтому последовательно с кварцем поставил подстроечный конденсатор и выставил нужную мне частоту 9,045 МГц.
Питание и транзистор несущественно. Сделав все это, можно уже посмотреть, как работает наша ВЧ часть приемника. Сначала подключаем диодный пробник к коллектору транзистора гетеродина.
Крутим L3 и добиваемся максимума генерируемой частоты 27,095 МГц. Оно должно быть порядка 4 – 5 вольт. Маяк и ВЧ часть поставить рядом. Осциллограф подключить на выход смесителя. Должны увидеть сигнал с частотой 40 кГц.
Можно подстроить L1 и L2 по максимуму, но это не главное. Главное, это проверить собственную частоту контура Др.1, С3. Можно покрутить подстроечный конденсатор в маяке и удостоверится, что максимум амплитуды получается при частоте маяка равной 9,045 МГц. Вряд ли это получится. У меня получилось, что максимум у меня на частоте 38 кГц, а это значит, что конденсатор в контуре должен быть не 22н, а 20н. Я просто конденсатор в контуре составил из двух соединенных последовательно 22н и 220н, хотя можно составить и из двух 10н соединенных параллельно.
Как выше писал, все это проверить можно и без маячка, а с помощью синусоидального генератора перестраиваемого в пределах 35 – 45 кГц. Генератор можно сделать самому по любой схеме. Вот я описывал в статье «CB радиостанция с АМ и минимумом катушек».
https://radiokot.ru/forum/viewtopic.php?p=3207498#p3207498
Метод настройки описан там же.
Дальше у нас УПЧ. Вот полная схема приемника.
На общей схеме нумерация деталей изменилась. В дальнейшем будем придерживаться этой нумерации.
После смесителя стоит каскад на полевом транзисторе КП303И. У него три предназначения.
На общей схеме нумерация деталей изменилась. В дальнейшем будем придерживаться этой нумерации.
После смесителя стоит каскад на полевом транзисторе КП303И. У него три предназначения.
1. Уменьшить шунтирование контура Др.1, С4
2. Скомпенсировать не слишком большое усиление ОУ TL072 на частоте 40 кГц.
3. Сделать систему АРУ.
Сюда можно поставить транзистор КП327. Это избавило бы нас от применения в детекторе дефицитных сейчас германиевых диодов Д9, но у меня просто не было еще одного КП327. Вот пример такого. В этом приемнике также нет УВЧ, но это я делал в радиостанции, что бы упростить.
Второй путь избавиться от Д9 описан в статье «CB радиостанция с АМ и минимумом катушек».
https://radiokot.ru/forum/viewtopic.php?p=3207498#p3207498
Там применено два раздельных детектора на кремниевых диодах КД522.
После этого каскада идет полосовой фильтр на ОУ. Схема его стандартная. Его средняя частота 40 кГц. Подстраивается резистором R8. Дальше идет собственно УПЧ на ОУ TL072. За ним детектор и УНЧ.
Теперь настройка.
Я исходил из своих возможностей, что есть в наличии частотомер до 10 МГц и низкочастотный осциллограф. Самое сложное, это настроить фильтры на частоту 40 кГц в нашем случае. Если есть приборы, то все упрощается. Если нет приборов кроме осциллографа и частотомера, то написал выше два способа. При настройке нужно отключить АРУ. Для этого резистор, что подключен к затвору, нужно соединить к общему проводу. У нас это резистор R14. С помощью маяка можно настроить катушки L1 и L2. Как это делается, написано в статье «CB радиостанция с АМ и минимумом катушек» https://radiokot.ru/forum/viewtopic.php?p=3207498#p3207498 и повторяться нет смысла. Обратите внимание на настройку L2 и возможность при этом возникновения самовозбуждения. Там в статье про это написано.
Удобно это контролировать, если маяк промодулировать импульсами частотой в сотни герц.
Относим маяк на несколько метров и настраивая L1 и L2, добиваемся, что бы амплитуда радиоимпульсов была максимальная при минимуме шумов в паузах.
Теперь посмотрим, как оценить то, что у нас все более менее работает нормально.
Подключаю антенну. Подключаю осциллограф на выход УПЧ. Вижу такое.
Отключаю антенну. Вижу такое.
Понятно, что если увеличить чувствительность осциллографа раз в десять, то шумы там и без антенны видны.
Про конструкцию.
Все три катушки в приемнике одинаковые и их параметры написаны прямо на схеме. Катушки не имеют экранов и это было еще одно условие при разработке приемника. Если катушки поместить в экраны, то конструкция упрощается. В данном же случае все три катушки ориентированы так, что все три расположены под углом 90 градусов относительно друг друга.
После того, как я принял дальнобойщиков на этот приемник, то перешел к приемникам с ЧМ построенных по этому же принципу. Схему ЧМ детектора в статье «CB радиостанция с АМ и минимумом катушек» https://radiokot.ru/forum/viewtopic.php?p=3207498#p3207498 я уже приводил. Он подключается на выход УПЧ вместо амплитудного детектора.
Сами приемники с ЧМ я уже испытал. Там несколько версий, в зависимости от примененных деталей. Но про это в другой статье.
