Список разрешенных частот. Какие частоты разрешены для радиосвязи

Ответ: В современном мире к таким диапазонам относятся: CB (Си-Би, 27 МГц), LPD (433,075-434,750 МГц), PMR (446,00625-446,09375 МГц), GMRS (462,5625-462,7250 МГц), FRS (462,5625-467,7125 МГц). Диапазон GMRS предполагает использование радиостанций мощностью 2 Вт на территории США, PMR446 — 0,5 Вт на территории Европы и США, FRS — 0,5 Вт на территории США, LPD — 0,01 Вт на территории Европы и России. Также сейчас разрешён в России диапазон PMR (8 каналов в диапазоне 446 МГц). Диапазон CB распространен во всем мире, предполагает использование радиостанций мощностью 4-10 Вт. Таким образом, в Российской Федерации к диапазонам общего использования относятся только CB, LPD и PMR.
В нашей стране оборудование для работы в этих диапазонах приобретается и регистрируется по упрощенной процедуре (для юридических лиц), то есть, без предварительного получения разрешения на использование частот.

Рации личного пользования диапазона Си-Би (27 МГц) с мощностью передатчика с АМ и FM модуляцией мощностью до 4 Вт (до осени 2013г была разрешена мощность до 10 Вт), диапазона 433 МГц с мощностью до 0,01Вт и 446 МГц с мощностью передатчика до 0,5 Вт не подлежат регистрации.

На протяжении длительного времени в России в Си-Би диапазоне были разрешены сетки С и Д при использовании радиостанций с выходной мощностью передатчика до 10 Вт. Но решением ГКРЧ № 13-20-08 от 03.09.2013г в диапазоне Си-Би (26,960-27,410 МГц) без оформления разрешений на использование радиочастот или радиочастотных каналов разрешена выходная мощность передатчика с АМ/FM модуляцией не более 4 Вт, этим решением ГКРЧ разрешена для применения полоса радиочастот:

Таким образом, без оформления разрешений на использование радиочастот или частотных каналов (т.е. без платы за использование частот) после 3 сентября 2013г можно использовать 85 каналов — сетка Севр (40 каналов), сетка Срос (40 каналов) и 5 «дырок в российской сетке частот (заканчивается на «0»; «дырки в европейской сетке — заказнчивающиеся на «5» — 26995 кГц, 27045 кГц, 27095 кГц, 27145 кГц и 27195 кГц — изъяты из перечня частот, разрешённых в СиБи диапазоне без получения разрешений, а про «дырки» в Российской сетке — 26990 кГц, 27040 кГц, 27090 кГц, 27140 кГц и 27190 кГц — ничего не сказано, они лежат в разрешённом диапазоне частот — следовательно, разрешены (как и были разрешены в России последние пару десятилетий).

Решение ГКРЧ от 3 сентября убрало из перечня Си-Би частот, допущенных к использованию без оформления разрешений на использование частот, сетку Д (27,410 — 27,860 МГц) (которая была разрешена без оформления частотных разрешений последние пару десятков лет).

Каковы принципиальные различия диапазонов CB и LPD/PMR?

Диапазон CB (Citizen Band, гражданский диапазон частот, СиБи) доступен для общего использования в России уже довольно давно. И всем известны его достоинства и недостатки. В силу особенностей диапазона, обусловленных физическими законами, он является трудно прогнозируемым с точки зрения прохождения радиоволн, подвержен воздействию бытовых и промышленных помех, а значит, не гарантирует устойчивой и надежной связи в условиях города (во всяком случае без применения стационарных или автомобильных антенн). Зато за счёт большой длины радиоволны (10-11 метров) при распространении волны в этом диапазоне происходит эффективное огибание препятствий. Этот диапазон частот оптимален при работе в условиях леса, пересечённой местности, рек, гор, озёр. В таких условиях портативные радиостанции дипазона 27 МГц обеспечат наибольшую дальность связи, превышающую (а в условиях плотного леса и больших перепадов высот — существенно превышающую дальность связи более высокочастотных радиостанций)

Диапазоны LPD/PMR находится в общем использовании в России относительно недавно, совпадают с европейскими диапазонами аналогичного применения. Несмотря на то, что мощность разрешенных к использованию радиостанций существенно ограничена, расположение в верхней части УКВ, а значит, хорошая проникающая способность радиоволн диапазона позволяет с успехом использовать его для связи в городских условиях. Промышленные помехи не оказывают на эту часть радиоспектра сильного влияния (в силу того, что максимум промышленных помех приходится на более низкие частоты). А в условиях работы на открытой местности дальность связи существенно возрастает из-за отсутствия строений вообще. Дополнительный плюс — все оборудование весьма компактно. Эти радиостанции опраданы для использования в городе либо в поле (прямая видимость). В лесу, в условиях пересечённой местности такие рации работают плохо, т.к. даже одиночное дерево или небольшой перепад высот является существенным препятствием для радиоволны длиной 0,6- 0,7 м (400-470 МГц), а при переотражениях в условиях плотного леса быстро поглощается энергия волны.

Маломощные радиостанции и их некоторые функциональные возможности.

Маломощные радиостанции поставляются в Россию с разрешенной выходной мощностью 10 мВт в диапазоне 433 МГц и 0,5 Вт в диапазоне 446 МГц. Из-за компактности, удобства использования, помехоустойчивости и небольшой стоимости эти радиостанции приобрели популярность у широкого круга пользователей, причем не только у индивидуальных пользователей, но и у профессионалов (охрана, персонал супермаркетов, складов и т.п.).
Стоимость миниатюрных радиостанций невелика. Большая часть представленных на Российском рынке станций произведена в Китае и Юго-Восточной Азии. Производство радиостанций в Европе, США, Японии экономически не выгодно, а потому не стоит доверять утверждениям некоторых продавцов, что «радиостанция сделана в Германии» или «японская сборка» (и японские, и практически любые другие фирмы давно перенесли заказы на производство на территорию Китая — производство обходится гораздо дешевле)

Станции изредка имеют влаго

mirhat.ru

Какие частоты разрешены для радиосвязи

Вопрос: Какие диапазоны частот разрешены для общего использования?

Ответ: В современном мире к таким диапазонам относятся:
  • CB (Си-Би, 27 МГц)
  • LPD (433,075-434,750 МГц)
  • PMR (446,00625-446,09375 МГц
  • GMRS (462,5625-462,7250 МГц)
  • FRS (462,5625-467,7125 МГц).

Диапазон GMRS предполагает использование радиостанций мощностью 2 Вт на территории США, PMR446 - 0,5 Вт на территории Европы и США, FRS - 0,5 Вт на территории США,

LPD - 0,01 Вт на территории Европы и России.

Также сейчас разрешён в России диапазон PMR (8 каналов в диапазоне 446 МГц).

Диапазон CB распространен во всем мире, предполагает использование радиостанций мощностью 4-10 Вт.

Таким образом, в Российской Федерации к диапазонам общего использования относятся только CB, LPD и PMR.

В нашей стране оборудование для работы в этих диапазонах приобретается и регистрируется по упрощенной процедуре (для юридических лиц), то есть, без предварительного получения разрешения на использование частот.

Рации личного пользования диапазона Си-Би (27 МГц) с мощностью передатчика с АМ и FM модуляцией мощностью до 4 Вт (до осени 2013г была разрешена мощность до 10 Вт), диапазона 433 МГц с мощностью до 0,01Вт и 446 МГц с мощностью передатчика до 0,5 Вт не подлежат регистрации.

На протяжении длительного времени в России в Си-Би диапазоне были разрешены сетки С и Д при использовании радиостанций с выходной мощностью передатчика до 10 Вт. Но решением ГКРЧ № 13-20-08 от 03.09.2013г в диапазоне Си-Би (26,960-27,410 МГц) без оформления разрешений на использование радиочастот или радиочастотных каналов разрешена выходная мощность передатчика с АМ/FM модуляцией не более 4 Вт, этим решением ГКРЧ разрешена для применения полоса радиочастот:

"26960-27410 кГц (СиБи-диапазон), за исключением каналов с центральными частотами 26995 кГц, 27045 кГц, 27095 кГц, 27145 кГц и 27195 кГц, для личного пользования физическими лицами РЭС сухопутной подвижной службы с основными техническими характеристиками, указанными в приложении № 2 к настоящему решению ГКРЧ без оформления разрешений на использование радиочастот или радиочастотных каналов, при этом запрещается создание выделенных, технологических и других сетей связи, трансляция программ и рекламы, а применяемые РЭС не должны создавать вредных помех и не могут требовать защиты от помех со стороны других радиоэлектронных средств."

Таким образом, без оформления разрешений на использование радиочастот или частотных каналов (т.е. без платы за использование частот) после 3 сентября 2013г можно использовать 85 каналов - сетка Севр (40 каналов), сетка Срос (40 каналов) и 5 "дырок в российской сетке частот (заканчивается на "0"; "дырки в европейской сетке - заказнчивающиеся на "5" - 26995 кГц, 27045 кГц, 27095 кГц, 27145 кГц и 27195 кГц - изъяты из перечня частот, разрешённых в СиБи диапазоне без получения разрешений, а про "дырки" в Российской сетке - 26990 кГц, 27040 кГц, 27090 кГц, 27140 кГц и 27190 кГц - ничего не сказано, они лежат в разрешённом диапазоне частот - следовательно, разрешены (как и были разрешены в России последние пару десятилетий).

Решение ГКРЧ от 3 сентября убрало из перечня Си-Би частот, допущенных к использованию без оформления разрешений на использование частот, сетку Д (27,410 - 27,860 МГц) (которая была разрешена без оформления частотных разрешений последние пару десятков лет).

Подробнее - см.

Каковы принципиальные различия диапазонов CB (Си-Би) и LPD/PMR?

Диапазон CB (Citizen Band, гражданский диапазон частот, Си-Би) доступен для общего использования в России уже довольно давно. И давно известны его достоинства и недостатки.

В силу особенностей диапазона, обусловленных физическими законами, он является трудно прогнозируемым с точки зрения прохождения радиоволн, подвержен воздействию бытовых и промышленных помех, а значит, не гарантирует устойчивой и надежной связи в условиях города (во всяком случае без применения стационарных или автомобильных антенн).

Зато за счёт большой длины радиоволны (10-11 метров) при распространении волны в этом диапазоне происходит эффективное огибание препятствий.

Этот диапазон частот - 27 МГц, Си-Би - оптимален при работе в условиях леса, пересечённой местности, рек, гор, озёр. В

таких условиях портативные радиостанции диапазона 27 МГц в режиме FM (частотной) модуляции (более высокий уровень помехозащищённости, чем в режиме АМ - амплитудной модуляции) обеспечат наибольшую дальность связи, превышающую (а в условиях плотного леса и больших перепадов высот - существенно превышающую дальность связи более высокочастотных радиостанций).

Диапазон Си-Би (27 МГц) активно используется водителями-дальнобойщиками (АМ-амплитудная модуляция, канал С15е - 27,135 МГц) и различными службами такси и доставки - т.к. автомобильные Си-Би радиостанции при использовании эффективных антенн обеспечивают высокую дальность связи при сравнительно небольшой стоимости оборудования.

ООО "КБ Беркут" выпускает в этом сегменте компактную, удобную в установке (не требует стационарного монтажа - легко устанавливается в широко распространённые автомобильные крепления для сотовых телефонов и планшетов) АМ/FM Си-Би радиостанцию Штурман-Авто.

Также удобны переносные AM / FM cb (Си-Би) рации серии Штурман, которые можно использовать как в переносном, так и в автомобильном вариантах применения.

Диапазоны LPD/PMR находится в общем использовании в России относительно недавно, совпадают с европейскими диапазонами аналогичного применения. Несмотря на то, что мощность разрешенных к использованию радиостанций существенно ограничена, расположение в верхней части УКВ, а значит, хорошая проникающая способность радиоволн диапазона позволяет с успехом использовать его для связи в городских условиях. Промышленные помехи не оказывают на эту часть радиоспектра сильного влияния (в силу того, что максимум промышленных помех приходится на более низкие частоты).

А в условиях работы на открытой местности дальность связи существенно возрастает из-за отсутствия строений вообще. Дополнительный плюс - все оборудование весьма компактно и стоит сравнительно недорого.

Такие радиостанции - диапазона 400-470 МГц (LPD / PMR) оправданы для использования в городе либо в поле (прямая видимость).

В лесу, в условиях пересечённой местности такие рации работают плохо, т.к. даже одиночное дерево или небольшой перепад высот является существенным препятствием для радиоволны длиной 0,6- 0,7 м (400-470 МГц), а при переотражениях в условиях плотного леса быстро поглощается энергия волны.

Маломощные радиостанции и их некоторые функциональные возможности.

Маломощные радиостанции поставляются в Россию с разрешенной выходной мощностью 10 мВт в диапазоне 433 МГц и 0,5 Вт в диапазоне 446 МГц. Из-за компактности, удобства использования, помехоустойчивости и небольшой стоимости эти радиостанции приобрели популярность у широкого круга пользователей, причем не только у индивидуальных пользователей, но и у профессионалов (охрана, персонал супермаркетов, складов и т.п.).

Стоимость миниатюрных радиостанций невелика. Большая часть представленных на Российском рынке станций произведена в Китае и Юго-Восточной Азии.

Производство радиостанций в Европе, США, Японии экономически не выгодно, а потому не стоит доверять утверждениям некоторых продавцов, что "радиостанция сделана в Германии" или "японская сборка" (и японские, и практически любые другие фирмы давно перенесли заказы на производство на территорию Китая - производство обходится гораздо дешевле).

Станции изредка имеют влагозащищенный корпус, антенна в некоторых моделях для удобства ношения складывается и прижимается к корпусу. На некоторых антенны съёмные и предусмотрена возможность установки удлиненной антенны вместо штатной, что существенно увеличивает дальность связи. Установление связи между корреспондентами производится нажатием одной кнопки "прием-передача".

В большинстве случаев маломощные радиостанции оснащены системой управления голосом VOX (при переключении в этот режим станция активирует передачу по звуку голоса пользователя без нажатия кнопки "прием-передача", и возвращается в режим приема, когда голос умолкает). Это позволяет освободить руки, что важно на стройплощадках и в производственных цехах. Поскольку радиостанции используются в разных условиях зашумлённости, то VOX обычно делают с регулируемой чувствительностью.

Некоторые - как правило, существенно более дорогие - модели имеют возможность автоматического контроля нахождения в зоне радиовидимости (станция периодически посылает в эфир импульсный сигнал, получив который, другая станция дает подтверждение о приеме; если ответа не получено, станция издает сигнал и выводит на дисплей предупреждающий значок).

Все маломощные станции в диапазоне LPD имеют 69 частотных каналов. На дисплее станции высвечивается номер канала либо его частотный номинал.

Профессиональные и полупрофессиональные ударопрочные рации обычно имеют 16 каналов с возможностью программирования конкретных частот на компьютере.

Из стандартных функций можно отметить также тональный шумоподавитель (CTCSS) - устройство для снижения уровня побочных шумов, встраивается в станцию для того, чтобы в отсутствие сигнала от корреспондента станция не шумела.

Полезен для работы в городах, условиях загруженности радиоэфира и промышленных помех, местах повышенной электромагнитной напряженности. Так как включение тонального CTCSS шумоподавителя снижает дальность связи, то при необходимости принять слабый сигнал эту функцию отключают.

А также эта функция полезна в случае необходимости адресного (индивидуального) вызова конкретной станции.

Дальность связи между маломощными дешёвыми рациями в городе до 500-800 метров, на открытой местности - до 2-3 км. У более мощных и дорогих моделей - в разы больше. Но в условиях плотного леса и больших перепадов высот даже мощные рации диапазона 400-470 МГц и выше редко могут обеспечить адекватную дальность связи - тут нужны более низкочастотные (27 МГц) рации.

Эксплуатационная надёжность недорогих маломощных LPD/PMR раций невелика - что отчасти компенсируется их дешевизной.

Более дорогие профессиональные рации, как правило, обладают высоким уровнем надёжности.

Ударопрочные профессиональные радиостанции диапазона LPD/PMR (433-446 МГц)

Гораздо более популярны широко продающиеся в россии под видом "маломощных" LPD/PMR раций мощные (3-10 Вт) профессиональные (брызгозащищённые, ударопрочные, выполненные на основе алюминиевого шасси) рации. Активно покупают такие - мощные профессиональные - радиостанции строители, охранные и обслуживающие структуры торговых домов, стоянок автотранспорта, складов, супермаркетов, ресторанов и кафе, гостиниц и кемпингов, спортивных комплексов, концертных площадок.

Оптимальные рации для работы в условиях леса и пересечённой местности

А любителям рыбалки, охоты, грибникам, лыжникам, туристам, то есть тем, кто занимается активным отдыхом на природе - в условиях перепадов высот (холмы, горы) и плотного леса - существенно более высокую дальность связи и большее время автономной работы обеспечат портативные Си-Би (27 МГц) рации серий Штурман, Беркут, Егерь, Hunter, Tourist. Ещё более увеличить дальность связи группы портативных радиостанций может радиостанция с функцией ретранслятора-репитера.

kbberkut.ru

Радиочастоты : Союз Радиолюбителей России

Введение

В Россиийской Федерации функцию регулятора распределения и использования радиочастотного спектра выполняет Государственная комиссия по радиочастотам (ГКРЧ). ГКРЧ — это межведомственный орган, в работе которого принимают участие представители заинтересованных министерств и ведомств — как силовых структур, так и гражданских. Традиционно председательствует в комиссии Министр связи и массовых коммуникаций России. ГКРЧ регулирует в том числе и порядок использования полос радиочастот, выделенных любительской и любительской спутниковой службам, определяя границы любительских диапазонов, разрешённые мощности и виды излучения, а также предъявляя технические требования к любительским радиостанциям.

В соответствии с п. 4. статьи 22 Федерального закона от 07.07.2003 № 126-ФЗ «О связи» (далее – Закон о связи), использование в Российской Федерации радиочастотного спектра осуществляется в соответствии с принципом разрешительного порядка доступа пользователей к радиочастотному спектру. Это означает, что использование радиочастотного спектра любительскими радиостанциями, не предусмотренное нормативными актами в сфере связи, запрещено.

Ответственность за нарушение правил использования радиочастот предусмотрена статьёй 13.4 Кодекса об административных правонарушениях и предусматривает штраф с возможной конфискацией радиоэлектронных средств. Помимо этой меры возможно аннулирование позывного сигнала любительской радиостанции нарушителя.

Регулирование использования радиочастот

Исходным международным документом является Регламент радиосвязи Международного союза электросвязи (РР МСЭ). Статья 5 Регламента содержит таблицу распределения радиочастот по радиослужбам для каждого из трёх районов МСЭ. Указаны в этой таблице и полосы частот, распределённых любительской службе. Регламент регулярно пересматривается на Всемирных конференциях радиосвязи (ВКР). Конференции проводятся один раз в три года, и очередная ВКР состоится в 2019 г. Интересы радиолюбительского сообщества в период подготовки и проведения ВКР представляет Международный союз радиолюбителей (IARU), являющийся ассоциированным членом МСЭ. В свою очередь, СРР, являясь членом IARU, также участвует в подготовке к ВКР. Одним из важнейших этапов подготовки к ВКР является согласование позиций СРР и Администрации связи России по вопросам ВКР, затрагивающим интересы любительской службы.

Национальным (внутрироссийским) аналогом таблицы распределения радиочастот РР МСЭ является Таблица распределения полос радиочастот между радиослужбами Российской Федерации (ТРПЧ), утверждаемая Постановлением Правительства Российской Федерации. Любое выделение полос частот для их использования РЭС любительской службы в Российской Федерации производится на основании соответствующей записи в этой таблице.

Если та или иная полоса радиочастот распределена любительской службе, то порядок её использования определяется соответствующим решением ГКРЧ.

Необходимо отметить, что ни в таблице распределения частот РР МСЭ, ни в ТРПЧ условия использования полос частот не указаны детально. Например, не выделены полосы радиочастот по видам излучения, полосы частот для межконтинентальных DX-связей, радиоэкспедиций, а также для использования в других целях, интересующих исключительно радиолюбителей. На международном уровне регулированием всех этих вопросов занимается Международный союз радиолюбителей (IARU). В кждом Районе ITU действует региональная организация IARU. В первом Районе, включающем страны Европы, Африки, бывшего СРССР, действует региональная организация первого Района (IARU-R1), которая публикует частотный план — детальную таблицу распределения радиочастот. Частотный план корректируется один раз в три года на Генеральной конференции IARU-R1. Ближайшая конференция состоится в 2017 г. в Германии. IARU-R1 рекомендует всем своим членам — национальным радиолюбительским организациям — при разработке национальных нормативных актов, регулирующих использование радиочастот, выделенных любительской службе, по-возможности руководствоваться частотным планом IARU-R1, а в части, не урегулированной национальными нормативными актами, рекомендовать радиолюбителям пользоваться рекомендациями IARU-R1.

Почему таблица радиочастот в Решении ГКРЧ не является справочником

С 2015 года таблицы радиочастот, содержащиеся в Решении ГКРЧ, содержат только сведения об основе использования той или иной полосы радиочастот (первичной, либо вторичной), о максимально допустимой ширине полосы сигнала, а также о максимальных мощностях по категориям. Никаких иных требований к использованию любительских радиостанций Решение ГКРЧ не предъявляет.  Для большинства полос радиочастот в столбще «Виды модуляции» указано «Все виды».

Это так и нужно понимать, что можно работать всеми видами радиосвязи, не превышающими требуемую ширины полосы сигнала? Вовсе нет. Это означает только, что государственным органам всё равно, как будет  использоваться радиолюбителями данная полоса радиочастот, лишь бы любительские РЭС, использующие её, не превышали указанную в таблице мощность и ширину полосы излучаемого сигнала. За несоблюдение этих требований полагается штраф в соответствии со статьёй 13.4 Кодекса об административных правонарушениях (КоАП). Более детально о порядке использования радиочастот радиолюбители договариваются друг с другом сами.

В таблице радиочастот, содержащейся в Решении ГКРЧ, не могут быть указаны, например, полосы радиочастот для работы с DX. Если бы они были указаны, то надзорным органам пришлось бы штрафовать радиолюбителей за проведение на этих частотах внутриконтинентальных радиосвязей. Для государственных органов это неприемлемо. Да и для радиолюбителей — тоже.

Поэтому требования к использованию полос радиочастот со стороны государственных органов имеют минимально необходимые ограничения. Всё остальное регулирование производится на уровне IARU и национальных радиолюбительских организаций. За несоблюдение рекомендаций IARU полагается общественное порицание.

Частотный план IARU-R1

Частотный план IARU-R1 предполагает «мягкое» регулирование, обеспечивающее эффективное использования распределённых любительской службе полос радиочастот в разных условиях при разной «загрузке» диапазонов станциями с тем или иным видом излучения: при проведении массовых мероприятий (соревнований, «дней активности») , изменении условий распространений радиоволн и т. п.

Частотный план IARU-R1 предполагает группировку видов модуляции по максимальной ширине полосы радиосигнала и выделение для каждой группы определённой полосы частот. В качестве стандартных значений ширины полосы спектра сигнала в КВ-диапазоне используются значения: 200 Гц, 500 Гц, 2700 Гц и 6000 Гц. Действующая таблица радиочастот в Решении ГКРЧ полностью соответствует данному принципу.

На нашем сайте размещены таблицы полос радиочастот, выделенных радиолюбителям и рекомендации по их использованию. Эти рекомендации соответствуют текущему частотному плану IARU-R1, в них также учтены требования ряда нормативных актов, регулирующих деятельность любительской службы в Российской Федерации.

Так, например, в полосе радиочастот 14125 – 14300 кГц любительским радиостанциям на первичной основе разрешается работать видами радиосвязи, с полосой частот, не превышающей 2700 Гц, а именно: телеграфией, ОБП, АМ, передачей изображений (SSTV). Для АМ не выделено отдельных полос частот, но в примечании к таблице сказано о том, что АМ может использоваться в полосах, выделенных ОБП, при условии не создания помех пользователям смежных полос радиочастот, и при этом необходимо ограничивать применение амплитудной модуляции.

Из таблицы следует, что любительским радиостанциям малой мощности следует группироваться вблизи частоты 14285 кГц, а операторам станций большой мощности быть вблизи этой частоты особенно внимательными. Любительским радиостанциям, использующим цифровую голосовую связь (DV) рекомендуется группироваться вокруг частоты 14130 кГц, станциям, использующим SSTV — вокруг частоты 14230 кГц.

При этом теоретически можно дать общий вызов SSTV на частоте 14195 кГц, традиционно использующейся для работы с крупными DX-экспедициями. Никакой ответственности у нарушителя перед государственными органами не наступит, но это будет проявлением крайнего неуважения к сообществу радиолюбителей. Санкцией к нарушителю в данном случае будет осуждение его действий со стороны радиолюбительского сообщества.

Необходимо понимать различие между центром активности и вызывной частотой. Если радиолюбитель уверен, что данным видом излучения не работает ни одна радиостанция, то рекомендуется занять для общего вызова частоту, обозначенную в таблице в качестве центра активности. В то же время вызывная частота должна оставаться свободной: после вызова и ответа на него пара радиостанций должна либо закончить радиосвязь, либо продолжить её на другой частоте. Использование вызывных частот регулируется Приказом Минкомсвязи от 26.07.2012 г. № 184.

Приведём ещё один пример. На рисунке 2 — фрагмент таблицы диапазона 7 МГц.

Из таблицы следует, что в полосе частот 7050-7060 кГц можно использовать и ОБП, и даже АМ. Ведь есть же запись «все виды», а мы уже знаем, что она означает. Однако, использование ОБП в полосах, преимущественно предназначенных для цифровой связи может быть весьма ограниченным. Все прекрасно понимают, что многие станции, использующие цифровые виды связи, позволяющие работать на уровнях ниже уровня шума, нельзя обнаружить при приёме на слух. Их можно только увидеть на мониторе компьютера при помощи специальной компьютерной программы. Конечно, короткую телефонную радиосвязь с дальней станцией в этом участке нельзя считать нарушением рекомендаций IARU-R1, а вот проведение в этих полосах частот «круглых столов» и «скедов», передача общего вызова в случае, когда частоты в верхнем участке диапазона, предназначенные именно для ОБП, свободны, является абсолютно недопустимой практикой. Для этой цели есть другие полосы частот.

Примечание 2 для диапазона 7 МГц напоминает о том, что в указанных в таблице полосах частот должен находиться весь спектр частот, излучаемых радиостанцией. При однополосной модуляции с нижней боковой полосой, принятой для работы в диапазоне 7 МГц, минимальные показания шкалы трансивера, индицирующей частоту подавленной несущей, должны составлять 7053 кГц. В этом случае нижняя граница спектра частот как раз и будет равна 7050 кГц.

srr.ru

Про рации, радиостанции и «радио мыльницы»… Часть первая

Прогрессивная связь для активных людей.

Какой связью мы пользуемся, занимаясь активными видами спорта и отдыха?

Сотовый телефон, не всегда удобно, не всегда работает.

Спутниковый, да в отдельных случаях это единственная связь с «большёй замлёй».

Теперь о повседневных реалиях.

Кто-то купил рации «мыльницы», кто урвал что то посолиднее, у некоторых радиолюбительские, много диапазонные станции.

Когда у всех станции одинаковые, обычно проблем нет, все друг друга слышат. А когда станции разные, как их «подружить». Ведь не у всех людей, занимающихся одним родом деятельности одинаковые радио станции.

Ситуаций требующих состроить разные станции может быть множество:

— Катаетесь на лыжах, хотите состроить рации с гидом.

— Едете на нескольких машинах на отдых, большой компанией.

— Общаетесь в горах с другими группами альпинистов.

— Попали в беду, просите помощи.

— Взаимодействуете с другими группами при спасработах.

— и т.д.

Давай сначала рассмотрим, какие бывают радиостанции.

От простого к сложному 😉

«Мыльницы»

«Мыльница» — «мыльнице рознь» ®

п так они делаться по мощности передатчика и по частоте.

Вы наверное замечали что на рациях встречается разное количество каналов: 69 каналов, 22 канала, 8 каналов. п с разным числом «подканалов», запомните, подканалов не существует, в большинстве вы этим страшным словом называете тоновый CTCSS  или цифровой DCS шумоподавитель. Что это такое, смотрите в приложении, в конце материала.

gtx400

Так же встречается разная маркировка, на коробках, рациях, или под батарейками: LPD, PMR, FRS/GMRS.

Давайте разберемся что тут и к чему.

FRS/GMRS –это Американский стандарт для бытовых передающих устройств, работают на частотах, которые в России не разрешены к использованию, простому обывателю. пспользовать эти рации на законных основаниях не получится.

PMR ( «Personal Mobile Radio»), выделено 8 каналов для раций с выходной мощностью передатчика не более 0,5 Вт. Европейский стандарт бытовых передающих устройств (446.00625- 446.09375 МГц) из-за шага сетки 6.25 кГц они не состраиваются практически не чем, кроме тех же раций PMR стандарта.  На радиолюбительских станциях, где нет шага 6.25 кГц, можно состроить немного откланявшись от заданной частоты. Регистрация радиостанций не требуется.

LPD (Low Power Device) можно использовать свободно, — регистрация радиостанций не требуется. Работают в диапазоне 433.075-434.775 МГц. Самые удачные бытовые радиостанции для активного время провождения, особенно если вы купили «правильные» модели которые могут перестраиваться на чуть большую мощность (до 3х Вт) , по сравнению с разрешенной 0.01Вт. Есть модели со свинчивающейся антенной, вы можете её заменить на более длинную антенну от профессиональной или радиолюбительской станции, что сильно повысит её приемно — передающие характеристики.

Таблица соответствия частот номерам каналов и тонов шумоподавителя смотри в приложении.

P.S. пспользование радиостанций LPD (SRD) не разрешено в следующих странах: Бельгия, Дания, Финляндия, прландия, Люксембург, Португалия, Великобритания, пспания, Литва, Латвия, Эстония, Хорватия, Турция.

Для раций PMR таких ограничений нет, вы можете смело ехать за границу и свободно их использовать.

Что касательно FRS/GMRS так этот диапазон запрещен прежде всего в России. 😉

Радиолюбительские станции.

Как не все яблоки одинаково полезны®

Так и не всякий Kenwood является Kenwood-ом.

(радиолюбительская мудрость)

Хорошая связь дешёвой не бывает. С этих слов хочу начать рассказ о аппаратуре среднего уровня.

Китайский KENWOOD TK-K2AT, TH-K2AT  и TK-150S диапазон 137-174 МГц, или TK-K4AT, TH-K4AT  и TK-450S диапазон 420-470 МГц работают с любыми LPD/ FRS/GMRS «мыльницами»  цена менее 100$ штука. Эти и прочие, подобные устройства, в нашей стране продаются достаточно широко.

китайский кенвуд

НО! Ох если бы вы знали как я сам не люблю подобные «но». Рации этого ценового диапазона, при заявленных характеристиках — кот в мешке.

Надежность = безотказность, долговечность, ремонтопригодность.

Вот как раз надёжности в этих китаКенвудах и хромает.

Как быстро она перестанет работать тоже не известно. Это оборудование, класса, повезет — не повезет,  проверенно на собственном опыте.

Kenwood хороший производитель, профессиональной аппаратуры, за адекватные деньги. Если поломалась ваша китаКенвод, помните Kenwood тут не причем, он этих станций и в глаза не видел.

Далее читаем внимательно, если выше изложенный текст был для вас в новинку.

Существуют так называемые «двух Бендовые» радиостанции, которые сочетают в себе интересующие нас диапазоны, так называемый двух метровый диапазон и диапазон 70см, названы они так не случайно, это отображение длинны волны в названии. Это частоты 137-174 МГц и 420-470 МГц, во вторые как вы помните попадают бытовые рации «мыльницы».

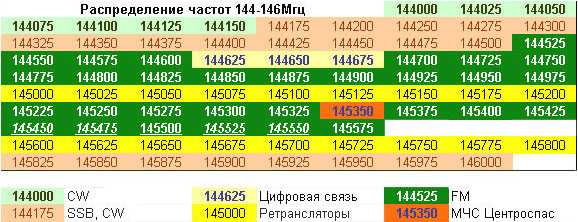

Так чем нам интересен 2х метровый диапазон думаете вы? А на самом деле очень многим.

Первый и очень важный довод, на нем работают спасатели МЧС.

Второе, в этом диапазоне общается огромная «армия» радиолюбителей.

Третье, он имеет хорошее прохождение в горной и лесистой местности, 70см-ровый диапазон выигрывает только в условиях плотной городской застройки.

Занимаясь активными видами спорта и отдыха, очень глупо предполагать, что вам, вашим товарищем или другим окружающим людям в вашем спорте не понадобиться какая ни будь сторонняя помощь. Рассчитывать на мобильный телефон можно не везде, да и вы сталкивались с этим сами. Поэтому иметь возможность попросить вовремя помощи может быть очень важно. Приезжая, в новой район, выясните частоты работы радиостанций: гидов, добровольных спасательных формирований и МЧС. Для МЧС это обычна частота 164.450 МГц, но на какую частоту настроены приёмники местных спасслужб и их позывные, вы должны выяснить самостоятельно.

Вызывная частота радиолюбителей (обычно 145.500 МГц), тут проводят свои связи все окрестные радиолюбители, и у многих стоит стационарное оборудование гораздо более качественное и тонко настроенное, нежели в МЧС. Сами понимаете, некоторых так затягивают их хобби, что они готовы тратить огромные деньги и все свободное время на своё увлечение, чтоб достигнуть хороших результатов. Так же нельзя не отметить что радиолюбители неоднократно принимали сигналы бедствия и передавали информацию спасателям, так были спасены многие жизни, в разные времена.

Беря это во внимание, можно сделать вывод что иметь 2х-метровый диапазон в своей рации весьма не лишни. Радиостанции этого уровня требуют регистрации, если вы собираетесь их использовать на законных основаниях. В  этом нет нечего сложного, но об этом потом.

Яески-яески.

Yaesu – брэнд, хорошо известный

среди радиолюбителей

и является синонимом высококачественных

любительских радиостанций.

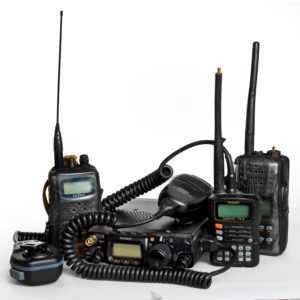

FT-817 FT-60 VX-120 VX-6

Хорошее сочетание цена = качества просто вынуждает остановиться подробнее на моделях этого производителя. Вот три модели портативных станций на которые стоит обратить особое внимание.

YAESU FT-60R

YAESU VX-3R

YAESU VX-6R

Все три станции двух диапазонные, стоят по стоимости, в порядке увеличения.

Коротко о достоинствах и недостатках оных. Все они очень похожи по своим характеристикам.

YAESU FT-60R

Плюсы: Полноценные 5Вт мощности передатчика, цена, возможность использовать: литиевые, металлогидридные и никель-кадмиевые фирменные батареи, возможность работы от батареек. Пылезащищенная, влагозащищенная.

Минус: крупновата и тяжеловата по сравнению с двумя другими. Не очень продуманный разъем гарнитуры, чтоб не вылетал, приходиться прижимать резиночной.

YAESU VX-3R

Плюсы: Очень компактная и лёгкая, 130гр. Пылезащищенная, влагозащищенная.

Минусы: Более слабый передатчик, не более 3Вт. Только литиевые фирменные батареи.

YAESU VX-6R

Плюсы: Полноценные 5Вт мощности передатчика, компактная, средние размеры между FT-60R и VX-3R. По требованиям влагозащищенности станция соответствует стандарту JIS-7 (погружение на глубину 1 метр в течение 30 минут). Только литиевые фирменные батареи.

Отдельным особняком стоит Yaesu VX-120, охарактеризовать её можно как «надёга».

Это рация имеет только двоечный диапазон, но её заслуги не в широком диапазоне приёма а в надежности. Водонепроницаема и удара стойкая по военному стандарту MIL STND 810 C/D/E.

Опции для радиостанции

Антенна — лучший усилитель.

Какая бы ни была у Вас «крутая рация»

с плохой антенной это не важно.

Антенны.

Все антенны идущие в комплекте с радиостанциями имеют весьма слабые характеристики из-за своей широкополосности. Поскольку нам нужны антенны на весьма узкие диапазоны, можно приобрести их и выиграть в качестве и дальности связи.

Yaesu ATU-6B (420-470 МГц) хорошая антенна на семидесятку, если вы её поставите на станции LPD, например четырехсотый мидланд, то здорово выиграете в качестве связи.

Yaesu /Vertex ATV-6XL  Антенна на диапазон 136-174 МГц, настраивается на требуемую частоту путем обрезки. Карта обрезки прилагается в комплекте.

Обрежьте её на частоту 145МГц а вторую на 164МГц и получите максимально эффективные антенны на эти частоты.

Opek 601HV антенна на два диапазона 136-174 МГц-420-470 МГц. пмеет немного большее усиление чем стандартная антенна. Хлипковата, требует бережного отношения, сильно переламывается в месте сочленения с катушкой. В последнее время очень нестабильно качество. При небольших домашних доработках показывает немного лучшие результаты, чем стандартные антенны к FT-60 или VX-6.

При использовании радиосвязи на значительном удалении друг от друга, использование антенн настроенных именно на ту частоту на которой вы работаете обязателно, так как при использовании стандартных многодиопазонных антенн вилик шанс оказаться без связи или принимать лиш обрывки фраз.

Гарнитуты — тангенты

Гарнитуры или теже handsfree очень удобны, что освобождают ваши руки от радиостанции, но вы так же оперативно можете осуществлять приём передаваемый вам информации.

Тангента — выносной блок на проводе, подключаемый к вашей рации с микрофоном, динамиком и кнопкой передачи. Так же в большинстве случаем имеет разем под наушники.

Очень удобная вещ, независимо от типа станции. Рация может находиться во внутреннем кармане (например чтоб не мёрзла) или в рюкзаке, а тангента выведена в удобное место и подключена к станции витым проводом.

Аккумуляторы

Аккумуляторы бывают разные: литиевые, металлогидридные и никель-кадмиевые. Коротко о плюсах и минусах их при использовании в радиостанциях.

Литиевые – имеют самую большую емкость, при скромных размерах батареи. Соответственно продолжительную энергоотдачу. Минус их в том что они сильно бояться отрицательных температур, быстро теряют напряжение и способность продолжать работаь.

Металлогидридные аккумуляторы имеют меньшую ёмкость при тех же размерах, и не так сильно бояться отрицательных температур как литиевые. Не имеют «эффекта памяти» можно подзаряжать, не дожидаясь полной разрядки. Но у них сравнительно высок ток саморазряда. Это означает что они теряют заряд, когда просто лежат на хранение в ожидании введения в эксплуатацию. За одну неделю хранения заряженного аккумулятора вы потеряете где то около 20% емкости, соответственно 20% времени работы.

Никель-кадмиевые аккумуляторы, имеют самую низкую ёмкость из выше перечисленных. Могут отдавать самый большей ток. Обладают «эффектом памяти», требуют полной разрядки перед новой зарядкой. Но их достоинства в низком саморазрядом токе. Поэтому до сих пор они пользуются вниманием оперативных служб.

Батарейные кассеты

Удобные устройства под пальчиковые батарейки типа АА. Могут сильно выручить когда найти розетку чтоб зарядить станцию нет возможности.

Минусы: из-за множества промежуточных контактов между элементами питания (батарейками) получаться микро сопротивления, препятствующие нормальной токоотдачи, станция при этом не будет работать на полную мошьность и так долго сколько на штатном аккумуляторе. Вставлять туда пальчиковые аккумуляторы большёй емкости и использовать её вместо штатной батареи тоже не выгодно из-за микро сопротивлений. Нужно все соединения пропоять короткими (около 10-15мм) и толстыми проводами. Ну это уже совсем другая история.

Увеличения дальности радиосвязи внутри группы в заданном районе.

Если область ваших интересов находиться вокруг статичного объекта, (дом, сторожка, палаточный лагерь и подобное) то там вы можете поставить стационарную базовою антенну с хорошими характеристиками приёма ( например Diamond X-50) и осуществлять приём на маленькую портативную станцию подключенную через переходник. пли установить станцию большой мощности передатчика и более чувствительного приёмника, что равно лучшему приёму слабых сигналов (например, автомобильную FT-2800 на «двойку» или FT-7800, FT-8800 на оба диапазона), но в обоих случаях пользуйтесь толстыми проводами (7-10мм) с небольшим коэффициентом затухания на выбранный вами диапазон.

Если такая «база» есть, а человека в ней нет, все разошлись вокруг да около, а с одной портативной станции до другой докричаться невозможно из-за дальности или рельефа местности. Можно к «базовой» станции подключить Эхо-репитр (Попугай), представляющий из себя маленький цифровой магнитофон, в среднем на 60сек записи. подключённый вместо тангенты к станции.

Работает очень просто, записывает голос принятый на базовою станцию, по окончанию приёма переводит станцию в режим передачи и воспроизводит ваши слова в эфир. Это слышите вы сами и корреспондент который недоступен в прямой радио видимости. Он вам отвечает и цикл повторяется необходимое количество раз. Стоимость таких устройств сравнима со стоимостью двух простеньких или одной хорошей «мыльницей».

Частоты для работы в эфире.

2 метра — 144-146 MHz

Вот маленькая иллюстрация, разясняющяя распределение частот в диапазоне 144-146 Мгц.


С начало о том, на каких частотах вам НЕ стоит работать, скажем во время катания на лыжах или досках. Не вставайте на частоты, которые промаркированы цветом, отличным от зеленого, в таблички выше. Своими переговорыми вы можете помешать другим участникам эфира, а они в свою очередь будут мешать вам. Не создавайте друг другу дискомфорт.

Где можно,  как вы наверно догадались, на тех частотах что отмечаны зеленым цветом, но есть несколько оговорок. Частота 145.500 и по две частоты справа и слево подчеркнуты, обычно используються радиолюбителями для проведения местных связи друг с другом. Поэтому не занимайте и эти частоты тоже.  Остаётся 25 частот в диапазоне два метра, среди которых вы обязательно сможете выбрать свободную. Будьте почтительны и вежливы со всеми участниками эфира, и все будут вежливы с вами.

Частота 145,500 это всероссийская вызывная частота FM участка 2 м диапазона

Частоты диапазона 70 см — 430-440 Мгц


Как видно из таблички вверху, в этом диапазоне доступны следующие интервалы частот 432500-435000 Мгц и 438000-440000 Мгц. К сожалению этот любительский диапазон активно распродаётся коммерческим структурам, охранники, строители, таксисты. Поэтому тут следует послушать эфир прежде чем, выберете частоту для ваших переговоров, опять таки для того что бы вы не мешали и вам не мешали.

Регистрация радиостанций.

Перепишите серийный номер и модель вашей радиостанции, сделайте копию паспорта и, не забыв оригинал паспорта и денег (на взнос),  приезжайте  в Центральный Московский Радиоклуб, который располагается по адресу:  Москва, 5-й Донской пр-д, д.21, корпус 14А (метро: «Ленинский проспект») Тел.: (495) 789-67-54 ( если вы сначала позвоните, и узнаите детали, будет только лучше).
В этом заведении вы заполните необходимые документы, и через месяц (при хорошем раскладе) Вам выдадут Свидетельство о регистрации РЭС (вашей радиостанции), в котором будет указан и присвоенный вам радиолюбительский позывной.

Приложение

LPD диапазон

Каналы располагаются на частотах 433.075 МГц до 434.775 Мгц с шагом в 25 кГц — всего 69 каналов. Ознакомиться с частотами, для состройки станций и подробнее прочитать о LPD диапазоне можно тут: LPD (радио)

PMR диапазон

PMR (англ. Private Mobile Radio, пи-эм-эр) — это европейская безлицензионная система. Подробнее на: http://ru.wikipedia.org/wiki/PMR

Коротко о CTCSS.

Функция тонового кодирования необходима для разделения корреспондентов (пользователей) на группы, работающие на одном радиоканале. Только те корреспонденты, которые имеют одинаковый CTCSS код (тон), могут слушать и передавать внутри «своей» группы. У тех кто не настроен на нужный CTCSS код эти передачи будут подавлены как ненужный шум и ничего не будет слышно. На станциях где тоновый шумоподавитель отключён, будут слышны все участники эфира.

http://en.wikipedia.org/wiki/CTCSS

Коротко о DCS

(Digital Coded Squelch — Цифровой Кодированный Шумоподавитель), является цифровой инфразвуковой системой селективного вызова.

Если сильно упростить то все тоже самое как с CTCSS.

Только те корреспонденты, которые имеют одинаковый DCS код , могут слушать и передавать внутри «своей» группы. У тех кто не настроен на нужный DCS код эти передачи будут подавлены как ненужный шум и ничего не будет слышно. Соответственно на станциях где DCS шумоподавитель отключён, будут слышны все участники эфира.

тут сильно подробней, для желающих.

http://ra4a.narod.ru/Spravka3/s68.htm

Таблицы для состройки канальных станций с частотными.

Таблица частот 69 канальных LPD.

Таблица частот 8 канальных LPD.

В скобочках соответствие 69 канальным LPD

Таблица частот для канальных странций PMR


Воспользовавшйсь вот этой табличкой, вы сможете настроить вашу любительскую станцию, на частоты, максимально близкие к стандарту PMR.

Таблица для сопряжение тоновых шумоподовителей в станциях с разным количеством запрограмированных тонов CTCSS.

Вертикальные столбцы показывают значение запрограммированных тонов в герцах, горизонтальные строки номера тонов для станций, с количеством тонов 64, 38 и 39.

Табличка частот канальных FRS/GMRS. Помните использование этих радиостанций в России не разрешено. Ну для обшего сведения)


Для тех кому тема показалась интересной, и есть желание изучить ещё, предлагаю ознакомиться еше с несколькими страницами:

Радиолюбительская связь

Диапазон частот

Сравнение диапазонов CB, LPD и PMR

Сп-Бп или Ci-Bi

В общем на сегодня все, комментарии приветствоваються. За грамматику простите))

«Shurup» Александр RD3AOT

life.ice-age.ru

VHF и UHF диапазоны | Радиостанция Baofeng UV-5R

Часто в характеристиках радиостанций указывается в качестве рабочих диапазонов VHF и UHFрассмотрим что это такое и в чем между ними разница.

Данными абревиатурами обозначают два самых распространенных диапазона УКВ связи.
диапазону VHF соответствует участок от 136 до 174 МГц
диапазону UHF соответствует участок от 400 до 512 МГц

В обиходе радиолюбители также называют эти диапазоны «двойка» (VHF) и «семидесятка» (UHF), такие названия даны этим диапазонам в соответствии с длинной волны, которая для VHF составляет примерно 2 метра а для UHF примерно 70 сантиметров.

VHF — диапазон в котором присутствуют участки отведенные для многих госструктур, космической связи и радиолюбителей.

Основное преимущество данного диапазона по сравнению с UHF — большая дальность связи, особенно за городом. Рации этого диапазона отлично работают как в сельской местности, в лесу, так и в условиях многоэтажной застройки. К недостаткам работы в данном диапазоне частот можно отнести отсутствие безлицензионных участков, сравнительно малый участок выделенный для радиолюбителей — от 144 до 146 МГц на первичной основе.

В связи с тем, что это достаточно низкие частоты,  эффективные антенны для этого диапазона имеют больший размер чем для UHF, и в случае портативных раций это существенная проблема, ограничивающая использование VHF при работе с портативными радиостанциями. И естественно, работать на нем не имея радиолюбительской категории нельзя!

Ниже дана таблица с частотной сеткой выделенных для любительской радиосвязи частот.  Согласно решению ГКРЧ от 22 июля 2014 г. № 14-26-04 диапазон от 144 до 146 МГц выделен радиолюбительской службе на первичной основе. Радиолюбители 4-ой категории имеют право работать на этих частотах с мощностью не более5 Вт, 2-ой и 3-ей на 10 Вт, а 1-ой категории на 50 Вт (для проведения EME и MC связей первой категории разрешено использовать до 500 Вт). Для голосового общения с частотной модуляцией выделены частоты от 145,206 МГц до 145,594 МГц.

Диапазон частот (МГц)Ширина полосы (кГц)Виды модуляции и назначение (МГц)
144,000-144,1100,5 кГцТолько телеграфия. Преимущественно телеграфия EME. Вызывная частота телеграфии 144,05 МГц. Частота для MC связи без предварительной договорённости — 144,100 МГц. Полоса частот 144,0025 МГц — 144,025 МГц — преимущественно для космической связи (космос-Земля).
144,110-144,1500,5 кГцУзкополосные виды. Преимущественно цифровые узкополосные виды EME. Центр активности ПСК31 — 144,138).
144,150-144,1652,7 кГцТелеграфия, ОБП, цифровые виды. Преимущественно цифровые виды EME.
144,165-144,1802,7 кГцТелеграфия, ОБП, цифровые виды. Преимущественно цифровые виды. Вызывная частота цифровых видов 144,170 МГц.
144,180-144,3602,7 кГцТелеграфия и ОБП. Вызывная частота ОБП — 144,300 МГц. полоса частот для MC ОБП связей без предварительной договорённости — 144,195-144,205 МГц.
144,360-144,3992,7 кГцТелеграфия, ОБП, цифровые виды. Частота для связей ФСК441 без предварительной договорённости — 144,370 МГц.
144,400-144,4910,5 кГцУзкополосные виды — только маяки.
144,500-144,79420 кГцВсе виды. Вызывные частоты: ССТВ — 144,500 МГц; телетайп — 144,600 МГц; факс — 144,700 МГц; АТВ — 144,525 и 144,750 МГц). Рекомендуемые полосы частот для линейных трансподеров: 144,630-144,600 МГц — передача, 144,660-144,690 МГц — приём).
144,794-144,99012 кГцТелеграфия, цифровые виды, цифровая голосовая связь, цифровые автоматические станции. Центр активности для АПРС — 144,800 МГц. Рекомендуемые частоты цифровых автоматических станций для цифровой голосовой связи: 144,8125, 144,8250, 144,8375, 144,8500, 144,8625 МГц.
144,990-145,19412 кГцЧМ, цифровая голосовая связь — только для ретрансляторов, приём. Номиналы частот 145,000-145,175 МГц, шаг 12,5 кГц.
145,194-145,20612 кГцТелеграфия, ЧМ, цифровая голосовая связь. Преимущественно для космической связи.
145,206-145,59412 кГцТелеграфия, ЧМ, цифровая голосовая связь, цифровые автоматические станции ЧМ («Эхолинк»). Вызывные частоты: ЧМ — 145,500 МГц, цифровая голосовая связь — 145,375 МГц. Центр активности станций радиолюбительской аварийной службы — 145,450 МГц.
145,594-145,793512 кГцЧМ, цифровая голосовая связь — только для ретрансляторов, передача. Номиналы частот 145,600-145,775 МГц шаг 12,5 кГц.
145,794-145,80612 кГцТелеграфия, ЧМ, цифровая голосовая связь. Преимущественно для космической связи.
145,806-146,00012 кГцВсе виды — только для космической связи.

UHF — считается диапазоном «для города» и позволяет получить уверенную связь в многоэтажной застройке. Оптимально подходит для организации связи на относительно небольших расстояниях, благодаря высокой частоте антенны портативных раций этого диапазона имеют компактные размеры без ущерба эффективности. Но при этом для открытых пространств и леса данный диапазон не достаточно пригоден из-за большего затухания в лесу и плохой способности огибать рельеф по сравнению с VHF.

Согласно решению ГКРЧ от 22 июля 2014 г. № 14-26-04 диапазон от от 430 до 440 МГц выделен радиолюбительской службе на вторичной основе. Радиолюбители 4-ой категории имеют право работать на этих частотах с мощностью не более 5 Вт, 1-ой, 2-ой и 3-ей не боле 10 Вт (на частотах от 433 МГц до 440 МГц), Также радиолюбителям с 1-ой категорией  рфзрешено работать на 500 Вт в ограниченном диапазоне (для проведения EME и MC связей). На частотах 430,000-433,000 МГц можно работать только с мощностью не более 5 Вт для всех без исключения категорий.

Как видно из нижеприведенной таблицы частот, свободного места на UHF выделенного для любительской связи гораздо больше чем на VHF, что также косвенно влияет на преимущественное использование данного диапазона в больших городах.

Диапазон частот (МГц)Ширина полосы (кГц)Виды модуляции и назначение (МГц)
430,000-432,00020Все виды
432,000-432,0250.5Только телеграфия и ПСК31. Преимущественно ЕМЕ. ( При проведении ЕМЕ связей для первой категории разрешенная мощность 500 Вт )
432,025-432,1000.5Узкополосные виды. Центры активности: телеграфия — 432,050 МГц, ПСК31 — 432,088 МГц. ( При проведении EME связей для 1 категории разрешенная мощность до 500 Вт
432,100-432,4002.7Телеграфия, ОБП, цифровые виды. Центр активности ОБП — 432,200 МГц. Частота для связей ФСК41 без предварительной договорённости — 432,370 МГц. Частота для планирования связей в СВЧ и КВЧ-диапазонах — 432,350 МГц. ( При проведении EME связей для 1 категории разрешенная мощность до 500 Вт )
432,400-432,5000.5Телеграфия и цифровые виды — только маяки.
432,500-433,00012Все виды. Центры активности: АПРС — 432,500 МГц, телетайп — 432,600 МГц, факс — 432,700 МГц.
433,000-433,40012ЧМ, цифровая голосовая связь — только для ретрансляторов, приём. Номиналы частот 433,025-433,375 МГц, шаг 25 кГц.
433,400-433,57512ЧМ, цифровая голосовая связь. Центр активности ССТВ — 433,400 МГц. Вызывные частоты: цифровая голосовая связь — 433,450 МГц, ЧМ — 433,500 МГц. Центр активности радиолюбительской аварийной службы — 433,450 МГц. Рекомендуемые каналы для симплексной связи 433,400-433,575 МГц, шаг 12 кГц
433,600-434,00020Все виды, цифровые автоматические станции. Центры активности: телетайп — 433,600 МГц, факс — 433,700 МГц. Рекомендуемые каналы для цифровой голосовой связи 433,625-433,775 МГц, шаг 25 кГц
434,000-434,0250.5Только телеграфия и ПСК31. Преимущественно ЕМЕ. ( При проведении ЕМЕ связей для 1 категории разрешенная мощность 500 Вт
434,025-434,1000.5Узкополосные виды. Центры активности: телеграфии — 434,050 МГц, ПСК31 — 434,088 МГц.
434,100-434,60012Все виды, АТВ.
434,600-435,00012ЧМ, цифровая голосовая связь   только ретрансляторы, передача. Номиналы частот 434,625-434,975 МГц, шаг 25 кГц.
435,000-438,00020Все виды, АТВ. Преимущественно космическая связь.
438,000-440,00020Все виды, АТВ, цифровые автоматические станции. Рекомендуемые каналы для цифровых автоматических станций — 439,800-439,975 МГц, шаг 25 кГц. Рекомендуемые каналы для цифровой голосовой связи 438,025-438,175 МГц, шаг 25 кГц. Рекомендуемые полосы частот для экспериментов с новыми видами связи — 438,550-438,625 МГц.

Также не забываем, что на частотном участке UHF расположены два безлицензионных диапазона LPD и PMR, для работы на которых не требуется регистрировать радиостанцию и быть радиолюбителем с категорией и позывным.

uv5r.ru

Статьи и обзоры :: Законное использование радиочастот

Доброе время суток. Эта информация будет интересна тем, кто уже определился с моделью рации , которая, несомненно, соответствует вашим эстетическим и потребительским запросам.
Выбирая какую купить рацию необходимо обратить внимание на то, с какой частотой вам придется работать. Каждое государство, являясь собственником радиочастот, устанавливает на их использование ряд существенных ограничений. Исходя из этого рации делятся на два основных типа - профессиональные и любительские. Любительские рации обладают разрешенной мощностью и их можно использовать без специальной лицензии. А вот для использования профессиональных раций потребуется получение зарегистрировать устройство.
Итак, в линейке предлагаемых нами радиопередающих приборов, можно увидеть портативные или мобильные приемопередатчики, предназначенные для оперативной связи, диапазоном частот 400-470 /136-174Мгц и 25,615-30,105Мгц Мгц .
Радиостанции диапазона СВ (Си-Би) сокращение от « гражданский диапазон» (англ. CB, Citizens’ Band), принятое для обозначения безлицензионной, доступной всем гражданам радиосвязи на коротких волнах в диапазоне 27МГц используются во всем мире, как правило автолюбителями .
Если же ваше внимание привлекли однодиапазонные рации с диапазоном частот 400- 470МГц, то нужно знать, что сюда входят :
• Рации с диапазоном стандарта LPD 433, (Low Power Device)— диапазон радиочастот 69 каналов в диапазоне 433—434 МГц для маломощных устройств до 0,01 Вт. Этот диапазон частот совпадает с европейским диапазоном аналогичного применения;
• диапазон стандарта PMR (англ. Private Mobile Radio, пи-эм-эр) — это европейская безлицензионная система (называемые в обиходе как PMR446) подвижной радиосвязи в УКВ-диапазоне с частотой 446,000—446,100 MHz и с максимальной выходной мощностью 0,5 Вт. Предназначена исключительно для частного использования и для удовлетворения бытовых нужд в радиосвязи широких масс населения.
Как было отмечено выше, рации с такими диапазонами частот – любительскими, не требуют лицензирования и регистрации.
Особое внимание нужно уделить однодиапазонным рациям с диапазоном частот 136 -174 Мгц. УКВ (VHF), точнее, часть диапазона VHF — от 136 до 174 МГц; в России необходимо получать разрешение на использование радиочастоты (арендовать частоту) в Радиочастотном Центре и регистрировать рации в Госкомнадзоре. Это объясняется тем, что в этом диапазоне частот осуществляются мобильная телефония, передача сигналов телевидения, спутниковая связь, радиосвязь органов охраны правопорядка и безопасности, военная связь, аэросвязь и прочее. Диапазон частот профессиональный. Также в этом диапазоне есть узкая полоска частот — 144—146 МГц, выделенная для радиолюбителей (требуется сдать экзамен на категорию, зарегистрировать радиостанцию в Госкомнадзоре).
Вызывают интерес двухдиапазонные рации. Диапазон частот будет выглядеть так-400-470 /136-174Мгц. Такие рации работают и в любительском диапазоне и в профессиональном. Возможно будет использование на разрешенных частотах стандартов LPD 433 и PMR446, а в случае критической ситуации, когда необходима помощь МЧС , органов правопорядка и т.д использовать и диапазон 136-174Мгц.
Надеюсь, что приведенная статья поможет вам окончательно определиться с моделью рации и получить надежного помощника для работы и отдыха.

Постановление Правительства РФ от 13 октября 2011 г. № 837 «О внесении изменений в постановление Правительства Российской Федерации от 12 октября 2004 г. N 539» из перечня радиоэлектронных средств и высокочастотных устройств, подлежащих регистрации, изъяты станции сухопутной подвижной связи личного пользования диапазона 27 МГц (СиБи диапазона) с допустимой мощностью излучения передатчика не более 10 Вт.

mirkit.ru

На каких частотах разрешено работать радиолюбителям?

Условия использования выделенных полос радиочастот по категориям радиолюбительских станций можно посмотреть здесь.

Основные виды работы радиолюбителей: телеграф (CW), телефон с однополосной модуляцией (SSB), телефон с чатотной модуляцией(дипазоны УКВ) и радиолюбительский телетайп (RTTY).

Радиолюбителям выделено 10 участков ДВ, СВ, КВ диапазонов:

2200-метровый (135,7-137,8 кГц)
160-метровый (1,81 - 2 МГц),
80-метровый (3,5 - 3,8 МГц),
40-метровый (7 - 7,2 МГц),
30-метровый (10,1 - 10,15 МГц),
20-метровый (14 - 14,35 МГц),
16-метровый (18,068 - 18,168 МГц),
15-метровый (21 - 21,45 МГц),
12-метровый (24,89 - 24,99 МГц),
10-метровый (28 - 29,7 МГц).

Распределение частот по УКВ диапазонам такое:

2 метра - 144-146 MHz
144000-144500 CW
144150-144500 SSB
144625-144675 Цифровые виды связи
144500-145800 FM
145800-146000 SSB
145800-146000 CW
70 см - 430-440 MHz
430000-432500 CW
432150-432500 SSB
433625-433725 Цифровые виды связи
432500-435000 FM
438000-440000 FM
438025-438175 Цифровые виды связи
435000-438000 SSB
435000-438000 CW
23 см - 1296-1300 MHz
1296000-1297000 CW
1296000-1297000 SSB
1297000-1298000 FM
1297000-1300000 FM
1296150-1297000 SSB
1296000-1297000 CW

Частоты выше 1.3 ГГц
2400-2450 МГц
5650-5670 МГц
10.0-10.5 ГГц
24.0-24.25 ГГц
47.0-47.2 ГГц
75.5-81.0 ГГц
119.98-120.02 ГГц
142-149 ГГц
241-250 ГГц

Радиолюбительский эфир никогда не бывает пуст. В любое время - суток можно услышать любительские радиостанции. Однако на разных любительских диапазонах прохождение радиоволн имеет свои особенности.  Рассмотрим условия распространения радиоволн каждого любительского диапазона.

Прохождение на КВ во многом зависит от способности радиоволн отражаться от слоя ионосферы. Отражение от ионосферы радиоволн различной частоты в один и тот же момент времени различно. Волны низкочастотных диапазонов отражаются сильнее, высокочастотных слабее. Поэтому при слабой ионизации (например, зимней ночью) возможно дальнее распространение на низкочастотных диапазонах. В этом случае волны высокочастотных диапазонов проходят сквозь ионосферу и на Землю не возвращаются. При сильной же ионизации (например, днём'"весной) имеются условия для дальнего - распространения на высокочастотных диапазонах.

Диапазон 1.8 Мгц Наиболее трудный диапазон для дальних связей. До недавнего времени, совершенно ошибочно в России отдан на откуп начинающим. Дальняя связь (свыше 1500-2000 км) возможна только при особом стечении обстоятельств и в течении ограниченного времени (полчаса-час) преимущественно на рассвете-закате. А связи до 1500 км возможны с наступлением темноты. При рассвете диапазон замирает. В некоторых странах участок ограничен всего несколькими кгц. В Японии, например, радиолюбителям разрешается работать в пределах 1815-1825 Кгц.

Диапазон 3,5 Мгц является ярко выраженным ночным диапазоном. В дневное время связь на нем возможна только с ближайшими корреспондентами. С наступлением темноты начинают появляться станции, удаленные на большие расстояния. Так, в Европейской части России после заката Солнца появляются станции Украины, Поволжья, Урала. Затем бывают слышны станции Восточной, а к 23—24 часам московского времени (по радиолюбительскому коду 23—24 MSK) — и Западной Европы. Чуть раньше возможно (особенно в зимние месяцы) появление сигналов DX из Азии (чаще всего Японии), реже — Африки, очень редко — Океании. К 3—4 MSK возможно появление сигналов станций Канады, США и Южной Америки, которые при хорошем прохождении бывают слышны и некоторое время после рассвета. Через час — два после восхода Солнца диапазон пустеет.

Диапазон 7 Мгц обычно «живет» круглые сутки. Днем на нем можно услышать станции близлежащих районов (летом — на расстоянии 500—600, зимой — 1000—1500 км). В вечерние и ночные часы появляются сигналы DX. Довольно много работают в этом диапазоне японские, американские и бразильские любители, сигналы радиостанций которых особенно хорошо проходят (в Европейской части России) зимними ночами в 1—5 MSK. Из европейских коротковолновиков особенно охотно используют диапазон 7 Мгц югославы, румыны, финны, шведы. Радиолюбителям США разрешена работа в участке 7.100-7.300 Мгц (В Европе эти частоты используют вещательные станции),а потому работать SSB с американцами можно только на разнесенных частотах.

Диапазон 14 Мгц — диапазон, в котором работает основная масса радиолюбителей. Прохождение на нем (за исключением зимних ночей) имеется практически круглые сутки. Особенно хорошее прохождение наблюдается в апреле—мае. В утренние часы (4—6 MSK) в Европейской части России хорошо проходят сигналы станций Америки, Океании. В дневное время в основной слышны европейские станции,- к вечеру появляются сигналы азиатских и африканских станций.

Диапазон 21 Мгц тоже, широко используется коротковолновиками. Прохождение на нём в основном наблюдается в дневные часы. Оно менее устойчиво, чем на 14 Мгц, я может резко меняться. Здесь особенно много радиолюбительских станций Японии, работающих на SSB: стоит дать общий вызов во время хорошего прохождения на Японию, как сразу на этой частоте появляется несколько зовущих радиостанций. Иногда они создают существенные помехи, мешая приему других дальних станций. Рано утром (или, наоборот, вечером — в зависимости от особенностей прохождения) на 21 Мгц можно слышать громкие сигналы американских станций. Днем и под вечер обычно хорошо слышны станции Африки — TR8, ZS, 9J2. Реже в это же время проходят VK и ZL.

Диапазон 28 Мгц лежит на "краю" коротких волн. Это — самый "капризный" коротковолновый диапазон: день — два отличного прохождения внезапно могут смениться неделей полного его отсутствия. Сигналы радиостанций здесь бывают слышны только днем, точнее — в светлое время суток, за исключением отдельных редких случаев аномального распространения радиоволн, поэтому возможны связи только между корреспондентами, находящимися в освещенной Солнцем зоне Земли. Чаще всего на 28 Мгц можно слышать сигналы африканских станций, Азии, реже — Океании. Иногда к вечеру в европейской части хорошо проходят сигналы коротковолновых радиостанций США. Из европейских станций наиболее активны F, G, I, DL/DJ/DK. Сигналы станции Восточной Европы проходят сравнительно редко. Диапазон 28 Мгц свободен от помех и наиболее интересен для наблюдений в связи с резкими изменениями прохождения. Уникальность его в том, что если имеется прохождение, то даже с самой минимальной мощностью вам могут удастся связи на 10-12 тысяч км. Если прохождения нет, то не поможет и наличие мощного передатчика.

Что касается остальных диапазонов 10,1 Мгц, 18,1 Мгц и 24,9 Мгц (их еще именуют WARC -диапазонами, благодаря всемирной радиолюбительской конференции, на которой они были закреплены за радиолюбителями), то прохождение на них нечто среднее между описанными выше диапазонами. Одно из отличий на диапазоне 10,1 Мгц - использование только телеграфа и телетайпа. А прохождение очень похоже на 7 Мгц, с той разницей, что днем возможны связи на расстояние до 2000-3000 км. А дальние станции проходят при наступлении темного времени суток.

r3r-srr.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
