Оснащение автомобилей семейства ГАЗон двигателями ISF 2.8 производства международной компании Камминз потребовало использования коробки переключения передач, полностью соответствующей по свои рабочим характеристикам показателям мощности и крутящего момента, которые выдает мотор. При этом особое значение конструкторами Горьковского автомобильного завода придавалось надежности и долговечности КПП. В процессе работы был выбран наиболее подходящий вариант: агрегат под индексом A21R22 нового образца. Передаточные числа редукторных механизмов, включенных в состав коробки, идеально соответствуют характеристикам двигателя, обеспечивая оптимальное использование вырабатываемой им мощности. Подбор столь удачного технического решения позволил добиться следующих преимуществ:

• значительное снижение объема потребляемого двигателем топлива;
• повышение моторесурса силового агрегата за счет сглаживания воспринимаемых им нагрузок;
• более плавный ход автомобиля и чувствительная система управления переключением передач.

КПП ГАЗон Next нового образца: технические характеристики

Корпус данного КПП на ГАЗон с рабочим объемом мотора в 2.8 литра выполнен из алюминиевого сплава повышенной прочности. С точки зрения конструкции, он представляет собой трехсоставной картер, оснащенный ребрами жесткости, позволяющими придать конструкции дополнительную устойчивость к разрушению. Эта особенность отличает агрегат от аналога старого образца, корпус которого состоял из двух основных частей и не имел упрочнения в виде ребер.

Значительной переработке подверглась и система крепления кардана к КПП: данный процесс реализован через прикручивание к фланцу, тогда как в ранних версиях соединение производилось путем вставки вилки в коробку.

Доработана и система управления переключением передач. Так, было применено перспективное техническое решение, намного облегчающее переход между скоростями: теперь система работает через трехмодальные муфты.

Помимо перечисленных особенностей, можно выделить стремление производителя использовать только самые качественные и современные материалы. К примеру, подшипники, которые устанавливаются на все узлы КПП нового образца, производятся шведской компанией SKF – одним из лидеров мирового рынка в сфере производства машиностроительных комплектующих.

КПП на ГАЗон Некст от «Avtoxis»

Купить коробку передач нового образца вы всегда можете в интернет-магазине нашей компании. Принимая решение о сотрудничестве именно с нами, вы автоматически обеспечиваете себе целый ряд значительных преимуществ:

• широкий ассортимент;
• скидки, акции и программы лояльности;
• гарантия 12 месяцев на все позиции;
• специальные условия для оптовиков.

Широкий ассортимент запчастей

Скидки постоянным клиентам

На всю продукцию гарантия 12 месяцев

Запчасти оптом и в розницу

avtoxis.ru

ГАЗ Некст C41R13: характеристики, шасси, двигатель

ГАЗ Некст — это представитель нового поколения среднетоннажных грузовиков, выпущенных Горьковским автомобильным заводом. Эта модель является усовершенствованным аналогом ГАЗ-3307, который приобрел широкую популярность благодаря универсальности и техническим характеристикам. ГАЗон Next разработан в новом дизайне и превосходит предыдущую модель по своим возможностям.

Главные особенности ГАЗ Next C41R13

ГАЗ-C41R13— универсальный грузовой автомобиль, удобная и надежная спецтехника для ежедневной работы. От базового модельного ряда, которому он пришел на смену, этот грузовик отличается рядом преимуществ. К ним относятся:

Самосвал с возможностью разгрузки на три стороны

• грузоподъемность в 5 тонн;
• прочная платформа из алюминия с высокой погрузки 1,3 метра;
• наличие самосвала с возможностью разгружать его на три стороны.

При покупке нового автомобиля ГАЗ Next предлагается также гарантия на 3 года или на 150 тыс. км пробега. Все автомобили оборудованы системами ABS, ASR, EBD — основными элементами системы безопасности. Кроме того, при их изготовлении проводится процедура катафорезной грунтовки, которая защищает механизм от ржавчины.

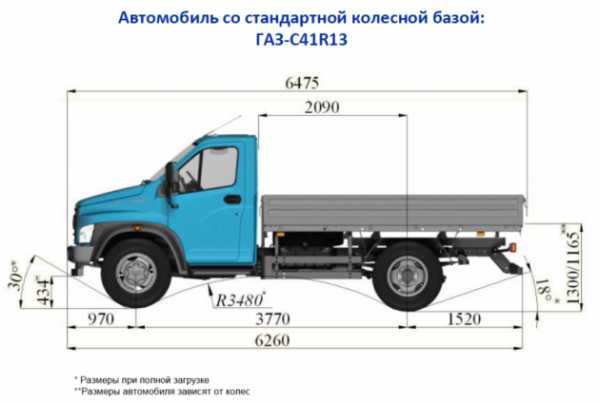

Транспортно-технические характеристики модели

Автомобили серии ГАЗон Next выбирают благодаря надежности. Модель ГАЗ-C41R13 немного отличается от других представителей этого ряда своими техническими характеристиками и внешним видом. Все данные собраны в таблицу для удобства.

Показатель	Данные
Колесная формула	4*2
Двигатель	ЯМЗ-5344
Мощность двигателя	148,8 л. с. (2300 оборотов за минуту)
Крутящий момент	490 Нм (1200—2100 оборотов в минуту)
Масса снаряженная	3,93 тонны
Масса полная	8,7 тонны
Грузоподъемность	4,77 тонны
Габариты	Длина — 6,475 м; ширина — 2,755 м; высота — 2,4 м.
Колесная база	3,77 м
Колея передняя и задняя	1,74 и 1,69 м
Радиус поворота	8,2 м
Клиренс (дорожный просвет)	25,3 см
Максимальная скорость	110 км/час
Расход топлива на 100 км	При 60 км/час — 13,6 л; при 80 км/час — 18 л
Напряжение сети	12 B
Аккумуляторы	6СТ-110 в количестве 2 шт.

Все характеристики автомобиля Газель Next представлены в базовой комплектации. При покупке грузовика можно ознакомиться со сводной таблицей, где представлены все особенности модельного ряда ГАЗ Next. В зависимости от мощности машины и наличия дополнительных преимуществ, его стоимость может отличаться.

Двигатель и его характеристики

На автомобиле ГАЗ Next предусмотрен цилиндровый двигатель модели ЯМЗ-5344 объемом 4,45 л. Это мощный дизельный агрегат, отечественная продукция Ярославского моторного завода. Он имеет турбонаддув, систему охлаждения воздуха и компрессор тормозов с системой рециркуляции переработанного воздуха. А также ГАЗ Next адаптирован к эксплуатации в зимний период благодаря наличию предпускового обогревателя.

Двигатель ЯМЗ-5344 — это современная отечественная конструкция. Его используют в грузовых автомобилях и других разновидностях спецтехники благодаря его преимуществам:

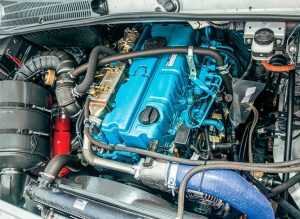

Цилиндровый двигатель модели ЯМЗ-5344 установлен в ГАЗ Next C41R13

• топливная система, адаптированная для использования отечественного топлива;
• запуск происходит в том числе при отрицательных температурах;
• низкий уровень шума;
• более высокая мощность, по сравнению с двигателями на предыдущих моделях грузовиков ГАЗ.

Двигатель ЯМЗ-5344 современный и надежный. При необходимости ремонта его комплектующие обойдутся на 20% дешевле, чем при установке импортных аналогов. Максимальная скорость, которую можно развить на таком двигателе, составляет 110 км/час. Сравнение проводится со схожим импортным агрегатом марки Cummins. Несмотря на его меньший объем, он обладает более высокой мощностью (152 л. с. против 148 л. с. на ЯМЗ-5344).

Трансмиссия автомобиля

Грузовики ГАЗон Next — это мощные грузовые автомобили, которые грамотно сочетают в себе отечественные и иностранные разработки. Они выпускаются стандартно с задним приводом. Здесь установлена усовершенствованная коробка передач с прочным металлическим корпусом и импортными деталями. Совместно с ней в машине находится новое сцепление с крупным диаметром и усилением прижима.

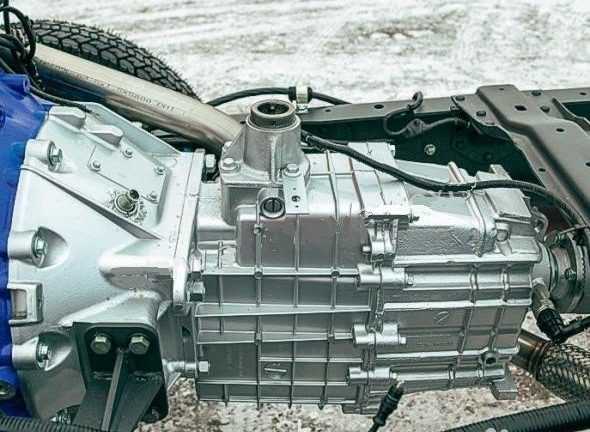

Усовершенствованная коробка передач автомобиля ГАЗон Next

Ходовая часть Газона Next

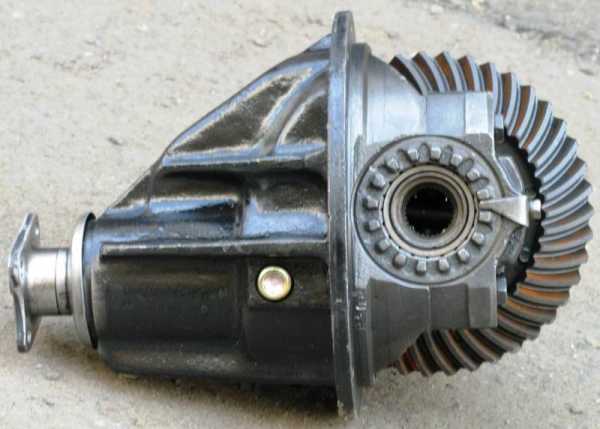

Задний мост ходовой грузовика ГАЗон Next

В разных типах грузовиков ГАЗ-C41R13 установлены современные рамы с катафорезным грунтом, что придает им прочность и защищает от коррозии металла. На всех колесах находятся дисковые двухпоршневые тормоза, которые отличаются наличием системы вентиляции дисков и улучшенной скобой. Комплектация также предусматривает пневмопривод с ресиверами. Крепление дисков осуществляется при помощи шести шпилек. За счет увеличения крутящего момента появилась потребность в установке дополнительных торцовых шпиц на фланцах КПП и кардана.

Еще одно преимущество ГАЗ-C41R13 — одна из наиболее надежных пневматических тормозных систем. В базовой комплектации предусмотрены ABS, ASR, EBD. Это оборудование обеспечивает автомобилю малый тормозной путь, равномерное распределение тормозного усилия и высокую устойчивость.

Испытания пневматических тормозных систем ГАЗ-C41R13

Кабина автомобиля

я отличается современным дизайном и удобством, по сравнению с предыдущим модельным рядом. При ее разработке были учтены главные требования к комфорту и безопасности водителя, а также стояла задача обеспечить полноценный обзор. В результате работы специалистов разработана кабина, подходящая под большинство требований, со следующими характеристиками:

• хорошая обзорность;
• низкий уровень шума;
• наличие электропривода в стеклоподъемниках уже в стандартной комплектации;
• зеркала крупные, оборудованы системой электрического обогрева;
• водительское сиденье со всеми возможными регулировками и подогревом;
• наличие климатической установки, управление которой осуществляется с помощью пульта.

Горьковский автомобильный завод продолжает работать над модельным рядом и планирует выпустить новые модификации грузовиков. Они будут отличаться расширенной платформой и наличием двухъярусной кабины.

Видео по теме: Обзор ГАЗон Next

specnavigator.ru

механизм работы, ремонт и сборка

В 2013г. Россия увидела новую Газель Некст. Разработчики этой модели сделали акцент на кабине автомобиля. Все для комфорта водителя, а также пассажиров. Но, не было учтено, что такие машины, как Газель Некст ездят на дальние расстояния. И для этого нужен не только комфорт в салоне, удобные сидения, но и порядок под капотом автомобиля. На заводе поставили 5-ти ступенчатую КПП Газель Некст. Новая механическая коробка имеет узел с деталями от разных производителей. При прохождении 40 тысяч, переключая скорость со 2 на 3 или с 4 на 5, водитель начинает слышать шум, потрескивание и другие непонятные звуки. Чтобы определить, что это за звук, нужно иметь хотя бы поверхностное представление, что это такое?

Так выглядит Газель-Next

Вернуться к оглавлению

Механизм МКПП

5-ти ступенчатая коробка переключения передач это – шестерёнчатый редуктор, который передаёт крутящий момент от двигателя к колёсам. Новая коробка передач имеет:

• 2 кратера соединенные болтами;
• первичный, промежуточный, вторичный вал. Первый и второй механизмы соединены с карданом и коленвалом.

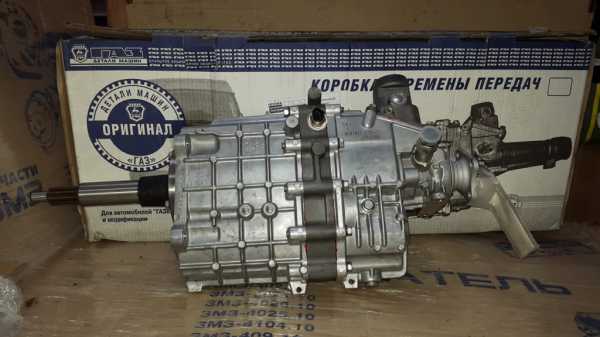

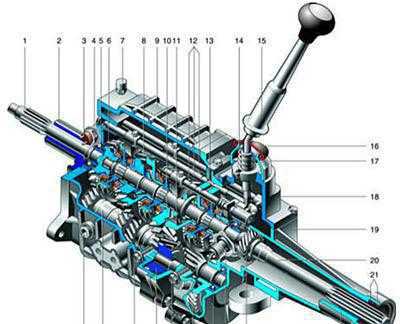

Внешний вид МКПП на Газель NEXT

Промежуточный вал имеет зубцы первой и задней передач, а также блок с шестерней и привод спидометра:

• • синхронизаторы;
  • составные части крепления скоростей;
  • блокиратор единой активизации передач;
  • устройство для гашения колебаний.

Смотрите в видео: Ремонт КПП на Газель Next.

В 2016 г. разработчики при усовершенствовании Газели Некст, немного изменили устройство редуктора:

1. изменение ширины зубчатых венцов;
2. поставили промежуточную пластину второго и промежуточного вала;
3. подшипники поставили улучшенного качества для увеличенной грузоподъемности;
4. фланцевый контакт карданной передачи.
5. Синхронизаторы фирмы Hoerbiger.
6. Ручка-джойстик.

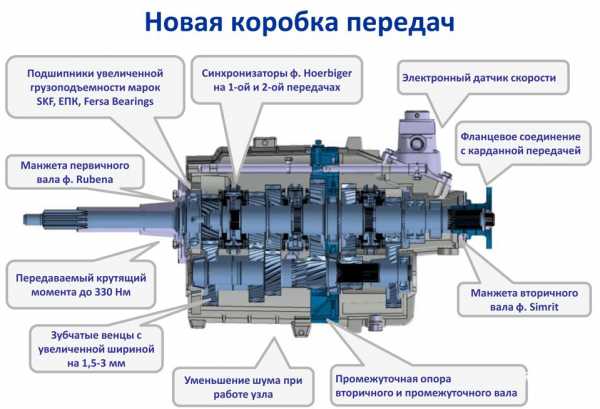

Так выглядит редуктор Газель Next

А также конструктора усилили задний мост для грузоподъемности, при всем этом стоит китайский дизельный силовой агрегат.

Эта модернизация дала положительный результат — высокая надежность, повышенный ресурс, передача крутящего момента 330НМ.

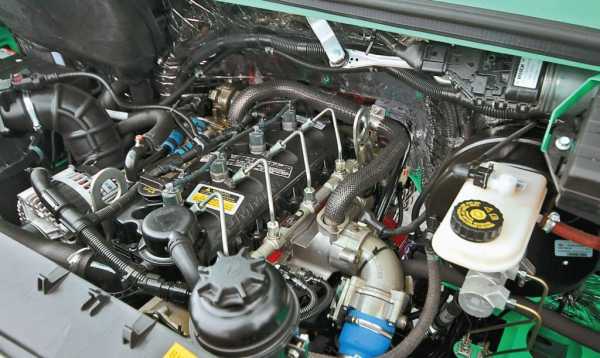

Внешний вид силовой установки Газель Next

При первом осмотре автомобиля, специалистами даются рекомендации, как лучше сделать обкат машины, при каких оборотах следует переключение скорости. Многие автолюбители не обращают на этот факт внимания, поскольку все считают себя профессионалами. В итоге с коробкой случается проблема – она шумит, стучит, ведет себя неправильно.

Вернуться к оглавлению

Поломка

Если МКПП шумит, на то есть причины:

• подшипники исполнили свои функции до конца;
• нехватка масла.

Вторую проблему решить намного проще, чем первую. Проверить количество масла и «подлить» его.

Советуем посмотреть: как отремонтировать МКПП на Гезали.

При первом варианте требуется замена запчастей. Это делается или в сервисном центре специалистами (если машина на гарантии, это большой плюс владельцу), или вручную (но не самому). Разобрать – собрать КПП сможет только знающий дело человек. Эта процедура требует знаний, терпения и усидчивости.

Итак, первое что нужно сделать – слить масло. После этого снять кардан. Наметить точки шарнира и удлинителя коробки, снять фиксатор. Открутить крепление кардана и убрать хвостовик (переместить его назад и вытащить). Получится ниша. Далее, в кабине снять все необходимые детали, отключить спидометр и световые элементы. После проведенных действий коробка снимается и отсоединяется.

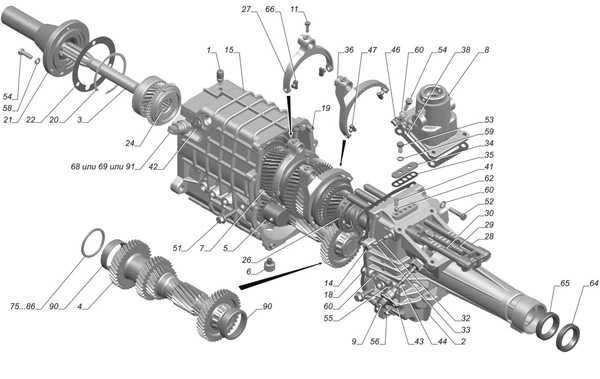

Устройство коробки передач на Газель Next

Для того чтобы приступить к разборке редуктора, его требуется сделать чистым (тщательно отмыть). Разборка проводится поэтапно только знающим человеком. При малейшей ошибке, редуктор может работать неправильно на Газели Next или, вообще, не показывать признаков жизни. После разбора коробки на детали, их также следует отмыть от следов масла.

Находится причина непонятного звука. Это может быть:

• изнашивание подшипника вторичного вала.
• Люфт подшипника.
• Холостой ход подшипника.

Смотрите в видео: как заменить редуктор заднего моста.

Могут возникнуть и другие проблемы с составляющими деталями. Изношенные и поломанные составляющие заменяются на новые.

Вернуться к оглавлению

Сборка коробки переключения передач

МКПП собирается в обратном порядке. Аккуратно, не спеша, сконцентрировано. При малейшей ошибке придется делать все заново.

Закрепление задней части картера коробки передач. Эту составную лучше прикрепить саморезами к деревянному бруску. В таком положении удобнее всего вставить валы. Задняя часть будет зафиксирована. Далее, на втором деревянном бруске просверлить отверстие диаметром 18 мм. В эту нишу вставляется вторичный вал и запрессуется подшипник.

Советуем посмотреть: как отремонтировать и собрать КПП на Гезель.

Таким образом, вал невозможно деформировать. На этом же дереве сверлится еще одно отверстие размером в 16 мм. первичный вал ставится в нишу и одевается 14 роликов. Не вынимая вал с крепления соединить валы. Узел готов. Его можно устанавливать в картер. Когда все детали оказываются на своих местах можно соединять 2 половины картера и закреплять их с помощью болтов. Последним шагом является установка переключателя передач и проверка. После возврата отремонтированной коробки передач в Газель Next, надо залить масло.

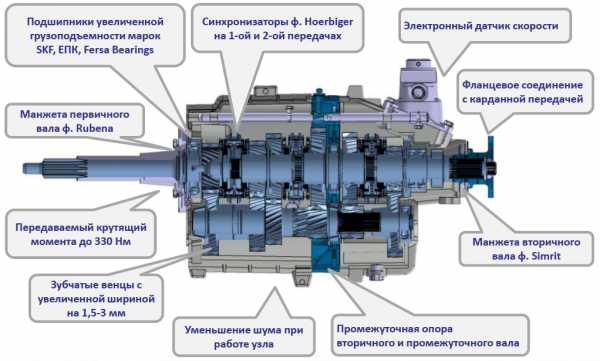

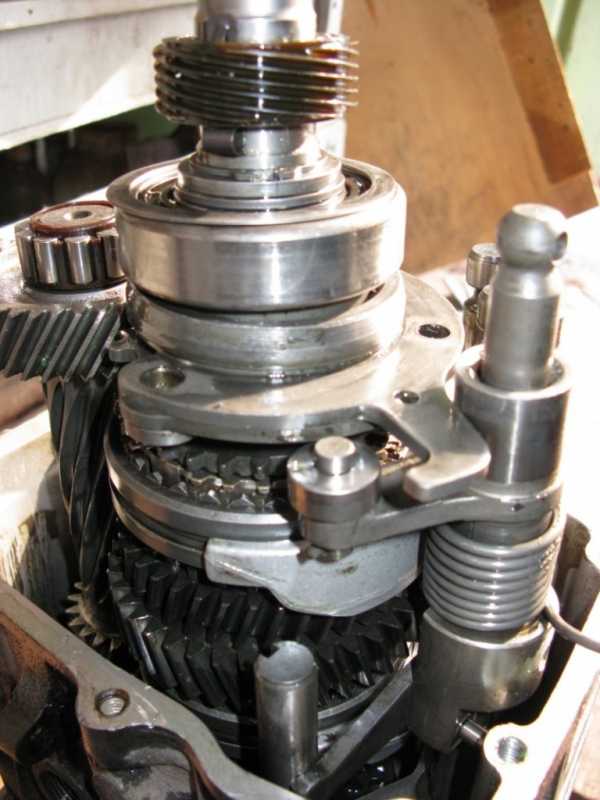

МКПП на Газель Next в разрезе

Разборка и сборка шестеренчатого редуктора вполне выполнимая задача. Требуется немного:

• знать составляющие детали узла коробки;
• запомнить «что и зачем» следует;
• соблюдать меры безопасности.

Чтобы не было проблем с работой КПП нужно следить за уровнем масла, вовремя его менять, не мешать масло разных марок, прислушиваться, как работает узел. При малейших неправильных звуках лучше провести диагностику у специалистов.

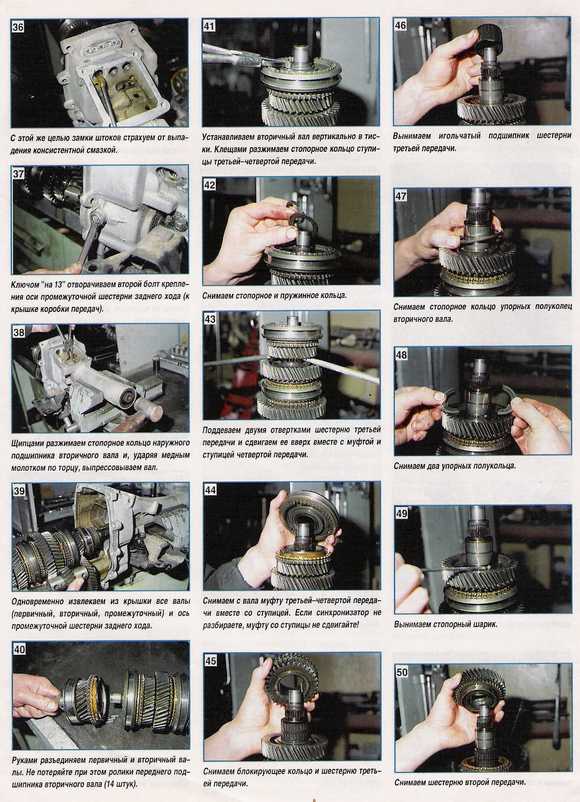

Полная схема сборки КПП на Газель Next

Вернуться к оглавлению

Иные КПП на ГАЗель NEXT

Некоторым владельцам Газели не хочется возиться с «родной» коробкой передач. Тогда начинаются поиски альтернативы. Если брать такие коробки передач, как от Ford, то с ними требуется потрудиться чтобы «подогнать» коробку по стандартам на Газель.

Механическая коробка передач фирмы Getrag производство Германия. Эта коробка произведена для машин, грузоподъемность которых 2400кг., поэтому она может свободно работать на Газели Next. Крутящий оборот 345 Нм. для двигателя 150л/с.. Заводская коробка передач Газели выполнена из алюминия, КПП Getrag чугунная. Также она обладает некоторыми характеристиками, которые облегчают работу мотора во время разгона, а также снижает обороты двигателя на трассе.

Так выглядит КПП Getrag

В таблице представлены сравнительные данные.

передача   МКП ГАЗель next    МКП Getrag

1                   4,05                        4,89

2                   2,43                        2,65

3                   1,39                        1,52

4                   1,00                        1,00

5                   0,85                        0,73

Задний ход    3,51                        4,3

Вернуться к оглавлению

АКПП на ГАЗель Next

В последнее время многие держатели автомобиля ГАЗель Next устанавливают на свой автомобиль импортные детали, так как они показывают себя с наилучшей стороны, функциональность и производительность намного лучше заводских деталей. С установкой силового агрегата Toyota ставят также автоматическую коробку переключения передач. Очень много водителей, ругаясь на пробки в городе, мечтают о такой возможности. АКПП дает множество преимуществ.

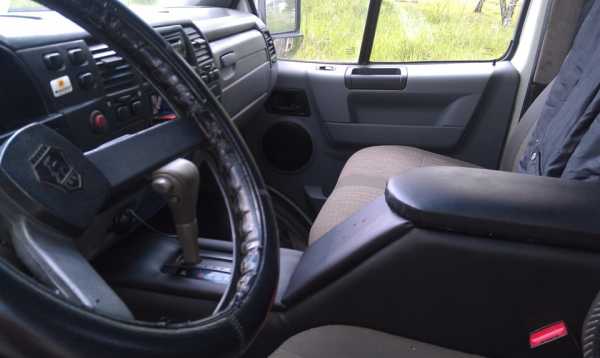

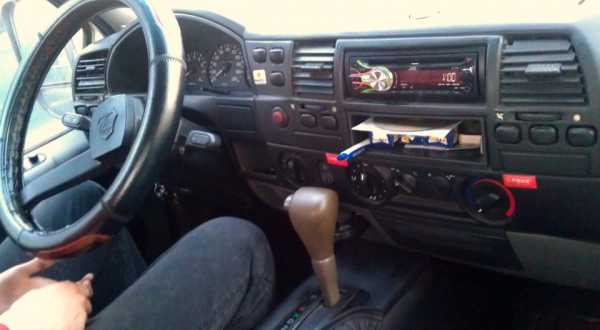

Вид салона Газель Next коробка автомат

• Безопасное управление.
• Не требуется каждый раз работать правой рукой (переключение скоростей) и левой ногой (сцепление).
• Безопасность движения.
• Плавное и мягкое управление.
• Снижение износа двигателя.
• Хорошая проходимость авто по грунтовой дороге, а также по заснеженной или по грязи.

Несмотря на такие яркие позитивные стороны АКПП, есть недостатки:

1. Увеличивается расход топлива.
2. Максимальная скорость будет снижена.
3. В случае аварийного движения (занос зимой) автомат-коробка не поможет.
4. Масло требуется менять чаще, чем при МКПП.
5. Дорогой ремонт.
6. Низкая грузоподъемность.

И еще один недостаток. По мнению автолюбителей, если груженая Газель Next едет на дальние расстояния, служба АКПП ограничится в год эксплуатации.

Вернуться к оглавлению

Коммерческие КПП на Газель Next

Плюсы:

1. шумоизоляция;
2. легко переключать скорости;
3. грузоподъемность.

Смотрите в видео: тест-драйв Газель Next.

Минусы:

• При установлении коммерческой коробки требуется провести некоторые работы по установке. Допустим, по доработке карданного вала.
• Нет никакой гарантии (при таких ярких плюсах), что коробка не «рассыпается» при дальней поездке.
