Какие размеры гаражных ворот? Ответ.

Компания «КорТехСтрой» реализует широкий ассортимент гаражных ворот в самой различной комплектации. Правильно подобранные ворота – это залог комфортной и безопасной эксплуатации гаража. Выбирая ворота необходимо помнить, что стандартная высота данного изделия должна составлять не менее 250 сантиметров, а ширина, напрямую зависит от типа автомобиля и может варьироваться в пределах от 200 до 280 сантиметров. Так, для хранения легковых авто типа седан или хэтчбэк оптимальным вариантом будет ворота размером 250х200 см. При этом, гаражные ворота для внедорожника рекомендуется подбирать с учетом особенностей авто данного типа, оптимальным вариантом здесь, будет увеличить стандартную ширину на 30 сантиметров. Оптимальный размер гаражных ворот рассчитывается следующим образом:

Взяв за основу ширину автомобиля, прибавляем минимум по 40 сантиметров с каждой из сторон. Так, к примеру, для авто имеющего ширину 185 см, оптимальный размер ворот составит – 265 см.

Высоту также нужно подбирать с небольшим запасом.

Помимо этого, в случае, если створки открываются внутрь, следует учитывать глубину открытия.

Гаражные ворота согласно нормам СНиП и ГОСТ

В процессе производства и монтажа гаражных ворот необходимо опираться на нормы и правила, которые прописаны в специальном стандарте – ГОСТ 31174-2003. Данный стандарт регламентирует основные технические требования, предъявляемые к подобной продукции. При этом следует заметить, что требования к параметрам ворот для гаража данный ГОСТ не содержит. В свою очередь, свод строительных норм и правил (СНиП) регламентирует только размеры самих гаражей, к размеру ворот здесь также не предъявляется никаких требований.

При строительстве подобных сооружений на придомовой территории, следует учитывать нормы СНиП 2.07.01-89, который определяет основные правила застройки в населенных пунктах. Помимо этого, в процессе возведения нужно учитывать нормы пожарной безопасности. Так, в условиях частного сектора, гараж должен находиться на удалении 1 метра от дома и не менее 6 метров от соседних участков. При этом высота сооружения также должна удовлетворять все требования СНиП.

Конструкция ворот для крупногабаритных авто

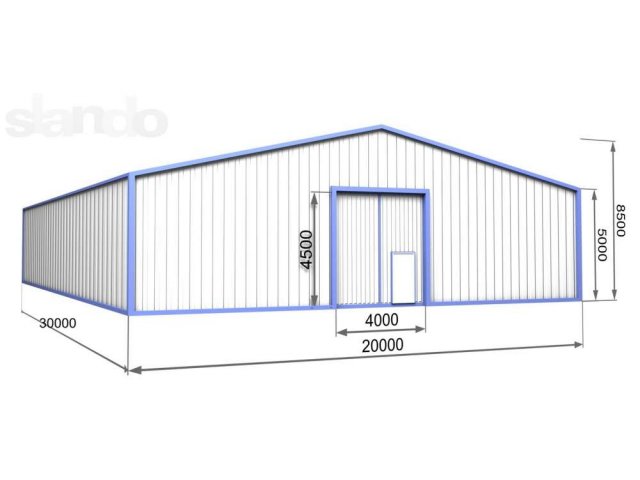

Оптимальный размер ворот для грузовых автомобилей составляет 350–400 сантиметров в длину и порядка трех метров в высоту. За редким исключением, высота гаражных ворот для грузовиков достигает четырех метров. При этом следует отметить, что для автомобилей типа «Газель», как правило, подбирают ворота 300х300 см.

Гараж с подъемником

На сегодняшний день, при обустройстве гаражей все чаще используют специализированный подъемник, который позволяет производить ремонт автомобиля непосредственно в гараже. По своему типу подъемники подразделяются на эстакадные и раздвижные. Гаражный подъемник позволяет поднимать автомобиль на высоту 190 сантиметров, что позволяет получить обзор практически всех деталей авто. Соответственно, в случае наличия подъемника, высота гаража для легкового авто должна составлять не менее 390 см, для внедорожника, не менее 440 сантиметров.

Размер гаражных ворот — важные факторы влияющие на выбор

Размеры для гаражных ворот

Гараж – капитальная постройка, поэтому к его строительству нужно относиться соответственно. Например, важно предусмотреть достаточно широкой-высокий проем для проезда автомобиля. И перспективу его замены на более габаритный транспорт. Поэтому размеры тех же автоматических секционных гаражных ворот желательно рассчитывать заранее. Тогда удастся избежать переделок и сопутствующих расходов, включая потерю времени на перестройку гаража.

Для одной машины

Первое, что необходимо учитывать – это габариты автомобиля. Проем с учетом конструкции самих ворот должен превышать ширину «по зеркалам» хотя бы на 300 мм с каждый стороны (совокупно от 600 мм). Тогда будет удобно заезжать внутрь гаража даже под небольшим углом. Главное, чтобы само помещение позволяло это сделать. Такое условие одинаково относится к размерам распашных гаражных ворот и к остальным типам.

Для двух авто

В большинстве случаев под один автомобиль достаточно сделать проем 2400-2700 мм. Несколько иная ситуация с гаражом под две машины. В нем нужно учитывать возможность въезда сразу обоих авто, понадобится свободное пространство как до стен, так и между ними. Оптимальный проем в этом случае составляет 5000-6000 мм. Исходя из размеров желательно делать подъемные гаражные ворота, их конструкция хорошо подходит для массивных воротных створок.

Существуют ли стандарты размеров гаражных ворот?

Иногда проем приходится делать не более 4500 мм, например, когда размеры гаража не позволяют сделать более широкий въезд. Такой вариант вполне приемлем, если помещение длинное, позволяет разместить первый автомобиль так, чтобы не мешать въезду второго. Пусть и немного «наискосок». Стандартных размеров гаражных ворот (подъемных и иных типов) не существует. Можно сделать их в соответствии с ГОСТ 31174-2017, 31174-2003 или выбрать габариты исходя из ситуации.

Ширина и высота ворот в зависимости от типа автомобиля

Отчасти стандарты размера гаражных ворот устанавливают производители. Например, секционные от бренда Alutex имеют ширину от 1750 мм до 3250 мм при высоте 1750-6000 мм. Конструкции от компании Ryterna имеют ширину 2150, 2260, 2370, 2500 и 3000 мм. Выбор есть практически под любой тип транспорта, хоть легковой, хоть грузовой с высоким фургоном.

Табл. 1. Типовые размеры ворот разного типа

Вид ворот	Ширина, мм	Высота, мм
Секционные	2000-5000	1800-3000
Подъемно-поворотные	2250-5000	1920-2125
Роллетные	2000-6000	1500-5000
Распашные	4000	2000
Рулонные	4000	2700
Откатные	3000	1900

Легковой

Габариты легкового автомобиля во многом определяет его класс. Например, «Ока» заедет в гараж с проемом шириной всего 1700-1800 мм. Но отталкиваться от конкретной марки нерационально, ведь авто могут поменять или временно использовать помещение для хранения другого транспорта. Из-за этого размеры проема под гаражные ворота лучше выбирать максимальные, из расчета габаритов машин класса F, имеющих ширину чуть более 1700 мм (высота обычно стандартна, до 2000 мм).

Кроссовер

Кроссоверы или автомобили повышенной проходимости (внедорожники) имеют более габаритный кузов. Объясняется это широкой базой, необходимой для роста устойчивости на плохой дороге. Но заодно такой подход сказывается на требованиях к размеру проема под гаражные ворота. Например, VolkswagenTiguanимеет ширину 2099 мм, ToyotaHighlander – 1925 мм, AudiQ7 – 1970 мм. Высота всех кроссоверов не превышает 1600-1700 мм, поэтому достаточно сделать проем на 2000 мм.

Микроавтобус

Владельцам микроавтобусов приходится учитывать еще и высоту транспортного средства. Ширина того же MercedesSprinter составляет 2426 мм, а высота до 2715 мм. По обоим метрикам необходимо создать запас от 300 мм. Поэтому размеры автоматических (и обычных) гаражных ворот делают с учетом габаритов разных моделей микроавтобусов, на случай замены автопарка, въезда на ремонт «чужих» автомобилей.

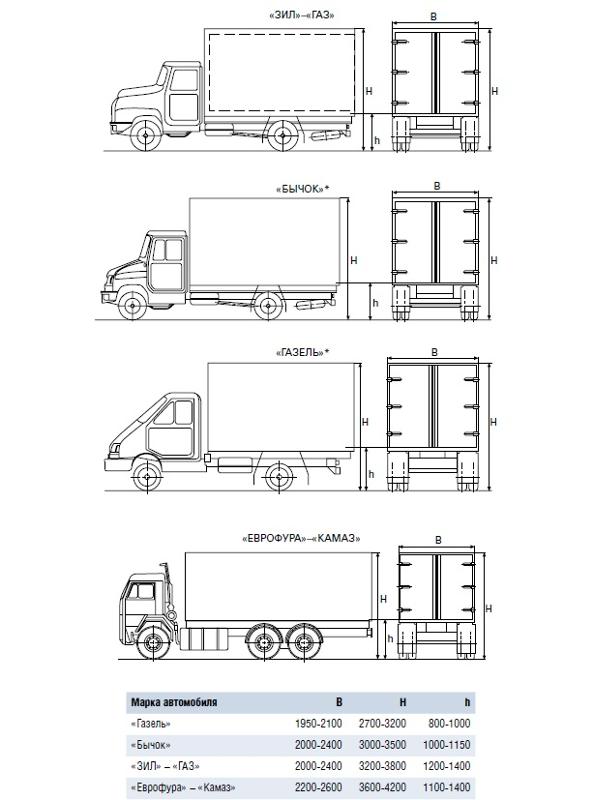

Грузовой (ГАЗель)

Если планируется хотя бы временное размещение небольших грузовиков (Газель, Соболь и пр.), желательно делать проем минимум 2600 мм в ширину и 2600 мм в высоту. По сути, это немного больше типовых размеров гаражных ворот для легкового автомобиля. Но следует учитывать, что в модельном ряду тех же Газелей есть варианты с тентом, достигающим до 2570 мм от земли. В таком случае понадобятся ворота от 2800-2900 мм в высоту.

Фура и автобус

Грузовая техника значительно отличается даже от кроссовера. И тем более размеры гаражных ворот для легкового автомобиля будут недостаточны для проезда грузовика. Принято считать стандартом ширину кузова 2550 мм и высоту до 4000 мм. Соответственно габариты проема выбирают от 3100 и 4300 мм. Такой размер подойдет подавляющему большинству грузовых автомобилей независимо от бренда. Главное, чтобы сам гараж предусматривал возможность установки габаритных ворот.

Стандарты известных брендов относительно секционных конструкций

Отчасти упрощают ситуацию производители воротных конструкций. Каждый имеет собственную размерную сетку, включающую наиболее актуальные варианты. Рассмотрим различия на примере популярных брендов DoorHan, Hormann, Ryterna и Alutech.

DoorHan

Компания «Дорхан» выбрала стандартом ширину ворот в 2000-3000 мм с шагом в 1 мм. Клиентам доступна возможность заказа размера проема гаражных ворот практически «под свои размеры». Высота изделий будет составлять от 1800 мм до 3000 мм, также на выбор заказчика.

Табл. 2. Ходовые размеры воротных конструкций DoorHan

Номер модели	Ширина и высота, мм
1	2500х2115
2	2500х2215
3	2500х2390
4	2750х2115
5	2750х2215
6	2750х2390
7	3000х2015
8	3000х2215
9	3000х2515
10	3000х2640
11	2350х2115
12	2350х2390
13	2500х2515

Hormann

Компания «Хорман» выбрала размерный шаг чуть меньше, предыдущего бренда – 2. 5 мм. Размеры секционных гаражных ворот этого бренда практически те же, шириной в 2000-5000 мм и высотой 1875-2750 мм.

Табл. 3. Размеры ворот Hormann

Ширина, мм	Высота, мм
2250	1875
2250	2000
2250	2125
2375	1875
2375	2000
2375	2125
2375	2250
2500	1875
2500	2000
2500	2125
2500	2250
2500	2375
2500	2500
2500	2750
2625	2125
2750	2000
2750	2125
2750	2250
2750	2375
2750	2500
2750	2750
3000	2000
3000	2125
3000	2250
3000	2375
3000	2500
3000	3000
3250	2000
3250	2125
3250	2250
3500	2000
3500	2125
3500	2250
3750	2000
3750	2125
3750	2250
4000	2000
4000	2125
4000	2250
4250	2000
4250	2125
4250	2250
4500	2000
4500	2125
4500	2250
4750	2000
4750	2125
4750	2250
5000	2000
5000	2125
5000	2250

Ryterna

Каталог компании чуть скромнее предшественников. Бренд выпускает несколько стандартных гаражных ворот размером от 2150 до 3000 мм в ширину. Наиболее популярны модели 2150, 2260, 2370, 2500 и 3000 мм. При заказе других габаритов учитывают размерный шаг в 110 мм, который влияет на возможности выбора.

Alutech

Бренд «Алютекс», наоборот, выделяется большим ассортиментом. Размерный шаг его каталога – 1.25 мм, шире выбор найти сложно. Компания наладила производство двух типовых вариантов, с сэндвич-панелями толщиной 40 мм и с утолщенным теплоизолятором до 45 мм и фурнитурой из нержавеющей стали.

Минимальный стандартный размер гаражных ворот для легкового автомобиля у них составляет 2250х2085 мм (ширина и высота соответственно). Максимальная величина достигает 6000х3000 мм единым полотном.

Виды гаражных ворот

Помимо размера гаражных ворот, рекомендуется заранее определить их вид. Существует почти 10 типов воротных конструкций с единственной задачей – обеспечить комфортную эксплуатацию гаража, сохранность автомобиля, удобство открытия-закрытия. Стоит рассмотреть и такие нюансы, как наличие встроенной калитки, автоматического или ручного управления.

Распашные ворота

Один из стандартных видов гаражных ворот для легкового автомобиля независимо от размера. Их легко сделать самостоятельно из металлической рамы, закрепленной на коробе при помощи петель. Остается лишь выбрать материал створок – листовой металл, деревянные доски или фанера, сэндвич панели. Единственный минус конструкции заключается в необходимости оставлять пространство для открытия (площадь зависит от длины створок в раскрытом состоянии).

Секционные ворота

Наиболее распространенный вариант автоматических гаражных ворот. Представляет собой полотно из нескольких горизонтальных секций, которые при открытии постепенно смещаются под потолок. Высоту проема можно регулировать количеством поднятых элементов, это удобно, например, для проветривания гаража, входа без калитки. Секционные ворота удобны в гаражах, рассчитанных на два автомобиля, одновременно на легковые и грузовые машины (Газели).

Откатные ворота

Откатные или сдвижные представляют собой единое полотно, по габаритам чуть больше гаражного проема. При открытии его сдвигают вдоль стены влево или вправо, в зависимости от планировки гаража. Конструкция требует наличие свободного пространства минимум со створку, чтобы была возможность сдвинуть ее. Зато такие ворота удобны в месте, где нет места перед ними для открытия «классических» распашных.

Возможно изготовление комбинированного варианта – в виде секций, открывающихся не наверх, а вбок. Такая конструкция лучше подходит для компактных гаражей на один автомобиль, когда под потолком места недостаточно или оно требуется, например, для подвеса мини-крана. Если ворота планируются широкими, рациональнее «складывать» их наверх.

Подъемно-поворотные

Конструкция подъемно-поворотных ворот аналогична секционным. Но при открытии смещается все полотно целиком. Механизм довольно массивный, поэтому подходит только для компактных проемов. Такие ворота представляют собой единую створку, которая одновременно поворачивается по горизонтали и поднимается наверх. Монтаж подобной конструкции требует свободного места под потолком и уменьшает фактическую высоту проема на 200-250 мм.

Подъемно-гильотинные

Еще один вид «цельных» гаражных ворот. Отличается от предыдущих механизмом поднятия при открытии. «Гильотина» предполагает подъем полота строго вертикально, а это сразу ограничивает сферы применения. Необходимо иметь достаточно высокий гараж, чтобы створки разместились над проемом. Их обычно устанавливают в высоких помещениях, например, когда на 2-м этаже делают кабинеты для офисных сотрудников, комнаты отдыха.

Роллетного типа

Вид ворот, похожий на секционный по принципу действия. Только состоит из большого количества узких стальных ламелей, которые при открытии двигаются по боковым направляющим, постепенно сворачиваются в рулон. Механизм последнего располагают выше проема, поэтому рольставни не влияют на размеры проема гаражных ворот. Но нужно учитывать, что под направляющей с каждой стороны понадобится порядка 100-130 мм (ограничение в ширину).

Влияние типа гаражных ворот на размеры проема

Перечисленные выше виды ворот для гаража различаются по принципу открытия-закрытия. Но это не единственные признаки, по которым их выбирают. Например, распашные створки могут мешать проходить в калитку, расположенную рядом. Или механизм секционных ворот не позволит повесить на потолок силовое оборудование, необходимое для ремонта автомобилей. Есть влияние и на размер проема, который понадобится организовать для получения нужной ширины-высоты проезда.

Примеры:

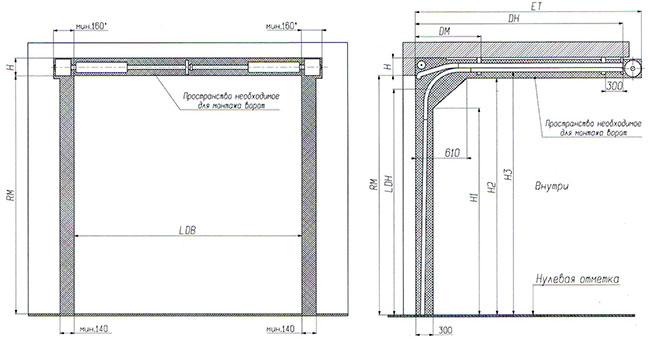

1. Секционные и роллетные ворота занимают минимум 100 мм с каждого края проема под направляющие. На высоту они никак не влияют, зато требуют наличия хотя бы 100-150 мм свободного пространства под потолком, где будут располагаться секции после открытия. То же относится к рулонным, механизм смотки которых располагают над проемом.

2. Подъемно-поворотные требуют небольшого пространства перед гаражом, куда происходит вынос створки во время ее поворота из вертикального в горизонтальное положение. После открытия проем уменьшается на 200-250 мм, это необходимо учитывать при планировании его размера. Как и в случае с секционными, потолок помещения никак не задействовать.

3. Распашные требуют свободного места перед гаражом, куда их можно будет открывать. Это все ограничения, размер проема при полном открытии створок соответствует заданному.

4. Откатные ворота ставят только при наличии сбоку хотя бы с одной стороны достаточного места для размещения створки. На ширину проема они не влияют, если сделать механизм таким, чтобы полотно уходило за стену на всю длину.

Если сразу предусмотреть запас по ширине и высоте, проблем с въездом автомобиля не будет при выборе любого вида гаражных ворот. Но нужно учитывать, что с увеличением габаритов у любой конструкции будет расти вес. Последнее же влияет на простоту управления створками, скорость износа механических узлов (например, шарниров подъемно-поворотных ворот) и срок службы.

Как влияют размеры ворот на выбор автоматики

Также от того, какой размер гаражных ворот выбран, зависит тип автоматики, предназначенной для управления открытием-закрытием створок. Чем выше весовая нагрузка, тем мощнее придется брать привод. Так, для створок весом до 300 кг подойдет двигатель мощностью 250-300 Вт. Для более тяжелых конструкций лучше предусмотреть запас, вплоть до 500-600 Вт. Подробнее лучше читать в инструкции по эксплуатации конкретной модели.

Способы управления воротами

Простейший вариант, заложенный практически в любую гаражную автоматику – это реагирование на нажатие кнопки. Ее располагают рядом с воротами или на пульте охраны. Но на практике такой метод используется редко. Потому что удобнее автоматизировать процесс. Например, поставить на столб фотоэлемент, который подаст сигнал на открытие при приближении автомобиля. И не даст закрыть створки, если тот еще не проехал внутрь гаража.

Также популярно открытие по нажатию кнопки на специальном брелоке. Пульт для дистанционного управления обычно работает за 20-100 метров от гаража и позволяет подготовить его к въезду авто прямо из салона. Существуют комплекты с GSM-модулем для управления автоматикой с телефона или другого мобильного устройства. Перечисленные фишки приобретаются отдельно от основного комплекта и интегрируются в общий узел.

Blue Giant — Architect Resources

Выбор правильного размера двери очень важен при планировании погрузочной площадки. Двери неправильного размера могут создать проблемы с логистикой, снизить эффективность и повредить продукт. Следует учитывать как разнообразие прицепов, которые будут посещать док, так и способ загрузки продукта. Планирование возможных будущих изменений сейчас может сэкономить время, деньги и нервы.

ШИРИНА ДВЕРИ

Большинство грузовиков на дорогах сегодня имеют ширину не менее 8 футов, и все большее число имеют ширину 8 футов 6 дюймов. Ширина двери 8 футов может обслуживать эти грузовики, но пространство для маневра ограничено. позиционирование грузовика не по центру, что может привести к дальнейшему снижению эффективности и даже создать необходимость в изменении положения автомобиля 9.0003

В идеале для обслуживания прицепов шириной 8 футов 6 дюймов следует использовать двери шириной девять футов. Укладка на поддоны бок о бок упрощается, и вероятность повреждения продукта значительно снижается. Двери шириной девять футов также подходят для незапланированного обслуживания

Для более широких ворот требуется больше места в здании, что может создать проблемы при ограничении пространства.

Учитывайте максимальные общие ограничения для прицепа. размер 8 футов-6 дюймов в ширину и 13 футов-6 дюймов в высоту (разные в некоторых штатах). Платформы-носители могут превышать максимальные размеры по ширине (требуются специальные разрешения).

Дверь должна располагаться на расстоянии 12 футов друг от друга для размещения большинства транспортных средств, использования герметизирующих ворот / укрытий и установки двусторонних световых систем связи.

ВЫСОТА ДВЕРИ

Высота прицепов может варьироваться от бортовых (приблизительно 48 дюймов / 1219 мм) до закрытых фургонов (162 дюйма / 4115 мм от уровня земли). Наибольшая внутренняя высота для загрузки продукта составляет примерно 114 дюймов (2896 мм).

В зависимости от применения обычно указываются три основных значения высоты дверей. Имейте в виду, что общая высота дока составляет 48–52 дюйма (1219- 1321мм).

Двери высотой 8 футов (2438 мм) могут выполнять множество операций по загрузке/разгрузке, но не обеспечивают полную загрузку продукта от пола до потолка. Необходимость оптимизации доступной высоты в прицепе при загрузке продукта с целью минимизации транспортных расходов делает дверь высотой 8 футов менее желательным выбором.

Дверь высотой 9 футов (2743 мм) обеспечивает улучшенную загрузку продукта от пола до потолка, поскольку под дверным проемом может легко пройти более высокий груз. Возможна более полная и плотная загрузка с меньшим риском повреждения продукта из-за удара продукта о дверной проем. Высота девяти футов является популярной высотой двери, потому что она подходит для широкого спектра применений. Однако прицепы меньшей высоты могут создавать зазор в верхней части 9дверь. Этот зазор можно закрыть герметиком или герметиком подходящего размера.

Третья стандартная высота ворот составляет 10 футов (3048 мм).

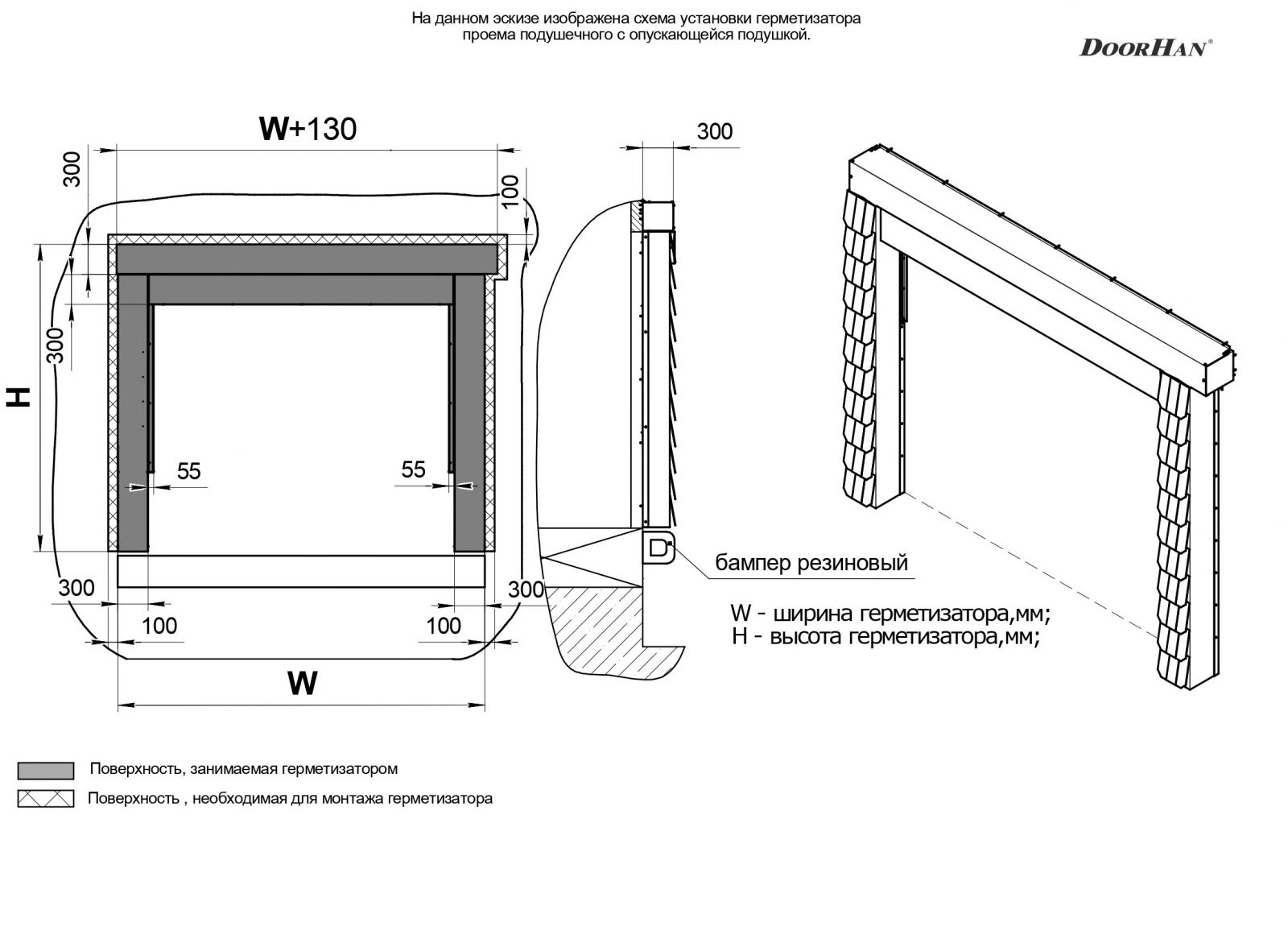

Особое внимание следует уделить выбору герметизатора ворот или герметизатора для ворот высотой 10 футов. беспрепятственный доступ к задней части прицепа

Размеры дверей могут быть указаны для любой требуемой конфигурации. Учитывайте характеристики продукта и возможность будущих изменений.

Проектирование погрузочной платформы: определение размеров дверей

Максимальный размер прицепа составляет 8 футов 6 дюймов в ширину и 13 футов 6 дюймов в высоту (зависит от штата). При наличии специального разрешения платформа может превышать максимальную ширину.

Ширина двери:

Определите размеры двери и выберите систему уплотнения. Двери должны быть как можно меньше (обычно уже 8 футов) в доках с регулируемой температурой, где энергия теряется через двери. Разместите двери на расстоянии 12 футов друг от друга, чтобы вместить большинство грузовиков, системы герметизации и системы освещения связи. Двери дока уже 8 футов 0 дюймов обычно устанавливаются с уплотнениями дока из спрессованной пены для контроля температуры при охлаждении.
Двери шириной 9 футов следует использовать для обслуживания прицепов шириной 8 футов 6 дюймов. Укладка на поддоны бок о бок упрощается, снижается вероятность повреждения продукта, и можно обслуживать негабаритные грузы. Двери должны быть шириной от 8 футов 6 дюймов до 9 футов 0 дюймов, чтобы грузовики могли парковаться не по центру. Дверь шириной 10 футов может быть спроектирована для негабаритных грузов. Обратите внимание, что для более широких дверей требуется больше места в здании, которого может не быть.

ПОМНИТЕ: Сжатие уплотнений может уменьшить эффективную ширину и полный доступ к прицепу.

Высота дверей:

Двери обычно имеют высоту 8 футов, 9 футов или 10 футов. Ворота высотой 8 футов могут выполнять множество операций по загрузке и разгрузке, когда высота не имеет решающего значения, но не могут выдерживать нагрузку от пола до потолка (рис. 1). Двери высотой 8 футов не позволяют максимально использовать имеющуюся высоту трейлера, что приводит к более высоким затратам на перевозку.

Дверь высотой 9 футов обеспечивает улучшенную нагрузку от пола до потолка (рис. 2), поскольку через дверь может пройти более высокий груз. Более полная и плотная загрузка позволяет лучше использовать пространство и снижает риск повреждения продукта из-за удара о дверь. 9футов высотой подходит для широкого спектра применений. Однако в прицепах меньшей высоты между прицепом и верхней частью двери может быть зазор. Щель можно закрыть герметиком или укрытием.

Ворота высотой 10 футов обслуживают весь спектр погрузочно-разгрузочных операций (рис. 3). Двери высотой 10 футов подходят для прицепов высотой до прицепов High Cube и морских контейнеров High Cube включительно.

Чтобы обеспечить полный доступ ко всей ширине и высоте полноразмерного прицепа, дверца дока должна выходить на всю высоту прицепа (от 13 до 14 футов) над парковочной зоной.
