Перевозка СУГ, СПГ и сжиженного газа железнодорожным транспортом

Перевозка газов относится к категории опасных видов транспортировки, поэтому при жд доставках используются специализированные железнодорожные цистерны для перевозки сжиженных газов объемом 98 м3.

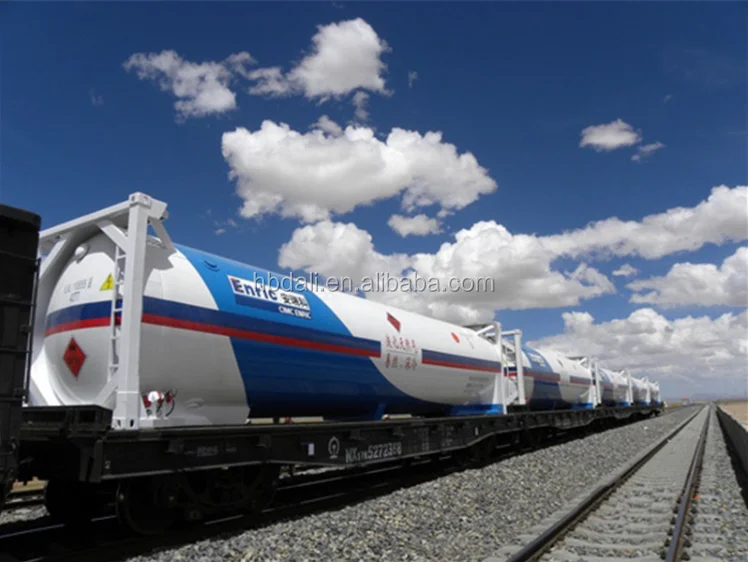

Для транспортировки СПГ железнодорожным транспортом используют криогенные цистерны для сжиженных газов:

  • внутренний резервуар изготовлен из алюминиевого сплава;
  • цилиндр внешнего кожуха – из углеродистой стали;
  • пространство между внутренней емкостью и защитной оболочкой заполняет тонкодисперсный порошок в вакуумной среде;
  • исполнение – горизонтальное.

Конструкция оснащена приборами замера уровня, температуры и давления жидкости в сосуде, предохранительными клапанами, устройством безопасного сброса вещества в атмосферу. Предусмотрена собственная система пожаротушения.

Ручная запорная арматура для налива/слива продукта расположена с одной или по обе стороны резервуара в зависимости от модели оборудования.

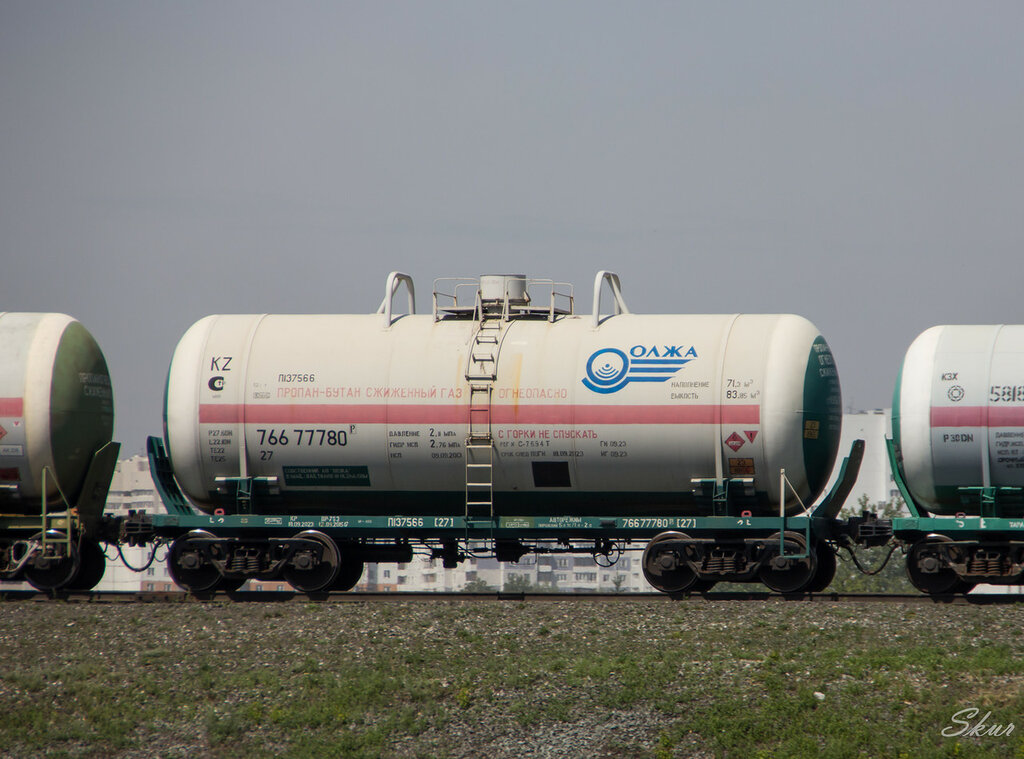

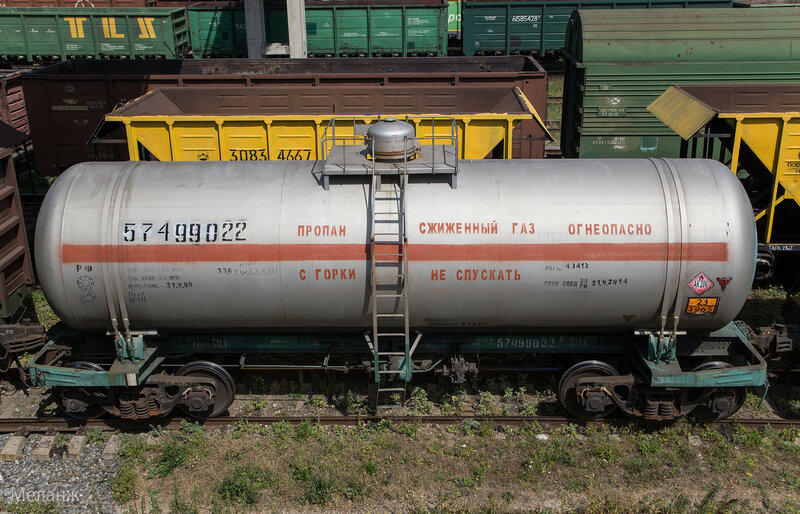

Перевозки СУГ по железной дороге также выполняют наливом в вагонах-цистернах. Криогенные цистерны для транспортировки пропан-бутановых смесей – цилиндрические, со сферическими торцами, закреплены на раме вертикально. Конструктивные особенности оборудования:

  • внутренний котел – стальной, с антикоррозийным покрытием;
  • внешний цилиндр – углеродистая сталь;
  • пространство между газовым сосудом и кожухом вакуумировано.

Менеджер по организации перевозки опасных грузов

Владимир Петров

Опыт работы более 8 лет

Задайте вопрос с специалисту

Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных

Железнодорожные цистерны для перевозки СУГ изготавливаются из высококачественных и прочных материалов, не вступающих в реакцию с перевозимым грузом. Цистерна представляет собой сварной цилиндрический резервуар со сферическими днищами, расположенный на четырехосной железнодорожной платформе. Перед каждым рейсом вагоны проверяются на наличие неисправностей во избежание утечки газа.

Все емкости проходят государственную аттестацию, чтобы быть допущенными к перевозке сжиженных газов.

Все железнодорожные вагоны-цистерны для перевозки сжиженных углеводородных газов оснащены надежными запорными устройствами, приборами контроля за состоянием груза внутри емкости, в особенности давления. Переход жидкости в газообразное состояние должно быть исключено. Хранение газов в цистернах строго запрещено. Поэтому заправка газа происходит цистерны непосредственно перед выездом, загрузка на 85% от объема цистерны. После доставки в место назначения груз сразу же перекачивается в специально отведенное хранилище.

Отметим, что перевозка газа по железной дороге наиболее массовый тип доставки, благодаря которой за один раз можно перевезти большое количество сырья. С экономической точки зрения – это весьма выгодно. Возможна организация перевозки сжиженного газа и в баллонах. В этом случае транспортировка производится в крытых вагонах. Данный способ доставки используется в тех случаях, когда получатель находится на значительном удалении от газонаполнительных станций или в стороне от автомобильных дорог.

Необходимо принять меры обеспечения безопасности, так как вещество легко воспламеняется и взрывоопасно.

Наши партнёры

Часто задаваемые вопросы

Что такое танк-контейнер?

Танк-контейнер – это тара, которая применяется для перевозки веществ в жидком или газообразном состоянии, в том числе пищевой и непищевой продукции. В стандартном исполнении он выглядит как цистерна из металла, заключенная в жесткий каркас. Высокопрочные рамы из стали аналогичны по габаритам размерам обычных контейнеров. С учетом типа груза подбирается тип танк-контейнера (ИМО0, ИМО1, ИМО2). Грузовая тара подходит для мультимодальных грузоперевозок, т.е. при смене транспортного средства перегружать груз не нужно. Емкость просто перемещают с одного вида транспорта на другой.

Как сливают танк-контейнер?

Танк-контейнер наполняется и опорожняется посредством запорно-предохранительной арматуры. Она устанавливается в верхних либо нижних арматурных отсеках. Продукты, которые образуют ядовитые или коррозионные пары, сливают через верхнюю арматуру закрытым методом. Грузы, на которые оказывают влияние влага или воздух, сливаются также закрытым способом через верхнее устройство. Кроме того, грузы могут сливаться самотеком через нижний слив под действием силы тяжести, либо под давлением.

Какой тоннаж можно перевезти?

Тоннаж зависит от типа груза и танк-контейнера. Так, допустимая масса для перевозки воды, вина, масла, молока, бензина составляет до 35 м3, сжиженных газов – до 40 м3. Масса пустого танк-контейнера может достигать 10 тонн.

Итака-Транс – это комплексная логистика различных видов наливных и жидких грузов в танк-контейнерах.

  • Транспорт

197183, г. Санкт-Петербург, Липовая аллея, д. 9, лит. А , пом. 23Н, офис 721 +7 (800) 444-30-85 +7 (812) 317-05-75

Правила перевозки сжиженного газа с помощью автотранспорта: особенности и нюансы

При перевозке сжиженного газа не обойтись без спецтехники. Важно понимать, что такие автомобили должны соответствовать повышенным требованиям, поскольку в процессе работы сталкиваются с большими нагрузками, которые могут влиять на дальнейшую работу машины.

Сжиженный газ — это груз с повышенной опасностью, поскольку вещество склонно к быстрому воспламенению и взрыву. Для того чтобы техника могла беспрепятственно перевозить СГ, предварительно ее оснащают специальным оборудованием. Мы занимаемся поставкой спецтехники и комплектующих деталей на протяжении длительного времени, поэтому готовы помочь вам в решении проблемы транспортировки.

Требования к автомобилям

Перевозка опасных газов осуществляется на двух видах машин:

  • Автоцистерны, они же газовозы;
  • Грузовики с баллонами.

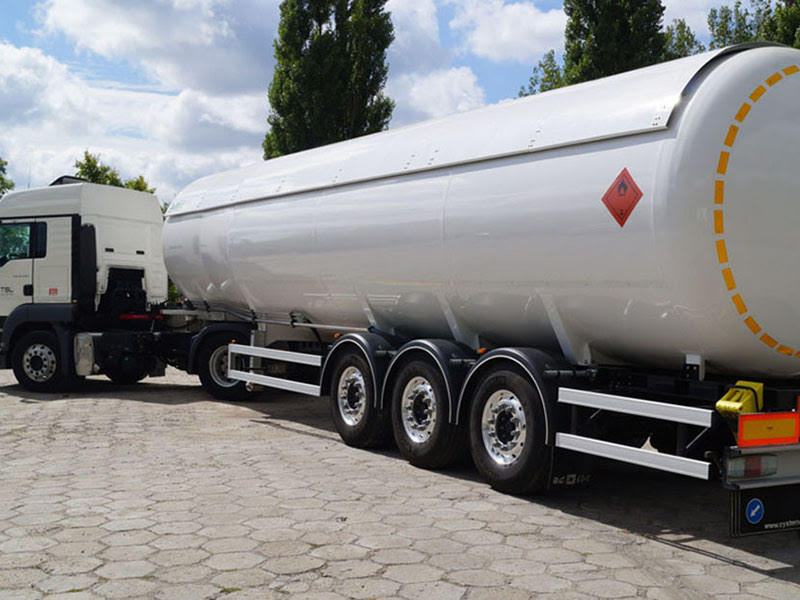

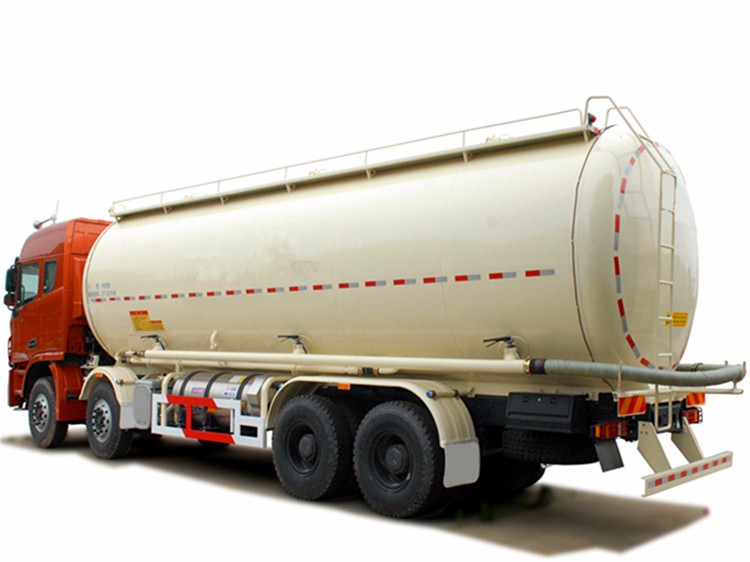

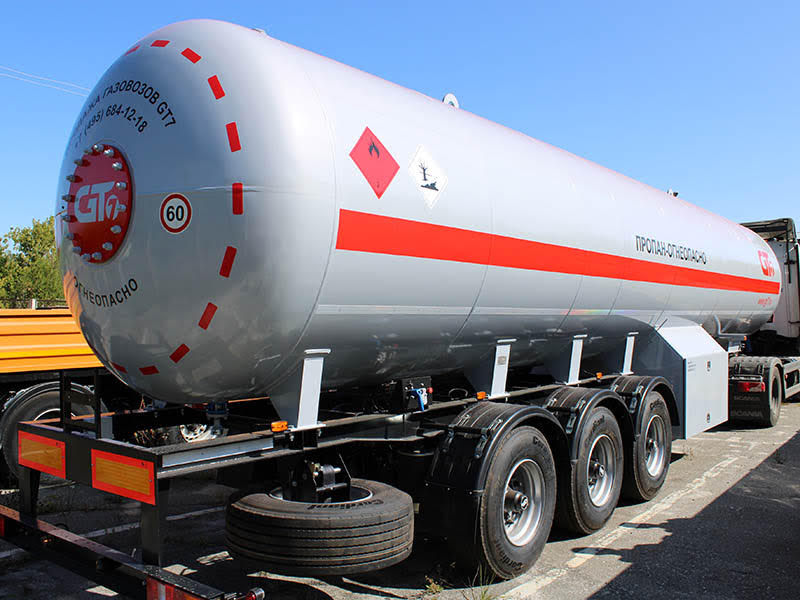

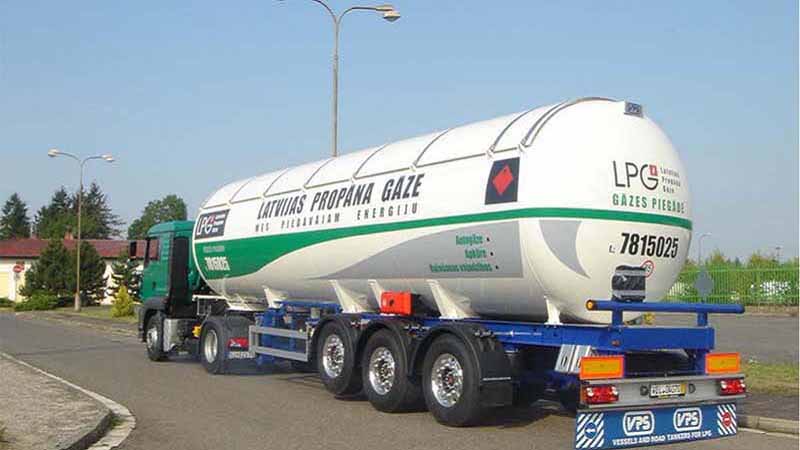

Газовозы

Газовоз является специальным транспортным средством, для оснащения которого используется необходимое оборудование — цистерна, обеспечивающая правильное хранение и транспортировку газа. Цистерна для перевозки сжиженного газа представляет собой резервуар цилиндрической формы, которые защищен от прямых солнечных лучей теневым кожухом, выполненном из нержавеющей стали. Перевозка газа осуществляется при рабочем давлении в 16 атмосфер и температуре от -40 до +50 градусов.

Грузовые машины

Использование грузовых машин возможно, если транспортировка газа осуществляется с помощью баллонов. Они также должны соответствовать повышенным требованиям, которые помогут избежать повреждения груза.

Главное требование при выборе спецтехники — это наличие прочного и надежного шасси. Среди отечественных перевозчиков часто использовались старые машины по типу ЗИЛ и ГАЗ. Со временем все большее количество предпочтений современных транспортировочных компаний отдается импортным моделям.

Для обеспечения безопасной перевозки взрывоопасных газов в грузовике производителями предусмотрены металлическая основа, которая выглядит как клетка, с ее помощью осуществляется погрузка и надежная фиксация каждого баллона. Все они проверяются на наличие исправных заглушек и предохранительных клапанов. После чего они помещаются в горизонтальное положение и весь путь находятся в отдельных ячейках.

Вас могут заинтересовать

Газовоз ППЦТ-40

Цена по запросу

Подробнее

Газовоз ППЦТ-36

Цена по запросу

Подробнее

Газовоз ППЦТ-45

Цена по запросу

Подробнее

Газовоз ППЦТ-44

Цена по запросу

Подробнее

Оформление документации

Сжиженный газ перевозится исключительно с помощью специальных машин. У транспортной компании в обязательном порядке должна быть лицензия. Прежде чем груз отправляется в путь, составляется договор между двумя сторонами. Помимо указания всех стандартных положений в договоре содержится такая информация:

  • физико-химические свойства вещества, от которых может повышаться опасность во время транспортировки;
  • этапы оснащения машины, а также погрузка и разгрузка;
  • реагирование в аварийных ситуациях;
  • обработка техники и дополнительного оборудования;
  • ряд подготовительных мероприятий для доставки.

Также при перевозке газа понадобится сопроводительные документы:

  • путевой лист;
  • товарно-транспортная накладная;
  • аварийная карта;
  • сертификат, в котором указаны подготовительные мероприятия.
Наиболее важная роль в этом случае у свидетельства и допуска, поскольку именно их наличие свидетельствует о профессиональной подготовке водителя.

Нюансы транспортировки газа

Существуют правила транспортировки газа, соблюдение которых обязательно.

  • Проверка работоспособности спецтехники.
  • Наличие должной квалификации и подготовки водителя.
  • Прохождение медицинского обследования.
  • Диагностика всего оборудования.
  • Разработка оптимальных маршрутов.
  • Очищение емкостей от остатков топлива.
  • Наполнение цистерны не более чем на 85%.
Только с выполнением этих правил, доставка груза может осуществляться без происшествий.

Спецтехника от ООО «Автострада»

ООО «АВТОСТРАДА» предлагает качественную и надежную спецтехнику для снабжения автомобильного парка заказчиков. Мы являемся официальным дилером производителя GT7.

Для поставки спецтехники можно выбрать как базовую комплектацию, так и дополнительное оборудование. Специалисты проводит профессиональные консультации, касающиеся эксплуатационных моментов.

Если вам необходима качественная спецтехника, рекомендуем ознакомиться с каталогом нашей компании. У нас вы сможете купить современные газовозы, бензовозы и другие машины, а также заказать ряд услуг (калибровка автоцистерн и другие).

Для уточнения подробностей оставьте заявку на нашем сайте или воспользуйтесь контактным номером. Менеджеры ответят на все вопросы и помогут с оформлением заказа.

Сжиженный природный газ (СПГ) — Транспорт — Студенческая энергия

Перейти к:

Сжиженный природный газ (СПГ) — это природный газ, преобразованный в сжиженный для удобства хранения или транспортировки.

Авторы

Рецензенты

Что такое сжиженный природный газ (СПГ)?

СПГ (сжиженный природный газ) — это природный газ, сжиженный для транспортировки и хранения.

Метан имеет очень низкую плотность, поэтому его транспортировка и хранение обходятся дорого 1 . Газопроводы высокого давления могут использоваться для транспортировки газа по суше или для коротких переходов через океан. Сжижение природного газа позволяет экономично транспортировать газ через океаны или, в некоторых случаях, на грузовиках к небольшим разбросанным потребителям. СПГ занимает в 600 раз меньше места, чем газ, но должен храниться при температуре ниже 160 градусов по Цельсию и под давлением. На приемном терминале СПГ выгружается и хранится перед регазификацией и транспортировкой по трубам к конечным потребителям 2 .

Четыре основных элемента цепочки создания стоимости СПГ: 1 :

  1. Разведка и добыча — СПГ — это метод транспортировки природного газа, и поэтому природный газ должен быть сначала произведен и транспортирован на установку СПГ для переработки
  2. Сжижение — этот процесс превращает газ в жидкость путем снижения температуры газа примерно до -260 градусов по Фаренгейту (-160 градусов по Цельсию)
  3. Судоходство  – специальные танкеры с изоляцией и авторефрижератором сохраняют природный газ в жидкой форме при его транспортировке по массивным водоемам.
  4. Хранение и регазификация  – как только СПГ достигает места назначения, он хранится или регазифицируется обратно в газообразное состояние. Процесс регазификации включает прохождение СПГ через серию испарителей, которые повторно нагревают топливо.





Видео

Context

Спрос на СПГ растет на рынках с ограниченным внутренним производством газа или импортом газа по трубопроводам. Это увеличение в основном связано с растущей азиатской экономикой и, в частности, обусловлено их стремлением к более чистым видам топлива; и из-за остановки атомных электростанций. Крупнейшим производителем СПГ является Катар, мощности по сжижению которого в 2013 году составляли примерно четверть мирового производства СПГ 3 . Япония всегда была крупнейшим импортером СПГ и в 2013 году потребляла более 37% мировой торговли СПГ.

Проекты СПГ требуют очень больших сумм авансового капитала, и поэтому поставщики обычно заключают долгосрочные соглашения (до 15–20 лет) с покупателями, прежде чем принимать инвестиционное решение.

В процессе добычи необходимо учитывать экологические и социальные аспекты. Эти опасения обычно связаны с потреблением энергии и местным воздействием на окружающую среду такого крупномасштабного промышленного развития. Кроме того, хотя природный газ является наиболее чистым ископаемым топливом, при сжигании он выделяет CO2 и сам по себе является мощным парниковым газом, что вызывает проблемы, связанные с климатом.

Было две аварии (Кливленд, 1944 г. и Скикда, 2004 г.), связанные с СПГ, но в целом было доказано, что сжижение, транспортировка СПГ, -хранение и -регазификация чрезвычайно безопасны. Только инцидент в Кливленде привел к гибели людей; более того, это событие произошло 70 лет назад и до того, как стало понятно влияние криогенных температур на стали.



Погрузитесь глубже

Последние сообщения в блогах о сжиженном природном газе (СПГ)
Внешние ресурсы
Международные организации

Ассоциация поставки природного газа

Международная группа импортеров сжиженного природного газа

Международный газовой союз

Международная ассоциация по природному газу

Международная или важная промышленность

Американская ассоциация

Международная или важная ассоциация индустрии

Американская газовая ассоциация

. Американская ассоциация природного газа

Федеральная комиссия по регулированию энергетики (FERC)

Канадская ассоциация энергетических трубопроводов (CEPA)

Газовая инфраструктура Европы (GIE)

Европейская сеть операторов газотранспортных систем (ENTSOG)

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ

Институт газовых технологий

Оксфордский институт энергетических исследований (OIES)

Канадский институт энергетических исследований (CERI)

Центр сжиженного природного газа (СПГ)

Институт энергетических исследований Российской академии наук

Азиатско-Тихоокеанский центр энергетических исследований (APERC)

АКАДЕМИЧЕСКИЙ ЖУРНАЛ

Нефтегазовый журнал

Индустрия природного газа B

ИСТОРИЯ

Naturalgas. org

Политика

Harvardiop

The Wall Street Journal

Экономист

Экономика

Международная ассоциация для Экономика Экономика)

Международная ассоциация для Экономика Экономика)

Международная ассоциация для Экономика Экономист)

(Экономика Экономика)

ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ

Агентство по охране окружающей среды США (EPA)

Союз заинтересованных ученых

Американская газовая ассоциация (AGA)

David Suzuki Foundation

Международное энергетическое агентство (IEA)

Бизнес -анализ

Interfax Global Energy

Naturalgas.org

Влияние на здоровье

Американский институт Петролев

Союз Заинтересованных Ученых

Health and Safege Executive (HSE).

УСТОЙЧИВОЕ РАЗВИТИЕ

Gasunie

ДРУГИЕ ИНТЕРЕСНЫЕ Очерки/Статьи

Natural Gas Europe

Cedigaz

Planete Energies

  1. Национальная лаборатория энергетических технологий (2005 г. ). Сжиженный природный газ: Понимание основных фактов. http://www.netl.doe.gov/File%20Library/Research/Energy%20Analysis/Publications/LNG-PrimerUpdate.pdf ↩
  2. Шелл (2011). Что такое СПГ? http://www.shell.com/global/future-energy/natural-gas/liquefied-natural-gas/what-is-lng.html ↩
  3. Международное энергетическое агентство (2014 г.). Часто задаваемые вопросы: природный газ. http://www.iea.org/aboutus/faqs/gas/ ↩
О Student Energy

Student Energy — это глобальная молодежная организация, которая помогает новому поколению лидеров ускорить переход к устойчивому и справедливому энергетическому будущему. Мы работаем с сетью из 50 000 молодых людей из более чем 120 стран, чтобы получить знания, навыки и сети, необходимые им для принятия мер в области энергетики. Student Energy сотрудничает с правительствами, компаниями и организациями, чтобы способствовать значимому участию молодежи и мобилизовывать ресурсы для поддержки энергетических решений, возглавляемых молодежью.

Student Energy — зарегистрированная канадская благотворительная организация.

Регистрационный номер благотворительной организации: 823621909 RR 0001

Загрузка…

определение, хранение, транспортировка и использование

Что такое СПГ? Как его производят, хранят и транспортируют? И для чего используется СПГ? В этой статье мы рассмотрим все эти вопросы.

Природный газ является одним из важнейших источников энергии в мире. Как мы писали в нашей статье о природном газе, газ в основном транспортируется по международным трубопроводам.

Международная торговля природным газом и сеть трубопроводов привели к появлению СПГ. В этой статье вы можете прочитать о том, что такое СПГ, как производится сжиженный природный газ, как он хранится и как используется.

Что такое СПГ?

СПГ означает «сжиженный природный газ». По составу он почти такой же, как природный газ в традиционном понимании, только в охлажденном виде. Это значит, что у него температура -162°С, а плотность ниже, чем у воды.

Существенным отличием от природного газа, транспортируемого по трубопроводу, является то, что при температуре хранения некоторые компоненты (вода, углеводороды, углекислый газ, ртуть) замерзают до твердого состояния: они должны быть практически полностью извлечены из сжиженного газа. В остальном все то же самое, что и в случае природного газа, транспортируемого по трубопроводу в газообразном состоянии. СПГ бесцветен и не имеет запаха, не токсичен, но легко воспламеняется.

Благодаря последнему свойству СПГ также одорируется. Тетрагидротиофен или этилмеркаптан чаще всего используются для устранения запаха. Если он не одорирован, его контролируют газовыми датчиками.

Природный газ обычно транспортируется в сжиженном состоянии, когда транспортировка по трубопроводу невозможна. Например, в регионах, которые находятся слишком далеко от мест добычи газа и, следовательно, нет соединительного трубопровода, но где созданы условия для автомобильного и водного транспорта. В этом случае вместо трубопроводов их доставляют на грузовых судах, так как СПГ можно очень хорошо и эффективно транспортировать по морю. Из одного кубометра сжиженного природного газа после регазификации получается около 600 кубометров природного газа в нормальном состоянии.

Как добывается природный газ, уже обсуждалось в вышеупомянутой статье. Но как газ станет сжиженным?

Производство СПГ

Сжиженный природный газ можно производить с помощью нескольких различных процессов, но каждый процесс имеет одну и ту же суть: сжатие и охлаждение газа. Наиболее распространены следующие процессы:

  • Метод APCI или C3MR
  • ПМР
  • Линде
  • Каскадная процедура

APCI или C3MR являются наиболее распространенными среди этих процессов.

APCI — это процесс сжижения, названный в честь компании-разработчика (Air Products and Chemicals Inc.). В этой технологии есть два основных цикла охлаждения. Первый цикл состоит из многоступенчатой ​​системы предварительного охлаждения пропана (C3), за которой следует цикл сжижения с использованием системы MR, состоящей из азота, метана, этана и пропана. Сердцем процесса APCI-C3MR является запатентованный спирально-навитый теплообменник (SWHE) с тепловым КПД более 93%.

В дополнение к этой технологии несколько крупных нефтегазовых компаний разработали свои собственные процессы (такие как Shell или Linde), но большинство из них используют метод APCI.

Другой широко используемой технологией является DMR (двойной смешанный хладагент), который, хотя и очень похож на процесс APCI, использует двойную систему (два компрессора с механическим приводом) вместо однокомпонентного хладагента.

Хранение и транспортировка СПГ

Важно знать, что температура кипения СПГ составляет -162 °C, что является чрезвычайно низкой температурой по сравнению с земными условиями. Это главная причина, по которой сжиженный природный газ требует очень тщательного контроля.

Для хранения требуются теплоизолированные стальные резервуары, которые, с одной стороны, могут выдерживать экстремальные температуры до -162 ° C, а с другой стороны, могут поддерживать эту внутреннюю температуру без какого-либо внешнего охлаждения. Для этого требуется специальная теплоизоляция, которую во многих случаях решить невозможно (например, в некоторых портовых хранилищах). В этих случаях используются механические охладители или отбирается газовая фаза резервуара для поддержания температуры сжиженного газа в резервуаре.

Однако важно знать, что плотность энергии СПГ на единицу объема более чем в три раза выше, чем у СПГ (компрессированного природного газа). Эта разница между СПГ и КПГ означает, что СПГ можно хранить и использовать более эффективно, даже с учетом веса его резервуара.

Природный газ транспортируют в виде СПГ на расстояние 3-4000 км по суше и более 1000-1500 км по морю. Ниже этих расстояний более экономично доставлять природный газ в его исходном состоянии по системе магистральных трубопроводов в назначенное место. Однако, если расстояние больше, потери из-за транспортировки или поддержания давления в линии могут быть слишком большими.

Затем его обычно транспортируют непосредственно специально разработанными для этой цели цистернами, которые следует представить в виде монстра, показанного на картинке.



Во время транспортировки сжиженный природный газ, наконец, транспортируется к месту, откуда его можно транспортировать по трубопроводам к назначенному месту назначения путем «регазификации».

Крупнейшими импортерами СПГ являются:

  • Великобритания
  • Испания
  • Япония
  • Южная Корея
  • Китай
  • Тайвань
  • Индия

Крупнейшим экспортером является Катар.

Для чего используется СПГ?

Поскольку состав СПГ очень похож, но не на 100% идентичен газообразному природному газу, качество и состав СПГ строго контролируются. Это неудивительно, так как состав является очень важным фактором цены на сжиженный природный газ , поскольку он сильно влияет на теплотворную способность природного газа.

Безопасность также имеет первостепенное значение, поскольку, когда СПГ достигает страны конечного пользователя, в резервуарах выделяется чрезвычайно высокая концентрация энергии. Возможная утечка или случайный взрыв нанесли бы колоссальный природный ущерб, так как метан в нем, который попал бы в воздух, гораздо вреднее, чем, например, углекислый газ.

К счастью, за пятьдесят лет использования СПГ не произошло ни одной крупной аварии. Неудивительно, ведь контейнеры изготовлены из стали высшего качества. Кроме того, фитинги системы и другие элементы безопасности предотвращают утечку больших объемов газа.

И если по какой-то причине газ вытечет или выйдет из резервуара для хранения, горелка, используемая для этой цели, немедленно сожжет отходящие газы безопасно и полностью.

СПГ используется так же, как и несжиженный газ.

Заключение

СПГ – сокращение от сжиженный природный газ. Обычно он используется, когда природный газ необходимо транспортировать на слишком большие расстояния или когда между экспортером и импортером нет международной сети трубопроводов. Из одного кубометра сжиженного природного газа после регазификации получается около 600 кубометров природного газа в нормальном состоянии.
