Эвакуатор с частичной погрузкой автомобиля представляет собой один из видов техники специального назначения. Этот агрегат пользуется спросом и применяется во многих непредвиденных случаях.

Особенности конструкции и назначения

Конструкция эвакуатора частичной погрузки позволяет использовать приспособление в разных ситуациях. Эти аппараты вывозят машины, которые застряли в песке, снегу, болоте или провалились под лед. Агрегат оснащен мощной гидросистемой, которая позволяет поднимать и перевозить любые модели автомобилей, в т. ч. и имеющие большие размеры. Такое устройство — это вид эвакуационной техники, перемещающей автомашину, которая при этом сохраняет неполный контакт колесной базы с поверхностью дороги.

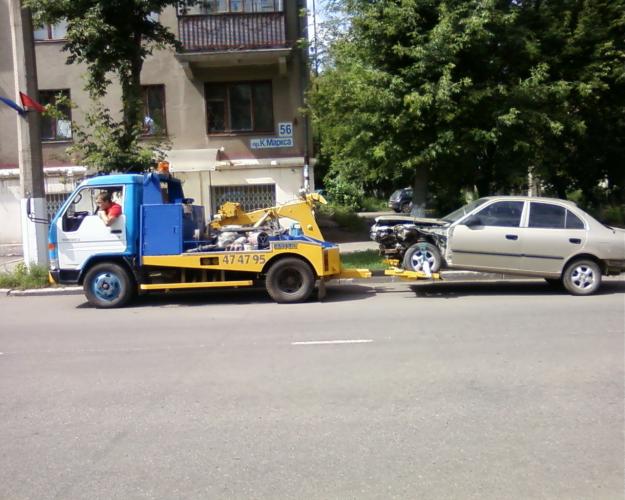

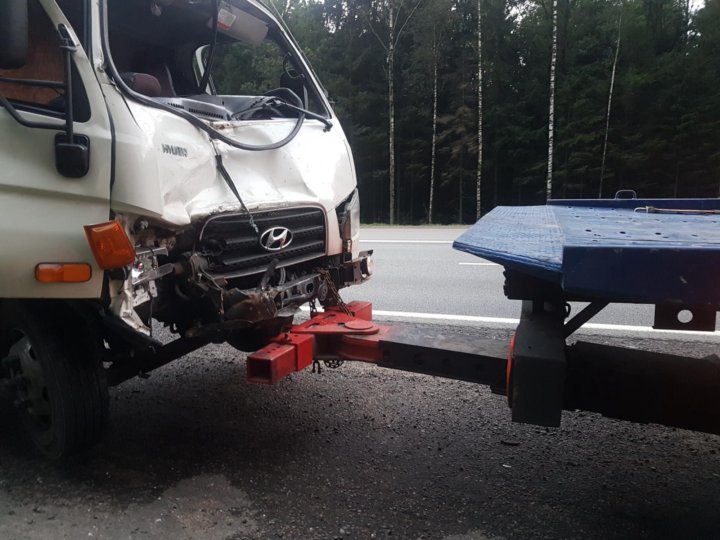

Автомобиль закрепляют так, что задняя колесная ось остается на дороге, а передняя прикрепляется к раме или мосту данного приспособления. Если у автомобиля заблокированы колеса, то следует применять устройство с полной погрузкой автомашины, которую устанавливают с помощью крана.

В больших городах и населенных пунктах автоэвакуаторы применяют в труднодоступных местах, например, это подземный гараж, парковка, двор, узкая улица. В данных условиях спецтехника с ломаной платформой может не проехать из-за недостатка места. В таких сложных условиях вывести неисправный автомобиль может эвакуатор с частичной погрузкой.

Такой вид спецтехники распространен в дорожных службах.

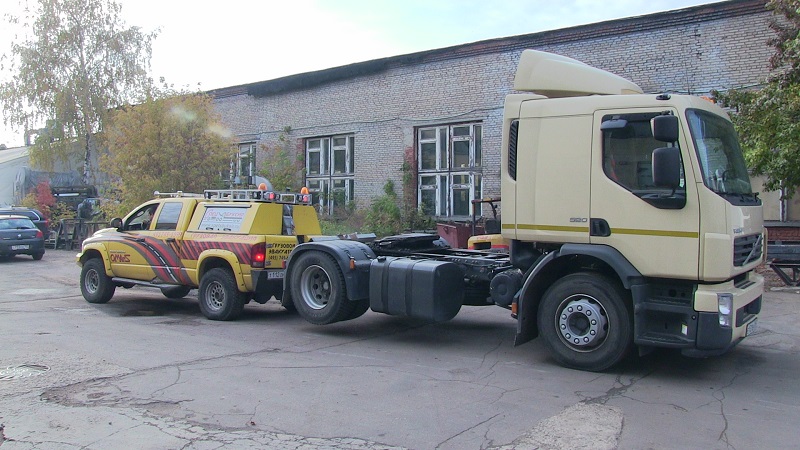

Тяжелые модификации подобной техники могут эвакуировать автобусы, небольшие грузовики и прицепы. При вывозе автомобиля, который поставлен на ручной тормоз, на колеса помещают насадки, монтируемые на задний мост. Эти детали позволят транспортировать машину без риска повреждения колес. Такой эвакуатор, в отличие от стандартного, имеет меньшую длину базы. Это увеличивает маневренность и эффективность в условиях небольшой улицы или двора.

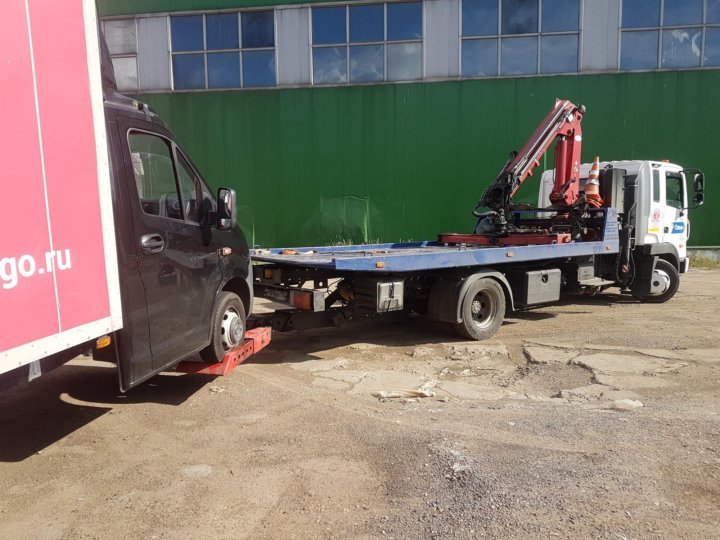

Принцип работы эвакуатора состоит в поднятии на платформу одной из осей автомобиля и надежном закреплении ее специальными приспособлениями. Незакрепленные колеса будут ехать по дороге как при простом движении машины. В комплект устройства входят: лебедка, переходники, захваты. Чертежи узлов и схема функционирования устройства тщательно разрабатываются конструкторами и производителями.

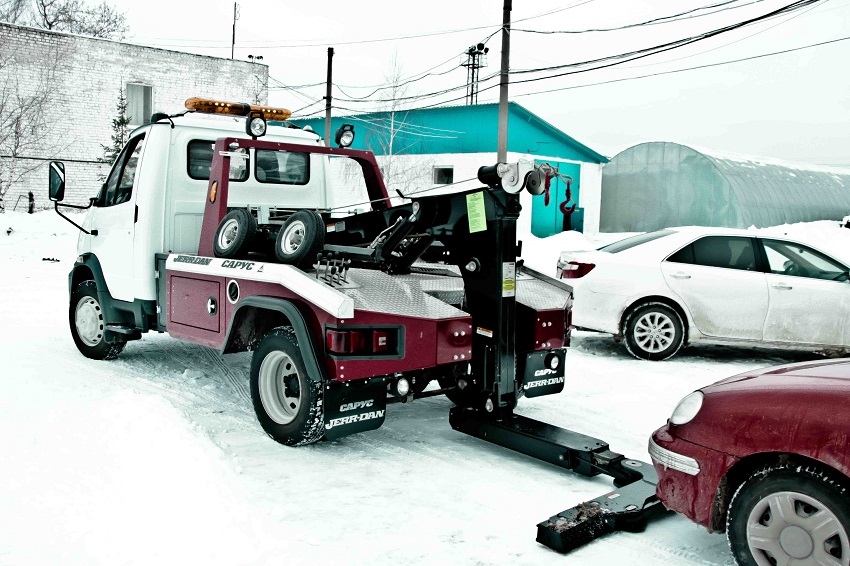

Главным узлом системы эвакуатора является стальной гусь, который обеспечивает крепление заднего моста или передней балки. Безопасность движения автомобиля обеспечивают поворотные ролики, которые имеют возможность менять направления троса.

Распространенные модели

Востребованными моделями эвакуаторов являются ЗИЛ, Скания и др.

ЗИЛ

Прицеп эвакуатор ЗИЛ — агрегат с частичной погрузкой и гидроманипулятором. Аппарат установлен на базе четырехостного полноприводного шасси (8х8). Подходит для вывоза тяжелых машин (автобусов, грузовиков), может работать в сложных дорожных условиях. Эвакуация происходит посредством буксировки за переднюю ось автомобиля. Дополнительно эвакуаторная установка снабжается двумя лебедками, что облегчает работу агрегата. Устойчивость конструкции обеспечивают гидравлические задние опоры.

Технические характеристики:

1. Грузоподъемность — 3210 кг.
2. Грузовой момент — 28 т/м.
3. Вылет стрелы — 11,9 м.

Основной элемент конструкции — грузоподъемная стрела, с помощью нее выполняют подъем оси автомашины и перевозку ее методом неполной погрузки.

Скания

Эвакуатор создан на базе четырехостного шасси Скания P400 (8х4). Это приспособление может перевозить грузовики и прицепы. Эвакуация осуществляется буксировкой за переднюю ось автомобиля. При использовании дополнительных опций можно эвакуировать машины на жесткой сцепке. Грузоподъемная стрела является основным элементом конструкции. С ее помощью происходит подъем оси и перевозка машины.

Технические показатели:

1. Грузоподъемность — 9 т.
2. Наименьший вылет стрелы — 3435 мм.
3. Наибольший — 3435 мм.

Эвакуатор имеет прочное шасси, фары, обвес с отсеком для инструментов. Стрелу поднимают при помощи двух гидроцилиндров, на которые монтированы гидрозамки. Сзади находится пневморазъем для подсоединения пневмоинструмента.

Как сделать своими руками

Для изготовления конструкции понадобятся:

• стальные трубы квадратного сечения;
• стальной профиль;
• болты;
• крепления;
• колеса;
• сварочный аппарат.

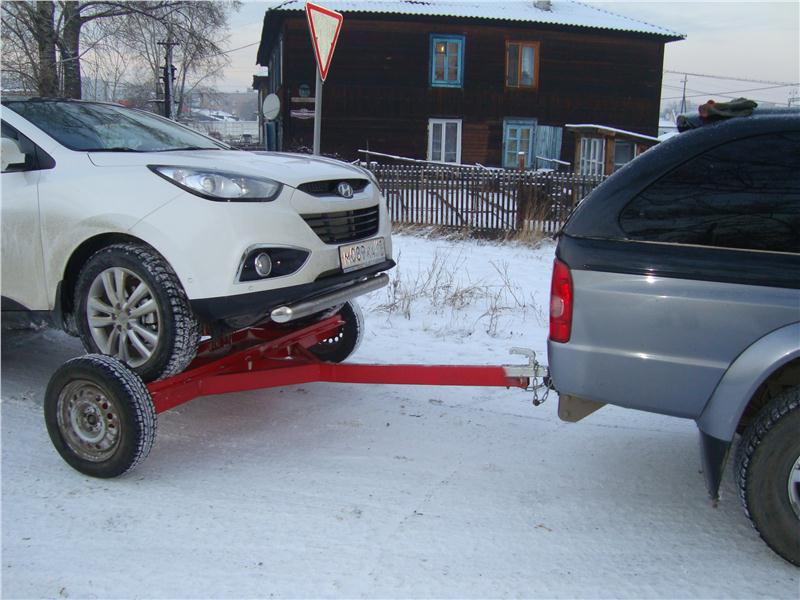

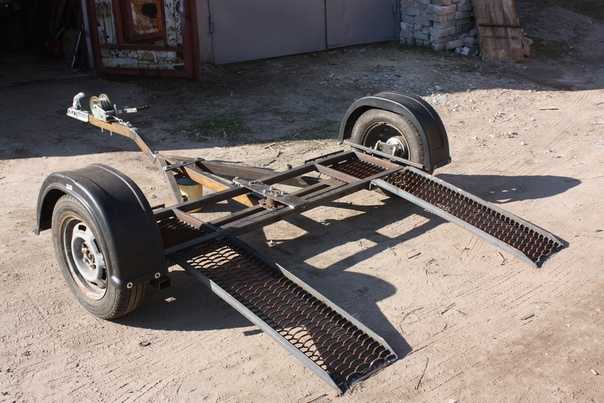

Можно изготовить разборную конструкцию эвакуатора. Длина главной трубы от фаркопа до задней рамы должна быть 210 см. Ширина — 180 см. Главную трубу сверху нужно усилить второй квадратной трубой. На небольшом возвышении устанавливают лебедку, которая помогает затягивать автомобиль.

Главная труба закрепляется болтом, также устанавливаются боковые раскосы длиной 110 см. Раскосы прикрепляют к основной трубе на расстоянии 65 см от задней рамы. На соединениях рамы стальные болты усиливают П-образным профилем 6х3 см.

Колеса устанавливают при помощи осей, ступиц болтов, стальных профилей. Заезд автомобиля будет осуществляться по двум трапам, которые крепятся на зацеп. Конструкцию нужно оснастить фарами. Перед началом эксплуатации нужно проверить все узлы и соединения на прочность.

Читайте также:

Оцените автора

Эвакуатор с частичной погрузкой: конструкция и сфера применения

Главная » Эвакуаторы

Эвакуаторы

Автор Дмитрий На чтение 5 мин. Просмотров 432 Обновлено 26.03.2021

Благодаря особенностям устройства и конструкции эвакуатор с частичной погрузкой может успешно применяться в самых разнообразных ситуациях. Именно этим объясняется высокая популярность данной разновидности спецтехники.

Основным преимуществом этого типа эвакуаторов является очень мощная гидравлика, позволяющая осуществлять подъём и транспортировку практически любых автомобилей, включая крупногабаритные модели.

Содержание

Особенности и назначение

Эвакуатор, позволяющий осуществлять частичную погрузку транспорта, представляет собой узкопрофильную разновидность эвакуационной техники, в процессе использования которой транспортируемый автомобиль сохраняет частичный контакт колёс с дорожным покрытием.

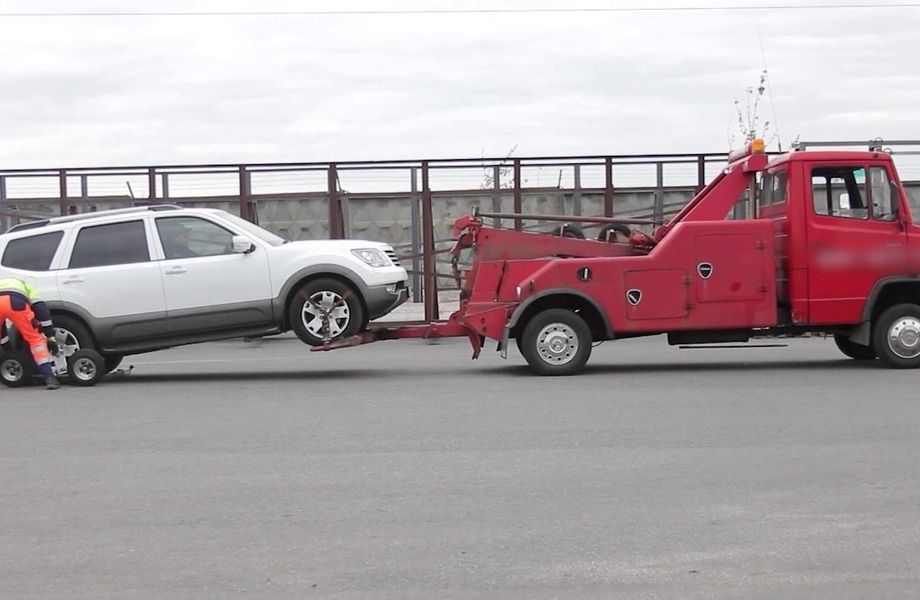

Перевозка транспортного средства при этом производится таким образом, что одна из колёсных осей продолжает оставаться на дороге, а вторая крепится к мосту или раме эвакуатора.

процесс эвакуации тс

Если у неисправного автомобиля по каким-либо причинам заблокированы колёса или имеются другие причины не допускать контакта с дорогой, лучше использовать эвакуатор с полной погрузкой машины, осуществляемой при помощи крано-манипуляторной установки.

Всё же в условиях крупных населённых пунктов и мегаполисов часто возникает потребность использования эвакуатора в каких-либо труднодоступных местах. Это могут быть загруженная улица, подземная парковка, тесная стоянка или двор. В подобных ситуациях спецтехника, имеющая ломаную платформу, может оказаться просто непригодной из-за отсутствия достаточного для выполнения манёвра пространства.

Видео: работа эвакуатора с частичной погрузкой

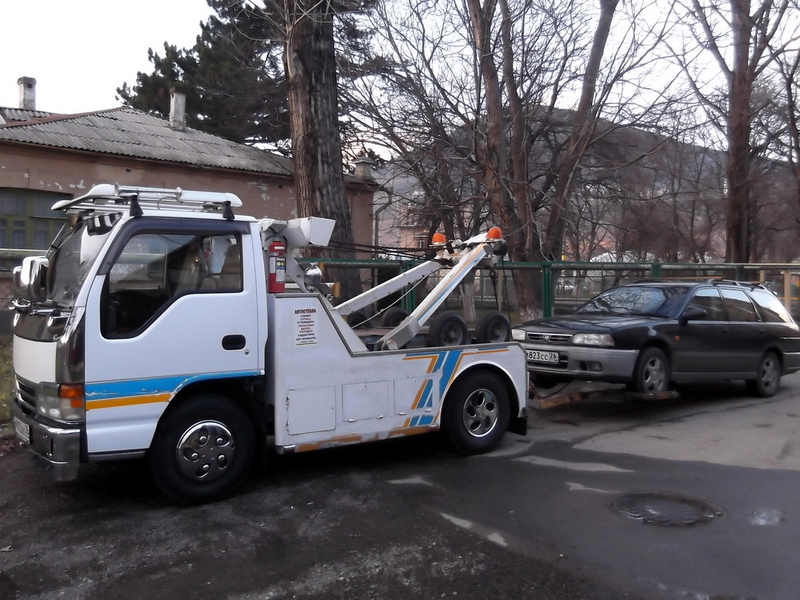

Именно в сложных ситуациях решить проблему неисправного или неверно припаркованного автомобиля позволяет автоэвакуатор, предусматривающий возможность частичной погрузки.

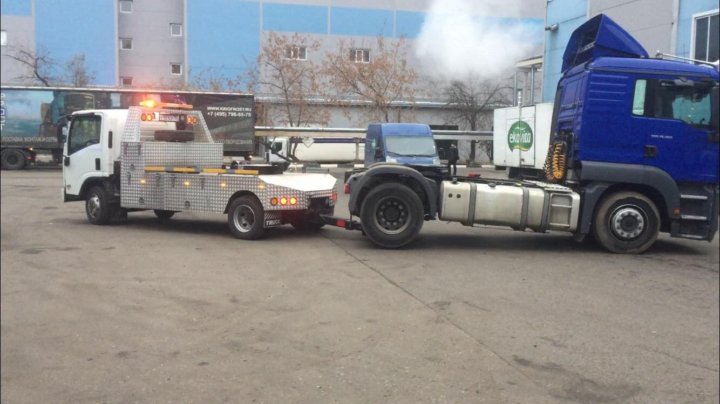

Данная разновидность эвакуаторной спецтехники получила широкое распространение и применение в различных дорожных службах. Тяжёлые модели автоэвакуаторов с частичной погрузкой используются для спасения соответствующих типов автотранспорта, таких как микроавтобусы, минивэны, автобусы, малотоннажные грузовые автомобили и прицепы.

В случае вывоза автомашины, поставленной на ручной тормоз, на колёса устанавливаются специальные насадки, закрепляемые на задний мост. Эти приспособления позволяют осуществлять транспортировку без риска причинения каких-либо повреждений, связанных с блокировкой колёс.

Конструкция эвакуатора

Эвакуатор, предусматривающий частичную погрузку автомобиля, отличается от аналогичного транспорта с полной погрузкой уменьшенной длиной базы. Благодаря этому повышается маневренность эвакуатора и его эффективность при выполнении работ в условиях характерного для городских улиц и дворов ограниченного объёма доступного пространства.

Перемещение неисправного автомобиля осуществляется благодаря поднятию его передней или задней оси на платформу эвакуатора с надёжным закреплением при помощи специальных приспособлений. При этом незакрепленные на платформе колёса машины продолжают соприкасаться с дорогой, как при обычном движении.

Эвакуаторная техника с частичной погрузкой оснащается полным комплектом оборудования, требуемого для осуществления надёжной и безопасной перевозки транспортного средства, неполностью размещаемого на платформе. Производители включают в комплектацию этой категории спецтранспорта следующие приспособления и инструменты.

1. Лебедка электрического или гидравлического типа.
2. Комплект переходников, используемых при поднятии и закреплении перевозимого транспорта.
3. Набор специальных захватов.

Важнейшим приспособлением, используемым на такой спецтехнике, является «стальной гусь». Это специальный агрегат, обеспечивающий возможность крепления передней балки или заднего моста вывозимого транспортного средства. Кроме того, перечень требуемых технических средств и приспособлений включает в себя насадки различных размеров и другие дополнительные элементы.

Безопасность размещения пострадавшего транспорта на площадке обеспечивается поворотными роликами с возможностью изменения направления троса своими руками.

Сфера применения

Легковой или грузовой эвакуатор, предусматривающий частичную погрузку, может использоваться для вывоза самых различных транспортных средств в самых сложных ситуациях и условиях. В частности, эта разновидность автоэвакуатора является наиболее эффективной (а иногда и единственной) при необходимости вывоза автомашин, застрявших в снегу, грязи, песке и даже болоте, а также автомобилей, провалившихся под лёд.

В случае необходимости транспортировки автомобиля его раму и задний или передний мост специальным подъёмным устройством поднимают на платформу эвакуатора и фиксируют специальными крепёжными приспособлениями. При этом второй мост, имеющий колёсную базу, остается на земле, продолжая взаимодействовать непосредственно с дорогой. Именно в таком «полуподвешенном» состоянии автомобиль и перевозится до места назначения.

Если колёса эвакуируемого транспортного средства заблокированы ручным тормозом или по какой-либо другой причине, для перевозки могут использоваться специальные накладки на колёса. Они закрепляются на заднем мосту автомобиля, позволяя перевозить машину без каких-либо сопутствующих повреждений.

Тем не менее эвакуатор с частичной погрузкой автомобиля не рекомендован для транспортировки машин с блокировкой колёс или полученными в ДТП серьёзными повреждениями. В подобных ситуациях более предпочтительным и безопасным является использование спецтранспорта, предусматривающего эвакуацию с полной погрузкой автомобиля.

Эвакуационная спецтехника с частичным типом загрузки может применяться для вывоза не только легковых, но и других видов автомобилей и транспорта, включая различную спецтехнику, грузовики любого тоннажа, прицепы и полуприцепы, автобусы и т.  д.

конструкция погрузка эвакуатор

Tow Truck Designs — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 79 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Учить больше. )

Путеводитель по 4 основным типам эвакуаторов

Эвакуаторы бывают разных типов для различных целей, например, для перевозки разбитого автомобиля на свалку или перевозки неисправного автомобиля в ремонтную мастерскую. Как правило, компании-эвакуаторы полагаются на несколько основных типов эвакуаторов и эвакуаторов в своей повседневной работе. Когда вы знаете основные различия между типами эвакуаторов, вы можете лучше подготовиться к выбору правильного для нужд вашей компании.

Узнайте больше об основных видах эвакуаторов и стоимости моделей скрытых колесных подъемников ниже.

Содержание

• Каковы основные типы эвакуаторов?
  • Бортовой или откатной эвакуатор
  • Тележки с крюком и цепью
  • Интегрированные эвакуаторы
  • Эвакуаторы с колесным подъемником


Каковы основные типы эвакуаторов?

На сегодняшний день буксировочные компании используют четыре основных типа эвакуаторов. Эти эвакуаторы включают крюковые и цепные эвакуаторы, эвакуаторы с колесным подъемником, бортовые эвакуаторы и интегрированные эвакуаторы. Зная различные типы эвакуаторов, вы сможете выбрать подходящий для ваших нужд:

1.

Эвакуатор с бортовой платформой или с откатом

Эвакуаторы с безбортовой платформой или с откатом имеют в задней части пустую платформу с плоским верхом, предназначенную для перевозки транспортных средств на ней. Когда этим эвакуаторам необходимо установить автомобиль на свою платформу, они используют гидравлику для вертикального перемещения платформы вверх или вниз.

Когда оператор готов поднять транспортное средство, он просто ставит свою платформу на землю и ведет транспортное средство поверх него. Когда транспортное средство не работает и не может управляться, оператор будет использовать цепи и лебедку, чтобы буксировать транспортное средство на платформу. После того, как автомобиль окажется на платформе, мощная гидравлическая система эвакуатора поднимает платформу и автомобиль в безопасное положение за кабиной.

Поскольку бортовые грузовики просты в эксплуатации, их часто можно увидеть на дорогах, буксирующих транспортные средства к месту назначения. Эвакуационные компании обычно используют их для подбора и перевозки автомобилей, попавших в аварию или поломавшихся в дороге.

Грузовики с бортовой платформой также популярны, потому что они обеспечивают безопасный способ перевозки транспортных средств. С этим типом эвакуатора вы не оказываете потенциально опасного давления на буксируемые автомобили и не волочите автомобиль по земле. Вместо этого бортовая платформа берет на себя всю нагрузку, защищая автомобиль от вредных условий во время транспортировки.

2. Крюковые и цепные тележки

Компании используют крюковые и цепные эвакуаторы для буксировки сломанных автомобилей. Эти грузовики оснащены прочным крюком и цепью, прикрепленными к их задней части. Операторы могут прикрепить крюк к транспортному средству, которому требуется буксировка или часть груза, и тянуть его за грузовиком, когда они едут по дороге. Когда оператор прикрепляет крюк и цепь к транспортному средству, он поднимает одну сторону транспортного средства, подвешивая его в воздухе и оставляя колеса другой стороны на земле.

При транспортировке автомобиля к месту назначения эти типы эвакуаторов в основном тянут автомобиль за собой. Этот способ транспортировки может нанести вред тому, что буксируется, поскольку он подвергает опасности бампер и другие части автомобиля, что приводит к царапинам и более серьезным повреждениям. Кроме того, эти эвакуаторы несовместимы с полноприводными или полноприводными автомобилями, поскольку волочение может повредить трансмиссии этих транспортных средств.

Из-за возможности повреждения во время буксировки компании обычно используют только крюковые и цепные тележки для аварийных автомобилей и других грузов, не требующих бережного обращения. В свое время это были одни из самых популярных видов эвакуаторов. Они по-прежнему полезны и сегодня для конкретных приложений, таких как буксировка автомобилей на свалки.

3. Интегрированные эвакуаторы

Интегрированные эвакуаторы — еще один из основных типов тяжелых эвакуаторов. Эти грузовики специализируются на эвакуации и буксировке тяжелых транспортных средств, таких как автобусы и грузовики. Поскольку эти эвакуаторы очень быстро подключаются к транспортным средствам, они также часто используются для буксировки транспортных средств для изъятия или незаконной парковки.

Как правило, встроенный эвакуатор оснащен колесным подъемником и стрелой, объединенными в единое целое. Поскольку они предназначены для перевозки невероятно тяжелых и больших транспортных средств, они также оснащены дополнительной осью. Эта дополнительная ось помогает грузовику лучше противостоять большому давлению, оказываемому на грузовик во время транспортировки, делая эвакуатор более устойчивым и прочным. Интегрированные эвакуаторы также имеют свои рычаги, установленные в ядре грузовика, чтобы придать им большую устойчивость.

Операторы могут управлять системой подъема колес и стрелой из своей кабины, что означает, что им не нужно покидать грузовик, когда они подбирают транспортное средство. Эта возможность оставаться в кабине особенно полезна, когда оператор конфискует транспортное средство и ему необходимо двигаться быстро.

4. Эвакуаторы с колесным подъемником

Являясь обновленной версией тележки с крюком и цепью, эвакуатор с колесным подъемником поднимает переднюю или заднюю часть автомобиля, оставляя колеса другой стороны на дороге. Затем эвакуатор тащит автомобиль за собой по пути к месту назначения. Эти эвакуаторы обычно используются для перевозки инвалидов в ремонтные мастерские.

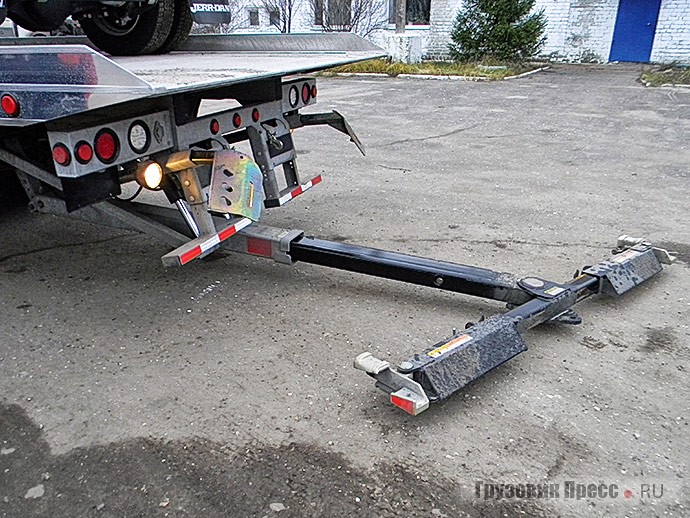

В отличие от крюковых и цепных эвакуаторов, которые опираются на цепи, эвакуатор с колесным подъемником использует металлическую скобу для крепления автомобиля. Оператор размещает металлическую скобу под передними или задними колесами автомобиля. Затем грузовик использует пневматический подъемник или гидравлический подъемник, чтобы частично поднять автомобиль в воздух позади эвакуатора. После того, как оператор установит транспортное средство в это положение, он может направить эвакуатор и транспортное средство в желаемое место назначения.

Поскольку в этих эвакуаторах вместо цепей используются металлические хомуты, они не так сильно нагружают автомобиль. В результате они не повреждают автомобиль, как это делают грузовики с крюком и цепью, и операторам не нужно беспокоиться о том, чтобы поцарапать бампер автомобиля. Отсутствие повреждений делает эвакуаторы с колесными погрузчиками подходящими для автомобилей, нуждающихся в ремонте, а не для автомобилей, предназначенных для свалки.

Модели подъемников со скрытыми колесами Lift and Tow

Компания Lift and Tow предлагает модели подъемников со скрытыми колесами, которые вы можете использовать для оснащения своей буксировочной компании. Наши комплекты для буксировки скрытых колесных подъемников просты в установке, что позволяет компаниям легко превращать пикапы в тягачи. Мы с гордостью предлагаем модели со скрытым подъемником, совместимые с большинством пикапов средней и большой грузоподъемности. Поскольку наши буксировочные системы крепятся к днищу грузовика, они полностью скрыты от глаз, когда вы ими не пользуетесь.

Если вы выберете наше буксирное оборудование серии Z, вашим операторам не придется выходить из грузовика, чтобы забрать автомобиль, поскольку оборудование самозагружается и управляется дистанционно. Эта функция самозагрузки делает систему идеальной для агентов по изъятию имущества, которым необходимо быстро забрать автомобили. Многие из наших клиентов выбирают наши модели колесных подъемников из-за их доступной цены и прочной высококачественной конструкции.
