D4Dd двигатель технические характеристики: Двигатель Hyundai D4DD, Технические Характеристики, Какое Масло Лить, Ремонт Двигателя D4DD, Доработки и Тюнинг, Схема Устройства, Рекомендации по Обслуживанию

Двигатель D4EB HYUNDAI. Характеристики и описание

Содержание:

• 1 Перечень модификаций ДВС
• 2 Subaru 2.0D
• 3 Обзор неисправностей
• 4 Варианты тюнинга мотора

Перечень модификаций ДВС

D4DD представлен всего одной версией.
Стоит отметить, что у него есть младший брат D4DB объемом 3,9 литра, их отличия
минимальны. D4DB отличается механическим ТНВД, а также его экологический класс
ниже — ЕВРО 2. Еще в линейке двигателей присутствует агрегат с маркировкой D4AL
это дизельная «четверка» объемом 3300 куб.см. и мощностью 115
лошадиных сил.

Технические характеристики двигателя

Производство	Hyundai
Марка двигателя	D4DD
Годы выпуска	2008 — н.д
Материал блока цилиндров	чугун
Система питания	инжектор
Головка цилиндра	OHV
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	115
Диаметр цилиндра, мм	104
Степень сжатия	18
Объем двигателя, куб. см	3907
Мощность двигателя, л.с./об.мин	140/2900
Крутящий момент, Нм/об.мин	300/1600
Топливо	дизельное топливо
Экологические нормы	Euro III
Вес двигателя, кг	331
Расход топлива, л/100 км	12 — 20
Система охлаждения	принудительная
Масло в двигатель	10w40
15w40
Сколько масла в двигателе, л	8.2
Порядок работы цилиндров	1-3-4-2
Турбина	да
Замена масла проводится, км	10000 лучше 7500
Расход масла, мл/100км	до 500
Ресурс двигателя, тыс. км
— по данным завода	н.д
— на практике	400+
Тюнинг
— потенциал	н. д
— без потери ресурса	н.д
Двигатель устанавливался	Hyundai County
Hyundai HD
Hyundai Mighty

Subaru 2.0D

Двигатель Nissan YD25DDTi

Краткое описание:

— 4-цилиндровый

— 16-клапанный

— система питания Common Rail

— турбонаддув

— для легковых автомобилей компактного и среднего класса и внедорожников

Первый дизельный двигатель Subaru обозначаемый ЕЕ20, так же является единственным в мире оппозитным дизелем. Такое расположение цилиндров позволяет естественным путем ликвидировать вибрации, не требуя балансировки валов. Конструкторы были вынуждены применить ряд новых решений, чтобы оппозитный дизель поместился в моторном отсеке. Силовой агрегат имеет уникальную конструкцию блока с элементами из алюминия и чугуна, специальные укороченные форсунки и турбокомпрессор, расположенный в нестандартном месте – в нижней передней части двигателя.

В настоящее время производится второе поколение ЕЕ20, отвечающее нормам Евро-5.

Эксплуатация и типичные неисправности

Преждевременный износ двухмассового маховика

Скорее всего, можно утверждать, что преждевременный износ двухмассового маховика и сцепления — это дефект. Рецепт излечения от данной проблемы – настройка контроллера на выдачу двигателем более низкого крутящего момента.

Растрескивание коленчатого вала

В двигателях 2008-2009 года выпуска зафиксированы случаи разрушения коленчатых валов и их опор.

Нет заменителей

Самый большой недостаток – отсутствие дешевых заменителей запасных частей.

Технические характеристики Subaru 2.0D

Версия	2.0D — 147
Система впрыска	Common Rail
Рабочий объем	1998 см3
Расположение цилиндров / количество клапанов	B4/16
Максимальная мощность	147 л. с./3600
Максимальный крутящий момент	350 Нм/1600-2400
Привод ГРМ	цепь

Применение двигателя 2.0D

Единственный дизельный двигатель Subaru неизбежно попал в большинство моделей

Subaru Impreza III: с 01.2009

Subaru Forester III: 09.2008-12.2012

Subaru Forester IV: с 03.2013

Subaru Legacy IV: 02.2008-02.2010

Subaru XV: с 03.2012

Оценка: ☆☆

Дизель Субару заслуживает положительных отзывов благодаря своим характеристикам. Тем не менее, отсутствие заменителей, проблемы с двойным маховиком и разрушение коленчатого вала сводят на нет все его достоинства.

Альтернатива

«Пожирающие» больше, но гораздо более надежные бензиновые двигатели являются хорошей альтернативой.

Заключение

Двигатели японских машин менее склонны к неисправностям, чем европейских автомобилей. Конечно, с ростом сложности увеличивается и вероятность проявления дефектов. Но в случае с японскими моторами вероятность повышается не так сильно, как в европейских. Другая сторона медали – доступность и цены на запчасти. Здесь японцы уже проигрывают европейцам.

Обзор неисправностей

Двигатель Хендай D4FA

D4DD очень надежный агрегат. Но никто не
застрахован от конструктивных просчетов.

D4DD
редко доставляет проблемы своим владельцам. Чаще всего неисправности возникают
из-за небрежного обращения с двигателем. Если вовремя выполнять техническое
обслуживание и не перегружать мотор, то большинства проблем можно
избежать. Типичные неисправности и способы их устранения:

• Самой частой проблемой является замерзание клапана
  вентиляции картерных газов. С данной проблемой впервые столкнулись зимой
  2009. Когда температура опускается ниже -10 происходит замерзание
  конденсата, скопившегося в металлических трубках, которые соединяют клапан
  с турбиной. Решением проблемы является снятие клапана, кроме
  того, требуется заглушить шланг, идущий к масляному поддону. Это
  поможет избавиться от данной проблемы.
• Выход из строя турбины тоже не редкость. Чаще всего это
  происходит из-за износа картриджа. Он возникает благодаря попаданию пыли

  через воздушный фильтр. Как показывает практика, автолюбители редко следят
  за состоянием фильтрующих элементов. Худшим вариантом развития событий
  является заброс масла во впуск, при больших количествах лубрикант может
  выступать топливом для дизельного агрегата. Проще говоря, мотор
  может пойти в разнос.
• Расход масла при больших пробегах. Данная проблема возникает
  практически у всех, в большинстве случаев поможет замена маслосъемных
  колпачков. Если после ремонта ГБЦ неисправность не ушла, то рекомендуется
  произвести капремонт двигателя, в противном случае масло начнет попадать в
  камеру сгорания. Возникает риск того, что двигатель
  может пойти в разнос, после такого ремонтировать будет уже
  нечего.
• Неисправность топливных форсунок. Данную проблему легко определить по
  следующим признакам:
  • неровная работа мотора;
  • стуки в цилиндрах;
  • повышенный нагрев двигателя;
  • падение мощности силовой установки;
  • выхлоп черного цвета;
  • увеличенный расход топлива.
• Для того, чтобы устранить неисправность системы Common Rail, требуется
  проверить все форсунки контрольным прибором, а затем заменить неисправные.
  После этого потребуется настройка топливной системы.

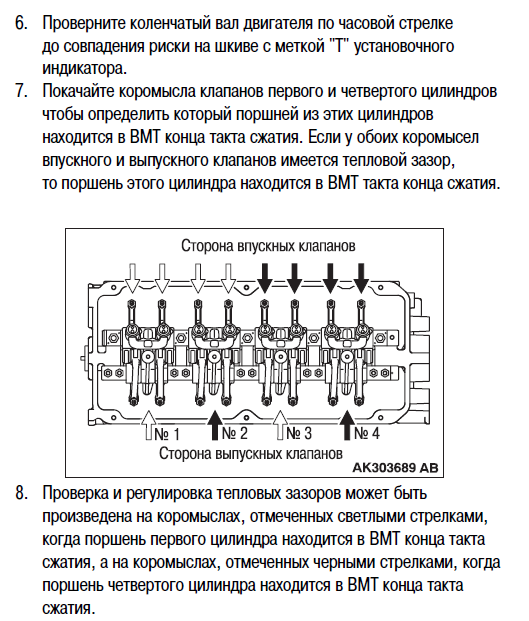

• Стук в районе крышки ГБЦ чаще всего вызван увеличенными зазорами
  клапанов. Убрать проблему достаточно просто: нужно настроить тепловые
  зазоры клапанов. Практически любой автолюбитель способен
  выполнить данное действие.

Варианты тюнинга мотора

Двигатель Toyota 2NZ-FE

Заглушенный заводскими настройками до 112 л. с. двигатель D4EA сможет вернуть крутящий момент 300 Нм и мощность 140 л. с., если произвести чип тюнинг:

• покупка Galletto1260 для версии прошивки ЭБУ EDC15C2 или EDC15C7;
• приобретение самой пошивки от сообщества АДАКТ;
• заливка программного управления в бортовой компьютер.

Тюнинг D4EA

Таким образом, рядный турбодизель D4EA обладает мощностью 140 л. с., которая на некоторых автомобилях корейских производителей глушится до 112 л. с. устанавливается движок на кроссоверы и внедорожники, по умолчанию имеет турбояму на низких оборотах.

Hyundai HD 65: технические характеристики модели

Hyundai HD65 – это модель из линейки грузовиков компании «Хендай». Его главное практическое предназначение — развозка грузов средней тяжести. Разработан компанией «Хендай» в качестве конкурента серии среднетонажных грузовиков «Исузу». Точно такой же отличительной особенностью данного грузовика является работа в условиях напряженного городского трафика. Отсюда вытекают ключевые требования к данной модели — маневренность, компактность, простота в управлении, в тоже время выносливость (в условиях постоянных городских пробок). Вес перевозимого груза в кузове 3.5 тонны, ограничение на перевозку в надстройке фургонного типа 3 тонны. Что полностью соответствует требованиям заявленным выше. Самую главную роль в данном случае играет скорость развозки груза, ведь именно это ключевой фактор коммерческой отдачи грузоперевозок.

Большой и неповоротливый грузовик будет абсолютно бесполезен в условиях стесненного городского трафика, запаркованных улиц и множества пешеходов.

Перейти в наш Каталог Hyundai HD65

Историческая справка модели Hyundai HD65

Экспансия данной модели на российский рынок началась с середины 90-ых годов 20 века. Важно отметить, что в линейке грузовиков «Хендай», модель HD65 занимает серединное положение между Hyundai Porter (грузоподъемность 1 тонна) и Hyundai HD78 (грузоподъемность 4.6 тонны). Создавалась же данная серийная линейка концерна «Хендай» совместно с другим автогигантом, а именно концерном «Mitsubishi»

Далее компания «Хендай» набирает обороты в производстве и в 1998 году выпускает модель собственной разработки. В 2017 году корейский автоконцерн с шумом проводит презентацию модели «Hyundai Mighty». Ранее популярные модели уходит с отечественного рынка в небытие и отныне приобрести Hyundai HD65, HD78 можно только на вторичном рынке. Теперь эти модели собирают для стран третьего мира. В России же с 2017 года началась сборка двух моделей «Майти»

Назначение и практическое использование Hyundai HD65

Здесь мы отметим, скорее не плюсы городской маневренности модели Hyudai HD65, а его недостатки при междугородних перевозках. Да, плюсы работы такой модели в городе неоспоримы, скромные габариты способны пробираться к пандусам и разгрузочно/прогрузочным терминалам, точкам на рынках и других труднодоступных для крупнотонажного транспорта местам. Там где крупная модели испытает огромные трудности в транспортировке груза, Hyudai HD65 легко выполнит поставленную задачу. Это дает быструю окупаемость данной модели. Но вот в условиях междугородней эксплуатации Hyundai HD65 не может показать таких характеристик. Его основные плюсы в городе становятся минусом на межгороде. Оптимальная скорость при полной загрузке 80 км/ч. Набрать скорость больше практически не возможно и уже просто опасно так как теряется контроль над управлением данного ТС. В условиях российских трасс с близким встречным потоком, плохой защитой от бокового ветра или вовсе ее отсутствия, эксплуатация Hyundai HD65 становится экстремальным спортом на трассе. Это не смотря на то, что заводские инженеры Hyundai предусмотрели возможность ночевки водителя в кабине с полуторным спальным местом. Не смотря на уют обустройства «спальника», сама кабина тесновата для длительной поездки

Из электронной начинки модели Hyundai HD65 стоит отметить, что инженеры концерна предусмотрели все необходимые приспособления для комфорта водителя. Иначе, при сильной усталости водителя будет падать и отдача от автомобиля.

Хороший кондиционер

ABS

EBD

Эти системы призваны обеспечить работоспособность водителя в период жаркой погоды, что является крайне опасным, так как вызывает переутомление и хорошую систему торможения. Хорошая система торможения так же гарантирует безопасность водителя, груза и других участников движения.

Помимо бортовой грузовой платформы, автомобили Hyundai HD65 чаще всего используются с такими надстройками шасси, как: промтоварный или изотермический фургон, рефрижератор, крано-манипуляторная установка, автоэвакуатор, автогидроподъёмник.

Технические характеристики и параметры в цифрах НD65 Short (короткая база), со стандартной кабиной: колёсная база – 2,820 м; длина – 5,020 м; свес сзади – 1,375 м; снаряженная масса – 2,460 тонны; минимальный радиус разворота – 5 м. НD65 Long (длинная база), со стандартной кабиной: колёсная база – 3,375 м; длина – 6,170 м; свес сзади – 1,680 м; снаряженная масса – 2,565 тонны; минимальный радиус разворота – 6,1 м. НD65 Long (длинная база), с полуторной кабиной: колёсная база – 3,415 м; длина – 6,380 м; свес сзади – 1,775 м; снаряженная масса – 2,660 тонны; минимальный радиус разворота – 6,1 м. НD65 DBL Cab (дубль кэб), со сдвоенной кабиной: колёсная база – 3,375 м; длина – 6,170 м; свес сзади – 1,680 м; снаряженная масса – 2,810 тонны; минимальный радиус разворота – 6,1 м.

Одинаковые для всех модификаций параметры Колёсная формула – 4х2. Ширина – 2,010 м; высота – 2,250 м. Колея колёс: передних – 1,680 м; задних – 1,680 м. Свес спереди – 1,120 м. Дорожный просвет – 200 мм. Грузоподъёмность – 3,5 тонны (для автомашин последних лет выпуска она была установлена на уровне 3,775 тонны). Максимальная разрешённая масса – 6,5 тонн. Нагрузка на переднюю ось – 2,4 тонны. Нагрузка на заднюю ось – 4,1 тонны. Размер шин – 7.00XR16-10PR; размер колёсных дисков – 5.50FX16 SDC-115. На задней оси колёса спаренные. Максимальный угол подъёма – 0,416 tg. Объём топливного бака – 100 литров дизтоплива.

Виды комплектации Hyundai HD65

STD и DLX — это две модели которые были доступны в период, когда данные модели продавались от автодиллеров., Оба варианте предусматривали наличие — запасного колеса, гидроусилителя руля, регулятора тормозных сил, тахометра, горного тормоз, покрытия пола, обогрева зеркал заднего вида, буксировочного крюка, отопителя салона, солнцезащитного козырька пассажира, аудиоподготовка и антенна, ABS c ЕВD.

Дополнительные опции, за доплату, предлагали: коробку отбора мощности, кондиционер, водительское сиденье на пружинной подвеске и с поясничной опорой. На шасси Hyundai HD65 также производятся автобусы Нyundai Сountry и 439-FT, распространённые в Азии.

Различаются модификации HD65 не только размерами кабин и колёсной базы, но ещё и двигателями. На грузовики данной модели устанавливаются рядные дизельные силовые агрегаты собственного производства компании «Хёндай»

Двигатель Hyundai HD65

На грузовики данной модели ставили четырёхцилиндровые четырёхтактные дизельные двигатели. Так их оснащали непосредственным впрыском дизельного топлива и жидкостной системой охлаждения. Одно из основных отличий – наличие обычного механического или электронного управления форсунками. Для повышения качества рабочей смеси и оптимальной работы, все устанавливаемые в 2010-х годах на Hyundai HD65 двигатели стали оборудоваться электронно системой подачи дизельного топлива «Common Rail».

Перечислим три варианта двигателя которые ставили на Hyundai HD65

3,6-литровый атмосферный дизель Нyundai D4AL мощностью 100 л.с.

3,3-литровый турбированный дизельный мотор Нyundai D4DB мощностью 115 л.с.,

3,9-литровый двигатель-атмосферник Нyundai D4DD мощностью 120 л.с.

Главной же моделью двигателя стал двигатель — Hyndai D4GA, оборудованный турбокомпрессором с промежуточным охлаждением воздуха. Мощность – 140 лошадиных сил; максимальный крутящий момент – 579 Н.м (при 1400 об/мин), экологический стандарт – Евро-4. Рабочий ресурс всех дизельных двигателей Hyundai HD65 составляет не менее двухсот тысяч километров пробега. Реальный расход дизтоплива для каждого двигателя находится в пределах 15-20 литров на сотню километров пробега.

Трансмиссия грузовиков Hyundai HD65

Все модификации грузовых автомобилей Hyundai HD65 оснащены одинаковыми механическими пятиступенчатыми коробками переключения передач. Переключение скоростей производится механически, при помощи старого доброго напольного рычага. Но предусматривается возможность заводской установки гидравлического или пневматического привода переключения передач. Все передачи, с первой по пятую, оборудованы синхронизаторами. Для смазки составных частей и взаимодействующих механизмов КПП при эксплуатации в условиях умеренного климата следует применять трансмиссионное масло SAE 80W.

Связь двигателя с коробкой переключения передач используется однодисковое сцепление сухого типа. Нажимной диск с упругой диафрагмой. Ресурс устройства – пробег 120-140 тыс. км до ремонта с заменой деталей. Межремонтный ресурс сцепления составляет не менее 120-140 тысяч километров. Привод сцепления – гидравлического типа. Трубчатый карданный вал состоит из 2-х частей и оснащён опорным подшипником. Шарниры собраны на подшипниках игольчатого типа. Задний мост плавающего типа оборудован редуктором гипоидного типа, с одинарной передачей.

Рама, ходовая часть, подвеска, тормоза Hyundai HD65

Усиленная рама сделана из термически обработанной стали и обладает повышенной жёсткостью, внушительным запасом прочности. Это надёжная основа для размещения всех узлов и составных элементов грузовой машины. Рама имеет усиление поперечными траверсными деталями и скрепление болтовыми соединениями. Лонжероны выступают в качестве несущих элементов кузова с грузовой платформой, рессор и подвески. Грузовики с удлинённым шасси применяются с целью оптимизировать перевозки значительных по объему грузов небольшого веса. Для этого удлиняются рама и карданный вал автомобиля. Соответственно подбирается бортовая платформа, а чаще всего, конечно, – фургон больших размеров.

Подвеска Hyundai HD65 собиралась на полу-эллиптических листовых рессорах с гидравлическими амортизаторами двухстороннего действия. На передней оси грузовика установлены одинарные, а на задней – спаренные колёса. Ошиновка колёс – бескамерная на более новых машинах, и камерная – на грузовиках прежних лет выпуска. Тормозная система состоит из рабочего, стояночного и горного тормозов. Рабочая система тормозов является двухконтурной, гидравлической, с вакуумным усилителем. Стояночный тормоз –натяжного типа, на карданном вале. Горный тормоз – это заслонки вакуумного типа. По характерной практически для всех моделей автомобилей конца ХХ века, на передних колёсах смонтированы тормозные механизмы дискового, а на задних – барабанного типа. Стояночный тормоз задействуется при помощи троса из кабины автомобиля. Горный тормоз включается тумблером, находящимся на щитке приборов машины.

Кабина и рабочее место водителя грузовика

Кабина грузовика Hyundai HD65 – трёхместная, но просторной её, конечно, не назовёшь. Если и ехать в ней куда-то втроём, то только недолго и не зимой. В остальном, салон Hyundai HD65 более сопоставим с кабиной легковых автомобилей, чем грузовиков. Посадка удобная, обзор превосходный. Рулевая колонка регулируется как по углу своего наклона, так и по высоте. При желании, даже плотный мужчина ростом в 185 см сможет достаточно неплохо устроиться за рулём Hyundai HD65. Кабина откидывается на 50 градусов, поднимаясь при помощи торсионов вперёд и открывая простой доступ к двигателю автомобиля. Салон машины отделан хорошо поддающимися очистке и мойке синтетическими материалами. Устанавливаемый на крыше увеличенной кабины спальник обеспечивает водителю комфортные условия для отдыха в дальних поездках. Спальное место утеплено поролоновым слоем 60-миллиметровой толщины.

Рулевое управление с эффективным гидроусилителем обеспечивает плавное и точное управление грузовиком. Благодаря такой конструкции и гарантируется превосходная маневренность и устойчивость. Автомобиль уверенно себя чувствует и в плотном городском потоке, и на площадках складских комплексов, и на разгрузочных «пятачках» возле «супермаркетов у дома». Водитель может без напряжения управлять движением, спокойно маневрируя в ограниченном пространстве. Рулевой механизм и гидравлический усилитель выполнены в одном корпусе и являются единым агрегатом. Управляющее воздействие от руля передается на рулевую сошку через упругий элемент ведомого вала и реечный поршень.
