характеристики и цены, фотографии и обзор

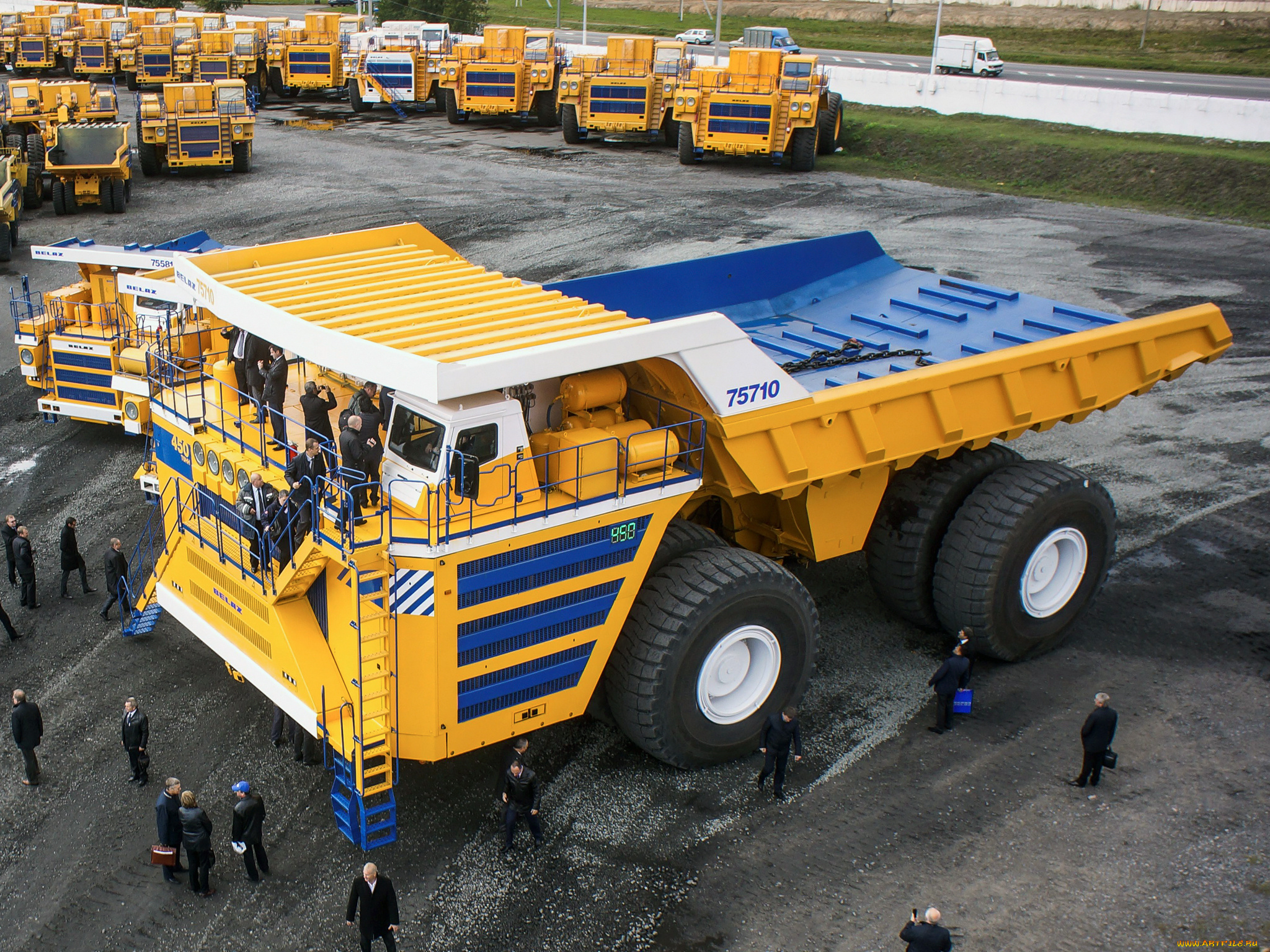

Самосвал БелАЗ-7571 – настоящий «монстр», супертяж среди технологической техники для карьеров и разрезов. 7571-й предназначен для транспортировки до 450 тонн горной породы в разрыхленном состоянии по подготовленным технологическим дорогам в любых климатических условиях.

На данный момент эта серия самосвалов включает только одну модификацию БелАЗ-75710, которая является самым крупным в мире грузовым автомобилем. К примеру, ближайший конкурент Liebherr T282B способен перевозить не более 363 тонн груза.

По состоянию на весну 2018 года в эксплуатации находится всего один экземпляр самосвала БелАЗ-7571, работающий на разрезе «Черниговец» в Кемеровской области. Еще один собранный самосвал проходит заводские испытания на полигоне.

БелАЗ-7571 поражает не только своей невероятной грузоподъемностью (уже внесенной в Книгу рекордов Гиннеса), но и пугающей внешностью. Огромная масса металла с непропорциональным дизайном спереди больше похожа на «передвижной промышленный цех» или «рубку атомного ледокола», но все же это самосвал с внушительной по размерам головной частью, обладающей самыми простыми прямоугольными формами.


Для подъема наверх используются две лестницы: передняя двухсекционная, наклоненная к левому борту и боковая вертикальная на левом борту. Рядом с ней спереди имеется еще одна небольшая лесенка, ведущая к двери бокса для обслуживания двигателей.

Наверху, как и на прочих моделях БелАЗов, слева располагается кабина, а все пространство справа отдано на откуп электрооборудованию и люкам для доступа к моторному отсеку. Верхняя площадка, естественно, огорожена трубчатым «забором», а сверху прикрыта выступающим козырьком кузова. Головная оптика самосвала включает восемь центральных фар прожекторного типа и целый набор дополнительных габаритных огней.

А вот кабина у БелАЗ-7571 максимально унифицирована с более мелкими представителями БелАЗов и выполнена в соответствии со стандартом безопасности ROPS. У нее две двери и большая площадь остекления с хорошей обзорностью. Внутри уютный, но практичный интерьер с современной эргономикой размещения органов управления. Кресло водителя монтируется на пневмоподвеске и снабжено широким диапазоном регулировки положения подушки и спинки.

Кроме того, в кабине имеется второе посадочное место для пассажира.

Длина белорусского «сверхгиганта» достигает 20 600 мм, из которых 8000 мм отведено под колесную базу, а еще 7600 под передний свес. Габаритная высота самосвала по кромке козырька кузова составляет 8265 мм, но возрастает до отметки 19 450 мм при полном подъеме кузова. Погрузочная высота БелАЗ-7571 – 6450 мм. Ширина самосвала по корпусу в передней части составляет 9750 мм, с учетом зеркал габаритная ширина равна 10 620 мм. Колея колес обеих осей – 6480 мм.

Даже без груза в снаряженном состоянии самосвал БелАЗ-7571 обладает массой в 360 000 кг, которая распределяется по осям в соотношении 60:40 в пользу передней оси. Загрузить можно до 450 000 кг породы, при этом развесовка по осям сместится к пропорции 50:50, а полная масса достигнет отметки 810 000 кг. Стоит также отметить, что на тестовом полигоне испытатели смогли провести на БелАЗ-75710 груз массой 503 500 кг.

На самом крупном в мире самосвале устанавливается сварной металлический кузов ковшового типа, оборудованный устройством стопорения в поднятом положении, комплексом безопасности FOPS, камнеотбойниками, камневыталкивателями и системой обогрева днища от выхлопных газов.

Данная модель кузова обладает геометрической вместимостью 164,9 м³ при стандартной загрузке по бортам и 268,3 м³ при загрузке с шапкой 2:1. Поднимается кузов за счет комплекта телескопических гидроцилиндров, имеющих по две рабочие ступени, одна из которых двойного действия. Питаются гидроцилиндры от двухсекционного аксиально-поршневого масляного насоса с переменной производительностью и регулятором давления (максимальное давление – 26 МПа). Полный подъем кузова занимает не более 26 секунд, опускание происходит за 20 секунд.

Для такого гиганта как БелАЗ-75710 одного мотора мало, поэтому самосвал оснащается сразу двумя силовыми агрегатами, на роль которых белорусские инженеры выбрали V-образный турбодизель MTU DD 16V4000 с непосредственным впрыском и электронным управлением. У двигателя в активе 16 цилиндров с общим объемом 65,0 литра, чего хватает для развития 2300 л.с. мощности и 9313 Нм крутящего момента. Таким образом, совокупная мощность силовой установки БелАЗ-7571 достигает 4600 л.

с.

Помогает двигателям электромеханическая бесступенчатая трансмиссия в составе двух тяговых генераторов переменного тока Siemens YJ177A мощностью 1704 кВт каждый; четырех электромоторов Siemens 1TB3026-0GB03 мощностью 1200 кВт каждый; комплекта двухрядных редукторов мотор-колес с передаточным числом 29,20; аппарата регулирования и системы управления микропроцессорного типа.

БелАЗ-7571 собирается на базе рамного сварного шасси с двумя колесными осями. Рама состоит из продольных лонжеронов коробчатого сечения и переменной высоты, соединенных поперечными балками. Все элементы изготавливаются из высокопрочной низколегированной стали. В местах приложения максимальной нагрузки используются усиливающие литые элементы.

Подвеска на БелАЗ-7571 зависимая по кругу, пневмогидравлическая, дополненная интегрированными гидроамортизаторами (по два на переднюю ось и задний мост) и поперечными штангами. Рулевое управление имеет привод на колеса передней оси и построено на базе гидрообъемного механизма, исключающего обратную механическую связь.

Дополнительно рулевой механизм оборудован усилителем потока мощности и аварийным пневмогидроаккумуляторным приводом.

В активе тормозной системы БелАЗ-7571 четыре независимых тормоза:

  • Основной – сухие однодисковые механизмы на всех колесах с устройством автоматического регулирования зазора.
  • Стояночный – тормозные механизмы на внешних тормозных дисках тяговых электродвигателей, оснащенные пружинным приводом с гидравлическим управлением.
  • Вспомогательный – электродинамический тормоз на валах тяговых электродвигателей, работающий на базе принудительно-охлаждаемых тормозных резисторов ММТ500 Gridbox.
  • Запасной – замедлитель, работающий в связке с исправными контурами основной и стояночной тормозных систем.

В базе БелАЗ-75710 комплектуется: отопителем салона, кондиционером, видеообзором, системой самодиагностики, автоматической системой смазки, системой пожаротушения.

Опционально можно заказать: футеровку днища, подогрев зеркал и систему быстрой заправки топлива.

Оценочная стоимость БелАЗ-7571 – около 10 000 000 долларов США.

Отзывы

характеристики и цены, фотографии и обзор

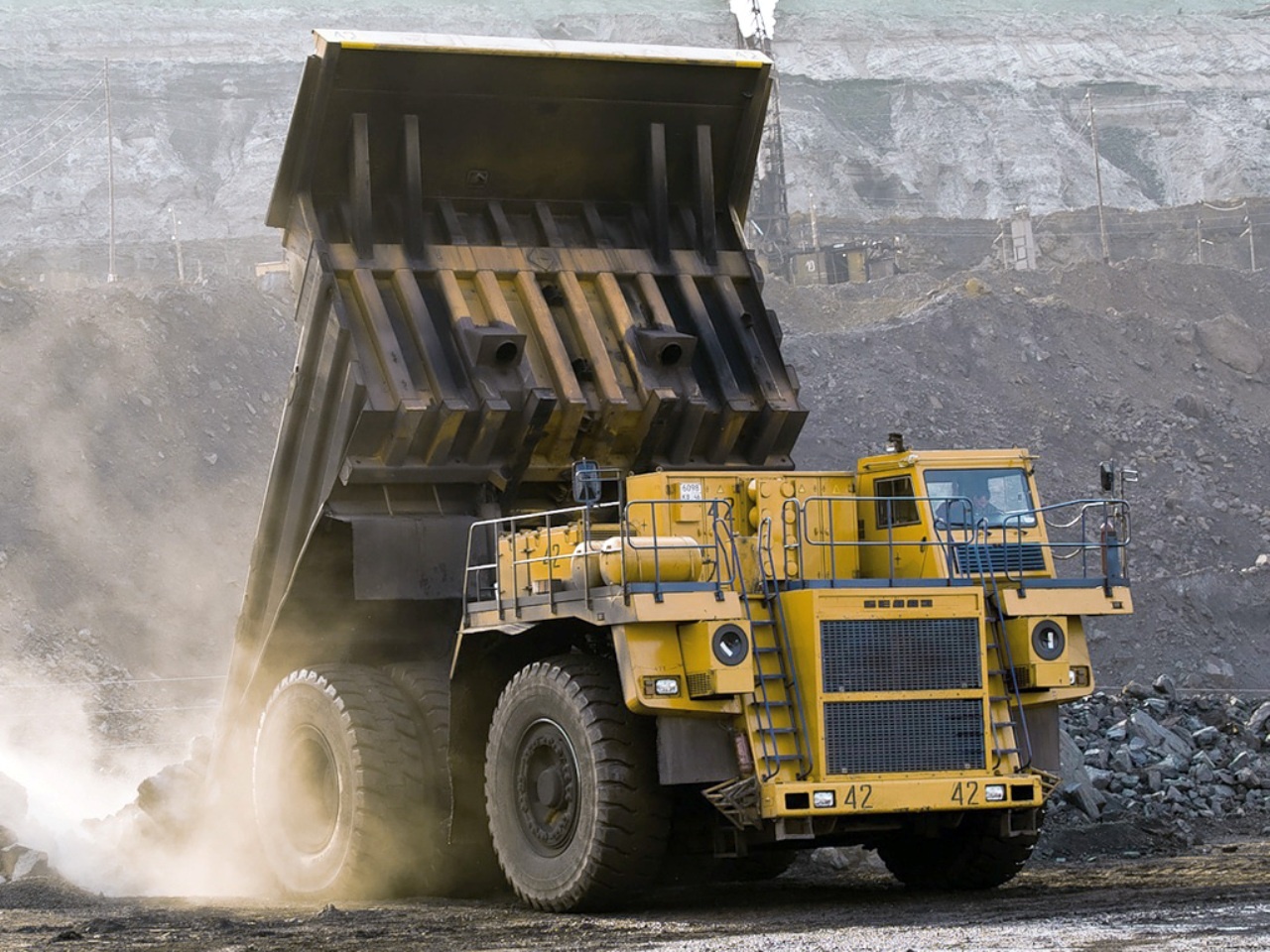

БелАЗ-7513 – современный большегрузный карьерный самосвал с грузоподъемностью 130 – 136 тонн. Выпускаемый в 7 модификациях, данный самосвал зарекомендовал себя как надежный большегруз для транспортировки горных пород из мест открытой добычи полезных ископаемых.

БелАЗ-7513 отличается высокой эффективностью при постоянном использовании, при этом у данного самосвала удобная система управления, проверенные временем основные узлы и агрегаты, а также комфортная кабина с отличным обзором по трем направлениям.

БелАЗ-7513 выполнен в классическом для техники данной марки форм-факторе с массивной головной частью, включающей высокий капот с двумя интегрированными решетками радиаторов, лестницы для подъема наверх и высокопосаженную кабину, смещенную к левой части по ходу движения. Справа от кабины расположен шкаф электрооборудования, а вся верхняя площадка огорожена металлическим трубчатым ограждением.

Кузов этого самосвала имеет треугольный профиль и дополнен крупным передним козырьком, предохраняющим кабину от попадания обломков горной породы во время загрузки кузова.

Кабина на самосвалах серии БелАЗ-7513 двухдверная, с двумя посадочными местами, причем кресло водителя снабжено пневмоподвеской и удобной системой регулировки положения. Кабина оснащена тепло- и шумоизоляцией последнего поколения (уровень шума не более 80 дБ), а рабочее место водителя полностью соответствует требованиям стандарта безопасности ROPS.

Общая габаритная длина карьерного самосвала БелАЗ-7513 достигает 11 500 мм, из которых 5300 мм приходится на колесную базу, 2850 мм на передний, а 2900 мм на задний свесы. Габаритная ширина по зеркалам достигает 7000 мм, высота по козырьку кузова равна 5900 мм (5050 мм по крыше кабины). При подъеме кузова на максимальную высоту габаритная высота увеличивается до 11 000 мм. При этом расстояние от земли до нижней кромки кузова составит 1200 мм. Клиренс (дорожный просвет) самосвала равен 600 мм.

Масса пустого самосвала не превышает 109 500 кг, при этом полная масса варьируется в диапазоне 237 100 – 245 500 кг (в зависимости от модификации) – таким образом грузоподъемность машин этой серии равна 130 тонн (при установке стандартных шин) и увеличивается до 136 тонн (при использовании шин 33.00R51).

Для перевозки горной породы эта машина оснащается сварным металлическим кузовом ковшового типа, оборудованным защитным козырьком, системой обогрева выхлопными газами, системой безопасности FOPS и устройством механического стопорения кузова в поднятом положении. В базовом исполнении кузов имеет геометрическую вместимость 45,5 м³ при габаритах 7450х6400 мм и погрузочной высоте 4800 мм. Кузов установлен на сварной раме с продольными лонжеронами коробчатого сечения, все элементы которой выполнены из высокопрочной низколегированной стали. Подъем кузова выполняется при помощи гидравлических цилиндров телескопического типа, имеющих трехступенчатую конструкцию с одной ступенью двойного действия. Питание цилиндров обеспечивает аксиально-поршневой масляный насос с переменной производительностью.

Карьерный самосвал БелАЗ-7513 выпускается в 7 модификациях, главным отличием которых является тип используемых силовых агрегатов и тяговых электромоторов:

  • На базовом исполнении этой модели используется дизельный 12-цилиндровый двигатель V-образной компоновки Cummins QSK 45-C с рабочим объемом 45,0 литра, номинальной мощностью 1600 л.с., максимальным крутящим моментом в 6836 Нм и удельным расходом топлива 209 г/кВт*ч.
    Электромеханическая трансмиссия представлена тяговым генератором 5GTA22W и тяговыми электродвигателями переменного тока 5GEB31A и 5GEB23E.
  • На модификации БелАЗ-75131 применяется 16-цилиндровый дизель Cummins KTA 50-C, рабочий объем которого достигает 50,3 литра – он выдает 1600 л.с. мощности и производит до 6292 Нм крутящего момента при удельном расходе топлива не более 208 г/кВт*ч.
    Электромеханика переменно-постоянного тока на тут включает тяговый генератор GSN-500 и электродвигатели EDP-600 и EK-590.
  • Версия БелАЗ-75135 получает 12-цилиндровую дизельную силовую установку Cummins KTA 38-C с рабочим объемом 37,8 литра, мощностью 1200 л.с. и крутящим моментом не более 4726 Нм. Удельный расход топлива данного мотора составляет 207 г/кВт*ч, а помогает ему электропривод переменно-постоянного тока с тяговым генератором GST-1 или SGT-1000, а также электродвигателями EDP-600 и EK-590.
  • Для исполнения БелАЗ-75137 используется дизельный двигатель MTU DD 12V4000, в активе которого 12 цилиндров с совокупным объемом 48,8 литра. Его максимальная отдача заявлена на уровне 1600 л.с. и 7612 Нм, а удельный расход топлива не превышает 201 г/кВт*ч. В комплекте с данным мотором устанавливается тяговый генератор GST-1, а также комплект электродвигателей EDP-600 и EK-590.
  • Модификация БелАЗ-75139 оборудуется уже упомянутым движком Cummins KTA 50-C, работающим в комплекте с тяговым генератором GST-800 и электродвигателями модели TAD-5.
  • Ну а на модификациях БелАЗ-7513А и БелАЗ-7513В устанавливается мотор MTU DD 12V4000:
    • на модели 7513А используются тяговый генератор 5GTA22 и электромоторы 5GEB31 и 5GEB23,
    • а на 7513В монтируется тяговый генератор GST-800, питающий электродвигатели TAD-5.

Стоит также добавить, что электромеханическая трансмиссия самосвалов БелАЗ-7513 управляется при помощи современного микропроцессорного компьютера и дополняется двухступенчатым планетарным редуктором мотор-колес двухрядной конструкции с функцией одновременной передачи крутящего момента к ступицам колес через первый и второй ряды шестерен редуктора.

Базирующиеся на лонжеронной раме самосвалы БелАЗ-7513 оснащаются зависимой пневмогидравлической подвеской спереди и сзади с интегрированными гидравлическими амортизаторами (по два на каждую ось), продольными рычагами на центральных шарнирах и поперечными штангами.

Рулевое управление на самосвалах этой серии – гидрообъемное, с передними управляемыми колесами и максимальным углом поворота колес в 42 градуса.

У этих машин несколько тормозных систем:

  • рабочая – на базе сухих дисковых механизмов на валах тяговых электродвигателей с функцией автоматической регулировки зазора;
  • стояночная – на базе механизмов торможения задних колес с пружинным приводом и гидравлическим управлением;
  • вспомогательная – на базе устройства электродинамического торможения тяговыми электродвигателями;
  • и запасная, использующая исправные контуры стояночной и рабочей тормозных систем.

В базе все самосвалы серии БелАЗ-7513 комплектуются: предпусковым подогревателем, комбинированной системой пожаротушения, отопителем и кондиционером салона, телеметрической системой контроля давления в шинах, видеообзором, системой контроля загрузки, камневыталкивателями и устройством сигнализации приближения к высоковольтной линии передач.

В качестве опции возможна установка камнеотбойников, системы очистки воздуха в салоне, дополнительной системы пожаротушения, подогрева топливного бака, футеровки днища кузова и сидения повышенной комфортности.

Цена самосвала серии БелАЗ-7513 согласовывается при оформлении заказа на покупку и зависит от выбранного уровня комплектации, модификации и региона доставки.

Отзывы

Самый большой в мире БелАЗ приступил к работе на Кузбассе



На разрезе «Черниговец» компании «Сибирский деловой союз» введен в эксплуатацию самый большой в мире карьерный автосамосвал белорусского производства - БелАЗ-75710 грузоподъемностью 450 тонн.

БелАЗ грузоподъемностью 450 тонн занесен в Книгу рекордов Гиннесса как самый большой самосвал на планете. До появления этой модели самым большим самосвалом был немецкий Liebherr-T282B, способный перевезти 363 тонны.

Губернатор Кемеровской области Аман Тулеев, выступая на церемонии, отметил, что в последние годы Кузбасс стал настоящим полигоном для новейших мировых технологий в угольной отрасли. «Комбайны в шахтах, экскаваторы на разрезах как космические корабли: все с использованием самых современных разработок, цитирует губернатора его пресс-служба. Еще один прорыв: Белорусский автомобильный завод специально для разреза «Черниговец» изготовил настоящий титан угольных разрезов 450-тонный самосвал».

С Республикой Беларусь и Белорусским автомобильным заводом Кузбасс связывает давнее сотрудничество. Сегодня наш автоконцерн поставляет 50% своих машин именно в Кузбасс. На разрезах области работают 2 тысячи БелАЗов. Это 95% всего парка карьерных самосвалов в Кузбассе. Кроме того, в Прокопьевске совместно с Белорусским автомобильным заводом открыт сервисный центр по обслуживанию самосвалов. А Кузбасская вагоностроительная компания начала сборку кузовов БелАЗов грузоподъемностью 130, 220 и 320 тонн, собрано уже более 100 штук.

Высота 450-тонного самосвала 8 метров, ширина около 10 метров, длина более 20 метров. Вес машины 360 тонн, а перевозить она может 450 тонн груза, то есть, на четверть больше своей массы. Только одна эта машина может загрузить сразу 7 железнодорожных вагонов угля.

Впервые белорусские машиностроители сделали свой автомобиль полноприводным, что делает его очень маневренным. Рекордную грузоподъемность обеспечивают 2 дизельных двигателя, суммарная мощность которых 4 тысяч 600 лошадиных сил. Для того, чтобы ускорить процесс заправки, используются специальные устройства, которые применялись в Формуле-1, где счет идет буквально на секунды. На новый самосвал установлены специальные системы пожаротушения, диагностики, контроля загрузки топлива и давления в шинах. Автомобиль оснащен также системой видеонаблюдения и оповещения о близости высоковольтных линий.

Цена автомобиля 7,5 миллиона долларов, что в 2 раза дороже, чем 220-тонный самосвал. «Но главное расчетная производительность нового БелаАЗа на 25% выше, чем у всех других самосвалов большой грузоподъемности. Чем выше грузоподъёмность, тем меньше затрат, а, значит, ниже себестоимость добычи угля. Поэтому два автомобиля грузоподъемностью 220 тонн в эксплуатации обойдутся значительно дороже одного 450-тонника», подчеркнул Аман Тулеев.

На новом самосвале доверено работать одному из самых высококвалифицированных экипажей под руководством заслуженного работника автотранспорта РФ Игоря Грачева. Бригада из четырех машинистов на «отлично» освоила 320-тонный самосвал, принимала непосредственное участие в монтаже 450-тонника и сейчас приступает к его испытанию.

БелАЗ‑75710 — полный обзор — журнал За рулем

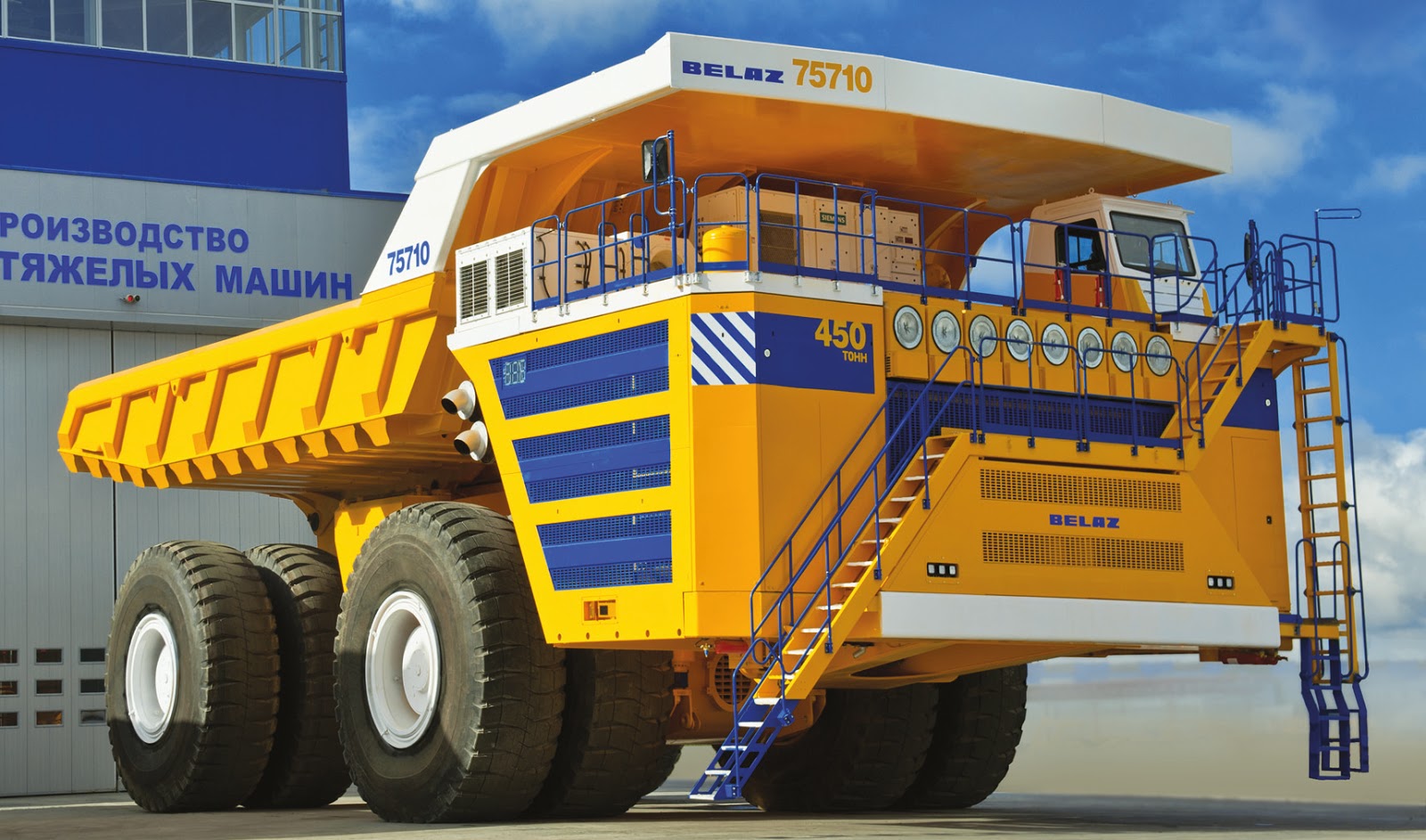

БелАЗ‑75710 — самый большой грузовик планеты и флагман мировой карьерной флотилии, уже занесен в Книгу рекордов Гиннесса. Представили великана год назад, затем его испытывали, а в августе нынешнего года он стал возить уголь в Кузбассе — в гигантском карьере «Черниговец».

01

Первый показ БелАЗа‑75710 состоялся в Жодине год назад. А в августе 2014-го самосвал приступил к работе в Кузбассе.

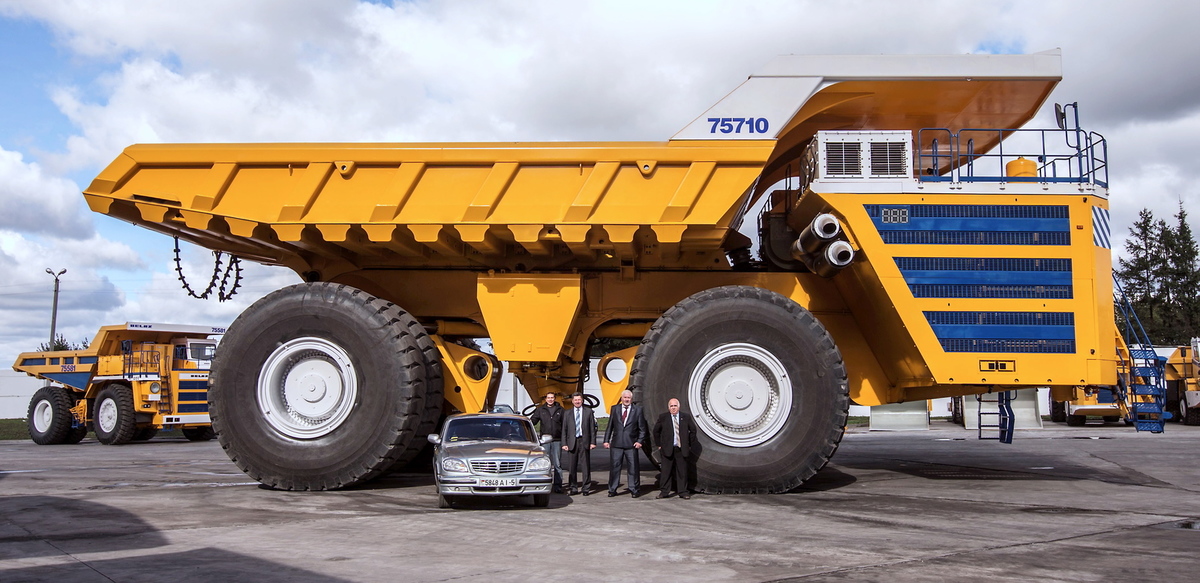

Самый большой автомобиль в мире БелАЗ-75710. Грузоподъемность 450 т. Производство ОАО «БелАЗ», Жодино (Белоруссия). В России с августа 2014 года. Цена не разглашается.

Любая из характеристик сверхгиганта впечатляет. БелАЗ‑75710 — это не только 450 тонн груза в кузове и почти 4600 сил от двух дизельных двигателей MTU DD16 V4000, но и 5600 литров топлива на борту, 538 литров машинного масла и 1800 литров гидравлической жидкости!

УЗЕЛ В СБОРЕ

Скомпоновать карьерный самосвал — не легковушку собрать. Необходимо найти компромисс между всеми параметрами необычной машины. База, ширина, высота, агрегаты и компоненты, геометрические особенности карьера — вот далеко не полный список. Но белорусским конструкторам опыта не занимать.

02

Рабочее место водителя БелАЗ‑75710 попроще, чем в мерседесовском «S‑Классе», но не устанешь. Сиденье со всеми регулировками, климат- контроль и хорошая аудиосистема.

Рабочее место водителя БелАЗ‑75710 попроще, чем в мерседесовском «S‑Классе», но не устанешь. Сиденье со всеми регулировками, климат- контроль и хорошая аудиосистема.

Первое, от чего плясали разработчики гиганта, — шины! Их несущая способность определяет всё остальное. На БелАЗе‑75710 стоят восемь шин «Бриджстоун» исполинского размера 59/80R63. Они самые большие в мире. Одна такая покрышка весит 5,5 тонны!

Материалы по теме

Материалы по теме

Затем инженеры выбирали схему управления. Для мастодонтов, да еще и с двускатной передней ошиновкой, традиционная схема с передними поворачивающимися колесами не подходит. Вариантов всего два: шарнирно-сочлененная рама и поворотные мосты. В первом случае узлу шарнирного сочленения пришлось бы испытывать адские нагрузки и шарнир разросся бы до невероятных размеров. Потому стали работать со второй схемой.

В освоенных карьерах существуют габаритные ограничения, привязанные, в первую очередь, к ширине технологических дорог. Поскольку БелАЗу‑75710 предстояло колесить по дорогам, заточенным под «компактные» 360-, 320‑ и 220‑тонные самосвалы, требования заказчика к радиусу поворота были весьма жесткими.

Разработчики называют схему с поворотными мостами «экскаватор вверх ногами». В экскаваторе шасси неподвижно, а корпус вращается, в БелАЗе же неподвижным остается корпус, а поворачиваются расположенные под рамой мосты.

03

Шкаф управления электротрансмиссией.

Шкаф управления электротрансмиссией.

РАМА

Когда выбрали схему управления, взялись за раму, которая ничего общего с традиционной «лестницей» обычных грузовиков не имеет — у карьерников она совсем другой формы. Но у 450‑тонного гиганта рама уникальна и вовсе не похожа даже на конструкцию других тяжеловесов.

В раму требовалось вписать два шарнирных элемента, на которых вращаются гигантские мосты. Скомпоновали ловко и изящно. А дальше необходимо было совершить маленькое технологическое чудо.

Для шарнирного поворотного элемента нужен подшипник диаметром 2,75 м! Всего четыре фирмы в мире изготавливают такие подшипники. Белорусы вели переговоры с двумя лидерами — французской фирмой «Ролликс» (Rollix) и немецкой ИМО (IMO). В итоге в борьбе за престижный заказ победила ИМО. А каким сделать сечение рамы? Оптимальным признали так называемое кессонное сечение, применяемое в кораблестроении. Именно такое может обеспечить необходимый ресурс при минимально возможных металлозатратах. Но и металл здесь необычный! Это особо прочная шведская сталь «Уэлдокс 800» (Weldox 800). Материал настолько твердый, что далеко не всякий обрабатывающий станок ее возьмет. Поэтому в Швеции заказывали не просто листы металла, а уже раскроенные по белазовским чертежам. Далее эти заготовки необходимо было сварить между собой, расточить посадочные места под гигантские подшипники и насверлить отверстия под крепеж.

Для сборки гигантской рамы требовалось еще более масштабное оборудование. На самом БелАЗе оснастки таких габаритов не нашлось. На помощь БелАЗу пришел Минский станкостроительный завод имени Октябрьской революции (МЗОР). На нем рама для сверхгиганта обрела требуемые формы. Потом ее перевезли в Жодино.

04

Этот узел называется УВТР — установка вентиляции тормозных резисторов.

Этот узел называется УВТР — установка вентиляции тормозных резисторов.

СИЛОВАЯ УСТАНОВКА

В моторный отсек не заглядывают — в него заходят. Внутри можно гулять. Ощущения необычные, словно у героя рассказа Эдуарда Успенского «Гарантийные человечки», побывавшего в недрах холодильника и часов.

На БелАЗ‑75710 два мощнейших двигателя MTU DD16 V4000 крутят два огромных генератора, а электроэнергия передается на четыре мотор-колеса. Необходимую мощность мог бы развить и один двигатель — такие существуют, но нет подходящих генераторов, способных в одиночку выработать столько энергии. Именно поэтому решили использовать два дизеля и два электрогенератора с общим шкафом управления.

Порожний самосвал передвигается на одном дизеле, а у загруженного подключается второй. Для равномерности износа левый и правый дизели на холостом пробеге включаются поочередно.

Электропривод выбирали у одного из двух производителей — российского холдинга «Силовые машины» и немецкого «Сименса». Отечественный производитель был готов создать нужный привод только в 2016 году, и это не устроило заказчика. Энергомашиностроительное подразделение «Сименса» изготовило не только электропривод переменного тока, но и систему управления к нему.

05

Поворотные мосты — уникальная схема управления. Несмотря на большой размер, крутятся они довольно шустро.

Поворотные мосты — уникальная схема управления. Несмотря на большой размер, крутятся они довольно шустро.

ГИДРАВЛИКА

Гидравлическая система машины — объединенная. Использован общий бак с гидравлической жидкостью для тормозов, для цилиндров опрокидывания и для цилиндров поворота. Всё это хозяйство приводит в действие даже не насос, а насосная станция «Бош Рексрот» (Bosch Rexroth).

Когда поднимают самосвальную платформу, рулевое управление отключается и все гидромасло задействуется на подъем. Нецелесообразно возить огромный объем масла, чтобы обеспечивать одновременное опрокидывание и маневрирование.

В рулевой гидравлике использовано четыре гидроцилиндра, по два на каждый мост. Сначала полностью поворачивается передний мост в крайнее положение, и только после этого начинает двигаться задний мост. При двух «сложенных» мостах радиус поворота составляет всего 19,8 м (по отпечатку наружного колеса). Это при общей длине более 20 м!

По соотношению радиуса поворота и длины 450‑тонник вполне можно признать сверхманевренным транспортным средством. Однако для последующих образцов инженеры отрабатывают иную схему управления, которая обеспечит одновременный поворот двух мостов. Это улучшит маневренность и обеспечит самосвалу эффективный крабовый ход.

06

В моторный отсек входят как в дом. Обслуживание силовых установок минимально. Заявленный ресурс — около десятка лет.

В моторный отсек входят как в дом. Обслуживание силовых установок минимально. Заявленный ресурс — около десятка лет.

БЕЗОПАСНОСТЬ

Огромные машины иногда попадают в аварии и даже переворачиваются — в карьерах всякое случается. Против опрокидывания в подвеске 450‑тонника впервые на карьерном самосвале применили стабилизатор поперечной устойчивости — уникальное решение.

Установили систему кругового видеообзора. Но помимо видеокамер БелАЗ‑75710 с четырех сторон обвешан еще и специальными радарами, реагирующими на человека. Да-да! Если кто-то решит прогуляться под самосвалом, водитель узнает об этом.

Установлены на БелАЗ‑75710 и электронные весы, индикаторы которых смонтированы по бокам. Экскаваторщик смотрит на них и видит, сколько он закинул в кузовок.

Есть страховка на случай выхода из строя рулевой гидравлики. Это пневмогидроаккумуляторы рулевого управления. Давления в них хватит для того, чтобы съехать с дороги и уступить место другим машинам.

07

На 450‑тоннике конструкторам удалось сохранить знаменитую белазовскую плавность хода.

На 450‑тоннике конструкторам удалось сохранить знаменитую белазовскую плавность хода.

ВЫГОДНО

Оправдывают ли себя такие сверхгрузовики? Да. Один 450‑тонник в эксплуатации значительно дешевле, чем два 220‑тонника.

Цены на подобные машины никогда не озвучивают. Мы можем оперировать только косвенными данными. Например, в американском прайс-листе одна шина «Бриджстоун» 59/80R63 стоит 40 000 долларов. Говорят, пока эти шины добираются до сибирских карьеров, их цена возрастает до 100 тысяч. Таким образом, только комплект покрышек для БелАЗа‑75710 может стоить около миллиона долларов.

Цена силового электропривода «Сименс» составляет около трех миллионов долларов. Плюс остальное железо, доставка, сборка… Словом, дорого.

За такие деньги машины вкалывают за троих. Рабочая смена БелАЗа в карьере длится 23 часа в сутки. Час уходит на дозаправку и смену водителей.

Единичным образцом БелАЗ‑75710 точно не останется. Контракт предусматривает поставку нескольких машин. Уже сейчас в Жодине собирают второй экземпляр, и он должен стать лучше первого.

ПО ОТЦОВСКОЙ ЛИНИИ

10

О схеме управления с двумя поворотными мостами на восьми шинах Белорусский автозавод задумался еще в начале 1970‑х годов. Тогда на компонентах 42‑тонника построили экспериментальный «передвижной стенд» [1], на котором впервые обкатали некоторые идеи.

В 1977 году схему опробовали на более тяжелой экспериментальной машине. БелАЗ‑7520 [2] с поворотными мостами, 110‑тонник, получился чрезмерно высоким. Идею поворотных мостов отправили в архив, чтобы через три с половиной десятилетия возродить в новом качестве. Первым эксплуатируемым товарным сверхгрузовиком на восьми шинах стал 280‑тонник БелАЗ‑75501 [3], собранный в 1990 году. Построили всего один экземпляр. Он оставался рекордсменом по грузоподъемности среди БелАЗов на протяжении 15 лет.

В 2005 году, когда освоили выпуск шин размером 55/80R63, на свет появился 320‑тонный БелАЗ‑75600 на шести таких колесах.

Как только шинники усилили свое изделие, доведя размер покрышки до 59/80R63, 320‑тонник стал 360‑тонником [4]. Это произошло в 2010 году. БелАЗ‑75710 (450‑тонник) базируется на этих же шинах. Подобные колёса выпускают только «Мишлен» и «Бриджстоун».

Следующий рывок в росте грузоподъемности карьерных самосвалов зависит от шинной промышленности.

ПЛЮС: Самая низкая себестоимость перевозки тонны породы МИНУС: Количество карьеров, способных принять самосвал таких габаритов, можно пересчитать по пальцам

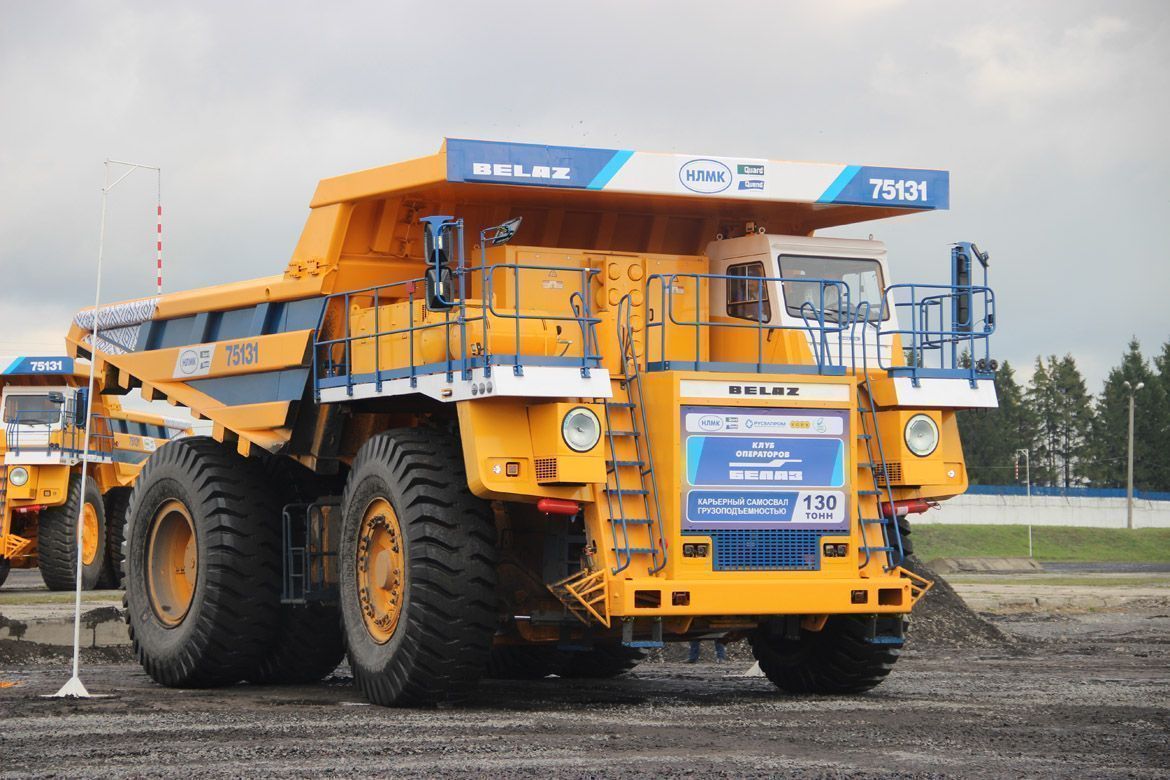

Обзор серии карьерных самосвалов БЕЛАЗ грузоподъемностью 130 тонн

А.М. Насковец —  начальник бюро общей компоновки НТЦ УГК ОАО «БЕЛАЗ»

«Это одна из самых востребованных машин не только на постсоветском рынке, но и далеко за его пределами. Большегрузы данного класса работают в разных климатических условиях, перевозят горную массу высоко в горах и в глубоких карьерах», — сказал о 130-тоннике в одном из интервью генеральный директор ОАО «БЕЛАЗ» Петр Пархомчик.

Перспективная модель была некогда спроектирована с учетом более чем пятнадцатилетнего опыта эксплуатации предшествующего ей 120-тонного карьерного самосвала. Как рассказали специалисты управления главного конструктора, при разработке конструкции 130-тонника за основу было принято направление достижения высокой надежности в эксплуатации, высоких технико-экономических показателей самосвала по удельной себестоимости транспортных работ, производительности, трудоемкости технического обслуживания и ремонта, высокой комфортабельности рабочего места водителя.

Самосвал серии БЕЛАЗ-7513 имеет простую надежную схему: с электромеханической трансмиссией, с колесной формулой 4х2, с передними управляемыми и задними ведущими колесами, с задней разгрузкой самосвала. 130-тонная модель имеет ряд модификаций: 7513, 75131, 75135, 75137, 75139, 7513А и 7513В. В этих семи моделях присутствует более 140 исполнений, отличающихся друг от друга по опциям, которые выбирает потребитель карьерной техники. На базе самосвалов дан-ной серии создана и успешно эксплуатируется во многих горнодобывающих предприятиях специализированная техника для обслуживания карьеров. Это тягач-эвакуатор БЕЛАЗ-74131 и поливооросительная машина БЕЛАЗ- 76135 с объемом цистерны 119 м3.

Параметры БЕЛАЗ-75131 БЕЛАЗ-75135 БЕЛАЗ-75137 БЕЛАЗ-7513 БЕЛАЗ-75139 БЕЛАЗ-7513A БЕЛАЗ-7513B
Грузоподъемность, т 130–136 110–130 130–136 130–136 130–136 130–136 130–136
Модель двигателя КТА50-С КТА38-C MTU DD 12V4000 QSK45-С КТА50-С MTU DD 12V4000 MTU DD 12V4000
Номинальная мощность двигателя, кВт (л. с.) 1194 (1600) 882 (1200) 1194 (1600) 1194 (1600) 1194 (1600) 1194 (1600) 1194 (1600)
Максимальный крутящий момент, Нм/об/мин 6292/1500 4726/1300 7595/1500 6836/1500 6292/1500 7595/1500 7595/1500
Удельный расход топлива при номинальной мощности, г/кВт ч 208 207 201 209 208 201 201
Уровень выбросов отработавших газов двигателя в соответствии с ЕРА Tier 1 Tier 2 Tier 1 Tier 1
Тяговый электропривод Переменно-постоянного тока Переменно-переменного тока
Тяговый генератор (его мощность, кВт) СГТ-1000, ГСН-500, ГСТ-1 (1000) 5GTA22 (1078) ГСТ-800 (800) 5GTA22 (1078) ГСТ-800 (800)
Тяговый двигатель ЭК-590, ЭДП-600 (590, 600) 5GEB-31 (480) ТАД-5 (610) 5GEB-31 (480) ТАД-5 (610)
(его мощность, кВт)
Объём кузова, м3 45,5 / 50,1 / 55,0 / 59,6 / 103,8
Объём кузова с шапкой «2:1» 71,2 / 75,5 / 80,0/ 84,0 / 134,8
Радиус поворота, м 13
Масса эксплуатационная, кг (комплектация в базовом исполнении) 107100 100100 108100 108000 108500 108500 108500
Масса полная, кг
243100 230100 244100 244000 244500 244500 244500
Максимальная скорость, км/ч 48 64 60 64 60

Табл. 1. Основные параметры технических характеристик карьерных самосвалов серии БЕЛАЗ-7513 грузоподъемностью 110–136 тонн


Рис. 2. Октябрь 2018 г., АО «СУЭК». С учетом пожеланий предприятия самосвал БЕЛАЗ-75131 выполнен в уникальном цветовом
исполнении — в цветах государственного флага Российской Федерации

На самосвалах серии БЕЛАЗ-7513 продуманы и элементы, связанные с безопасностью работы на самосвалах большой грузоподъемности. Это система контроля загрузки и топлива (в комплекте с GPS-навигацией) с возможностью включения в существующую автоматизированную систему диспетчерского управления горнотранспортного цеха, система блокировки подъема кузова под высоковольтными линиями передач, двухконтурная система пожаротушения, система фильтрации воздуха, система контроля давления и температуры в шинах, система видео-обзора.

Новая конструкция заднего моста самосвала позволила свести до минимума трудоемкость технического обслуживания рабочих тормозных механизмов, новая платформа обеспечила рациональную загрузку, при этом по заказу потребителей карьерные самосвалы могут комплектоваться платформами разного объема по вместимости, обеспечивая рациональную грузоподъемность карьерного самосвала при перевозке породы различной плотности. Отвечающая международным стандартам кабина, высокие показатели маневренности, плавности хода и безопасности, функциональность — все это обеспечило отличные ходовые качества и высокую эффективность самосвала.

Среди технических преимуществ самосвалов БЕЛАЗ-75131, 75135, 75137 — применение электрической трансмиссии переменно-постоянного тока с пускорегулирующей аппаратурой на базе микроэлектроники, наличие более мощного, надежного и экономичного двигателя, объединенная гидросистема, дисковые тормоза с гидроприводом.

В этих самосвалах существенно повышена эффективность системы электродинамического торможения, что позволяет обеспечить отличную устойчивость самосвала во время торможения. В электроприводе самосвала БЕЛАЗ внедрены электронные блоки, упрощающие обнаружение неисправности электропривода и их устранение.

Самосвалы БЕЛАЗ-7513, БЕЛАЗ- 7513А, БЕЛАЗ-7513В и БЕЛАЗ-75139 оснащены тяговым электроприводом переменно-переменного тока, который имеет ряд преимуществ:

  • система электродинамического торможения позволяет замедлить движение самосвала вплоть до его полной остановки;
  • соотношение мощностной и скоростной характеристик тягового электропривода позволило приблизить характеристики машины к параметрам идеальной теоретической бесступенчатой трансмиссии, для которой не требуется переключение передач. Сила тока и напряжение, подводимые к тяговым электродвигателям, определяют крутящий момент и скорость движения самосвала, обеспечивая плавное изменение мощности при движении;
  • современная система управления приводом обеспечивает возможность воздействия не только на тяговый электропривод, но и на дизельный двигатель, что позволяет формировать тяговые характеристики, оптимально сочетаемые с характеристиками дизельного двигателя. В конечном счете это позволяет снизить расход топлива при работе самосвала;
  • отсутствие щеточно-коллекторного узла позволяет снизить эксплуатационные затраты на обслуживание самосвала;
  • использование тормозных резисторов общей мощностью 2,4 МВт позволяет удерживать постоянную скорость в 15 км/ч на 16 %-ном спуске, что способствует увеличению производительности самосвала.
Помимо этого, в тяговом электроприводе переменно-переменного тока реализованы следующие функции, улучшающие эксплуатационные характеристики самосвала:
  • электрический дифференц;
  • противоюзовая система;
  • противобуксовочная система;
  • противооткатная система;
  • система автоматического ограничения скорости;
  • система стабилизации скорости на спуске;
  • система контроля и диагностики.

Рис. 3.  БЕЛАЗ-75139 в карьере АО «Олкон», г. Оленегорск, Мурманская область

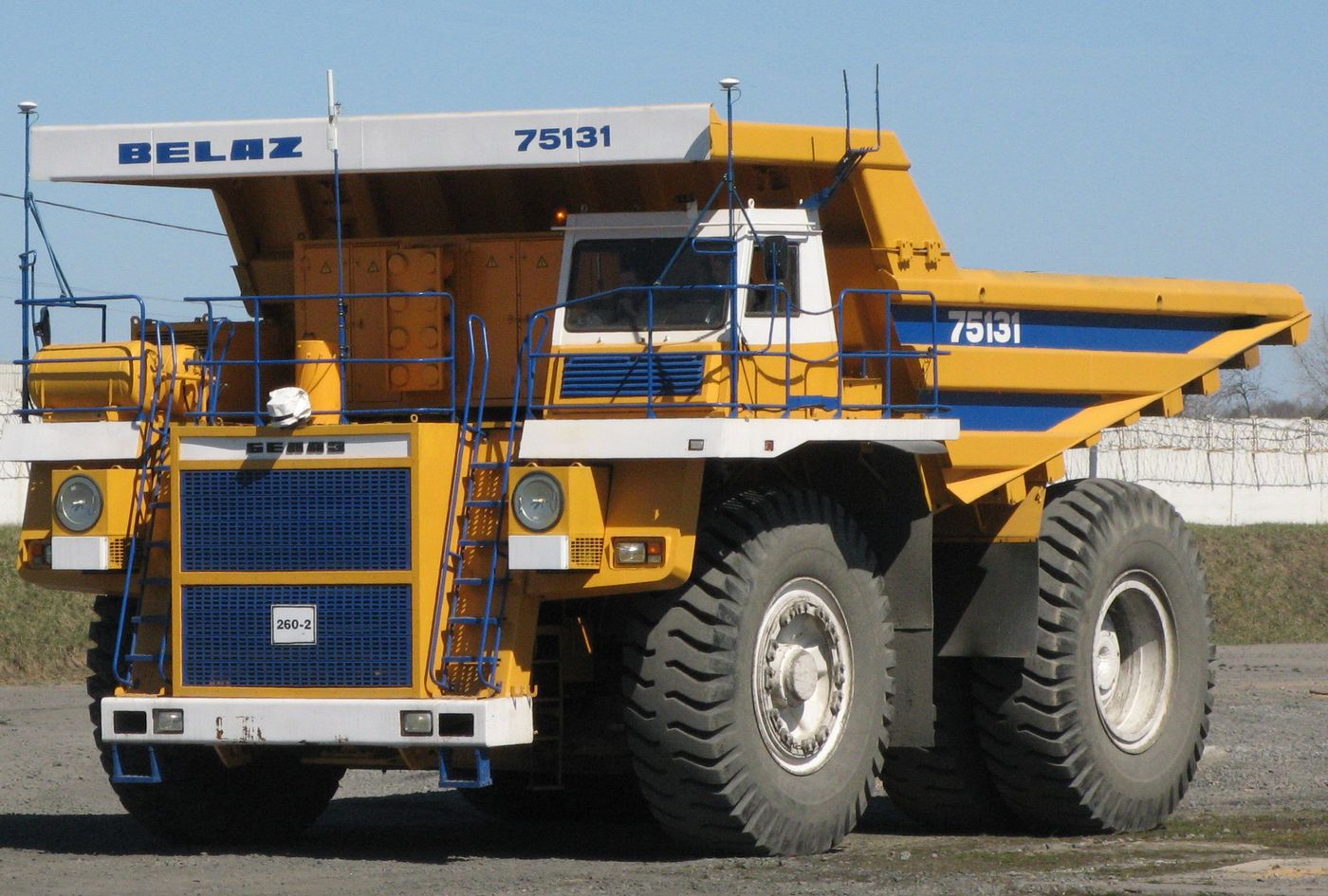

Конструкторская документация на БЕЛАЗ-75131 была разработана в 1995 году. В 1996 году началась сборка двух первых опытных образцов 130-тонной машины. Весь 1997 год велись предварительные заводские испытания самосвала, по итогам которых проводилась доработка его систем и узлов.

После успешного проведения приемочных испытаний в 1999 году комиссия рекомендовала карьерный самосвал грузоподъемностью 130 тонн к серийному производству, отметив его преимущества перед серийными аналогами БЕЛАЗ-7519, БЕЛАЗ-7512, БЕЛАЗ-7514 грузоподъемностью 110 – 120 тонн. В числе преимуществ значились: увеличение производительности на тринадцать процентов, уменьшение удельного расхода топлива на девятнадцать процентов, снижение себестоимости перевозки на двенадцать процентов, снижение трудоемкости технического обслуживания на девять процентов.

Постановка данной машины на производство позволила обеспечить ее конкурентоспособность с выпускаемыми в мире аналогами данного класса грузоподъемности, расширить типоразмерный ряд выпускаемых заводом БЕЛАЗ карьерных самосвалов в классе грузоподъемности от 110 до 136 тонн, выйти на качественно новый технический уровень конструкции за счет разработки и внедрения новых, отвечающих требованиям времени технических решений.

Первые 130-тонники давно ушли в автоуправления потребителей: шасси № 1 опытного образца отправилось в АО «Олкон» (г. Оленегорск), шасси № 2 — в АО «ГМК «Печенганикель» (г. Заполярный). Сегодня география поставок машин серии БЕЛАЗ-7513 охватывает весь мир: от Чили в Западном полушарии до Сахалина на Востоке, от Южно-Африканской Республики до горнодобывающих предприятий Мурманской области на Севере России.

В настоящее время самосвалы серии БЕЛАЗ-7513 успешно работают в самых разных климатических условиях: в районах Дальнего Севера, где температура воздуха может опускаться до минус 55 °C, в жаркой Африке и Латинской Америке. Карьерный самосвал этой серии очень востребован. Так, в 2018 году БЕЛАЗ-7513 занял около 80 % в объеме мировых поставок данного класса карьерных самосвалов.

Крупнейшим потребителем карьерных самосвалов базового класса грузоподъемности 110–136 тонн является Российская Федерация, куда за 20 лет ушло в среднем 60 % выпускаемых машин данного класса. Так, в 2017–2018 годах из 783 отгруженных заказчикам 130-тонных самосвалов в Российскую Федерацию было поставлено 430 единиц.

В последние годы в географии поставок появились новые страны — Индонезия, ЮАР, Ангола, Зимбабве, Вьетнам — страны с жарким климатом, где температура воздуха может подниматься до плюс 50 °C. Для работы в жарком климате возможна специальная комплектация самосвалов — так, по заказу индонезийских потребителей самосвалы БЕЛАЗ-75135 были выполнены в тропическом исполнении деталей и узлов. Карьерные самосвалы отличаются от базовой комплектации следующими опциями:

  • тонированные стекла кабины оператора;
  • водительское сиденье повышенной комфортности с трехточечным ремнем безопасности;
  • система быстрой заправки топливом, охлаждающей жидкостью и маслом;
  • дополнительный фильтр-сепаратор топлива;
  • система видеообзора по контуру карьерного самосвала, состоящая из четырех видеокамер;
  • система контроля загрузки и расхода топлива с функцией отслеживания в реальном времени загрузки самосвала, времени цикла, счетчика циклов, работы двигателя, работы трансмиссии, записи данных о загрузке самосвала, отображение и запись ошибок двигателя, гидравлических систем (система глобального мониторинга транспортного средства).
ОАО «БЕЛАЗ» имеет все возможности, чтобы выполнить любой заказ своих деловых партнеров. В своем развитии предприятие не стоит на месте, постоянно обновляя модельные ряды основной продукции. Новое поколение машин создается благодаря использованию традиционных разработок с учетом требований, которые предъявляют потребители к современной технике.

По вопросам приобретения обращайтесь к официальному представителю ОАО «БЕЛАЗ»: ООО «Красноярск-БелазСервис»,
Красноярск, ул. Молокова, 37а, офис 709. Тел.: +7 (391) 257-33-00.
www.krasbelaz.ru.

Опубликовано в журнале "Золото и технологии" № 2/июнь 2020 г.

"БелАЗ" поставил два новых 240-тонных самосвала на Урал — Российская газета

Чтобы преодолеть расстояние между белоруской столицей и самым молодым уральским городом Качканар, утверждают экстремалы, потребуется просидеть за баранкой автомобиля не меньше сорока часов.

Именно к подножию одноименной вершины Среднего Урала, расположенной вблизи географической границы Европы и Азии, в ЕВРАЗ КГОК, который входит в пятерку крупнейших в Союзном государстве горнорудных предприятий, автостроители и поставили на днях очередные 240-тонные самосвалы ""БелАЗ".

Индустриальный гигант в Свердловской области, как известно, разрабатывает в трех карьерах месторождение титаномагнетитовых железных руд, содержащих уникальные примеси ванадия. Именно их наличие в руде, по оценке экспертов, и позволяет выплавлять высокопрочные легированные сорта стали.

Что же касается тяжеловесов белорусского автопрома, то в них "оптимально сочетаются грузоподъемность, технические характеристики и комфорт с учетом индивидуальных требований потребителя. Кроме того, машины оснащены и дополнительными девайсами", - сообщили в холдинге.

Самосвалы обладают, добавляет агентство, расширенным функционалом, топливной экономичностью, высокой маневренностью, плавностью хода и устойчивостью на дороге. А передовые технические решения, воплощенные в "БелАЗ"-75313, делают его безопасным и максимально эффективным в работе, уточняют конструкторы.

Первый 240-тонный автомобиль, напоминает агентство, поступил на комбинат еще в августе прошлого года в рамках реализации инвестиционной программы. Специально для передвижения большегрузов здесь построили технологические дороги шириной более 20 метров, приобрели оборудование для их технического обслуживания, и еще до конца 2019 года на линию вышли первых два аналогичных мегасамосвала. Теперь с учетом двух новых машин самые сложные производственные задачи по транспортировке руды в карьере решают уже пять 240-тонных карьерных трудяг с эмблемой "БелАЗ".

Как уже информировал "СОЮЗ", белорусский гигант признан одним из крупнейших производителей карьерных самосвалов и оборудования для горнодобывающей и строительной промышленности. Особой гордостью коллектива пользуется самый большой в мире карьерный самосвал грузоподъемностью 450 тонн.

Хотите знать больше о Союзном государстве? Подписывайтесь на наши новости в социальных сетях.

«БелАЗ» и Россия выводят сотрудничество на новый уровень

Беспилотные автомобили могут получить статус полноправных участников движения на российских дорогах к концу 2021 года. Задача разработать законодательство, которое обеспечит безопасность дорожного движения с участием автомобилей с беспилотными технологиями, отражена в нацпроекте «Безопасные и качественные автомобильные дороги». А вот первые роботизированные карьерные самосвалы уже работают на Черногорском угольном разрезе в республике Хакасия. Их произвела белорусская компания «БелАЗ». Об особенностях создания уникальной тяжёлой техники, новейших разработках и сотрудничестве с высшими учебными заведениями в современных экономических условиях «Форпосту» рассказал заместитель генерального директора по качеству и стандартизации производства предприятия Сергей Лесин.

Что собой представляет компания «БелАЗ» сегодня?

Наше предприятие – единственное в мире освоило серийное производство карьерных самосвалов различной грузоподъёмности, оснащённых тяговым электроприводом. Это те гибридные схемы, которые раньше применялись в военной промышленности, а в последнее время приобрели популярность в области гражданского автомобилестроения.

Если говорить о самых больших машинах, сейчас в работе находится один карьерный самосвал грузоподъёмностью 450 тонн. Его приобрела российская холдинговая компания «Сибирский Деловой Союз» для эксплуатации в Кемеровской области.

Как при строительстве космических кораблей всегда заранее готовят дублёра, который остаётся на земле, так и у нас на площадке сейчас есть ещё две подобные машины. После того, как мы получим первый опыт эксплуатации новой тяжёлой техники, нужно будет произвести доработки, которые могли быть допущены при производстве. Если, конечно, таковые будут обнаружены. Затем два других карьерных самосвала грузоподъёмностью 450 тонн отправятся к потребителю. Соответствующие переговоры уже ведутся с одним из потенциальных покупателей.

© Форпост Северо-Запад / Инна Метелькова

В чём заключаются конкурентные преимущества «БелАЗа» на мировом рынке?

Я бы выделил три главных конкурентных преимущества. Во-первых, это гибкость. Мы готовы выполнять практически любые капризы заказчика в части комплектации машин. Во-вторых, это меньшая себестоимость добычи, которую получает потребитель при использовании нашей техники. В-третьих, это открытость. Мы принимаем делегации из высших учебных заведений, в частности, из Горного университета Петербурга – показываем наше производство и демонстрируем используемые технологии.

Расскажите о новейших разработках «БелАЗа»?

Сегодня одной из наших главных разработок является создание транспортных средств особого предназначения на альтернативных видах топлива. Компания «БелАЗ» собрала карьерный самосвал грузоподъёмностью 45 тонн, который полностью работает на сжиженном природном газе. Это сделано для того, чтобы улучшить экологическую обстановку на добывающих предприятиях и в странах, где они располагаются. Также применение газа создаёт некий экономический эффект ввиду более низкой цены по отношению к дизельному топливу.

Конечно, следует также сказать о роботизированных системах. В прошлом году мы собрали три единицы тяжёлой техники грузоподъёмностью 130 тонн, которая адаптирована под работу в автономном режиме, позволяющем управлять машиной дистанционно.

Два из трёх таких карьерных самосвалов уже отправились потребителю для проведения эксплуатационных испытаний на Черногорский угольный разрез в республике Хакасия, где работает компания «СУЭК». В настоящий момент завершаются их пусконаладочные работы. Надеемся, что уже в апреле этого года мы сделаем первые шаги в области использования роботизированной тяжёлой техники на территории России.

© Форпост Северо-Запад / Инна Метелькова

Существуют ли аналоги беспилотных карьерных самосвалов, которые планирует производить «БелАЗ»?

Безусловно, мы не первые. Но нужно сказать, что мы первые на постсоветском и европейском пространстве в части практического применения данных технологий. То, что сделано в этой области в мире – это, в основном, Австралия и Канада. На других континентах такие машины никогда не использовались. Ну и, опять же, мы предлагаем беспилотники по более выгодной цене – это одно из главных преимуществ «БелАЗа». Плюс, мы обладаем большей гибкостью и готовностью разрабатывать подобные системы под любую грузоподъёмность.

Как «БелАЗ» видит сотрудничество с вузовской наукой?

Говоря о сотрудничестве с высшими учебными заведениями, я бы хотел отметить, что идея подобного взаимодействия пришла к нам ещё в 2017 году. В этой области мы планомерно реализуем «дорожную карту». Конечно, нас, в первую очередь, интересуют те вузы, которые имеют горнодобывающий профиль. Первой ласточкой в рамках этого проекта был Кузбасский государственный университет. Ещё два года назад на его площадке мы открыли две аудитории и утвердили совместную учебную программу, по которой ведётся подготовка студентов. Далее был Уральский государственный университет в Екатеринбурге, а затем – Горный университет в Петербурге. В последнем мне посчастливилось побывать в феврале этого года. И я хочу отметить, что по уровню применяемых научных подходов, оснащённости аудиторий и лабораторий – это, конечно, ведущий инженерно-технический вуз России.

Уже сейчас мы изготавливаем стенды, которые позволяют проводить практические занятия для обучения студентов. В дальнейшем планируем передать университетам техническую документацию, которая поможет преподавателям составить учебные программы с учётом современного уровня развития тяжёлой техники, а студентам получить общее представление об её современном устройстве. Также мы выражаем готовность участвовать в оснащении лабораторий необходимым оборудованием, которое позволит увидеть и потрогать детали и узлы, определяющие работоспособность машин.

© Форпост Северо-Запад / Инна Метелькова

Для нас главная цель сотрудничества с учреждениями образования – осуществить подготовку специалистов, которые будут эффективно использовать нашу продукцию у конечного потребителя. Помимо этого, мы предлагаем свои компетенции для того, чтобы сделать образовательный процесс более интересным и практико-ориентированным. Надеемся, что двустороннее взаимодействие поможет студентам установить связи с производителем техники, понять её особенности и раскрыть весь потенциал своей профессии.

В Петербурге начал работу Центр компетенций в области горнотехнического образования под эгидой ЮНЕСКО. Его главные цели – сформировать единую систему международной профессиональной аттестации и создать условия для мобильности студентов, аспирантов и молодых специалистов. Центр уже объединил большое количество вузов и различных профильных компаний по всему миру. Вы планируете принять участие в этом проекте?

Мы всецело поддерживаем этот проект и планируем более детально обсудить перспективы сотрудничества с его участниками уже этим летом. В рамках форума России и Белоруссии, который пройдёт в июле, будет подписано трёхстороннее соглашение между «БелАЗом», Горным университетом Петербурга и ЮНЕСКО. Это должно стать первым шагом в области современной подготовки и повышения квалификации горных инженеров из разных уголков мира и, в частности, из Северной столицы.

Центр компетенций призван объединить ведущие мировые университеты и горнопромышленные компании для реализации целого ряда задач: создание условий для мобильности студентов, аспирантов и молодых специалистов, унификации образовательных и профессиональных стандартов, формирования единой системы международной профессиональной аттестации на звание «Профессиональный инженер» при наличии производственного опыта работы.

Официальный старт работе Центра компетенций под эгидой ЮНЕСКО дали в Петербурге в феврале 2019 года. В Горном университете тогда состоялось первое Совместное заседание Наблюдательного совета и Совета управляющих Международного центра компетенций в горнотехническом образовании под эгидой ЮНЕСКО. Председателем Совета управляющих был избран ректор петербургского вуза Владимир Литвиненко. В органы управления вошли представители исполнительной и законодательной ветвей власти, руководители регионов, профильных компаний (СИБУР, ФосАгро, Русснефть), высших учебных заведений России, Германии, Австрии, Финляндии и других государств, а также ЮНЕСКО. В частности, Председатель Совета Федерации РФ Валентина Матвиенко, губернатор Югры Наталья Комарова, министр энергетики Александр Новак.

Напомним, ранее «Форпост» рассказал, что «БелАЗ» создаст на базе Санкт-Петербургского Горного университета специализированный центр, предназначенный для подготовки профессионалов в области эксплуатации и обслуживания карьерной техники.

Белаз 75710: гигантский самосвал из Беларуси

Расход топлива составляет примерно 1300 литров на 100 км, однако «самосвал», как такое транспортное средство называют в горнодобывающей промышленности, может работать только на одном из двигателей, когда он не загружается в целях экономии топлива.

Инженеры Siemens, разработавшие систему привода, сделали необычный выбор в пользу полного привода, чтобы обеспечить улучшенное тяговое усилие, распределяемое по обеим осям. Это также означает, что если один из электродвигателей выходит из строя, его все еще можно вернуть в ремонтный центр своим собственным паром - удобная функция, когда тракторы, способные доставить такую ​​большую машину обратно в депо, тонкие на земле.

«Я горжусь тем, что управляю таким гигантом», - сказал Андрей Вашкевич, водитель-испытатель БелАЗа и один из двух человек, которые управляли гигантским грузовиком в реальных условиях добычи полезных ископаемых. Вашкевич в настоящее время использует этот Белаз 75710 для перемещения пустой породы на угольном карьере в Кузбассе, Россия. Месторождение добывает крупная угледобывающая компания «СДС-Уголь», входящая в холдинг «Сибирский деловой союз».

«Управлять автомобилем легко, но нужно время, чтобы привыкнуть к его размерам.Полный привод облегчает вождение в сложных условиях, например, на скользкой дороге, а торможение становится более эффективным ».

Резкие повороты

Нет смысла иметь гигантский грузовик, который может перевозить огромные грузы, если на нем нелегко маневрировать. Чтобы водители могли быстро добраться до нужного места, обе оси управляются. Его радиус поворота составляет 65 футов (19,8 метра), что ненамного больше, чем 56 футов (17,2 метра) у его младшего брата, грузовика «БелАЗ 360», который является следующим по величине самосвалом, производимым компанией в настоящее время.(Это меньше, чем расстояние между калитками на поле для игры в крикет - хотя земледельцу может быть что сказать о БелАЗ 75710, находящемся на поле.)

Грузовик высотой 26 футов (8,2 метра) развивает максимальную скорость 40 миль в час ( 64 км / ч) и все еще может двигаться со скоростью 25 миль в час (40 км / ч) при подъеме под уклоном 10%. Он может обрабатывать короткие участки с уклоном 18%.

Топ-5 крупнейших карьерных самосвалов в мире

* Последнее обновление: июль 2020 г.

В рамках серии профилей iSeekplant, посвященных крупнейшим в мире рудникам и машинам, пора отдать дань уважения одной из настоящих рабочих лошадок на любом участке - самосвалу.Ключевой момент в перемещении всевозможных сыпучих материалов, существует множество различных типов самосвалов, которые в основном полагаются на тяжелый гидроцилиндр для вертикального или горизонтального подъема платформы и опорожнения грузовиков.

Производители машинного оборудования часто проектируют и производят экскаваторы и самосвалы, которые идеально подходят для работы в тандеме. Например, грузовик, занимающий второе место в этом списке (Caterpillar 797F), имеет грузоподъемность, позволяющую загружать его только за четыре прохода их самого большого экскаватора Caterpillar 6090 FS.

Ниже представлены самые большие самосвалы в мире по грузоподъемности:

Список 5 крупнейших самосвалов в мире

1.

Самосвал БелАЗ 75710

Белорусский самосвал БелАЗ 75710, предназначенный для обслуживания обширных российских рудников, является крупнейшим в мире самосвалом. В основном он используется в Восточной Европе и России, он имеет огромную полезную нагрузку до 496 тонн материала. 75710 весит 360 тонн, имеет длину 20,6 метра и развивает скорость до 64 километров в час на восьми огромных шинах Micheline, высота которых достигает 4 метров.16-цилиндровый дизельный двигатель с турбонаддувом модели 75710, известный своей надежностью, жаждет: по сообщениям, он расходует около 1300 литров топлива на 100 километров.

2. Самосвал Caterpillar 797F

Второе место в рейтинге делят три грузовика грузоподъемностью до 400 тонн (значительное отклонение от 496 тонн, которыми может похвастаться Белаз 75710). Caterpillar 797F сейчас является третьим поколением, которое впервые было запущено в производство в 1998 году и регулярно используется на рудниках Австралии. Он оснащен 20-цилиндровым дизельным двигателем и может развивать максимальную скорость 68 км / ч. Он также оснащен трансмиссией с гидротрансформатором Caterpillar - отличительной чертой компании Cat как единственного производителя, предлагающего ее среди самосвалов сверхкласса. Все остальные конкуренты предлагают дизель-электрические трансмиссии.

3. Самосвалы Liebherr T 282C и T 284

При такой же грузоподъемности, что и Cat 797F, Liebherr весит на 30 тонн меньше, что снижает нагрузку на машины при работе с максимальной нагрузкой.Либхерр утверждает, что T 284 является самым легким (исходя из веса пустого автомобиля) и наиболее мощным (максимальная грузоподъемность) карьерным самосвалом ультра-класса. Грузовики оснащены 20-цилиндровым двигателем мощностью более 4000 лошадиных сил и максимальной скоростью 64 км / ч.

4. Самосвал Terex / Bucyrus MT6300AC

Переименованный с Terex на Bucyrus после того, как последний был приобретен в 2010 году подразделением горнодобывающего оборудования, этот грузовик отличается технологией подогрева кузова, которая обеспечивает более эффективную разгрузку в холодных климатических условиях. Обладая грузоподъемностью 360 тонн, MT6300AC имеет максимальную скорость 64 км / ч и 20-цилиндровый четырехтактный дизельный двигатель.

5. Белаз 75601 Самосвал

Еще один вошедший в пятерку лидеров по производству БелАЗа, 75601 имеет грузоподъемность 396 тонн. Специально разработанный для перевозки разрыхленной породы с глубоких открытых горных выработок и в различных климатических условиях, он оснащен 20-цилиндровым четырехтактным V-образным двигателем и может развивать скорость до 64 км / ч.

Другие особые упоминания в разговорах о крупнейших самосвалах в мире - это Komatsu 980E-4 и 960E-1.

Насколько велик карьерный самосвал?

Шахтный самосвал ультра-класса обычно имеет длину около 15 метров, высоту 7 метров и ширину 9 метров. Однако самый большой в мире самосвал - это гигант 20,6 метра в длину, 8,16 метра в высоту и 9,87 метра в ширину.

Какой самосвал самый большой в мире и какова его вместимость?

Белаз 75710 с огромной грузоподъемностью 496 тонн является крупнейшим в мире самосвалом.

Сколько стоит самый большой в мире самосвал?

Самосвал Белаз 75710 продается по цене от 6 до 7 долларов.5 миллионов.

Заинтересованы в аренде самосвала для вашего проекта?

Здесь, в iSeekplant, независимо от того, находитесь ли вы в Брисбене, Сиднее, Мельбурне, Канберре, Перте, Дарвине, Аделаиде или где-либо еще в стране, мы здесь, чтобы помочь. Мы гордимся тем, что у нас самая большая сеть по аренде заводов в стране, и у нас будет для вас качественный поставщик услуг по аренде самосвалов. Итак, начните с нами сегодня, используя наш инструмент получения ставок, и добро пожаловать на борт!

Будьте в курсе последних новостей отрасли, проектов и оборудования, подписавшись на блог iSeekplant, который находится ниже! Поверьте, вы не хотите пропустить отличный ежедневный контент, включая отраслевую информацию, обзоры и новости.

Топ-5 самых больших карьерных самосвалов в мире в 2020 году

Здесь, в Eastern Plant Hire, мы любим большие грузовики, перевозки материалов являются важной частью нашего бизнеса, поэтому всякий раз, когда мы слышим новости о выпуске нового или другого грузовика, в офисе гудит. Каждый год крупные бренды Caterpillar, Komatsu, Terex и Liebherr представляют свои блестящие новые грузовики, будь то для подземных горных работ, городских улиц или самосвалов для перевозки массовых грузов ультра-класса. Эта постоянная конкуренция гарантирует, что с каждым годом стандарт и качество самосвалов повышаются.

Если вернуться на несколько десятилетий назад, единственным приоритетом было создание высокопроизводительного самосвала, тогда как сегодня существует ряд приоритетов, в том числе производительность, которая составляет самосвалы 21 века. Комфорт оператора, безопасность, эффективность, долговечность и производительность вместе составляют ведущие в отрасли самосвалы.

Работая в строительной отрасли более 20 лет, мы познакомились с одними из самых больших и лучших строительных машин и грузовиков, которые может предложить Австралия.Однако они бледнеют по сравнению с самосвалами ультра-класса, которые чаще всего встречаются на шахтах в удаленных местах по всему миру. Ниже мы рассмотрим пять самых больших карьерных самосвалов в мире, и вы можете быть удивлены тем, кто занял первое место!

1. Самосвал БелАЗ 75710

Способный перевезти 450 т материалов за одну загрузку, БелАЗ 75710 занимает первое место среди самого большого карьерного самосвала. Самосвал производится в Беларуси и встречается на шахтах преимущественно в России и Восточной Европе.Самосвал, который в среднем стоит от 6 до 7,5 миллионов долларов, имеет сдвоенные двигатели, предназначенные для снятия нагрузки при транспортировке максимум 450 тонн материалов.

С двухосной установкой и четырьмя колесами на оси восемь массивных шин должны были иметь высоту около четырех метров. Самосвал длиной 20,6 метра не только способен перевозить наибольшее количество грузов в мире, но и является самым большим самосвалом в мире. Наконец, чтобы глаза слезились, нужно выпивать 1300 литров топлива на 100 км пути.

Хотя компания БелАЗ ведет свою историю со времен Советского Союза, репутация Беларуси как производителя высококачественной продукции видна в этом звере горнорудного мира. С момента запуска в 2013 году БелАЗ 75710 заработал репутацию надежного и эффективного.

2. Самосвал Caterpillar 797F

Самосвал Caterpillar 797F с грузоподъемностью 360 т занимает второе место среди самого большого карьерного самосвала. При этом вы с гораздо большей вероятностью столкнетесь с самосвалом Caterpillar 797F, чем с БелАЗ 75710 на шахте в Австралии.Самосвал с 20-цилиндровым дизельным двигателем и трансмиссией на задней оси способен развивать максимальную скорость 68 км / ч.

Caterpillar 797F - это третье поколение Caterpillar 797, которое производится с 1998 года. С механической трансмиссией вместо дизель-электрической трансмиссии, популярной среди самосвалов ультра-класса, Caterpillar 797F обеспечил сокращение своих самосвалов. выше конкуренции.

2. Самосвал Liebherr T 284

Представленный в 2012 году Liebherr T 284 является одновременно инновационным и надежным.Собираясь перевозить ту же полезную нагрузку, что и Caterpillar 757F, 360 тонн, Liebherr T 284 почти на 30 тонн легче, а это означает, что функции самосвалов подвергаются меньшей нагрузке при работе на полную мощность. Самосвалы Либхерр славятся своей долговечностью, и на многих рудниках по всему миру до сих пор используются модели, которые уже давно сняты с производства.

2. Самосвал Terex / Bucyrus MT6300AC

Разделяя титул второго по величине самосвала в мире с Caterpillar 797F и Liebherr T 284, самосвал Terex MT6300AC способен перевозить до 360 тонн материалов.Первоначально он был разработан и изготовлен Terex, но после того, как Bucyrus International Inc. приобрела подразделение горнодобывающего оборудования, самосвал был переименован в Bucyrus MT6300AC.

Оснащенный четырехтактным дизельным двигателем 20V4000 мощностью 3750 лошадиных сил, Bucyrus MT6300AC оснащен двумя редукторными электродвигателями, расположенными с каждой стороны задней оси. Немного медленнее, чем Caterpillar 595F и Liebherr T 284, максимальная скорость Bucyrus MT 6300AC составляет 64 км / ч. Однако его наиболее примечательной особенностью является возможность подогрева станины, благодаря которой выгрузка определенных материалов в холодном климате становится проще и быстрее.

3. Самосвал Komatsu 960E-1

Представленный в 2008 году Komatsu 960E-1 может перевозить 325 т материалов. Хотя Komatsu имеет немного меньшую полезную нагрузку, чем более крупные самосвалы с грузоподъемностью 360 тонн, они известны своей простотой вождения и удобством для операторов. Две вещи, которые важны при работе в течение долгих смен в опасных условиях.

Двухступенчатый двигатель с турбонаддувом потребляет в среднем 160 л в час при работе, что также оказывается более эффективным, чем его более тяжелые аналоги-самосвалы.Komatsu 960E-1, хотя и не самый большой в своей области, одновременно надежен и эффективен, он идеально подходит для горнодобывающих предприятий, стремящихся снизить затраты.

Не можете найти дорожный самосвал?

EPH располагает парком грузовых автомобилей, способных перевозить материалы для строительных и инфраструктурных проектов через Брисбен, Сидней и Мельбурн. Хотя у нас нет внедорожных самосвалов ультра-класса, у нас есть много самосвалов, полуприцепов, грузовиков и собак на прокат. Позвоните нам сегодня по телефону 1300 037 437.

15 фактов, которые мы только что узнали о БелАЗ 75710, самом большом грузовике в мире

Самые большие шахты в мире могут производить невообразимое количество сырья, поскольку здесь работают тысячи людей. Однако вся эта работа настолько продуктивна благодаря специальной тяжелой технике. Огромные промышленные машины помогают рыть твердые породы, электрические инструменты позволяют людям работать в туннелях намного проще, а самосвалы отвечают за перемещение камней и других материалов туда, где они должны быть.

Стоимость обслуживания всего этого оборудования играет очень важную роль, потому что конечная стоимость продукта напрямую связана с техническим обслуживанием всего оборудования.Большинство расходов производят самосвалы, которые работают постоянно. Поэтому производитель тяжелой техники БелАЗ решил создать самый большой в мире самосвал - 75710.

Дорого, огромно и, конечно, круто. Многие горнодобывающие компании отметили, что содержать один большой грузовик намного дешевле, чем два полуразмерных.И с такими огромными размерами приходит много больших чисел и невероятных фактов, которые мы здесь рассмотрели.

15 Емкость топливного бака 5600 литров

через Белаз

Для обычных автомобилей важна каждая MPG. Люди ездят на машинах с примерно 100-литровыми топливными баками.У этого зверя топливный бак в 56 раз больше. Собственно, в этом БелАЗе два топливных бака, каждый из которых разделен поровну. Может показаться, что 5,6 тонны дизельного топлива - это очень тяжело, но это просто капля в море по сравнению с весом самого грузовика.

14 Грузовик с двумя двигателями V16

через Dailymotion

В 75710 32 цилиндра, потому что этот грузовик оснащен двумя двигателями V16 мощностью 2330 л.с., что делает этот БелАЗ монстром мощностью 4660 л.с.А поскольку затраты на техническое обслуживание значительны, этот грузовик может использовать один двигатель при небольших нагрузках, что делает его более экономичным. Другая причина наличия двух двигателей заключается в том, что если один из них выйдет из строя, другой обеспечит доставку грузовика в мастерскую самостоятельно.

13 Моторный отсек размером со среднюю жилую комнату

через RedBull

Вся квадратная область под кабиной - это моторный отсек.Просто взглянув на людей вокруг грузовика, легко заметить, что многие люди легко поместятся в него, если вы снимете двигатель. Итак, два дизельных двигателя V16 требуют много места - на самом деле размером с приличную гостиную.

12 БелАЗ 75710 больше дома

через Youtube

Но БелАЗ 75710 имеет длину 20 метров, ширину 10 метров и высоту 8 метров. Чтобы представить это в перспективе, припаркованный рядом с жилым домом - его верх достигал 4-го этажа. Это также до тех пор, пока выстроились в ряд 4 сверхмощных пикапа.

11 В БелАЗе 8 воздушных фильтров 75710

через Викимедиа

Видите эти восемь отверстий в верхней части передней части? Многие могут подумать, что это фары.Ну, это на самом деле отверстия для воздушного фильтра. Так как у этого БелАЗа 8 воздушных фильтров, для каждого из них есть смотровые отверстия. Если вас все еще беспокоят фары - они расположены внутри черных дыр прямо над бампером.

10 Он создан для работы 23 часа в сутки

через Автоэволюцию

Это определенно не для развлечения, но кто мог подумать, что эти звери могут работать по 23 часа каждый день? На «расслабление» рассчитан всего один час, и все же этот перерыв необходим для дозаправки. Более того, БелАЗ заявляет, что 75710 построен для работы в этих условиях 12-20 лет - водители меняются, а БелАЗ продолжает ездить.

9 БелАЗ 75710 стоит шесть миллионов долларов

через Pinterest

Да, если вы хотите его купить, вам понадобится 6 миллионов долларов.Честно говоря, такая сумма выглядит слишком нереальной даже для такой потрясающей машины. Но главная причина тому - уникальность. БелАЗ не может использовать другие шасси, трансмиссию, колеса и большинство других деталей, потому что он такой огромный. Итак, почти каждая деталь этого монстр-трака совершенно уникальна.

СВЯЗАННЫЕ: Это самые дорогие военные машины для работы в час

8 Он способен перемещать 450 тонн

через Youtube

БелАЗ 75710 весит 450 тонн и может также перевозить 450 тонн (500 тонн, если довести до предела). Если учесть, что в среднем автомобиль весит около 1,5 тонны, то этот БелАЗ весит как 300 машин! Более того, при таком весе он может двигаться со скоростью 40 миль в час.

7 Имеет рулевое управление всеми четырьмя колесами

через Викимедиа

Как и Honda Prelude 4WS, БелАЗ может управлять всеми четырьмя колесами (в данном случае 8).Эта четырехколесная система рулевого управления является гидравлической и уменьшает радиус поворота до менее 20 метров, что очень впечатляет для грузовика длиной 20 метров. Если такая техника не маневренна - в карьере она практически бесполезна.

6 Самая экономичная скорость на БелАЗе - 25 км / ч

через Викимедиа

В спецтехнике на счету каждый литр израсходованного топлива, поэтому на БелАЗе отметили, что самая экономичная скорость для этой модели - 25 кмч, хотя максимальная скорость - 40 кмч. Эта «экономичная скорость» рассчитывается для условий, когда грузовик полностью загружен и находится под уклоном 10%.

5 Одна шина весит 6 тонн

через Worcon

И его замена может стоить до 90 000 долларов, вы можете в это поверить? Размеры шин 59/80 R63.Каждая шина имеет диаметр 4 метра, а давление в ней составляет около 103 фунтов на квадратный дюйм. Чтобы было понятнее, представьте, что эта шина взорвется - она ​​создаст дыру в земле, а урон оценивается как урон от взрыва трех гранат.

СВЯЗАН: 18 самых больших автомобилей в мире

4 Может преодолевать короткие склоны до 18%

через Белаз

Наклон в 18% не кажется большим, если задуматься. Но скажем так - среднестатистическому человеку действительно будет сложно преодолеть такой спуск на велосипеде. И когда 450-тонная машина может взбираться на такие холмы - действительно начинаешь задумываться, какая невероятная сила в этих монстрах.

3 Может выдерживать экстремальные погодные условия

через EngineerOnTour

Если говорить о больших двигателях, то в жаркие дни очень часто возникают проблемы с охлаждением.А что касается дизельных двигателей - велика вероятность, что холодным утром вы не заведете машину. БелАЗ 75710 способен выдерживать очень высокие и низкие температуры. Оба двигателя V16 оснащены мощными свечами накаливания для холодного пуска и большой системой охлаждения для предотвращения перегрева во время работы.

2 Потребляет 5,6 тонны дизельного топлива за 12 часов

через Автоэволюцию

Нет сомнений в том, что эта машина будет жаждать, поскольку ей требуется некоторая мощность для перемещения 900 тонн общего веса, но трудно поверить, что оба топливных бака (5.6 тонн) высыхает за 12 часов! Получается 0,2 мили на галлон.

1 Этот грузовик проезжает около 62 000 миль в год

через Funreactor

Ни автомагистралей, ни обычных дорог - только широкие дороги в карьере. Пройдя только туда и обратно в карьере, БелАЗ проезжает около 62 000 миль в год, что в сумме составляет 620 000 миль за 10 лет. И помните, что всего этого можно добиться, работая без остановок и останавливаясь только для дозаправки.

Источники: Rebull, AutoEvolution, Wikimedia, Youtube, Pinterest

ДАЛЕЕ: самые большие военные подводные лодки в мире

Следующий Это лучшие суперкары прошедшего десятилетия

Самые большие карьерные самосвалы в мире

Белаз 75710

Белаз 75710 грузоподъемностью 496 т - самый большой карьерный самосвал в мире. Сверхтяжелый самосвал спущен на воду белорусской компанией «БелАЗ» в октябре 2013 года по заказу российской горнодобывающей компании. Продажи грузовиков БелАЗ 75710 планировалось начать в 2014 году.

Грузовик имеет длину 20,6 м, высоту 8,16 м и ширину 9,87 м. Масса пустого автомобиля составляет 360 тонн. Белаз 75710 оснащен восемью крупногабаритными бескамерными пневматическими шинами Michelin и двумя 16-цилиндровыми дизельными двигателями с турбонаддувом. Выходная мощность каждого двигателя составляет 2300 л.с. В автомобиле используется электромеханическая трансмиссия, работающая от переменного тока.Максимальная скорость грузовика - 64 км / ч.

Гусеница 797F

Caterpillar 797F, последняя модель самосвалов класса 797, произведенных и разработанных компанией Caterpillar, является вторым по величине карьерным самосвалом в мире. Грузовик находится в эксплуатации с 2009 года. Он может перевозить 400 тонн полезной нагрузки по сравнению с предшествующими моделями 797B и 797 первого поколения, а грузоподъемность - 380 и 360 тонн соответственно.

Самосвал имеет полную рабочую массу 687.5 т и имеет размеры 14,8 м в длину, 6,52 м в высоту и 9,75 м в ширину. Он оснащен шестью радиальными шинами Michelin XDR или Bridgestone VRDP и четырехтактным дизельным двигателем Cat C175-20 с турбонаддувом. Одноблочный 20-цилиндровый двигатель обеспечивает полную выходную мощность до 4,00 л.с. Грузовик использует трансмиссию с гидротрансформатором и развивает максимальную скорость 68 км / ч.

Komatsu 980E-4

Komatsu 980E-4, представленный американской корпорацией Komatsu в сентябре 2016 года, имеет грузоподъемность 400 тонн.Это самый большой задний самосвал с электроприводом от Komatsu. Komatsu 980E-4, оснащенный большими ковшами вместимостью до 76 м 3 , подходит для крупномасштабных горных работ.

Полная эксплуатационная масса грузовика составляет 625 т, а его погрузочная высота и ширина 7,09 м и 10,01 м соответственно. Автомобиль оснащен четырехтактным дизельным двигателем Komatsu SSDA18V170 мощностью 3500 л.с. с 18 цилиндрами V-образного типа. В нем используется система электропривода переменного тока на биполярном транзисторе IGBT (IGBT) GE с двойным изолированным затвором и он может работать со скоростью до 61 км / ч.

Terex MT 6300AC

Terex MT 6300AC, представленный американским производителем Terex в 2008 году, также является карьерным самосвалом ультра-класса с грузоподъемностью 400 тонн. Автомобиль был переименован в Bucyrus MT6300AC после приобретения Bucyrus подразделения горнодобывающего оборудования Terex в 2010 году. Terex MT 6300AC стал частью линейки буровых установок Caterpillar после приобретения компанией Caterpillar Bucyrus в 2011 году.

Полная эксплуатационная масса автомобиля составляет 660 тонн.Кузов грузовика имеет высоту 7,92 метра и длину 14,63 метра. Автомобиль оснащен четырехтактным дизельным двигателем с 20 цилиндрами, приводящим в действие электрический генератор переменного тока, который, в свою очередь, подает питание на электродвигатель, установленный на каждой стороне задней оси. Номинальная мощность двигателя составляет 3750 л.с. Автомобиль может двигаться с максимальной скоростью 64 км / ч.

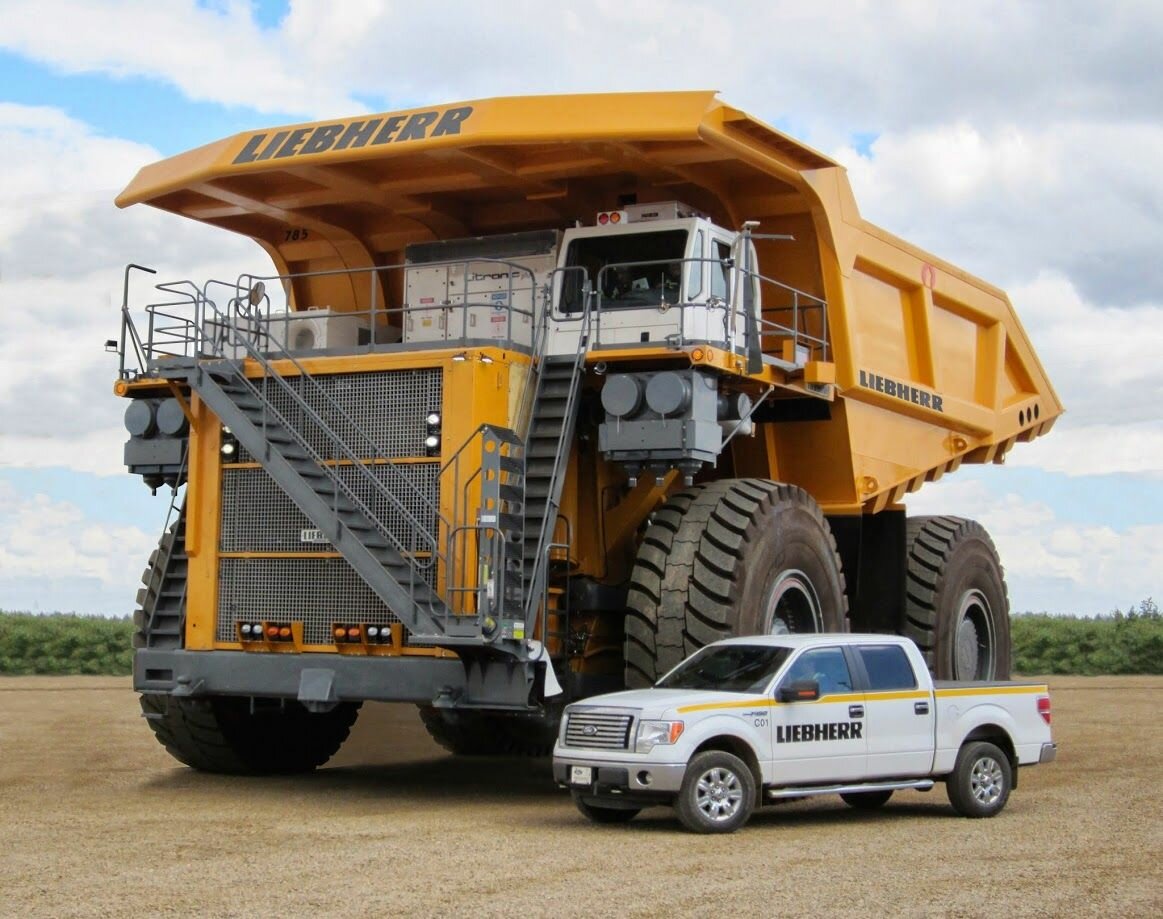

Либхерр Т 282С / Т 284

Liebherr T 282C и Liebherr T 284 - это два самосвала ультра-класса грузоподъемностью 400 т, разработанные и произведенные компанией Liebherr.Эти самосвалы занимают второе место по величине карьерных самосвалов вместе с Caterpillar 797F и Terex MT 6300AC. Модель T 282C компании Liebherr является преемником карьерного самосвала класса T 282B грузоподъемностью 360 тонн. T 284, последний класс грузовиков от Liebherr, имеет много общих черт с T 282C.

Тематические отчеты
Беспокоитесь ли вы о темпах инноваций в вашей отрасли?
В отчете

GlobalData по темам TMT за 2021 год рассказывается все, что вам нужно знать о революционных технологических темах, и о том, какие компании лучше всего могут помочь вам в цифровой трансформации вашего бизнеса.

Узнать больше

Полная масса Т 282С и Т 284 одинакова - 661 тонна. Общая длина грузовиков 15,69 м. Габаритная ширина и погрузочная высота составляют 9,679 м и 7,42 м соответственно. Автомобили оснащены 20-цилиндровым дизельным двигателем полной мощностью до 3750 л.с.В автомобилях используется система электропривода переменного тока Liebherr IGBT. Максимальная скорость движения автомобилей - 64 км / ч.

Белаз 75601

Белаз 75601 способен перевезти 396 тн. Это новейшая модель самосвалов класса 7560, разработанная БелАЗом для перевозки рыхлых горных пород на глубоких карьерах в различных климатических условиях.

Полная эксплуатационная масса автомобиля 672.4т. Белаз 75601 имеет длину 14,9 м, ширину 9,25 м и высоту 7,22 м. В самосвале применяется электромеханическая трансмиссия с четырехтактным дизельным двигателем, имеющим 20 цилиндров V-образного типа. Мощность двигателя - 3750 л.с. Тяговые двигатели и тяговый генератор переменного тока поставляются Siemens и Kato соответственно. Максимальная скорость БелАЗ 75601 - 64 км / ч.

Komatsu 960E-1 / 960E-1K

Komatsu 960E-1 и Komatsu 960E-1K - два последних самосвала с жесткой рамой от Komatsu.Каждый грузовик имеет грузоподъемность 360 тонн. Модель 960-E1, представленная в 2008 году, является первым поколением тягачей серии 960E от Komatsu, за которым последовала Komatsu 960E-1K.

Полная масса обоих грузовиков 635 тонн. Погрузочная высота и ширина составляют 7,14 м и 9,19 м соответственно. Общая длина Komatsu 960E-1 и Komatsu 960E-1K составляет 15,6 м и 15,34 м соответственно. Оба автомобиля оснащены четырехтактным дизельным двигателем с 18 цилиндрами V-образного типа. Мощность двигателя составляет 3500 л.с.Komatsu 960E-1 использует систему электропривода переменного тока GE с двумя IGBT-транзисторами, тогда как 960E-1K использует систему электропривода переменного тока Komatsu IGBT. Максимальная скорость обоих грузовиков - 64 км / ч.

Terex MT 5500AC

Terex MT 5500AC, также известный как Unit Rig MT 5500AC, считается одним из самых больших карьерных самосвалов в мире. Автомобиль грузоподъемностью 360 тонн используется для открытых горных работ в больших объемах.

Максимальная полная масса Terex MT 5500AC составляет 598 тонн. Общая длина составляет 14,87 м, а ширина и погрузочная высота - 9.05 м и 7,67 м соответственно. Автомобиль приводится в движение четырехтактным дизельным двигателем мощностью 3000 л.с. с 16 цилиндрами. Автомобиль использует систему электропривода переменного тока и движется с максимальной скоростью 64 км / ч.

Белаз 75600

Белаз 75600 в настоящее время является одним из крупнейших карьерных самосвалов в мире. Это модель первого поколения карьерных самосвалов БелАЗ класса 7560, предназначенная для перевозки горной массы на глубоких карьерах в различных климатических условиях. Самосвал имеет грузоподъемность 352 тонны.

Максимальная полная масса БелАЗ 75600 - 617т. Общая длина, ширина и погрузочная высота составляют 14,9 м, 9,6 м и 7,47 м соответственно. Автомобиль приводится в движение четырехтактным дизельным двигателем с турбонаддувом и 18 цилиндрами V-образного типа. Полная выходная мощность двигателя составляет 3500 л.с. Тяговый генератор для автомобиля предоставлен Kato, а тяговые двигатели - Siemens. Максимальная скорость движения грузовика 64 км / ч.

Гусеница 795F AC

Caterpillar 795F AC имеет грузоподъемность 345 тонн.Самосвал имеет модульную конструкцию и предлагает два варианта кузова, включая популярный MSD (конструкция для шахт) и кузов для угля без ворот.

Полная эксплуатационная масса Caterpillar 795F AC составляет 628 тонн. Габаритная длина грузовика 15,14 метра. Габаритная ширина и погрузочная высота составляют 8,97 м и 7,04 м соответственно. Автомобиль оснащен дизельным двигателем Cat C175-16 общей мощностью 3400 л.с. В грузовике используется система электропривода переменного тока, специально разработанная и разработанная компанией Caterpillar, и он движется с максимальной скоростью 64 км / ч.

Hitachi EH5000AC-3

Hitachi EH5000AC-3 имеет грузоподъемность 326 тонн. Это последний и самый большой самосвал Hitachi с жесткой рамой, который был представлен на выставке MINExpo International 2012 в Лас-Вегасе, штат Невада, в 2012 году.

Полная эксплуатационная масса Hitachi EH5000AC-3 составляет 551 тонну. Общая длина грузовика составляет 15,51 метра. Ширина и погрузочная высота составляют 8,6 м и 7,41 м соответственно. На грузовике установлен 16-цилиндровый дизельный двигатель Cummins QSKTTA60-CE с низким уровнем выбросов.Номинальная выходная мощность четырехтактного двигателя составляет 2850 л.с. В автомобиле используется система электрического привода переменного тока Hitachi IGBT и скорость до 56 км / ч.

Связанные компании

HK ГИДРАУЛИК-КОНТОР

Гидравлические системы и компоненты для горно-бурового оборудования

28 августа 2020

КорПрофит

Ведущий лидер в области управления рисками предприятия в сфере разработки и эксплуатации горнодобывающей промышленности и корпоративных функций

28 августа 2020

FREIGHTPLUS

Услуги по транспортировке тяжелого оборудования для горнодобывающей промышленности

28 августа 2020

БелАЗ построил самый большой в мире самосвал

Владислав Ворутников

Белорусский производитель оригинального оборудования считает, что это лучшее время для внедрения новых идей, и вложил значительные средства в свои производственные мощности

В конце сентября белорусская машиностроительная компания БелАЗ, производящая горное оборудование, представила самосвал БелАЗ-75710 грузоподъемностью 450 тонн (т) - крупнейший в отрасли самосвал. Самосвал - это не просто инженерное достижение для БелАЗа, он привлек внимание нескольких крупных транснациональных горнодобывающих компаний.

Но из-за места, необходимого для размещения двух дизельных двигателей мощностью 2500 л.с., недавно представленный 450-тонный самосвал БелАЗ выглядит тяжеловесным спереди.

«В БелАЗе мы создаем свое оборудование, основываясь на двух основных принципах: объем добычи со временем будет только расти, а мощность горного оборудования будет постоянно и неуклонно увеличиваться», - сказал Александр Егоров, генеральный конструктор, руководитель отдела исследований и разработок. для БелАЗ.«Принимая эти принципы, мы пришли к выводу, что нужно создать машину с наибольшей производительностью. До этого проекта БелАЗ успешно производил и продавал самосвалы грузоподъемностью 360 тонн. В настоящее время эти грузовики используют несколько горнодобывающих компаний в России ».

БелАЗ-75710 - первый в новом классе большегрузных автомобилей, по словам Олега Степука, главного инженера БелАЗа. На ранних этапах разработки новой машины конструкторы решили отойти от традиционной концепции производства самосвалов.По словам Степука, с помощью этого проекта конструкторы хотели добиться надежности, компактности и значительного увеличения грузоподъемности грузовика в сочетании со всеми применимыми стандартами безопасности.

Новый грузовик имеет несколько уникальных особенностей. В частности, рекорд мощности конструкторы добились за счет использования восьми шин. По словам Егорова, БелАЗ достиг максимально возможной массы грузовика.

«Дизайн каждого самосвала начинается с шин», - сказал Егоров. «Шины, которые использовались для разработки и изготовления 75710, имеют наивысшую из созданных до сих пор грузоподъемностей, поэтому идея заключалась в том, чтобы увеличить грузоподъемность за счет увеличения количества шин.По словам Егорова, шинная промышленность может предложить шины, способные выдержать максимальную нагрузку в 102 тонны. Восемь колес с радиальными бескамерными пневматическими шинами, расположенными попарно на двух осях, могут выдерживать 816 тонн. Вес полностью загруженного БелАЗ-75710 составит около 810 тонн.

Используя сочетание опыта и инновационных технических решений, БелАЗ сумел ограничить новые грузовики теми же ограничениями, например шириной проезжей части, в которых работают современные тягачи грузоподъемностью от 320 до 360 метров.Однако грузовики бесполезны, если они не могут свободно перемещаться и конструкторы не достигли приемлемой маневренности за счет использования двух точек сочленения - обе оси управляются. Радиус поворота нового грузовика составляет 19,8 м по сравнению с 17,2 м у модели 360 м.

На первый взгляд, тягач БелАЗ-75710 грузоподъемностью 450 тонн (500 тонн) сзади выглядит как любой другой тягач.

Особое внимание было уделено комфорту езды за счет улучшенной системы подвески.«Чтобы водитель чувствовал себя комфортно на крутых поворотах, мы ввели специальный элемент - стабилизатор поперечной устойчивости. Это тоже оригинальная разработка », - сказал Егоров.

Автомобиль оборудован 2-местной кабиной с защитой ROPS. Кабина соответствует всем стандартным требованиям по уровню внутреннего шума, вибрации и пыли. Уровень шума внутри кабины не более 80 децибел (дБА).

«Что касается движения, грузовик использует два дизель-генератора. «Сименс» помогал нам в разработке электрических силовых установок, и она была спроектирована практически с нуля, потому что мы использовали полный привод », - сказал Степук.«Кроме того, из-за большой мощности машины система опрокидывания и разгрузки кажется самой мощной в мире». Суммарная мощность силовых модулей составляет 3 430 кВт (4600 л.с.). Для получения дополнительной информации о системе привода читатели могут обратиться к E&MJ, октябрь 2013 г., «Разработка системы привода для самого большого в мире самосвала» (стр. 76-77).

Компания оценивает расход топлива для нового грузовика в 1300 литров на 100 км. В то же время в компании подчеркнули, что затраты на топливо зависят от конкретной площадки. Для оптимизации расхода топлива конструкторы внедрили систему электрического замедления, которая вырабатывает электричество при торможении.

Двумя наиболее отличительными особенностями нового самосвала являются полный привод и динамическая система разгрузки, которая была достигнута за счет использования чрезвычайно мощной гидравлики. По данным БелАЗа, 75710 может преодолевать длительный продольный уклон до 12% (и кратковременные уклоны до 18%), при этом максимальная скорость грузовика может достигать 64 км / ч.По расчетам компании, 75710 на 25% производительнее лучших самосвалов, доступных в настоящее время.

Перспективы рынка для машины
Кирилл Козаченко, директор по маркетингу БелАЗа, подчеркнул важность физической конфигурации. «По размерам эта модель не сильно отличается от карьерных самосвалов, которые уже есть на рынке», - сказал Козаченко. «Таким образом, эти новые грузовики смогут легко работать в рамках существующей инфраструктуры на шахтах, где работают грузовики от 320 до 260 тонн.

Новый 75710 имеет две шарнирно-сочлененные оси с четырьмя шинами на каждой.

Также значительное увеличение грузоподъемности, согласно предварительным испытаниям, не создает никаких трудностей для водителя, который будет управлять машиной. По словам Егорова, никакого дополнительного обучения для управления машиной не потребуется.

Что касается технического обслуживания, БелАЗ предоставит своим дилерам (или клиентам) список изнашиваемых деталей и расходных материалов, которые они должны хранить на складе.В случае новой модели горнодобывающим компаниям, которые уже используют 360-метровые карьерные самосвалы БелАЗ, не придется покупать много новых единиц, потому что многие детали стандартизированы.

По словам Козаченко, один из крупнейших производителей угля в России, СДС-Уголь, согласился закупить первую партию новых самосвалов. Планируется испытание первого агрегата на Череповецком руднике. БелАЗ поставит «СДС-Уголь» три новых тягача.

Козаченко считает, что сейчас хорошее время для представления нового самосвала.«Рассмотрим консервативные рынки, такие как Австралия, Южная Африка и Чили. Когда рынки достигли пика, выйти на рынок даже с новыми технологиями сложно по одной простой причине: горнодобывающие компании уже всем довольны, даже без новых технологий. Они в принципе не столько думают об этом, сколько о росте производства. Однако в нынешней ситуации, когда рынок мягкий, они начинают учитывать затраты, поэтому сейчас лучшее время для выхода на рынок с новой машиной », - сказал Козаченко.

Александр Егоров (слева) и Кирилл Козаченко.

По словам Козаченко, наиболее вероятными покупателями нового грузовика пока будут крупные российские компании. В настоящее время около 65% грузовиков БелАЗа поставляется на российские шахты. Однако Козаченко отметил, что БелАЗ в настоящее время стремится расширить географию рынков сбыта. По его словам, в настоящее время интерес к новой модели проявляют производители Канады, Чили и ЮАР. Он предположил, что приблизительная стоимость нового самосвала будет составлять от 8 до 9 миллионов долларов, но окончательного решения по цене еще не принято.

На данный момент Егоров не верит, что БелАЗ построит большегрузный самосвал. Единственный способ, которым они могли бы это рассмотреть, - это если производители шин предоставят шины с большей максимальной нагрузкой. «Для большегрузных автомобилей у них не должно быть более двух осей. Будет потеряна маневренность. Две пары из двух колес на двух осях работают достаточно хорошо ».

Новые производственные мощности БелАЗа
Наряду со строительством большегрузных самосвалов для шахт, БелАЗ также увеличил все производственные мощности за счет крупных инвестиций, которые повысили эффективность производства.Программа была запущена в 2011 году с целью увеличения производства (и продаж) самосвалов грузоподъемностью от 90 до 450 тонн к 2014 году. Компания построила новые производственные мощности, модернизировала существующие и, что наиболее важно, создала новые. цех по производству новых большегрузных автомобилей повышенной грузоподъемности.

БелАЗ недавно построил пристройку площадью 23 500 кв. М для постройки самосвалов ультра-класса.

Если проект пойдет по плану, то к 2014-2015 гг. В компании будет:

• Новые мощности для обеспечения производства в плановом объеме 838 самосвалов грузоподъемностью от 90 до 450 тонн;

• Вывести все действующие предприятия компании на новый уровень качества, высокой производительности, стабильности и гибкости производственных процессов; и

• Повысить уровень автоматизации технологических процессов при механообработке и производстве сварочных заготовок, а также выполнение ряда других задач.

Общая стоимость реализации программы составит более 440 миллионов долларов, включая затраты на разработку нового грузовика. Проект предусматривает закупку более 700 единиц нового немецкого, японского и чешского оборудования, большая часть которого будет автоматизирована.

В программе также несколько строительных объектов:

• Новая производственная площадка площадью 23 500 м2 для разработки карьерных самосвалов большой грузоподъемности; и

• Новый участок площадью 3 800 м2 для обкатки и доводки самосвалов.

Новая производственная площадка позволит компании самостоятельно производить тяжелую технику, предоставляя специализированные участки для резки листового материала, сварки, обработки крупных деталей, покраски компонентов и общей сборки самосвалов. По предварительным планам, новые производственные площадки будут строить по три БелАЗ-75710 в месяц.

БелАЗ планирует выпускать три 75710 в месяц.

На меньшем объекте будет площадка для обкатки и предпродажного обучения самосвала, чтобы повысить готовность продукции к доставке потребителям.

В настоящее время БелАЗ уже завершил строительные работы на обеих площадках: полностью смонтировано грузоподъемное и вспомогательное оборудование, установлена ​​большая часть технологического оборудования и в настоящее время ведутся пуско-наладочные работы.

Сегодня БелАЗ - крупнейший производитель горнодобывающего оборудования в Содружестве Независимых Государств (СНГ) и значительный игрок на мировой арене. В 2012 году БелАЗ поставил горнодобывающую технику в 31 страну мира.

Владислав Ворутников, московский писатель-фрилансер, специализируется на репортажах о торговле в тяжелой промышленности.Он регулярно участвует в E&MJ, с ним можно связаться по адресу: [email protected]

Гусеница 797

Planet R-Randy Lorentzen Автомобиль и водитель

Из майского выпуска журнала «Автомобиль и водитель» за 2000 год.

Caterpillar 797 - самый большой грузовик из когда-либо существовавших. Но если вы не работаете на руднике, вы, вероятно, никогда его не увидите. Это позор, потому что это настоящая вещь: действительно потрясающий автомобиль.Не такой уж крутой, как шутливый грузовик-монстр, и не тупица, как пикап, построенный на шасси Kenworth, а большая и серьезная машина, созданная для эпической, реальной задачи. Горнодобывающая промышленность может быть противоположностью шоу-бизнеса, но у этого грузовика звездной мощности нет в запасе.

Когда мы приближаемся к двум прототипам 797 во дворе тренировочного центра Caterpillar в Аризоне, их масштабы кажутся потусторонними. Их высота составляет 23 фута 9 дюймов, когда самосвальные кузова опущены, и 49 футов 3 дюйма, когда они наклонены вверх, что означает, что они затмевают 240-тонный 793C, который когда-то был самым большим грузовиком Cat.Поднесите переднюю часть одной к спинке НБА, а задняя часть будет выступать на восемь дюймов за половину корта (это 47 футов 8 дюймов). При ширине 30 футов припаркуйте левую сторону даже с этой корзиной, и правая сторона будет на восемь футов дальше трехточечной линии. Но большинство полов в спортзалах не укреплены, чтобы выдерживать их вес в 560 000 фунтов в пустом состоянии, не говоря уже о 1,280 000 фунтов, когда они обременены 360 тоннами камней и грязи. А с крутящим моментом 12170 фунт-футов, доступным от 117-литрового четырехцилиндрового дизельного двигателя V-24, любой 797 мог бы сорвать Мэдисон-Сквер-Гарден с фундамента и отбуксировать его через Манхэттен в Ист-Ривер.

797 настолько велик, потому что машины, построенные для того, чтобы вскрыть Землю, стали еще больше. Когда самые большие в мире лопаты гнали планету 60-тонными ковшами, грузовики, предназначенные для перевозки грузов, рассчитывались на четыре лопаты. Сейчас экскаваторы имеют вес от 90 до 100 тонн, а эффективным владельцам шахт нужны грузовики, которые могут проглатывать от 360 до 400 тонн. Таким образом, 797 имеет номинальную грузоподъемность 360 тонн, но он способен принять 400 тонн. А 400 тонн - это примерно вес 120 Ford Excursions.Когда снова вырастут лопаты, вырастут и грузовики.

PLANET R-RANDY LORENTZEN Автомобиль и водитель

Помимо стоимости модели 797 в 3,4 миллиона долларов, операторы шахт должны внести серьезные изменения в инфраструктуру, чтобы приспособить ее. Например, горнодобывающие дороги, на которых они работают, должны быть в три раза шире самого широкого проезжающего по ним грузовика, а ремонтные мастерские часто нуждаются в расширении и переоборудовании. В конце концов, шахты обычно далеко не цивилизованные, поэтому, когда Cat поставляет новый 797, он прибывает по частям на борту 12 полуфабрикатов, то есть «требуется некоторая сборка».«Добавьте сюда переобучение водителей и топливный склад, который может заполнить 850-литровый или дополнительный резервуар на 1800 галлонов 797, и это обязательство очевидно.

Базовая конструкция 797-го состоит из девяти массивных отливок, составляющих его сварное шасси. четырехрычажная задняя подвеска с ведущим мостом на достаточно огромных гидравлических поршнях и передняя подвеска, состоящая по существу из двух гидравлических цилиндров размером с колонну Парфенона. Однако реальная нагрузка ложится на шесть радиальных шин Michelin. 797, их размер 55 / 80R-63 (это 55 для ширины профиля 55 дюймов и 63 для диаметра колеса 63 дюйма) на самом деле низкопрофильный для такого тяжелого применения, и хотя каждая шина стоит 12 футов 10 дюймов высотой и весом более 10 000 фунтов, они имеют такую ​​же форму и широкие плечи, как шины, скажем, Chevy Tahoe или Suburban.

Несмотря на то, что многие конкуренты используют гибридные дизель-электрические трансмиссии (как Dresser Haulpak 830E, который мы тестировали в июле 1992 года), карьерные самосвалы Cat имеют прямой привод и оснащены трансмиссиями Cat. Силовая установка 797 - это, по сути, два двигателя V-12, соединенные вместе с интегрированными системами впуска, выпуска и турбонагнетателя. Каждый из 24 4,9-литровых цилиндров дышит через четыре клапана и нагнетается четырьмя турбинами Garrett 60-й серии. Оттуда 3400 лошадиных сил возвращаются через огромный гидротрансформатор на семиступенчатую автоматическую коробку передач, а затем на 1.27: 1 передачи в дифференциале задней части. Передаточное число главной передачи дополнительно уменьшается за счет понижающих передач 16,70: 1 в ступицах. Совершенно очевидно, что 797 будет разгоняться до 40 миль в час.

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Гусеница 797

ТИП АВТОМОБИЛЯ
Среднемоторный, заднеприводный, 2-местный, 2-дверный самосвал

ЦЕНА ПО ИСПЫТАНИЮ
3 430000 долларов США (базовая цена: 3 380 000 долларов США)

ДВИГАТЕЛЬ
96-клапанный дизельный двигатель V-24 с четырехцилиндровым турбонаддувом и промежуточным охлаждением, сдвоенные железные блоки с 4 головками, непосредственный впрыск топлива
Рабочий объем
7147 дюймов 3 , 117,122 см 3
Мощность
3400 л.с. при 1750 об / мин
Крутящий момент
12170 фунт-фут при 1300 об / мин

ТРАНСМИССИЯ
7-ступенчатая АКПП

ШАССИ
Подвеска (передняя / правая): телескопический цилиндр с азотно-масляными пружинами / ведущая ось
Тормоза (передняя / правая): 10 на сторону, 42.0-дюймовые диски с масляным охлаждением / 15 с каждой стороны, 42-дюймовые диски с масляным охлаждением
Шины: Michelin 55 / 80R-63

РАЗМЕРЫ
Колесная база: 250,0 дюйма
Длина: 572,0 дюйма
Ширина: 360,2 дюйма
Высота: 285,0 дюйма
Снаряженная масса: 560 000 фунтов

C / D РЕЗУЛЬТАТЫ ИСПЫТАНИЙ
30 миль / ч: 27,1 сек Максимальная скорость (ограничено красной чертой): 40 миль / ч

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
