Железнодорожные рельсы — производство и особенности

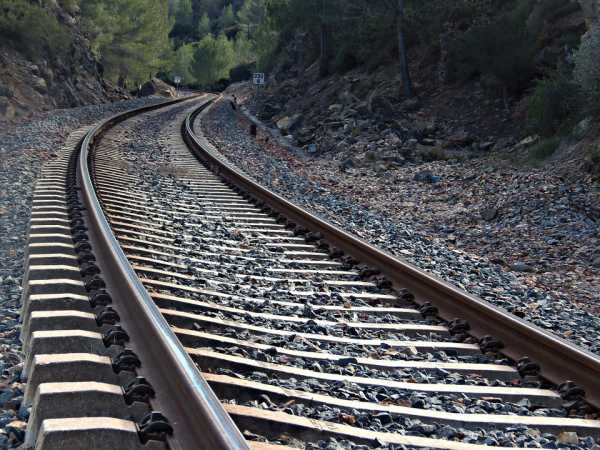

Рельса – это металлическая балка, имеющая оригинальное сечение. Она применяется для создания опоры, по которой передвигается железнодорожный транспорт. Впервые рельсы начали изготавливать в Древнем Риме, но тогда для их изготовления использовалось дерево, а расстояние между ними было строго 143 см. Установка рельс производится в параллельной плоскости относительно друг другу. В результате образуется «двухниточный путь».
Основная задача рельс – направлять колеса транспорта и принимать на себя нагрузку с последующим ее распределением на нижние элементы верхнего пути. В случае использования составов в зонах, передвижение в которых невозможно без электрической тяги, рельсы играют роль проводника тока, а для зон, применяющих автоблокировку, рельсы являются проводником.
Материал изготовления
В большинстве случаев для изготовления рельсов используется углеродистая сталь. На качество этого материала оказывают влияние некоторые факторы, например, микроструктура и макроструктура стали, ее химическое строение и т. д. Наличие углерода придает рельсе большей долговечности и надежности.
Однако избыток углерода в составе стали может оказать негативное воздействие. При его чрезмерном количестве значительно повышается хрупкость. Именно поэтому при добавлении углерода стоит позаботиться и о том, чтобы структура стали балы максимально прочной.
Для повышения качества исходного материала применяются и другие вещества. В последнее время все чаще прибегают к обработке рельсов марганцем. Это повышает устойчивость металла к повреждениям механического характера, делает его более долговечным и вязким. Добавление кремния в состав стали повышает ее износоустойчивость и твердость. Также можно использовать титан, ванадий и цирконий. Эти микроэлементы способны значительно улучшить качественные характеристики стали.
Ни в коем случае нельзя добавлять серные и фосфорные добавка, так как они делают сталь более уязвимой к ломке и повышают хрупкость. Очень часто в деталях, изготовленных с добавлением этих веществ, можно наблюдать наличие трещин и разломов.
Выше уже шла речь о том, что сталь имеет свою микроструктуру и макроструктуру. В качестве основного материала для первой структуры используется перлит. Его форма напоминает пластины, содержащие феррит. Добиться однородного состава стали можно с помощью ее закаливания, то есть обработать ее при очень высокой температуре. Закаливание повышает износостойкость, долговечность, надежность, жесткость и вязкость металла. Для макроструктуры наличие лишних веществ или пустот является недопустимым.
Физические характеристики рельсов
Настоящий профиль рельсов не всегда был таким. Он терпел изменения с течением времени. История помнит угловые, двухголовые, грибовидные, широкоподошвенные и другие рельсы.

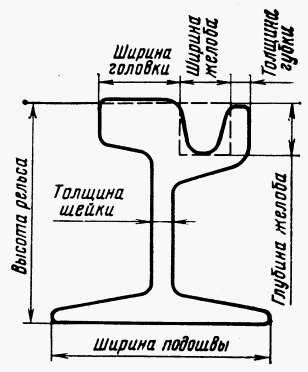

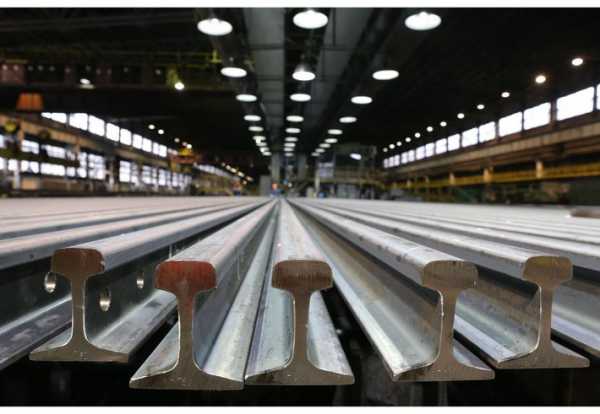

Конструкция современного широкоподошвенного рельса включает в себя подошву, головку и шейку, которая выступает в качестве соединительного элемента между этими двумя частями. Центральная часть делается немного выпуклой для того, чтобы нагрузка с колес переносилась на центральную область рельса. Места соединения шейки с подошвой и головкой имеют плавные формы. Для снятия напряжения с шейки ее делают в виде кривой. Чем шире основание подошвы рельса, тем выше ее боковая устойчивость.

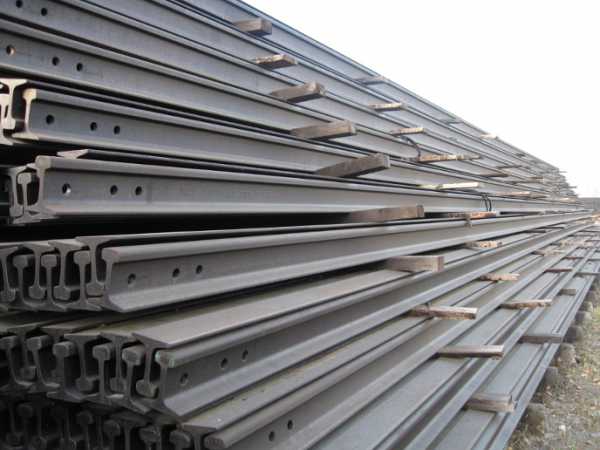

Существует несколько стандартных размеров рельсов. Для Российской Федерации свойственно выпускать рельсы длинной 12,5, 25, 50, 100 м.
Также существует возможность выпускать рельсы и меньшей длины. Они используются на неровных участках железнодорожного пути. Длина бесстыкового пути составляет не менее 400 м и может достигать перегонной длины. Чем выше длина рельса, тем меньше сопротивление передвижения транспорта и, соответственно, ее износ. Сохранение стали при переходе на бесстыковой путь достигает 4 т на 1 км пути. Это возможно благодаря отсутствию элементов крепления в области стыков рельсов.
При расчете мощности материала необходимо учитывать такой параметр, как удельный вес на 1 м рельса. Его измерение принято проводить в килограммах.
Еще один элемент железнодорожного пути – шпалы. Они играют роль крепежного элемента. Благодаря развитию современных технологий появилась возможность производить шпалы не только из железобетона и дерева, но и из стали или пластика.
При расчете стоимости одного рельса учитывается его удельный вес, габаритные параметры (длина и ширина), твердость и степень износоустойчивость.
Типы рельсов
Для того чтобы правильно подобрать необходимы тип рельсов необходимо рассчитать загруженность линии и среднюю скорость, с которой по ней будет передвигаться транспорт. Для примера возьмем массивный рельс с большим весом. Он положительно влияет на износоустойчивость шпал и снижает экономические затраты на обслуживание линии за счет увеличения ее долговечности.
На сегодняшний день существуют такие виды рельсов:
- Железнодорожные. Этот тип считается наиболее популярным и востребованным. Вес 1 метра такой рельсы составляет 50-65 кг, длина – 12,5 или 50 м.
- Узкоколейные. Используются при необходимости создания узкого межрельсового пространства. Этот тип рельсов широко используется в горнодобывающей промышленности и в других местах с ограниченной проходимостью.
- Рудничные. С их помощью производится укладка бесстыковых путей. Также они очень популярны в промышленной сфере.
- Трамвайные. Название говорит само за себя. Не рассчитаны на большую загруженность линии. Эти рельсы весят относительно немного, что приводит к их быстрому износу.

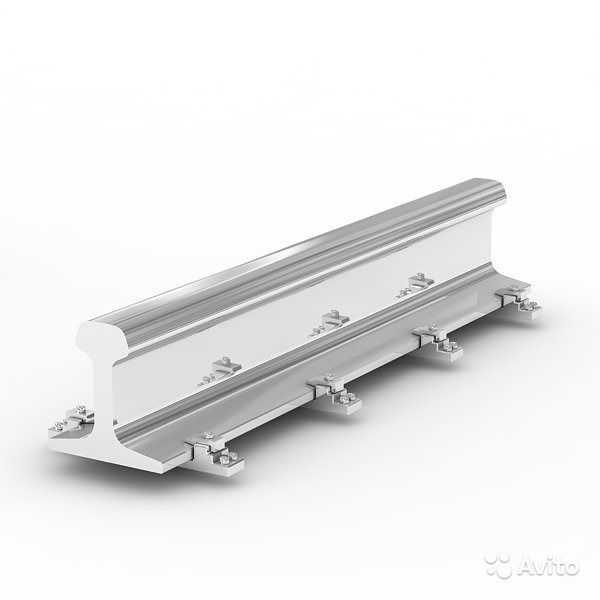

- Крановые. Применяются в тех местах, где необходимо создание путей для перемещения подъемного крана.
- Подкрановые. Такие рельсы считаются наиболее тяжелыми. В некоторых случаях допускается укладка сразу в несколько рядов.

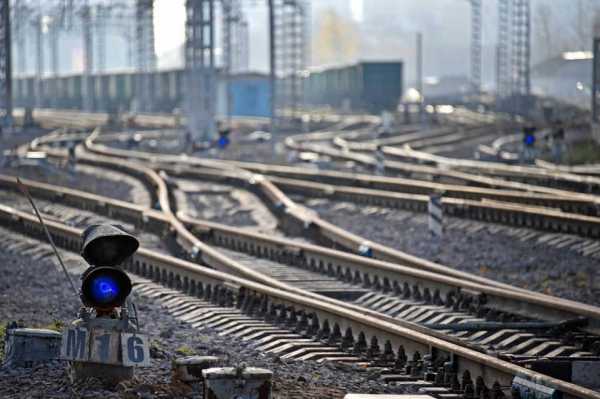

- Рамные. Их используются в местах постройки переводных механизмов.
- Контррельсовые. Используются при работе в верхних конструкциях ж/д путей.
- Остряковые. Сфера применения аналогична контррельсовому типу. Вид остряковых рельсов ОР43 можно выделить отдельно. Он используется для возведения ж/д путей.
Где купить данные виды рельс? Рекомендуем покупать у надежный поставщиков. В Екатеринбурге рельсы можно приобрести в торговой компании «Рельс-Комплект». Компания реализует ж/д продукцию высокого качества от ведущих отечественных заводов, отвечающую нормам ГОСТов.
Классификация рельсов осуществляется по нескольким параметрам:

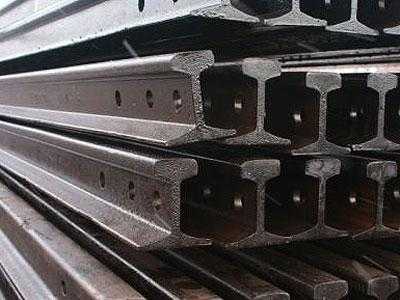

- Наличию отверстий, предназначенных для соединительных элементов (болтов).
- Способу выплавления стали.
- Качеству. По этому параметру рельсы подразделяются на термоупрочненные и нетермоупрочненные.
Эти характеристики напрямую влияют на стоимость рельса.
Условные обозначения
На каждой рельсе присутствует маркировка, состоящая из нескольких групп цифр и букв. Каждая буква означает определенный параметр:
- А – тип рельса.
- В – категория качества.
- С – марка используемой стали.
- D – протяженность рельса.
- Е – наличие отверстий под болты.
- F – ГОСТ.
Например, маркировка рельса Р65-Т1-М76Т-25-3/2 ГОСТ Р 51685-2000 говорит о том, что это рельс железнодорожного типа категории Т1. Для его изготовления использовалась сталь марки М76Т. Длина рельса составляет 25 м. Имеет 3 отверстия для болтов на каждом конце. Соответствует указанному стандарту ГОСТ.
www.stroysmi.ru
5 простых способов, как определить нужный вам тип и объем рельс.
Рельсы это железнодорожный материал верхнего строения пути. Данный материал ВСП позволяет решить стратегически важную задачу — транспортировку. Стальные балки специального сечения (так википедия обозначила рельсы) , как материал используется на промышленных предприятиях всех типов и отраслей: производство, строительство, жби, горнодобывающих, сельскохозяйственных, и других. Так же, рельсы используются в самом производстве. Например подкрановые балки используются для движения мостовых кранов, а узкоколейные рельсы для перегона рельсовой тележки на складе или в цеху.Срок эксплуатации рельс различный и исчисляется накатанностью в миллионах тонн брутто, пропущенного по ним тоннажа. Качественных рельс хватает на долго, так долго, что предприятие может сменить поколение. И не на каждом предприятии есть специалист разбирающийся в классификации рельс и вполне естественно, что наступает момент, когда необходима замена рельс, возникает вопрос — а какие рельсы нам нужны и в каком объеме?
Итак, как определить тип необходимых рельс и их объем? Наши специалисты предлагают 5 очень простых способов:
- 1. Документация.
- 2. Маркировка.
- 3. Снимаем замеры.
- 4. Метраж.
- 5. Воспользуйтесь классификацией.
- Рельсы железнодорожные узкой колеи (Р8, Р11, Р18, Р24) — предназначены для укладки на железных дорогах узкой колеи и подземных путях шахт, кран балки малой грузоподъемностью.
- Рельсы рудничные, для шахтных проводников, козловые и башенные краны (Р33, Р38, Р43) — предназначены для звеньевого и бесстыкового пути железных дорог и для производства стрелочных переводов, а так же подземных путях шахт и рудников.
- Рельсы железнодорожные для путей промышленных предприятий (РП50, РП65, РП75)
- Рельсы крановые (КР70, КР80, КР100, КР120, КР140) — предназначены для движения подвижного состава, а так же для мостовых кранов большой грузоподъемностью до 300 тн.
- Рельсы железнодорожные (Р50, Р65, Р75) -предназначены для звеньевого и бесстыкового пути железных дорог широкой колеи магистральных путей и для производства стрелочных переводов, а так же для передвижения козловых и башенных кранов.
- Рельсы контррельсовые (РК50, РК65, РК75) — применяются в конструкциях верхнего строения железнодорожного пути, стрелочных переводов.
- Рельсы остряковые (ОР43, ОР50, ОР65, ОР75) — применяются в конструкциях верхнего строения железнодорожного пути. ОР43 применяется для изготовления стрелочных переводов железнодорожных путей промышленных предприятий и круговых рельсов опорно-поворотных устройств экскаваторов.
- Рельсы трамвайные желобчатые (Т58, Т62) — предназначены для укладки на трамвайных путях железных дорог в городских условиях.
Удачных покупок!
promputsnab.ru
Рельсы р65, р50, р43, р33, р38 Рельсы узкоколейные р24, р18, р11. Рельсы крановые кр70, кр80, кр100, кр120
В этом разделе вы найдете общие описания и характеристики основных виды рельсов:
Покупаем неликвиды, остатки. Разберем ж/д ветку
Особые условия для стран таможенного союза: Казахстана, Белоруссии и Киргизии
Общее описание рельс:
Рельсы предназначены для движения подвижного состава железных дорог. Рельсы — это элементы верхнего строения пути, уложенные на опоры и скрепленные с ними и между собой. Они образуют рельсовую колею и непосредственно воспринимают давление колёс подвижного состава.
Принцип маркировок рельс следующий: буква «Р» в наименовании означает «рельс», а число — округленный вес одного (1) метра рельса данного сечения.
Область использования рельс в соответствии с их наименованием:
- Рельсы р75, р65, рельсы р50, рельсы р43 — используются на железнодорожные пути широкой колеи (ширококолейные). Их длина L12.5* м и 25 м. Рельсы предназначены для создания однородной цепи и обеспечения непрерывности общего пути железных дорог.Так же их используют для создания стрелочных переводов.
- Рельсы РП 65, РП 50, РП 75 — рельсы железнодорожные для промышленных путей предприятий. Подразделяются на 2 вида: термообработанные и нетермообработанные. Основная длина L=12.5* и 25 м. Для укладки на железнодорожных путях широкой колеи и стрелочных переводов промышленных предприятий.
- Рельсы р33, р38 — рудничные рельсы. L=12.5 м Рудничные рельсы используются в шахтах и рудниках.
- Рельсы р24, р33, р18, р11 — рельсы узкой колеи (узкоколейные). L=8*и 6 м. Узкоколейные рельсы используются на предприятиях в технологических процессах производства, на складах под кран-балку, таль электрическую, применяются на железных дорогах, подземных путях шахт.
- Рельсы кр 70, рельсы кр 80, рельсы кр 100, рельсы кр 120 — крановые рельсы используются для подкрановых путей под мостовые краны большой грузоподъемности 14тн, 20тн и т.д. Так же под козловые, башенные краны. Имеют длину от 9 до 11 м.
- Т58, Т62 — рельсы трамвайные желобчатые. Для укладки трамвайного железнодорожного пути
* — основная длина рельсов.
По категориям качества рельсы подразделяются:
- С литерой (буквой) В — рельсы высшего качества — термоупрочненные;
- Литера Т1, Т2 — рельсы термоупрочненные;
- Отсутствует литера, или литера «Н» — рельсы не термоупрочненные.
По типу выплавки стали рельсы подразделяются:
- «М» — выплавляются из стали мартеновской;
- «К» — используется конвертерная сталь;
- «Э» — с использованием электростали.
Все рельсы, по своим характеристикам, а также свойствам отвечают: требованиям ГОСТ Р 7174 — 75, 51685 — 2000, 8161 — 75, 24182 — 80, 18267 — 82, 16210 — 77.

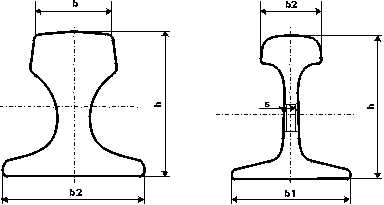

Общий чертеж рельс:
Крановые Железнодорожные

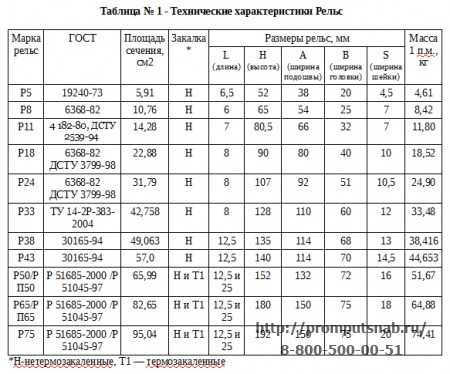

Таблица характеристик рельс:
Примечание: вы можете кликнуть на тот или иной вид рельсов в этой таблице и попасть на страницу с более подробным описанием и фото этого вида рельс.
| Тип | b1 (mm) | b2 (mm) | h (mm) | s (mm) | m (kg/m) |
| Р-8 | 54 | 25 | 65 | 7 | 8,42 |
| Р-11 | 56 | 32 | 80,5 | 7 | 11,8 |
| Р-18 | 80 | 40 | 90 | 10 | 17,91 |
| Р-24 | 92 | 51 | 108 | 10,5 | 24,9 |
| Р-33 | 110 | 60 | 128 | 12 | 33,48 |
| Р-38 | 114 | 68 | 135 | 13 | 38,416 |
| Р-43 | 114 | 70 | 140 | 14,5 | 44,653 |
| Р-50 | 132 | 72 | 152 | 16 | 51,67 |
| Р-65 | 150 | 75 | 180 | 18 | 64,88 |
| Р-75 | 150 | 75 | 192 | 20 | 74,41 |

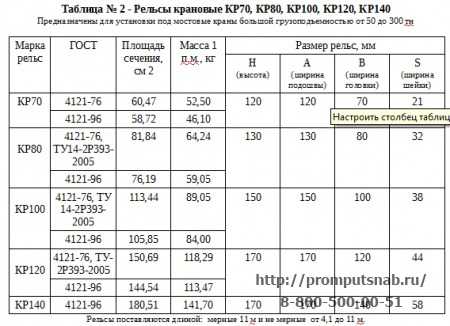

Рельсы крановые:
