Содержание

Размеры грузовых автомобилей различной грузоподъемности

Размеры грузовых автомобилей отличаются в зависимости от грузоподъемности автомобиля и объема его кузова. Размеры кузова автомобилей принято классифицировать по следующим параметрам:

  • Основными параметрами машин являются: грузоподъемность и размеры кузова. Длина кузова машины, ширина, высота - из которых высчитывается объём кузова (длина*ширина*высота=объем кузова, который принято измерять в кубических метрах).
  • Дополнительные параметры: особенности различных типов кузовов (тентованный, цельнометаллический, бортовой), области назначения автомобиля и его оборудования дополнительными средствами для крепления груза.

Таблица размеров грузовых автомобилей

В таблице представлены характеристики грузовых автомобилей, размеры кузова и вместимость европаллет в зависимости от их грузоподъемности:

Размеры кузова грузовых автомобилей в зависимости от грузоподъемности Объем кузова Длина Ширина Высота Вместимость
европаллет
700 килограмм (автомобили каблук - Рено Канго, Лада Ларгус и аналоги) 1-1,5 м3 1-1,2 1 1-1,2 0-1
1 тонна (Размеры автомобилей Хендай Портер, Соболь) 5-8 м3 2-2,8  1,8  1,8 4
1,5 тонны (Размеры Газели и аналогов) 9 м3  3 1,95  1,7-2,2 4
2 тонны (Размеры газели с удлин. кузовом) 14-16 м3  3,5-4 1,9   1,9-2,4 6
3 тонны (Размеры Бычка и аналогов) 16-23 м3  4,2-5  2-2,2  2-2,4 8
5 тонн (Размеры машин мерседес Атего и аналоги) 32-45 м3  5,8-7,2  2,45  2,2-2,7 12-18
7 тонн (Размеры Mercedes Atego 1218, MAN TGL, Volvo FL) 36-45 м3  6-8  2,45  2,2-2,7 15-18
10 тонн (Размеры Mercedes Actros, MAN TGL, Volvo) 32-45 м3  6-8  2,45  2,3-2,7 15-18
20 тонн (Размеры полуприцепа Фуры) 82-96 м3 13,6 2,46  2,5-2,7 33
120 кубов (Суммарные размеры сцепки с прицепом) 100-120 м3 15,9   2,5  2,5-3,1 33

Ниже представлена более подробная инфоримация о каждом типе автомобилей. Для получения дополнительной информации о размерах грузовых машин обращайтесь к нашим менеджерам.

Размеры и вместимость кузова грузовых автомобилей

Грузовой отсек автомобиля может быть тентованный, что дает возможность снять тент для получения открытого грузового отсека. В оборудовании автомобиля также должны присутствовать крепежные ремни и дополнительное оборудование для оказания дополнительных услуг, например погрузки груза стрелой манипулятором или гидролифтом.

Размеры грузового автомобиля каблук

Ниже представлены размеры грузового автомобиля каблук Рено Канго, который используется для перевозки документов и небольших грузов:

 Размеры кузова автомобиля:

Грузоподъемность: 700 килограмм
Длина Кузова: 1,2 метра
Ширина кузова: 1 метр
Высота кузова: 1,2 метр
Вместимость европаллет: 1 паллета
Вместимость американских паллет: 0 паллет

 Подробная информация о данном типе автомобилей

Каблук является самым оптимальным выбором для доставки документов, посылок и использования в качестве грузового такси. Каблук способен перевозить до 700 кг груза и является отличным курьерским автомобилем, способным проехать в любую точку города, куда не проходят более крупные автомобили. Данный вид транспорта не требует пропуска в центр города. Каблук отлично подходит для перевозки малогабаритного груза и корреспонденции по городу.

Размеры грузового автомобиля грузоподъемностью 1 тонна

К данному типу автомобилей относятся хендай портер и газель соболь, ниже представлены средние размеры кузова:

 Размеры кузова автомобиля:

Грузоподъемность: 1 тонна
Длина Кузова: 2,86 метра
Ширина кузова: 1,6 метра
Высота кузова: 1,5 метра
Вместимость европаллет: 3 паллеты
Вместимость американских паллет: 2 паллеты

 Подробная информация о данном типе автомобилей

Данный тип автомобильного транспорта хорошо подходит для перевозок по городу. Данный тип автомобиля не нуждается в пропуске в центр города, при этом берет до 1 тонны веса и до объема 9м3. Наиболее востребованными являются четыре модификации кузова: тентованный, бортовой, изотермический (сохраняет температуру на одном уровне в течении перевозки) и рефрижератор (позволяет перевозить продукты питания и скоропортящиеся грузы, с помощью охлаждения кузова). Наиболее популярными в данном типе автомобиляей являются грузоперевозки хендай портер.

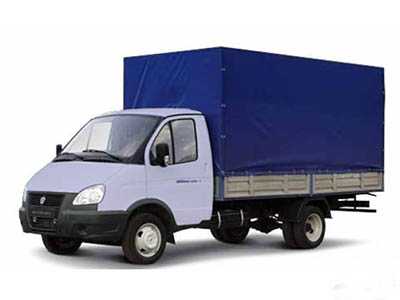

Размеры грузового автомобиля грузоподъемностью 1,5 тонны

Стандартная газель является самым востребованным автомобилем для перевозки грузов в черте города. Размеры кузова газели:

 Размеры кузова автомобиля:

Грузоподъемность: 1,5 тонны
Длина Кузова: 3 - 3,5 метра
Ширина кузова: 1,9 метров
Высота кузова: 2 метра
Вместимость европаллет: 4 паллеты
Вместимость американских паллет: 2 паллеты

 Подробная информация о данном типе автомобилей

Автомобили грузоподъемностью до 1,5 тонны пользуются большим спросом на грузоперевозки по городу и области. Данный вид автомобиля имеет множество модификаций, таких как: Пирамида (для перевозки стекла), Фермер (для перевозки грузов и грузчиков), Тент (стандартная газель), Удлиненная газель (имеет длину кузова 4 – 4,5 м). Грузоперевозки на газель являются одной из самый востребованных услуг в Москве и области.

Размеры грузового автомобиля грузоподъемностью 2 тонны

Для перевозок 2-х тонн груза оптималным выбором будет удлиненная газель или мерседес спринтер. Ниже представлены размеры кузова данных автомобилей:

 Размеры кузова автомобиля:

Грузоподъемность: 2 тонны
Длина Кузова: 3-4 метра
Ширина кузова: 1,9 метра
Высота кузова: 2,4 метра
Вместимость европаллет: 4 паллета
Вместимость американских паллет: 2 паллет

 Подробная информация о данном типе автомобилей

Размеры грузового автомобиля грузоподъемностью 3 тонны

Для перевозки 3-х тонн груза оптимальным выбором будет бычок и европейские аналоги. Размы кузова грузового автомобиля типа бычок:

 Размеры кузова автомобиля:

Грузоподъемность: 3 тонны
Длина Кузова: 4,5 - 5 метров
Ширина кузова: 2,2 - 2,4 метра
Высота кузова: 2,4 метра
Вместимость европаллет: 5-6 паллет
Вместимость американских паллет: 3 паллеты

 Подробная информация о данном типе автомобилей

Размеры грузового автомобиля грузоподъемностью 5 тонн

Для перевозки 5 тонн груза самым оптимальным и надежным вариантом является Мерседес Атего. Ниже представлены стандартные размеры кузова Атеги:

 Размеры кузова автомобиля:

Грузоподъемность: 5 тонн
Длина Кузова: 6-6,5 метров
Ширина кузова: 2,4 - 2,5 метра
Высота кузова: 2,4 - 2,65 метров
Вместимость европаллет: 12-15 паллет
Вместимость американских паллет: 10 паллет

 Подробная информация о данном типе автомобилей

Размеры грузового автомобиля грузоподъемностью 7 тонн

Автомобили Мерседес Атего 1218 и Ман ТГЛ отлично справятся с перевозкой 6-7 тонн груза. В таблице представлены характеристики данного типа автомобилей:

 Размеры кузова автомобиля:

Грузоподъемность: 7 тонн
Длина Кузова: 7 - 8 метров
Ширина кузова: 2,4 - 2,6 метра

Высота кузова: 2,4 - 2,7 метров
Вместимость европаллет: 15-18 паллет
Вместимость американских паллет: 12 паллет

 Подробная информация о данном типе автомобилей

Размеры грузового автомобиля грузоподъемностью 10 тонн

Стандартные размеры кузова 10-ти тонника отличаются более вместительным кузовом и большой грузоподъемностью:

 Размеры кузова автомобиля:

Грузоподъемность: 10 тонн
Длина Кузова: 7 - 8,5 метров
Ширина кузова: 2,4 - 2,6 метра
Высота кузова: 2,4 - 2,7 метров
Вместимость европаллет: 15-18 паллет
Вместимость американских паллет: 12 паллет

 Подробная информация о данном типе автомобилей

Грузоперевозки на 10ти тонных машинах отлично подходят для междугородних и международных перевозок. Данный вид автомобиля имеет длина от 7 до 8 метров и берет до 10ти тонн.  Для грузоперевозок существует 3 модификации 10-ти тонного автомобиля – тент, изотерм и рефрижератор. Тентованный 10ти тоник отлично подходит для перевозки оборудования и строительных материалов, у тента есть возможность открыть бок или верх, что позволяет производить загружать данный автомобиль с помощью крана.

Изотермический 10ти тоник отлично подходит для перевозки бытовой химии, для который нужна поддержка постоянной температуры, которую кузов автомобиля сохраняет на протяжении всей поездки. Рефрижератор отлично подходит для перевозки грузов, которые нуждаются в постоянном охлаждении, т.к. рефрижератор охлаждает воздух до -15 градусов по Цельсию.

Размеры грузового автомобиля грузоподъемностью 20 тонн

Характеристики стандартного полуприцепа фуры представлены ниже в таблице

 Размеры кузова автомобиля:

Грузоподъемность: 20 тонн
Длина Кузова: 13,6 метров
Ширина кузова: 2,4 - 2,5 метра
Высота кузова: 2,4 - 2,7 метров
Вместимость европаллет: 33 паллеты
Вместимость американских паллет: 26 паллет

 Подробная информация о данном типе автомобилей

Для грузоперевозки фурами используется большое количество различных модификаций полуприцепов, среди которых можно выделить как небольшие полуприцепы объёмом 75-80 м3 (с длиной кузова от 12 до 13 метров), так и стандартные полуприцепы объемом кузова от 82 до 96 куб.метров, имеющие длину от 13,6 до 15 метров, ширину от 2,4 до 2,5 метров и высоту от 2,5 до 2,7 метров.

Полуприцепы также отличаются различными типами кузова - тентованный, бортовой, низкорамная платформа, фургон, изотермический и рефрижератор. Что позволяет их использоваться для перевозки самых различных грузов - от негабаритных, до оборудования и продуктов питания.



www.sl-24.ru

Как определить оптимальные размеры заказываемых уравнительных платформ?

Для того чтобы подобрать оптимальные размеры уравнительных платформ, необходимо знать следующие параметры.

  1. Высота погрузочной рампы

Стандартная высота рампы колеблется в диапазоне от 1000 до 1400 мм. Наиболее часто встречающиеся рампы на территории СНГ – 1200 мм.

  1. Габариты обслуживаемых транспортных средств

Определение габаритов перегружаемых транспортных средств необходимо для расчета перепада погрузочных высот (±) и определения оптимальной ширины платформы.

Тип транспорта Высота пола кузова Ширина кузова
Газель /Фургон 850–1000 2000–2300
Еврофура/Полуприцеп 1100–1400 2400–2600
Рефрижератор 1300–1500 2400–2600
Контейнеровоз 1400–1600 2400–2600

При расчете перепада погрузочных высот необходимо за верхнее значение принимать высоту наиболее высокого незагруженного транспортного средства, а за нижнее значение – высоту наиболее низкого загруженного транспортного средства.

Расчет перепада высот производится относительно уровня рампы.

  1. Тип применяемых погрузчиков
Ручные средства (рохли, тележки) Рекомендуемый уклон/подъем – 5%
Электрические средства малой грузоподъемности (электрокары) Рекомендуемый уклон/подъем – 7%
Электро и автопогрузчики средней грузоподъемности Рекомендуемый уклон/подъем – 7%
Автопогрузчики большой грузоподъемности Рекомендуемый уклон/подъем – 12,5%

Максимально допустимый уклон/подъем согласно стандарту DIN EN 1398 составляет 12,5%. При большом наклоне может возникнуть эффект «переезда через железнодорожные пути».
Чем меньше угол наклона платформы, тем комфортнее работа погрузочного оборудования.

Для наглядности ниже приведен пример расчета оптимальных размеров уравнительной платформы.

Исходные данные:

  • высота рампы – 1200 мм;
  • тип перегружаемых транспортных средств – еврофуры;
  • тип используемых погрузчиков – электро- и автопогрузчики средней грузоподъемности.

Исходя из данных параметров, вычисляем необходимые габариты уравнительной платформы:

Высота рампы 1200 мм Еврофура: 1100–1400мм (высота)
2400–2600мм (ширина)
Рекомендуемый уклон 7%

Перепад высот = 1100 – 1200 = -100(ниже уровня рампы)
                             1400 – 1200 = 200(выше уровня рампы)

Рекомендуемая длина платформы = максимальный перепад/рекомендуемый уклон

Рекомендуемая длина платформы = 200/0,07 = 2857 мм (так как в размерном ряде отсутствует такой размер, берем ближайший размер в сторону увеличения; в данном случае это 3000 мм).

Рекомендуемая ширина платформы = минимальная ширина авто – 400 мм

Рекомендуемая ширина платформы = 2400 - 400 = 2000 мм

Наиболее популярной является уравнительная платформа (Ш×В) 2000 × 2500 мм.

alutech-group.com

Высота фуры больше 4х метров.

Здравствуйте, Юрий! В соответствии с п. 12 Положения о ГИБДД МВД РФ, утвержденного Указом Президента РФ от 15 июня 1998г. № 711, с изменениями, утвержденными Указом Президента РФ от 2 июля 2002г. №679 «Госавтоинспекция для выполнения возложенных на нее обязанностей имеет право: …использовать в установленном порядке специальные технические и транспортные средства для выявления и фиксации нарушений Правил дорожного движения, контроля за техническим состоянием транспортных средств и дорог…».

В соответствии со ст.26.8 КоАП РФ: «Под специальными техническими средствами понимаются измерительные приборы, утвержденные в установленном порядке в качестве средств измерения, имеющие соответствующие сертификаты и прошедшие метрологическую поверку»

Можно спросить у сотрудника ДПС документы, на данный прибор, что бы убедиться, что он является измерительным прибором, и подтверждением этого будет наличие паспорта завода-изготовителя именно на этот прибор, и соответствующий сертификат на данный тип изделий. Паспорт позволит, в частности, убедиться, что данный прибор изначально не является учебным пособием или выставочным образцом. Так же можно спросить у сотрудников ГАИ акт поверки данного измерительного прибора.

Средства измерения, подлежащие государственному метрологическому контролю и надзору, подвергаются поверке при выпуске из производства или ремонта, при ввозе по импорту, а также в процессе эксплуатации. Поверку средств измерений осуществляют органы государственной метрологической службы, государственные научные метрологические центры, а также специально аккредитованные метрологические службы юридических лиц. Если средство измерений по результатам поверки признано пригодным к применению, то на него и на техническую документацию наносится оттиск поверительного клейма и выдается специальный документ - Свидетельство о поверке. Если по результатам поверки средство измерений признано непригодным к применению, оттиск поверительного клейма и Свидетельство о поверке аннулируются и выписывается Извещение о непригодности (или делается соответствующая запись в технической документации).

Все документы на измерительный прибор должны быть у сотрудников ДПС, а не в дежурной части.

Если на вас всё же составили административный протокол за управление транспортным средством, габариты которого составили по высоте более 4 м, то данный протокол можно обжаловать. Не забудьте сделать пометку в протоколе "с протоколом не согласен". В судебном заседании не согласившись с выводами сотрудников ГИБДД, необходимо указать на то, что замер был произведен неправильно, т.к. дорога на том участке, где вас остановили, была неровной, и транспортное средство, наклонившись с одной стороны, оказалось выше 4 метров.

Такие доводы, как правило, принимаются во внимание судом и, при рассмотрении дела судья зачастую назначает новый замер транспортного средства. Перед повторным замером высота ТС (если и было нарушение) должна быть приведена в соответствие. Повторный замер производится на ровной поверхности и если высота прицепа составит менее 4м, суд прекращает дело в отношении водителя, в связи с отсутствием в его действиях состава правонарушения. Далее это решение суда необходимо возить с собой как судебный прецедент и показывать сотрудникам ГАИ. Вопросы замера высоты резко уменьшатся.

Счастливого пути!

С уважением. Кириченко Н.Н.(Р)

www.9111.ru

Высота погрузки фуры и ее значение при планировании грузоперевозки

Высота погрузки фуры - величина, которая определяет предельно возможное размещение груза в кузове или прицепе по вертикали. Она является основополагающей характеристикой при планировании перевозки на автомобиле данного типа.

Для чего рассчитывается высота погрузки фуры?

Чтобы транспортировка груза отвечала нормам безопасности, перед погрузкой на фуру проводится ряд расчетов. От высоты погрузки фуры зависит, какое количество груза поместится в кузов фуры. Для каждого типа прицепа высота погрузки фуры устанавливается индивидуально. Принимаются во внимание и характеристики грузоподъемности автомобиля.

При организации погрузки и выгрузки важно знать габариты прицепа, в котором перевозится груз. Внутренняя высота погрузки фуры используется для расчета полезного объема, а высота фуры от земли - для разработки подходящего маршрута перевозки и оптимизации погрузки и разгрузки грузов с участием подъемной техники.

Габариты распространенных видов прицепов

Вместимость полуприцепа фуры достигает 120 кубических метров. В зависимости от конструкции, в прицепах фур перевозят разные виды грузов.

  • Если требуется погрузка на машину большого объема товаров, универсальный вариант - фура с тентованным прицепом (еврофура). Удобство еврофур заключается в том, что есть возможность погрузки товара  не только сзади, но и сбоку или сверху. Если потребуется погрузка пиломатериалов, труб или других грузов нестандартной длины, в еврофуре разбирают каркас. Высота погрузки кузова в закрытом виде составляет 2,3 - 3 метров, а внешняя высота кузова - 4 метра.

  • Рефрижераторные прицепы незаменимы при транспортировки скоропортящихся грузов. В таких фурах есть регулируется температура. Они используются при погрузке молока, мяса, замороженных продуктов для перевозок на большие расстояния. Вид загрузки такого прицепа - только задний. Внутренняя высота погрузки прицепа - 2,4-2,5 метров.

  • В фурах с изотермическим кузовом  температура груза поддерживается во время транспортировки. Термоизолирующий слой  сохраняет температуру груза, предотвращая нагревание или охлаждение при перевозке. Транспорт такого типа используются при погрузке арбузов, яблок, а также прочих фруктов и овощей, которые рекомендуется перевозить охлажденными. Внутренняя высота погрузки изотермического прицепа зависит от толщины изотермического слоя, а внешняя высота составляет 2,5 метра.

  • Материалы, не требующие перевозки в закрытом кузове, транспортируют на бортовых фурах. Они используются, когда необходима погрузка профнастила, металлопроката, балок, бревен и прочих длинномерных грузов. При этом высота погрузки открытого кузова ограничивается пределами бортов, а при укладки груза применяют крепежные средства.

Напомним, что погрузка, разгрузка и складирование грузов – это сложный процесс, который состоит из ряда действий. От правильности логистики, выбора способа погрузки фуры и схемы работы зависит безопасность и длительность работ, да и успех транспортировки в целом. Поэтому планируя перевозку предпочтительнее обращаться к ответственным исполнителям, которые оказывают услуги погрузки-разгрузки.

Чтобы рассчитать высоту погрузки фуры и габариты, оформляют заявку на погрузку. При погрузке фур важно соблюдать все правила, требования и нормы, которые предъявляются к погрузочным работам. Контролируют это опытные мастера погрузки. Если действовать по плану, погрузка или выгрузка фуры пройдет вовремя, а главное - качественно.

pogruzka03.ru

Объем фуры в кубах

В этой статье пойдет речь про разные классы фур. Будут представлены все основные их характеристики, виды и другие технические особенности. Под конец статьи будет приведена таблица с основными показателями различных видов фур начиная от Еврофуры 82 и заканчивая изотермическим фургоном.

Классификация фур

На сегодняшний день выделяют следующие типы фур:

  • тентованная;
  • бортовая;
  • рефрижератор;
  • изотермическая.

Понятие «фура» включает в себя машину тягач и полуприцеп грузоподъемностью двадцать тонн. По общепринятым стандартам, объем фуры в м3 составляет от 86 до 120 единиц. Название машин: «фура-тент», «термос» и другие происходит от типа полуприцепа.

Фура-тент (евротент)

В фуре, оснащенной тентом, есть возможность расположить различное оборудование, например, крепежные поручни или другие элементы. Имеется возможность убрать тент, а загрузку осуществлять сверху, сбоку или сзади.

При необходимости демонтируются стойки и осуществляется погрузка длинномерных предметов в фуру. Из-за данной особенности фуры-тент наиболее востребованы на рынке автоперевозок. Объем фуры при этом варьируется в пределах 86-120 м3, как это было упомянуто выше.

Теплоизолированные фуры применяют для транспортировки грузов без особенной регламентированной температуры при перевозке, потому что данная конструкция машины лишь поддерживает начальную температуру непродолжительный период времени, для осуществления длительных перевозок с заданной температурой внутри нужно выбирать рефрижератор. Размеры внутри и объем фуры в кубах во многом зависят от количества утеплителя, применяемого в конструкции машины.

Размеры рефрижератора (фура-холодильник)

Фура для перевозки скоропортящихся продуктов оснащается автономной холодильной установкой, которая смонтирована в полуприцепе, поэтому есть возможность создавать необходимую температуру внутри полуприцепа. Температура внутри фуры может быть установлена в пределах от минус двадцати до плюс двенадцати градусов Цельсия независимо от температуры вокруг.

Рефрижераторы подразделяют на классы, в соответствии с европейской классификацией. В зависимости от температурного режима, фуры могут делиться на следующие классы:

  • Класс А – температура внутри от +12 до 0 градусов Цельсия;
  • Класс В – температура внутри от +12 до - 10 градусов Цельсия;
  • Класс С – температура внутри от +12 до - 20 градусов Цельсия;
  • Класс D – температура внутри ≤+2 градусов Цельсия;
  • Класс Е – температура внутри ≤-10 градусов Цельсия;
  • Класс F – температура внутри ≤-20 градусов Цельсия.

Габариты фуры-рефрижератора при грузоподъемности в 20 тонн следующие:

  • высота – 2400-2500 мм;
  • длина – от 13200 до 13600 мм;
  • ширина – от 2430 до 2450 мм.

При этом, какой объем фуры выбрать, определяет потребитель в пределах от 82 до 86 кубических метров.

Размеры открытого длинномера (шаланды)

Шаланда применяется для транспортировки, как правило, стройматериалов и оборудования, которые не боится атмосферных осадков. Характеристика шаланды следующая:

  • грузоподъемность – 20000 кг;
  • длина – 11700-13600 мм;
  • ширина – 2350-2450 мм;
  • тип кузова – открытый;
  • загрузка возможна – сбоку, сзади и сверху.

Параметры автопоезда

Под автопоездом понимают сочленение как минимум полуприцепа, прицепа и машины тягача. Общий объем фуры составит при этом 120 кубических метров. Автопоезда перевозят от 86 до 120 кубических метров груза, без необходимости оформлять специальные разрешения. Однако грузоподъемность автопоезда при этом не выходит за пределы пятнадцати тонн. Машина объемом в 120 кубических метров - наилучший вариант для транспортировки объемных легких грузов.

Автопоезда располагают грузоподъемностью от 15000 до 20000 кг, габаритные размеры при этом:

  • высота – 2600-3000 мм;
  • длина – от 13600 до 16000 мм;
  • ширина– около 2430-2450 мм.

А объем фуры достигает 120 кубических метров, кузов выполнен закрытым, погрузка осуществляется сбоку, сверху и сзади.

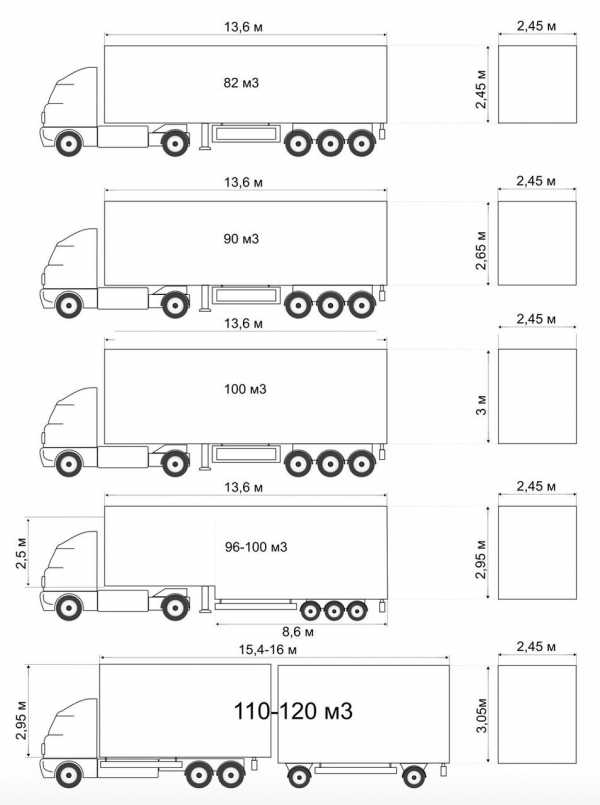

Технические характеристики и длина стандартной фуры (в зависимости от типа) представлены в таблице.

Наименование машины

Объем фуры, кубов

«Еврофура 82»

82

«Еврофура 86»

86

«Еврофура 90»

90

Еврофура 92

92

Фура «Джамбо»

96

MEGA фура

100

Сцепка

110

MEGA

120

Рефрижератор

86

Изотермический фургон

86

Платформа низкорамная

-

Открытая платформа

-

Заключение

Вне зависимости от типа фуры, при выборе данных машин для транспортировки грузов, вы получаете универсальные машину с высокой проходимостью и достаточной грузоподъемностью. Фуры остаются неотъемлемым элементом в осуществлении транспортного обслуживания предприятий.

fb.ru

Ширина и высота проезда для грузовых машин – статья

Узкие дороги, а также недостаточно высокие арки могут стать настоящей проблемой, препятствующей свободному передвижению грузового транспорта.
Полоса движения – это часть дороги, предназначенная для проезда автомобилей в одном направлении.

  • Ширина полосы, в зависимости от категории магистрали, колеблется в пределах от 3,5 до 4,5 метров

Необходимые размеры арок (сквозных проездов) в зданиях и сооружениях:

  • Ширина – не менее 3,5 м
  • Высота – не менее 4,5 м

Арки должны находиться не более, чем через каждые 300 метров, а в реконструируемых районах с учетом застройки по периметру – не более чем через 180 м.

Если эти интервалы на дорогах и в арках соблюдены, то трудностей с проездом грузовых автомобилей обычно не возникает.

Подробно сведения о размерах указаны в СП 4.13130.2013 «Проходы, проезды и подъезды к зданиям и сооружениям»

Аналогичных цифр – 3,5 в ширину и 4,5 по длине, – советуют придерживаться опытные

Памятка перевозчику: где можно встретить «проблемные» места при проезде грузовиков?

Проблема узких дорог особенно остро стоит:

  • На территории кооперативных дачных участков (аналогичных цифр – 3,5 м в ширину и 4,5 м по длине, – советуют придерживаться опытные владельцы участков при постройке домов и проектировании въездов на территорию. Ориентировочный максимальный показатель – 6,5 м.).
  • В старых дворах исторической части городов
  • Старые архитектурные постройки, являющиеся культурной ценностью и наследием города
  • Мосты и тоннели, высота которых не позволяет свободно проехать грузовому автомобилю под ними и в них соответственно.

Трудности с проездом машины с грузчиками – не редкость для этих мест. Сложно бывает не только проехать, но и развернуться, не говоря уж о том, чтобы благополучно разъехаться с встречным авто. Можно легко застрять в низкой арке, повредить кузов машины и в итоге уехать в поисках обходных путей.

Повторимся – если соблюдены упомянутые выше нормативы, то грузовик проедет без труда. В первую очередь это касается машин, на которых работает наша компания: «Газель», ЗИЛ и ЗИЛ-Бычок.
Газель:

  • Ширина – 1,8 — 1,9 м
  • Высота – 1,7 — 2 м

ЗИЛ-Бычок:

  • Ширина – 2,1 м
  • Высота – 2,2 м

ЗИЛ:

  • Ширина – 2-2,3 м
  • Высота – 2,45 м

Остальные машины, 20-тонники, рефрижераторы, евротенты и т.д – не превышают 2, 45 м в ширину и высоту.

Водителям грузовиков приходится находить другие способы, чтобы обходить препятствия, а именно – разрабатывать маршруты с учётом параметров дорог и сооружений, встречающихся на пути, и ловко маневрировать на просёлочных колеях, чтобы не застрять в грязи и не повредить заборы добрых (и не очень) соседей.

Как избежать трудностей при перевозке грузов?

Если предполагаемый маршрут переезда пролегает по незнакомой вам местности, стоит обратиться за помощью в транспортную компанию и заплатить умеренное вознаграждение за услуги профессионального логиста. Специалист скорректирует маршрут с учетом параметров вашего транспортного средства и специфики перевозимого груза. Так вы сэкономите силы, время и, соответственно, деньги.

Когда вам известно, какие трудности поджидают вас на хорошо знакомой дороге, но груз всё-таки нужно перевезти, не отказывайтесь от услуг компаний-перевозчиков. Они найдут способ выполнить задачу с максимальной эффективностью и возьмут на себя ответственность за результат.



logist4u.ru

Габариты грузовых автомобилей — фото и видео

В логистике применяют автомобили различных типов и параметров. Попробуем разобраться, какие бывают габариты автомобилей и для чего они используются. В помощь читателю классификация автотранспортных грузовых средств по различным показателям.

Классификация грузовиков по габаритам

Определяется категория габаритов грузовых автомобилей в сравнении с параметрами, указанными в мировыми стандартами по ISO.

Подвижный состав, используемый транспортными предприятиями, состоит из грузового тягача и грузового отсека. Вторая составляющая оснащается различными устройствами, необходимыми для транспортировки определённых видов грузов. А также эксплуатируются агрегаты с полуприцепами и авто, имеющие повышенную проходимость. Определить, к какому из видов грузового транспорта относится конкретный экземпляр, возможно при помощи следующей классификации:

1. По определению типа кузовного отсека, грузовик бывает:

  • закрытого;
  • контейнерного;
  •  тентованного;
  • открытого;
  • изотермического фургона;
  • микроавтобуса;
  • самосвала;
  • бортового;
  • автотранспортёра;
  • крана;
  • ­контейнерной площадки;
  • цистерны;
  • лесовоза;
  • седельного тягача.

2. По эксплуатационному назначению, грузовики бывают:

  • бортовыми;
  • самосвалы;
  • специальными;
  • тягачами;
  • цистернами;
  • фургонами.

3. По количеству осей:

  • две оси;
  • три оси;
  • четыре оси;
  • пять осей и более.

На одну ось нагрузка может быть в пределах допустимых значений:

  • не более шести тонн;
  • от шести до десяти тонн, не более.

Варианты колёсных формул:

Помимо этого классификатора, выделяют несколько групп авто:

1.Бортовых авто:

  • автомобили-фургоны общего назначения.

2. Специализированных:

  • самосвалы,
  • балластные тягачи с прицепами фургоны,
  • рефрижераторы,
  • седельные тягачи с полуприцепами,
  • контейнеровозы.

3. Автомобилей-цистерн (условно).

А также при сравнении габаритов рассматривается составной критерий:

  • транспортное средство одиночного типа;
  • состав с автопоездом;
  • связка автомобиля с прицепом;
  • связка автомобиля с полуприцепом.

В зависимости от потребляемого вида топлива, у всех авто, двигатели бывают неизменных двух типов:

  • на бензине;
  • ­на дизеле.

По показателю грузоподъёмности авто бывает:

  • малым;
  • средним;
  • большим;
  • на 1,5-16 тонн;
  • ­более 16 тонн.

Столь богатый сортамент техники позволяет полностью обеспечить необходимыми условиями любые виды груза для транспортировки по автомобильным дорогам. Заказчик, сравнивая габариты машин для доставки своего товара или имущества, сможет получить от логистической компании все современные критерии оказания этого вида услуг.

Сопоставив все параметры, перечисленные в классификации, можно успешно сочетать уровень безопасности и комфортабельность для грузов, вместимость и грузоподъёмность, коммерческую пригодность по конкретному виду груза, скорость транспортировки и многое другое.

вернуться к меню ↑

Описание с разрешёнными габаритами

Производители транспортных средств грузового назначения создают множество комбинаций по имеющимся критериям, и вот какие наиболее востребованные варианты техники получаются:

«Евротент»

Подразумевается, что это полуприцепной агрегат, который все называют «еврофура». На практике его используют для междугородних перевозок, зарубежных транспортировок. В кабине помимо водительского и экспедиторского мест, имеется спальная зона. В грузовом отсеке имеются крепёжные ремни (всего 6). Высота стационарных бортов может быть разной: от 35 до 50 см.

Некоторые конструкции, впущенные зарубежными компаниями, оснащены грузоподъёмным лифтом, а шасси оборудованы пневмоподвеской. Это обеспечивает высокую степень сохранности хрупких предметов и оптимальную плавность движения.

Стандартные габариты автомобиля «Евротент» имеют такие значения:

  • в длину – 13,6 м;
  • в ширину – 2,45 м;
  • в высоту – 2,45 м;
  • по объёму – 82 м³;
  • по максимальной грузоподъёмности – от 20 до 22 тонн.

Различают несколько дополнительных распространённых версий этих автовозов:

  • полуприцепные модели с малой длиной, около 13 метров в длину и объёмом 77 м³;
  • конструкции больших или стандартных габаритов по высоте 250-270 см, ширине 13,6—15 м.

На всех автовозах евроформата тенты съёмные, что позволяет в процессе погрузо-разгрузочных работ задействовать механические подъёмники, краны-манипуляторы, прочие вспомогательные устройства. Наличие боковой двери упрощает задачу для транспортировки и прочих мероприятий. Подвижный состав вмещает до двух европоддонов, установленных поперёк грузового отсека. Их длина – 120 см.

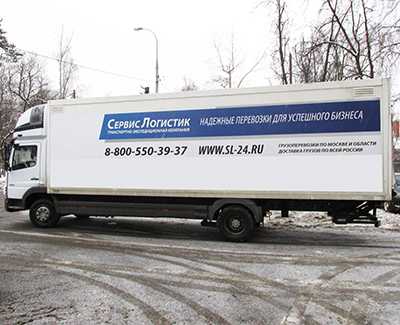

Десятитонник

Параметры могут быть разными в зависимости от модификации под конкретные грузы:

  • длины: от 500 см до 800 см;
  • ширины: от 240 до 250 см;
  • высоты: от 180 до 300 см;
  • грузоподъёмности от 5 до 15 тонн (увеличенные показатели характерны для удлинённых моделей).

Заказчик, сравнивая автомобили по размерам, сможет определиться с выбором наиболее подходящего варианта для своего заказа.

Необходимость поддержания стабильного температурного режима на протяжении перевозки способны обеспечить модели, оснащённые термоизоляционными бортами. Платформа, вмещающая двадцатифутовый контейнер, оптимально подходит для комбинированных перевозок, когда ёмкость отправляется на погрузку для дальнейшей транспортировки железнодорожным или водным транспортом.

вернуться к меню ↑

Отечественный малотоннажный грузовик «Газель» и его характеристики

Далеко не всегда есть смысл использовать для перевозки грузов крупногабаритную фуру. Если везти нужно немного и недалеко, то гораздо выгоднее использовать малотоннажный вариант. Наиболее популярным в России среди грузовиков легковозов считается Газель. По её параметрам в классификационной лестнице выделен специальный раздел, под который подходят не только Газели, но и автомобили зарубежных марок.

Сравнение размеров автомобиля Газель сводится к следующим параметрам. Этот грузовик может отличаться:

  • длиной от 280 до 320 см, реже – до 400 см.
  • шириной от 180 до 190 см;
  • высотой от 170 до 200 см;
  • объёмом от 9 до 16 м³;
  • грузовой подъёмностью 1500—2000 кг;
  • вместимостью кузовного отсека – до четырёх европаллет.

Как показывает статистика логистики, в большинстве случаев такие грузовички гоняют в пределах одного региона – на 200-700 км. Реже их отправляют в дальнее следование, но при сочетании нескольких транспортировочных заданий. Иногда Газели командируют за рубеж.

Все это зависит от высокой средней скорости авто до ста километров в час и приличной проходимости за пределами асфальтированных дорог. В кабине могут располагаться один-два пассажира (грузчика, экспедитора, второго водителя).

Отечественный производитель автомобилей Газель предусмотрел множество вариантов эксплуатации и предоставил на выбор приличный ассортимент оснастки грузовиков:

  • с тентованным съемным транспортировочным отсеком;
  • с жёсткой бортовой обшивкой;
  • с крепёжными ремнями;
  • лифтом.

Преимущество автомобиля «Газель» – в его габаритах!

В сравнении с многотоннажными грузовиками, габариты отечественной «Газели» меньше. В свою очередь, в этом есть определённые преимущества. Если заказ небольшой, а клиенту нужно доставить его в кратчайшие сроки, то стоит выбрать эту модель, ведь она имеет столько же функциональных вариаций, как любой зарубежный грузовик Еврофура. При этом перевозимые предметы не будут перегружаться на огромные платформы, а прибудут из пункта А в пункт Б максимально быстро.

Рассмотрим подробнее современные версии грузовых автомобилей «Газель»:

­   Тентованная (стандарт/увеличенная):

  • грузоподъёмностью в полторы тонны;
  • длиной в три метра;
  • шириной стандарт – 190 см;
  • высотой 165—195/2—2,3 см;
  • объёмом в пределах 9 м³.

­   Будка (стандарт/увеличенная):

  • длиной – 300 см;
  • шириной – 180 см;
  • высотой – 1,65-1,95/2-2,3 см;
  • объёмом аналогично предыдущей комплектации.

­   Удлинённая база (четырехметровая «Газель»):

  • грузоподъёмность до 1700 кг;
  • тентованный борт или будка;
  • длина 400 см;
  • увеличенная ширина – 190 см;
  • высота также увеличена – 200 см
  • объем прежний – до 18 м³.

­   Грузопассажирская:

  • грузоподъемность прежняя;
  • тентованный кузов;
  • длина и ширина – по 190 см;
  • высота – 150 см.

­   Бортовая Газель:

  • грузоподъёмностью до полутора тонн;
  • с открытым кузовом;
  • длиной три метра;
  • увеличенной шириной – 2 метра.

У тентованного автомобиля «Газель», как и у остальных эксплуатационных комплектаций, имеется манёвренная база, высота погрузочной базы составляет 96 см, максимальная высота тентованного борта – 257 см.

Некоторые модели имеют заниженную платформу, что облегчает задачу обслуживающего персонала (грузчиков, экспедиторов, логистов).

Заметка на дорожку

Для пользователя грузовым транспортом как заказчика, так и будущего владельца грузовика, важно знать, как и в каких случая может быть укомплектован и задействован автомобиль. Стоит помнить, что на трассах установлены контрольно-весовые пункты, через которые по требованию сотрудников ГИБДД проверяют, не завышен ли показатель массы более допустимых значений. Не нужно брать на борт сверх того, что было предписано в эксплуатационных параметрах по конкретной модели авто, иначе штрафов не избежать.

Находясь перед выбором пути, лучше отдать предпочтение новым платным дорогам. У них качество покрытия существенно выше, что положительно отразится на техническом состоянии транспортного средства.

Актуальные материалы:

tachka-moya.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
