Типы морских судов — Понятия об устройстве судна, виды кораблей
Основные типы морских судов

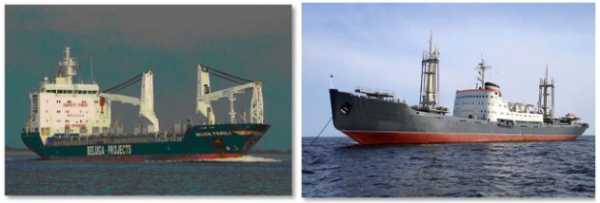

Универсальные сухогрузные суда (рис. 1) предназначены для перевозки генеральных грузов в упаковке, а также негабаритных и тяжеловесных грузов. Эти суда имеют несколько трюмов с большими люками для облегчения погрузочно-разгрузочных работ. Те грузы, которые не проходят в трюмы, надежно закрепляются на палубе с помощью тросов и специальных приспособлений. Сухогрузные суда оборудованы грузовыми кранами и стрелами для погрузки и разгрузки. Особое внимание при погрузке в трюмы уделяется тому, чтобы избежать малейшего смещения груза, т. к. это может привести к опрокидыванию судна. Универсальные сухогрузные суда удобны тем, что могут самостоятельно производить погрузку/выгрузку у необорудованных причалов или на открытых рейдах.

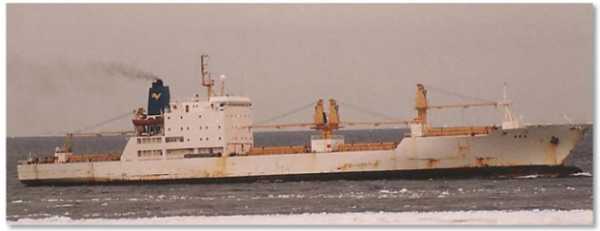

Рис. 1 Универсальные судаК универсальному типу судов можно отнести и рефрижераторные суда, которые осуществляют перевозки мяса, рыбы, фруктов.
Рефрижераторные суда (Reefers) — это суда (рис. 2) с повышенной скоростью хода, предназначенные для перевозки скоропортящихся грузов, в основном продовольственных, требующих поддержания определенного температурного режима в грузовых помещениях — трюмах. Грузовые трюмы имеют теплоизоляцию, специальное оборудование и люки небольшого размера, а для обеспечения температурного режима служит холодильная установка рефрижераторного машинного отделения судна.
Рис. 2 Рефрижераторное судно (Reefer)Универсальные суда не приспособлены для перевозки какого-либо определенного типа груза, что не позволяет в максимальной степени использовать возможности судна. По этой причине строятся и широко применяются в мировом судоходстве грузовые специализированные суда, на которых лучше используется грузоподъемность и значительно сокращается время стоянки в портах под грузовыми операциями. Подразделяются они на следующие основные типы: балкеры, контейнеровозы, ролкеры, лихтеровозы, рефрижераторные, пассажирские суда и танкеры и др. Все специализированные суда имеют свои индивидуальные эксплуатационные особенности, что требует от экипажа специальной дополнительной подготовки по приобретению определенных навыков для сохранной перевозки груза, а также обеспечения безопасности экипажа и судна в течение рейса.

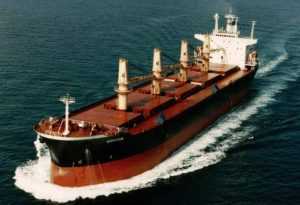

Балкеры (Bulkers) — это суда (рис. 3), которые приспособлены в определенной степени к перевозке насыпью любого массового сухого груза. Это, как правило, однопалубные суда с большими трюмами, которые наилучшим образом приспособлены для перевозки навалочных грузов и их погрузки/выгрузки. Трюмы закрываются крышками, которые могут сдвигаться, складываться, открываться и т. д. Балкеры не имеют своего перегрузочного оборудования. Они предназначены для перевозки зерна, руды, угля и других насыпных грузов. Появились комбинированные суда типа OBO (Ore Bulk Oil — руда, навалочный груз, нефть) и OBC (Ore Bulk Containers — руда, навалочный груз, контейнеры).
sea-man.org
Виды морских судов

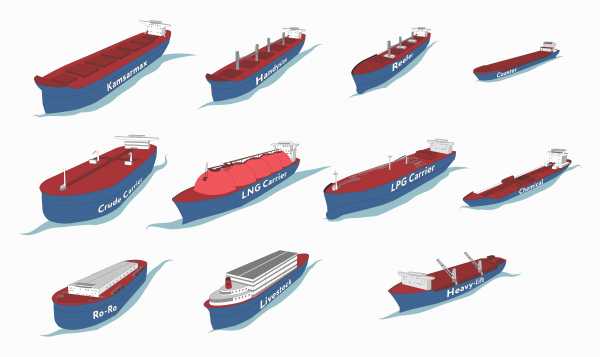

Современные морские коммерческие суда бывают всех форм и размеров и предназначены для перевозки разнообразных грузов. В этой статье мы попытаемся дать краткий обзор основных видов морских судов, которые сегодня курсируют в океанах. Также рассказать о том, как развивался каждый дизайн….
Современные морские коммерческие суда бывают всех форм и размеров и предназначены для перевозки разнообразных грузов. В этой статье мы попытаемся дать краткий обзор основных видов морских судов, которые сегодня курсируют в океанах. Также рассказать о том, как развивался каждый дизайн.
Для начала необходимо определить основные типы грузов. Для целей настоящей статьи грузы будут подразделены на сухие, жидкие и специализированные. Причем каждый из них далее делится на подкатегории. К сухим грузам относятся: навалочные (насыпные) грузы, грузы общего назначения (генеральные грузы), контейнеры, рефрижераторные контейнеры и грузы на колесной платформе (Ro-Ro). Жидкие грузы преимущественно имеют нефтяную основу, но могут также включать химические вещества и сжиженные газы. Специализированные грузы включают пассажиров, скот, тяжеловесные и проектные грузы.
Сухогрузные суда (Dry Cargo Ships)
Исторически сложилось, что именно сухогрузные суда являлись оплотом мирового торгового флота. Известные как грузовые суда общего назначения, они должным образом адаптированы, т.е. оснащены собственным оборудованием для погрузки грузов, обычно в виде кранов. Груз укладываются в разные трюмы. Скорость и эффективность процесса погрузки/разгрузки зависит от квалификации экипажа и докеров. Такие корабли иногда выполняют регулярные рейсы между двумя или более портами в качестве «лайнеров». Также используются в отрасли трамповых перевозок, где суда отправляются туда, куда потребуется.

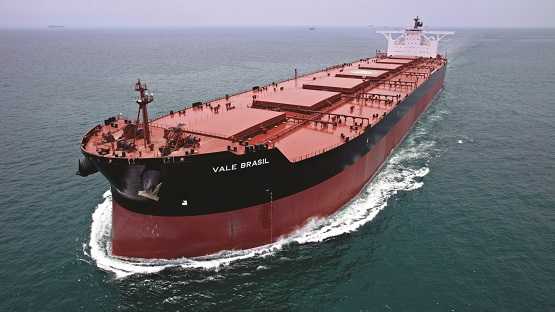

Балкеры (Bulk Carriers) – Суда для перевозки навалочных (насыпных) грузов
Для сухих грузов с высоким отношением веса к стоимости, таких как уголь, зерно и руда, экономия на масштабе позволила получить современный сухогруз. Эти обычно большие суда делятся на несколько отдельных трюмов с люками. В порту груз загружается конвейером или краном с ковшом. Некоторые сухогрузы приспособлены (как правило, краны расположены между каждым люком) для самостоятельной погрузки и разгрузки
Для разгрузки нормой являются грейферные краны, хотя для определенных грузов может использоваться специальное оборудование. Груз обычно выгружается в загрузочные ковши, затем передается по конвейеру в бункеры или открытые хранилища. Небольшие суда могут выгружаться непосредственно в дорожные транспортные средства.

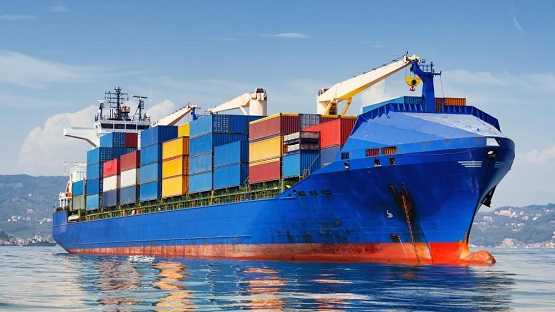

Контейнерные суда (Container Vessels)
Контейнеры стали основным способом транспортировки промышленных товаров по всему миру. Обратите внимание на статью, посвящённую истории грузового контейнера. Контейнер имеет стандартный размер, что упрощает его транспортировку. Контейнер довольно просто перемещать между грузовиком, поездом и судном
Контейнеры могут вместить что угодно: от продуктов питания до электрооборудования и автомобилей. Они также используются для перевозки товаров в мешках и на палетах. Также жидкостей и рефрижераторных грузов.
Стандартные контейнеры измеряются как TEU двадцатифутовые эквивалентные единицы. Обычно имеют длину 20 футов (1 TEU) или 40 футов (2 TEU). Все стандартные транспортные контейнеры имеют ширину 8 футов и высоту 8 футов 6 дюймов. Существуют также более длинные, высокие и даже более короткие стандартные размеры, но они встречаются реже.
Контейнеровозы состоят из нескольких трюмов, каждый из которых оснащен «направляющими к ячейкам», которые позволяют контейнерам вставляться в нужную ячейку. После того, как первые слои контейнеров загружены и люки закрыты, поверх люков загружаются дополнительные слои. Каждый контейнер затем прикрепляется к судну, а также скрепляется с другими контейнерами для обеспечения целостности. Контейнеры обычно загружаются специализированными кранами или даже кранами общего назначения с подъемными приспособлениями для контейнеров, но некоторые небольшие контейнеровозы приспособлены для самостоятельной загрузки/выгрузки. Более подробно процесс погрузки контейнеров на судно описан в этой статье.
Контейнеровозы используются преимущественно на линейных маршрутах и являются одними из самых крупных судов на плаву. Сверхбольшие контейнеровозы (ULCV), такие как Emma Maersk (главное судно Maersk E-Class) могут перевозить приблизительно 15 000 TEU (в зависимости от веса контейнера). Крупные контейнеровозы ограничены по размеру определенными портами по всему миру. Также они не могут проходить через определенные районы из-за тяги или из-за ограничений по ширине.
Рефрижераторные суда (Reefer Vessels)
Эти суда предназначены для перевозки охлажденных грузов – содержащих скоропортящиеся товары, такие как фрукты или мясо. Груз укладывается в трюмы с контролем температуры, которые затем опечатываются. Традиционные рефрижераторные суда были в значительной степени заменены использованием рефрижераторных контейнеров, которые могут перевозиться контейнеровозами. Для работы рефрижераторных контейнеров нужен только источник питания. Хотя они обычно загружаются так, чтобы позволить экипажу осмотреть их во время рейса.

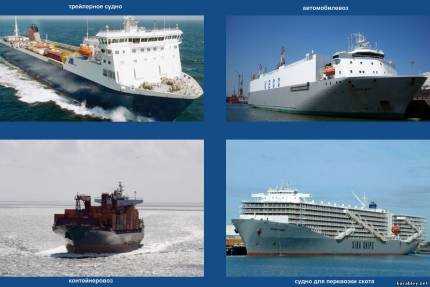

Суда типа «Ро-Ро» – ролкеры, трейлерные суда (Ro-Ro Vessels)

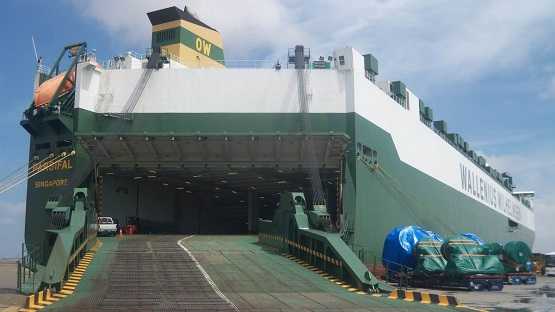

«Ро-Ро», или ролкеры – суда с горизонтальным способом обработки грузов, которые перевозят грузы на колесной площадке. Они бывают разных форм, включая автомобильные паромы и грузовые суда, перевозящие автомобильные прицепы. Основным типом, используемым для перевозки дорожных транспортных средств, является автомобильный перевозчик. Эти бортовые суда оснащены несколькими палубами для транспортных средств, включающими парковочные полосы. Грузоподъемность таких судов измеряется в CEU – эквивалентных автомобильных единицах. На сегодняшний день крупнейшие автомобильные перевозчики на плаву имеют вместимость более 6 000 CEU.
Суда для перевозки наливных грузов (Liquid Cargo Ships)
Эти суда, известные как танкеры, перевозят различные жидкие грузы. Танкеры были впервые разработаны в середине девятнадцатого века. Тогда использование железа позволило перевозить жидкости в больших количествах экономично и без утечек. Как и в случае с сухогрузом, экономия масштаба привела к увеличению размеров танкеров. Самые крупные существующие образцы имеют грузоподъемность более 400 000 тонн.
Танкеры разделены на отдельные баки, в которые груз перекачивают по трубопроводной системе. Многие танкеры также оснащены системами добавления инертного газа в цистерны. Это позволяет снизить риска возгорания и взрыва.
Нефтеналивные танкеры (Crude Carriers)
Крупнейшие суда на плаву – супертанкеры водоизмещением 160 000 тонн (Very Large Crude Carriers, VLCC) и супертанкеры водоизмещением свыше 400 000 тонн (Ultra Large Crude Carriers, ULCC). Эти суда предназначены для загрузки сырой нефти и ее транспортировки на нефтеперерабатывающие заводы по всему миру, где она может быть переработана в нефтепродукты. Крупнейшие перевозчики нефти часто загружаются и разгружаются на специальных терминалах.
Суда для перевозки химических грузов (Chemical Carriers):

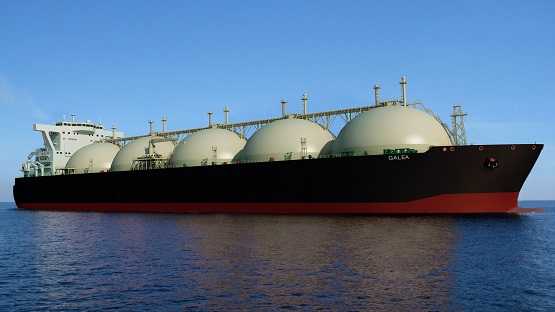

Суда для перевозки сжиженного газа (Liquefied Gas Carriers)
Изначально такие корабли были просто переоборудованными нефтяными танкерами, но затем превратились в специализированные суда. Грузовые танкеры, предназначенные для перевозки сжиженного нефтяного газа (СНГ) или сжиженного природного газа (СПГ) под давлением, обычно имеют сферическую форму и высокую прочность. Перевозчики СПГ, как правило, больше, чем те, которые перевозят сжиженный нефтяной газ. Самыми крупными перевозчиками СПГ являются суда «Q-Flex» с вместимостью газа до 266 000 кубических метров.
Специализированные суда (Specialised Cargoes)
Большинство типов грузов могут рассматриваться как специализированные из-за особых требований к погрузке, разгрузке или укладке. Однако многие подобные грузы перемещаются с такой регулярностью и легкостью, что термин «специализированный» приобретает новое значение. Для целей данной статьи это относится к грузам, которые либо трудно классифицировать как сухие или жидкие, либо к грузам, которые относительно трудно обрабатывать.
Пассажирские суда (Passenger Vessels)
Эта категория включает в себя все: как маленькие паромы с вместимостью до 10 человек, так и круизные лайнеры, способные перевозить более 6 000 пассажиров. Пожалуй, люди – самый специализированный груз из всех. Именно потребности и желания пассажиров обусловили конструкцию современных паромов и круизных судов.
Паромы, когда-то считавшиеся просто транспортным средством (способом передвижения) для большинства, теперь щедро оборудованы зонами отдыха, ресторанами, магазинами и развлекательными заведениями, особенно если паром находится на относительно длинном маршруте. Сами суда тоже стали больше. Например, Ulysees, курсирующий между Холихедом и Дублином, способен перевозить более 2 000 пассажиров.
Первые примеры того, как корабли совершали общественный «круиз», можно найти в девятнадцатом веке, но массовую популярность круизы приобрели лишь в конце двадцатого века. Многие круизные суда изначально были лайнерами, которые отправлялись в теплый климат во время сезонной непогоды на своих регулярных маршрутах. Возможно, последним из лайнеров является Queen Mary 2, который до сих пор регулярно ходит по трансатлантическому маршруту.
Сегодня пассажиры круизных судов требуют и ожидают широкий спектр услуг, включая казино, спортзалы, магазины, театры, кинотеатры, бассейны, рестораны и бары. Самые большие круизные суда могут быть до 360 м в длину и до 60 м в ширину. Популярными круизными районами являются Средиземноморье, Карибский бассейн и Скандинавия.
Суда для перевозки скота (Livestock Carriers)
Эти корабли часто переоборудуются из других типов судов и оснащены загонами для большого количества животных. Важнейшими критериями и при перевозке скота является обеспечение адекватной вентиляции, еды и воды. Также способность приемных сооружений в порту назначения обрабатывать груз. Некоторые перевозчики могут перевозить до 120 000 голов скота. Общий маршрут для перевозчиков скота – из Австралии и Новой Зеландии на Ближний Восток.

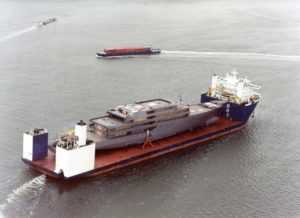

Суда для перевозки тяжеловесных грузов или Проектные грузовые суда (Heavy-lift/Project Cargo Vessels)
Эти суда, в основном построенные на заказ и специализируются на перевозке чрезвычайно тяжелых или громоздких объектов, таких как другие суда и крупные промышленные объекты. Некоторые тяжелые суда оснащены кранами большой грузоподъемности для погрузки в портах без возможности большой грузоподъемности. Другие типы являются полупогружными, что позволяет грузу перемещаться на место до того, как судно-тяжеловес снимает балласты, чтобы поднять груз из воды.
Известные случаи, когда использовались полупогружные тяжеловесные суда, — это возвращение в Великобританию десантного корабля «Сэр Тристрам» после Фолклендского конфликта и возвращение эсминца «Коул» в Соединенные Штаты после бомбардировки в Адене. Суда большой грузоподъемности также перевозили морские платформы со своей строительной площадки на буровую площадку.
Буксиры (Tugs)
Даже с появлением очень маневренных судов, буксир по-прежнему жизненно важен для морской промышленности. Современные буксиры обладают высокой маневренностью и силой тяги (тяговым усилием) свыше 100 тонн. Такие суда имеются в портах по всему миру, чтобы помочь в швартовке, развале и перемещении крупных или менее маневренных судов в пределах порта. Буксиры также используются для помощи наиболее маневренным судам в периоды плохой погоды или при перевозке опасных или загрязняющих грузов. Портовые буксиры также часто используются для перемещения внутри порта барж, плавучих кранов и персонала. Более крупные из них ожидают в стратегически важных местах, чтобы действовать в качестве спасательных буксиров, в том числе и в глубоководных районах.
cargotime.ru
Типы судов — отечественная классификация
Основным признаком отечественной классификации судов является его назначение. Все гражданские суда, в зависимости от их назначения, подразделяют на транспортные, промысловые, служебно-вспомогательные и суда технического флота.
ТРАНСПОРТНЫЕ СУДА
Транспортные суда составляют основное ядро морского и речного флота. Они предназначаются для перевозки различных грузов и пассажиров и подразделяются на грузовые, пассажирские, грузопассажирские и специальные транспортные суда.
типы грузовых судов
Грузовые суда разделяют на два основных класса — сухогрузные и наливные, к которым, в свою очередь, относятся суда различных типов и назначений.
ТИПЫ СУХОГРУЗНЫХ СУДОВ
Класс сухогрузных судов включает сухогрузные суда общего назначения и специализированные суда — для перевозки определенных грузов.
СУХОГРУЗНЫЕ СУДА общего назначения предназначены для перевозки генеральных грузов и являются наиболее распространенным типом судов.
Сухогрузные суда (сухогрузы) имеют просторные грузовые трюмы, занимающие основную часть корпуса, и обычно две палубы (малые суда — однопалубные, большие — двух- и трехпалубные). Машинное отделение, как правило, с дизельной установкой, расположено в корме или сдвинуто в нос на один-два грузовых трюма. Каждый трюм имеет грузовой люк (иногда два), закрываемый металлическими закрытиями с механизированным приводом. В качестве грузовых средств применяют краны или стрелы грузоподъемностью до 10 тонн; для тяжеловесных грузов применяют грузовые стрелы грузоподъемностью от 30 до 200 тонн. На многих современных сухогрузных судах оборудуют один рефрижераторной трюм для перевозки скоропортящихся грузов и диптанк для перевозки жидких пищевых масел. Речные сухогрузные суда, независимо от их размера, обычно имеют только один грузовой трюм — для удобства погрузочно-разгрузочных работ.

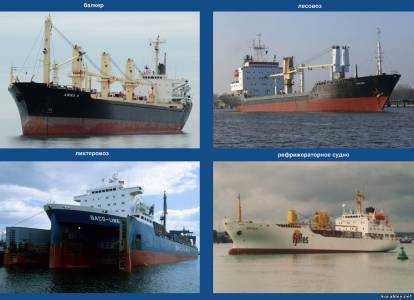

К СПЕЦИАЛИЗИРОВАННЫМ СУХОГРУЗНЫМ СУДАМ относятся рефрижераторные, контейнерные, трейлерные суда, суда для перевозки навалочных грузов, лесовозы, суда для перевозки автомашин, скота и др.

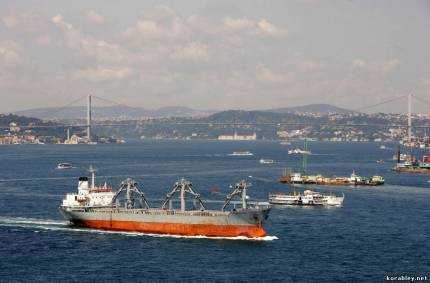

РЕФРИЖЕРАТОРНЫЕ СУДА предназначены для перевозки скоропортящихся продуктов (рыбы, мяса, фруктов). Их грузовые трюмы имеют надежную теплоизоляцию и холодильные установки, обеспечивающие охлаждение трюмов. В зависимости от рода перевозимого груза в трюмах поддерживается температура от +5 до -25° С.
Некоторые рефрижераторы имеют мощные холодильные установки, обеспечивающие не только поддержание заданной температуры, но и быстрое замораживание груза. Такие суда называют производственно-транспортными рефрижераторами. Суда, предназначенные для перевозки фруктов (банановозы) имеют усиленную вентиляцию трюмов.
Грузоподъемность рефрижераторных судов достигает 8000-12000 тонн. Скорость хода несколько выше, чем у сухогрузных судов общего назначения, так как скоропортящиеся грузы требуют быстрой доставки к месту назначения.
КОНТЕЙНЕРНЫЕ СУДА (контейнеровозы) предназначены для перевозки грузов, заранее упакованных в специальные большегрузные контейнеры, вес которых с грузом составляет 10-20 тонн. Грузоподъемность контейнеровозов составляет от 8000 до 20000 тонн, скорость хода 30 узлов.
Благодаря тому, что в грузовые трюмы укладывают не штучный груз различного размера и веса, а стандартные контейнеры, погрузочно-разгрузочные операции на контейнерных судах выполняются в 10 раз быстрее, чем на обычных сухогрузных судах.
Контейнерные суда отличаются большим раскрытием палубы над грузовыми трюмами, что исключает такую трудоемкую операцию, как горизонтальное перемещение груза в трюме. В качестве грузовых средств на контейнерных судах (фидерные контейнеровозы) применяют обычно катучие козловые краны грузоподъемностью 20-25 тонн. На некоторых контейнерных судах, обслуживающих постоянную линию, грузовое устройство вообще отсутствует. В этих случаях грузовые операции выполняют терминальными средствами — портальными кранами.
Разновидностью контейнеровозов являются суда для перевозки плавучих контейнеров-барж, называемых ЛИХТЕРОВОЗАМИ. Такие баржи грузоподъемностью 250-300 тонн выгружают с судна непосредственно на воду, после чего их отбуксировывают к причалу грузополучателя. В связи с тем, что контейнерные перевозки, особенно выгодные при смешанном сообщении (железная дорога — автомашина — судно), позволяют доставлять груз от отправителя к получателю с минимальными затратами при перегрузках с одного вида транспорта на другой и обеспечивать при этом хорошую сохранность груза. Контейнеровозы получили в последние годы широкое развитие и являются наиболее перспективным типом сухогрузного судна.

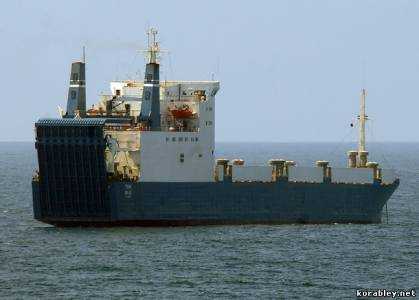

ТРЕЙЛЕРНЫЕ СУДА служат для перевозки грузов, находящихся в так называемых трейлерах автоприцепах (суда типа Ро-Ро). Груз, размещенный в колесных прицепах, можно погрузить (или выгрузить), вкатывая или выкатывая трейлеры на судно и обратно в течение очень короткого времени — за несколько часов вместо нескольких суток на обычном сухогрузе. Грузоподъемность трейлерных судов составляет от 1000 до 10000 тонн, скорость хода 20-26 узлов. Как и контейнерные, трейлерные суда в последнее время получают большое распространение. Некоторые новые суда этого типа приспосабливают для одновременной перевозки трейлеров (в трюмах) и контейнеров (на верхней палубе). Такие суда называют контрейлерными.
СУДА ДЛЯ ПЕРЕВОЗКИ НАВАЛОЧНЫХ ГРУЗОВ предназначены для перевозки руды, рудных концентратов, угля, минеральных удобрении, строительных материалов, зерна и т. п. Эти грузы составляют около 70% всех перевозимых морем сухих грузов, поэтому количество судов для перевозки навалочных грузов быстро растет и составляет уже более 20% от тоннажа всего мирового морского транспортного флота.
Суда для навалочных грузов (балкеры) подразделяют на рудовозы, суда, перевозящие наиболее тяжелый груз, суда для легкого груза и универсальные. Некоторые из этих судов могут иметь двойное назначение, например, в одном направлении перевозят навалочный груз, а в обратном — автомобили, или туда — руду, а обратно — нефть (нефтерудовозы).
Суда данного типа — однопалубные, с машинным отделением и надстройкой, расположенными в корме. От других сухогрузных судов они отличаются большой грузоподъемностью до 150000 тонн и относительно невысокой скоростью хода около 14-16 узлов.
Грузовые трюмы имеют, как правило, в нижней и верхней частях наклонные стенки, обеспечивающие самораспределение груза (самоштивку) как в продольном, так и в поперечном направлении. Цистерны, находящиеся между этими стенками и бортом, предназначены для приема водяного балласта, количество которого обычно значительно больше, чем на сухогрузных судах общего назначения. Некоторые суда имеют в грузовых трюмах продольные переборки, уменьшающие крен при смещении груза на борт, а второе дно имеет утолщенный настил и подкрепления, позволяющие производить грузовые операции грейфером.
Подавляющее число судов для навалочных грузов не имеет грузовых устройств и их грузят и разгружают портовыми средствами; на остальных применяют либо поворотные, либо катучие козловые краны. Некоторые суда оборудуют ленточными транспортерами, позволяющими автоматически выгружать груз из трюма (саморазгружающиеся суда).

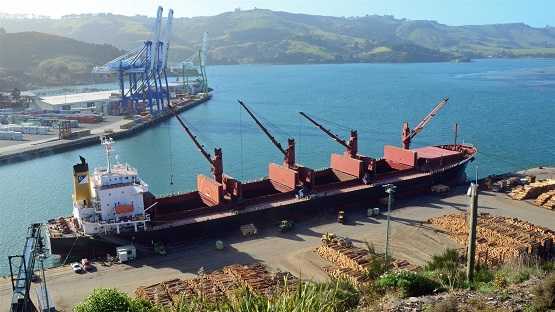

ЛЕСОВОЗЫ предназначены для перевозки лесных грузов — круглого леса и пиломатериалов. От сухогрузных судов общего назначения лесовозы отличаются меньшей скоростью хода (13-15 узлов), наличием — независимо от размеров судна только одной палубы и усиленными ледовыми подкреплениями, позволяющими им заходить в порты Полярного бассейна, откуда, в основном, и вывозят лес.
Усиленная верхняя палуба и люковые закрытия обеспечивают перевозку значительного количества груза (около трети) на открытой палубе. Лесовозы обычно даже в полном грузу принимают водяной 6алласт (около 10 процентов от грузоподъемности) для обеспечения остойчивости, поэтому они имеют балластные отсеки большой емкости.
Существуют и безбалластные лесовозы, но при рейсе без леса они испытывают порывистую качку, что нежелательно. В последнее время лес начинают перевозить в пакетах. Такой способ перевозки позволяет более чем вдвое сократить стоянку под грузовыми операциями. Лесовозы-пакетовозы имеют большие по размерам люки и высокопроизводительные грузовые устройства (краны поворотные или катучие козловые, краны стрелы).

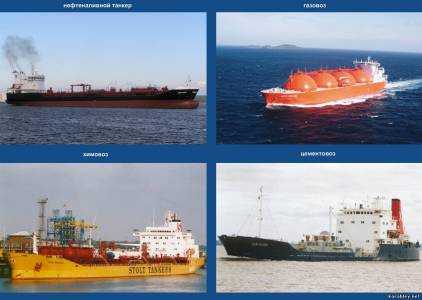

ТИПЫ НАЛИВНЫХ СУДОВ
Тип наливных судов разделяют на: танкеры для перевозки сырой нефти и нефтепродуктов (мазута, бензина, дизельного топлива, керосина и тому подобное), суда для перевозки сжиженных газов (газовозы), химикалиев (кислоты, расплавленной серы и прочее) — химовозы, а также прочих жидких грузов (водолеи, виновозы, цементовозы).
ТАНКЕРЫ
Танкеры относятся к одному из наиболее распространенных типов транспортных судов на их долю приходится около 40% мирового тоннажа транспортного флота.
Танкер представляет собой однопалубное судно с кормовым расположением машинного отделения и надстройки. Грузовая часть танкера делится поперечными и одной, двумя или тремя продольными переборками на грузовые отсеки, называемые грузовыми танками. Часть танков отводят для водяного балласта, который танкер всегда принимает в обратном рейсе.
Грузовую часть в носу и в корме отделяют от соседних помещений узкими непроницаемыми для нефти и газов сухими отсеками называемыми коффердамами.
В нос от машинного отделения располагают насосное отделение с грузовыми насосами для разгрузки судна от нефти. Для сообщения между кормовой надстройкой и палубой бака, на которой расположено якорно-швартовное устройство, оборудуют переходной мостик. Некоторые большие танкеры строят без переходного мостика, его заменяют настилом дорожки вдоль верхней палубы, а электротрассы, которые обычно прокладывают по переходному мостику, в этом случае тянут в металлических трубах.
Танкеры, являющиеся особо опасными в пожарном отношении, оборудуют надежными противопожарными системами.
Грузоподъемность танкеров колеблется в больших пределах от 1000 тонн у танкеров-раздатчиков до 400000 тонн у гигантских супертанкеров, являющихся крупнейшими в мире судами. Размеры танкеров зависят от их грузоподъемности. Речные танкеры имеют грузоподъемность от 150 до 5000 тонн и скорость хода 10-20 км/ч. Грузоподъемность речных наливных барж достигает 12000 тонн.
ГАЗОВОЗЫ

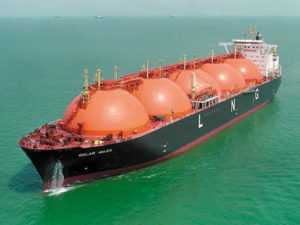

Газовозы предназначены для перевозки сжиженных природных и нефтяных, т.е. выделяющихся при добыче нефти газов — метана, пропана, бутана, аммиака. Эти газы, являющиеся превосходным топливом и ценным сырьем для химической промышленности, перевозят в сжиженном состоянии, в охлажденном состоянии (в изолированных цистернах) или под давлением.
В отличие от танкеров, грузовые танки которых образуют элементы конструкции корпуса, газовозы имеют вкладные грузовые цистерны — цилиндрические (вертикальные или горизонтальные), сферические или прямоугольные. Газовозы, предназначенные для перевозки сжиженного природного газа метана, который перевозятся в охлажденном состоянии (до -161,5° С), имеют только прямоугольные цистерны с надежной изоляцией.
Для выполнения грузовых операций газовозы оборудуют грузовой системой, состоящей из насосов, компрессоров, трубопроводов и промежуточной цистерны. Так как в грузовые цистерны принимать водяной балласт запрещается, на газовозах оборудуют балластные цистерны (в двойном дне или по бортам).
Транспортировка сжиженных газов связана с повышенной взрывоопасностью груза. Во избежание образования взрывоопасных газо-воздушных смесей на газовозах предусмотрена надежная вентиляция и компрессорных отделений, располагаемых в носу, и сигнализация об образовании опасных концентраций газа. Для тушения пожаров обычно применяют углекислотную систему.
В настоящее время быстро развивается класс комбинированных судов, то есть судов, приспособленных дли перевозки нескольких определенных родов груза, что очень выгодно при встречных морских перевозках, так как исключает порожние балластные пробеги. К этому классу грузовых судов относятся нефтерудовозы, хлопколесовозы и тому подобные.

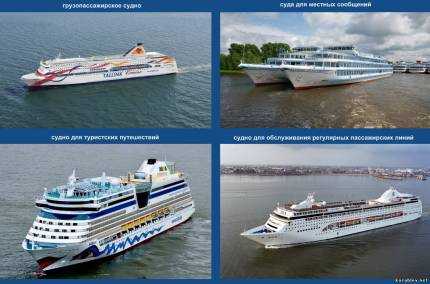

типы пассажирских и грузопассажирских судов
Класс пассажирских судов включает суда, предназначенные для перевозки пассажиров. Иногда пассажирские каюты предусматривают и на обычных грузовых судах, но пассажирским судно считается в том случае, если оно берет на борт более 12 пассажиров. Если же на таком судне принятый груз составляет более 40 процентов от общей грузоподъемности, то судно называют грузопассажирским.
По назначению пассажирские суда подразделяют на суда для обслуживания регулярных линий, суда для туристских путешествий, суда для массовых перевозок людей и суда местного сообщения.
типы судов для обслуживания регулярных пассажирских линий
Это пассажирские суда, совершающие рейсы между заданными портами по определенному расписанию. Особый интерес здесь представляют трансокеанские пассажирские лайнеры, рассчитанные на 2000-3000 пассажиров водоизмещением до 100000 тонн и скоростью хода 30 узлов.
суда для туристских путешествий
Пассажирские суда для туристских путешествий (круизов) получившие особенно широкое распространение в последнее время, имеют более умеренные скорости хода (18-22 узлов) и имеют большие размеры.
Речные пассажирские суда обслуживающие регулярные линии или используемые для речных прогулок размещают на борту до 600 пассажиров и имеют скорость хода около 27 км/час.
На современных океанских пассажирских судах всем пассажирам предоставляют одно-, двух-, трех-, четырехместные каюты или пентхаусы со всеми удобствами. Для отдыха и развлечений пассажиров имеются салоны, комнаты игр, спортивные залы, плавательные бассейны, рестораны, кафе, тематические клубы и прочее.
Отличительной особенностью крупных пассажирских судов является наличие нескольких палуб и платформ в корпусе, и многоярусной развитой надстройке. Особое внимание уделяется обеспечению безопасности плавания — спасательным средствам, противопожарным мероприятиям, обеспечению непотопляемости. Практически все пассажирские суда оборудуются успокоителями качки.
суда для местных сообщений
К судам для местных сообщений относят как небольшие пассажирские суда и катера, так и крупные суда, рассчитанные на 500-600 пассажиров. В настоящее время широкое распространение получили быстроходные суда со скоростью хода до 40 узлов, рассчитанные на 600 пассажиров, а также пассажирские суда на воздушной подушке.
типы специальных транспортных судов
Класс специальных транспортных судов включает различные паромы, транспортные суда и буксиры-толкачи.

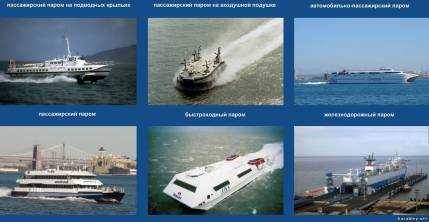

МОРСКИЕ ПАРОМЫ бывают железнодорожные, железнодорожно-автомобильные, автомобильно-пассажирские и пассажирские. Они служат для перевозки железнодорожных вагонов, автомобилей, а также пассажиров на паромных переправах, связывающих сухопутные дорожные артерии. Кроме того, широкое распространение получили автомобильно-пассажирские паромы — для морских путешествий.
Внешне морские паромы схожи с пассажирскими судами и отличаются наличием специальных грузовых палуб.
ЖЕЛЕЗНОДОРОЖНЫЕ ПАРОМЫ имеют одну грузовую палубу, а автомобильные паромы — одну-две. Но так как погрузка автомобилей на палубу осуществляется обычно с берега на уровне одной из палуб, то для перевода их на другую палубу используют лифт или наклонные съезды — пандусы.
На железнодорожных паромах въезд на грузовую палубу осуществляют с кормы, на автомобильных — с кормы, с носа или борта. Входные проемы (лацпорты) закрывают откидными крышками. На некоторых автомобильных паромах откидывается в носу часть конструкции корпуса — так называемый откидной нос. Пассажирские помещения, включающие сидячие и спальные места в зависимости от длительности рейса, а также салоны, бары, рестораны на судах-паромах располагают в надстройке. Паромы имеют обычно два поста управления (в носу и корме), успокоители качки и подруливающие устройства для обеспечения хорошей маневренности при швартовках.
Грузоподъемность современных паромов колеблется от 200 до 60000 тонн. Средний АВТОМОБИЛЬНО-ПАССАЖИРСКИЙ ПАРОМ вмещает около 200 автомашин и 1000 пассажиров, железнодорожный — до 50 вагонов.
ТРАНСПОРТНЫЕ БУКСИРЫ И БУКСИРЫ-ТОЛКАЧИ служат движущим средством для самоходных и несамоходных судов, в основном на внутренних водных путях, где грузы перевозят на баржах, лихтерах, секционных составах и прочее.
В отличие от транспортных буксиров буксиры-толкачи осуществляют движение несамоходных судов методом толкания и буксировки.
типы судов:
AfrikaansAlbanianArabicArmenianAzerbaijaniBasqueBelarusianBulgarianCatalanChinese (Simplified)Chinese (Traditional)CroatianCzechDanishDetect languageDutchEnglishEstonianFilipinoFinnishFrenchGalicianGeorgianGermanGreekHaitian CreoleHebrewHindiHungarianIcelandicIndonesianIrishItalianJapaneseKoreanLatinLatvianLithuanianMacedonianMalayMalteseNorwegianPersianPolishPortugueseRomanianRussianSerbianSlovakSlovenianSpanishSwahiliSwedishThaiTurkishUkrainianUrduVietnameseWelshYiddish⇄AfrikaansAlbanianArabicArmenianAzerbaijaniBasqueBelarusianBulgarianCatalanChinese (Simplified)Chinese (Traditional)CroatianCzechDanishDutchEnglishEstonianFilipinoFinnishFrenchGalicianGeorgianGermanGreekHaitian CreoleHebrewHindiHungarianIcelandicIndonesianIrishItalianJapaneseKoreanLatinLatvianLithuanianMacedonianMalayMalteseNorwegianPersianPolishPortugueseRomanianRussianSerbianSlovakSlovenianSpanishSwahiliSwedishThaiTurkishUkrainianUrduVietnameseWelshYiddish
English (auto-detected) » Russian
korabley.net
Типы морских судов
Сухогрузные суда общего назначения являются наиболее распространенным типом и предназначены для доставки генеральных грузов, а также негабаритных и крупнотоннажных. Они оснащены кранами и стрелами для погрузочно-разгрузочных работ. Грузы могут быть упакованы самыми различными способами – в ящиках, в тюках, в бочках и т.д. Сухогрузы (сухогрузные суда) имеют две палубы и объемные грузовые трюмы, которые занимают основную часть корпуса. В качестве погрузочной техники применяются краны грузоподъемностью до 200 тонн. Как правило, на современных судах такого типа есть один рефрижераторный трюм, предназначенный для перевозки грузов с определенным температурным режимом.
Специализированные сухогрузные суда транспортируют однородные грузы и называются по типу перевозимого груза — лесовозы, контейнерные, рефрижераторные, скотовозы, ролкеры, балкеры.
Морские рефрижераторные суда используются для перевозки продуктов (овощи, мяса, фруктов). Их грузоподъемность достигает 8-12 тысяч тонн. Грузовые трюмы таких судов оборудованы холодильными установками и имеют хорошую теплоизоляцию. В зависимости от требования клиента в трюмах может поддерживаться температура от +6 до -20o С.
Некоторые морские рефрижераторные суда имеют очень мощные холодильные установки, которые способны не только поддерживать необходимую температуру, но и осуществить быстрое замораживание товара (производственно-транспортные морские рефрижераторные суда). Некоторые суда, которые предназначены для перевозки овощей и фруктов, имеют усиленную вентиляцию грузовых трюмов.
Контейнерные суда (контейнеровоз) предназначен для транспортировки груза, упакованного в стандартный ISO контейнер. Длина контейнерного судна колеблется от 80 до 400 м, грузоподъемность — 8 – 20 тысяч тонн, вместимость — 250 — 18 тыс. контейнеров. Такие суда могут быть настолько автоматизированы, что экипаж может составлять всего 10-14 человек.
Трюм морского контейнеровоза оснащен вертикальными направляющими, которые облегчают загрузку морских контейнеров (контейнера ставятся один на другой) и исключают их смещение при качке судна. После загрузки контейнеров в трюмы, их загружают на палубу, там они крепятся специальными приспособлениями: штангами, цепями, талрепами.
Погрузочно-разгрузочные работы проходят в десятки раз быстрее, чем в сухогрузных судах общего назначения, так как в трюмы грузят стандартные морские контейнеры с грузом, а не штучные грузы — различных габаритов и тоннажа. Разгрузка такого судна происходит с использованием портовой грузоподъемной техники — козловые краны грузоподъемностью до 25 тонн.
Разновидностью контейнеровозов являются лихтеровозы — суда для транспортировки плавучих барж. Такие баржи, грузоподъемностью 370-2000 тонн, выгружают с лихтеровоза на воду, после чего буксируют к необходимому причалу. Лихтеровозы используют в тех местах, где большие суда не проходят по какой либо причине.
Ролкеры (трейлерные суда, судно типа ро-ро) тип грузовых транспортных судов, с возможностью горизонтальной погрузки техники, на колесной базе, через откидную корму — грузовые и легковые автомобили, ж/д вагоны и т.д. Техника загружается на судно самозаездом или с помощью терминальных тягачей грузоподъемностью до 30 тонн. Грузоподъемность таких судов — 1 – 10 тысяч тонн. Основным преимуществом ролкера считается высокая скорость загрузки/выгрузки. Корпус ролкера загружается накатной техникой, а палуба используется для перевозки морских 20- и 40- футовых контейнеров. Ролкер является по своей сути паромом, только грузовым.
Балкер — это тип судна для перевозки навалочных и насыпных грузов без тары, используется для перевозки угля, стройматериалов, зерновых, песка, щебня, руды. Балкеры, это однопалубные суда, от других отличаются большой грузоподъемностью (около 150 тысяч тонн) и небольшой скоростью хода. Трюмы балкеров имеют наклонные стенки (нижняя и верхняя часть) для самораспределение сыпучего груза. Большинство таких судов не имеют погрузочных устройств, их загружают с помощью портовой погрузочной техники. Некоторые балкеры оснащают ленточными транспортерами, которые выгружают из трюма груз, так называемые саморазгружающиеся суда.
Лесовозы — служат для доставки леса (кругляка) и пиломатериалов, как правило – однопалубные. Морские лесовозы усиленны ледовыми подкреплениями, которые позволяют заходить в порты Полярного бассейна.
Танкер является наиболее распространенным видом транспортных судов, используется для транспортировки нефтепродуктов и прочих наливных грузов. Танкер, это однопалубное судно, его грузоподъемность достигает до 400 тысяч тонн. Верхняя палуба такого судна оснащена множеством труб, через которые происходит налив и слив груза. Грузовая часть таких судов делится поперечными и продольными переборками на грузовые танки (отсеки), которые заполняются наливным грузом. Танкер имеет насосное отделение, с помощью которого происходит разгрузка наливного груза. Такие суда оснащены двойным дном и двойными бортами — для предотвращения попадания груза в окружающею среду. Некоторые суда такого типа могут одновременно перевезти до 5 типов наливных грузов. Разгрузка танкеров происходит возле далеко выступающих причалов, от которых идут нефтепроводы к берегу.
Газовозы осуществляют перевозки различных газов (пропан, метан, аммиак), которые перевозятся в сжиженном состоянии. Морские газовозы имеют вкладные цистерны цилиндрической, прямоугольной и сферической формы. Например, газовозы, для доставки метана, который перевозится при температуре до -160 oС, имеют цистерны прямоугольной формы. Морские газовозы оборудованы насосами, системой трубопроводов, компрессорами — для выполнения разгрузочных операций.
Морские паромы бывают пассажирские, автомобильно-
железнодорожные, железнодорожные, автомобильно-пассажирские, которые связывают наземные дорожные магистрали. Они предназначены для перевозки ж/д вагонов, автопоездов, пассажиров. Их грузоподъемность колеблется от 300 до 60 тысяч тонн. Для заезда техники на морской паром используются кормовые и носовые рампы, а также бортовые лацпорты. Паром может иметь несколько палуб, колесная техника перемещается по ним с помощью лифтов или по аппарелям. На паромах имеются пассажирские помещения, бары, рестораны, развлекательные центры для пассажиров. В
среднем, автомобильно-пассажирский паром способен перевезти 150-200 автомобилей и 900-1000 пассажиров, а железнодорожный — до 50 ж/д вагонов. Для выгрузки автомобилей из парома используют сквозную систему- заезд и выезд колесной техники через разные ворота.
Морской ж/д паром
Буксир, Буксир-Толкач – это движущее средство для несамоходных и самоходных судов. Буксиры-толкачи, в отличие от буксиров, приводят в движение несамоходные суда.
Особым типом транспортных судов являются морские скотовозы. Такими судами являются «Stella Deneb», «Becrux». Becrux может перевезти одним рейсом около 16 тысяч голов скота, Stella Deneb — 22 тысячи голов. Becrux имеет девять палуб для скота, «Stella Deneb» — шесть. Доставка скота на судно происходит с помощью автопоездов-скотовозов или железнодорожным составом. Морские суда для перевозки скота оборудованы мощной системой вентиляции, состоящей из нескольких десятков вентиляторов. Корм для животных находится в спецхранилище, которое состоит из бункеров. Функция бункеров заключается в доставки корма на палубы судна. Из каждого бункера корм подается на множество конвейеров, которые доставляют его «потребителю».
В случае падежа скота его выбрасывают за борт – где туша станет добычей для морских хищных рыб.
www.glg-russia.ru
В зависимости от вида груза для его морской транспортировки подбирается и тип судна. Морские гражданские суда бывают промышленными и транспортными. Транспортные, в свою очередь разделяются на наливные – танкеры, газовозы, и сухогрузы. Сухогрузы могут быть судами общего назначения и специализированными – контейнеровозы, лесовозы, балкеры, ролкеры, рефрижераторные суда. Есть специальные суда – паромы и буксиры, а также грузопассажирские. К отдельной группе относятся суда технического флота. Помимо вышеуказанных, существуют множество других судов, тип которых зависит от района плавания, грузоподъемности и класса двигателя.
Сухогрузные суда общего назначения – самый распространенный тип. Такие суда предназначены для перевозки генеральных грузов, негабаритных и крупнотоннажных, в том числе для перевозки негабаритного оборудования. Для проведения погрузочно-разгрузочных работ они оборудованы кранами и стрелами. Грузы могут иметь любую упаковку – ящики, бочки, тюки и т.д. Сухогрузные суда располагают двумя палубами и объемными грузовыми трюмами, в том числе рефрижераторными.
Специализированные сухогрузные суда предназначены для транспортировки однородных грузов, от названия которых и происходит тип судов – контейнеровозы, лесовозы, рефрижераторные, ролкеры, балкеры, скотовозы.
Морскими рефрижераторными судами перевозят продукты питания. Грузоподъемность таких судов – 8 – 12 тысяч тонн. Их грузовые трюмы оборудованы холодильными установками, в которых можно поддерживать температуру от +6 до -20 градусов Цельсия, имеют усиленную вентиляцию для сохранности фруктов и овощей. Производственно-транспортные морские рефрижераторные суда способны замораживать свежую продукцию.
Контейнеровозы предназначены для транспортировки упакованного в стандартный ISO контейнер груза. Контейнерное судно имеет грузоподъемность 8 – 20 тысяч тонн, длину – 80 – 400 м, вместимость – 250 – 18 000 контейнеров. Благодаря высокой автоматизации таких судов их экипаж может состоять из 10 – 14 человек. Контейнеризация грузов облегчает максимально быстрое и безопасное экспедирование в порту СПб и других российских и зарубежных портах.
Трюмы контейнеровозов оснащены вертикальными направляющими для облегчения загрузки морских контейнеров друг на друга и исключения их смещения при качке судна. Кроме трюмов контейнеры грузят также на палубу, закрепив их штангами, цепями, талрепами. Загрузка таких судов очень быстрая, производится с использованием козловых кранов.
Лихтеровозы – разновидность контейнеровозов, используются для транспортировки плавучих барж. Баржи выгружаются с лихтеровоза прямо на воду для дальнейшей буксировки к причалам. Такую систему применяют в тех портах, где нет возможности для прохода к причалам больших судов.
Ролкеры – грузовые паромы, трейлерные суда типа Ро-Ро имеют возможность горизонтальной погрузки колесной техники – автомобилей, сельхозтехники, ж/д вагонов и др. Техника сама либо с помощью терминальных тягачей заезжает на судно. Грузоподъемность ролкеров – 1 – 10 тысяч тонн, обладают высокой скоростью загрузки/выгрузки. В его корпус загружают накатные грузы, а палубу используют для перевозки контейнеров.
Балкеры – однопалубные суда для бестарной перевозки навалочных и насыпных грузов – угля, щебня, руды, стройматериалов, зерновых, песка и др. Имеют большую грузоподъемность (около 150 тысяч тонн) и невысокую скорость хода. Большинство балкеров не оснащены погрузочными устройствами, и грузы в них загружают портовой погрузочной техникой. Некоторые из них имеют ленточные транспортеры для выгрузки грузов из трюмов.
Лесовозами, как правило, однопалубными судами, доставляется лес и пиломатериалы.
Танкеры – однопалубные суда грузоподъемностью до 400 тысяч тонн используются для транспортировки нефтепродуктов и других наливных грузов. На их верхней палубе имеется множество труб для налива и слива груза с помощью насоса. Танкеры оснащены двойными бортами и двойным дном для предотвращения выливания грузов в окружающую среду. Благодаря поперечным стенкам грузового отсека некоторые такие суда могут одновременно транспортировать до 5 типов наливных грузов. Разгружаются танкеры возле далеко выступающих причалов.
Газовозы осуществляют морские перевозки различных сжиженных газов. Они имеют вкладные цистерны прямоугольной, цилиндрической или сферической формы. Для выполнения разгрузочных операций морские газовозы оборудованы системой трубопроводов, насосами и компрессорами.
Морские паромы предназначены для перевозки автопоездов, ж/д вагонов, пассажиров. Грузоподъемность их колеблется от 300 до 60 тысяч тонн. Техника на морской паром заезжает через носовые и кормовые рампы, бортовые лацпорты. У парома может быть несколько палуб. Автомобильно-пассажирский паром в среднем способен перевезти 900 – 1000 пассажиров и 150 – 200 автомобилей, а железнодорожный – около 50 вагонов.
Морские скотовозы способны перевозить за один рейс до 22 тысячи голов живого скота. Животные доставляются на судно с помощью автопоездов-скотовозов либо железнодорожным составом. Такие суда оборудованы мощной системой вентиляции, а корм из спецхранилища подается конвейерами.
Буксир и буксир-толкач – это движущие средства для самоходных и несамоходных судов. С помощью буксов-толкачей приводятся в движение несамоходные суда.
canavara-group.ru
Типы морского и речного транспорта – судов
Сухогруз
Сухогруз – универсальное судно для перевозки тарно-штучных и проектных грузов. Они оснащены кранами и стрелами, что обеспечивает произвести погрузку-выгрузку в любом порту. Погрузка выполняется в трюма и на палубу. Принимаются к перевозке грузы в ящиках, в мешках, в бочках, также отдельные места – прокат, оборудование, техника, в том числе негабаритные и тяжеловесные. К сухогрузам относятся рефрижераторные суда, позволяющие перевозить грузы под температурным режимом.
Танкер
Танкер – специализированное судно для транспортировки жидких (наливных) грузов и сжиженных газов. По конструкции это однопалубные суда, в которых грузовые емкости – танки (бочки). В целях дополнительной безопасности от разлива груза, суда строятся с двойным бортами и дном. Многие суда оснащены мощными насосными и компрессорными станциями. К танкерам относят газовозы – для перевозки сжиженных газов и химовозы – для перевозки жидких химических грузов. С развитием промышленности танкерный флот стабильно развивается. Грузоподъемность до 400 000 тонн.
Контейнеровоз
Контейнеровоз – узкоспециализированный тип судна для перевозки контейнеров. Конструкционно трюма и палуба имеют специальные ячейки – для размещения контейнеров. Грузовые операции по погрузке и выгрузке выполняются на контейнерных терминалах. Вместимость судов от 150 до 19300 TEU. У контейнеровозов максимальные требования к безопасности крепления и размещения контейнеров, скорости передвижения судов, операциям по погрузке-выгрузке в портах. Обычно, закрепляются за фиксированным маршрутом – линейный сервис.
Балкер
Балкеры предназначены для морской / речной перевозки навалочных и насыпных грузов. Это, как правило, однопалубные суда с большими трюмами. Большинство не имеют погрузо-разгрузочных устройств и зависят от портовых сооружений. Основная часть судов имеют универсальную специализацию перевозки грузов, но встречаются узкоспециализированные, как углевозы, зерновозы, цементовозы, рудовозы и т.д. По размеру и грузоподъемности балкеры классифицируются: Мини-балкеры (дедвейтом до 10 000 тонн), Handysize / Хендисайз (10 000-35 000 тонн), Handymax и Supramax / Хендимакс и Супрамакс (35 000-60 000 тонн), Panamax и New Panamax / Панамакс и Нью Панамакс (около 65 000 тонн), Capesize / Кепсайз (свыше 150 000 тонн).
Ролкер / Паром
Ролкер – морское / речное судно с горизонтальным методом загрузки по рампе или аппарели. Предназначены для перевозки любого груза «на колесах» – автомобили, трейлеры, железнодорожные вагоны и др. Погрузка-выгрузка может быть с кормовой, бортовой или носовой части палубы. Паромы могут быть пассажирско-грузовыми, когда ролкер исключительно грузовым морским судном. Традиционно используются на постоянных маршрутах между двумя и более портами. Грузоподъемности до 60 000 тонн.
lanemax.top
Типы кораблей
Барк — (гол. bark), морское парусное транспортное судно (3-5 мачт) с прямыми парусами на всех мачтах, кроме бизань-мачты, несущей косые паруса. Первоначально барк был небольшим торговым кораблем, предназначенным для каботажного плаванья. Но потом размеры этого типа постепенно увеличивались. Барки серийно строились до 30-х гг. XX в., их водоизмещение доходило до 10 тыс. тонн. Два самых крупных современных парусников «Крузенштерн» и «Седов» являются 5-ти мачтовым барком.
Барка — (итал., исп. barca, фр. barquc), первоначально это было парусное гребное беспалубное рыбацкое, иногда каботажное судно, появившиеся в первые в Италии в VII в. В последствии барка превратилась в легкое быстроходное судно, распространенное в странах Западной Европы в эпоху позднего средневековья, строившиеся по типу галеры. Еще позднее на барках исчезли весла и они стали полностью парусными судами, с двумя мачтами, которые несли фок, фор-марсель (фок-мачта) и грот, марсель (грот-мачта). Интересной особенностью было то, что бизань была установлена прямо на грот-мачте. Барки были преимущественно каботажными торговыми судами.
Варшип — (англ. warship — военный корабль). Судя по изображению и характеристикам в игре, это тот же фрегат. Вообще же военными кораблями со средины XVI столетия назывались корабли среднего и большого водоизмещения, построенные специально для военных целей.
Галеон — (исп. galeon), парусный военный корабль XVI — XVII вв. Имел в среднем длину около 40м., ширину 10-14м., транцевую форму, вертикальные борта, 3-4 мачты. На фок- и грот- мачтах ставились прямые паруса, на бизань-мачте — косые, на бушприте — блинд. Высокая кормовая надстройка имела до 7 палуб, где были размещены жилые помещения. Артиллерийское. вооружение состояло из 50-80 пушек, расположенные как правило на 2 палубах. Галеоны обладали невысокой мореходностью из-за высоких бортов и громоздких надстроек.
Каравелла — (итал. caravella), морской однопалубный парусный корабль с высокими бортами и надстройками в носу и корме. Распространен в XIII — XVII вв. в странах Средиземноморья. Каравеллы вошли в историю, как первые корабли которые пересекли Атлантику, совершали плаванья вокруг мыса Доброй Надежды и на которых был открыт Новый Свет. Характерные особенности каравелл — высокие борта, глубокая седловатость палубы в средней части судна и смешанное парусное вооружение. Корабль имел 3-4 мачты которые либо все несли косые паруса либо на фок- и грот- мачтах ставили прямые паруса. Латинские паруса на косых реях грот- и бизань-мачты позволяли судам ходить круто к ветру.
Каракка — (фр. caraque), большое парусное судно, распространенное в XIII — XVI вв. и применявшиеся для военных и торговых целей. Имела длину до 36м. и ширину 9.4м. и до 4 палуб. Развитые надстройки на носу и корме, и 3-5 мачт. Борта были закруглены и немного загибались в внутрь, такие борта затрудняли абордаж. Кроме того на кораблях применялись абордажные сетки, мешавшие воинам врага попасть на судно. Фок- и грот- мачты несли прямое вооружение (грот и фок), бизань-мачты — косое. На фок- и грот- мачтах часто дополнительно ставили марсели. Артиллерийское. вооружение состояло из 30-40 пушек. К первой половине XV в. времени каракка стала наиболее крупным, совершенным и вооруженным судном.
Корвет — (фр. corvette), быстроходный парусный военный корабль XVIII — XIX вв. Корабль имел парусное вооружение такое же как и фрегат за единственным исключением: к блинду сразу были добавлены кливер и бом-кливер. Предназначался для разведывательной, дозорной и посыльной службы. Артиллерийское вооружение до 40 пушек, расположенных на одной палубе.
Линейный корабль — в парусном флоте XVII — XIX вв. наиболее крупный боевой корабль, имел 3 мачты с полным парусным вооружением. Обладал сильным артиллерийским вооружением от 60 до 130 пушек. В зависимости от количества пушек корабли подразделялись на ранги: 60-80 пушек — третий ранг, 80-90 пушек — второй ранг, 100 и выше — первый ранг. Это были огромные, тяжелые, маломаневренные корабли с большой огневой мощью.
Пинасс — (фр. pinasse, англ. pinnace), небольшое парусное судно типа флейта, но отличавшийся от него менее вогнутыми шпангоутами и плоской кормой. Передняя часть корабля заканчивалась почти прямоугольной поперечной переборкой, простирающейся по высоте от палубы до полубака. Такая форма передней части судна просуществовала до начала XVIII века. Пинасс был длиной до 44 м, имел три мачты и мощный бушприт. На грот- и фок-мачтах поднимали прямые паруса, на бизань-мачте — бизань и над нею крюйсель, а на бушприте — блинд и бом-блинд. Водоизмещение пинассов 150 — 800 т. Предназначались они в основном для торговых целей. распространен в странах Сев. Европы в XVI — XVII вв. Имело плоскую корму, 2-3 мачты, служило в основном для торговых целей.
Пинк — (гол. pink), промысловое и торговое судно XVI — XVIII вв. На Северном море имело 2, а на Средиземном 3 мачты с косыми парусами (шпринтовое парусное вооружение) и узкую корму. Имел на борту до 20 пушек небольшого калибра. Как пиратское судно использовался в основном на Северном море.
Флейт — (гол. fluit), морское парусное транспортное судно Нидерландов XVI — XVIII веков. Имело борта с развалом выше ватерлинии, которые вверху были завалены внутрь, закругленную корму с надстройкой, небольшую осадку. Палуба имела седловатость и была довольна узка, что объяснялось тем, что ширина палубы являлось решающим фактором при определении размера пошлины Зундской таможней. На фок- и грот-мачтах стояли прямые паруса (фок, грот. и марсели), а на бизань-мачте — бизань и топсель. На бушприте ставили блинд, иногда бом-блинд. К XVIII в. над марселями появились брамсели, над топселем — крюйсель. Первый флейт был построен в 1595 году в г. Хорне, центре судостроения Голландии. Длина этих судов в 4 — 6 и более раз превышала их ширину, что позволяло им ходить под парусами уже довольно круто к ветру. Впервые в рангоуте были введены изобретенные в 1570 году стеньги. Высота мачт теперь превосходила длину судна, а реи, наоборот, стали делать укороченными. Так возникли небольшие, узкие и удобные в обслуживании паруса, что позволило сократить общее число верхней команды. На бизань-мачте выше обычного косого паруса поднимали прямой парус крюйсель. На флейтах впервые появился штурвал, что облегчило перекладку руля. Флейты начала XVII века имели длину около 40 м, ширину около 6,5 м, осадку 3 — 3,5 м, грузоподъемность 350 — 400 т. Для самообороны на них устанавливали 10 — 20 пушек. Экипаж состоял из 60 — 65 человек. Эти суда отличались хорошими мореходными качествами, высокой скоростью и большой вместимостью и потому использовались главным образом в качестве военно-транспортных. На протяжении XVI-XVIII веков флейты занимали господствующее положение среди торговых судов на всех морях.
Фрегат — (гол. fregat), трехмачтовый парусный корабль XVIII — XX вв. с полным корабельным парусным вооружением. Первоначально на брушприте был блинд, позже добавили кливер и бом-кливер, еще позднее блинд убрали, а вместо него установили мидель-кливер. Экипаж фрегата составлял 250 — 300 человек. Корабль многоцелевого назначения, использовался для сопровождения торговых караванов или единичных судов, перехвата торговых кораблей неприятеля, дальней разведки и крейсерской службы. Артиллерийское вооружение фрегатов до 62 пушек, расположенных на 2 палубах. От парусных линейных кораблей фрегаты отличались меньшими размерами и артиллерийским. вооружением . Иногда фрегаты включались в боевую линию и носили название линейных.
Шлюп — (гол. sloep), корабли бывали нескольких типов. Парусный 3 мачтовый военный корабль XVII — XIX вв. с прямым парусным вооружением. По размерам занимал промежуточное положение между корветом и бригом. Предназначался для разведывательной, дозорной и посыльной службы. Также были одномачтовые шлюпы. Использовались для торговли и рыболовства. Распространенные в Европе и Америке в XVIII — XX вв. Парусное вооружение состоит из гафельльного или бермудского грота, гафельного топселя и кливера. Иногда дополнительно снабжали еще одним кливером и стакселем.
Шнява — (гол. snauw), небольшое парусное торговое или военное судно, распространенное в XVII — XVIII вв. Шнявы имели 2 мачты с прямым парусами и бушприт. Главной особенностью шнявы являлась шняв- или трисель-мачта. Это была тонкая мачта, стоявшая на палубе в деревянном блоке сразу за грот-мачтой. Топ ее крепили железным бугелем или поперечным деревянным брусом на (или под) задней стороне грот-марса. Шнявы, находившиеся на военной службе, обычно называли корветами или военными шлюпами. Часто они не несли шняв-мачту, а на ее месте от задней стороны топа грот-мачты был проведен трос , который на палубе набивали найтовом на юферсах. Бизань крепили к этому штагу, причем гафель был неподъемным. Длина шнявы была 20 — 30 м, ширина 5 — 7,5 м, водоизмещение около 150 т, экипаж до 80 человек. Военные шнявы вооружались 12 — 18 пушками малого калибра и использовались для разведки и посыльной службы.
Шхуна — (англ. schooner), парусное судно с косыми парусами. В первые появились в Северной Америке в XVIII в. и имели 2-3 мачты первоначально только с косыми парусами (гафельные шхуны). Они обладали такими достоинствами как большая грузоподъемность, возможность ходить очень круто к ветру, имели на борту меньшую команду, чем требовали суда с прямым парусным вооружением, и поэтому получили широкое распространение в самых различных модификациях. Шхуны не использовались как военные парусники, но у пиратов пользовались популярностью.
Об этом стоит знать:
