Плоттер чем отличается от принтера – Чем отличается плоттер от принтера

Чем отличается плоттер от принтера

Даже обращающийся на «ты» с офисной техникой и компьютерной электроникой человек сегодня может не знать, чем отличается плоттер от принтера. Путаницей в терминах мы обязаны как производителям, так и рынку. Дело в унификации технологий и адаптации маркетинга к лексикону обывателя: одни и те же устройства именуют широкоформатными принтерами и плоттерами, причем последние в сочетании с определением «режущий» применяются и для обозначения каттеров.

  • Сравнение
  • Таблица

Изначально плоттерами назывались устройства, используемые для автоматического вычерчивания на носителях большого формата карт, схем и любой другой графики. Фактически они заменили собой графиков, которым не приходилось больше от руки создавать высокоточные изображения. Естественно, просчитывался и выстраивался чертеж на компьютере.

Плоттер

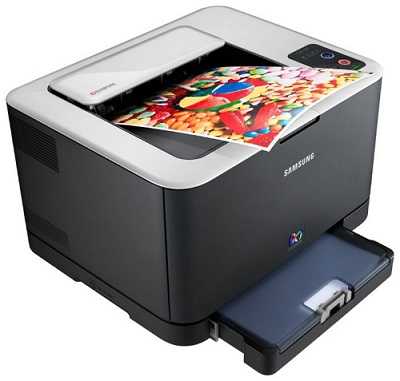

Принтеры – устройства печати для вывода изображения или текста на материальный носитель малыми тиражами, без создания печатной формы. Офисные и домашние модели работают с носителями размера от A4 (редко А3), а в отдельную категорию выделяют широкоформатные принтеры, позволяющие распечатывать информацию на листах и рулонах от А0 до А3.

Принтер

Как видим, отличие плоттера от принтера состоит в способе вывода изображения: первый вычерчивает (plotter с англ. – «построитель кривых»), второй печатает. Однако эту разницу уже можно перенести в категорию исторических: рисовать устройствам приходится все реже – процесс невыгоден.

Сегодня необходимости линейно вычерчивать графику нет, а высокая точность и детальность изображения достигается программно и средствами печатных технологий. Поэтому плоттеры-графопостроители, выводящие векторные чертежи, отходят в прошлое, а их именем часто называют широкоформатные принтеры, которые пришли им на смену.

Сравнение

Если говорить о векторном графопостроителе, то конструктивные отличия от принтера представляются весьма значительными. Печатающая головка такого рода устройств наносит красящий элемент по заранее заданной траектории линейно, как это делает человек с карандашом в руке. В качестве печатного элемента применяются перья с непрерывной подачей чернил, а в некоторых моделях (уже сняты с производства) можно было использовать обычные чертежные карандаши. Расход материалов при подобном способе вывода изображения минимален, однако процесс получается весьма медленным. Сегодня такие плоттеры применяются исключительно в инженерных системах, и большинство разработчиков программ автоматического проектирования адаптируют свои продукты уже к возможностям широкоформатных принтеров.

Именно эти аппараты позволяют распечатывать растровое изображение на носителях большого формата (до А0). Конструктивно от офисных принтеров они отличаются только габаритами (могут достигать нескольких метров в длину) и способом подачи. Если обычно мы загружаем листы А4, то широкоформатная печать предполагает использовать материалы, свернутые в рулон. В этом случае ограничивается только ширина, а длина готовой продукции бывает любой. Многие модели таких плоттеров снабжаются резаком для автоматического отсечения листа по достижении нужного размера.

Кроме того, существуют еще и планшетные плоттеры – устройства, позволяющие печатать на жестких поверхностях. У них чернильный блок сам проходит над неподвижно закрепленным листом, нанося и закрепляя изображение. Таким образом создают рисунки на стекле, гофрокартоне, фанере, шпоне. Размер носителя, как правило, не превышает в этом случае А2, а сами аппараты массивные, с напольной установкой в зависимости от типа материала.

Так же, как обычные принтеры, плоттеры могут быть лазерными (преимущественно используются в инженерных и архитектурных системах) и струйными (самый распространенный тип для малотиражной полиграфии). Для печати на термобумаге часто применяются устройства прямого вывода, не нуждающиеся в расходных материалах.

Перед офисными и домашними принтерами, как правило, ставятся простые задачи: вывод приемлемого качества изображения или текста. Полиграфия требует более тонких настроек, так что плоттеры позволяют регулировать самые разные параметры печати вручную или автоматически.

И последнее, в чем разница между плоттером и принтером проявляется особенно значимо для обывателя: стоимость широкоформатных устройств может доходить до 60000 $ в зависимости от уровня цветности печати и максимально возможного формата. Оборудование для печати обычных плакатов, постеров и репродукций А3 или А2 обойдется в среднем около 1000 $. А обычный домашний принтер можно приобрести за 50 $. Это (ну и габариты, конечно) делает широкоформатные устройства обитателями студий и полиграфических центров, но никак не офисов.

В отличие от широкоформатных аппаратов, режущий плоттер (каттер) не предназначен для печати. Технологически он гораздо ближе к традиционным графопостроителям, однако вместо пишущего блока имеет режущий. Используется эта техника для прорезывания и перфорирования материала при создании, к примеру, лекал, выкроек, наклеек. Некоторые модели позволяют заменить нож фломастером или грифелем, в итоге вы получаете рисунок.

к содержанию ↑

Таблица

ПлоттерПринтер
Традиционно – векторный графопостроитель, вычерчивающий изображение; в современных реалиях – широкоформатный принтерУстройство печати без создания печатной формы; обычно имеется в виду офисный или домашний аппарат
Размер может достигать нескольких метров в длину, есть напольные вариантыНастольные компактные аппараты
Предназначен для распечатки изображений форматов А3 – А0Работает с форматами А4 и меньше
Перьевой плоттер используется для создания чертежей, лазерный – в системах автоматизированного проектирования, струйный – в малотиражной полиграфииПрименяется для распечатки документов
Могут быть планшетными: материал, на который наносится изображение, жестко закрепленТип подачи бумаги в современных принтерах всегда барабанный
Работают с носителями, свернутыми в рулоныРаботают преимущественно с листами
Более гибкая и тонкая настройкаМинимум настраиваемых параметров

thedifference.ru

Чем отличается плоттер от принтера? Основные отличия!

Производители оргтехники не стоят на месте, находясь в постоянном поиске новых решений и инновационных технологий. На рынке появляются новые варианты оборудования для домашнего и профессионального пользования, и обычный потребитель не всегда понимает – что это и для чего.

Многие слышали о таком устройстве, как плоттер, но до сих пор не разобрались в отличиях между ним и обычным принтером.

Принтер или плоттер

Принтер – это самостоятельное устройство, которое устанавливается вне пределов системного блока и предназначается для вывода цифровой информации на твердые носители. Обычно в роли носителей выступает офисная бумага, но продвинутые модели позволяют распечатывать информацию на этикетки, баннеры, пленку, рулоны, картон и т.д. Стандартный формат печати у принтеров равен А4/А5. Существуют и широкоформатные аппараты, обеспечивающие печать форматов А3-А0.

Плоттер (графопостроитель) – это оборудование, применяемое для автоматического вычерчивания любой графической информации в высокой точностью на листах формата до А0 или на кальке.

Отличие принтера от плоттера

Итак, главное отличие плоттера от принтера состоит в способе вывода документа на печать: в первом случае документ вычерчивается, во втором – печатается. Однако сегодня эта особенность оборудования утратила свою актуальность, поскольку высокая точность и детальность графической информации достигается с помощью компьютерных программ и высоких технологий печати. Поэтому плоттерами принято считать обычные широкоформатные принтеры.

Что касается конструкции, плоттеры в отличие от принтеров обладают значительными габаритами (иногда длина составляет нескольких метров) и способом подачи бумаги: при печати на принтере мы сами загружаем листы А4, плоттер же использует для печати рулоны, которые ограничены лишь по ширине.

Большинство моделей плоттеров оснащаются резаком, который автоматически отсекает листы нужного размера.

Существуют также плоттеры планшетного типа, которые печатают информацию на поверхностях с высоким показателем жесткости. В таких аппаратах блок с чернилами сам двигается над неподвижно зафиксированным листом, нанося изображение. Таким образом удается получать рисунки на стеклянных, гипсокартонных, шпонированных, фанерных поверхностях. В этом случае размер носителя обычно не превышает формат А2, а само оборудование очень громоздкое.

Для вывода на печать изображения на термобумагу нет необходимости в использовании расходных материалов – используются аппараты прямого вывода.

И самым важным отличием между этими видами оборудования является стоимость: цена на аппараты для широкоформатной печати в зависимости от параметров и качества может доходить до 60 тысяч долларов, в то время как обычный домашний принтер стоит около 50 долларов.

Наш интернет-магазин Трикветра предлагает большой выбор печатного оборудования для домашнего и профессионального использования от мировых брендов. Менеджеры с радостью ответят на все вопросы и помогут и определиться с выбором.

www.trikvetra.ru

Чем принтер отличается плоттера? Различия, классификация

Обновлено 24.09.2017

Спрос на цифровые фотоуслуги стремительно растет, все чаще появляются новые варианты оборудования для широкоформатной печати. Однако прежде, чем входить в жизнь с новыми технологиями, нужно разобраться со старыми, ведь не каждый человек до сих пор знает, в чем заключается отличие принтера от плоттера.

Что такое принтер и что такое плоттер?

лазерный принтер

Принтер – периферийное устройство, размещенное вне системного блока, предназначенное для вывода информации на твердые носители, чаще всего на бумагу. Процесс преобразования информации для дальнейшей фиксации результатов называется вывод на печать, а документ, вышедший в результате всех действий – распечатка. Чаще всего принтеры ограничиваются печатью на формате А4 (а также А5).

Плоттер, или, по-другому, графопостроитель – это аппарат для автоматического вычерчивания с высококачественной точностью рисунков, рабочих чертежей и прочей графической информации на бумаге размером до A0, или на кальке.

Большой принтер – плоттер!

Классификация принтеров и плоттеров по принципу работы печатающего механизма:

  • Матричные принтеры. Печать в таком устройстве будет идти с помощью матрицы, встроенной в ее печатающий узел. Матричные принтеры надежны, практичны и долговечны, но у них ограниченные качество печати и количество цветов;
  • Струйные принтеры.
    Существует два способа распыления чернил: пьезоэлектрический метод и метод газовых пузырьков.  Цветная печать происходит за счет смешивания нескольких цветов в конкретных пропорциях. Эти устройства недороги и легки в использовании, дают возможность отпечатывать документ в цвете и с более хорошим качеством;
  • Лазерные принтеры. Чаще всего в лазерных принтерах основной узел печати – подвижный барабан, наносящий изображение на бумагу. За счет этого, отпечатанный документ имеет высокое разрешение.

Как и принтеры, плоттеры можно подразделить на лазерные и струйные.

  • Лазерные плоттеры являются незаменимыми помощниками тогда, когда нужно печатать большие объемы документации или печатать с быстрой скоростью. Они применяются в системах автоматического проектирования;
  • Струйные плоттеры используют для отпечатывания фотографий, различного рода чертежей, малотиражной полиграфии и иных, похожих задач.

Различия между принтером и плоттером

Основное отличие принтера от плоттера заключается в цене. Стоимость широкоформатных плоттеров доходит до 100 000$. Она зависит от качества, цветности печати, и максимально возможного формата.

А достойный домашний принтер можно купить за 100$. Поэтому плоттеры чаще всего являются обитателями специализированных печатных студий и центров.

Если говорить о разнице между струйными устройствами, имеющими в своем составе одинаковые части, то это, в первую очередь, механизмы, отвечающие за подачу бумаги и перемещения каретки. У плоттера они имеют наиболее высокие уровни производительности и надежности.

Немаловажным конструктивным отличием принтера от плоттера является способ нанесения красящего элемента. У векторного графопостроителя этот процесс происходит линейно, по заранее заданной траектории. Такие устройства используются в инженерных системах, позволяют распечатывать растровое изображение большого формата. От простых принтеров они отличаются и габаритами с вариантом подачи. Здесь используются материалы, свернутые в рулон, поэтому длина готовой продукции может быть абсолютно любой.

Кроме того, плоттеры требуют более гибкой и точной настройки, а принтеры отлично работают с минимумом настраиваемых параметров. Плоттеры могут достигать нескольких метров в длину, существуют напольные устройства. Принтеры же являются настольными компактными аппаратами.


Пожалуйста, оцените статью:


tehnika-soveti.ru

❶ Как печатать на плоттере 🚩 как на плоттере распечатать 🚩 Комплектующие и аксессуары

Плоттер – это особый вид принтера, который рассчитан именно для широкоформатной печати графики. Этот большой принтер печатает линии без мельчайших разрывов, что идеально подойдет для создания чертежей любого размера для инженерных и архитектурных нужд.

Обычно плоттеры достаточно массивны по размерам ввиду своей специфики. Следовательно, и расходники у них большого размера, а, значит, затраты значительны. Такие принтера используют только на производствах и любых учреждениях, которые могут позволить себе подобные расходы, а также имеют необходимую площадь для этого громоздкого, но необходимого оборудования.

Плоттер делят на два типа: струйные и лазерные. Обычная краска применяется в струйном, а в лазерном – порошковая специальная смесь. В установке используются специальные патроны.

Многие думают, что плоттеры печатают сплошной линией. На самом деле это не так. Плоттер просто рисует пиксели настолько близко, что они создают единое целое. Это дает особую высокую точность. Также и цвета печатаются отчетливей и лучше, что отлично подходит для рисунков большого формата.

Инженеры и архитекторы по долгу службы всегда используют плоттер для печати своих графиков и схем. Из-за своей точности он идеально подходит для этой работы. Нередко его используют и для печати больших рисунков, плакатов и знаков. Благодаря отличной точности и цветопередачи плоттер создает насыщенные и четкие рисунки.

Принтер не способен к большим форматам и высокой точности в отличие от плоттера. В этом и есть их разница. Если для обычной печати текста и рисунков среднего качества подойдет принтер, то там, где необходимо именно создать высокоточный чертеж, график или рисунок, в игру вступает именно плоттер и с легкостью справляется с проблемой.

Услуги печати на плоттере также можно найти не на производстве, а в какой-нибудь полиграфической фирме в городе, но такая печать стоит недешево. Поэтому чаще всего там заказывают печать широкоформатной рекламы, объявлений и плакатов маркетинговые фирмы. Некоторые плоттеры устанавливают и в учебных заведениях, если имеется на то нужда.

Обычный же обыватель не имеет ни площади для размещения этого монстра, ни денег на покупку и расходы, ни работы, которую стоит печатать таким образом. Поэтому в обычном магазине редко встретишь этот широкоформатный принтер в продаже.

www.kakprosto.ru

Что лучше - плоттер или пирнтер? Советы професионалов.

Для копирования и печати чертежей используют не принтер, а специальное устройство – графопостроитель, которое получило название плоттер. В таких устройствах пишущий инструмент перемещается по заданной траектории. Поэтому плоттеры способны рисовать графические элементы: точку, прямую, отрезок прямой, дугу, прямоугольник, эллипс и т.д. Эти приборы могут отображать текст, но каждую букву они воспринимают как набор точек, отрезков и дуг.

Виды и особенности современных плоттеров

Изображения может быть разным по формату. Обычно чертежи печатаются на формате А0, но также может использоваться формат А4. Это еще одно отличие плоттера от принтера. Большие размеры для принтеров не доступны.

По способу подачи листов бумаги плоттеры бывают рулонными и планшетными. В планшетных устройствах листы бумаги укладываются стопкой и по одному передаются на стол с печатающей кареткой. Головка струйного плоттера аналогична головке, которую устанавливают в принтеры для печати векторной графики и в обычные струйные принтеры.

В плоттере рулонного типа листы бумаги помещают на барабан. Головка устройства перемещается по барабану, который при этом вращается. Эти устройства помогают сэкономить пространство, когда нужно напечатать чертежи большого формата.

Еще плоттеры могут отличаться по виду пера. Эти перья могут быть в виде шариковой ручки, керамического карандаша, фломастера. Для разных видов чертежей используют свой вид пера.

Внешний интерфейс – главное отличие плоттера от обычного принтера

На современных плоттерах устанавливается функциональный внешний интерфейс. В отличие от принтера интерфейс плоттера позволяет «разговаривать» с прикладной программой. С его помощью можно устанавливать количество цветов, повторяемость позиционирования, ускорение головки, формат бумаги, точность позиционирования, выбирать требуемый язык.

Кроме того, плоттеры могут быть пишущими и режущими. Во втором случае вместо головки находится лазерный или механический резак.

Ни одно печатающее устройство не может работать без краски или чернил. Любому пользователю приходится сталкиваться с необходимостью заправить картридж. Сделать это самостоятельно можно, если изучить инструкции по заправке картриджей с подробным описанием и картинками на форуме workoffice.ru. На этом сайте вы также сможете найти адреса центров по обслуживанию печатающих устройств.

Оцените статью: Поделитесь с друзьями!

smages.com

Плоттер от принтера чем отличаются?

Плоттер - это то же принтер, только широкоформатный. Допустим, дома плоттер не поставишь. Места много занимает, да и ни к чему он для домашних нужд. Разве что у Вас дома студия печати фотографий) Плоттеры в основном используют инженеры, дизайнеры. Вообще больше можете почитать на оригиналам. нет.

Графопострои́тель, пло́ттер — устройство для автоматического вычерчивания с большой точностью рисунков, схем, сложных чертежей, карт и другой графической информации на бумаге размером до A0 или кальке. Графопостроители рисуют изображения с помощью пера (пишущего блока). Лазерные принтеры Технология — прародитель современной лазерной печати появилась в 1938 году — Честер Карлсон изобрёл способ печати, названный электрография, а затем переименованный в ксерографию. Принцип технологии заключался в следующем. По поверхности фотобарабана коротроном (скоротроном) заряда, либо валом заряда равномерно распределяется статический заряд, после этого светодиодным лазером (либо светодиодной линейкой) на фотобарабане снимается заряд, — тем самым на поверхность барабана помещается скрытое изображение. Далее на фотобарабан наносится тонер. Тонер притягивается к разряженным участкам поверхности фотобарабана, сохранившей скрытое изображение. После этого фотобарабан прокатывается по бумаге, и тонер переносится на бумагу коротроном переноса, либо валом переноса. После этого бумага проходит через блок термозакрепления для фиксации тонера, а фотобарабан очищается от остатков тонера и разряжается в узле очистки. Струйные принтеры Принцип действия струйных принтеров похож на матричные принтеры тем, что изображение на носителе формируется из точек. Но вместо головок с иголками в струйных принтерах используется матрица, печатающая жидкими красителями. Картриджи с красителями бывают со встроенной печатающей головкой — в основном такой подход используется компаниями Hewlett-Packard, Lexmark. Фирмы Epson, Canon производят струйные принтеры, в которых печатающая матрица является деталью принтера, а сменные картриджи содержат только краситель. Сублимационные принтеры Термосублимация (возгонка) — это быстрый нагрев красителя, когда минуется жидкая фаза. Из твёрдого красителя сразу образуется пар. Чем меньше порция, тем больше фотографическая широта (динамический диапазон) цветопередачи. Пигмент каждого из основных цветов, а их может быть три или четыре, находится на отдельной (или на общей многослойной) тонкой лавсановой ленте (термосублимационные принтеры фирмы Mitsubishi Electric). Печать окончательного цвета происходит в несколько проходов: каждая лента последовательно протягивается под плотно прижатой термоголовкой, состоящей из множества термоэлементов. Эти последние, нагреваясь, возгоняют краситель. Точки, благодаря малому расстоянию между головкой и носителем, стабильно позиционируются и получаются весьма малого размера. Матричные принтеры Изображение формируется печатающей головкой, которая состоит из набора иголок (игольчатая матрица), приводимых в действие электромагнитами. Головка передвигается построчно вдоль листа, при этом иголки ударяют по бумаге через красящую ленту, формируя точечное изображение. Этот тип принтеров называется SIDM (англ. Serial Impact Dot Matrix — последовательные ударно-матричные принтеры). Выпускались принтеры с 9, 12, 14, 18 и 24 иголками в головке. Основное распространение получили 9-ти и 24-х игольчатые принтеры. Качество печати и скорость графической печати зависит от числа иголок: больше иголок — больше точек. Принтеры с 24-мя иголками называют LQ (англ. Letter Quality — качество пишущей машинки). Существуют монохромные 5 цветные матричные принтеры, в которых используется 4 цветная CMYK лента. Смена цвета производится смещением ленты вверх-вниз относительно печатающей головки. Скорость печати матричных принтеров измеряется в CPS (англ. characters per second — символах в секунду).

Раньше карандаш бегал, сейчас практически ни чем, технология та же что и в чепяторе, только формат больше, ну и стоит нехило. На работе используется струйный рулонник НР, тот же струйник только "хитрый"


orgtehnika-master.ru

Что такое плоттер и чем он отличается от обычного принтера. Часть 1

Привет, друзья!

Многие из нас видели чертежи на листах бумаги больших размеров или рекламные плакаты. Многие слышали слово  «плоттер», но не знали, что это такое.

 Что такое плоттер?

Плоттер – это такая здоровенная громоздкая штуковина, которая может занимать половину комнаты небольших размеров.

Чего только не придумает человеческий ум!

Первые плоттеры (или графопостроители) представляли собой устройства для вычерчивания чертежей, графиков и диаграмм на листах бумаги большого формата — А1, А0 и более.

Они применялись, в основном, в инженерных кругах.

Такие плоттеры представляли собой планшет с кареткой, которая могла перемещаться в двух направлениях (по координатам X и Y) с помощью соответствующих электродвигателей.

В каретке устанавливались карандаши или перья (и, соответственно, емкости с чернилами для них), которые чертили линии на листе бумаги, закрепленном в плоскости планшета. Эта система призвана была заменить однообразный и медленный труд чертежника, колдовавшего у кульмана с карандашом в руке.

Существовали и существуют и другие конструкции плоттеров, например, лазерные (последние, кстати, очень дороги).  Говоря далее «плоттер», мы будем иметь в виду струйный плоттер. Такой струйный плоттер представляет собой, по существу, струйный принтер  большого формата.

Когда говорят о струйных принтерах, то в большинстве случаев имеют в виду технику, которая печатает на листах формата А4, А3 или А3+ (чуть больше, чем А3).

Если говорят о плоттерах – то подразумевают технику, которая печатает на листах формата А2, А1, А0 и более или на бумажной ленте.

Разумеется, плоттер может печатать и мелкие изображения, которые уместились бы на листе формата А4. Но не имеет смысла покупать его только для такой работы, так как стоит он существенно дороже принтера.

 Как устроен плоттер

Струйный плоттер имеет в своем составе, с одной стороны, те же составные части, что и струйный принтер :

  • печатающую головку (или несколько),
  • механизмы перемещения каретки с печатающей головкой и подачи бумаги,
  • устройства позиционирования (энкодерные датчики),
  • сервисную станцию для очистки головок,
  • систему подачи чернил, оптические и механические датчики,
  • источник вторичного электропитания, который вырабатывает напряжения для электронных и механических узлов плоттера.

В то же время, механизмы подачи бумаги и перемещения каретки обладают существенно более высокими производительностью и надежностью и повышенным ресурсом.

И в целом плоттер  отличается от принтера тем, что имеет ресурс, превышающий ресурс принтера в разы.

 Позиционирование печатающей головки

Положение каретки с головкой определяется, как и в струйных принтерах, с помощью энкодерной ленты, которая неподвижно закреплена по пути движения каретки (параллельно направляющей, по которой двигается каретка).

Энкодерная лента представляет собой тонкую узкую ленточку из прозрачного и гибкого материала (пластика), на которой перпендикулярно нанесены узкие черные непрозрачные штрихи.

В каретке имеется соответствующий оптический датчик (оптопара), которая, как и вся каретка, движется при печати вдоль энкодерной ленты. Оптопара представляет собой излучающий (светодиод) и светоприемный (фотодиод) элементы, выполненные в едином конструктиве.

При движении световой поток от светодиода периодически прерывается непрозрачными штрихами энкодерной ленты. Сигнал, снимаемый с фотодиода и подающийся в схему управления, представляет собой серию импульсов.

Чем дальше каретка с головкой отъехала от начального положения, тем больше импульсов поступит в схему управления, которая, учитывая это, принимает дальнейшее решение — как именно управлять механизмом перемещения каретки.

 Система подачи бумаги

Механизм подачи бумаги также имеет энкодерный датчик – диск, который обычно располагается в левой части плоттера. Принцип действия тут такой же – чем больше непрозрачных штрихов пересекло световой поток, тем на большее количество шагов была подана бумага.

В механизме подачи бумаги может использоваться шаговый электродвигатель. Он отличается от обычного двигателя постоянного тока, в частности, тем, что его ротор не вращается непрерывно-постоянно, а принимает ряд дискретных положений.

При подаче импульса управления ротор поворачивается  на строго определенный угол, который зависит от конкретного конструктивного исполнения. Этот угол может быть достаточно малым. Поэтому и бумага подается пошагово, т.е. как бы «рывками».

Во время протяжки бумаги (при загрузке или выгрузке) эти «рывки» следуют один за другим достаточно часто, и поэтому создается впечатление плавной подачи.

 Выравнивание печатающих головок струйного плоттера

Так же, как и принтеры даже невысокого класса, плоттер имеет возможность выполнить такую операцию, как выравнивание головок.

Дело в том, что многие модели плоттеров термоструйной печати  (например, серии Design Jet фирмы HP) имеют раздельные головки.

Каждая из них печатает одним цветом и имеет не очень высокий ресурс, т.е. является, по сути дела, расходным материалом.

После замены головок необходимо точно совместить цветовые отпечатки всех головок. Для этого плоттер сначала печатает цветную картинку в виде периодически повторяющихся геометрических фигур.

Затем с помощью оптического датчика, встроенного в каретку, он осуществляет проход каретки над напечатанной областью и, улавливая отраженный луч от этой области, вносит коррективы в дальнейшую работу. Эти и другие настройки запоминаются в памяти.

В памяти плоттера хранится еще много чего…

В заключение первой части отметим, что термоструйная головка имеет ограниченный ресурс работы.

Электронной схеме известен этот ресурс, так же как и ресурс всех остальных узлов и блоков плоттера. Необходимо периодически контролировать эти данные и своевременно менять изношенные детали.

Необязательно менять головку сразу после того, как наступил износ в 100%. Как правило, она еще может поработать какое-то время. Менять надо тогда, когда качество печати заметно ухудшится из-за выхода из строя некоторых сопел. Предварительно хорошо бы сделать очистку печатающих сопел.

Мы кратко рассмотрели сходство струйного плоттера со струйным принтером. Во второй половине статьи мы рассмотрим отличия. Будет интереснее!
