Сигнализаторы комбинации приборов «ГАЗель Next»

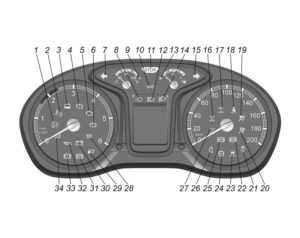

Расшифровка значков комбинации приборов «ГАЗель Next».



1. Сигнализатор (оранжевый) засорения сажевого фильтра.

Информирует водителя о состоянии сажевого фильтра.

2. Сигнализатор (оранжевый) высокой температуры системы выпуска.

Информирует водителя о засоренности сажевого фильтра.

3. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.

При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.

4. Сигнализатор (красный) критической неисправности двигателя.

Кратковременно загорается при включении приборов (зажигания). При отсутствии неисправностей загорается при включении приборов (зажигания) и непрерывно горит 2-5 секунд, затем гаснет.

При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, отказ газ-педали, критическая неисправность электронного блока) при которой необходимо немедленно прекратить движение и остановить двигатель.

5. Сигнализатор (оранжевый) MIL.

Кратковременно загорается при включении приборов (зажигания). Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.

При непрерывном горении сигнализатора необходимо провести диагностику системы управления двигателем на предприятии технического обслуживания.

После устранения неисправности сигнализатор продолжает гореть в течение четырех циклов пуска двигателя, затем гаснет.

6. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.

При исправной системе управления сигнализатор загорается после включения приборов (зажигания) и непрерывно горит в течение 2-5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.

При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.

7. Сигнализатор (зеленый) включения левых указателей поворота.

8. Сигнализатор (белый) включения дневных ходовых огней.

9. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.

Кратковременно загорается при включении приборов (зажигания). При непрерывном горении сигнализатора необходимо немедленно остановить двигатель определить и устранить причину перегрева.

10. Сигнализатор (зеленый) включения габаритных огней.

11. Сигнализатор (красный) «STOP».

Загорается одновременно с одним из аварийных сигнализаторов красного цвета. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.

Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом указывает на требование остановки пассажирами (нажатие кнопки в салоне).

12. Сигнализатор (синий) включения дальнего света фар.

13. Сигнализатор (оранжевый) минимального резерва топлива в баке.

Загорается при положении поплавка уровня топлива в районе 8 литров.

14. Сигнализатор (зеленый) включения ближнего света фар.

15. Сигнализатор (зеленый) включения правых указателей поворота.

16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.

17. Сигнализатор (оранжевый) включения блокировки дифференциала переднего моста или резервный.

18. Сигнализатор (красный) не пристегнутых ремней безопасности или резервный.

19. Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.

20. Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.

21. Сигнализатор (оранжевый) отключения системы стабилизации курсовой устойчивости или резервный.

22. Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.

Загорается при включении приборов (зажигания) и гаснет через несколько секунд.

Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.

Автомобиль должен быть проверен на предприятии технического обслуживания. Эксплуатация автомобиля до устранения данной неисправности не допускается.

23. Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.

Загорается при включении приборов (зажигания) и гаснет через несколько секунд.

Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.

Автомобиль должен быть проверен на предприятии технического обслуживания.

24. Сигнализатор (зеленый) включения пониженной передачи или резервный.

25. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.

Загорается при включении приборов (зажигания) и гаснет через несколько секунд.

Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.

Автомобиль должен быть проверен на предприятии технического обслуживания.

26. Сигнализатор (красный) незакрытых дверей и/или выдвинутой подножки.

Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом при движении указывает на незакрытые передние и/или боковые двери и/или выдвинутую подножку.

Горение сигнализатора в постоянном режиме и дублирование постоянным звуковым сигналом указывает на незакрытые задние двери автобуса.

27. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.

28. Сигнализатор (оранжевый) включения подогревателя воздуха (для дизельного двигателя).

Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.

29. Сигнализатор (оранжевый) наличия воды в топливе (для дизельного двигателя).

Кратковременно загорается при включении приборов.

Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.

30. Сигнализатор (красный) разряда аккумуляторной батареи.

Загорается при включении приборов (зажигания) и гаснет после пуска двигателя.

Загорание сигнализатора при работающем двигателе указывает на слабое натяжение или обрыв ремня привода навесных агрегатов двигателя или на неисправность в цепи заряда батареи.

31. Сигнализатор (красный) включения стояночного тормоза.

Загорается мигающим светом при включении приборов (зажигания), если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).

32. Сигнализатор (красный) аварийно низкого давления масла.

Загорается при включении приборов (зажигания) и гаснет после пуска двигателя (дублируется кратковременным звуковым сигналом при движении автомобиля).

Загорание сигнализатора при работающем двигателе указывает на низкое давление масла в системе смазки двигателя, при этом необходимо немедленно остановить двигатель и проверить уровень масла в картере, при необходимости, долить. Если уровень масла в пределах нормы, следует обратиться на предприятие технического обслуживания.

33. Сигнализатор (красный) аварийно низкого уровня тормозной жидкости в бачке главного цилиндра тормозов.

Загорание сигнализатора свидетельствует о неисправности тормозной системы.

Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.

Эксплуатация автомобиля до устранения данной неисправности не допускается.

34. Сигнализатор (оранжевый) включения заднего противотуманного света.

ВНИМАНИЕ!

Запрещается эксплуатация автомобиля с постоянно горящими или мигающими сигнализаторами красного цвета. В случае невозможности устранения неисправности на месте допускается движение автомобиля до предприятия технического обслуживания за исключением случаев загорания сигнализаторов, запрещающих дальнейшую эксплуатацию. При несвоевременном обращении на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания. Время эксплуатации автомобиля с включенными сигнализаторами записывается в память блока управления.





Похожие статьи

almarka.ru

Как сыграть в тетрис на борткомпьютере ГАЗели Next — видеоинструкция

Разработчики трип-компьютера ГАЗели Next заложили в него «пасхальное яйцо», то есть недокументированную возможность. Проделав ряд нестандартных манипуляций, на его экране можно… сыграть в тетрис.

«Пасхальные яйца» — вещь в автомобилях довольно редкая: автопроизводители не любят такие «шутки», особенно если они могут привести к судебным разбирательствам, ведь не все автовладельцы обладают чувством юмора. Впрочем, обычно скрытые возможности безобидны. Например, в Tesla Model 3 можно заменить карту Google на марсианский пейзаж (глава компании Илон Маск мечтает о полете к этой планете).

Вероятнее всего, самыми безобидными намерениями руководствовались и создатели прошивки трип-компьютера, которым оснащается ГАЗель Next, когда закладывали в него возможность поиграть в тетрис. Чтобы запустить игру, надо последовательно проделать ряд нетривиальных манипуляций:

  • включить зажигание
  • завести двигатель
  • трижды включить правый поворотник
  • дважды моргнуть дальним
  • пять раз выжать педаль сцепления
  • поднять обороты двигателя до 3000 об/мин
  • повернуть левую кнопку приборной панели влево

Только тогда игра запустится. Правой кнопкой можно переворачивать фигуры, левой — двигать их влево и вправо. Будем надеяться, что желающие убить время за игрой будут делать это во время стоянок, а не в движении.

Кстати, производителем приборной панели для ГАЗели Next является владимирский завод «Автоприбор», он же поставляет приборки для практически всех российских автомобилей, то есть на конвейеры не только «Группы ГАЗ», но и АВТОВАЗа, и УАЗа.

  • О других козырях фургона ГАЗель Next, которые куда более важны для «рабочей лошадки», рассказал наш автор.
  • Другие материалы рубрики «Курьезы» можно почитать здесь.

Видео: Youtube

Фото: Александр Батыру/«За рулем»

www.zr.ru

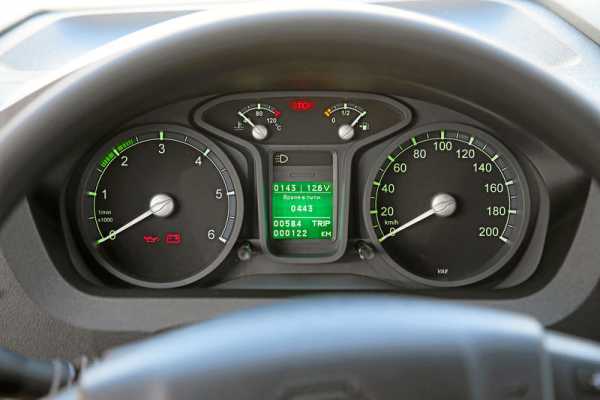

Инструкция панели приборов ГАЗель НЕКСТ


Панель приборов и органы управления ГАЗель NEXT выполнены в соответствии с мировыми стандартами и полностью отвечают требованиям доступности и комфорта. Вашему вниманию предлагается подробная инструкция панели приборов ГАЗель Некст.

  1. Тахометр. Отображает частоту вращения коленвала двигателя в оборотах в минуту. Напоминаем, что дизельные двигатели отличаются низкими рабочими оборотами, поэтому крайне не рекомендуется длительная нагрузка свыше 3600 об/мин.
  2. Температура охлаждающей жидкости двигателя. Тут все понятно. При достижении стрелкой красной отметки срабатывает сигнализатор высокой температуры, при этом необходимо прекратить движение, заглушить двигатель и разобраться с причиной перегрева.
  3. Переключатель режима и управления маршрутным компьютером. Поворачивая кнопку, осуществляется выбор меню маршрутного компьютера (по часовой стрелке – меню вверх, против – меню вниз)
  4. Экран маршрутного компьютера.
  5. Кнопка нулевого сброса суточного пробега, настройки часов и минут. Чтобы сбросить показания удерживайте кнопку в нажатом положении 3 и более секунд. Вращение копки по часовой стрелки приведет к настройке часов, а против – минут.
  6. Уровень топлива в баке. Объем бака составляет 64 литра. При достижения уровня топлива 8 и менее литров происходит срабатывание датчика, сигнализирующего о необходимости сделать дозаправку.
  7. Спидометр. Показывает скорость движения автомобиля в км/ч.

Ниже приведены примеры различных режимов представления информации бортовым (маршрутным) компьютером ГАЗели НЕКСТ.

gazellnext.ru

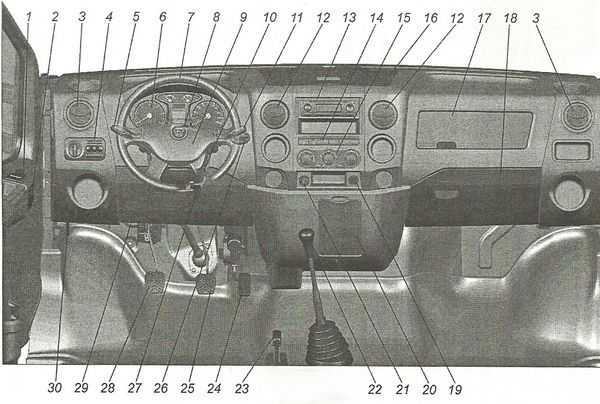

Панель приборов и органы управления автомобиля Газель-Некст

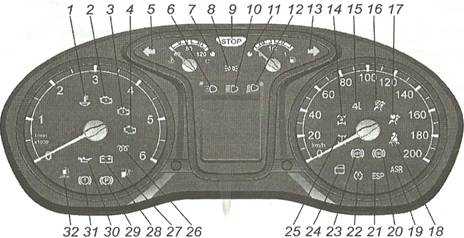

Сигнализаторы комбинации приборов

Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости или резервный.

При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.

Сигнализатор (оранжевый) MIL.

Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.

Сигнализатор (красный) критической неисправности двигателя.

При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.

При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.

Сигнализатор (оранжевый) Внимание системы управления двигателем.

При исправной системе управления сигнализатор загорается после включения приборов и непрерывно горит в течение 2–5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.

При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.

Сигнализатор (зеленый) включения левых указателей поворота.

Сигнализатор (белый) включения дневных ходовых огней.

Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.

При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.

Сигнализатор (зеленый) включения габаритных огней.

Сигнализатор (красный) STOP.

Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.

Сигнализатор (синий) включения дальнего света фар.

Сигнализатор (оранжевый) минимального резерва топлива в баке.

Загорается при положении поплавка уровня топлива в районе 8 литров.

Сигнализатор (зеленый) включения ближнего света фар.

Сигнализатор (зеленый) включения правых указателей поворота.

Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.

Сигнализатор (зеленый) включения пониженной передачи или резервный.

Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.

Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.

Сигнализатор (красный) непристегнутых ремней безопасности или резервный.

Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.

Загорается при включении приборов и гаснет после пуска двигателя.

При загорании сигнализатора мигающим светом в движении указывает на активацию системы.

При отключении системы сигнализатор горит постоянно.

Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.

Автомобиль должен быть проверен на предприятии технического обслуживания.

Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.

Загорается при включении приборов и гаснет после пуска двигателя.

Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.

Автомобиль должен быть проверен на предприятии технического обслуживания.

Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.

Загорается при включении приборов и гаснет после пуска двигателя.

Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.

Автомобиль должен быть проверен на предприятии технического обслуживания.

Сигнализатор (оранжевый) низкого давления в шинах или резервный.

При загорании сигнализатора необходимо остановить автомобиль и довести давление воздуха в шинах до нормы.

Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.

Загорается при включении приборов и гаснет после пуска двигателя.

Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.

Автомобиль должен быть проверен на предприятии технического обслуживания.

Сигнализатор (оранжевый) незакрытых дверей кабины.

Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.

Сигнализатор (оранжевый) включения подогревателя воздуха.

Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.

Сигнализатор (оранжевый) наличия воды в топливе.

Загорается при включении приборов и гаснет после пуска двигателя.

Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.

gazavtomir.ru

Панель приборов и органы управления автомобиля Газель-Некст

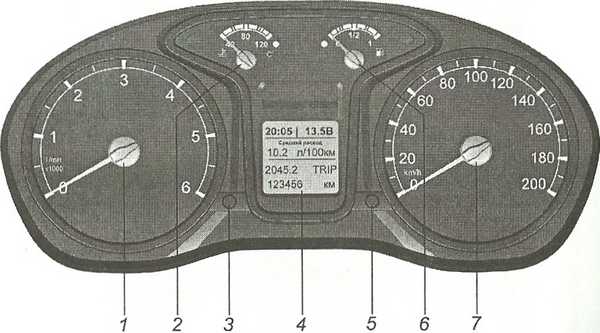

Комбинация приборов

1. Тахометр. Указывает частоту вращения коленчатого вала двигателя в об/мин. Не допускайте длительной работы двигателя с частотой вращения свыше 3600 об/мин.

2. Указатель температуры охлаждающей жидкости двигателя. При достижении стрелкой красной зоны шкалы и загорании сигнализатора аварийно высокой температуры охлаждающей жидкости необходимо остановить двигатель и устранить причину перегрева.

3. Кнопка Режим/управления маршрутным компьютером.

Для самотестирования комбинации приборов включите приборы (положение ключа I) и через 1–2 секунды нажмите кнопку. При этом включаются сигнализаторы 2, 3, 4, 7, 9, 11, 24, 26, 27, 29 и 30, все сегменты многофункционального дисплея, стрелочные индикаторы проходят путь от минимума до максимума.

Режим самотестирования прерывается: самостоятельно после движения стрелок приборов от начальной отметки шкалы до максимальной; при появлении сигнала оборотов коленчатого вала двигателя, при выключении приборов.

После окончания режима самотестирования комбинация приборов выходит в рабочий режим.

Для управления маршрутным компьютером (выбор меню по кругу) поверните кнопку по часовой стрелке (МК-up) или против часовой стрелки (MK-down).

4. Многофункциональный дисплей маршрутного компьютера. Режимы работы смотрите на следующей странице.

5. Кнопка установки на нуль показаний суточного пробега/перевода часов и минут.

Для установки на нуль показаний суточного пробега нажмите кнопку и удерживайте ее нажатой не менее 3 секунд.

Для перевода часов и минут поверните кнопку: по часовой стрелке — изменение показаний часов, против часовой стрелки — изменение показаний минут.

6. Указатель уровня топлива.

Топливный бак может содержать до 64 л топлива. При остатке топлива менее 8 л стрелка достигает красной зоны шкалы и загорается сигнализатор минимального резерва топлива в баке.

7. Спидометр. Указывает скорость движения автомобиля в км/ч.

ВНИМАНИЕ!

Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм + и -) при включенных приборах.

Для исключения последствий сбоев в работе комбинации приборов:

  1. Выключите приборы.
  2. Восстановите соединение аккумуляторной батареи с бортовой сетью автомобиля.
  3. Нажмите кнопку Режим и, удерживая ее, включите приборы. При этом стрелочные индикаторы вернутся в исходное положение.

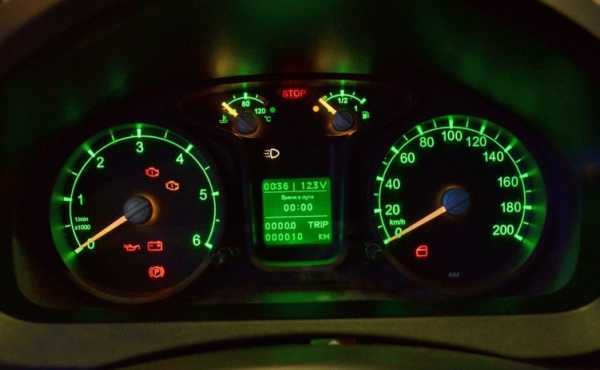

Многофункциональный дисплей

Показания дисплея:

Режим показаний текущего времени,

ч: мин (от 00:00 до 23:59)

Режим показаний напряжения аккумуляторной батареи,

В (от 6.0 до 18.0)

Режим показаний среднего расхода топлива,

л/100 км (от 0.0 до 19.9)
Режим показаний общего расхода топлива, л (от 0 до 9999). Обнуляется кнопкой «Режим»
Режим показаний средней скорости, км/ч (от 0 до 250). Обнуляется кнопкой «Режим»
Режим показаний мгновенного расхода топлива, л/100 км (от 0.0 до 19.9)
Режим показаний пробега до заправки, км (от 30 до 999)
Режим показаний времени в пути, ч, мин (от 00:00 до 99:59). Обнуляется кнопкой «Режим»
Режим показаний счетчика суточного пробега, км (от 0.0 до 9999.9)
Режим показаний счетчика пройденного пути, км (от 0 до 999999)
Показания маршрутного компьютера носят информационно-справочный характер.

gazavtomir.ru

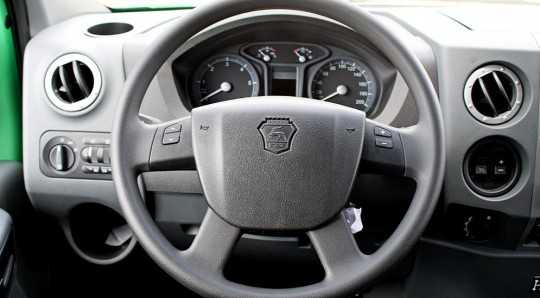

Комбинация приборов ГАЗ C42R33 ГАЗон Next City ‘2015–н.в.

Грузовой автомобиль с двурядной кабиной и колёсной базой 4515 мм. Полная масса свыше 8200 кг. City — городское исполнение, отличается уменьшенным клиренсом и погрузочной высотой.

Характеристики изображения:

  • Разрешение: 995×550
  • Размер: 140 KB
  • Добавил:
