Дисковый резак для бумаги – Бытовая Техника — Советы по выбору резака для бумаги

Самодельный резак для бумаги – Ярмарка Мастеров

В данной статье мы будем рассматривать только прямолинейные резы одного листа бумаги.

Все, кто работает с бумагой и картоном, сталкивались с необходимостью резать эту самую бумагу или картон. Остановимся на основных способах.

  1. Простейший способ – резка с помощью ножниц. Этот вариант подходит для небольшой длины реза и небольших объемов работ. Если длина линии разреза большая, то качественно разрезать бумагу ножницами довольно сложно.

Преимущества: дешевизна инструментов, простота использования

Недостатки: сложность получения качественной линии разреза большой длины.

  1. Следующий способ – резка с помощью ножа и линейки. С помощью этих инструментов можно получить качественный разрез бумаги или картона большой длины. При этом небольшой длины разрез получить довольно просто. И необходим навык для порезки больших листов бумаги с помощью длинных линеек.

Общие рекомендации по этому способу:

- Нож должен быть острым, чтобы не заминать и не рвать разрезаемую бумагу. Вполне подойдет канцелярский нож, или нож для строительных работ с выдвигающимися лезвиями (по мере износа кончика лезвия полотно ножа нужно обламывать с помощью плоскогубцев). Лучше, если лезвие в таком ноже будет фиксироваться без люфта – снижается риск «вильнуть» ножом в сторону от направляющей линейки.

- Линейка, предпочтительно, стальная. В деревянные и пластиковые линейки нож будет «зарываться», и качество порезки будет снижаться.

- Порезку нужно производить на подложке. Это может быть самовосстанавливающийся коврик, картон, старые журналы или лист стекла. Для бумаги небольшой толщины или кальки, стекло, по моему мнению, позволяет добиться наилучшего качества порезки. Для толстого переплетного картона в качестве подложки лучше использовать картон или бумагу.

Преимущества: дешевизна инструментов, относительная простота использования, возможность получения качественного разреза большой длины.

Недостатки: сложность фиксации линейки большой длины, повышенная опасность получения травм.

  1. Более «продвинутый» способ – резка с помощью резака заводского изготовления.

Таких резаков существует великое множество. Они различаются по типу (роликовые, сабельные, гильотинные), по размеру листов бумаги – от А4 до А1, по цене, и т.д.

Относительно недорогие резаки небольшого размера позволяют успешно решать задачи, встающие перед хэнд-мейдером при работе с листами бумаги небольшого размера и плотности. Но с ростом размеров бумаги цена резака будет стремительно возрастать. В конечном итоге, качественный резак для бумаги размером 70х100 см (стандартный размер листа дизайнерского картона или бумаги) окупится только при «промышленных» масштабах производства.

Преимущества: удобство использования, высокая производительность и качество разреза (при соответствующем качестве самого резака)

Недостатки: высокая цена (особенно для резаков с большой длиной реза).

  1. Неплохой вариант – комбинированный способ порезки. Для порезки больших листов бумаги на заготовки можно использовать способы №1 или №2, а для точной подрезки полученных заготовок применять «фирменный» резак небольшого размера (способ №3).

К сожалению, этот способ, наряду с преимуществами, наследует и недостатки «комбинируемых» способов.

  1. Еще один способ – резка с помощью самодельного резака.

Самой распространенной причиной создания и применения самодельных резаков является нецелесообразность (невозможность) покупки «фирменного» резака. Эта причина побудила и меня создать собственный самодельный резак для бумаги.

При изготовлении фотоальбомов я использую переплетный картон, дизайнерский картон, дизайнерскую бумагу, кальку. Размеры листов всех этих материалов, в большинстве случаев, 70х100 см. Для порезки листов бумаги такого размера (после анализа преимуществ и недостатков приведенных выше способов резки) был выбран способ №5.

Теперь нужно было выбрать конструкцию самодельного резака. Резак должен был соответствовать следующим требованиям:

- возможность резки бумаги различной плотности размером 70х100 см.

- простота конструкции и отсутствие дорогостоящих комплектующих.

- приемлемое качество реза.

«Просерфив» Интернет, нашел интересный вариант резака из двух металлических линеек Кузнецова Евгения.

Подробную информацию об этой конструкции можно найти в сети. Протестировав этот резак, я пришел к выводу, что для бумаги средней плотности он вполне подходит. Но для кальки или плотной бумаги этот вариант не очень хорош. Также, нож при резке может загибать (приминать) обрезаемый край бумаги.

На создание более сложного резака я был вдохновлен другим приспособлением. К сожалению, автора этого устройства я не запомнил, а найти в сети теперь не могу.

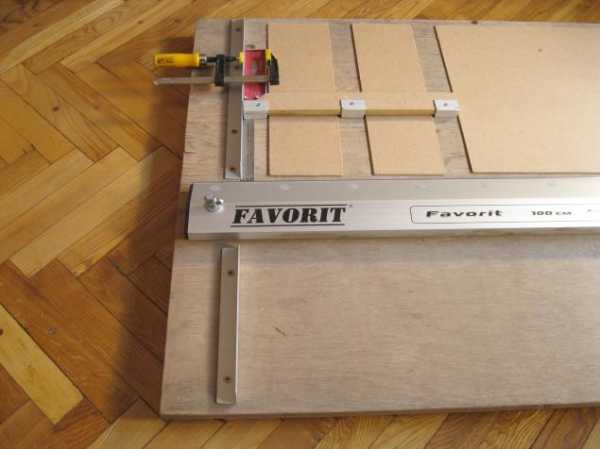

За основу я взял старую доску для черчения, проведшую много лет в забвении на открытом воздухе. Края, пришедшие в негодность, пришлось отпилить.

В качестве направляющей линейки для ножа была взята стальная линейка длиной100 см. Она была укорочена до80 см. Для придания жесткости было куплено дюралюминиевое правило для строительных работ. Его я также укоротил до требуемых размеров.

Для закрепления стальной линейки на дюралевом правиле встал выбор способа крепления. Из-за разной степени расширения при изменении температуры, а также, по причине постоянных механических нагрузок, клеевой способ соединения был отклонен. Наиболее надежный способ в данных условиях – механический.

Так как стальная линейка довольно тонкая, то «утопить» заподлицо шляпки шурупов или болтов, крепящих линейку к правилу, было бы достаточно сложно (как и стачивать их впоследствии). Коллегой по работе мне был подарен десяток дюралюминиевых заклепок, оставшихся у него со времен Союза. С их помощью и удалось надежно закрепить линейку на правиле.

Для того чтобы легче было фиксировать линейку, были сделаны направляющие из болтов. Отверстия для болтов лучше сверлить чуть меньшего диаметра, чем сами болты, чтобы в доску они вкручивались, а не входили свободно. Болты дополнительно зафиксированы гайками со специальными втулками, препятствующими самопроизвольному откручиванию.

Сверху линейка притягивается гайками-барашками, которые удобно закручивать руками. Под линейкой на болтах надеты пружины. При откручивании барашков линейка приподнимается на пружинах и у нас высвобождаются руки для работы с бумагой.

Оговорюсь, что при данной длине линии реза даже правило толщиной2 см. после зажима винтов-барашков немного выгибается и для фиксации листа бумаги необходимо прижимать линейку рукой в центральной части.

Для удобства при позиционировании листа бумаги перпендикулярно линейке я закрепил алюминиевый уголок, купленный в магазине стройматериалов.

Для того же удобства на часть уголка, закрепленную со стороны рабочей части линейки я решил поместить алюминиевый угольник с упорами для листа бумаги. Закрепляя этот «упор» с помощью струбцины на уголке, можно с большей скоростью позиционировать лист бумаги перед фиксацией линейкой.

Испробовав разные варианты подложки для резки бумаги, я остановился на старом проверенном способе резки на стекле. В качестве стеклянной подложки использовалось стекло из мебельной стенки (лучше заказать в стекольной мастерской стекло требуемых размеров с обработанным краем). Для поддержания качества линии реза необходимо следить за состоянием режущей кромки ножа и регулярно подтачивать его либо обламывать сегменты полотна ножа с затупившейся кромкой.

На доске резака со стороны рабочей части линейки я приклеил листы ДВП для выравнивания «перепада высот» со стеклянной подложкой.

Для резки толстого переплетного картона в качестве подложки я использую листы гофрокартона, благо, длина направляющих болтов позволяет фиксировать линейкой довольно большой «бутерброд».

Недостаткам этого резака является небольшой люфт правила на болтах-направляющих. Этот люфт необходимо учитывать, закручивая винты-барашки для фиксации листа бумаги. Люфт появился по причине несоответствия диаметра болтов и диаметра посадочных отверстий под болты в правиле и является, скорее, недостатком конструкции, нежели недостатком технологии изготовления.

Вывод.

Мы имеем самодельный резак для бумаги, являющийся, по сути, модернизированным способом для резки бумаги №2, упомянутым выше. Он наследует все преимущества и позволяет избежать недостатков этого метода.

Это приспособление можно использовать как самостоятельный резак или в комбинации с резаком небольшого формата заводского изготовления (для наиболее точной подгонки размеров листов).

Надеюсь, данная статья пригодится «резчикам» листовых материалов.

P.S. Большая часть информации была почерпнута автором в тех или иных источниках в сети Интернет.

www.livemaster.ru

Резаки для бумаги роликовые (дисковые)

Тип резака: роликовый

Формат: А4

Кол-во разрезаемых листов: 5

Прижим стопы: Механический

Длина реза: 310 мм

Гарантия: 1 год

Тип резака: роликовый

Формат: А4

Кол-во разрезаемых листов: 10

Прижим стопы: Механический

Длина реза: 318 мм

Гарантия: 1 год

Тип резака: роликовый

Формат: А4

Высота стопы: 0.7 мм

Кол-во разрезаемых листов: 7

Прижим стопы: Автоматический

Гарантия: 1 год

Тип резака: роликовый

Формат: А5

Кол-во разрезаемых листов: 5

Прижим стопы: Механический

Длина реза: 240 мм

Гарантия: 1 год

Тип резака: роликовый

Формат: А3, А4

Кол-во разрезаемых листов: 10

Прижим стопы: Механический

Длина реза: 330 мм

Гарантия: 1 год

Тип резака: роликовый

Формат: В4

Кол-во разрезаемых листов: 7

Прижим стопы: Авто/Ручной

Длина реза: 398 мм

Гарантия: 1 год

Тип резака: роликовый

Формат: А3

Кол-во разрезаемых листов: 10

Прижим стопы: Механический

Длина реза: 450 мм

Гарантия: 1 год

Тип резака: роликовый

Формат: А3

Кол-во разрезаемых листов: 7

Прижим стопы: Механический

Длина реза: 460 мм

Гарантия: 1 год

Тип резака: роликовый

Формат: А3

Кол-во разрезаемых листов: 8

Прижим стопы: Механический

Длина реза: 440 мм

Гарантия: 1 год

Тип резака: роликовый

Формат: А4

Кол-во разрезаемых листов: 10

Прижим стопы: Механический

Длина реза: 320 мм

Гарантия: 1 год

Тип резака: роликовый

Формат: А3

Гарантия: 1 год

Кол-во разрезаемых листов: 10

Прижим стопы: Механический

smartcode.ru

Какого типа резак лучше - обзор ― Принтматик

Многие покупатели задают один и тот же вопрос: "Какого типа резак лучше?" На него нет однозначного ответа, поскольку эти устройства относятся к разным ценовым категориям и предназначены для различных целей. Выбор зависит от того, какие задачи ставит покупатель. В первую очередь нужно определится с формами резака и количеством нарезаемых листов.

Роликовые резаки
Роликовые резаки (они же дисковые резаки или триммерные) представляют собой прямоугольную основу (рабочий стол), вдоль которой по направляющей перемещается режущий механизм. Он, в свой черед, состоит из заточенного металлического диска, заключенного в защитный кожух. При разрезании бумага оказывается между ножом роликового резака и контрножом (пластина из твердого металла, закрепленная на торце платформы с той стороны, где двигается резак). У самых маленьких - "домашних" - моделей роликовых резаков бумаги роль контрножа играет край стола. Когда лезвие тупится, режущий механизм меняют.

Как правило, роликовые модели разрезают небольшое количество листов. Зато длина стола некоторых модификаций позволяет работать с большими форматами (шириной более метра). Дисковые резаки хороши для выполнения операций по быстрому нарезанию и подравниванию небольших объемов бумаг. Отдельные модели роликовых резаков имеют держатель для работы с рулонными материалами. Роликовые резаки используют в офисах, любительских фотостудиях, чертежных мастерских, а также индивидуально для нарезания небольших партий визиток, ламинированных листов и тонких материалов (например, кальки).

Сабельные резаки
У резаков данного типа принцип работы несколько иной. Остро заточенный нож резака закреплен с одного края (во избежание травмы он закрыт защитным кожухом), с другого у него рукоятка. Опуская ее, разрезают бумагу. У большинства моделей сабельных резаков бумаги, кроме самых маленьких, есть контрнож. Если лезвие затупилось, его либо точат на специальном оборудовании, либо меняют. Такие резаки могут разрезать за раз большее количество листов, нежели дисковые, однако точность у них остается в пределах 0,1 мм. Зачастую оборудование данного типа ошибочно выбирают для операций, требующих реза, выверенного до долей миллиметра, например, для изготовления больших партий визиток. Улучшить точность реза можно, уменьшив количество листов, но при этом возрастут трудозатраты.

Итак, резаки бумаги сабельного вида подходят для подравнивания бумаг, для быстрого разрезания их на меньшие форматы и для работы с плотными материалами (картоном, фотопленкой).

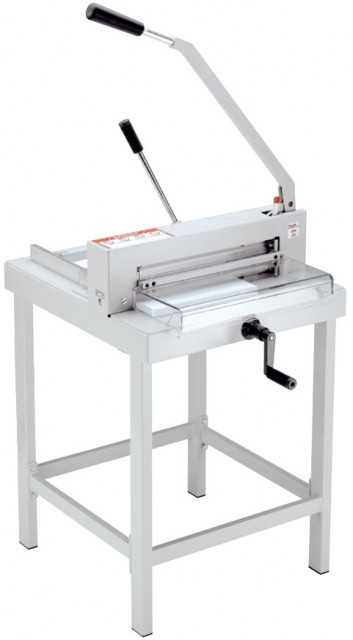

Гильотинные резаки
Для типографий и небольших печатных салонов обычно покупают гильотинные резаки. Их рабочий механизм (остро заточенный тяжелый нож резака) расположен на массивном столе и приводится в движение рычагом или электроприводом. Лезвие движется не только сверху вниз, но и наискось вдоль лини реза и способно "обрабатывать" внушительные пачки листов. При этом точность достигает долей миллиметра (многие модели гильотинных резаков бумаги оснащены оптическими линейками и нониусом). Когда нож резака тупится, его снимают и подтачивают, а после нескольких заточек меняют.

Особого внимания заслуживает система защиты гильотинных резаков: режущий механизм закрыт кожухом, все "подступы" к которому тщательно контролируются. При работе обе руки должны находиться на безопасном расстоянии от лезвия (большие "гильотины" оборудованы светочувствительными диодами, которые при попадании любых посторонних предметов в "зону риска" активируют систему электронного торможения ножа резака).

Гильотинные резаки бумаги ориентированы на офисы с весьма внушительным документооборотом и в полиграфии. Они выполняют очень точные и ровные резы.

printmatik.ru

Инструменты для резки бумаги | scraboo.ru

Резак для бумаги — устройство для быстрого и ровного разрезания бумаги. Очень полезен при оформлении скрап-страничек и открыток. Резак позволяет так ровно разрезать лист бумаги, как не разрежут никакие ножницы.

По способу воздействия на нож резаки делятся на механические (ручные) и электрические. В свою очередь, ручные резаки бывают роликового, сабельного и гильотинного типов.

Роликовый резак (он же дисковый резак или триммерный) представляет собой прямоугольную основу (рабочий стол), вдоль которой по направляющей перемещается режущий механизм. Он, в свою очередь, состоит из заточенного металлического диска, заключенного в защитный кожух. При разрезании бумага оказывается между ножом роликового резака и контрножом (пластина из твердого металла, закрепленная на торце платформы с той стороны, где двигается резак). Такой резак идеален для работы с небольшим объемом бумаги — до 10 листов, бывает разных размеров, самые распространенные — 22,5 х 12,5 см; 31 х 31 см; 20 х 46 см. Он  занимает мало места и обладает ценным качеством — способностью отрезать кромку шириной менее миллиметра, что позволяет вести работу с максимальной точностью. В роликовых резаках ножи не подвергаются вторичной заточке, хотя и называются самозатачивающимися. Просто через определенное время их надо поменять.

Сабельный резак называется из-за ножа, который похож на саблю. Сабельный резак наиболее мощный и используется для работы с большим объемом бумаги,однако точность у них остается в пределах 0,1 мм.  У сабельных резаков принцип работы несколько иной. Остро заточенный нож резака закреплен с одного края (во избежание травмы он закрыт защитным кожухом), с другого у него рукоятка. Опуская ее, разрезают бумагу. Нож в сабельном резаке можно затачивать, хотя эта процедура не так проста, как кажется на первый взгляд. Кроме того, пользоваться сабельным резаком куда сложнее, чем роликовым. Чтобы получить идеальный результат, придется постараться.

Гильотинный резак используется для обработки больших тиражей и прекрасно подходит крупным типографиям. Такой резак бывает ручной, полуавтоматический и автоматический. Его рабочий механизм (остро заточенный тяжелый нож резака) расположен на массивном столе и приводится в движение рычагом или электроприводом. Лезвие движется не только сверху вниз, но и наискось вдоль лини реза и способно «обрабатывать» внушительные пачки листов до 8 см.  При этом точность достигает долей миллиметра. Когда нож резака тупится, его снимают и подтачивают, а после нескольких заточек меняют.

Макетный нож используется для резки бумаги, заточки карандашей, а так же необходим для вырезания мелких деталей и сложных фигур.  Представляет собой тонкое сменное лезвие похожее на перо с защитным колпачком.   При работе с таким ножом необходимо иметь макетный коврик (картон, оргалит или фанеру), чтобы не повредить стол, на котором вы работаете.

Роликовые макетный нож позволяет быстро и без особых усилий разрезать бумагу, а так же сделать разнообразные фигурные разрезы специальными насадками.

Циркульный нож применяется для вырезания кругов диаметром от 10 мм до 150 мм. Идеально подходит для изготовления открыток и  круглых деталей для скрап-странички. Нож представляет собой ось с иглой и подвижную ножку на которой установлено лезвие, по средствам вращении которого вырезается окружность. Так же на подвижной ножке нанесена шкала, предназначенная для выбора диаметра вырезаемого круга. Работать  с циркульным ножом необходимо на макетном коврике. Перед резкой убедитесь, что все винты на циркуле закручены.

Фигурный резак легко вырезает любую фигуру по специальному трафарету, он не заменим при создании декоративных элементов для страничек и открыток. Некоторые модели фигурных резаков можно использовать без трафарета. При работе с таким резаком необходимо иметь макетный коврик, чтобы не повредить стол, на котором вы работаете и обязательно проверить исправность лезвия, при необходимости отрегулировать в соответствии с плотностью выбранного материала.

Надеюсь обзор будет полезен. Желаем всем хорошего настроения!

www.scraboo.ru

Какой резак лучше для бумаги?

Резак для бумаги является неотъемлемой частью офиса, но нужно правильно выбрать модель. Очень многие при входе в магазин обращают внимание только на цену и в конечном итоге покупают совсем не то, что нужно. Перед приобретением товара нужно хоть немного изучить его возможности, а также сферы применения. Есть три вида резаков: роликовые, сабельные и гильотинные. Нужно изучить для чего предназначается каждый вид резаков, а потом отобрать модели. Которые больше всего устраивают по цене и качеству. Только после этого можно идти в магазин. Чтобы не совершать все длительные и нудные действия, то лучше всего заглянуть в наш список лучших резаков.

Подборка:

  1. Fellowes Electron A4
  2. Fellowes Neutrino A4 Plus
  3. Kw-Trio 3971
  4. Kw-Trio 3018
  5. Sysform 650EP
  6. Rollstream 2

Видео-обзор Fellowes Electron A4:

Обзор резака д/бумаги Fellowes Electron A4:

Резак Fellowes Electron A4 предназначен для домашнего использования, либо для небольшого количества бумаг в офисе. Он относится к виду роликовых резаков и в нем есть множество функций, которые были введены совсем недавно в производство резаков. Имеется инновационная система, которая позволяет безопасно и быстро менять лезвия. Также перед работой указывается линия будущего разреза, что обеспечивает точность полученного результата, а также обезопасит пользователя резака. Данная модель полностью оправдывает свою стоимость.

Фото резака д/бумаги Fellowes Electron A4:

Характеристики Fellowes Electron A4:

  • Модель: Electron A4
  • Длина реза: 320 мм
  • Количество разрезаемых листов (высота стопы): 10 лист
  • Автоматический прижим стопы бумаги: да
  • Размеры (ДхШхВ): 478x220x80 мм
  • Гарантийный срок: 24 мес
  • Вес изделия: 1.28 кг
  • Корпус резака: металл

Самые низкие цены:

Виджет от SocialMart Loading...

reytingi.com

Портативный резак для бумаги + запасные лезвия

Представляю устройство для ровной резки бумаги и дополнительные лезвия к нему. В целом впечатления положительные. Под катом тесты измерения т.д. (много фоток)

Пришло в двойном целлофановом пакете, удивительно что не сломалось. Внутри резак был в жесткой упаковке, дополнительные лезвия лежали рассыпухой. Дополнительные лезвия брались у того же продавца , там стоит неадекватная цена доставки, написал продавцу что мол всеравно устройство посылаешь… он обнулил доставку на лезвия.

Рядом лежат сменные лезвия, прибор пришел оранжевый, а сменные лезвия голубые.
с обратной стороны инструкция, на китайском с английским дублем

Часто бывает, что нужно получить ровный рез бумаги, ножницами выходит не сильно хорошо. А канцелярский нож опасное дело, особенно для ребенка в 3-м классе. Поэтому, по случаю, заказал данное устройство.
Забирал сразу несколько посылок, в одной из них было несколько визиток продавца, самое полезное от них — это тест данного устройства.

Картон режет хорошо, проблем нет, единственное обрезок засел под прижимной рамкой, благо она поднимается, и все извлекается.
Попробуем иной предмет: мятую инструкцию из тонкой бумаги

прибор справился на отлично, рез ровный, закусов нигде нет.
Планка легко поднимается и обеспечивает быструю выемку отработанного материала:

Чтобы сменить лезвие достаточно сдвинуть его в крайнее положение и потянуть:

Запасное лезвие входит с усилием, а вытаскиваться вообще сильно не хотело (точность изготовления деталей явно не микроны), впрочем извлечение удалось

по горизонтальной оси нанесена разметка, видно ее не сильно хорошо, в отличии от разметки на прижимной планке (которая, на мой взгляд, гораздо менее важна).

листок a4 получится резать только поперек

чтобы измерить потенциал толщины, используем штангенциркуль, поджимая лезвие измерим ширину резака вместе с лезвием

потом без лезвия

получаем 1.15 мм.
Пробуем на количество листов типовой офисной бумаги (толщина листа 0.09 мм), 10 листов уверенно режет:
у последнего рез уже не сильно ровный.
Запасное лезвие немного больше родного

ширина устройства

снизу выдвигается дополнительная линейка, не уверен в ее необходимости


вес устройства

В целом впечатления положительные со своей задачей справляется (режет ровно, сравнительно компактен), запасные лезвия помогут в случае износа штатного.
Я бы поставил твердую 4 за само устройство.

P.S. Никто ничего не предоставлял, все покупалось за свои деньги

mysku.ru
