D4Dd двигатель технические характеристики – Двигатель Hyundai D4DD, Технические Характеристики, Какое Масло Лить, Ремонт Двигателя D4DD, Доработки и Тюнинг, Схема Устройства, Рекомендации по Обслуживанию

Создание моторов для грузовых автомобилей не менее важно, чем развитие легкового транспорта. Такие агрегаты имеют совершенно другую специфику, и приоритеты скоростного движения уступают место показателям мощности. Двигатель D4DB достаточно давно используется в грузовых автомобилях, и машине с таким мотором не страшны любые поломки. Простота выполнения капремонта и выносливость силовой установки делают её подходящей для большинства грузовых перевозок.

Описание и эксплуатационные параметры двигателя D4DB

Потребности грузового транспорта в экономичных моторах довольно велика, и их разработкой занимаются многие компании. Наиболее важной задачей для такого силового агрегата является его надёжность, и двигатель D4DB полностью отвечает всем требованиям, предъявляемым к подобной технике. Появление более современных турбированных агрегатов началось с 90-х годов, и такие модели и сегодня пользуются повышенным спросом. Умеренный расход топлива, и хорошая грузоподъёмность сделали их эксплуатацию удобной для городских условий.

Работа корейского концерна Hyundai в области грузового транспорта тесно связана с Mitsubishi. Такое сотрудничество привело к разработке двигателей серии D4DB и 4D34T имеющих аналогичные характеристики. Наибольшую известность этому мотору принёс автомобиль Hyundai HD, продажи которого происходили в разных странах. Различные модификации грузовой платформы добавили двигателю универсальности, а его технические характеристики стали одной из причин популярности корейских автомобилей.

Технические характеристики двигателя D4DB/4D34T

Комплектация силовой установки включает надёжное навесное оборудование, обладающее огромным ресурсом работы. Сам мотор имеет мощность в 130 л. с., которой достаточно для небольших грузоперевозок. Практичное 4 цилиндровое устройство двигателя обеспечивает эффективность в работе, а головка блока цилиндров не подвержена перегреву или растрескиванию. Создание такого силового агрегата позволило дать грузовому транспорту отличные ходовые характеристики и снизить риск возникновения поломок двигателя.

Газораспределительный механизм D4DB отличается от устройств, устанавливаемых на легковые машины. Используемая в этом моторе схема OHV требует только два клапана на цилиндр. Такая система не способна обеспечить большого прироста в скорости, но имеет высокую надёжность. Клапана располагаются на самом верху гбц, а распредвал находится непосредственно в блоке цилиндров. В таком механизме практически исключены поломки, так как ременная или цепная передача заменена шестернями. Остальные характеристики также соответствуют потребностям грузового автомобиля и имеют следующий вид:

• Система охлаждения работает по замкнутому контуру, а помпа обеспечивает необходимый цикл циркуляции жидкости. Минимальные потери в системе исключают риск перегрева двигателя;
• Впускной коллектор имеет вакуумный привод заслонки, а подача воздуха выполняется с его промежуточным охлаждением. Конструкция коллектора не подвержена поломкам, но прокладка может требовать периодической замены;
• Система смазки функционирует в комбинированном режиме. Подача масла для всех особо важных узлов выполняется под давлением, а масляный фильтр имеет свободный доступ для обслуживания;
• Выпускной коллектор прочность металла обычно не требует замены такой детали за весь период эксплуатации. В некоторых моделях транспортных средств при демонтаже придётся снять также и турбину;
• Зажигание редко требует вмешательства для настройки, а свечи на D4DB не вызывают сложностей в установке.

Двигатель D4DB/4D34T оснащается механическим ТНВД, что гораздо удобнее для автомобиля с большим пробегом. Отсутствие лишней электроники позволяет облегчить управление и возможный ремонт.

Обслуживание моторов серии D4DB

Надёжность мощного 3.9 литрового двигателя зависит не только от характера его эксплуатации. Завод-изготовитель рекомендует проводить обслуживание строго в указанные в руководстве к машине сроки. Выполнение таких работ позволит надолго исключить необходимость в капитальном ремонте. Конструкция двигателя требует для проведения большинства операций специального оборудования, и вмешиваться в работу гбц своими руками не рекомендуется. Самостоятельно лучше выбрать такие операции, как замена воздушного фильтра или контроль уровня охлаждающей жидкости.

Для любого автомобиля своевременная замена масла критически необходима, и от неё зависит целостность остальных узлов. Чтобы знать, какое масло лить в двигатель, требуется детально изучить мануал к машине. Изготовитель силовой установки уделяет особое внимание её качеству и следует соблюдать такие рекомендации. Масло для моторов D4DB подойдёт 10w40 или 15w40. Одним из преимуществ таких силовых агрегатов является отсутствие ремня ГРМ, который гнёт клапана при разрыве. Любая механика нуждается в обслуживании, и серьёзные подозрения в некорректной работе двигателя требуют проведения диагностики.

Неисправности моторов серии D4DB/4D34T

Поломка двигателя может быть вызвана как нарушением в эксплуатации, так и физическим износом деталей. Для предупреждения такой ситуации следует уделять внимание даже небольшим неполадкам. Так, излишний расход масла может потребовать замены маслосъёмных колпачков, а своевременная регулировка клапанов позволит сохранить гбц в рабочем состоянии. Удачная компоновка делает силовой агрегат D4DB наиболее надёжным из всей серии двигателей до 4 литров. Благодаря стараниям разработчиков этот мотор редко выходит из строя и не требует особых условий для эксплуатации.

Для грузовых автомобилей или автобусов используются двигатели, способные справиться с любыми нагрузками. Мотор серии D4DB также имеет большой запас прочности. Коленвал, как и другие узлы тяжело деформировать, а топливная система не требует частого вмешательства для обслуживания. Все автомобили, оснащенные силовым агрегатом D4DB/4D34T, рассчитаны на большой пробег, и ресурс такого двигателя, позволяет преодолеть отметку в 400 тыс. км., не требуя значительных финансовых вложений для выполнения капитального ремонта.

Тюнинг двигателя

Силовая установка, использующаяся в грузовом автомобиле, редко нуждается в модернизации. Форсировку или другие физические изменения в таком моторе следует выполнять только в целях ремонта двигателя. Газораспределительная система OHV делает работу силовой установки более надёжной, но затрудняет возможность увеличения скоростного режима мотора. В любом случае превышение потенциала, заложенного в двигатель производителем, сделает движение автомобиля небезопасным и выполнять такие работы не рекомендуется.

Необходимость чип тюнинга на машине с двигателем D4DB вызовет только усмешку мастера. Подобная силовая установка имеет механический ТНВД, в котором не предусмотрено электронное управление. В таком моторе увеличить мощность за счёт тюнинга не представляется возможным. Ходовых характеристик двигателя достаточно для повседневной работы грузового транспорта, и любая модернизация не имеет смысла.

Модельный ряд автомобилей с мотором D4DB/4D34T

Развитие автомобильной промышленности тяжело представить без дизельных двигателей. Если первые модели таких агрегатов имели простейшую конструкцию, то дальнейшее развитие технологий привело к появлению более продвинутых моделей двс. Компания Hyundai начала устанавливать двигатели D4DB на свои автомобили с 1998 года. Такой силовой агрегат отлично подходит для лёгких грузовиков и автобусов. За всё время существования он устанавливался на Hyundai County, Hyundai Mighty и различные модификации Hyundai HD.

Японская компания Mitsubishi также не менее эффективно использовала этот двигатель, устанавливая его на модели Canter, Lancer и Mirage. Последующая модернизация затронула управление ТНВД и некоторые узлы двигателя. Новые экологические стандарты также требовали меньшего количества выбросов в атмосферу, и мотор D4DB был заменён на D4DD. Их отличия минимальны и вся серия 3.9 литровых движков имеет высокую надёжность и нетребовательна к условиям эксплуатации.

Характеристики силовой установки D4DB

Относительно небольшие объёмы двигателя делают его использование выгодным для различного рода перевозок. Описание всех параметров силовой установки можно посмотреть в таблице, что даст полное представление о дизельном моторе.

Особенностью таких силовых установок стала их надёжность, которая практически не зависит от условий работы. Правильное распределение компрессии и неприхотливость к погодным факторам делают автомобиль с двигателем серии D4DB удачным приобретением.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Hyundai HD78 рефрижератор

www.tc-hyundai.ru

Двигатель D-4D: характеристики, ремонт, обслуживание, модификации

Двигатель D-4D — серии дизельных силовых агрегатов производства японской компании Toyota. Это два мотора объёмом 2.0 и 2.2 литра. Впервые были представлены в 2006 году. Поначалу получили положительные отзывы, но со временем оказалось, что имеется ряд недоработок.

Технические характеристики

Мотор D-4D — силовой агрегата японского происхождения, производства компании Toyota. Двигатель имеет чугунный блок и алюминиевую головку. Силовой агрегат оснащался ремнём ГРМ вместо цепи, что может послужить причиной обрыва, а соответственно и привести к гнутым клапанам.

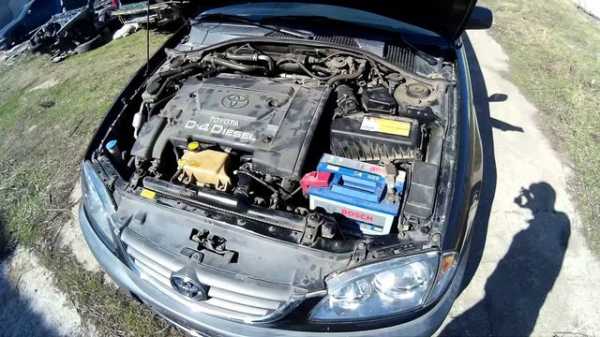

D-4D под капотом Тойота.

Первый мотор представлен 2-х-литровым мотором с мощностью 116 л.с. На блок цилиндров одета 8-клапанная головка блока. Проблема состояла в том, что алюминиевая головка начинала покрываться коррозией, поскольку прокладка была металлическая. Данную проблему не удавалось даже решить элементарной сменой прокладки, а автомобилистам приходилось решать неисправность шлифовкой.

В 2008 году, на смену старой версии пришли новые модифицированные 16-клапанные силовые агрегаты. Вместо ремня, была применена цепь, а также конструкторы решили проблему с коррозией головки, сменив прокладку.

Двигатель D-4D.

Рассмотрим основные технические характеристики моторов:

Модификации

Кроме основных моторов, в процессе производства родилось несколько модификаций. Рассмотрим, какие они бывают и изменения:

• вариант этого же двигателя с меньшим объёмом — 2.494cc, называется 2KD-FTV;
• базовый вариант, рассматриваемый ниже и используемый на автомобиле RAV4 CLA20;
• вариант 1CD-FTV на Avensis отличается обычной турбиной, клапаном EGR с вакуумным приводом, стандартным генератором, обычным натяжителем ремня и несколько меньшей мощностью;
• вариант 1CD-FTV на Previa 30 главным образом отличается наличием балансирного механизма с шестерённым приводом.

Обслуживание

Обслуживание D-4D ДВС проводится характерно, как и для всех дизельных аппаратов. Межсервисный интервал составляет 12 000 км пробега, но большинство экспертов и автолюбителей сходятся к тому, что для сохранности и увеличения ресурса необходимо уменьшить эту цифру до 10 000 км.

При проведении технического обслуживания меняются расходные материалы и масло. К первому пункту относиться — фильтра грубой и тонкой очистки масла, а также топливные фильтры. В зависимости от условий эксплуатации рекомендуется также проверять воздушный фильтр, который спустя 15-20 км моет быть забитым.

Особое внимание при проведении технического обслуживания, особенно если оно проводится своими руками, стоит обратить на состояние форсунок, свечей накала, а также состояние топливного насоса высокого давления. Несвоевременный ремонт последнего может привести к более серьёзной поломке плунжерной пары, что повлечёт дополнительные капиталовложения.

Ремонт движка

Ремонтировать дизельный двигатель D-4D достаточно тяжело в домашних условиях. Так, можно провести мелкий ремонт, а вот более крупные поломки рекомендуется ремонтировать в условиях автосервиса. В домашних условиях можно провести ремонт топливного насоса, замены свечей накала, смены прокладки клапанной крышки.

Головка блока цилиндров D-4D.

Основной проблемой, с которой часто сталкиваются автолюбители, становится — троение дизельного силового агрегата. В данном случае, зачастую проблема может скрываться в засорённости форсунок или неисправности насоса высокого давления топлива. Обе детали, для ремонта требуют специального оборудования, а поэтому стоит обратиться в автосервис для устранения неисправности.

Чистка и диагностика форсунок проводится на специальном стенде, который позволят чётко определить неисправный элемент. Что касается ТНВД, то оно также требует специальных знаний и умений, которыми обладает далеко не каждый автолюбитель.

Зачастую, со строя выходят элементы системы охлаждения, которые достаточно просто сменить в домашних условиях. К ним относиться термостат и водяной насос.

Блок цилиндров D-4D.

Так, в связи с некачественными запасными частями термостат может довольно часто клинить, что приводит к перегреву двигателя или постоянной работе электровентилятора. Что касается водяного насоса, то выходит он со строя, — при образовании выработки на подшипниках.

Второй вариант — это образовании течи с под вала, который легко определить самостоятельно. Смена элемента проводится достаточно просто, необходимо демонтировать приводной ремень и выкрутить несколько болтов крепления.

Вывод

Двигатель D-4D — японский силовой агрегат от компании Toyota. Первое впечатление от движка — позитивное. Низкий расход топлива и высокие мощностные характеристики впечатляют. Но, на старых версиях мотора была проблема с коррозией. Ремонт и обслуживание рекомендуется проводить в автосервисе, поскольку процесс достаточно сложный.

avtodvigateli.com

Описание и эксплуатационные параметры двигателя D4DB — AUTO-GL.ru

Создание моторов для грузовых автомобилей не менее важно, чем развитие легкового транспорта. Такие агрегаты имеют совершенно другую специфику, и приоритеты скоростного движения уступают место показателям мощности. Двигатель D4DB достаточно давно используется в грузовых автомобилях, и машине с таким мотором не страшны любые поломки. Простота выполнения капремонта и выносливость силовой установки делают её подходящей для большинства грузовых перевозок.

Потребности грузового транспорта в экономичных моторах довольно велика, и их разработкой занимаются многие компании. Наиболее важной задачей для такого силового агрегата является его надёжность, и двигатель D4DB полностью отвечает всем требованиям, предъявляемым к подобной технике. Появление более современных турбированных агрегатов началось с 90-х годов, и такие модели и сегодня пользуются повышенным спросом. Умеренный расход топлива, и хорошая грузоподъёмность сделали их эксплуатацию удобной для городских условий.

Работа корейского концерна Hyundai в области грузового транспорта тесно связана с Mitsubishi. Такое сотрудничество привело к разработке двигателей серии D4DB и 4D34T имеющих аналогичные характеристики. Наибольшую известность этому мотору принёс автомобиль Hyundai HD, продажи которого происходили в разных странах. Различные модификации грузовой платформы добавили двигателю универсальности, а его технические характеристики стали одной из причин популярности корейских автомобилей.

Содержание статьи

Технические характеристики двигателя D4DB/4D34T

Комплектация силовой установки включает надёжное навесное оборудование, обладающее огромным ресурсом работы. Сам мотор имеет мощность в 130 л. с., которой достаточно для небольших грузоперевозок. Практичное 4 цилиндровое устройство двигателя обеспечивает эффективность в работе, а головка блока цилиндров не подвержена перегреву или растрескиванию. Создание такого силового агрегата позволило дать грузовому транспорту отличные ходовые характеристики и снизить риск возникновения поломок двигателя.

Газораспределительный механизм D4DB отличается от устройств, устанавливаемых на легковые машины. Используемая в этом моторе схема OHV требует только два клапана на цилиндр. Такая система не способна обеспечить большого прироста в скорости, но имеет высокую надёжность. Клапана располагаются на самом верху гбц, а распредвал находится непосредственно в блоке цилиндров. В таком механизме практически исключены поломки, так как ременная или цепная передача заменена шестернями. Остальные характеристики также соответствуют потребностям грузового автомобиля и имеют следующий вид:

• Система охлаждения работает по замкнутому контуру, а помпа обеспечивает необходимый цикл циркуляции жидкости. Минимальные потери в системе исключают риск перегрева двигателя;
• Впускной коллектор имеет вакуумный привод заслонки, а подача воздуха выполняется с его промежуточным охлаждением. Конструкция коллектора не подвержена поломкам, но прокладка может требовать периодической замены;
• Система смазки функционирует в комбинированном режиме. Подача масла для всех особо важных узлов выполняется под давлением, а масляный фильтр имеет свободный доступ для обслуживания;
• Выпускной коллектор прочность металла обычно не требует замены такой детали за весь период эксплуатации. В некоторых моделях транспортных средств при демонтаже придётся снять также и турбину;
• Зажигание редко требует вмешательства для настройки, а свечи на D4DB не вызывают сложностей в установке.

Двигатель D4DB/4D34T оснащается механическим ТНВД, что гораздо удобнее для автомобиля с большим пробегом. Отсутствие лишней электроники позволяет облегчить управление и возможный ремонт.

Обслуживание моторов серии D4DB

Надёжность мощного 3.9 литрового двигателя зависит не только от характера его эксплуатации. Завод-изготовитель рекомендует проводить обслуживание строго в указанные в руководстве к машине сроки. Выполнение таких работ позволит надолго исключить необходимость в капитальном ремонте. Конструкция двигателя требует для проведения большинства операций специального оборудования, и вмешиваться в работу гбц своими руками не рекомендуется. Самостоятельно лучше выбрать такие операции, как замена воздушного фильтра или контроль уровня охлаждающей жидкости.

Для любого автомобиля своевременная замена масла критически необходима, и от неё зависит целостность остальных узлов. Чтобы знать, какое масло лить в двигатель, требуется детально изучить мануал к машине. Изготовитель силовой установки уделяет особое внимание её качеству и следует соблюдать такие рекомендации. Масло для моторов D4DB подойдёт 10w40 или 15w40. Одним из преимуществ таких силовых агрегатов является отсутствие ремня ГРМ, который гнёт клапана при разрыве. Любая механика нуждается в обслуживании, и серьёзные подозрения в некорректной работе двигателя требуют проведения диагностики.

Неисправности моторов серии D4DB/4D34T

Поломка двигателя может быть вызвана как нарушением в эксплуатации, так и физическим износом деталей. Для предупреждения такой ситуации следует уделять внимание даже небольшим неполадкам. Так, излишний расход масла может потребовать замены маслосъёмных колпачков, а своевременная регулировка клапанов позволит сохранить гбц в рабочем состоянии. Удачная компоновка делает силовой агрегат D4DB наиболее надёжным из всей серии двигателей до 4 литров. Благодаря стараниям разработчиков этот мотор редко выходит из строя и не требует особых условий для эксплуатации.

Для грузовых автомобилей или автобусов используются двигатели, способные справиться с любыми нагрузками. Мотор серии D4DB также имеет большой запас прочности. Коленвал, как и другие узлы тяжело деформировать, а топливная система не требует частого вмешательства для обслуживания. Все автомобили, оснащенные силовым агрегатом D4DB/4D34T, рассчитаны на большой пробег, и ресурс такого двигателя, позволяет преодолеть отметку в 400 тыс. км., не требуя значительных финансовых вложений для выполнения капитального ремонта.

Тюнинг двигателя

Силовая установка, использующаяся в грузовом автомобиле, редко нуждается в модернизации. Форсировку или другие физические изменения в таком моторе следует выполнять только в целях ремонта двигателя. Газораспределительная система OHV делает работу силовой установки более надёжной, но затрудняет возможность увеличения скоростного режима мотора. В любом случае превышение потенциала, заложенного в двигатель производителем, сделает движение автомобиля небезопасным и выполнять такие работы не рекомендуется.

Необходимость чип тюнинга на машине с двигателем D4DB вызовет только усмешку мастера. Подобная силовая установка имеет механический ТНВД, в котором не предусмотрено электронное управление. В таком моторе увеличить мощность за счёт тюнинга не представляется возможным. Ходовых характеристик двигателя достаточно для повседневной работы грузового транспорта, и любая модернизация не имеет смысла.

Модельный ряд автомобилей с мотором D4DB/4D34T

Развитие автомобильной промышленности тяжело представить без дизельных двигателей. Если первые модели таких агрегатов имели простейшую конструкцию, то дальнейшее развитие технологий привело к появлению более продвинутых моделей двс. Компания Hyundai начала устанавливать двигатели D4DB на свои автомобили с 1998 года. Такой силовой агрегат отлично подходит для лёгких грузовиков и автобусов. За всё время существования он устанавливался на Hyundai County, Hyundai Mighty и различные модификации Hyundai HD.

Японская компания Mitsubishi также не менее эффективно использовала этот двигатель, устанавливая его на модели Canter, Lancer и Mirage. Последующая модернизация затронула управление ТНВД и некоторые узлы двигателя. Новые экологические стандарты также требовали меньшего количества выбросов в атмосферу, и мотор D4DB был заменён на D4DD. Их отличия минимальны и вся серия 3.9 литровых движков имеет высокую надёжность и нетребовательна к условиям эксплуатации.

Характеристики силовой установки D4DB

Относительно небольшие объёмы двигателя делают его использование выгодным для различного рода перевозок. Описание всех параметров силовой установки можно посмотреть в таблице, что даст полное представление о дизельном моторе.

Особенностью таких силовых установок стала их надёжность, которая практически не зависит от условий работы. Правильное распределение компрессии и неприхотливость к погодным факторам делают автомобиль с двигателем серии D4DB удачным приобретением.

auto-gl.ru

Двигатель KIA/HYUNDAI D4CB 2,5 л

За историю существования двигатель D4CB модернизировался дважды. Первое поколение получило топливную систему от моторов Bosch, соответствовало нормам Евро-3. Устанавливались ДВС в машины Porter II (123 л. с.), h2/Starex (145 л. с.) и Sorento (145 л. с.).

ДВС D4CB

Второе поколение производителя удовлетворяет регламенту Евро-4. Моторы завода Hyundai комплектовали машины Porter II (126 л. с.), Starex и Sorento (170 л. с.). Третье поколение движков создано под Евро-5, эксплуатируется в автомобилях Porter II, Grand Starex/h2 и Bongo III. Топливная система здесь Delphi, двигатели мощностью 170 л. с. оснащены турбокомпрессорами VGT с изменяемой геометрией.

Технические характеристики D4CB

Корейским производителем Kia/Hyundai в двигателе использована классическая конструкция:

• чугунный блок и выпускной коллектор, легкосплавная головка ГБЦ и коллектор впускной;
• схема двигателя соответствует рядной четверке продольного расположения по ходу движения транспортного средства с приводом на задний мост;
• дизель атмосферный, изготовителем производится регулировка параметров под конкретную модель автомобиля, потому крутящий момент/мощность могут отличаться;
• для сложных эксплуатационных условий руководство компании разработало Турбо версию мотора мощностью 170 л. с.

Поперечное расположение мотора

Двигатель D4CB Turbo

Увеличены объемы камер сгорания за счет хода поршня и диаметра цилиндров, которые проточены в блоке без использования гильз.

Все технические характеристики базовой версии D4CB собраны в таблице:

Изготовитель	Hyundai/Kia
Марка ДВС	D4CB
Годы производства	1996 – …
Объем	2497 см3 (2,5 л)
Мощность	85,3 – 125 кВт (116 – 170 л. с.)
Момент крутящий	245 – 441 Нм (на 2200 об/мин)
Вес	117 кг
Степень сжатия	17,7
Питание	прямой впрыск, ТНВД
Тип мотора	рядный дизель
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	схема DOHC, оригинальный профиль кулачков
Материал блока цилиндров	чугун
Диаметр цилиндра	91 мм
Поршни	оригинальные, дюралевые
Коленвал	кованый стальной
Ход поршня	96 мм
Горючее	ДТ (солярка)
Нормативы экологии	Евро-3/5
Расход топлива	7,9 – 15 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 10W40
Какое масло лучше для двигателя по производителю	Mobil Delvac XHP LE, Motul X-Clean, Chevron Delo 400 LE, Mobil 1 Turbo Diesel Truck
Масло для D4CB по составу	синтетика, полусинтетика
Объем масла моторного	4,5 л
Температура рабочая	95°
Ресурс ДВС	заявленный 150000 км реальный 250000 км
Регулировка клапанов	гидрокомпенасторы
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на D4CB	Свечи накала
Зазор свечи	1,1 мм
Цепь ГРМ	двухрядная
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	Mahle OC526, Mann
Маховик	чугунный с венцом для стартера
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 22 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 133 Нм (коренной) и 60 м, 35 Нм + 60° (шатунный) головка цилиндров – четыре стадии 5 Нм, 49 Нм + 90° + 90°

В движение навесное оборудование и ГРМ приводится тремя цепями:

• верхняя вращает распредвалы;
• нижняя крутит правый балансирный вал и маслонасос;
• средняя приводит в движение левый балансировочный вал и ТНВД.

Схема цепной передачи

В мануал входит описание рабочих параметров и инструкция по обслуживанию, ремонту мотора.

Особенности конструкции

Изначально двигатель D4CB создавался для заднеприводных машин, поэтому расположен под капотом продольно. Важной особенностью конструкции является наличие медных колец на форсунках, которые необходимо менять через 30 тысяч пробега. В противном случае они прогорают, забивают маслоприемник и каналы, которые невозможно промыть. Приходится разбирать мотор для очистки.

Остальными нюансами конструкции являются:

• прокладка ГБЦ металлическая безусадочная, поэтому после каждой разборки необходимо шлифовать посадочные поверхности блока и головки;
• регулировка тепловых зазоров клапанов осуществляется гидрокомпенсаторами, поэтому качество масла должно быть очень высоким;
• механизм газораспределения DOHC с двумя верхними распредвалами;
• в цилиндрах нет гильз, они проточены и хонингованы непосредственно в теле блока;
• каналы рубашки охлаждения созданы при отливке блока;
• дюралевые поршни не имеют стальных усиливающих вставок;
• валы балансира снижают вибрации и колебательные нагрузки на авто;

Механизм газораспределения DOHC

Блок цилиндров в сборе с ШПГ

Коленвал D4CB

Производителем выполнена промышленная форсировка дизеля за счет расточки цилиндров и увеличения хода поршня. После выработки ресурса цилиндрами капитальный ремонт возможен либо гильзованием, либо расточкой под ШПГ другого производителя. Изменением версии прошивки ЭБУ можно увеличить мощность на 20 л. с. максимум, так как этот потенциал заложен в конструкцию изначально.

Перечень модификаций ДВС

Для кроссоверов, минивэнов и грузовиков необходимы не одинаковые эксплуатационные характеристики, поэтому существуют модификации моторов D4CB со следующими настройками ЭБУ:

• 116 л. с./243 Нм;
• 123 л. с./320 Нм;
• 133 л. с./343 Нм;
• 140 л. с./392 Нм.

Существует турбированный вариант ДВС с характеристиками 170 л. с./441 Нм и конструктивными особенностями:

• изменяемая геометрия турбины исключает эффект турбоямы, на любых оборотах обеспечивается прирост динамики;
• навесное оборудование имеет ресурс 100000 км, требует замены при снижении тяги, появлении черного дыма, свиста и появлении масла в интеркуллере.

Клапан ЕГР

В остальном устройство турбированного мотора не отличается от атмосферного силового привода. Однако резко увеличиваются нагрузки на ЦПГ, масло рекомендовано менять чаще – каждые 5 тысяч пробега.

Плюсы и минусы

Основным достоинством D4CB являются улучшенные характеристики двигателя для грузовиков и минивэнов. Низкий расход ГСМ, высокий эксплуатационный ресурс, возможность многократного капремонта. Благодаря изменению версии прошивки ЭБУ моторы полностью соответствуют эксплуатационным условиям не одинаковых транспортных средств. Впрыск Common Rail напоминает инжекторную систему Direct Inject, считающуюся самой экономичной.

Схема впрыска Common Rail

Недостатками силового привода являются:

• высокий эксплуатационный бюджет из-за коротких сроков между плановыми ТО;
• впрыск Common Rail чувствителен к качеству дизтоплива;
• медные кольца на форсунках быстро разрушаются;

Не вызывает нареканий головка блока цилиндров, зато ТНВД обладает низким ресурсом.

Список моделей авто, в которых устанавливался

Дизельный мотор D4CB устанавливался на несколько автомобилей производителя Hyundai:

• h2/Starex – фургон iLoad, автобус iMax, с 1996 года;
• Porter – автобус, пикап, фургон, с 1996 года.

Hyundai Starex

Комплектовались дизелем D4CB и корейские машины Kia:

• Sorento – среднеразмерный кроссовер;
• Bongo – грузовик с классической кабиной, Super Cab (3 места) и Double Cab (6 мест).

Kia Bongo

В других моделях авто этот дизель не использовался. Основным недостатком является скрученный пробег б/у транспортных средств с этим силовым приводом, поступающих на рынок РФ. Пользователи несвоевременно меняют масло и расходники, снижается ресурс двигателей.

Регламент обслуживания D4CB

Производитель рекомендует обслуживать двигатель D4CB с учетом качества ГСМ на внутреннем рынке Кореи. Для условий РФ следует сократить сроки замены расходных материалов и запчастей до следующих значений:

• цепь ГРМ должна меняться через 100 тысяч пробега, навесного оборудования и балансировочных валов 150 тысяч, соответственно;
• система охлаждения нормально работает при замене антифриза каждые 30 000 км или 3 года;
• замена масла и масляного фильтра для атмосферного дизеля производится после 7,5 тысяч км, турбированного мотора – 5 тысяч пробега;
• топливный фильтр подлежит замене после 30000 км, воздушный следует менять ежегодно;
• во избежание картерных газов систему вентиляции нужно прочищать после 20000 км;
• замена свечей производится ежегодно, АКБ через 60000 км.

Замена турбины

Сроки ТО дополнительно снижаются, если владельцем производилась модернизация для увеличения крутящего момента и мощности.

Обзор неисправностей и способы их ремонта

При обрыве верхней цепи мотор D4CB своими поршнями в обязательном порядке гнет клапана. Для этого дизеля выявлены следующие неполадки:

Перегрев	1)разрушены шатунные вкладыши, забиты каналы смазки	1)замена вкладышей
Стук внутри ГБЦ	выработка гидротолкателей	замена расходников
Увеличение расхода масла	1)износ прокладок топливной системы 2)выработка маслосъемных колпачков, колец	1)замена прокладок 2)замена колпачков, колец

С увеличением эксплуатационного ресурса увеличивается износ зубчатого венца маховика с оригинальной формой зуба и дополнительного венца для подключения бендикса стартера.

Ремонт D4CB

Варианты тюнинга мотора

Изначально двигатель D4CB не полностью удовлетворяет требованиям владельца, поэтому чаще всего применяется чип тюнинг для «отката» к заводским настройкам по следующей схеме:

• чтение ошибок, удаление их аппаратным методом;
• заливка новой версии ПО.

При этом важно понимать, что тюнинг снизит экологические нормы до Евро-2/3. Появится подхват, уже со средних оборотов, при понижении передачи исчезнут «кивки» автомобиля.

Чип тюнинг D4CB

В отличие от атмосферных бензиновых ДВС обычно расход солярки вначале снижается, но на высоких оборотах увеличивается.

Дополнительно возможен тюнинг за счет отключения ЕГР клапана, с помощью которого производится рециркуляция выхлопа. В сервисных центрах владельцу обычно дается 2 недели для опробирования новых режимов движка. В это время возможен возврат заводских настроек, если характеристики не соответствуют его ожиданиям.

Таким образом, дизель D4CB имеет несколько вариантов настроек рабочих характеристик в диапазоне 123 – 130 л. с мощности и 243 – 392 Нм крутящего момента. Существует Турбо версия с 170 л. с и 441 Нм параметрами.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Двигатель Hyundai-Kia D4BH 2,5 л/99 л. с.

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected].

Создан двигатель D4BH концерном Kia-Hyundai по аналогии с мотором 4D56T производителя Mitsubishi. Это изначально турбированный дизель для продольного расположения под капотом. На некоторых грузовиках доступ к нему осуществляется изнутри салона, что облегчает обслуживание, но затрудняет демонтаж при капремонте.

ДВС D4BH

Технические характеристики D4BH 2,5 л/99 л. с.

Блок цилиндров и выпускной коллектор в двигателе D4BH выполнены из чугуна. Впускной коллектор и ГБЦ алюминиевые. Рядная схема двигателя с 4 цилиндрами обеспечивает объемы камер сгорания 2,5 л за счет диаметра цилиндра 91,1 мм и хода поршня 95 мм.

Обозначение D4BH расшифровывается следующим образом:

• D4B – серия;
• H – турбина плюс интеркуллер.

Турбина D4BH

Существуют атмосферные модификации этой же серии D4BA и D4BB, турбированные, но без интеркуллера D4BF. В зависимости от турбины форсировка позволяет получить разные значения параметров дизельного ДВС:

• 716938-5001S – потребовалось увеличить мощность до 140 л. с., использовался в минивэнах завода Hyundai H-1;
• 49135-04300 – 99 л. с., устанавливался изготовителем на минивэны H-1;
• Electronic 715843-5001S – 136 л. с., эксплуатируется с системой TCI в корейских минивэнах Starex;
• 716938-5001S – 140 л. с., производитель рекомендует эту комплектацию для микроавтобусов Starex;
• 49135-04300 – 99 л. с., для Starex 2.5 TD;
• Electronic 715843-5001S – 136 л. с., модернизация системой TCI для микроавтобуса H-1.

Впускной коллектор

В разных комплектациях кроме турбины может отличаться навесное оборудование – масляный насос, впускной коллектор. До 2001 года использовался механический ТНВД, затем с электронным управлением.

Наиболее важные технические характеристики D4BH сведены в таблицу:

Изготовитель	KMJ
Марка ДВС	D4BH
Годы производства	2008 – …
Объем	2477 см3 (2,5 л)
Мощность	73 кВт (99 л. с.)
Момент крутящий	230 Нм (на 2000 об/мин)
Вес	226 кг
Степень сжатия	21
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное, бесконтактное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	8 кулачков
Материал блока цилиндров	чугун
Диаметр цилиндра	91,1 мм
Поршни	литые алюминиевые
Коленвал	стальной кованый
Ход поршня	95 мм
Горючее	дизтопливо
Нормативы экологии	Евро-3
Расход топлива	трасса – 12 л/100 км смешанный цикл 15 л/100 км город – 20 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для D4BH по составу	синтетика, полусинтетика
Объем масла моторного	5,5 л
Температура рабочая	95°
Ресурс ДВС	заявленный 150000 км реальный 250000 км
Регулировка клапанов	гайки
Система охлаждения	принудительная, антифриз
Объем ОЖ	7,8 л
Помпа	25100-42540
Свечи на D4BH	36710-42021, Y722JS NGK
Зазор свечи	—
Ремень ГРМ	24315-42101
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nipparts J1320516, Blue Print ADG02247, AMC HA684
Масляный фильтр	Totachi TC1054, WP928/83, Aiko C-306
Маховик	23230-42270
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 24 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 17 – 20 Нм маховик – 130 – 140 Нм болт сцепления – 15 – 22 Нм крышка подшипника – 75 – 85 Нм (коренной) и 45 – 48 Нм (шатунный) головка цилиндров –  115 – 125 Нм

Регулируются характеристики двигателя за счет использования разных турбин, конструкций ТНВД и впускного коллектора.

Особенности конструкции

Изначально двигатель D4BH обладает следующими конструкционными особенностями:

• чугунный блок цилиндров с гильзами;
• головка блока цилиндров из легкого алюминиевого сплава;
• пара балансировочных валов с ременным приводом для уменьшения вибрационных нагрузок;
• пятиопорный коленвал, выполненный из стали ковкой, галтели упрочнены по технологии накатки;
• литой алюминиевый поршень укомплектован компрессионным кольцом со спецпокрытием;
• углы открытия клапанов соответствуют 20 и 55 градусам до ВМТ (впуск, выпуск, соответственно), закрытия — 49 и 22 градуса;
• камеры сгорания вихревого типа, распредвалы литые;
• ТНВД и ГРМ приводятся во вращение общим зубчатым ремнем;
• Регулировка тепловых зазоров клапанов до 1991 года осуществлялась шайбами, затем толкателями разной длины, описание операции заложено в руководство пользователя;
• маслофильтр вынесен на индивидуальный кронштейн;

Блок цилиндров

ГБЦ D4BH

ШПГ D4BH

Выполнить капремонт вполне по силам своими руками, однако существуют нюансы комплектации. Например, маслонасосы D4BH и D4BF внешне схожи, но отличаются расположением кронштейна генератора. Если их перепутать, приводной ремень генератора порвется сразу после ремонта, так как шкивы коленвала и генератора станут не соосны.

Перечень модификаций ДВС

Условно к разновидностям мотора D4BH можно отнести несколько вариантов этой же серии:

• D4BF – не имеет интеркуллера
• D4BA – атмосферная модификация;
• D4BB – такая же атмосферная версия, но объем увеличен до 2,6 л.

ДВС D4BB

В каждой из этих модификаций применяется собственное навесное оборудование, которое не подходит для базового варианта.

Плюсы и минусы

Неприятной особенностью дизелей D4BH для владельцев становится ременный привод балансировочных валов с низким эксплуатационным ресурсом. Вторая проблема – вакуумный насос, точнее обрезание этой деталью шлицов на валу генератора, разбитый задний подшипник.

Вакуумный насос D4BH

В остальном дизель хлопот владельцам не доставляет, считается очень надежным и ресурсным. В среднем капитальный ремонт производится после 350 000 км пробега. Для автомобилей D и E класса расход топлива и смазки вполне экономичный.

Список моделей авто, в которых устанавливался

Производитель реализовал мотор D4BH в качестве силового агрегата на следующих автомобилях Hyundai:

• Terracan – универсал с передним/полным приводом;
• Galloper – внедорожник;
• Porter – коммерческий грузовик с доступом к мотору из салона;
• Porter II – грузовик с улучшенным дизайном кабины;
• H-1/Starex – минивэны LVC;
• H-1/Grand Starex – минивэн для внутреннего рынка Кореи.

Hyundai Porter

Также рекомендовано конструкторским отделом производителя применение этих движков в грузовичках Kia Bongo/K2500.

Регламент обслуживания D4BH 2,5 л/99 л. с.

Официальный мануал на дизельный двигатель D4BH регламентирует следующие сроки ТО:

• замена масла каждые 7500 пробега вместе с масляным фильтром;
• ремень ГРМ имеет ресурс 80000 км, а проверка осуществляется вдвое чаще;
• ремень навесного оборудования способен отходить 60000 пробега;
• топливный фильтр следует обновлять через 40000 км;
• замена воздушного фильтра производится каждые 40000 пробега;
• свойства антифриза резко снижаются после 20000 км.

Замена ремня ГРМ

Достаточно компактное устройство ДВС неизбежно приводит к прогоранию выпускного коллектора, поэтому через 30000 км его необходимо осматривать, а менять примерно вдвое реже.

Обзор неисправностей и способы их ремонта

Несмотря на надежную конструкцию и достаточно высокие эксплуатационные характеристики мотор D4BH имеет следующие «болезни»:

Потеря мощности	1) засорение сетки в баке 2) забит топливный фильтр 3) выработка ресурса воздушного фильтра	1) прочистка 2) замена фильтра 3) замена картриджа
Плавающие обороты	1) засорение форсунок 2) порвана прокладка клапана ЕГР	1) замена форсунок 2) замена прокладки
Мотор «греми-дымит»	1) задир цилиндров 2) залегшие кольца 3) выработка колпачков	1) восстановление зеркала 2) замена или раскоксовка 3) замена маслосъемных колпачков

Ремонт дизеля D4BH

Не следует забывать, что поршень стопроцентно гнет клапана в момент обрыва ремня ГРМ. При замене форсунок производитель рекомендует проверять на стенде и б/у и новые изделия, чтобы убедиться в их работоспособности.

Варианты тюнинга мотора

Поскольку двигатель D4BH уже имеет и турбину, и интеркуллер, произвести для него тюнинг становится практически невыполнимой задачей. Дальнейшее увеличение давления, во первых, зависит от конструкции турбины, во вторых резко снижает ресурс силового привода.

Дизель D4BH не подлежит тюнингу

В принципе, производитель мотора D4BH уже производит тюнинг на заводе, подбирая конкретную версию турбины для определенного грузовика, минивэна или внедорожника, на которые он устанавливается.

Таким образом, мотор D4BH производителя KMJ является турбированным рядным силовым приводом продольного расположения для тяжелых транспортных средств в линейке Hyundai и Kia. Базовые характеристики равняются 99 л. с., 2,5 л и 230 Нм, соответственно при степени сжатия 21 единица.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

No related posts.
