Энергосберегающее стекло – верить или нет?

Статья будет полезна покупателям окон, которые отнеслись к информации о волшебных свойствах энергосберегающего стекла со скептицизмом. В чем его отличие от обычного флоат-стекла, какие преимущества и недостатки?

Энергосберегающее стекло – стоит ли выбирать

Современную архитектуру невозможно представить без огромных стеклянных фасадов, панорамных окон и дверей. За хрупкой прозрачностью стоят инновации от лидирующих мировых корпораций. Новые технологии сделали стекло прочным и безопасным, при этом теплым и солнцезащитным. Энергосберегающее стекло в 2 раза лучше сберегает тепло и на 40% больше защищает помещение от солнца. Архитектура больше не будет прежней.

Фото: за счет своих превосходных свойств стекло стремительно вытесняет бетон и дерево с фасадов зданий, открывая новые горизонтыЭнергосберегающее стекло – это стекло нового поколения, специальные свойства которого позволяют снизить расход энергии на отопление и кондиционирование дома.

Когда и как изобрели энергосберегающее стекло?

Открытие энергосберегающего стекла произошло в 50-х годах 20-го века. Phillips занималась разработкой покрытий для повышения КПД газоразрядных ламп. Компания представила покрытие на основе оксидов олова и индия. Решение предотвращало потери тепла лампой, в результате чего температура газа внутри лампы увеличивалась, а КПД лампы повышался.

В строительную отрасль изобретение пришло позже. В 1964 году в Америке был представлен прототип первого энергосберегающего стекла. Покрытие Solarban в прототипе отражало инфракрасное излучение и солнечные лучи, а стекло быстро стало хитом остекления в стране. Американские компании продолжили разработки энергоэффективных стекол и в 1981 году получили первое низкоэмиссионное стекло с покрытием. За семь лет 20% жилого фонда Америки было остеклено новинкой. В начале 90х годов появилось первое стекло с мягким покрытием толщиной 1/1000 человеческого волоса – поистине революционный прорыв в энергосбережении.

Энергосберегающее или теплосберегающее стекло – как правильно?

Энергосберегающее стекло в России называют по-разному.

Все эти названия верны, потому что нет точной формулировки даже в ГОСТе.

Формулировка ГОСТа звучит так: «Стекло с низкоэмиссионным покрытием предназначено для изготовления стеклопакетов с целью снижения потерь тепла». Поэтому и название «низкоэмиссионное стекло» наиболее верное с документальной точки зрения. Термины «энергосберегающее или теплосберегающее стекло» вполне отражают свойства стекла, а также имеют право на существование. Частным потребителям больше нравится термин – энергосберегающее, как более легкое и понятное название.

Как работает энергосберегающее стекло?

Принцип работы низкоэмиссионного стекла можно понять, если разобраться с термином «эмиссивитет» – это способность поверхности терять (выпускать) тепло.

Эффективность энергосберегающих стекол оценивают по коэффициенту эмиссии Ƹ – величине, показывающей способность стекла отражать тепловое излучение.

Максимальное значение коэффициента эмиссии – 1, минимальное – 0. Чем меньше значение Ƹ, тем эффективнее стекло и больше тепла остается в помещении.

Коэффициент эмиссии обычного стекла 4мм = 0,89, для И-стекла с мягким покрытием коэффициент равен 0,03 что в 30 раз меньше, а значит лучше.

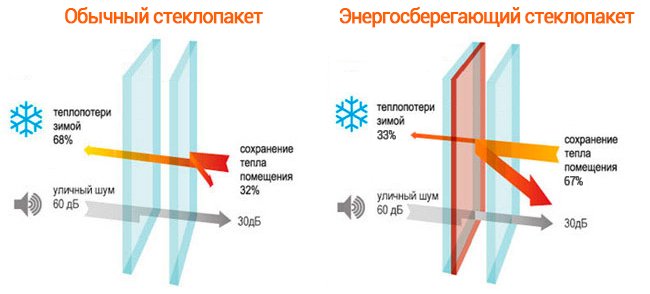

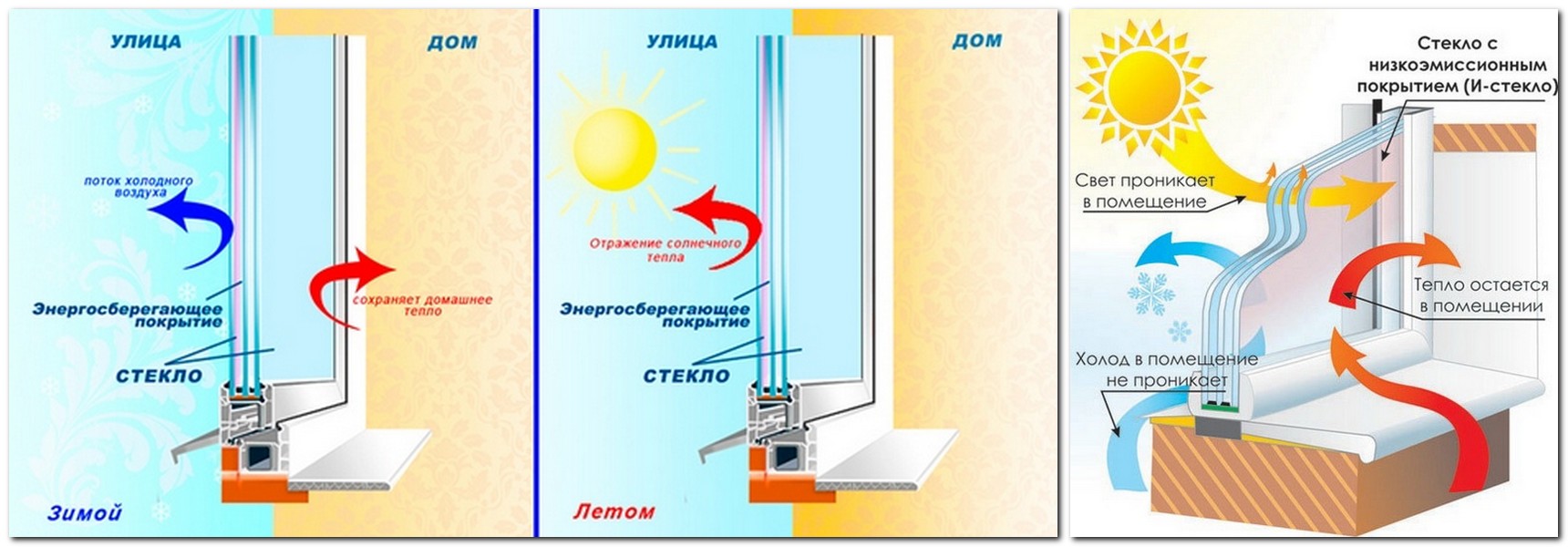

Фото: как работает энергосберегающее стекло?

Виды энергосберегающего стекла

Существуют 3 вида энергосберегающего стекла:

К-стекло – в настоящее время очень редко применяется вследствие низкой эффективности по сравнению с аналогами. Это стекло с твердым низкоэмиссионным покрытием из оксидов металлов, которое наносится на горячее стекло и буквально сплавляется с ним. К плюсам стекла можно отнести покрытие, устойчивое к механическому воздействию, его можно использовать в моноостеклении (одним стеклом без стеклопакета). Минусом стекла является более высокий коэффициент эмиссии по сравнению с I-стеклом – у К-стекла он равен 0,15-0,18. В России это стекло не производится.

И-стекло (i-стекло) «зима» – самый распространенный вид энергосберегающего стекла. Это стекло с мягким низкоэмиссионным покрытием из серебра, которое наносится на готовый лист стекла в вакуумно-магнетронной установке. Полученные тончайшие слои серебра толщиной в несколько нанометров, невидны невооруженным глазом.

Коэффициент эмиссии И-стекла равен 0,03, что в 30 раз меньше, чем у обычного и в 20 раз меньше, чем у К-стекла.

Фото: энергосберегающее стекло дает возможность строить дома со стеклянными фасадамиМультифункциональное стекло (мультистекло) «зима-лето» – самый продвинутый вид среди энергоэффективных стекол, «старший брат» И-стекла. Коэффициент эмиссии у него еще ниже, чем у И-стекла и составляет 0,01. Мультифункциональное стекло за счет многослойного покрытия из различных металлов «работает» и зимой и летом, а экономия энергии получается более значительной. Зимой эффективно сберегает тепло в доме и сокращает счета за отопление, а летом не дает помещению перегреваться от солнца, сокращает счета на электроэнергию для кондиционера.

Характеристики энергосберегающих стекол по сравнению с обычным стеклом

ХарактеристикиОбычное флоат-стекло 4ммИ-стекло Planibel Top N+ Мультифункциональное стекло
Energy Light
Коэффициент эмиссии (чем меньше, тем теплее)0,890,030,01
Светопропускание (чем выше значение, тем лучше)0,870,82
(-6%)		0,74
(-15%)
Коэффициент сопротивления теплопередаче, м2 • °С /Вт (чем выше значение, тем лучше)0,180,83
(+361%)		0,85
(+372%)
Теплопотери, Вт (чем ниже значение, тем лучше)27860
(-79%)		59
(-80%)
Солнечный фактор (чем ниже значение, тем меньше нагревается квартира, дом в солнечный день.
88		66
(-25%)		20 – 45
(-78%)

Выводы:

  • Простое стекло 4 мм обладает крайне низкими показателями по теплосбережению и по солнцезащите. Устанавливать сегодня стеклопакеты только с простым стеклом без покрытия – недопустимая роскошь.
  • Мультифункциональное стекло – идеальное решение для тех, кто хочет зимой беречь тепло, а летом защититься от солнца. Оптимальное решение для владельцев недвижимости с окнами, выходящими на южную и западную стороны здания и в регионах с высокой солнечной активностью.
  • Для затененных квартир первых этажей и окон, расположенных на северной и восточной стороне здания, лучше выбрать энергосберегающее И-стекло – оно пропускает больше естественного света, чем мультифункциональное и в комнате будет светлее.
  • Комбинация в одном стеклопакете мультифункционального + и-стекла и инертного газа значительно повышает теплоизоляцию – коэффициент сопротивления теплопередаче может достигать 1,4 м
    2     ·°С /Вт. Оно придает стеклу зеркальность различной интенсивности и выпускается в различных цветах.

Сколько энергосберегающих стекол поставить, как правильно

Энергосберегающее стекло с мягким покрытием используют только в составе стеклопакета. Таким образом покрытие защищается от негативного воздействия окружающей среды, не повреждается и долго служит.

✔ 1 энергосберегающее стекло в стеклопакете

И-стекло можно устанавливать первым со стороны помещения или со стороны улицы.  Теплозащитные функции практически не отличаются в зависимости от расположения стекла в стеклопакете.

Мультифункциональное стекло помимо теплосберегающей функции дополнительно обладает солнцезащитной, поэтому в стеклопакете оно всегда ставится первым со стороны улицы покрытием внутрь.

✔ 2 энергосберегающих стекла в стеклопакете

Два И-стекла. Если в 2-х камерный стеклопакет поставить два И-стекла, то стеклопакет будет в 4 раза теплее стеклопакета с обычными флоат-стеклами и в 2 раза теплее стеклопакета с одним I-стеклом. i-стекло ставится в стеклопакете первым и последним покрытиями внутрь.

Мультифункциональное+I-стекло. Комбинация стекол создает высокую солнцезащиту летом и теплосбережение зимой. Такой стеклопакет в 4 раза эффективнее, чем стеклопакет с обычными стеклами. Мультифункциональное стекло ставится первым снаружи, а i-стекло первым изнутри покрытиями внутрь.

Средним стеклом в 2-х камерном стеклопакете энергосберегающее стекло не ставят. Отраженное тепло может привести к перегреву воздушной камеры и разрушению стеклопакета (термошоку).

Energy Light – мультифункциональное стекло нового поколения

Мультифункциональное стекло Energy Light от компании AGC* по праву считается наиболее эффективным среди энергосберегающих стекол. Максимальное светопропускание, высокая солнцезащита и непревзойденная теплоизоляция – за это Energy Light полюбили клиенты и застройщики.

Фото: максимальное светопропускание, высокая солнцезащита и непревзойденная теплоизоляция – за это Energy Light полюбили клиенты и застройщики*Стекло выпускается на стекле Planibel Clear и на просветленном Planibel Crystalvision (нейтральный оттенок без изменения цветопередачи). Закаливаемые версии мультифункционального стекла, позволяют сделать его в 6 раз прочнее обычного стекла и в 12 раз крепче в составе триплекса.

Сравнительные характеристики стеклопакетов – обычные против мультифункциональных на примере стекла AGC

Стекло/стеклопакет Солярный фактор
SF		 Сопротивление теплопередаче
R		 Теплопотери, Вт / кв.м.
Обычные стеклопакеты
4 – 16 — 40,790,32156
4 – 14 – 4 – 14 — 40,580,5198
Однокамерный 4 EL – 16 Ar— 4*
Energy Light on Planibel Clear0,490,68 – 0,7073 — 71
Energy Light on Crystalvision0,500,68 – 0,70
73 — 71
Двухкамерный 4 EL – 14 Ar– 4 – 14Ar – 4
Energy Light on Planibel Clear0,460,75 – 0,7867 — 64
Energy Light on Crystalvision0,470,75 – 0,7867 — 64
Двухкамерный 4 EL – 14 Ar– 4 – 14Ar – 4 Planibel Top N*
Energy Light on Planibel Clear0,431,25 – 1,2840 – 39
Energy Light on Crystalvision0,441,25 – 1,2840 — 39

Как проверить наличие энергосберегающего стекла в стеклопакете?

Определить наличие напыления и его положение в стеклопакете можно при помощи специального тестера или источника открытого огня (спичка, свеча, зажигалка).

Фото: тестер для определения напыления: зеленая лампочка – чистое стекло, желтая – покрытие с обратной стороны, красная – сторона с покрытием

Отраженное пламя от:

  • И-стекла будет иметь красноватый, сиреневый, фиолетовый оттенок.
  • Мультифункционального стекла будет почти белым.
  • Простого стекла даст желтый оттенок.

Фото: разница в цвете пламени лучше видна в темное время сутокБлагодаря высоким потребительским свойствам энергосберегающее стекло окупает себя через год за счет экономии на отоплении и кондиционировании. Комфортная температура в помещении поддерживается круглый год. Одно мультифункциональное стекло позволяет снизить теплопотери в 2 раза, а в комбинации мультифункционального стекла с И-стеклом в 4 раза. Это выбор домовладедьцев, умеющих считать деньги и думающих на перспективу.

*Статья содержит контекстную и визуальную рекламу

Виды стеклопакетов для пластиковых окон. Устройство, виды и особенности стеклопакетов для пластиковых окон

Функции стеклопакета для пластикового окна


Эпоха одинарных стекол в окнах канула в Лету.

На их место пришли современные стеклопакеты. Их основными функциями являются:

  1. Организация в помещении естественного освещения – осуществление доступа дневного света с улицы.
  2.  Защита помещения от погодных факторов – ветра, влажности и осадков.
  3. Сохранение тепла в комнатах. За счет двух- или трехконтурного уплотнения, которое обеспечивает высокий уровень герметичности.
  4. Защита внутреннего пространства от проникновения уличных шумов.

Современные технологии изготовления позволили разработать и внедрить различные типы стеклопакетов для пластиковых окон – универсальные с базовыми показателями или усиленные с повышенным упором на определенную функцию.

Как выглядит стеклопакет

Стеклопакет — это конструкция из нескольких стекол (минимум из двух), разделенных промежутком – камерой, которая может быть заполнена инертным газом или сухим воздухом. Стекла герметично соединены посредством дистанционной алюминиевой рамки с перфорацией, а также герметиком (силикагелем, молекулярным ситом или их смесью). Для дополнительной герметизации используется уплотнитель.

Стекла в стеклопакете могут быть как обычные, так и обладающие дополнительными опциями энергосбережения, шумопоглощения или защиты от механических воздействий.

Стеклопакет занимает до 80% площади окна, поэтому от к его выбору стоит отнестись очень внимательно.

Из чего состоит стеклопакет для пластикового окна


Ассортимент нашей компании представлен несколькими видами стеклопакетов для окон, но все они имеют одинаковую структуру, различаясь лишь в способах производства и наличии дополнительных элементов.

Стеклопакет – это многослойная конструкция, общая толщина которой не должна превышать 60 мм, состоящая из:

1. Двух, трех или более стеклянных полотен, расположенных параллельно друг другу, стандартная толщина которых 4 мм, но может быть и больше (5-6 мм). При объединении полотен на их края наносится герметик.
2. Камер – внутреннего пространства между полотнами, заполненного сухим воздухом или инертным газом. Ширина камер влияет на степень тепло- и звукоизоляции, стандартные показатели варьируются в диапазоне 6 – 16 мм.
3. Пластиковой рамы, объединяющей полотна в одну конструкцию.
4. Дистанционной рейки – металлической или пластиковой, прокладки, заполненной абсорбирующей смесью, впитывающей нежелательную влагу. Рейка также служит регулятором параллельности полотен и ширины камер.

Это важно! Наименьшие показатели теплопроводности имеют стеклопакеты с камерами шириной не более 20 мм. Это связано с тем, что при большей ширине пространства между полотнами в нем возникает конвекция (движение воздуха), усиливающая теплоотдачу.

Как производят стеклопакеты?

Самая важная характеристика стеклопакета – это герметичность. Если герметичность нарушается, или стеклопакет изначально изготовлен с дефектами, он не будет выполнять свою функцию.


Производство стеклопакетов состоит из нескольких этапов:

⇨ Нарезка стекла и его размеры.

Стекло на современных предприятиях режется на автоматических линиях. Вначале на стекло алмазным роликом наносят царапины глубиной 1-1,5мм, затем его разламывают по этим меткам. Стандартные листы стекла имеют размер 3210х2250мм или 6100х3210мм. Существуют специальные программы по раскрою стекла, они позволяют минимизировать обрезки, что удешевляет стоимость конечной продукции

Важно! Стоимость всех обрезков стекла включена в стоимость стеклопакета. Старайтесь выбирать такие размеры стеклопакетов, чтобы отходы были минимальны (очень актуально для фасадного и панорамного остекления).


Фото: современные линии резки стекла практически исключают участие человека. Раскрой листа формируется автоматически

⇨ Подготовка дистанционной рамки.

Дистанционная рамка – это полый внутри профиль из алюминия, стали или пластмассы. Рамки бывают различной ширины от 6 до 24мм, именно они создают воздушную камеру в стеклопакете.

Внутрь рамки засыпают осушитель воздуха. На одной поверхности рамки есть небольшие отверстия и гранулы осушителя через них впитывают молекулы воды, которая содержится в воздухе. Если осушитель не справляется с задачей, то на внутренних поверхностях стекла будет образовываться конденсат – такой стеклопакет считается бракованным.


Фото: осушителем заполняют не всю рамку, достаточно засыпать в две стороны, т.е 50% рамки
⇨ Нарезанная рамка собирается на пластиковые уголки или просто сгибается в углах. Второй вариант применяется все чаще, т.к позволяет свести к минимуму обрезки рамки.

Важно! Дистанционная рамка может стыковаться по всей длине. Количество стыков на одной рамке не лимитируется. Стыки рамки не считаются браком, но компании, дорожащие своей репутацией, не делают больше одного соединения.

На торец рамки наносят тонкую полоску нетвердеющего герметика, он позволяет ей приклеиться к стеклу и создает первую преграду на пути попадания наружного воздуха и влаги внутрь.

Подготовленную рамку приклеивают к нарезанному и вымытому стеклу, собирая стеклопакет как сэндвич. В однокамерном стеклопакете два стекла и одна рамка между ними, в двухкамерном – три стекла и две рамки.

Собранный стеклопакет прогоняют через пресс, в нем стекла плотно прижимаются к рамкам.

Стекло моется в автоматических моечных машинах теплой водой со специальным средством.

Важно: стекло должно быть чистым на внутренних поверхностях, которые нельзя вымыть на собранном стеклопакете. Отпечатки пальцев, мусор, пятна внутри – все это брак и стеклопакет должны заменить бесплатно!


Фото: размер стеклопакета, который можно изготовить ограничивается размерами моечной камеры и пресса

 На торец собранного стеклопакета наносят второй слой герметика и оставляют сохнуть. Герметик высыхает примерно за 1-1,5 часа, после чего стеклопакет можно устанавливать в окно. Лучше если герметик второго слоя наносится в вертикальном положении стеклопакета – так стекло не прогибается изначально и риск его прогиба и разрушения в готовом окне гораздо меньше.

Важно: второй слой герметика не должен иметь разрывов и пустот. Даже самый маленький разрыв приведет к постепенной разгерметизации стеклопакета!

Самые качественные стеклопакеты изготавливаются на полностью автоматических линиях.

Стеклопакет в зависимости от количества камер

Один из основных критериев выбора того или иного вида стеклопакета – количество камер, не стекол, а именно пространств между ними.

Чем больше камер, тем выше шумо- и теплоизоляционные показатели. Но в четырехкамерных изделиях полезная прибавка в характеристиках становится незначительной, а вес их существенно возрастает, растет и нагрузка на раму. Применение таких конструкций оправдано только в условиях сурового климата или в местах сильно повышенной шумности (аэропортах, жд-вокзалах).

Особенности конструкции стеклопакетов и их свойства в зависимости от количества камер отражены в следующей таблице.

При этом стоит учитывать, что однокамерный энергосберегающий стеклопакет с К-стеклом может в несколько раз превышать тепло- и звукоизоляционные показатели двух- и даже трехкамерных стеклопакетов, но с обычными стеклами. Наполнение камеры аргоном вместо сухого воздуха также способствует увеличению тепло- и шумоизоляционных характеристик по отношению к двухкамерным изделиям. При этом вес конструкции остается небольшим.

Чтобы значительно повысить свойства двухкамерного пакета достаточно поставить только одно энергосберегающее или закаленное стекло (крайнее с уличной стороны), а остальные оставить в стандартной комплектации.

Не рекомендуется ставить пакеты с тремя камерами в средней полосе России – это дорого и нерационально. Лучше отдать предпочтение двухкамерному стеклопакету с мультифункциональным стеклом или энергосберегающим, закаленным. Трехкамерные окна оправданы в жестких климатических условиях, например, на Крайнем Севере.

Обратите внимание на то, как меняются характеристики одного и тоже стеклопакета при смене вида стекла.



Стеклопакет в зависимости от типа наполнения


Главные свойства стеклопакетов – это звукоизоляция и теплопроводность. Эти показатели во многом обуславливаются выбором наполнителя для камер. Это может быть:
  1. Сухой воздух – наиболее распространенный и дешевый вариант.
  2. Инертные газы – аргон (улучшает теплоизоляцию в 1,4 раза по сравнению с воздухом, ксенон (в 2,6 раз), криптон (в 4,4 раза, но стоит очень дорого, поэтому практически не применяется).

Из инертных газов идеальное решение – аргон, так как его применение оптимально по цене и уровню показателей. К тому же он служит защитой для покрытия i-стекол от окисления (один из энергосберегающих вариантов) и уменьшает вероятность появления конденсата.

Со временем любой инертный газ улетучивается, как бы хорошо ни выполнялась герметизация стеклянных полотен – за год примерно на 3%. Поэтому каждые 10 лет камеры необходимо заполнять по новой.

Для того чтобы вам проще было понять разницу между газами, которые используются в различных видах стеклопакетов, ниже мы приводим таблицу сравнения их характеристик.

Наполнитель (при температуре +10 градусов)Плотность (кг/м³)Динамическая вязкость (кг/(м*с))Теплоемкость (Дж/(кг*к))Теплопроводность (Вт/(м*к))
Криптон6,3600,6141,4591,275
Аргон1,6992,1640,5191,684
Воздух1,2321,7611,0082,496

Другие разновидности стеклопакетов

Сегодня многие производители предлагают сравнительно новые виды стеклопакетов, обладающие особыми свойствами. Среди них можно упомянуть:

  • энергосберегающие низкоэмиссионные изделия;
  • бронированные изделия или стеклопакеты триплекс;
  • тонированные изделия.

Стеклопакеты с эффектом энергосбережения

Энергосберегающими стеклопакетами называются изделия, имеющий повышенный уровень теплозащиты за счет использования специального стекла с низкоэмиссионным покрытием – так называемого I-стекла. Такое стекло отражает инфракрасные тепловые лучи, создаваемые отопительными приборами, направляя их обратно в помещение. Благодаря тому, что покрытие наносится очень тонким слоем, светопропускная способность такого стеклопакета практически не изменяется.

Конструкции с энергосберегающим стеклом могут иметь одну или две камеры. Теплоизолирующие свойства однокамерной конструкции имеют достаточный уровень для использования ее в условиях умеренного климата. Двойной энергосберегающий стеклопакет подойдет для более суровых условий и послужит отличной альтернативой громоздким трехкамерным конструкциям стандартного типа.

Отличить энергосберегающее стекло от обычного можно следующим образом. Перед стеклопакетом зажгите зажигалку или спичку. На стекле появятся отражения пламени, одно из которых, в случае если перед вами настоящий теплосберегающий стеклопакет с низкоэмиссионным стеклом, будет отличаться по цвету.

Бронированные или защитные стеклопакеты

Самыми прочными и безопасными являются стеклопакеты триплекс, которые могут называться также защитными, бронированными или ударопрочными. Триплекс – это название многослойного стекла толщиной от 5 до 40 мм, слои которого склеиваются специальной ламинирующей пленкой. Главное свойство триплекса хорошо известно обывателю благодаря его использованию в транспорте, например, на лобовом стекле автомобиля. Многослойное стекло триплекс даже при сильном повреждении окна не разлетается на осколки, оставаясь на поверхности пленки. На фото можно увидеть, что происходит с таким стеклом после выстрела: оно противодействует сквозному проникновению пули.

Бронированный стеклопакет может выполнять следующие функции:

  1. Защита окна от внешних ударов, выстрелов и сильных порывов ветра – в зависимости от вида используемого стекла и защитной пленки оно может выдерживать огромное давление.
  2. Противовзломная функция – даже если окно все-таки будет разбито, стекло триплекс не выпадет из проема, препятствуя проникновению внутрь помещения.
  3. Предотвращение травмирования людей осколками стекла при случайном или намеренном повреждении.

Триплекс имеет широкую область применения:

  • использование в остеклении детских учреждений, школ, спортивных залов;
  • остекление витрин магазинов;
  • установка в окнах частных домов или первых этажей многоквартирного дома в качестве более эстетичной альтернативы решеткам;
  • применение в окнах, расположенных на крыше зданий.

В зависимости от типа используемой пленки стекольные изделия триплекс могут иметь также дополнительную защиту от шума или ультрафиолетового излучения.

Тонированные стеклопакеты

Такой вид стеклопакета предполагает наличие тонированных стекол или использование тонированной пленки, расположенной на поверхности стекла. Кроме светопроницаемости, остальные характеристики такого изделия остаются неизменными.

Тонированные конструкции устанавливаются в следующих случаях:

  • для защиты помещения, расположенного на солнечной стороне, от излишнего воздействия ультрафиолета;
  • для скрытия внутреннего мира помещения от нежелательных взглядов с улицы;
  • в декоративных целях.
Характеристика стекол и стеклопакетов по пропусканию света и УФ излучения, расчетная
 Формула     Пропускание света
τv(%)		      Солярный фактор
g (%)		      Пропускание УФ лучей
τuv(%)
 4 мм          90          88          75
 8 мм          88          82          66
 4М1-16-4М1          83          80          60
 4М1-10-4М1-10-4М1          76          72          50
 4М1-16Ar-4М1-14Ar-И4          73          60          30
 6CGSolar-16Ar-4М1-14Ar-И4          58          38          14

При этом, как видно из таблицы, стекло триплекс 8 мм не значительно уменьшает прозрачность, в отличие от двух стекол по 4 мм в конструкции стеклопакета.

Окна с 4 стеклами по 4 мм почти на 40% лишат дом естественного освещения.

Высокое светопропускание — важный фактор для нормальной жизнедеятельности. Тем не менее с солнечным светом в дом проникает солнечная энергия, которая способна нарушить микроклимат помещения, негативно воздействует на декоративную отделку помещения и мебели.

Стеклопакеты с i-стеклом

Технология изготовления стекол для таких пакетов намного сложнее, чем «К». Напыление производится в вакууме и предусматривает своеобразное «сэндвичное» напыление, чередующее оксидные и металлические слои (оксид-метал-оксид). При этом толщина слоя металла (чаще всего серебра) составляет не более 10-15 нм (10-9м).

Даже такой тончайший слой металла снижает теплопроводность пакета на 90%, не изменяя светопропускаемости. Но напыление довольно уязвимое для внешних воздействий, поэтому производится исключительно на внутренние поверхности стекол. При сравнительной стоимости с К-пакетами, i-варианты позволяют сэкономить на 20% больше энергии, идущей на отопление. Кроме того, они еще и на 20 – 40% легче, что дает возможность установить однокамерные, i-пакеты любого размера в стенах с не очень высокой несущей способностью и в конструкциях большой площади — витринах, фасадах, панорамах.

Стеклопакеты со смарт-стеклом

Модное в современном мире слово SMART применяется к саморегулирующимся системам, реагирующим определенным образом на изменения внешних условий. В отношении к окнам — это сложные стеклопакеты, изменяющие уровень прозрачности и теплопроводности в зависимости от внешних условий. Между стеклами устанавливается сложная прослойка, запитанная на внешний источник тока, реагирующая на изменение интенсивности освещения и температуры.

Сложность системы определяет и достаточно высокую стоимость таких окон. Чаще всего они используются в системах «умный дом», отличающихся сложностью и высокой ценой основных узлов и компонентов. Если в таком доме затраты на «умное» окно составляют 2 – 3% от общей стоимости оборудования, то в обычной квартире или коттедже они превысят 20, а то и 30 процентов расходов на строительство.

Цветные стеклопакеты

Стеклопакеты с цветными стеклами используются обычно как часть декорирования фасада. Но обладая бесспорными дизайнерскими возможностями, они не утрачивают и сугубо прикладных. Цветные стекла отлично защищают дом от избытка ультрафиолета, не позволяют рассмотреть помещение с улицы, в то же время пропуская достаточно дневного света. Также с помощью цветных стекол можно создать оригинальное освещение интерьера, придающее определенный колорит.

В большинстве случаев цвет окну придают наклеенные на стекло методом ламинирования специальные пленки. Но можно встретить и окрашенные по всему объему стекла, в состав которых при изготовлении вводятся различные соединения, изменяющие цвет без потери основных качеств — прочности, термостойкости, химической инертности.

Первый вариант стеклопакетов более распространен — относительно невысокая стоимость позволяет изготовлять окрашенные окна промышленным способом в любом размере. Цветное стекло, окрашенное в массиве довольно редкое, такие стеклопакеты можно заказать в индивидуальном порядке только у нескольких производителей.

Кроме привлекательного внешнего вида, цветные стекла обладают и повышенной прочностью. Ламинирующая пленка предотвращает растрескивание стекла при случайных ударах и не уступает по прочности триплексу или закаленному. Но при заказе цветных стеклопакетов не стоит увлекаться насыщенностью цвета — вполне достаточно легкого оттенка, не слишком снижающего прозрачность.

Частным случаем цветных стеклопакетов являются тонированные (затемненные) при помощи наклеивания специальных пленок. Такие окна очень уместны в современных интерьерах, но, кроме декоративности, обладают и отличными эксплуатационными свойствами. Особенно на южной, юго- восточной стороне здания или в жарком климатическом поясе. В последнем случае на первое место выходят не теплоизоляционные свойства, а способность окна защитить помещение от прямых солнечных лучей и высокой температуры внешнего воздуха.

Зеркальные стеклопакеты

Стеклопакеты с зеркальным покрытием уместны не только на первом этаже — часто зеркальные стекла полностью изменяют экстерьер дома и превращают вполне обычное неказистое здание в шедевр архитектуры.

Помимо высоких защитных свойств (от ультрафиолета и нескромных взглядов), они еще и обладают повышенным уровнем прочности. Тончайшая металлическая пленка обладает высоким сопротивлением к случайным механическим воздействиям и абсолютно не боится абразивов — напыляется серебристый или золотистый металл на внутренние поверхности и не взаимодействует с внешней средой.

Но при установке зеркального стеклопакета следует учитывать несколько факторов:

  • уместность в дизайне здания;
  • сохранение относительной «непрозрачности» только в дневное время;
  • более высокую стоимость.

При включении внутреннего освещения в доме, все происходящее в комнате становиться отчетливо видимым на улице, как и при использовании обычных стекол. Сэкономить на шторах и жалюзи получится только в офисах или магазинах.

Стеклопакеты с мультифункциональным стеклом

Мультифункциональные стеклопакеты способны не только «обогреть» жилище зимой, но и воспрепятствовать его перегреву летом. Специально обработанное стекло отражает тепло солнечных лучей, не препятствуя при этом проникновению солнечного света внутрь здания. Такими стеклопакетами целесообразно остеклить сторону здания, обращенную на юг или юго-запад.

Звукоизоляция

Для звукоизоляции, согласно лабораторным испытаниям, подходят конструкции в изготовлении которых используется толстое листовое стекло или многослойное стекло.

Характеристика звукоизоляции стеклопакетов расчетная
     ФормулаЗвукоизоляция
по отношению к прямому шуму воздушных судов Rw, dB
     4 мм     30
     4М1-16-4М1     30
     8 мм     32
     4М1-10-4М1-10-4М1     33
     4М1-16Ar-4М1-14Ar-И4     33
     6CGSolar-16Ar-4М1-14Ar-И4     36
     44.1М1-14-4М1     40
     44. 1М1-12-66.1М1     47

44.1 — два стекла 4 мм с ПВБ пленкой между стеклами.
66.1 — два стекла 6 мм с ПВБ пленкой между стеклами

Как видно, 8-ми миллиметровое стекло лучше изолирует от шума (32 дБ), чем однокамерный стеклопакет 4М1-16-4М1 (30 дБ).

На что влияет толщина стекла

Чем толще стекло используется в стеклопакете, тем лучше стеклопакет изолирует от шума.

Толщина стеклаВес 1 м2Звукоизоляция
4 мм10 кг28-30дБ
5 мм12,529-31дБ
6 мм15 кг30-32дБ
8 мм20 кг32дБ

Разнообразие декора стеклопакета

Большинство стеклопакетов представляют собой обычную плоскость без избыточного декора. Но могут использоваться и другие варианты, например, стекла со шпросами — декоративными металлическими профилями, установленными внутри стеклопакета. Ширина профиля находится в пределах 8 – 26 мм. Цвет шпросов — серебро, золото, бронза. Они обладают достаточно декоративным видом, но в последнее время практически не используются.

Кроме шпросов используются фальшнакладки — элементы декора различной конфигурации, которые крепятся к стеклу. На прочность и герметичность стеклопакета они никакого влияния не оказывают, но позволяют адаптировать любое окно к особенностям экстерьера здания.

Вариантов изготовления стеклопакетов может быть множество. Если есть возможность выбора, то привлечь к нему следует профессиональных строителей — окна покупаются не каждый год, и стоят они немало. От их качества зависит комфортность жилья и здоровая атмосфера в доме.

Выбор стеклопакета и климат региона

На большей части территории России целесообразно использование двухкамерных стеклопакетов. Однокамерные подходят для остекления неотапливаемых помещений и жилых при условии наличия низкоэмиссионного стекла в структуре. Трехкамерные имеет смысл устанавливать только в регионах с суровым климатом, сильными ветрами и морозами.

Для улучшения теплоизоляции следует применять энергосберегающие конструкции. На территории с большим количеством солнечных дней — тонированные и солнцезащитные.

Чтобы не переплачивать за лишние функции, следует определить какие свойства наиболее важны в каждом отдельном случае. Если вы затрудняетесь, обратитесь к профессионалам для получения консультации.

Газ в стеклопакете

Обычный стеклопакет заполнен простым воздухом, влага из которого удаляется осушителем в дистанционной рамке.

Усилить тепло- и шумоизоляцию можно закачиванием инертных газов в воздушные камеры. Для этих целей используют аргон, криптон, гексафторид серы.

Вопреки устоявшемуся мнению газ не улетучивается через1-2 года, а исправно служит весь срок жизни стеклопакета при условии использования качественных герметиков.

Боязнь отравления газом при разрушении стеклопакета также беспочвенна. Объем газа слишком мал, чтобы нанести ощутимый вред самочувствию человека.

Размер камеры и газ в стеклопакете

Размер камеры — расстояние между стеклами в стеклопакете — также оказывает влияние на его свойства. От того, чем заполнена эта камера —
воздухом или инертным газом — также зависит теплоизоляция (см. результаты испытаний стеклопакетов с аргоном).

Принято считать что внутри стеклопакета вакуум, что в корне неверно, так как в таком случае стеклопакет просто лопнул бы сразу после выхода с конвейера под воздействием атмосферного давления.

На самом деле внутри стеклопакета обычный (осушенный) воздух или специальный инертный газ.

На что влияет размер камеры

Улучшение звукоизоляцииНет
Улучшение теплоизоляцииДа (+50%)

Улучшение теплоизоляции происходит с увеличением расстояния между стеклами — от 8 до 24 мм. Дистанция между стеклами менее 8 мм, например, 6 мм, допускается по ГОСТ 24866-2014 «Стеклопакеты клееные» только для стеклопакетов внутреннего остекления.

В двухкамерном стеклопакете увеличение дистанционной рамки более 16 мм ведет к обратному эффекту — теплоизоляция снижается.

 ФормулаПропускание света
τv(%)		Солярный фактор
g (%)		Пропускание УФ лучей
τuv(%)		Сопротивление теплопередаче
м2 С/Вт
 4CGS-6Ar-4М1-6Ar-И45939150,88 (расчетн.)
 4CGS-16Ar-4М1-14Ar-И45939151,45 (расчетн.)
 4CGS-18Ar-4М1-18Ar-И45939151,43 (расчетн.)
 4CGS-16Ar-4М1-24Ar-И45939151,41 (расчетн.)

Некоторые наблюдения демонстрируют увеличение теплоизоляции при увеличении ширины камеры, но при незначительной разнице температур стекол, ограничивающих камеру. Широкая дистанция между стеклами предпочтительнее, когда эта камера — вторая в стеклопакете, то есть расположена ближе к помещению.

Для лучшей теплоизоляции эффективно заполнить камеру газом, более плотным чем воздух. В частности, повышает изоляционные свойства стеклопакета закачивание аргона. Подробнее: Зачем нужен газ в стеклопакете

Дистанционные рамки в стеклопакете

Разделяющие стекла в стеклопакете рамки выполняют одновременно несколько функций:

  • формируют теплоизоляционную воздушную камеру,
  • заполненный в рамки силикагель осушает внутрикамерный воздух,
  • декоративную — может быть выбран один из нескольких цветов.

Дистанционные рамки различаются по типу и материалу из которого изготовлены. Наиболее распространенные: пластиковые, алюминиевые, комбинированные (TGI).

Материал, например алюминий, применяемый в производстве рамки — хороший теплопроводник. Пластик — напротив, теплоизолятор. В зависимости от заказанного в производство стеклопакета, а точнее типа рамки, может возникать (или не возникать) мостик холода и запотевание. Дистанционные рамки для стеклопакета и их свойства

Дефекты стеклопакетов

Дефекты стеклопакетов можно условно разделить на две категории: механические повреждения и брак сборки.

Механические повреждения:

  • Трещины на стекле;
  • Царапины на стекле длиной более 1 см;
  • Сколы на торцах стекла или углах. Если стеклопакет привезли с такими дефектами это всегда брак и подлежит замене. Даже самый маленький скол может привести к полному разрушению всего стекла.


Фото: негерметичный стеклопакет вполне может превратиться в аквариумК дефектам сборки можно отнести:
  • Грязь на внутренних поверхностях стекла
  • Смещение дистанционных рамок друг относительно друга более чем на 3мм
  • Грязь на дистанционной рамке
  • Стекло установлено не по формуле или покрытием наружу. Современные покрытия очень чувствительны к воздействию окружающей среды и стекло начнет покрываться ржавчиной.
  • Разрывы в слое герметика, особенно если видно дистанционную рамку.
  • Слипание стекол между собой не всегда является браком сборки. Чаще это ошибка в выборе формулы, поэтому для стеклопакетов размерами больше 1200х1200мм нужно внимательно выбирать толщину наружного стекла

Какой стеклопакет – такое и окно

Стеклопакет занимает от 70 до 90% площади окна, именно он диктует каким окну быть. Его несложно поменять и вдохнуть в окно новую жизнь, если оно установлено давно и не отвечает требованиям потребителя. Инновации в производстве стекла повысили теплоизоляцию стекла на 50%, защиту от солнца на 60%, а звукоизоляцию в 3 раза. Стеклопакет с инновационным энергосберегающим стеклом способен сделать даже скромное окно ультрасовременным.

Формулы стеклопакетов

Формула стеклопакет это краткая запись всех его составляющих.

Например: 4М1 — 16 Ar — 4i или 4EL — 12 — 4М1 — 14 — 4М1

В формуле указывается:

  • Стекло – толщина в миллиметрах и краткое название. Например: 4М1 – стекло прозрачное марки М1 толщиной 4мм; 4i – низкоэмиссионное стекло толщиной 4мм; 6 EL – мультифункциональное стекло Energy Light толщиной 6мм.
  • Дистанционная рамка и газ в межстекольном пространстве. Например: 12 или 14 – дистанционная рамка шириной 12 или 14мм, пространство заполнено воздухом; 16 Ar – дистанционная рамка шириной 16мм, межстекольное пространство заполнено аргоном.

Толщина стеклопакета зависит от ширины оконного профиля. Она складывается из суммы толщин стекла и рамок.

Например: толщина стеклопакета 4М1 — 16 Ar — 4i = 4 + 16 +4 =24мм

Или 4EL — 12 — 4М1 — 14 — 4М1 = 4 +12 +4 +14 + 4 = 36мм

Важно: согласно ГОСТ 24866-2014 формула стеклопакета пишется, начиная с уличного стекла (того, которое расположено первым со стороны улицы). Многие производители окон пишут формулу, начиная с внутреннего стекла (того, которое со стороны помещения). Уточняйте написание в документах при заключении договора.

Как расшифровать информацию из маркировки

Буквенно-числовая маркировка несет в себе основную информацию о стеклопакете. Чтобы избежать обмана недобросовестных продавцов, важно уметь читать формулу стеклопакета. Она может быть нанесена на наклейку на стеклопакете, на дистанционную рамку или содержаться в сопроводительной документации.

Маркировка дает информацию об основных характеристиках стекла, размерах, наличии пленок и покрытий, типу газонаполнения.

По ГОСТ 24866-2014 маркировка однокамерного стеклопакета выглядит следующим образом — 4М1х16х4М1, где:

  • 4 — это толщина стекла в мм.
  • М1 — марка стекла.
  • 16 — ширина дистанционной рамки.

Обозначение дополнительных свойств:

  • СПО — однокамерный.
  • СПД — двухкамерный.
  • К или И — твердое и мягкое низкоэмиссионное покрытие.
  • Т0 и Т1 — окрашенное в массе.
  • Р1А, Р2А, Р3А, Р4А, Р5А — ударостойкость и класс защиты.

Если в качестве заполнения использовался воздух, то дополнительное обозначение отсутствует. Аргон обозначается как Ar. Криптон — Kr.

Источники

  • https://sofos-okna.ru/stati/vidy-steklopaketov-dlya-plastikovyh-okon
  • http://plasokna.ru/chto-takoe-steklopaket.html
  • https://www.oknamedia.ru/novosti/steklopaket-glavnyy-v-okne-50662
  • https://SecretBalkona.ru/osteklenie/vidy-steklopaketov.html
  • https://oknabm.ru/about/articles/steklopakety/
  • https://srbu. ru/otdelochnye-materialy/412-vidy-steklopaketov-dlya-plastikovykh-okon.html
  • http://www.mirokon34.ru/vidy-steklopaketov

Мультифункциональное стекло Energy Light

Energy Light – мультифункциональное стекло линейки Energy от компании AGC, данное стекло обладает свойствами энергосберегающих и солнцезащитных стекол. Energy Light производится по магнетронной технологии и является стеклом с мягким покрытием.

Это стекло гораздо эффективнее обычного флоат-стекла!

Стекло Energy Light обладает средней рефлективностью и нейтральным оттенком, в связи с чем прекрасно подойдет для применения, как в фасадном остеклении офисных зданий, так и для жилой недвижимости.

Мультифункциональное стекло Energy Light – тепло и защита от жары:

  • Высокая энергоэффективность – минимальный уровень тепловых потерь;
  • Низкий солярный фактор – предотвращает перегрев здания от солнечных лучей и делает пребывание в помещении максимально комфортным;
  • Высокий показатель светопропускания – максимально наполняет помещение естественным светом;
  • Оптимальная рефлективность – придает архитектурному облику здания уникальный внешний вид;
  • Нейтральный внешний вид – отлично сочетается с фасадными конструкциями холодных оттенков и гармонирует с любыми видами ПВХ профилей.

Прозрачное мультифункциональное стекло Energy Light значительно улучшает характеристики стеклопакета в части сопротивления теплопередаче, не «забирает» солнечные лучи – в помещении всегда будет уютная температура и требуемый уровень естественного света, мебель и предметы интерьера менее подвержены выгоранию.

Стекло Energy Light по цене обычного стекла — это очень выгодно! Больше всего такое стекло оценят те пользователи, чьи окна выходят на солнечную сторону.

   «Индустрия окон плюс» готова предложить данную разновидность мультифункционального стекла в сочетании c немецкой фурнитурой siegenia и со всеми видами профиля REHAU.

Фото выполненных работ с использованием стекла Energy Light

  • ламинированные окна со стеклом Energy Light     ламинированные окна со стеклом Energy Light
  • Лошаны Лошаны
  • с/т «Чайка» с/т «Чайка»
  • Зацень Зацень
  • Energy Light + ламинация Energy Light + ламинация
  • Глебковичи Глебковичи
  • балконные двери со стеклом Energy Light балконные двери со стеклом Energy Light
  • рама с мультифункциональным прозрачным стеклом Energy Light рама с мультифункциональным прозрачным стеклом Energy Light
  • ламинация — это красиво ламинация — это красиво
  • окно в rehau grazio окно в rehau grazio
  • окна с Energy Light и Rehau Grazio окна с Energy Light и Rehau Grazio
  • Energy Light и Rehau Grazio, Грибоедова Energy Light и Rehau Grazio, Грибоедова
  • рама со штульпом, 23 этаж рама со штульпом, 23 этаж
  • Energy Light , г. Вилейка Energy Light , г. Вилейка
  • Лесковка, Intelio 80 + Energy Light Лесковка, Intelio 80 + Energy Light
  • Energy Light и Intelio 80 с белым шпросом, стеклопакет 50 мм Energy Light и Intelio 80 с белым шпросом, стеклопакет 50 мм
  • Грушевская, поворотная рама в Rehau Grazio Грушевская, поворотная рама в Rehau Grazio
  • Неманская Неманская
  • Зацень, распашная балконная дверь Зацень, распашная балконная дверь
  • Energy Light Energy Light
  • Орша, Rehau со шпросом, 8 мм Орша, Rehau со шпросом, 8 мм
  • Грибоедова Грибоедова
  • Energy Light со шпросами 8 мм Energy Light со шпросами 8 мм
  • д. Шатилы д. Шатилы
  • Стекло Energy Light от AGC Стекло Energy Light от AGC
  • Колодищи, наружная ламинация Колодищи, наружная ламинация
  • Б. Стиклево, наружная ламинация Б. Стиклево, наружная ламинация
  • Energy Light Energy Light
  • Золотой дуб на карамельной основе (Golden Oak) Золотой дуб на карамельной основе (Golden Oak)
  • Лесковка, Intelio 80 + Energy Light Лесковка, Intelio 80 + Energy Light
  • Intelio 80+ ламинация + Energy Light Intelio 80+ ламинация + Energy Light
  • Energy Light от AGC (Япония) Energy Light от AGC (Япония)
  • Колодищи Колодищи
  • прозрачное мультифункциональное стекло прозрачное мультифункциональное стекло
  •



Акция на окна с прозрачным мультифункциональным стеклом Energy Light в подарок.

У вас остались вопросы?

Задайте их нашим менеджерам по телефонам:

+375 44 753-59-35

+375 29 871-79-70

+375 17 278-99-94

Стеклопакеты — Дом стекла — производство изделий из закалённого стекла

Стеклопаке́т — светопрозрачная конструкция строительного назначения из двух и более стёкол, склеенных между собой по контуру с помощью дистанционных рамок и герметиков. Предназначение стеклопакета как замены обычных стёкол — в повышении сопротивления теплопередачи окна, поскольку воздух и некоторые другие газы плохо пропускают тепло.

В компании «Дом Стекла» помимо стандартных стеклопакетов можно заказать энергосберегающие стеклопакеты.

Через окна, в зависимости от типа дома, происходят потери тепла от 37% до 56% (квартиры, расположенные в торце дома).

Энергосберегающее  стекло пропускает волны светового и теплового диапазонов выборочно и получается, что в летнюю жару применение энергосберегающих стекол защитит ваш дом от проникновения инфракрасных солнечных лучей, способных быстро нагреть воздух в помещении, а в холодный сезон, наоборот, от отопительных приборов тепло будет отражаться внутрь помещения. Значит, в любую погоду в доме будет сохраняться оптимальный для комфортного проживания микроклимат.

В настоящее время используется два типа низкоэмиссионных покрытий стекла: так называемые I-стекло (Double Low-E)-мягкое покрытие и К-стекло (Low-Е)-твердое покрытие.

К-стекло — низкоэмиссионное энергосберегающее стекло Low-Е (твердое покрытие)

Для придания флоат-стеклу энергосберегающих свойств на поверхность еще горячего стекла методом пиролиза в процессе производства на флоат-линии наносится тонкий слой специального металлооксидного покрытия. Такое покрытие, «спекаясь» со стеклом, отличается особой прочностью и поэтому называется «твердое покрытие». Величина (Е) излучательной способности k-стекла обычно имеет значение около 0,2. К-стекло получило распространение благодаря своему нейтральному цвету, простоте обработки и исключительным теплоизолирующим характеристикам. К-стекло может быть ламинировано и закалено. К-стекло (Low-Е) применяется там, где требуется оптимизировать энергозатраты. К-стекло обычно входит в состав стеклопакетов в качестве стекла «на помещение», а низкоэмиссионное покрытие k-стекла обращено в межстекольное пространство. Таким образом, преимущества К-стекла очевидны: k-стекло (Low-Е) улучшает теплоизоляцию, существенно сокращает потери тепла, снижает затраты на отопление, на порядок уменьшает вероятность конденсации влаги на поверхностях стекла, предусматривает возможность остекления вместе с солнцезащитным стеклом. К-стекло обладает высокой светопроницаемостью и визуально практически ничем не отличается от обычного прозрачного стекла. К-стекло имеет прозрачное покрытие (Low-Е) нейтрального цвета и его влияние на светопроницаемость и отражение едва заметно. Еще раз следует отметить, что k-стекло предназначено для сокращения потерь тепла, и в особенности через площади оконного остекления. Покрытие k-стекла пропускает солнечную энергию в коротковолновом диапазоне в помещение, но не пропускает тепловое излучение в длинноволновом диапазоне, например, от приборов и систем отопления.

I-стекло (и-стекло) — энергосберегающее низкоэмиссионное стекло Double Low-Е (мягкое покрытие)

Следующим серьезным шагом в изготовлении энергосберегающих стекол стало появление на рынке стекольной промышленности I-стекла, по своим характеристикам превосходящего вышеописанное k-стекло. Отличия между И-стеклом и К-стеклом заключаются как в технологии производства, так и в значении коэффициента излучательной способности (Е). Получение i-стекла предполагает нанесение на его поверхность оптического низкоэмиссионного покрытия на основе окислов металлов с использованием высоковакуумного производственного оборудования, оснащенного системой магнетронного распыления. Низкоэмиссионное Double Low-Е покрытие и-стекла толщиной в несколько десятков нанометров прозрачно, обладает великолепной светопропускающей способностью и еще более низким (Е=0,04) коэффициентом излучательной способности в сравнении с К-стеклом. Применение стеклопакетов с I-стеклом в составе позволяет не только добиться снижения энергозатрат, но и заметно повысить комфорт в помещении. За время отопительного сезона энергосберегающий эффект от оконной конструкции средних размеров, остекленной стеклопакетами с I-стеклом в составе эквивалентен сжиганию жидкого топлива (мазут, солярка) общей массой до 300кг. Недостатком I-стекла в сравнении с К-стеклом является его пониженная абразивная стойкость, что представляет определенные затруднения при транспортировке. Однако, с учетом того, что энергосберегающее покрытие и-стекла всегда располагают внутрь стеклопакета, данный недостаток не сказывается на эксплуатационных характеристиках i-стекла.

Стеклопакеты с безопасным стеклом

Для достижения высокой степени безопасности в стеклопакет устанавливают не обычные стекла, а специальные, защитные.

Типов защитных стекол много: одни усиливаются за счет нанесения специальной пленки, другие — за счет закаливания.

Варианты защитных стекол:

  • Стекло безопасное при эксплуатации. Стекло, при разрушении которого не образуется крупных осколков (закаленное безопасное стекло), либо осколки удерживаются полимерной пленкой (многослойное безопасное стекло) называется безопасным в обращении. К числу таких стекол относится стекло триплекс (многослойное стекло с пленкой между двумя листами стекла) и закаленное стекло.
  • Стекло ударостойкое. К числу ударостойких стекол относятся стекла с толстой полимерной пленкой, например стекло 4 мм с защитной пленкой толщиной 300 мкм. Такое стекло способно выдержать многократный удар не только мягкого, но и твердого тела. Защитное стекло испытывается ударами свободно падающего стального шара весом 4 кг с различной высоты. Стеклу присваивается класс ударостойкости по степени защиты к ударам различной силы.

Стеклопакеты с солнцезащитным стеклом

Защитить интерьер от избыточного солнечного света поможет солнцезащитный стеклопакет. Его конструкция предполагает использование стекла со светоотражающим покрытием — он защищает комнату от чрезмерного нагрева, мебель — от выгорания. Стеклопакеты с солнцезащитными характеристиками рекомендовано устанавливать в окнах, ориентированных на юг.

Солнцезащитное стекло может быть как прозрачным, так и тонированным. Мы работаем с солнцезащитным стеклом высочайшего качества производства компании AGC. Это стекло с твердым покрытием, устойчивым к погодным воздействиям, поэтому может использоваться даже в моноостеклении. Данное покрытие наносится на прозрачное либо тонированное в массе стекло.





Внешний вид

Световые

характеристики

Энергетические

характеристики

Значение

U g

Вт/(м 2 •K)

LT (%)

LR (%)

Tot EA (%)

SF (%)

SC

6мм Stopsol Phoenix №2

Clear

серебристый

67

30

11

69

0,79

5,7

Green

блестяще-зеленый

54

22

54

48

0,55

5,7

Grey

стальной

33

11

52

51

0,59

5,7

Bronze

блестяще-бронзовый

38

13

48

53

0,61

5,7

6мм Stopsol Phoenix №2-16Ar 90%-4мм Top N №3

Clear

серебристый

59

33

21

48

0,55

1,1

Green

блестяще-зеленый

48

24

61

30

0,34

1,1

Grey

стальной

29

11

62

29

0,33

1,1

Bronze

блестяще-бронзовый

33

14

58

31

0,36

1,1

Azur

блестяще -голубой

48

24

56

33

0,38

1,1

Светопропускание(LT,%) – отношение светового потока, проходящего сквозь стекло, к падающему световому потоку.

Отражение света (LR,%) – отношение светового потока отраженного от стекла, к падающему световому потоку.

Индекс репродукции света – определяет сходство между цветом объектов в дневном свете и цветом этих объектов при дневном свете, проходящем через стекло.

Прямая передача энергии (DET,%) – процент солнечной энергии, непосредсвенно проходящей через стекло.

Отражение энергии (ER,%)  — процент солнечной энергии, отраженной от стекла.

Общее поглощение энергии (%) – количество энергии светового потока, поглощенной массой стекла, выраженное в процентах от общего количества энергии светового потока, падающего на поверхность стекла.

Солярный (солнечный) фактор (SF,%) – отношение всей солнечной энергии, поступающей через стекло в помещение к энергии  падающего солнечного потока.

Коэфициент теплопередачи U-value, Вт/м 2 ×K (EN 673) – количество тепла в Вт за единицу времени, которое проходит через 1 м. кв. стекла, деленное на разницу в градусах между внутренней и внешней температурой.

Пропускание ультрафиолета (UV, %) – часть ультрафиолетового излучения, пропускаемая внутрь здания.

Коэффициент затемнения (SC) – получается при делении солнечного фактора (SF) на 0,87, что представляет собой солнечный фактор для бесцветного полированного стекла толщиной 3мм.

Стеклопакеты с декоративной раскладкой

Оформление оконных проемов при помощи раскладки позволяет придавать фасаду и внутреннему интерьеру помещения особый стиль и шарм. Так, если у вас коттедж, который обрабатывается натуральным камнем, то раскладка на окнах будет смотреться эффектно под старину. Если на такой дом установить обычные пластиковые окна без раскладки, то они полностью выпадут из общего экстерьера.

В свою очередь, раскладка, это не только элемент декора.Если оконный проем сравнительно большой, то раскладка используется как дополнительное укрепление. Так бывает в случаях, когда окно от пола и до самого потолка. Раскладка придаст дополнительной прочности и надежности стеклопакетам. Поэтому раскладка в интерьере выполняет сразу несколько функций в качестве декора и создании дополнительной прочности.

По умолчанию декоративная раскладка устанавливается во внешнюю камеру стеклопакета со стороны улицы.



Стеклопакет МультиКомфорт — Sibglass Group

Стеклопакет МультиКомфорт c мультифункциональным стеклом – специализированный продукт производственного объединения Sibglass Pro.

Стеклопакет МультиКомфорт разработан специально для остекления многоквартирных домов и загородных домовладений, чтобы восполнить недостатки использования обычного и теплосберегающего оконного стекла.

В конструкции применено мультифункциональное стекло, поэтому МультиКомфорт представляет собой более совершенную альтернативу стеклопакетам с ТОП-стеклом, так как помимо теплосбережения одновременно выполняет функцию защиты от солнца.


Мультифункциональное стекло — продукт инновационных технологий. Такое стекло работает как «два-в-одном»:
  • защищает помещение от нагревания солнечными лучами летом,
  • сохраняет тепло от отопительных приборов зимой.

На обычное оконное стекло в вакуумной камере напыляются невидимые человеческому глазу частицы редкоземельных металлов и серебра. Благодаря сверхтонкому напылению мультифункциональное стекло работает как избирательный фильтр: впускает «полезный» солнечный свет и задерживает тепловое излучение от нагревательных приборов внутри вашего дома.

Преимущества окон со стеклопакетами МультиКомфорт

Стеклопакет с мультифункциональным стеклом поддерживает комфортный микроклимат в помещении в течение всего года. В летний период стеклопакет сохраняет прохладу — работает как фильтр избыточного солнечного излучения, которое излишне нагревает комнату. В зимние морозы – значительно снижает теплопотери через окно, не выпуская тепловое излучение от отопительных приборов.
Двойное действие: защита от солнца + теплосбережение
Летом Зимой
Снижение затрат на кондиционирование

Окна со стеклопакетами МультиКомфорт помогут сэкономить на электроэнергии для кондиционера практически в 2 раза.

По сравнению с обычным оконным стеклом мультифункциональное стекло пропускает в 2 раза меньше солнечной энергии, которая нагревает комнату. Помещение будет нагреваться в 2 раза медленнее, и включать кондиционер вы станете значительно реже.

 Экономия на обогреве

Теплосберегающие свойства стеклопакета МультиКомфорт в 1,5-2 раза лучше (в зависимости от выбранной комплектации), чем у стеклопакета с обычным стеклом.

Потери тепла через окна могут составлять от 30 до 60% от общих теплопотерь дома, в зависимости от способа и площади остекления. МультиКомфорт – это энергоэффективное решение, которое поможет минимизировать ваши затраты на обогрев (электроэнергией, газом, твердыми видами топлива или иными способами отопления).

Высокая степень светопропускания

Мультифункциональное стекло распознает и пропускает в помещение только «полезный» солнечный свет – видимое дневное освещение. У вас не будет необходимости в дополнительном затемнении окна для защиты от нагревания комнаты солнцем.

Стеклопакет МультиКомфорт – это альтернатива использования жалюзи, плотных штор или солнцезащитных пленок. В доме сохранится комфортная температура при отличной освещенности пространства.

Комплектация


Стеклопакет МультиКомфорт производится в двух комплектациях. По желанию заказчика возможны варианты изготовления с алюминиевой или теплосберегающей ПВХ-рамкой, газонаполнение аргоном и криптоном, стеклопакеты разнообразной геометрической формы.

1. МультиКомфорт (базовая комплектация) – двухкамерный стеклопакет с мультифункциональным стеклом.

СПД 40 мм: 4 мм Sibglass MF – 14 – 4 мм М1 – 14 – 4 мм М1
СПД 32 мм: 4 мм Sibglass MF – 10 – 4 мм М1 – 10 – 4 мм М1

2. МультиКомфорт Премиум (более комфортный) – двухкамерный стеклопакет с комбинацией мультифункционального, теплосберегающего и закаленного стекол.

СПД 40 мм: 4 мм Sibglass MF – 14 – 4 мм SG Temp М1 – 14 – 4 мм ТОП
СПД 32 мм: 4 мм Sibglass MF – 10 – 4 мм SG Temp М1 – 10 – 4 мм ТОП

Сравнительные характеристики стеклопакетов МультиКомфорт

Сравнительный расчет выполнен для двухкамерного стеклопакета толщиной 40 мм, сравнение с обычным стеклопакетом и теплосберегающим стеклопакетом с ТОП-стеклом.

Стеклопакет Формула стеклопакета Солярный фактор (SF), % Ro, м2С/Вт Светопропускание (LT),%
МультиКомфорт Премиум 4 Sibglass MF -14-4 SG Temp М1-14-4 ТОП 33 1,05 54
МультиКомфорт 4 Sibglass MF -14-4 М1-14-4 М1 36 0,72 56
Стеклопакет с ТОП-стеклом 4 М1-14-4 М1-14-4 ТОП 53 0,72 71
Стеклопакет с обычным оконным стеклом 4 М1-14-4 М1-14-4 М1 69 0,52 74
Стеклопакет Сопротивление теплопередаче
(Эффективность, %) 		Защита от солнца
(Эффективность, %)
МультиКомфорт Премиум Теплее на 101% * На 52% лучше защищает от солнца *
МультиКомфорт Теплее на 38% * на 47% лучше защищает от солнца *
Стеклопакет с ТОП-стеклом Теплее на 38% * на 23% лучше защищает от солнца *

* При сравнении со стеклопакетами с обычным стеклом.

Где применяется

Стеклопакет МультиКомфорт необходим когда:

Многоквартирные дома
  • окно выходит на солнечную сторону
  • в теплое время Вы используете в квартире кондиционер
  • в квартире бывает холодно, от окон «дует»
Балконы и лоджии
  • балкон выходит на солнечную сторону
  • вы хотите превратить балкон в дополнительную жилую зону комфорта (утепление, снос стены)
Загородные дома
  • в частном домовладении установлены индивидуальные счетчики на отопление
  • используется система кондиционионирования помещений в летнее время
  • большая площадь остекления (витражные окна, окна по индивидуальным проектам)

Что такое мультифункциональный стеклопакет? | Плюсы и минусы технологии

17 марта, 2021 Автор: admin

ХХI век — эра стекла в архитектуре. Прозрачный материал особо востребован при возведении современных зданий. Панорамные конструкции, французские балконы, полностью остекленные фасады многоэтажных зданий – границы использования стекла в строительстве значительно расширились.

Популярность стекла объясняется его уникальными качествами – способностью пропускать естественное освещение, визуально расширять пространство. Вместе с тем растут и требования к его показателям по теплосбережению, звукоизоляции и безопасности. Ведущие производители стекла трудятся над усовершенствованием полезных свойств продукции. Мультифункциональное стекло — один из инновационных продуктов стекольной индустрии.

Особенности многофункционального стекла

От селективных стекол с обычным энергосберегающим покрытием новинка отличается более сложным многослойным напылением. Покрытие наносится путем магнетронного распыления – технологии, применяемой для создания тонких пленок. На поверхность стеклянного листа под воздействием электромагнитного поля напыляют тончайшие слои оксида серебра, хрома, титана и других металлов. Покрытие остается практически невидимым для глаз – оно в десятки раз тоньше человеческого волоса, но способно кардинально изменить свойства обычного стекла. Каждый из слоев отвечает за определенные функции: светоотражение, цвет, солярный фактор, энергосбережение. Таким образом, в мультифункциональных стеклах соединяются полезные качества энергосберегающих, солнцезащитных и тонированных марок.

Плюсы и минусы окон с мультифункциональным стеклом

Использование многофункционального стекла в пластиковых окнах улучшает их теплотехнические характеристики. Энергосберегающие окна с многофункциональным напылением отражает невидимую часть солнечного спектра и снаружи, и изнутри помещения. Ионы оксида серебра отражают внутрь инфракрасное излучение, вырабатываемое нагревательными приборами, не позволяя теплу покинуть внутреннее пространство. Наружный рефлекторный слой служит преградой для излишнего ультрафиолетового облучения извне. Многослойное покрытие не препятствует прохождению дневного рассеянного света.

Преимущества окна с мультифункциональными стеклами:

  1. Способствует сохранению тепла в помещениях в холодный период года, значительно сокращая расходы на отопление.
  2. Защищает помещение от агрессивного солнечного излучения – внутреннее пространство не перегревается в летнюю жару.
  3. Уменьшает солнечные блики на мониторах компьютеров, сохраняя высокую работоспособность сотрудников офиса в течение дня.
  4. Предохраняет элементы отделки, текстиль, мебель и другие предметы интерьера от выцветания под воздействием ярких солнечных лучей, сохраняя их первоначальный вид надолго.
  5. Магнетронное напыление не меняет индекс цветопередачи – панорама окружающего мира за окном выглядит естественно.
  6. Легкий зеркальный эффект повышает степень конфиденциальности и комфорта людей внутри помещения.
  7. Стеклопакеты с мультифункциональным стеклом значительно снижают риск выпадения конденсата и образования плесени на откосе.
  8. Улучшает общий микроклимат в помещении, соотношения температуры и влажности.

Покрытие, нанесенное магнетронным способом, не имеет стойкости к атмосферным факторам, химическому и механическому воздействию. Его не используют для одинарного остекления. В составе стеклопакета мультифункциональное стекло размещают на первой позиции со стороны улицы, разворачивая покрытие внутрь герметичной камеры. В этом положении оно наиболее эффективно, не смывается, не утрачивает своих свойств на протяжении всего срока службы конструкции. Установка в другое положение может привести к перегреву камер, термическому шоку и разрушению.

Для достижения более высокой степени теплоизоляции при производстве энергоэффективных окон мультифункциональное стекло в двухкамерном стеклопакете комбинируют с энергосберегающим. Аргон, размещенный в камере, усиливает теплосберегающие свойства стеклопакета.

Основным недостатком окна с магнетронным покрытием является его более высокая цена. Окно с обычным флоат-стеклом дешевле на 25-35%. Однако, единовременные затраты на покупку более дорогих окон с расширенными функциями окупают себя в ближайшей перспективе – через 1-2 года после установки. Мультифункциональные окна существенно уменьшают счета за отопление и кондиционирование. Окно с мультифункциональным стеклопакетом практически может заменить систему климат-контроля или сплит-систему.

Еще один небольшой нюанс – покрытие задерживает ультрафиолет и пропускает на 10% меньше видимого солнечного спектра, чем прозрачное стекло. Для человеческого глаза это практически неощутимо. Но комнатные насаждения могут испытывать дефицит освещенности. Домашние цветы и дачная рассада на подоконнике могут несколько отставать в развитии. Любителям цветочных оранжерей придется выбирать между преимуществами мультифункционального окна и возможностью разведения представителей комнатной флоры.

Разновидности мультифункциональных стекол

Для создания особого цветового решения выпускают стекла с тонированной поверхностью. Основные оттенки: бронзовый, серый, зеленый, серебристый и голубой. Цветные мультифункциональные окна помогут владельцам жилья, строителям и архитекторам воплотить в реальность свои самые оригинальные дизайнерские идеи, сохраняя отличные технические характеристики. Тонировка не влияет на восприятие цвета изнутри – картинка окружающего мира из окна будет выглядеть прозрачной. Архитектурные стекла с тонированной зеркальной поверхностью улучшают эстетику ограждающих конструкций, придают зданию уникальный престижный вид, а иногда просто потрясают воображение.

Различают марки мультифункциональных стекол, которые могут подвергаться термоупрочнению без потери функциональных свойств, и те, которые применяются только в сыром виде. Термообработка стекла позволяет конструкциям соответствовать требованиям безопасности и прочности, заложенным в проекте.

Окна с мультифункциональным покрытием подходят для всех климатических условий, типов зданий и архитектурных проектов. Особенно актуален такой вид заполнения для:

  • больших площадей остекления: панорамных конструкций, ленточного остекления, где есть вероятность больших теплопотерь через стекло;
  • проемов, выходящих на южную сторону и подвергающихся интенсивному солнечному облучению;
  • частных домов и коттеджей с котельным или электрическим отоплением;
  • остекления построек в южных регионах с жарким солнечным климатом.

Глобальное потепление меняет климат, а цены на энергоносители неуклонно растут. До 40% потерь тепла происходить через оконные проемы. Популярность пластиковых окон с магнетронным напылением будет расти, и в перспективе они станут хитом продаж среди ограждающих конструкций. Однажды установив мультифункциональное окно, можно навсегда забыть про жару и холод в помещении.

Солнцезащитное стекло Stopsol (рефлективное)

Покрытие

Теплоизоляция

Светопропускание

Защита от солнца

Магнетронное покрытие класса «А», доступное для любого вида переработки

Идеальная однородность покрытия

Выпускается и в закаливаемой версии 3 типа покрытия

Коэффициент теплопередачи Ug=1,1 (в сочетании с низкоэмиссионным Top N+) позволяет экономить на отоплении и кондиционировании

Сохраняет до 43% тепла, которое расходуется через обычное стекло

Возможно использование в одинарном остеклении

Уровень светопропускания (LT) варьируется от 16 до 59%

Уровень светоотражения (LR) варьируется от 10 до 36%

Величина солярного фактора (SF) варьируется от 16 до 48%

Защищает мебель и интерьер от выцветания
