На каких волнах работают радиостанции: Диапазоны раций, частоты раций

Содержание

на какой частоте, на каких волнах

Радио внезапно появилось в жизни человечества и легло в основу многих средств передачи информации, которыми люди пользуются ежедневно. Но радиопередача применяется и в своем первозданном, но доработанном виде. По какому принципу оно работает?

Краткое описание работы устройства

Радио построено на принципе беспроводной передачи данных. Радиоволна в данном случае служит в качестве носителя информации.

Радиоволна – это изменение электромагнитного поля, которое распространяется в пространстве. По своей сути радиоволны, как и свет, являются электромагнитным излучением. Разница заключается в длине волны и ее частоте.

В передающую сторону (радиопередатчик) вносится информационный сигнал (предупреждение, музыка или любой другой звук), который передается благодаря процессу модуляции частоты. Изменение параметров несущей частоты возникает из-за информационного сигнала, а модулированный сигнал распространяется в пространстве в виде радиоволн.

Стороной приема является радиоприемник, в котором волны корректируют модулированный сигнал в антенне. Фильтровая система выделяет сигнал назначенной частоты из некоторого количества передатчиков и других источников радиоволн, детектор (демодулятор) в это время акцентируется на информационный сигнал, исходящий из модулирующего. Допустимы искажения сигнала из-за влияния различных помех.

Термин «Радио» ввел физик и химик сэр Уильям Крукс в 1873 году, но использовал его для обоснования некоторых результатов своих химических экспериментов, так как до изобретения радио было еще около 20 лет.

Первый патент наподобие радио оформил стоматолог Малон Лумис в 1872 году. В 1866 году он заявил, что нашел новый метод передачи связи без проводов. В Соединенных Штатах убеждены, что изобретение радио принадлежит Дэвиду Хьюзу и Томасу Эдисону (запатентовал изобретение в 1885 году), а также Николе Тесле, который в 1891 получил патент на передающее устройство с резонанс-трансформатором.

В России и странах бывшего СССР считается, что изобретение радио – заслуга Александра Степановича Попова и Якова Наркевича-Иодко.

Источник: radi0.ru

Виды радиоволн и частоты

На данный момент существует 11 видов радиоволн, рассмотрим тщательнее каждый вид.

Декамегаметровые

Декамегаметровые волны относятся к сверхдлинным (СДВ). Длина от 10000 до 100000 километров при частоте от 3 до 30 Гц, что соответствует крайне низкой частотам (КНЧ). Используются для связи с подводными лодками и геофизических исследований.

Мегаметровые

Мегаметровые волны относят к сверхдлинным (СДВ), а их длина колеблется от 1000 до 10000 километров при частоте 30-300 Гц. Соответствует сверхнизким частотам (СНЧ).

Гектокилометровые

Гектокилометровые волны являются сверхдлинными (СДВ). Длина от 100 до 1000 километров и частота от 300 до 3000 Гц соответствует инфранизким частотам (ИНЧ).

Нашли применение для передачи и приема сигнала на подводные лодки и исследованиях атмосферы.

Мириаметровые

Мириаметровые волны также называют сверхдлинными (СДВ). Длина от 10 километров до 100 километров, а частота – от 30 кГц до 3 кГц, соответствует очень низким частотам (ОНЧ). Применимы для связи с подводными лодками, службы точного времени, дальней радионавигации и грозопеленгации.

Километровые

Другое название километровых волн – длинные (ДВ). Длина – от 10 километров до 1 километра, частота – от 30 кГц до 300 кГц. Являются волнами с низкой частотой (НЧ). Значительно поглощаются ионосферой. Огибают Землю, вследствие чего основную значимость имеют приземные длинные волны. Интенсивность относительно быстро уменьшается по мере удаления от источника.

Гектометровые

Гектометровые или средние волны (СВ). Длина колеблется от 100 метров до 1 километра, а частота – от 3 МГц до 300 кГц. Их поглощает ионосфера чаще всего в дневное время, район действия определен приземной волной. В вечернее время средние волны отражаются от ионосферы, но район действия остается тот же.

Декаметровые

Декаметровые или короткие волны (КВ) распространяются благодаря ионосфере, из-за чего возле передатчика образуется зона радиомолчания. В дневное время лучше проходят волны короче (30 МГц), а ночью – длиннее (3 МГц).

Метровые

Обозначение МВ принадлежит метровым волнам, которые относятся к ультракоротким. Длина волны от 10 до 1 метра, частота колеблется от 30 до 300 МГц, соответствует очень высоким частотам (ОВЧ). Применяются в радиолокации, телевидении, радиовещании, радиосвязи.

Дециметровые

Дециметровые волны обозначены ДМВ, относятся так же, как и метровые, к ультракоротким. Длина колеблет от 1 метра до 10 сантиметров, частота – от 300 МГц до 3 ГГц. Данная частота соответствует ультравысоким частотам (УВЧ). Дециметровые радиоволны нашли применение в сотовой связи, беспроводном интернете (Wi-Fi), радиолокации, радиорелейной связи и телевещании.

Сантиметровые

Сантиметровые волны (СМВ) является ультракороткими. Длина колеблется от 10 сантиметра до 1 сантиметра. Частота в диапазоне от 3 ГГц до 30 ГГц, соответствует сверхвысоким частотам (СВЧ). При частоте 5,8 ГГц данные волны находят свое применение в радиоуправляемом авиамоделизме, цель которой – пилотирование по изображению видеокамеры. Используется для электронно-циклотронного нагрева плазмы в токамаках (30 ГГц). Также применяется для связи пилотов космических аппаратов на орбите Земли и наземных коллег, спутниковом телевидении, но в диапазонах от 3,4 ГГц до 8 ГГц (диапазон C), от 12 ГГц до 18 ГГц (диапазон Ku).

Миллиметровые

Миллиметровые волны (ММВ) имеют длину от 10 миллиметров до 1 миллиметра и частоту от 30 ГГц до 300 ГГц, что соответствует крайне высоким частотам (КВЧ).

Источник: ethnomir.ru

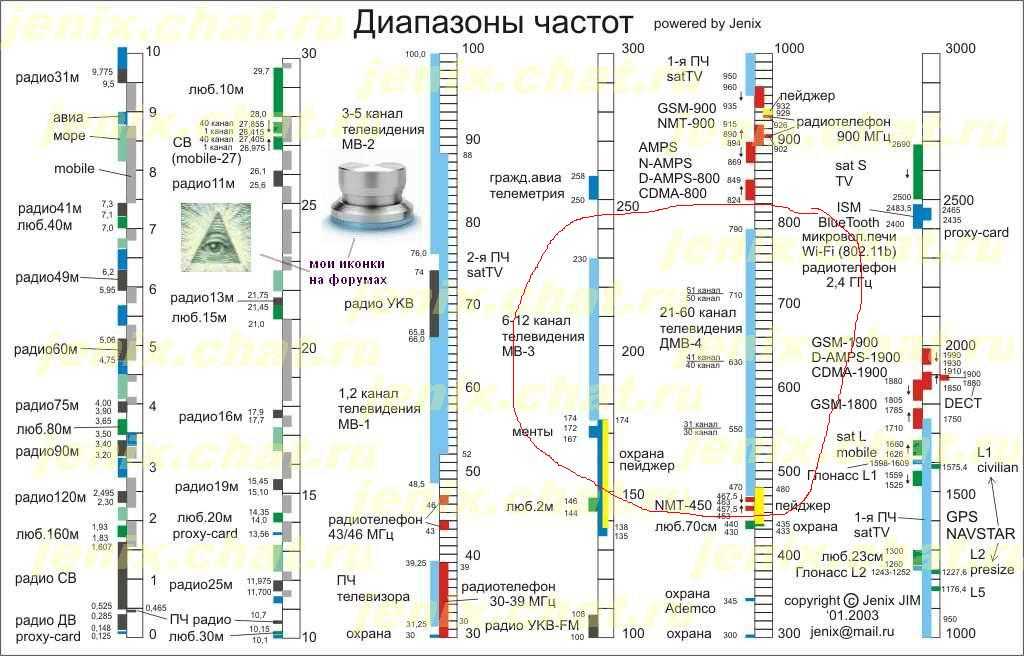

Диапазоны частот

Как было описано выше, различные волны имеют разные частотные диапазоны. Выделим главные:

Ультракороткие. К ним относят метровые, дециметровые, сантиметровые и миллиметровые волны. Распространение происходит преимущественно в пределах прямой видимости. Отсутствует зеркальное отражение от ионизированного слоя Земли, но значительное воздействие оказывает нижний слой планеты (тропосфера). В тропосфере возникает изменение направления (рефракция) луча радиоволн. Способны отразиться от небесного тела (например, от ближайшей планеты) и вернуться на Землю, но в большинстве случаев уходят в космос.

Короткие. К этой категории относятся только декаметровые волны. Способны отражаться от ионизированного слоя планеты с минимальными потерями

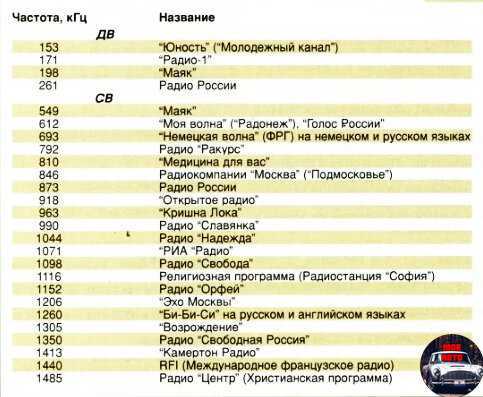

Средние. К ним относятся гектометровые волны. Их распространение происходит на большие расстояния (до нескольких тысяч километров), так как способны огибать поверхность Земли, ночью отражаясь от ионизированного слоя.
Длинные. Включают в себя километровые волны, которые распространяются на 1-2 тысячи километров благодаря дифракции радиоволн на сферической земной поверхности. После дифракции распространение продолжается из-за сферического волновода и его направляющего действия. Не отражаются, огибают планету.
Сверхдлинные. Объединенное понятие для мириаметровых, гектокилометровых, мегаметровых и декамегаметровых волн. С легкостью огибают Земной шар, почти не поглощаются поверхностью Земли, отражаются от ионосферы и проникают на большую морскую глубину. Применение ограничено из-за сложной конструкции антенн, требуемых для работы с данными волнами.

Какие волны используются в сфере радиовещания и телевидения

В сфере радиовещания и телевидения используются длинные (километровые), средние (гектометровые), короткие (декаметровые) и ультракороткие (метровые, дециметровые и сантиметровые) волны, которые также применимы и в других областях жизни. Например, дециметровые – в микроволновых печах, спутниковой навигации, мобильных телефонах, сантиметровые – для Интернет-соединения.

Радио ФМ: на какой волне работает, особенность передачи

Радио ФМ – вид аналоговой модуляции, при котором информационный сигнал управляет частотой несущего колебания.

Происходит от английского frequency modulation. В России аналогом ФМ выступает радио ЧМ. Используется для качественной передачи звукового (низкочастотного) сигнала в радиоэфире (в диапазоне ультракоротких волн).

Создание радио стало большим толчком для исследования и развития электричества, а также легло в основы электроники. Благодаря электронике возникла вычислительная техника, которой мы пользуемся ежедневно. Раньше люди справлялись сами с научными, контрольными и тестовыми работами, порой в ущерб своим достижениям в других областях. В наше время при возникновении трудностей с учебой учащемуся всегда готова помочь команда профессионалов Феникс.Хелп.

Какие частоты разрешены для радиосвязи

Ответ: В современном мире к таким диапазонам относятся:

CB (Си-Би, 27 МГц)
LPD (433,075-434,750 МГц)
PMR (446,00625-446,09375 МГц

GMRS (462,5625-462,7250 МГц)
FRS (462,5625-467,7125 МГц).

Диапазон GMRS предполагает использование радиостанций мощностью 2 Вт на территории США, PMR446 — 0,5 Вт на территории Европы и США, FRS — 0,5 Вт на территории США,

LPD — 0,01 Вт на территории Европы и России.

Также сейчас разрешён в России диапазон PMR (8 каналов в диапазоне 446 МГц).

Диапазон CB распространен во всем мире, предполагает использование радиостанций мощностью 4-10 Вт.

Таким образом, в Российской Федерации к диапазонам общего использования относятся только CB, LPD и PMR.

В нашей стране оборудование для работы в этих диапазонах приобретается и регистрируется по упрощенной процедуре (для юридических лиц), то есть, без предварительного получения разрешения на использование частот.

Рации личного пользования диапазона Си-Би (27 МГц) с мощностью передатчика с АМ и FM модуляцией мощностью до 4 Вт (до осени 2013г была разрешена мощность до 10 Вт), диапазона 433 МГц с мощностью до 0,01Вт и 446 МГц с мощностью передатчика до 0,5 Вт не подлежат регистрации.

На протяжении длительного времени в России в Си-Би диапазоне были разрешены сетки С и Д («европейские» и «российские» сетки — т.е. со сдвигом 5 кГц) при использовании радиостанций с выходной мощностью передатчика до 10 Вт. Но решением ГКРЧ № 13-20-08 от 03.09.2013г в диапазоне Си-Би (26,960-27,410 МГц) без оформления разрешений на использование радиочастот или радиочастотных каналов разрешена выходная мощность передатчика с АМ/FM модуляцией не более 4 Вт, этим решением ГКРЧ разрешена для применения полоса радиочастот:

«26960-27410 кГц (СиБи-диапазон), за исключением каналов с центральными частотами 26995 кГц, 27045 кГц, 27095 кГц, 27145 кГц и 27195 кГц, для личного пользования физическими лицами РЭС сухопутной подвижной службы с основными техническими характеристиками, указанными в приложении № 2 к настоящему решению ГКРЧ без оформления разрешений на использование радиочастот или радиочастотных каналов, при этом запрещается создание выделенных, технологических и других сетей связи, трансляция программ и рекламы, а применяемые РЭС не должны создавать вредных помех и не могут требовать защиты от помех со стороны других радиоэлектронных средств.»

Таким образом, без оформления разрешений на использование радиочастот или частотных каналов (т. е. без платы за использование частот) после 3 сентября 2013г можно использовать 40 каналов — только сетку Севр (40 каналов)

Решение ГКРЧ от 3 сентября убрало из перечня Си-Би частот, допущенных к использованию без оформления разрешений на использование частот, сетку Д (27,410 — 27,860 МГц) (которая была разрешена без оформления частотных разрешений последние пару десятков лет).

Подробнее — см.

Каковы принципиальные различия диапазонов CB (Си-Би) и LPD/PMR?

Диапазон CB (Citizen Band, гражданский диапазон частот, Си-Би) доступен для общего использования в России уже довольно давно. И давно известны его достоинства и недостатки.

В силу особенностей диапазона, обусловленных физическими законами, он является трудно прогнозируемым с точки зрения прохождения радиоволн, подвержен воздействию бытовых и промышленных помех, а значит, не гарантирует устойчивой и надежной связи в условиях города (во всяком случае без применения стационарных или автомобильных антенн).

Зато за счёт большой длины радиоволны (10-11 метров) при распространении волны в этом диапазоне происходит эффективное огибание препятствий.

Этот диапазон частот — 27 МГц, Си-Би — оптимален при работе в условиях леса, пересечённой местности, рек, гор, озёр. В

таких условиях портативные радиостанции диапазона 27 МГц в режиме FM (частотной) модуляции (более высокий уровень помехозащищённости, чем в режиме АМ — амплитудной модуляции) обеспечат наибольшую дальность связи, превышающую (а в условиях плотного леса и больших перепадов высот — существенно превышающую дальность связи более высокочастотных радиостанций).

Диапазон Си-Би (27 МГц) активно используется водителями-дальнобойщиками (АМ-амплитудная модуляция, канал С15е — 27,135 МГц) и различными службами такси и доставки — т.к. автомобильные Си-Би радиостанции при использовании эффективных антенн обеспечивают высокую дальность связи при сравнительно небольшой стоимости оборудования.

ООО «КБ Беркут» выпускает в этом сегменте компактные, удобные в установке (не требует стационарного монтажа) AM / FM cb (Си-Би) рации серии Штурман, которые можно использовать как в переносном, так и в автомобильном вариантах применения.

Диапазоны LPD/PMR находится в общем использовании в России относительно недавно, совпадают с европейскими диапазонами аналогичного применения. Несмотря на то, что мощность разрешенных к использованию радиостанций существенно ограничена, расположение в верхней части УКВ, а значит, хорошая проникающая способность радиоволн диапазона позволяет с успехом использовать его для связи в городских условиях. Промышленные помехи не оказывают на эту часть радиоспектра сильного влияния (в силу того, что максимум промышленных помех приходится на более низкие частоты).

А в условиях работы на открытой местности дальность связи существенно возрастает из-за отсутствия строений вообще. Дополнительный плюс — все оборудование весьма компактно и стоит сравнительно недорого.

Такие радиостанции — диапазона 400-470 МГц (LPD / PMR) оправданы для использования в городе либо в поле (прямая видимость).

В лесу, в условиях пересечённой местности такие рации работают плохо, т. к. даже одиночное дерево или небольшой перепад высот является существенным препятствием для радиоволны длиной 0,6- 0,7 м (400-470 МГц), а при переотражениях в условиях плотного леса быстро поглощается энергия волны.

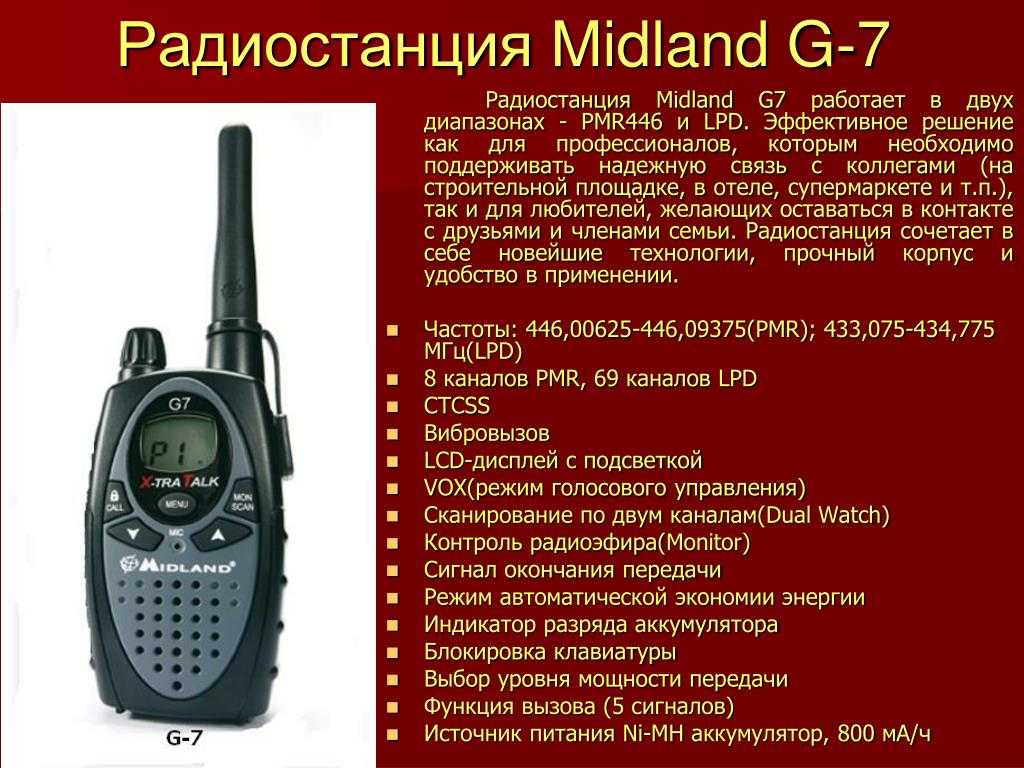

Маломощные радиостанции и их некоторые функциональные возможности.

Маломощные радиостанции поставляются в Россию с разрешенной выходной мощностью 10 мВт в диапазоне 433 МГц и 0,5 Вт в диапазоне 446 МГц. Из-за компактности, удобства использования, помехоустойчивости и небольшой стоимости эти радиостанции приобрели популярность у широкого круга пользователей, причем не только у индивидуальных пользователей, но и у профессионалов (охрана, персонал супермаркетов, складов и т.п.).

Стоимость миниатюрных радиостанций невелика. Большая часть представленных на Российском рынке станций произведена в Китае и Юго-Восточной Азии.

Производство радиостанций в Европе, США, Японии экономически не выгодно, а потому не стоит доверять утверждениям некоторых продавцов, что «радиостанция сделана в Германии» или «японская сборка» (и японские, и практически любые другие фирмы давно перенесли заказы на производство на территорию Китая — производство обходится гораздо дешевле).

Станции изредка имеют влагозащищенный корпус, антенна в некоторых моделях для удобства ношения складывается и прижимается к корпусу. На некоторых антенны съёмные и предусмотрена возможность установки удлиненной антенны вместо штатной, что существенно увеличивает дальность связи. Установление связи между корреспондентами производится нажатием одной кнопки «прием-передача».

В большинстве случаев маломощные радиостанции оснащены системой управления голосом VOX (при переключении в этот режим станция активирует передачу по звуку голоса пользователя без нажатия кнопки «прием-передача», и возвращается в режим приема, когда голос умолкает). Это позволяет освободить руки, что важно на стройплощадках и в производственных цехах. Поскольку радиостанции используются в разных условиях зашумлённости, то VOX обычно делают с регулируемой чувствительностью.

Некоторые — как правило, существенно более дорогие — модели имеют возможность автоматического контроля нахождения в зоне радиовидимости (станция периодически посылает в эфир импульсный сигнал, получив который, другая станция дает подтверждение о приеме; если ответа не получено, станция издает сигнал и выводит на дисплей предупреждающий значок).

Все маломощные станции в диапазоне LPD имеют 69 частотных каналов. На дисплее станции высвечивается номер канала либо его частотный номинал.

Профессиональные и полупрофессиональные ударопрочные рации обычно имеют 16 каналов с возможностью программирования конкретных частот на компьютере.

Из стандартных функций можно отметить также тональный шумоподавитель (CTCSS) — устройство для снижения уровня побочных шумов, встраивается в станцию для того, чтобы в отсутствие сигнала от корреспондента станция не шумела.

Полезен для работы в городах, условиях загруженности радиоэфира и промышленных помех, местах повышенной электромагнитной напряженности. Так как включение тонального CTCSS шумоподавителя снижает дальность связи, то при необходимости принять слабый сигнал эту функцию отключают.

А также эта функция полезна в случае необходимости адресного (индивидуального) вызова конкретной станции.

Дальность связи между маломощными дешёвыми рациями в городе до 500-800 метров, на открытой местности — до 2-3 км. У более мощных и дорогих моделей — в разы больше. Но в условиях плотного леса и больших перепадов высот даже мощные рации диапазона 400-470 МГц и выше редко могут обеспечить адекватную дальность связи — тут нужны более низкочастотные (27 МГц) рации.

Эксплуатационная надёжность недорогих маломощных LPD/PMR раций невелика — что отчасти компенсируется их дешевизной.

Более дорогие профессиональные рации, как правило, обладают высоким уровнем надёжности.

Ударопрочные профессиональные радиостанции диапазона LPD/PMR (433-446 МГц)

Гораздо более популярны широко продающиеся в россии под видом «маломощных» LPD/PMR раций мощные (3-10 Вт) профессиональные (брызгозащищённые, ударопрочные, выполненные на основе алюминиевого шасси) рации. Активно покупают такие — мощные профессиональные — радиостанции строители, охранные и обслуживающие структуры торговых домов, стоянок автотранспорта, складов, супермаркетов, ресторанов и кафе, гостиниц и кемпингов, спортивных комплексов, концертных площадок.

Оптимальные рации для работы в условиях леса и пересечённой местности

А любителям рыбалки, охоты, грибникам, лыжникам, туристам, то есть тем, кто занимается активным отдыхом на природе — в условиях перепадов высот (холмы, горы) и плотного леса — существенно более высокую дальность связи и большее время автономной работы обеспечат портативные Си-Би (27 МГц) рации серий Штурман, Беркут, Егерь, Hunter, Tourist. Ещё более увеличить дальность связи группы портативных радиостанций может радиостанция с функцией ретранслятора-репитера.
