Как правильно настроить рацию
Современные технологии позволяют нам оставаться всегда на связи, не зависимо от места пребывания, погоды, наличия или отсутствия сотовых сетей. Все это возможно благодаря радиосвязи – типу связи, которая в качестве носителя информации использует радиоволны разных частот. Сегодня большую часть рынка радиоприборов представляют рации и радиостанции, которые могут эксплуатироваться как средства связи для автолюбителей и военных, охранников и охотников, рыбаков и горнолыжников. Простое решение купить рацию иногда спасает в трудных ситуациях, когда нужно позвать на помощь или передать особо важную информацию. Но не всегда, получается, добиться отменного качества сигнала приема и передачи рации.
Во многом это связанно с тем, что выбранную рацию нужно настроить под нужную волну. То есть, изначально любая рация будь то любительская или профессиональная может работать не на полную мощность или работать с помехами.
Настройка портативных раций
Портативные рации любительского диапазона (433-434 МГц) не требуют регистрации радиочастотным центром, поэтому их настройка довольно простой процесс. Перед покупкой нужно узнать поддерживает ли рация сменные антенны, на случай если Вам захотелось увеличить мощность рации. Также, важным моментом в работе портативных раций есть их настройка друг на друга. Для этого, на каждой рации нужно выставить один и тот же номер канала и субкод. Только в этом случае, выбранные рации будут слаженно работать друг с другом. Для передачи сообщения достаточно нажать и удерживать кнопку начала разговора. Отпустив кнопку, рация ждет приема от другого устройства. Важным элементом настройки переносной рации есть выбор позывного (опознавательного индивидуального сигнала). Это может быть любой буквенный или цифровой псевдоним, который будет уникальным для выбранной системы радиосвязи.
Дальнейшая настройка портативной рации включает в себя настройку антенны рации. Более детально настройку антенны рации мы будем рассматривать ниже для автомобильных радиостанций. Сейчас же просто заметим, что для точной настройки антенны понадобится антенный анализатор. Но во многих случаях, для настройки рации в первом приближении, достаточно прибора, который называется КСВ-метр. С помощью него нужно настроить антенну на минимальный коэффициент стоящей волны. Обычно, оптимальным считается значение КСВ равно 1,5 или меньше. Важно также понимать, что чем выше значение КСВ волны, тем больший процент потерь мощности при передаче сигнала. Но на практике добиться КСВ = 1 практически нереально. Если же коэффициент стоящей волны больше трех, то работа в таких условиях может вывести из строя каскад передатчика. Таким образом, не настроенная портативная рация может легко выйти из строя.

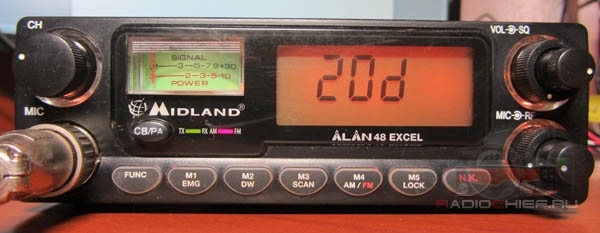

Как настроить автомобильную рацию
Перед тем как настраивать автомобильную рацию, нужно выполнить некоторые обязательные действия. Они не только повысят эффективность последующей настройки, но и минимизируют вероятность поломки трансивера в будущем. Обычно, автомобильная рация представляет собою стационарный блок, который фиксируется в салоне автомобиля и выносную антенну. Именно антенна автомобильной рации во многом играет ключевую роль в качестве сигнала. Поэтому нужно знать основные правила при установке автомобильной антенны.
Правила установки автомобильной антенны
- Недопустима установка антенны на несущие элементы. Всегда старайтесь установить автомобильную антенну на несущий кузов. Таким образом, мы обезопасим себя от возможных потерь в эффективности передачи радиосигнала.
- Важно устанавливать антенну на самую верхнюю часть кузова, обычно – крышу. Чем выше установлена антенна, тем сильнее сигнал.
- Полотно антенны должно быть установлено на расстоянии не менее 0,5 метра от любых металлических поверхностей параллельных эму. Это предотвратит возможные отражения и поглощения сигнала.
- Положение магнитной антенны на крыше автомобиля незначительно влияет на коэффициент стоящей волны. Поэтому, всегда старайтесь фиксировать магнитку в одном и том же положении после ее снятия.
После правильной установки антенны ее нужно настроить. Только после настройки антенны можно спокойно пользоваться рацией в полную мощность.
Настройка автомобильной антенны
Лучшим вариантом настройки антенны есть настройка с помощью профессионального антенного анализатора. Но поскольку цены на такие приборы довольно высокие, многие автолюбители находят альтернативу в КСВ-метрах. С помощью этого устройства можно настроить антенну рации в первом приближении. Вот так выглядит самый простой КСВ-метр SWR-430
Итак, настройку антенны нужно выполнять на ровной и чистой поверхности лишенной любых помех: металлические, деревянные или бетонные объекты. Важно также, что бы при настройке антенны поблизости не было других антенн 27 МГц диапазона. Вооружившись КСВ-метром можно приступать к настройке антенны. Первым делом надо подключить КСВ-метр между станцией и антенной особым образом (как показано на рисунке ниже).
- Важно выполнить замеры на разных каналах и сетках, что бы увидеть обширную картину.
- Делаем калибровку КСВ-метра. Для этого устанавливаем тумблер на лицевой панели в положение FWD. Выставляем на рации 20 канал модуляции AM. После этого нажимаем и держим кнопку начала разговора, при этом надо крутить регулятор CAL по часовой стрелке, таким образом, что бы стрелка прибора стала в крайнее правое положение SET.
- Удерживая кнопку на тангенте, переключаем тумблер на лицевой панели КСВ-метра в положение REF.
Снимаем показания прибора.
- Находим минимум КСВ и настраиваем антенну под нужную частоту. Если минимум находится ниже необходимой частоты, то антенну укорачивают. И наоборот, если минимум выше необходимой частоты, то антенну удлиняют.
- Все манипуляции производят до повторной настройки антенны.
- Повторяем замеры пока не будет достигнут результат (КСВ не больше 1,5)
Как уже говорилось выше, достичь КСВ=1 во многом проблематично, именно из-за особенностей конкретной пары антенна-кузов. Но даже если на нужном участке радиочастотного диапазона КСВ=2, потери в эффективности будут не более 10%. То есть, для комфортного общения и передачи сообщений без помех вполне достаточно КСВ=1,5.
Добавить комментарий
Установка и настройка автомобильных антенн си-би диапазона
Каждый, кто хоть раз сталкивался с гражданской радиосвязью слышал про настройку антенн. Эта важная процедура является неотъемлемой частью процесса установки комплекта связи на автомобиль.
Правила установки антенн я уже описывал в своей статье про автомобильные антенны гражданского диапазона, однако я постараюсь подробно осветить основные моменты этого процесса. Установка антенны процесс творческий, антенн много, автомобилей с разными кузовами еще больше, поэтому одного универсального решения (волшебной таблетки), увы, не существует. Однако надо сказать, что при условии соблюдения всех правил, у Вас есть шанс заставить антенну работать так, как задумал производитель, то есть эффективно.
Главные правила установки врезных антенн
-
- Антенна должна быть установлена на честную массу, несущий кузов. Устанавливать антенны на навесные элементы (фальшивую массу), двери, капот, багажник, крылья (иногда) не целесообразно.
Даже если Вы используете кронштейн и зачистите краску в месте установки, эффективность такой системы сведется к эффективности магнитной антенны и мы теряем, примерно 30% эффективности, как на прием, так и на передачу. Прокидывать массу разными проводочками до несущего кузова смысла нет! Это будет не радиотехническая земля, а обычный громоотвод. После такой процедуры багажник или дверь хорошей землей не станут. На радиочастоте такой проводник будет являться LC цепочкой с плавающими параметрами, которая будет непредсказуемо влиять на настройку антенны. Надо сказать, что иногда такой фокус срабатывает, но чаще всего нет. При такой установке принимать антенна будет вполне сносно, но вот на передачу будет работать как магнитка или даже хуже.
- Высота и место установки антенны играют важную роль. Чем выше установлена антенна, тем эффективнее она работает. Установка «в крыло» или, еще хуже, в бампер сократят дальность приема-передачи процентов на 40-50. Лучше всего устанавливать антенну в центр крыши, хотя и не обязательно.
Поговаривают, что установка на кронштейн, в угол крыши, никак не проигрывает установке в центр. Это не совсем так. В городе из-за переотражений эффект направленности выражен не будет, а вот на трассе или открытой местности, при работе на большие расстояния, направленность такой системы будет очень заметна. Причем, чем эффективнее антенна, тем заметнее будет эффект. Антенна будет эффективнее работать в сторону большей площади железной крыши! Причем, чем эффективнее антенна, тем больше этот эффект будет выражен и заметен. Но для большинства задач вариант установки в угол был бы более предпочтительным и здесь исходить нужно из соображений целесообразности. - Если антенна врезается в крышу, место установки обязательно должно усиливается дополнительной металлической пластиной для обеспечения механической прочности.
- Удлиняющая катушка и полотно антенны должны быть максимально удалены от любых вертикальных металлических поверхностей расположенных параллельно полотну антенны (не менее чем на 0,5м).
В противном случае, антенна установленная таким образом работать не будет из-за высокой реактивности пространства, поглощения и отражения сигналов в окружающих антенну предметах и элементах кузова. Особенно остро стоит эта проблема при радиофикации грузовых автомобилей.
- Антенна должна быть установлена на честную массу, несущий кузов. Устанавливать антенны на навесные элементы (фальшивую массу), двери, капот, багажник, крылья (иногда) не целесообразно.
Главные правила использования антенны на магнитном основании
- Антенны на магнитном основании, как и врезные антенны, нужно устанавливать на честную массу. Несущий кузов. В этом случае они будут работать, так как задумано производителем и у Вас будет больше шансов, что антенну удастся настроить. Установка антенны на багажник, как многие любят делать, может привести к снижению эффективности работы антенны примерно на 30% или вообще неработоспособности всей системы. Иногда это работает, иногда нет.
- Длину кабеля антенны на магните нельзя произвольно изменять, например, нарастить или укоротить. Антенна перестанет настраиваться и работать.
- Кабель магнитной антенны, проложенный по салону, не стоит сворачивать в бухту, поскольку это тоже может повлиять на настройки антенны.
- Настройка магнитки, не сильно, но зависит от положения оной на крыше или крышке багажника машины. Настроив антенну в одном положении, если убираете ее, уходя домой, старайтесь ставить на тоже самое место, когда она Вам нужна.
Настройка антенны
Пожалуй, это вторая по важности процедура после корректной установки антенны. От правильности установки и настройки антенны зависит судьба выходного каскада передатчика вашей рации. При неблагоприятном стечении обстоятельств (вы воткнули антенну и «забили» на ее настройку и проверку) передатчик может выйти из строя утащив за собой не только транзисторы выходного каскада, но и всю рацию целиком. Но как же проверить корректность установки?
Для настройки антенны, а также проверки корректности установки, нам понадобится прибор, КСВ метр. Что это такое и как им пользоваться я тоже уже описывал и даже снял парочку видео материалов, для тех, кто с ними еще не ознакомился, настоятельно рекомендую это сделать. Они ниже.

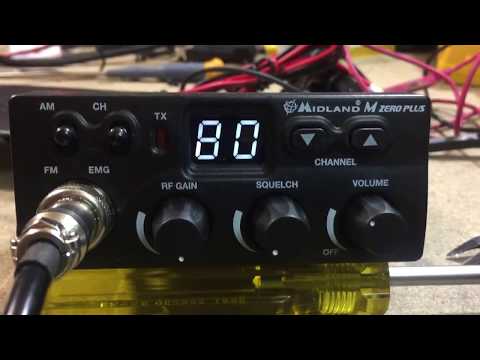

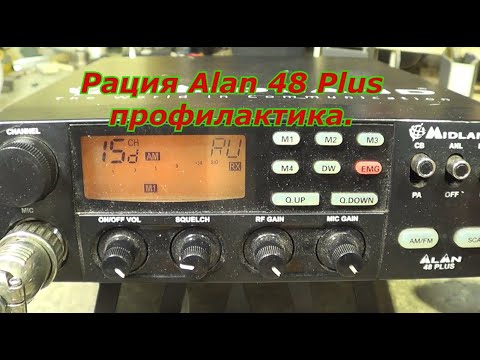

Грамотно установленная антенна, как правило, нуждается только в небольшой корректировке. Если своего прибора у Вас нет, и вы приехали к дяденькам которые оказывают подобные услуги и у которых такой прибор есть, но в голове нет понимания того как это все должно работать, то ваше взаимодействие с этими деятелями будет выглядеть примерно так.
Дяденька достанет грошовый прибор (SWR-420, SWR-430, SWR-171) или еще какой-нибудь похожий, со стрелками. Анализаторов антенн у них, как правило, нет и скорее всего они не знаю что это такое. Подключит прибор к рации и антенне, смотрите за ним, чтобы не перепутал гнезда подключения антенны и станции.
Нажмет один раз на передачу, с умным видом пощелкает тумблерами на приборчике, покрутит ручку и скажет, что надо от вашей антенны откусить кусок (в видео я об этом говорил)! Если встретили такого деятеля бегите от него подальше! Это радио, мать его, губитель! Как же правильно подводить настройку антенны? Ниже, небольшой алогритм.
Алгоритм настройки антенн
- Настройку антенны необходимо производить вдали от металлических, бетонных, деревянных или иных конструкций, деревьев в том числе, не менее 15-20 метров. По возможности нужно выехать на чистую, ровную, сухую поверхность (асфальт). Наличие других антенн си-би диапазона на расстоянии в 15-20 метров тоже может повлиять на настройку.
- Установить КСВ метр в систему между станцией и антенной, соблюдая правильность подключения. Усилитель при этом использовать недопустимо.
- Замер КСВ должен производиться в нескольких точках, на нескольких разных каналах и желательно в разных сетках, для составления полной картины того, что твориться в антенне и кабеле.
- Необходимо найти минимум КСВ (если он есть), записать где он находится (об этом я говорил в видео) и сделать соответствующие выводы о дальнейшей настройке. Если минимум КСВ находится ниже по частоте, то антенну нужно укоротить (привет дадькам с кусачками), если выше, то удлинить. Но в любом случае, минимум должен быть, если антенна установлена корректно и на качественной массе.
- Найдя минимум и приняв решение о дальнейшей настройке производим манипуляции с антенной, удлиняем или укорачиваем штырь, убираем или добавляем витки в катушку согласования.
- Возвращаемся к пункту 3. Цикл повторять до тех пор, пока не будет достигнут результат.
Надо сказать, что не всегда удается настроить антенну в КСВ=1, для некоторых сочетаний Антенна/Кузов, такой показатель не достижим. Такое часто бывает у Sirio Performer`ов Ничего страшного в этом нет, поскольку, например, при КСВ=1,5 потери будут около 5%, при КСВ=2, около 11%, что, в общем-то, не страшно и Вы, скорее всего, этого не заметите, и более того, это не повод для переживаний, скорее особенность данной конкретной установки.
Радиостанция будет уверенно работать при КСВ, вплоть до 3, при условии, что нагрузка носит чисто активный характер (обычным КСВ метром оценить невозможно, нужен анализатор). Для работы с усилителем, нужно придерживаться правила, что КСВ должен быть не больше 2.
Основные проблемы при установке и настройке антенн
- Если КСВ хотя бы в одной из сеток опустился ниже 2, значит, антенна работает корректно, не факт что правильно установлена, но сама антенна цела и функционирует.
- Если КСВ во всех сетках от 2 до 5. Это говорит, о плохой массе в месте установки либо о отсыревшем кабеле, либо об обрывах в катушках согласования самой антенне.
- Если КСВ во всех сетках выше 5 – антенна не работает и нужно искать проблему. Здесь может быть что угодно. Замыкание в кабеле. Это могло случиться при не грамотном монтаже разъема на кабель или при монтаже самой антенны. Либо наоборот, отсутствие где-то хорошего контакта, нет связи с антенной. Следует упомянуть, что у автотрансформаторных антенн (AT-73, AT-2001 Turbo, Sirio Performer 5000, AT-1000 Eagle) центральная жила кабеля, при корректной установке должна звониться на оплетку кабеля.
У однокатушечных антенн (AT-72, AT-71, Alan 9+, AT-1700), оплетка должна звониться на массу кузова, а центральная жила на штырь.
Мифы о настройке антенн
- Настройка антенн помогает радикально улучшить прием и передачу. Отчасти это верно, но в реальной жизни, и на этом диапазоне, это практически не заметно. На прием и на передачу влияет грамотность установки антенны и наличие честной массы как противовеса.
- Антенны поставляются в магазины уже настроенные. Это не правда, поскольку, как правильно говорил дядька Кабан, покупая антенну, Вы покупаете только ее половину. Вторая половина, это кузов вашего автомобиля. Так что антенну настраивать нужно в любом случае.
- В природе существуют самонастраивающиеся антенны гражданского диапазона. Это бред. Си-Би антенна не имеет активных элементов для таких процедур.
Если Вы вспомните еще какие-то мифы связанные с этой темой, милости прошу в комментарии.
