HYUNDAI HD78 STD LONG EURO-3 Технические характеристики модели.



УНИВЕРСАЛЬНОЕ ШАССИ АВТОМОБИЛЯ HYUNDAI HD 78 STD EURO-3

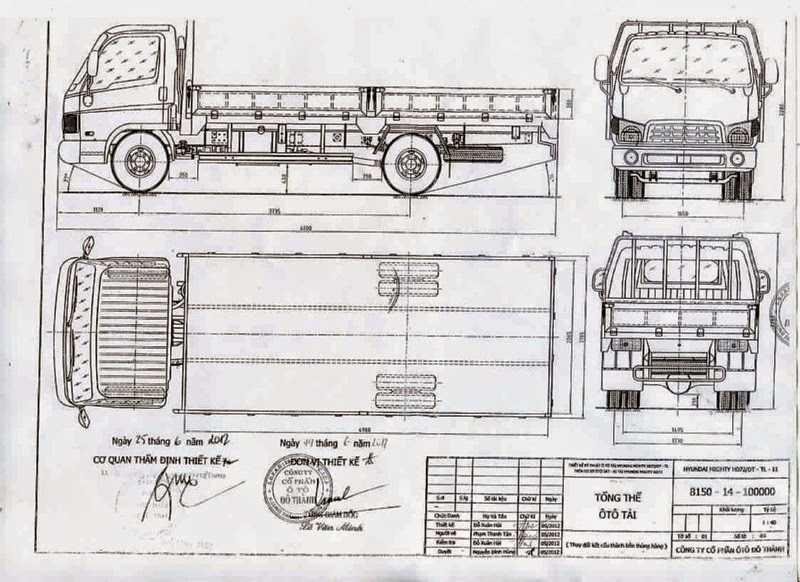

Габаритные размеры:

Технические характеристики модели HYUNDAI HD78 STD LONG EURO-3:

Кабина:

Длина — STANDART

Ширина — WIDE

3 посадочных места, с ремнями безопасности

Рама:

Лонжеронного типа

Размер лонжерона в средней части рамы — 190 х 60 х 6 мм

Размеры:

Длина — 6 715 мм

Ширина — 2 170 мм

Высота — 2 355 мм

Колесная формула — 4х2 с задним ведущим мостом

Колесная база — 3 735 мм

Колея передних колес — 1 665 мм

Колея задних колес — 1 495 мм

Клиренс — 235 мм

Свес спереди — 1 075 мм

Свес сзади — 1 860 мм

Снаряженная масса шасси — 3 165 кг

Максимальная разрешенная масса для шасси — 7 800 кг

Максимальная разрешенная масса для автомобиля по ОТТС — 7 500 кг

Минимальный радиус разворота — 7,3 м

Максимальный угол подъема — 39

Объем топливного бака — 100 л

Размер устанавливаемого кузова — стандартный: 4 900 х 2 200 х 2 200 мм, увеличенный: 5 200 х 2 500 х 2 500 мм

Двигатель:

Тип — дизельный с турбонагнетателем и интеркулером

Модель — D4DD EURO-3

4-х цилиндровый, рядный, с верхним расположением клапанов, 2 клапана на цилиндр

Непосредственный впрыск COMMON RAIL

Объем — 3,907 л

Мощность максимальная — 140 л. с.

Максимальный крутящий момент — 38 кг*м

Трансмиссия:

Механическая, 5 передач в перед 1 назад

Сцепление — гидравлическое управление, диафрагменная пружина, одиночное сухое, с демпфером

Тормоза:

Основная тормозная система — барабанного типа на всех колесах с гидравлическим управлением и вукуумным сервоусилителем, двух контурная

Стояночная тормозная система — барабанного типа на карданном валу

Электрооборудование:

24-х вольтовое, с минусом по кузову автомобиля

Подвеска:

Передняя — полуэлептические рессоры с гидравлическими амортизаторами двойного действия телескопического типа

Задняя — полуэлептические рессоры с гидравлическими амортизаторами двойного действия телескопического типа

Шины:

Передние — 7,50 Х 16 — 14PR

Задние — 7,50 Х 16 — 14PR

Комплектация шасси:

Запасное колесо

Гидроусилитель руля

Регулятор тормозных сил

Тахометр

Моторный тормоз

Покрытие пола

Обогрев зеркал заднего вида

Буксировочный крюк

Отопитель салона

Солнцезащитный козырек пассажира

Шасси соответствует требованиям стандартов РФ и имеет одобрение ОТТС

Дополнительные опции доступные при заказе автомобиля с завода-изготовителя:

Коробка отбора мощности

Кондиционер

ABS с передними дисковыми тормозами

Короткая база

Полуторная кабина

Дополнительное оборудование:

Удлинение рамы автомобиля HYUNDAI HD 78 под установку кузова размером: 6 200 х 2 200 х 2 200 мм

Установка спойлера на кабину HYUNDAI HD 78

Установка автосигнализации с центральным замком на автомобиль HYUNDAI HD 78

Установка стабилизатора поперечной устойчивости на задний мост шасси HYUNDAI HD 78

Установить бескамерный диск на HYUNDAI HD78, подробнее на странице КОЛЕСНЫЕ ДИСКИ

Описание шасси HYUNDAI HD78 STD EURO-З в формате WORD 97-2003

Возможные варианты поставки шасси HYUNDAI HD-78:

ШАССИ HYUNDAI HD78 DLX EURO-3

ШАССИ HYUNDAI HD78 DLX SHORT EURO-3

Возможные варианты автомобилей на шасси HYUNDAI HD78:

— бортовой автомобиль на шасси HYUNDAI HD 78 с бортами из стальных или алюминиевых сплавов, с тентом или без

— бортовой автомобиль на шасси HYUNDAI HD 78 с бортами из стальных или алюминиевых сплавов, с тентом или без, для перевозки опасных грузов или сжиженного газа

— бортовой автомобиль на шасси HYUNDAI HD 78 с бортами из стальных или алюминиевых сплавов, с тентом или без, оснашенный крано-манипуляторной установкой (КМУ) HIAB, EFFER, FASSI, AMCO VEBA, PALFINGER, UNIC, KANGLIM

— промтоварный фургон на шасси HYUNDAI HD 78

— мебельный фургон на шасси HYUNDAI HD 78

— изотермический фургон на шасси HYUNDAI HD 78 с утеплением пенополистиролом (оцинкованный лист — утеплитель — оцинкованный лист), с толщиной утеплителя 40, 50, 60, 80 мм, под температурный режим от +5 до -10 градусов Цельсия

— изотермический фургон из сендвич-панелей на шасси HYUNDAI HD 78 (окрашенный оцинкованный лист — пенополиуретан — оцинкованный лист), с толщиной утеплителя 40, 50, 60, 80 мм, под температурный режим от +5 до -20 градусов Цельсия

— изотермический фургон из сендвич-панелей на шасси HYUNDAI HD 78 (окрашенный оцинкованный лист — пенополиуретан — оцинкованный лист), с толщиной утеплителя 40, 50, 60, 80 мм, под температурный режим от +5 до -20 градусов Цельсия, укомплектованный холодильной установкой (ХОУ) TERMO KING, CARRIER, ZANOTTI

— изотермический фургон из сендвич-панелейна шасси HYUNDAI HD 78 (пластик — фанера — экструдированный пенопласт — фанера — пластик), с толщиной утеплителя 40, 50, 60, 80 мм, под температурный режим от +5 до -20 градусов Цельсия

— изотермический фургон из сендвич-панелей на шасси HYUNDAI HD 78 (пластик — фанера — экструдированный пенопласт — фанера — пластик), с толщиной утеплителя 40, 50, 60, 80 мм, под температурный режим от +5 до -20 градусов Цельсия, укомплектованный холодильной установкой (ХОУ) TERMO KING, CARRIER, ZANOTTI

— при необходимости на бортовую платформу или фургон может быть установлен гидроборт

— автогидроподъемник (АГП или АТП) на шасси HYUNDAI HD 78, с высотой подъема от 17 до 22 метров

— автомобиль для перевозки живой рыбы на шасси HYUNDAI HD 78

— автомобиль для перевозки животных на шасси HYUNDAI HD 78

— автомобиль для перевозки цветов на шасси HYUNDAI HD 78

— автолавка для выездной торговли на шасси HYUNDAI HD 78

— специальный автомобиль технической помощи на шасси HYUNDAI HD 78

— автомобиль для выездного шиномантажа и балансировки колес на шасси HYUNDAI HD 78 (мобильный шиномонтаж)

— передвижная лаборатория на шасси HYUNDAI HD 78

— автомобиль для перевозки светлых нефтепродуктов (бензовоз) на шасси HYUNDAI HD 78

— автомобиль для перевозки светлых нефтепродуктов и заправки (топливозаправщик) на шасси HYUNDAI HD 78

— автомобиль-цистерна для перевозки пищевых жидкостей на шасси HYUNDAI HD 78

— автомобиль-эвакуатор с платформой ломанного типа на шасси HYUNDAI HD 78

— автомобиль-эвакуатор с платформой сдвижного типа на шасси HYUNDAI HD 78

— автомобиль-эвакуатор с платформой ломанного типа, оснащенный крано-манипуляторной установкой (КМУ) на шасси HYUNDAI HD 78

— автомобиль-эвакуатор с платформой сдвижного типа, оснащенный крано-манипуляторной установкой (КМУ) на шасси HYUNDAI HD 78

— автомобиль с вакуумной установкой КО522В на шасси HYUNDAI HD 78

— автомобиль с мультилифтовой установкой (мультилифт) SUCCI, MULTYLIFT, ECOPRESS, HYVALIFT на шасси HYUNDAI HD 78

Шасси меньшей грузоподъемности:

ШАССИ HYUNDAI HD65 EURO-3

Шасси большей грузоподъемности:

ШАССИ HYUNDAI HD120, HD170, HD250, HD260, HD370 EURO-3

Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию, оборудование автомобиля, без предварительного уведомления.

БКМ HOTOMI 1030 на шасси HYUNDAI HD-78 – Автосила – спецтехника от производителя

БКМ HOTOMI 1030 на шасси HYUNDAI HD-78

под заказ

УТОЧНИТЬ ЦЕНУ

Модель двигателя D4G6, евро-5;
Объем двигателя, л 3,9;
Мощность, кВт / л.с. при об/мин 130/140 при 1600;
БКМ HOTOMI 1030;
Грузоподъемность max: м/кг 2,4/2500;
Грузоподъемность min: м/кг 9/400;
Глубина бурения 4 м.

ЗАПРОС КПРАССЧИТАТЬ КРЕДИТ/ЛИЗИНГ

Характеристики

HYUNDAI HD-78

БКМ HOTOMI 1030

Гарантия

HYUNDAI HD-78

Габаритные размеры
Длина х Ширина х Высота, мм			7770х2170х2335
Колесная база, мм			3775
Полная масса автомобиля, кг			7500
Снаряженная масса шасси, кг			2550
Грузоподъемность шасси, кг			4950
Кабина			однорядная
Модель двигателя			D4G6, евро-5
Объем двигателя, л			3,9
Мощность, кВт / л. с. при об/мин			130/140 при 1600
Топливный бак			100
	Бортовая платформа
Габаритные размеры, мм
Длина			4400
Ширина			2300
Высота			400
Материал бортовой платформы			стальной

БКМ HOTOMI 1030

Глубина бурения м.	4
Вылет стрелы во время бурения	6,5м
Диаметр бурения, м.	0,36 (бур+шнек в комплекте)
Тип привода вращения бурильного инструмента	гидравлический
Крутящий момент на вращателе, Нм	6000
Частота вращения, об/мин	35
Максимальный радиус бурения, мм	6723
Высота подъема люльки, м	11,5
Количество выдвижных секций	2
Грузоподъемность, м/кг	2,4/2500
	4,6/1700
	6/1200
	7,8/780
	9/400



Грузоподъемность люльки, кг.	200
Температура рабочего состояния при относительной влажности 100%	от -40 до +40
Масса БКУ, кг	2500
Дополнительные опоры	есть

Гарантия

Гарантия на надстройку 1 год.
