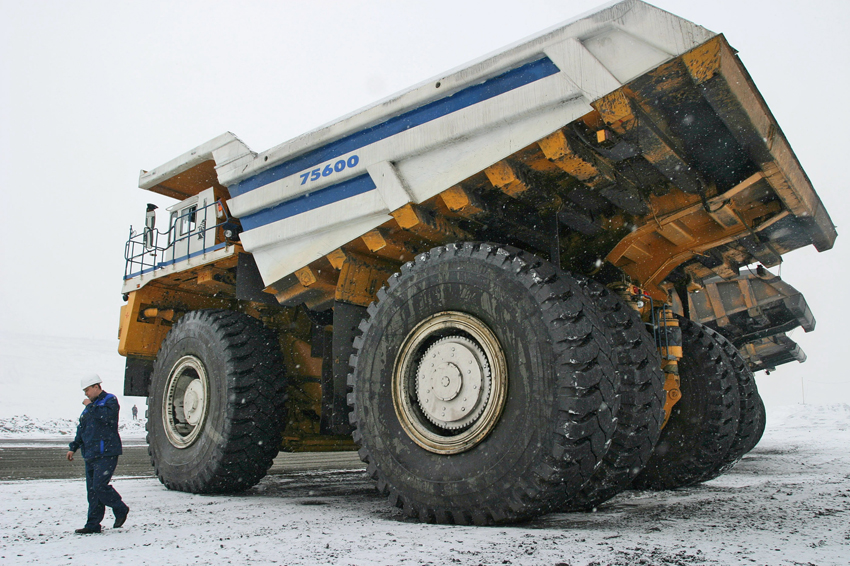

БелАЗ-75600.

Самый красивый на мой взгляд карьерный самосвал. =)))

Первый грузовик «БелАЗ-75600» грузоподъемностью 320 тонн был создан в 2005 году.

Прямым назначением автомобиля БелАЗ 75600 грузоподъемностью 320 тонн, является работа в карьерах, таких например как угольные разрезы Кемеровской области.

Работа новых грузовиков на добыче угля на этих предприятиях позволила ощутимо снизить себестоимость его перевозки. Кстати, один из разрезов и стал первым заказчиком новой модели Белорусского автозавода, расположенного в городе Жодино.

Давайте познакомимся с гигантом поближе.

На грузовике установлен дизельный двигатель CUMMINS QSK78-C мощностью 3500 лошадиных сил при 2000 оборотов в минуту с системой пневмостартерного пуска. Рабочий объем двигателя составляет 78 литров. Весит этот монстр 11300кг. Система охлаждения с отключаемой крыльчаткой допускает эксплуатацию автомобиля, как в жарком климате, так и при низких температурах окружающего воздуха.

Полнопоточная фильтрация масла в системе смазки с четырьмя маслонасосами обеспечивает его надежную очистку и подачу ко всем трущимся деталям. Двигатель оснащен электронными системами управления, что сводит к минимуму участие человека в управлении режимами его работы.

Интересно, что двигатель такого объема и мощности потребляет относительно немного горючего. Расход топлива БелАЗ 75600 составляет 201 грамм на 1 киловатт мощности, а емкость топливного бака позволяет машине работать в течение шестнадцати часов.

Дизель приводит во вращение тяговый генератор, который имеет мощность 2536 киловатт, и предназначен для питания двух электродвигателей производства компании Siemens, мощностью 1200 киловатт каждый. Двигатели передают вращающий момент на задние колеса, снабженные бескамерными радиальными шинами, посадочный размер которых равняется 64 дюймам.

Рама машины пространственной конструкции, для ее изготовления применяются листовые детали из легированной стали повышенной прочности. В местах наибольшей концентрации нагрузок конструкторы ввели элементы, изготовленные методом литья, это позволило добиться высоких эксплуатационных характеристик изделия.

Самосвал выполнен по классической формуле – 4 колеса, два из которых ведущие. Короткая база машины обеспечивает ей достаточную маневренность, несмотря на солидные габаритные размеры: длина 14,9, ширина 9,25 и высота 7,22 метра. При таких размерах автомобиль способен развернуться на площадке размером 33,2 метра.

Для зависимой подвески переднего моста выбрана пневмогидравлическая схема, в подвеске заднего моста используются продольные рычаги и центральный шарнир. Такая схема обеспечивает легкость управления машиной и ее высокую устойчивость. По сравнению с зарубежными аналогами, динамическая загруженность водителя снижена в пределах 2 – 4 раз.

Тормозная система автомобиля двухконтурная гидравлическая. Стояночный тормоз так же приводится в действие гидроприводом и затормаживает задний мост. Тяговые электромоторы тоже задействованы в тормозной системе, они переключаются в режим генераторов и отдают энергию на охлаждаемые тормозные резисторы. В роли аварийного тормоза задействуется стояночный и любой из исправных контуров рабочего тормоза.

Кузов грузовика вмещает 139 м3 породы при нормальной загрузке, хотя при желании можно загрузить и 200. Для защиты кабины при погрузке на кузове предусмотрен массивный предохранительный козырек, благодаря чему повышается безопасность водителя.

Кабина рассчитана на двух человек и оборудована в соответствии со всеми требованиями эргономики. Для обеспечения нормального обзора к услугам водителя есть система видеоконтроля движения, обеспечивающие задний и боковой обзор.

Характеристики БелАЗ-75600 позволяют модели успешно конкурировать с ведущими производителями карьерных самосвалов.

В эту серию самосвалов, кроме 75600 с двигателем QSK 78-C, вошли еще две машины, отличающиеся друг от друга грузоподъемностью и силовыми установками. Коротко остановимся на каждой из них.

Модель БелАЗ-75601.

Способна перевозить от 320 до 360 тонн груза. На автомобиле установлен двигатель MTU 20V400 мощностью 2800 киловатт, вращающий генератор KATO. Блоки ”мотор — колесо” представляют собой комбинации электромотора и планетарного двухрядного редуктора, встроенные в задние колеса, которые обуты в шины размером 59/80R63. Полная масса машины может достигать 610 тонн при объеме груза 218 кубометров. При этом автомобиль способен разгоняться до 64 км/ч.

Модель БелАЗ-75602, 75603.

Самый большой БЕЛАЗ из серии – при тех же данных, что и предыдущая машина, рассчитана на 360 тонн груза. В принципе это та же машина что и ее предшественница, но на ней применяются тяговые двигатели 1TB330-2GA03, позволяющие перевозить увеличенный вес.

При увеличившейся мощности и грузоподъемности новых машин, конструкторы сумели добиться немного пониженного расхода топлива по сравнению с первенцем серии. Теперь самосвалы расходуют только 198 граммов на киловатт в час.

Производители заявляют, что они построили самый большой БелАЗ в мире, что ж, в модельном ряду завода он действительно самый большой, а вот по поводу ”в мире” можно и поспорить. Ведь существуют среди подобных грузовиков и совсем уж монстры грузоподъемностью до 500 тонн, и это еще не предел.

БелАЗ 75481 — Самосвалы карьерные (75481 — BelAZ 75481 — БелАЗ 75481 — Самосвал карьерный 75481 — Самосвал карьерный БелАЗ 75481) — Технические характеристики БелАЗ 75481 — Габаритные размеры БелАЗ 75481 — Двигатель БелАЗ 75481

Документ энциклопедии Стройтех, Категория: Самосвалы карьерные редактировать |версии документа |история документа | сравнить Производитель:БелАЗ Технические характеристики БелАЗ 75481 Эксплуатационная масса:- Масса снаряженная:- Эксплуатационная мощность:368,00/405,00/442,00 кВт Грузоподъемность:42 000,00 кг Скорость:50,00 км/ч Скорость рабочая:- Габаритные размеры БелАЗ 75481 Длина:8 410,00 мм Ширина:3 790,00 мм Высота:4 250,00 мм Двигатель БелАЗ 75481 Модель двигателя:ЯМЗ-240NM-1B/ЯМЗ-8401. 10-02/KTA-19C Объем двигателя:- Частота оборотов двигателя:- Ход поршня двигателя:- Эксплуатационные характеристики БелАЗ 75481 Объем кузова:- Колесная формула:4×2 Радиус поворота:10 200,00 мм Давление в гидросистеме:9,00 МПа Объем топливного бака:610,00 л Объем гидравлической системы:160,00 л Дорожный просвет:520,00 мм   75481 | BelAZ 75481 | БелАЗ 75481 | Самосвал карьерный 75481 | Самосвал карьерный БелАЗ 75481 instructor 09 ноя 2009, 09:26 Самосвалы карьерные Самосвал карьерный, Самосвал, Грузовик, Карьерная техника, Горнодобывающая техника, Автотехника, БелАЗ, 75481 Самосвал карьерный WikPedia (en), Google, Yandex     + добавить объявление БелАЗ 75481 — аренда: 1. Самосвал сочлененный БеЛАЗ 75281 Самосвал 2011 г., 10000 км, 3900 ч. 18.06.2017 Сергей г. Архангельск 2 390 РУБ/час 2. Аренда бульдозера БелАЗ 7823 Саратов Бульдозер колесный 2014 г. 13.02.2017 Логистика г. Саратов цена по запросу 3. Аренда карьерного самосвала БелАЗ 7528 Чехов Самосвал сочлененный 2014 г. 04.04.2016 Unirenter г. Чехов цена по запросу 4. Аренда карьерного самосвала БелАЗ 7528 Истра Самосвал сочлененный 2014 г. 04.04.2016 Unirenter г. Истра цена по запросу 5. Аренда карьерного самосвала БелАЗ 7528 Сергиев Пос Самосвал сочлененный 2014 г. 04.04.2016 Unirenter г. Сергиев Посад цена по запросу 6. Аренда карьерного самосвала БелАЗ 75137 Коломна Самосвал карьерный 2015 г. 29.03.2016 Unirenter г. Коломна цена по запросу 7. Аренда карьерного самосвала БелАЗ 75137 Раменское Самосвал карьерный 2015 г. 29.03.2016 Unirenter г. Раменское цена по запросу 8. Аренда карьерного самосвала БелАЗ 75137 Пушкино Самосвал карьерный 2015 г. 29.03.2016 Unirenter г. Пушкино цена по запросу 9. Аренда карьерного самосвала БелАЗ 75131 Кемерово Самосвал карьерный 2007 г. 17.03.2016 Шарапов Павел г. Кемерово цена по запросу 10. Аренда карьерного самосвала БелАЗ 7555D Кемерово Самосвал карьерный 2007 г. 17.03.2016 Шарапов Павел г. Кемерово цена по запросу     Энциклопедия СтройТех является открытой справочно-информационной системой. Любой посетитель может свободно просматривать, копировать и изменять документы. Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных. • Увидели неточность — смело вносите свои правки. • Не нашли нужного документа — добавление займет пару минут. Команда Стройтех открыта для всего нового и улучшения старого — форма отправки предложений. На правах рекламы:

540-е

540-е

Сайт СовАвто.



Модель	БелАЗ-540А
Сиденье	1
Вес нетто, кг [фунт]	20 925 [46 035]
Вес полной загрузки, кг [фунт]	48 000 [105 600]
Вес груза, кг [фунт]	27 000 [59 400]
Объем кузова, м 3	15,3
Длина, мм [дюйм]	7250 [23 фута 9 дюймов]
Ширина, мм [дюйм]	3480 [11 футов 5 дюймов]
Высота, мм [дюйм]	3580 [11 футов 9 дюймов]
Основание, мм [дюйм]	3550 [11 футов 8 дюймов]
Ширина колеи, мм [дюйм] спереди/сзади	2800 [110] / 2400 [94]
Минимальный зазор, мм [дюйм]	475 [14,5]
Минимальный радиус поворота, м [ярдов]	8,3 [9,2]
Максимальная скорость, км/ч [миль/ч]	55 [34]
Максимальная мощность, л. с. [кВт]	360 [265] при 2100 об/мин
Максимальный крутящий момент, Н*м [фунт*фут]	—
Объем двигателя, л [см 3 ]	22,3 [22 300]
Степень сжатия	16,5:1
Передаточные числа	гидромеханическая, 3 скорости
Передаточное число главной передачи	—
Пробег, л/100 км [ми/гал]	100 [2,3]
Разрывной путь, м	—
Емкость топливного бака, литры [гал]	400 [106]
Годы выпуска	1967-?
Тип двигателя	ЯМЗ-240, дизель, 4-х тактный, V12
Диаметр цилиндра/ход, мм	130/140
Колесная формула	4 х 2
Фотографии	81 КБ (цв, вид сбоку, рисунок [106]) 43 КБ (ч/б, вид спереди [4])

Самосвал выпускался в нескольких модификациях: БелАЗ-540А а БелАЗ-540С имел те технические параметры, которые перечислены выше. Однако были еще БелАЗ-540 и БелАЗ-540Т, которые отличались в том, что они имели 375 л.с. при 1650 об / мин, двигатель 38,17 л с максимальный крутящий момент 170 Н*м при 1100 об/мин и равном диаметре/ходе поршня до 150/180 мм.



Страница создана в пятницу, 17 сентября 1999 г. Последнее обновление страницы: понедельник, 3 декабря 2001 г., 12:18:41 по восточному поясному времени.
