На этот раз я приготовил немного справочной информации об этих прекрасных машинках. Ну-с, начнём 🙂

А начнём мы с самого маленького в моей подборке — БелАЗ 7555 грузопдьёмностью 55 тонн.

На эти машинки ставят двигатели KTTA-19C с рабочим объёмом 24,2 л. и мощностью 700 л.с. и ЯМЗ-845.10 объёмом 25,9 л. и мощностью 750 л.с.
Объём бака составляет 750 л.
Расход на 100 км при карьерной работе — 240 л.
Расход на 100 км при холостом пробеге — 204 л.
Расход топлива на 1 час при холостой работе двигателя — 11 л.
Выпускается данная модель БелАЗа стала с 1997 года. Данная модель предназначена для перевозки угля, т.к. имеет относительно слабый кузов.
Существуют автомобили грузоподьёмностью в 42 тонны и в 27 тонн, но у меня, к сожалению не хватило времени, чтобы их найти и сфотографировать.
===================

Следующий на очереди БелАЗ 7513 грузоподъёмностью 130 тонн.

Данная модель оснащается двигателем КТА-50 объёмом 50,3 л. и мощностью 1600 л.с. Выпускаться начали с 1999 года, предназначены для перевозки грунта, имеют усиленный в сравнении с углевозами кузов.
Объём бака составляет 1000 л.
Расход на 100 км при карьерной работе — 555 л.
Расход на 100 км при холостом пробеге — 472 л.
Расход топлива на 1 час при холостой работе двигателя — 18 л.
===================

БелАЗ 75138 углевоз на базе БелАЗа 7513.

Отличается увеличенным кузовом, оснащается двигателем КТА-50 объёмом 50,3 л. и мощностью 1600 л.с.
===================

БелАЗ 7514 грунтовоз грузоподъемностью 110 тонн. Оснащается двигалем 8ДМ-21А объёмом 58,2 л. и мощностью 1300 л.с.
===================

БелАЗ 75148 (7514-10) углевоз на базе БелАЗ 7514.

Отличается кузовом увеличенного размера, который выступает за габариты автомобиля. За это получил прозвище «Чебурашка». Оснащается двигалем 8ДМ-21А объёмом 58,2 л. и мощностью 1300 л.с.
Объём бака составляет 1000 л.
Расход на 100 км при карьерной работе — 555 л.
Расход на 100 км при холостом пробеге — 472 л.
Расход топлива на 1 час при холостой работе двигателя — 18 л.
===================

БелАЗ 75215 грузоподъёмностью 180 тонн. Предназначен для перевозки грунта, оснащается двигателем 9-26ДГ объёмом 165,7 л. и мощностью 2300 л.с.
Объём бака составляет 1500 л.
Расход на 100 км при карьерной работе — 895 л.
Расход на 100 км при холостом пробеге — 761 л.
Расход топлива на 1 час при холостой работе двигателя — 30 л.
===================

БелАЗ 75306 грузоподъёмностью 220 тонн.

Предназначен для перевозки грунта, оснащается двигателем QSK-60C с рабочим объёмом 174,3 л. и мощностью 2300 л.с.
Объём бака составляет 1800 л.
Расход на 100 км при карьерной работе — 965 л.
Расход на 100 км при холостом пробеге — 820 л.
Расход топлива на 1 час при холостой работе двигателя — 30 л.
===================

БелАЗ 7424 — Техпомощь.

Оснащается двигателем 6ДМ-21БФ объёмом 43,6 л. и мощностью 1250 л.с. Используется для эвакуации аварийных и неисправных автомобилей БелАЗ до места проведения ремонта.
К сожалению, данных о расходе топлива Техпомощью нет.
===================

Ну и на последок ещё несколько фоток.

Проект 2005 года — БелАЗ 75600 грузоподьёмностью 320 тонн. Никаких данных о нём пока нет, поскольку ни одно предприятие г.Междуреченска таких автомобилей в наличии не имеет.
===================

А это транспортное средство используется для снятия/одевания колес БелАЗов. Не в ручную же их ставить :)))
===================

На этом пока всё. Ждите в ближайшее время видео с БелАЗами и взрывами на разрезах 🙂

Популярные БелАЗ-7513

BelAZ-7513: технические характеристики и цена в России. Подробный обзор самосвалов серии «7513х» с фотографиями.

БелАЗ-7513 – современный большегрузный карьерный самосвал с грузоподъемностью 130 – 136 тонн. Выпускаемый в 7 модификациях, данный самосвал зарекомендовал себя как надежный большегруз для транспортировки горных пород из мест открытой добычи полезных ископаемых.

БелАЗ-7513 отличается высокой эффективностью при постоянном использовании, при этом у данного самосвала удобная система управления, проверенные временем основные узлы и агрегаты, а также комфортная кабина с отличным обзором по трем направлениям.

БелАЗ-7513 выполнен в классическом для техники данной марки форм-факторе с массивной головной частью, включающей высокий капот с двумя интегрированными решетками радиаторов, лестницы для подъема наверх и высокопосаженную кабину, смещенную к левой части по ходу движения. Справа от кабины расположен шкаф электрооборудования, а вся верхняя площадка огорожена металлическим трубчатым ограждением.

Кузов этого самосвала имеет треугольный профиль и дополнен крупным передним козырьком, предохраняющим кабину от попадания обломков горной породы во время загрузки кузова.

Кабина на самосвалах серии БелАЗ-7513 двухдверная, с двумя посадочными местами, причем кресло водителя снабжено пневмоподвеской и удобной системой регулировки положения. Кабина оснащена тепло- и шумоизоляцией последнего поколения (уровень шума не более 80 дБ), а рабочее место водителя полностью соответствует требованиям стандарта безопасности ROPS.

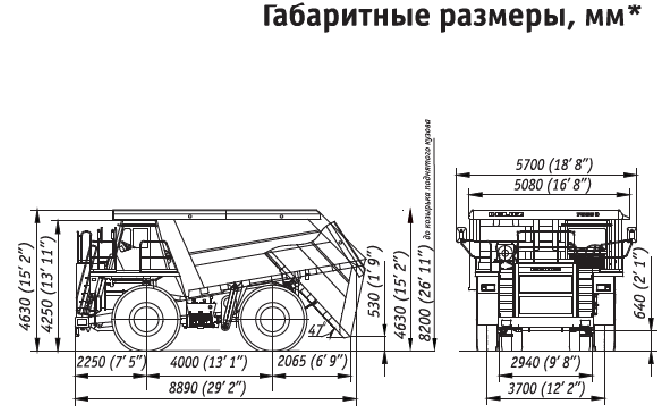

Общая габаритная длина карьерного самосвала БелАЗ-7513 достигает 11 500 мм, из которых 5300 мм приходится на колесную базу, 2850 мм на передний, а 2900 мм на задний свесы. Габаритная ширина по зеркалам достигает 7000 мм, высота по козырьку кузова равна 5900 мм (5050 мм по крыше кабины). При подъеме кузова на максимальную высоту габаритная высота увеличивается до 11 000 мм. При этом расстояние от земли до нижней кромки кузова составит 1200 мм. Клиренс (дорожный просвет) самосвала равен 600 мм.

Масса пустого самосвала не превышает 109 500 кг, при этом полная масса варьируется в диапазоне 237 100 – 245 500 кг (в зависимости от модификации) – таким образом грузоподъемность машин этой серии равна 130 тонн (при установке стандартных шин) и увеличивается до 136 тонн (при использовании шин 33.00R51).

Для перевозки горной породы эта машина оснащается сварным металлическим кузовом ковшового типа, оборудованным защитным козырьком, системой обогрева выхлопными газами, системой безопасности FOPS и устройством механического стопорения кузова в поднятом положении. В базовом исполнении кузов имеет геометрическую вместимость 45,5 м³ при габаритах 7450х6400 мм и погрузочной высоте 4800 мм. Кузов установлен на сварной раме с продольными лонжеронами коробчатого сечения, все элементы которой выполнены из высокопрочной низколегированной стали. Подъем кузова выполняется при помощи гидравлических цилиндров телескопического типа, имеющих трехступенчатую конструкцию с одной ступенью двойного действия. Питание цилиндров обеспечивает аксиально-поршневой масляный насос с переменной производительностью.

Карьерный самосвал БелАЗ-7513 выпускается в 7 модификациях, главным отличием которых является тип используемых силовых агрегатов и тяговых электромоторов:

• На базовом исполнении этой модели используется дизельный 12-цилиндровый двигатель V-образной компоновки Cummins QSK 45-C с рабочим объемом 45,0 литра, номинальной мощностью 1600 л.с., максимальным крутящим моментом в 6836 Нм и удельным расходом топлива 209 г/кВт*ч.
  Электромеханическая трансмиссия представлена тяговым генератором 5GTA22W и тяговыми электродвигателями переменного тока 5GEB31A и 5GEB23E.
• На модификации БелАЗ-75131 применяется 16-цилиндровый дизель Cummins KTA 50-C, рабочий объем которого достигает 50,3 литра – он выдает 1600 л.с. мощности и производит до 6292 Нм крутящего момента при удельном расходе топлива не более 208 г/кВт*ч.
  Электромеханика переменно-постоянного тока на тут включает тяговый генератор GSN-500 и электродвигатели EDP-600 и EK-590.
• Версия БелАЗ-75135 получает 12-цилиндровую дизельную силовую установку Cummins KTA 38-C с рабочим объемом 37,8 литра, мощностью 1200 л.с. и крутящим моментом не более 4726 Нм. Удельный расход топлива данного мотора составляет 207 г/кВт*ч, а помогает ему электропривод переменно-постоянного тока с тяговым генератором GST-1 или SGT-1000, а также электродвигателями EDP-600 и EK-590.
• Для исполнения БелАЗ-75137 используется дизельный двигатель MTU DD 12V4000, в активе которого 12 цилиндров с совокупным объемом 48,8 литра. Его максимальная отдача заявлена на уровне 1600 л. с. и 7612 Нм, а удельный расход топлива не превышает 201 г/кВт*ч. В комплекте с данным мотором устанавливается тяговый генератор GST-1, а также комплект электродвигателей EDP-600 и EK-590.
• Модификация БелАЗ-75139 оборудуется уже упомянутым движком Cummins KTA 50-C, работающим в комплекте с тяговым генератором GST-800 и электродвигателями модели TAD-5.
• Ну а на модификациях БелАЗ-7513А и БелАЗ-7513В устанавливается мотор MTU DD 12V4000:
  • на модели 7513А используются тяговый генератор 5GTA22 и электромоторы 5GEB31 и 5GEB23,
  • а на 7513В монтируется тяговый генератор GST-800, питающий электродвигатели TAD-5.

Стоит также добавить, что электромеханическая трансмиссия самосвалов БелАЗ-7513 управляется при помощи современного микропроцессорного компьютера и дополняется двухступенчатым планетарным редуктором мотор-колес двухрядной конструкции с функцией одновременной передачи крутящего момента к ступицам колес через первый и второй ряды шестерен редуктора.

Базирующиеся на лонжеронной раме самосвалы БелАЗ-7513 оснащаются зависимой пневмогидравлической подвеской спереди и сзади с интегрированными гидравлическими амортизаторами (по два на каждую ось), продольными рычагами на центральных шарнирах и поперечными штангами.

Рулевое управление на самосвалах этой серии – гидрообъемное, с передними управляемыми колесами и максимальным углом поворота колес в 42 градуса.

У этих машин несколько тормозных систем:

• рабочая – на базе сухих дисковых механизмов на валах тяговых электродвигателей с функцией автоматической регулировки зазора;
• стояночная – на базе механизмов торможения задних колес с пружинным приводом и гидравлическим управлением;
• вспомогательная – на базе устройства электродинамического торможения тяговыми электродвигателями;
• и запасная, использующая исправные контуры стояночной и рабочей тормозных систем.

В базе все самосвалы серии БелАЗ-7513 комплектуются: предпусковым подогревателем, комбинированной системой пожаротушения, отопителем и кондиционером салона, телеметрической системой контроля давления в шинах, видеообзором, системой контроля загрузки, камневыталкивателями и устройством сигнализации приближения к высоковольтной линии передач.

В качестве опции возможна установка камнеотбойников, системы очистки воздуха в салоне, дополнительной системы пожаротушения, подогрева топливного бака, футеровки днища кузова и сидения повышенной комфортности.

Цена самосвала серии БелАЗ-7513 согласовывается при оформлении заказа на покупку и зависит от выбранного уровня комплектации, модификации и региона доставки.

Белаз 75138 — модель из бумаги (100 фото)

Карьерные самосвалы БелАЗ-7513 грузоподъемностью 130 тонн предназначены для транспортирования вскрышных пород и полезных ископаемых на открытых горных разработках, а также грунта на строительстве.

Самосвалы предназначены для эксплуатации по специально оборудованным дорогам, имеющим наибольший продольный уклон 6 – 8 %.
Самосвалы рассчитаны на эксплуатацию при температуре окружающего воздуха от минус 50 до 40 0С, относительной влажности воздуха до 80% при температуре 20 0С, запыленности воздуха до 0,6 г/м3, скорости ветра до 20 м/с и в районах, расположенных на высоте до 2000 м над уровнем моря при соответствующем изменении тягово-динамических качеств. Для повышения производительности самосвалов рекомендуется их эксплуатация в комплексе с экскаваторами, имеющими вместимость ковша до 12,5 м3.

Вариант самосвала-углевоза 75138 предназначен для перевозки каменного угля и других сыпучих грузов с малой удельной плотностью. Отличается от базовых самосвалов платформой, имеющей большую вместимость.

Начинаю тестовую сборку сердца самосвала — двигателя Cummins KTA50-C. 16 цилиндров, 2 турбины, 1620 «лошадок», 6292Нм крутящего момента. И служит это все для привода электрогенератора.
В бумаге развертки двигателя заняли чуть больше листа А4. Вот что успел собрать.












Приступил к сборке рамы (вот теперь я начал представлять масштаб содеянного smile ). Лонжероны рамы с ребрами жесткости.

БелАЗ Карьерный самосвал 75137

Обзор серии 7513

Карьерные самосвалы предназначены для транспортирования горной массы в разрыхлённом состоянии по технологическим дорогам на открытых разработках полезных ископаемых с различными климатическими условиями. Могут использоваться на строительстве крупных промышленных и гидротехнических сооружений, при сооружении дорожномагистральных комплексов, а также в технологических подразделениях предприятий перерабатывающей промышленности. В зависимости от удельного веса перевозимого груза наибольшая эффективность достигается при эксплуатации c экскаваторами или погрузчиками с ковшами следующей ёмкости: 12 — 20 м3.

Дизельные двигатели с электронным управлением и центральной отключаемой крыльчаткой системы охлаждения обеспечивают высокую удельную мощность, а соответственно и скорость самосвала на подъеме, а также высокую топливную экономичность.

Для облегчения пуска двигателя в условиях низких температур карьерные самосвалы оборудованы предпусковым подогревателем охлаждающей жидкости и топлива двигателя, что облегчает его запуск и обеспечивает устойчивую работу в условиях Крайнего Севера.

Сочетание мощностной и скоростной характеристик тягового привода соответствует параметрам идеальной теоретической бесступенчатой трансмиссии. Алгоритм системы управления оптимизирует параметры системы привода. Не требуется переключения передач. Плавное изменение мощности при движении.Обеспечивает минимальные эксплуатационные затраты и высокую производительность при перевозках. Отсутствуют узлы, подвергающиеся износу.

Несущие детали и шестерни редуктора мотор-колеса изготовлены из лучших легированных сталей по самым
современным технологиям. Примененная кинематическая схема, позволяет передавать крутящий момент к ступице колеса одновременно первым и вторым рядом редуктора и максимально использовать пространство внутри обода колеса, позволяет снизить действующие в редукторе нагрузки и способствует повышению его ресурса. В редукторе применены конструктивные решения, позволяющие исключить влияние возникающих в процессе эксплуатации деформаций на работу шестерен и подшипников редуктора, что делает его надежным и долговечным.

Значительно снижает механический износ фрикционных материалов тормозных накладок.
Обеспечивает эффективное замедление во всем диапазоне скоростей, вплоть до нулевой скорости.
Позволяет производить переключение из тяги с полным тяговым моментом, в замедление с полным тормозным
моментом менее чем за секунду.

Подвеска самосвала пневмогидравлическая со встроенным гидравлическим амортизатором. В сочетании с зависимой системой направляющего аппарата обеспечивает высокую плавность хода, производительность, техническую
скорость, устойчивость от бокового крена, долговечность узлов самосвала и комфортные условия для работы оператора.

Объединенная гидросистема рулевого управления, тормозов и опрокидывающего механизма позволяет унифицировать гидропривод и уменьшить количество гидроузлов в приводе. Применение регулируемых насосов с автоматом разгрузки позволяет снизить потери мощности в приводе и обеспечить охлаждение масла в различных климатических зонах без использования радиаторов.

В конструкции передних и задних рабочих тормозов и в стояночном тормозе используется одна унифицированная тормозная накладка. Развитая площадь фрикционного материала тормозных накладок позволяет, использовать стояночную тормозную систему для остановки самосвала в аварийной ситуации. В пневмоприводе установлен современный осушитель с адсорбером, что предотвращает замерзание пневмоаппаратов в условиях низких температур.

Конструкция гидрообъемного привода исключает обратную механическую связь и обеспечивает рациональное размещение гидроаппаратов на шасси. Наличие пневмогидроаккумуляторов обеспечивает безопасное управление в аварийной ситуации. Малый радиус поворота в сочетании с короткой колесной базой обеспечивают высокую маневренность самосвалов.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Adblock
detector

Белаз 75600: технические характеристики, размеры, фото

Больше не бывает

Этому самосвалу нет равных по грузоподъёмности в мире. Специалисты Белорусского автозавода намного превзошли своих коллег – производителей сверхтяжёлой техники из Германии и США, создав гигантский БелАЗ-75710. Грузоподъёмность данной модели составляет 450 тонн. В начале 2014 года БелАЗ-75710 установил абсолютный рекорд, когда провёз по испытательному полигону груз массой в 503 с половиной тонны. Представляем Вашему вниманию полный обзор этого уникального карьерного самосвала.

Сразу стоит отметить, что БелАЗ-75710 – это не просто выставочный образец, как можно подумать сначала. И не единственный в своём роде «грузовик-рекордсмен», этакая «рекламная витрина» Белорусского автозавода. Разумеется, Жодинское предприятие давно в рекламе не нуждается. Это – серийная модель!

Первый же экземпляр самого большого на планете грузовика вскоре после своего появления на публике (осенью 2013 года, на 65-м дне рождения завода БелАЗ), уже отправился трудиться на угольном разрезе «Черниговец», что в городе Берёзовском, на Кузбассе. Вслед за ним было построено ещё несколько этих уникальных автомобилей, также поставленных в Кемеровскую область.

Практическое применение и рабочие моменты

Главной причиной появления этого сверхтяжёлого самосвала стала не гигантомания его создателей и не их стремление к рекордам, а обыкновенный экономический расчёт. Потому как, в конечном итоге, один такой 450-тонник даёт ощутимую экономию в эксплуатации, по сравнению с двумя-тремя карьерными самосвалами меньшей грузоподъёмности. Несмотря на свою практически «ручную» сборку и дорогостоящее техобслуживание. БелАЗ-75710 обеспечивает не только рекордную грузоподъёмность, но и самую низкую себестоимость перевозки одной тонны породы в мире.

Каким бы ни был коммерческий автомобиль: малым, большим или сверхбольшим, самыми важными вопросами для его потенциальных покупателей были и остаются сроки эксплуатации данной техники и расход топлива, который она демонстрирует. Рабочий ресурс карьерных самосвалов невелик: в среднем они работают в полном режиме примерно 5-6 лет. И сверхмощный 450-тонник БелАЗ-75710 не является исключением из этого правила.

Что касается расхода горючего, то он составляет, по максимуму, около 470 литров дизтоплива в час (для полностью гружёного автомобиля БелАЗ-75710). Для самосвала, едущего «порожняком», данный показатель в несколько раз меньше. Расход огромный. Но всё же гораздо более выгодный, по сравнению с одновременным использованием 2-3 грузовиков меньшей грузоподъёмности.

БелАЗ‑75710 на испытательном полигоне.

Дизельных двигателей у БелАЗ-75710 два; каждый из них работает в паре со своим генератором; все системы, отвечающие за обеспечение работы моторов, у каждого из них независимые. В связи с этим некоторые утверждают, что без нагрузки БелАЗ-75710 движется, задействуя только один мотор, для экономии горючего, а оба мотора вместе включаются в работу только при перевозке груза.

На самом деле это не так. Конечно, такая схема работы двигателей гиганта теоретически возможна, но практически она ещё не реализована. Пока. Потому что такие планы у конструкторского бюро Белорусского автозавода есть. Ведь это действительно поможет сэкономить большое количество дизтоплива, ещё более повысив экономическую отдачу от эксплуатации сверхтяжёлого самосвала.

Планы эти уже близки к осуществлению, и скоро порожний БелАЗ-75710 будет передвигаться на одном дизеле, а у загруженного будет подключаться второй. Причём для равномерности износа левый и правый двигатели на холостом пробеге будут включаться поочередно. Пока же экономию топлива обеспечивает другое новое инженерное решение – применение одновременно двух дифференциалов – меж-осевого и меж-бортового.

Все условия для продажи, дальнейшей модернизации и развития у модели БелАЗ-75710 есть. Циклично повторяющиеся кризисы в мировой экономике способствовали появлению у производственников настойчивого стремления снижать расходы на добычу и транспортировку полезных ископаемых. Гигантский самосвал из Белоруссии как раз подходит для удовлетворения этих стремлений, когда речь идёт о промышленных разработках угля и руды в открытых карьерах. Поэтому современным экономическим реалиям БелАЗ-75710 соответствует.

История создания модели и её ближайший по ТТХ аналог

Поскольку в карьерных разработках сложились определённые габаритные ограничения, связанные, в том числе, и с шириной технологических дорог, БелАЗу-75710 нужно, несмотря на свои исполинские размеры, им соответствовать, и по радиусу поворота/разворота быть сопоставимым с гораздо более компактными «собратьями».

Это потребовало от инженеров создания новой и весьма изощрённой схемы управления. Для такого гиганта, да ещё и с двухскатной передней ошиновкой, обыкновенный вариант, с передними поворачивающимися колёсами не подойдёт. Других вариантов только два: это шарнирно-сочленённая рама и поворотные мосты. Однако в первом случае узлу шарнирного сочленения нужно было бы испытывать ужасающие нагрузки, в связи с чем шарнир пришлось бы увеличить до невероятных размеров. Поэтому на вооружение взяли схему №2.

Конструкторы назвали механизм с поворотными мостами «экскаватором вверх ногами». Потому что в экскаваторе шасси неподвижно, а корпус вращается; а в гигантском БелАЗе неподвижным остаётся корпус, а поворачиваются расположенные под рамой мосты.

Наглядно: БелАЗ‑75710 и автомобиль «Волга».

Эта новая система, как и многое другое новое, является «хорошо забытым старым». Поскольку ещё в начале 70-х годов ХХ века специалисты Белорусского автозавода пытались разработать подобный грузовик – с двумя поворотными мостами на восьми шинах. На компонентах 42-тонного БелАЗа был построен специальный «экспериментально-передвижной стенд», на котором обкатывали и оттачивали данную схему управления.

В 1977-м году данное технологическое решение было, с переменным успехом, опробовано на более тяжёлой экспериментальной автомашине – БелАЗ‑7520. Этот самосвал грузоподъёмностью 110 тонн с поворотными мостами получился слишком высоким. Поэтому схема управления с поворотными мостами была отправлена «под сукно».

В 1990-м году тему возродили и разработали уже совершенно в новом качестве. Первым предшественником БелАЗ-75710 стал первый реально эксплуатируемый коммерческий сверхтяжёлый грузовик на восьми шинах – 280‑тонный БелАЗ‑75501. Он был рекордсменом по грузоподъёмности среди БелАЗов вплоть до 2005 года, когда был выпущен второй предшественник БелАЗ-75710 – 320-тонный БелАЗ‑75600, базирующийся на шести колёсах с размером шин 55/80R63.

Необходимо отметить, что возможности грузоподъёмности карьерных самосвалов напрямую зависели и зависят от возможностей шинной промышленности, и растут вместе с ней. Когда компания «Бриджстоун» смогла предложить ещё более усиленные шины размером 59/80R63, в 2010 году, БелАЗ‑75600 смог «принимать на борт» уже не 320, а 360 тонн.

И сверхгигант БелАЗ-75710 тоже «встал» на эти шины. Только одна такая покрышка весит пять с половиной тонн! Кстати, «Бриджстоун»ами были укомплектованы только первые самосвалы. В последующем выпуск этой современной продукции освоили и на «БелШине».

Наиболее близким аналогом БелАЗ‑75501 среди иностранных конкурентов можно назвать немецкий тяжёлый карьерный самосвал Либхерр Т282-В (Liebherr). Он выпускается с 2004 года и имеет грузоподъёмность 363 тонны.

Технические характеристики БелАЗ‑75501

Рама сверх-самосвала

Рама БелАЗ‑75710 не имеет ничего общего с привычной классической «лестницей» обычных грузовиков. Мало того, что она вообще у всех карьерных самосвалов имеет другую форму, для 450-тонника пришлось искать совершенно уникальное технологическое решение. В раму вписали два мощных шарнирных элемента, на которых и вращаются гигантские управляемые мосты.

Укомплектованы шарнирные поворотные элементы уникальными подшипниками диаметром в 2,75 метра! Рама сделана с использованием применяемого в судостроении кессонного сечения. В качестве металла для рамы была выбрана особенно прочная сталь производства Швеции «Уэлдокс-800» («Weldox»). Этот твёрдый материал просто не под силу большинству металлообрабатывающих станков. Поэтому у шведов заказали не просто листы металла, а уже раскроенные по БелАЗовским чертежам заготовки. Которые на заводе сваривались между собой, с расточкой посадочных мест под исполинские подшипники и высверливанием отверстий под крепёж.

Двигатели и электромеханическая трансмиссия

В моторный отсек БелАЗ‑75710 не заглядывают, а попросту заходят. Полная иллюзия, что ты – персонаж популярного мультипликационного сериала «Фиксики». Естественно, никакой «борьбы за сантиметры свободного пространства», характерной для обычного автомобилестроения, здесь не было. Моторы самого большого из БелАЗов – это два монументальных дизеля «MTU Детройт Дизель 16V4000», расположенные поперечно.

Мощность каждого из них составляет 2332 лошадиные силы, или 1715 кВт. В сумме – 4664 л.с. Рабочий объём каждого из моторов – 65 литров. Но мощные двигатели MTU здесь требуются не для того, чтобы крутить вал коробки передач, как в обычных дизельных автомобилях. А для бесперебойного вырабатывания электроэнергии.
Коробки передач на БелАЗ‑75710 нет совсем, а двигают гигантский грузовик тяговые электромоторы.

В моторном отсеке БелАЗ‑75710.

Поэтому дизели служат для обеспечения работы двух генераторов, которые вырабатывают ток для тяговых электродвигателей, а также гидравлических систем автомобиля. Как и в более компактных БелАЗах, в этом флагманском самосвале применён принцип прогрева днища грузовой платформы выхлопными газами.

Тяговых электрических двигателей марки 1TB3026-0G-03 на БелАЗ‑75710 четыре, и располагаются они внутри ступиц колёс. По-другому они называются «электромотор-колёсами». Поскольку каждый электромотор имеет мощность 1200 кВт, или 1630 л.с., то их суммарная мощность составляет 6520 лошадиных сил! Два генератора в связке с четырьмя электродвигателями именуются тяговой установкой.

Пока БелАЗ‑75710 комплектуются тяговыми установками фирмы «Сименс», марки «Siemens MMT500». Но в будущем предполагается освоить производство аналогичных электрических силовых установок на ООО «Силовые машины», Санкт-Петербург, которое поставляет на БелАЗ такую же продукцию для самосвалов меньшей грузоподъёмности (от 90 до 220-ти тонн).

В комплексе данная система называется электромеханической трансмиссией. Кроме перечисленных узлов и агрегатов, к ней относятся также силовой шкаф управления и тормозная установка УВТР.

Особенности тормозной системы БелАЗ‑75710

Каждое колесо сверхтяжёлого самосвала снабжено двухдисковыми тормозами с гидравлическим приводом. Но в загруженном состоянии, для автомобиля общей массой более чем в восемьсот тонн этого будет недостаточно. Вот почему у БелАЗ‑75710 имеется ещё одна тормозная система – электродинамическая.

Торможение осуществляется посредством того же колёсного электромотора, который и вперёд движет машину.
При задействовании электродинамической тормозной системы выделяется громадное количество тепла, которое требуется отводить. Для этого в конструкции самосвала предусмотрена система принудительного воздушного охлаждения тормозных резисторов.

Ходовая часть и рулевое управление самосвала БелАЗ‑75710

Ходовая часть гиганта именуется «зависимой пневмогидравлической со встроенным гидравлическим амортизатором». Даже имеющий самые скудные познания в технике, но внимательный человек заметит, что оба моста БелАЗ‑75710 – и передний, и задний, – совершенно одинаковые. Каким же способом тогда этот огромный грузовик поворачивает? Ведь здесь нет ни шкворней, ни шаровых опор.

Дело в том, что управляемые на самом большом БелАЗе оба моста, и передний, и задний. Функцию рулевых тяг тут выполняют два цилиндра, а остальные узлы рулевого управления здесь мало отличаются от традиционной схемы, – гидрообъёмное управление с обыкновенной рулевой колонкой и «баранкой» в кабине.

Несмотря на свои монументальные габариты, неповоротливым этот БелАЗовский сверх-грузовик никак не назовёшь: радиус разворота составляет всего 45 метров. А радиус поворота – более чем вдвое меньший. В связи с этим, по соотношению радиуса поворота и длины БелАЗ‑75710 должно признать не просто маневренным, а даже сверхманевренным транспортным средством (подробнее об этом – в следующем разделе обзора).

Тем не менее, для последующих экземпляров данной модели специалисты Белорусского автозавода готовят и оттачивают ещё более изощрённую схему управления, которая могла бы обеспечивать одновременный поворот сразу двух мостов. Это ещё более усилит маневренность БелАЗ‑75710 и придаст огромному самосвалу одновременно и эффектный, и эффективный «крабовый ход».

Гидравлика БелАЗ‑75710

На самосвале БелАЗ‑75710 реализована объединённая гидравлическая система, с использованием общего бака гидравлической жидкости – на тормоза, цилиндры опрокидывания и цилиндры поворота. В действие систему приводит специализированная мощная насосная станция «Рексрот», производства компании «Бош» («Bosch Rexroth»).

В рулевой гидравлике используются четыре гидравлических цилиндра, по два – на каждый мост. Вначале полный поворот производится передним мостом, и только затем приводится в движение мост задний. Когда оба моста «складываются», то радиус поворота получается всего лишь 19,8 м (по следу наружного колеса). Если учесть, что общая длина машины составляет более 20 м, то результат получается просто фантастический!

Когда поднимается самосвальную платформу, то рулевое управление при этом выключается, дабы весь полный объём гидромасла был задействован на подъём. При разработке модели было признано нецелесообразным возить громадный объём масла, чтоб можно было обеспечить одновременно и опрокидывание, и маневрирование машины.

С рамой грузовую платформу соединяют специальные страховочные тросы. Они призваны удерживать многотонный кузов от резкого опускания, в случае отказа гидравлической системы.

Технические характеристики БелАЗ‑75710 в цифрах

Любой из параметров сверхгиганта является впечатляющим. Поэтому, возможно, цифры красноречивее всяких слов характеризуют масштабы БелАЗ‑75710. Данный самосвал– это не только четыреста пятьдесят тонн штатной грузоподъёмности, но и сразу 5600 литров дизтоплива на борту, 538 литров машинного масла и 1800 литров жидкости в гидравлической системе!

Массово-габаритные показатели, параметры мощности:

• Длина – 20,6 метров.
• Ширина– 9,750 метров.
• Высота– 8,17 метров.
• Масса без нагрузки – 360 тонн.
• Дизельные двигатели: 2 х 2332 л.с. (1715 кВт) мощностью.Максимальный крутящий момент – 9 313 Нм.
• Электромотор-колёса: 4 х 1630 л.с.(1200 кВт) мощностью.
• Подвеска: гидропневматическая. Диаметр амортизаторов – 170 мм.
• Топливные баки:2 х 2800 литров.
• Размер шин: 59/80R63. Колёса: 44,00-63/50.
• Максимальная скорость – 67 км/ч.
• Удельный расход топлива –198 г/кВт*ч.

На первом марше главной лестницы, ведущей на палубу.

Для обслуживания топливной системы имеются специальные лестницы, которые ведут на баки – они находятся по бокам. Поскольку, хотя БелАЗ‑75710 – машина и уникальная, но отнюдь не волшебная, и дозаправка и замена фильтров требуются ей регулярно. Кстати, на площадке двухмаршевой лестницы, ведущей в кабину, нужно проходить мимо ряда из восьми круглых элементов, которые все издалека принимают за фары, закрытые заглушками. Но это не фары, а воздушные фильтры. Фары тоже есть – они небольшие, квадратные, и расположены в нижней части кабины.

Системы безопасности

В интернете можно найти немало фотографий доблестных работников добывающей отрасли на фоне перевернувшихся в карьере БелАЗов различных марок. Для того, чтобы максимально обезопасить БелАЗ‑75710 от подобных «приключений», впервые в истории на карьерном самосвале был применён стабилизатор поперечной устойчивости, ещё одно решение белорусских инженеров, которое можно назвать уникальным в своём роде. Он и от бокового опрокидывания страхует, и плавность хода придаёт.

С каждой стороны самосвала установлены индикаторы электронных весов, хорошо видные экскаваторщику. Он в режиме реального времени видит и знает, сколько тонн породы уже загружено в кузов. БелАЗ‑75710 также оборудован страховочной системой на случай поломки рулевой гидравлики. Эта система – пневмогидроаккумуляторы рулевого управления – обеспечит достаточное давление для того, чтобы спокойно съехать с дороги в безопасное место и остановиться. Их в БелАЗ‑75710 шесть штук – больше, чем в каком бы то ни было другом грузовике.

Кабина БелАЗ‑75710

Кабина самого большого БелАЗа напоминает рубку океанского лайнера как по своему высокому расположению, так и по насыщенности разнообразными приборами и датчиками. Здесь сосредоточено всё необходимое для безопасной работы самосвала в штатном режиме. Кстати, верхняя площадка самосвала, на которой находится кабина, называется палубой.

Рабочее место водителя БелАЗ‑75710.

Уровень комфорта водителя находится на уровне современных европейских стандартов, и ни о каком ущербе для здоровья водителя при работе на БелАЗ‑75710 говорить не приходится. Даже в самых сложных и суровых климатических условиях.Рабочее место водителя самого большого БелАЗа будет, конечно, попроще, чем в легковом «Мерседесе», но оборудовано всем необходимым. Сиденье снабжено всеми регулировками, в кабине имеются климат-контроль и современная аудиосистема.

Стоимость самосвала БелАЗ‑75710

По давно сложившейся традиции, цены, по которым отпускаются заказчикам сверхтяжёлые грузовики, огласке не предаются. В связи с этим, интересующиеся данным вопросам люди могут оперировать лишь косвенными, неофициальными данными. По самым примерным прикидкам, БелАЗ‑75710 стоит не менее десяти миллионов долларов. Ведь только силовой электропривод Siemens MMT500 «тянет» на более чем 2,5 миллиона долларов. А только одна шина Бриджстоун 59/80R63 стоит, по данным официального прайса шинного концерна, и без учёта доставки, 40 тысяч долларов. А в комплекте их восемь штук. Словом, какова машина, такова и её стоимость!



Но: рабочая смена БелАЗа в карьере продолжается 23 часа в сутки! (Один час, в среднем, тратится на дозаправку и смену водителя). Пробег за указанный 5/6-летний срок эксплуатации накапливается более чем в 500 тысяч километров. После списания выработавшие свой ресурс БелАЗы используются для ремонта тех самосвалов, что находятся «в строю», что также способствует снижению их себестоимости.

Кроме того, БелАЗ‑75710 оборудован системой кругового видеообзора. Кроме видеокамер, на всех четырёх сторонах гигантского самосвала имеются датчики движения, специальные радары, фиксирующие приближение человека к машине. Поэтому, если кто-то замешкается в своих прогулках рядом с самосвалом или под ним, то водитель будет чётко знать об этом.

Карьерные самосвалы — Компания Parker Bay

Карьерные самосвалы

Самосвалы повышенной проходимости

составляют самую большую группу продуктов в базе данных мобильного горнодобывающего оборудования. Парк карьерных самосвалов, которые в настоящее время используются на карьерах по всему миру, составляет более 52 200 грузовиков грузоподъемностью 90 метрических тонн и выше. И в базе данных 69 000 грузовиков с учетом тех, которые в настоящее время не используются. Население включает как электропривод, так и механический привод; задняя, ​​нижняя и другие конфигурации. Caterpillar (Bucyrus/Unit Rig), Komatsu, БелАЗ, Hitachi, Liebherr, BEML, Sany и XEMC составляют подавляющее большинство установленной базы карьерных самосвалов, а также представлены несколько других OEM-производителей. Их модели начиная от 9Грузовики класса от 0 до 360 тонн и выше перечислены ниже.

Активная популяция: 52 200

Классы размера: 90-110, 127-150,154-190, 218-255, 290, 308-363 (Ultra-Class)
(в метрических тонах)

Типы: Задний отвал, нижний отвал, вода, буксировка, смазка, другое

Автономный и с тележкой

ПРИВОД:

Электрический, механический

90-110	7512, 75121, 75122, 75125, 7512A, 7514, 75142, 75145, 7519, 75191, 75192, 75570, 75571, 75580, 75581, 75583, 75855, 7588b, 7588b, 7588b, 7588b, 7588b, 7588b, 7588b, 7588b, 7588b, 7588b, 7588b, 7588b, 7588b, 7558b, 75588. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Наверх
