Устройство тормозных колодок вагонов — статьи компании «Портал»

07 мая’ 20

Интересное

Тормоз — это связка устройств, которые, действуя совместно, снижают скорость поезда или останавливают состав. Являясь одним из основных узлов железнодорожной техники, тормозные колодки напрямую влияют на безопасность движения на ж/д.

С увеличением веса составов и ростом скорости движения поездов современные пневматические тормозные колодки вагонов (с применением силы сжатого воздуха в ручном или автоматическом режиме) заменили ручные механические устройства, которые потеряли свою эффективность.

Основные способы торможения на железной дороге:

Чаще всего применяют фрикционный способ, работа которого обеспечивается силами трения, запускаемыми в ручном, полностью или частично автоматическом режиме.

Качественные тормозные колодки вагонов должны соответствовать основным требованиям:

• неистощимость;

• безотказность;

• непрерывность.

Устройство тормозных колодок вагонов и характеристики

Оснащение подвижного состава имеет похожее устройство. На локомотивы ставят комплекс оборудования (торможение, питание, управление), на вагоны — только то, что отвечают за снижение скорости и остановку.

Приборы и устройства пневматического оборудования для торможения подвижного состава выполняют все основные рабочие функции по питанию тормозной системы сжатым воздухом, управлению ее действием и непосредственному осуществлению (совместно с силовыми механическими приборами) процесса торможения. Как правило, это воздухораспределители, запасные резервуары, тормозные цилиндры, противогазы, авторежимы, воздухопровод, арматура.

Еще одна важная часть системы — механическая, которая передает усилие от тормозного цилиндра к колодкам. Система рычагов, триангелей и траверсов, тяг в вагонах влияет на безопасность движения всего состава.

Для того чтобы обеспечить качество движения на железной дороге, все вагоны должны быть обеспечены колодками соответствующих типов и толщины. Например, нельзя устанавливать композиционные тормозные колодки на те вагоны, которые требуют чугунных. В то же время грузовые вагоны (6, 8 осей) оснащаются исключительно композиционными колодками. Помимо этого, специалисты регулярно осматривают и заменяют неисправные воздухораспределители, клапаны, краны, цилиндры, подвески, рычаги, тяги, башмаки.

Типы тормозных колодок вагона

Тормозная система бывает:

1. Реверсивная:

   • электрическая;

   • динамическая.

2. Фрикционная:

   • колодочная;

   • дисковая;

   • магистрельсовая.

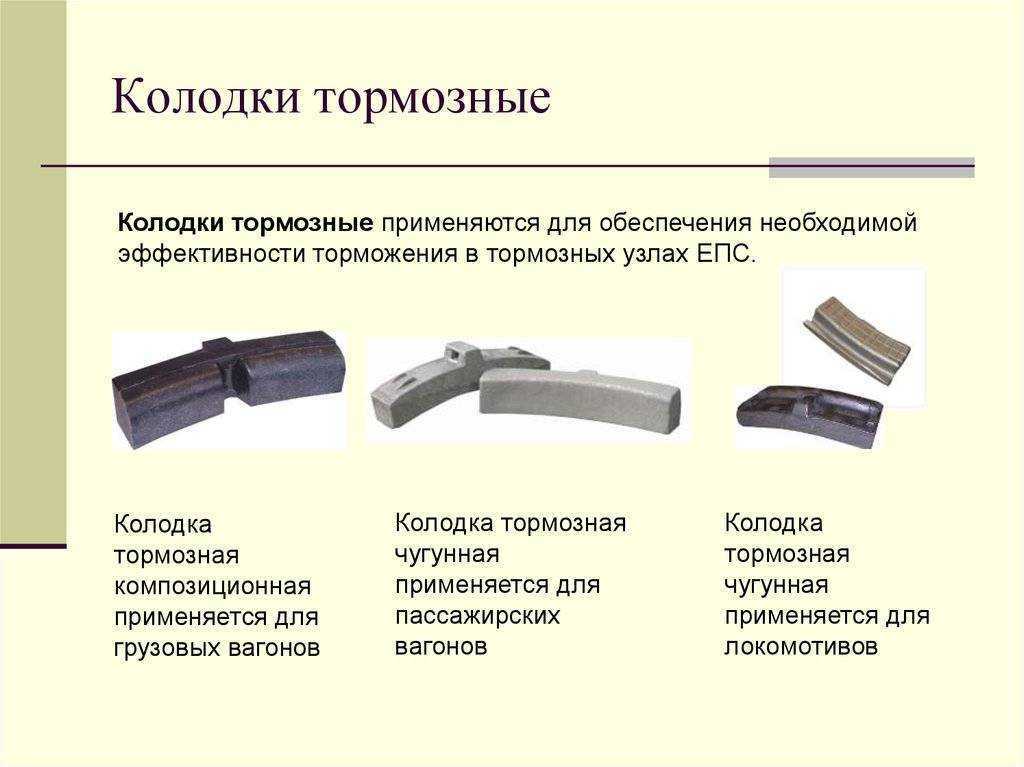

На российской железной дороге чаще всего применяют фрикционную систему пневматического и электропневматического торможения. Вагоны оснащают специальными системами, ведущей частью которых являются тормозные колодки, которые бывают:

• композиционными;

• чугунными.

Композиционные отличаются высоким коэффициентом трения, который практически не зависит от скорости состава. За счет этого в разы уменьшается тормозной путь.

В зависимости от типа состава, тормоза бывают:

• пассажирские — быстрее истощаются;

• грузовые — медленнее истощаются, постоянно подпитывают цилиндры;

• электропневматические — нет продольно-динамической реакции, используются для пассажирских перевозок.

Замена тормозных колодок на вагоне

Как меняют тормозные колодки пассажирских и грузовых вагонов? Замена оборудования происходит при обнаружении трещин, изломов, выхода за кромку наружной грани обода колеса, изношенности.

Показателем изношенности считается толщина колодки:

При замене необходимо убедиться, что тип и конструкция тормозных колодок на вагоне совпадают; допустимое расхождение по толщине — до 10 миллиметров.

Поделиться

Советуем почитать

Соединения и пересечения железнодорожных путей

02 сентября’ 17

Интересное

Соединения и пересечения железнодорожных путей

Шпалы

20 января’ 17

Интересное

Шпалы

Чем пропитывают деревянные железнодорожные шпалы

20 января’ 20

Интересное

Чем пропитывают деревянные железнодорожные шпалы

Неисправности стрелочного перевода: когда запрещается эксплуатация?

20 января’ 20

Интересное

Неисправности стрелочного перевода: когда запрещается эксплуатация?

Классификация дефектов рельсов

20 января’ 20

Интересное

Классификация дефектов рельсов

Какой должна быть подуклонка рельсов

20 января’ 20

Интересное

Какой должна быть подуклонка рельсов

Какие типы рельсов бывают?

20 января’ 20

Интересное

Какие типы рельсов бывают?

Виды стрелочных переводов

18 февраля’ 20

Интересное

Виды стрелочных переводов

Какую ручную лебедку выбрать

18 февраля’ 20

Интересное

Какую ручную лебедку выбрать

Назначение и виды ж/д противоугонов

18 февраля’ 20

Интересное

Назначение и виды ж/д противоугонов

Реечный домкрат: какой лучше выбрать

18 февраля’ 20

Интересное

Реечный домкрат: какой лучше выбрать

Типы рельсовых скреплений

18 февраля’ 20

Интересное

Типы рельсовых скреплений

Виды путевых работ на ж/д

05 марта’ 20

Интересное

Виды путевых работ на ж/д

Зачем нужен контррельс?

05 марта’ 20

Интересное

Зачем нужен контррельс?

Как работает реечный домкрат

05 марта’ 20

Интересное

Как работает реечный домкрат

Работа рельсовых стыков

05 марта’ 20

Интересное

Работа рельсовых стыков

Чем можно быстро распилить рельсы?

05 марта’ 20

Интересное

Чем можно быстро распилить рельсы?

Как быстро разрезать рельс

07 мая’ 20

Интересное

Как быстро разрезать рельс

Как меняют шпалы на железной дороге

07 мая’ 20

Интересное

Как меняют шпалы на железной дороге

Как работает контактный рельс

07 мая’ 20

Интересное

Как работает контактный рельс

Особенности работы автосцепного устройства вагона

07 мая’ 20

Интересное

Особенности работы автосцепного устройства вагона

Подбивка шпал

07 мая’ 20

Интересное

Подбивка шпал

Виды неисправностей автосцепного устройства вагонов

07 мая’ 20

Интересное

Виды неисправностей автосцепного устройства вагонов

Какие отрасли промышленности связаны с железнодорожным строительством

07 мая’ 20

Интересное

Какие отрасли промышленности связаны с железнодорожным строительством

Какие существуют материалы путевого строительства

07 мая’ 20

Интересное

Какие существуют материалы путевого строительства

Когда нужно проводить утилизацию железнодорожных шпал

07 мая’ 20

Интересное

Когда нужно проводить утилизацию железнодорожных шпал

Все статьи

РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ТОРМОЗОВ ГРУЗОВЫХ ВАГОНОВ НА ППВ Р 020 ПКБ ЦВ

+

РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ТОРМОЗОВ ГРУЗОВЫХ ВАГОНОВ НА ППВ Р 020 ПКБ ЦВ — 2011 РК (часть 2) от 06.

06.2012 г. N 1110р

2 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА ВЫПОЛНЕНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТОРМОЗНОГО ОБОРУДОВАНИЯ ВАГОНОВ НА ППВ

2.1 При техническом обслуживании вагонов необходимо проверить:
— износ и состояние узлов и деталей, соответствие их установленным размерам. Детали, у которых размеры вышли за пределы допусков или не обеспечивают нормальную работу тормоза, — заменить;
— правильность соединения рукавов тормозной магистрали, открытие концевых кранов между вагонами и разобщительных кранов на подводящих воздухопроводах от магистрали к воздухораспределителям, а также их состояние и надежность крепления;
— правильность включения режимов воздухораспределителей на каждом вагоне с учетом наличия авторежима и типом колодок;
— на вагонах, оборудованных авторежимом, проверить исправность упора авторежима, опорной балки, контактной планки, проверить положение упора авторежима относительно контактной планки и правильность креплений, проверить положение валика переключения грузовых режимов торможения воздухораспределителя.
У грузовых вагонов, оборудованных авторежимом или имеющих на кузове трафарет «Однорежимный», воздухораспределитель включать на груженый режим с чугунными тормозными колодками, средний режим с композиционными тормозными колодками.
Груженый режим с композиционными тормозными колодками допускается отдельным распоряжением владельца инфраструктуры;
— на вагонах, не оборудованных авторежимом, у порожнего вагона режимный валик воздухораспределителя должен находиться на порожнем режиме;
— плотность тормозной сети состава, которая должна соответствовать установленным нормативам;
— действие автотормозов на чувствительность к торможению и отпуску, воздухораспределители, работающие неудовлетворительно, заменить исправными;
— на вагонах с авторежимом соответствие выхода вилки авторежима загрузке вагона, надежность крепления контактной планки, опорной балки на тележке и авторежима, ослабшие болты затянуть;
— правильность регулирования тормозной рычажной передачи и действие регуляторов тормозных рычажных передач, выход штоков тормозных цилиндров, который должен быть в пределах, указанных в таблице 8 настоящего Руководства.
Рычажная передача должна быть отрегулирована так, чтобы расстояние от торца соединительной муфты до конца защитной трубы регулятора тормозной рычажной передачи было не менее 150 мм, а для вагонов с раздельным торможением не менее 50 мм, углы наклона горизонтальных и вертикальных рычагов должны обеспечивать нормальную работу рычажной передачи до предельного износа тормозных колодок;
— толщину тормозных колодок и их расположение на поверхности катания колес. Не допускается оставлять на грузовых вагонах тормозные колодки, если они выходят с поверхности катания за наружную грань колеса.
Толщина чугунных тормозных колодок устанавливается приказом владельца инфраструктуры на основе опытных данных с учетом обеспечения нормальной их работы между пунктами технического обслуживания.
Толщина чугунных тормозных колодок должна быть не менее 12 мм.
Минимальная толщина композиционных тормозных колодок с металлической спинкой — 14 мм, с сетчато-проволочным каркасом — 10 мм (колодки с сетчато-проволочным каркасом определяют по заполненному фрикционной массой ушку).
Толщину тормозной колодки проверять с наружной стороны, а при клиновидном износе — на расстоянии 50 мм от тонкого торца.
В случае явного износа тормозной колодки с внутренней стороны (со стороны гребня колеса) колодку заменить.
2.2 При регулировании рычажных передач на грузовых вагонах, оборудованных регулятором тормозной рычажной передачи, его привод регулируется на поддержание выхода штока на нижнем пределе установленных нормативов. На вагонах без регулятора тормозной рычажной передачи регулировать на поддержание выхода штока, не превышающего средние значения установленных нормативов.
2.3 Нормы выхода штоков тормозных цилиндров у грузовых вагонов перед крутыми затяжными спусками устанавливаются владельцем инфраструктуры.
2.4 Запрещается устанавливать композиционные колодки на вагоны, рычажная передача которых переставлена под чугунные колодки (т.е. валики затяжки горизонтальных рычагов находятся в отверстиях, расположенных дальше от тормозного цилиндра), и наоборот, не допускается устанавливать чугунные колодки на вагоны, рычажная передача которых переставлена под композиционные колодки.
Шести- и восьмиосные грузовые вагоны разрешается эксплуатировать только с композиционными колодками.
2.5 При осмотре вагонов на ППВ должны быть выявлены все неисправности тормозного оборудования, а детали или приборы с дефектами заменены исправными.
2.6 На ППВ работники обязаны проверить исправность и действие стояночных тормозов, обращая внимание на легкость приведения в действие и прижатие колодок к колесам.
2.7 Запрещается подавать под погрузку вагоны, у которых тормозное оборудование имеет хотя бы одну из следующих неисправностей:
— неисправные воздухораспределитель, авторежим, концевой или разобщительный кран, выпускной клапан, тормозной цилиндр, запасный резервуар;
— повреждение воздухопроводов — трещины, прорывы, надломы и вмятины, не плотность соединений, ослабление трубопровода в местах крепления, протертости и расслоение соединительных рукавов;
— нетиповое крепление деталей механической части — траверс, триангелей, рычагов, тяг, подвесок, регулятора тормозной рычажной передачи, башмаков; трещины или изломы в деталях, откол проушин колодки; неправильное крепление колодки в башмаке, неисправные или отсутствующие предохранительные устройства, нетиповые детали и шплинты в узлах;
— неисправный стояночный тормоз;
— ослабление крепления деталей;
— не отрегулированная рычажная передача;
— толщина колодок менее указанной в п. 2.1 настоящего Руководства.
