Типы цистерн жд – Технические характеристики ж/д цистерн. Типы ж/д цистерн. Конструкция вагонов-цистерн. Слив ж/д цистерн.

Маркировка ж/д цистерн

Поделись с друзьями

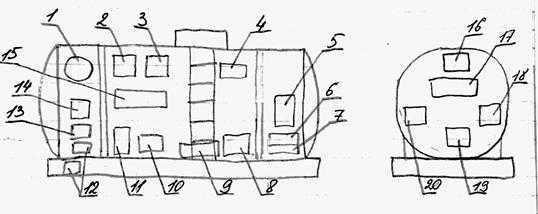

            В соответствии с правилами перевозки жидких грузов наливом в вагонах цистернах и вагонах бункерного типа для оценки принадлежности вагона, его типа и технических характеристик на грузовые вагоны наносят знаки и надписи.

1 – знак ООО «РЖД», свидетельствующий о том, что данный вагон находится в ведении российский ж/д дорог.

2 – грузоподъемность цистерны.

3 – полный объем котла цистерны (если овальный, то в л, если ромбовидный – в м3).

4 – знак безопасности.

5 – тип перевозимого груза

            На обеих сторонах вагона-цистерны для перевозки нефти и нефтепродуктов должен быть нанесен один из трафаретов:

            -НЕФТЬ (перевозят мазут, сырую нефть, дизельное топливо после пропарки цистерны)

            -БЕНЗИН (БЕНЗИН С) (перевозят автомобильные, авиационные бензины)

            -МАЗУТ

            -НЕФТЕПРОДУКТ (перевозят дизельные топлива, бензин, керосин, ТС-1)

6,7 – знаки опасности

            На котлах цистерн для опасных грузов наносят знаки опасности по ГОСТ 19433-88, которые располагают в правом нижнем углу котла с обеих сторон между днищем и хомутом.

            На знак опасности наносят класс опасности груза, серийный номер груза по классификации ООН, а также указывают номер аварийной карточки. Допускается указывать серийный номер груза по классификации ООН не на знаке опасности, а на оранжевой прямоугольной табличке размерами не менее 120х300 мм с черной рамкой.

            В верхней части таблички указывают код опасности, в нижней части номер груза по классификации ООН.

8 – черный прямоугольник место для нанесения меловых надписей

9 – надпись «Закрыть крышку сливного прибора. Огнеопасно»

10 – надпись «Срочный возврат» с указанием станции и железной дороги, к которй приписан вагон

11 – код номера ж/д администрации

12 – паспортная калибровочная таблица (наименование завода-изготовителя, заводской номер цистерны, массу тары, грузоподъемность цистерны, модель цистерны)

13 – табличка СМГС, устанавливается в соответствии с соглашением «О международном грузовом сообщении» (изготовитель цистерны, заводской номер, дата изготовления, пробное давление, рабочее давление, внутреннее расчетное давление; объем цистерны, материал из которого изготовлена; клеймо организации, которая производила калибровку цистерны)

14 – Калибровочный тип котла

15 – Инвентарный номер цистерны

            Номер вагона, наносимый на котле у всех грузовых вагонов имеет 8 знаков. Он состоит из 7 основных цифр, несущих информацию о типе вагона и его технических характеристиках. 8 цифра является контрольной, с ее помощью проверяется правильность передачи номера в документах.

• Первый знак номера кодирует тип вагона. (5 – вагон находится в собственности, 7 – четырех- и восьмиосные цистерны).
• Второй знак номера кодирует осность грузового вагона. Цифры 0-8 обозначают четырехосные вагоны, 9 – восьмиосные вагоны, 6 – шестиосные вагоны.
• С третьего по шестой знак просто номер вагона
• Седьмой знак кодирует наличие или отсутствие переходной площадки (0-8 отсутствие переходной площадки, 9 – наличие)

16 – Надпись «Срочный возврат» с указанием станции и ж/д дороги, к которым приписан вагон

17 – Дата постройки вагона, указанная на днище цистерны

18 – Надпись «Деповской ремонт» с указанием даты ремонта

19 – Надпись «Текущий ремонт» с указанием даты текущего ремонта

20 – Надпись «Капитальный ремонт»

Окраска ж/д цистерн для опасных грузов

            Цистерны для нефти и нефтепродуктов имеют торцевые днища и рамы, окрашенные в зеленый цвет. У края днищ по кругу наносится белая полоса шириной 300 мм. Котлы цистерн, предназначенных для грузов второго класса окрашиваются в светло-серый либо серебристый цвет. Цвет полосы, наносимой на обечайку цистерны зависит от вида перевозимого груза (для пропан бутана – красная, для аммиака – желтый).

students-library.com

Таблица калибровки Ж/Д цистерн | stpufaru

Таблица калибровки цистерны тип 14.docx	22.36 КБ
Таблица калибровки цистерны тип 15.docx	21.69 КБ
Таблица калибровки цистерны тип 16.docx	22.17 КБ
Таблица калибровки цистерны тип 17.docx	23.19 КБ
Таблица калибровки цистерны тип 18.docx	21.94 КБ
Таблица калибровки цистерны тип 24.docx	21.62 КБ
Таблица калибровки цистерны тип 25.docx	22.58 КБ
Таблица калибровки цистерны тип 25a.docx	23.43 КБ
Таблица калибровки цистерны тип 26.docx	23.87 КБ
Таблица калибровки цистерны тип 26a.docx	24.89 КБ
Таблица калибровки цистерны тип 27.docx	23.86 КБ
Таблица калибровки цистерны тип 27a.docx	25.18 КБ
Таблица калибровки цистерны тип 28.docx	22.46 КБ
Таблица калибровки цистерны тип 29.docx	22.85 КБ
Таблица калибровки цистерны тип 30.docx	25.34 КБ
Таблица калибровки цистерны тип 31.docx	22.55 КБ
Таблица калибровки цистерны тип 35.docx	21.38 КБ
Таблица калибровки цистерны тип 35a.docx	22.05 КБ
Таблица калибровки цистерны тип 37.docx	22.49 КБ
Таблица калибровки цистерны тип 53.docx	22.35 КБ
Таблица калибровки цистерны тип 53a.docx	22.44 КБ
Таблица калибровки цистерны тип 54.docx	20.45 КБ
Таблица калибровки цистерны тип 55.docx	20.08 КБ
Таблица калибровки цистерны тип 56.docx	22.8 КБ
Таблица калибровки цистерны тип 57.docx	19.88 КБ
Таблица калибровки цистерны тип 58.docx	20.77 КБ
Таблица калибровки цистерны тип 60.docx	21.44 КБ
Таблица калибровки цистерны тип 61.docx	24.36 КБ
Таблица калибровки цистерны тип 62.docx	23.05 КБ
Таблица калибровки цистерны тип 63.docx	24.38 КБ
Таблица калибровки цистерны тип 64.docx	22.17 КБ
Таблица калибровки цистерны тип 66.docx	23.63 КБ
Таблица калибровки цистерны тип 67.docx	22.99 КБ
Таблица калибровки цистерны тип 68.docx	24.31 КБ
Таблица калибровки цистерны тип 69.docx	22.98 КБ
Таблица калибровки цистерны тип 70.docx	22.22 КБ
Таблица калибровки цистерны тип 71.docx	23.25 КБ
Таблица калибровки цистерны тип 72.docx	23.2 КБ
Таблица калибровки цистерны тип 73.docx	22.89 КБ
Таблица калибровки цистерны тип 74.docx	23.52 КБ
Таблица калибровки цистерны тип 75.docx	22.97 КБ
Таблица калибровки цистерны тип 76.docx	23.13 КБ
Таблица калибровки цистерны тип 77.docx	22.32 КБ
Таблица калибровки цистерны тип 78.docx	22.68 КБ
Таблица калибровки цистерны тип 79.docx	22.64 КБ
Таблица калибровки цистерны тип 80.docx	23.98 КБ
Таблица калибровки цистерны тип 81.docx	23.31 КБ
Таблица калибровки цистерны тип 82.docx	23.2 КБ
Таблица калибровки цистерны тип 84.docx	21.59 КБ
Таблица калибровки цистерны тип 85.docx	22.99 КБ
Таблица калибровки цистерны тип 86.docx	24.11 КБ
Таблица калибровки цистерны тип 87.docx	22.78 КБ
Таблица калибровки цистерны тип 89.docx	22.98 КБ
Таблица калибровки цистерны тип 90.docx	22.61 КБ
Таблица калибровки цистерны тип 91.docx	24.17 КБ
Таблица калибровки цистерны тип 92.docx	24.69 КБ
Таблица калибровки цистерны тип 93.docx	24.1 КБ
Таблица калибровки цистерны тип 94.docx	23.51 КБ
Таблица калибровки цистерны тип 95.docx	23.24 КБ
Таблица калибровки цистерны тип 96.docx	23.22 КБ
Таблица калибровки цистерны тип 99.docx	21.85 КБ
Таблица калибровки цистерны тип 100.docx	23.96 КБ
Таблица калибровки цистерны тип 101.docx	25.13 КБ
Таблица калибровки цистерны тип 105.docx	23.68 КБ
Таблица калибровки цистерны тип 106.docx	25.59 КБ

stpufa.ru

цистерна — Техническая библиотека Neftegaz.RU

Вагон-цистерна — вид подвижного состава железных дорог. Цистерны предназначены для перевозки жидкостей: нефти и продуктов её переработки, химически-активных и агрессивных жидких веществ (кислоты, щёлочи и др. сложные вещества), сжиженного газа (пропан-бутан, кислород),

Различают цистерны:

По типу:

общего назначения — для перевозки нефтепродуктов

специальные — для определённых видов грузов

По конструкции:

цистерны имеющие раму

цистерны безрамной конструкции

По числу осей:

четырёхосные

восьмиосные

По ёмкости

60 тонн

120 тонн

125 тонн

Котёл вагона-цистерны может быть предназначен для перевозки груза без избыточного давления (нефтепродукты, вода, химические вещества, цемент) или под давлением (сжиженные газы).

Кузов вагона-цистерны представляет собой котёл цилиндрической формы, закрытый с боков эллиптическими днищами.

Котлы цистерны имеют устройства для погрузки и разгрузки, вид которых зависит от перевозимого груза.

Универсальные цистерны подразделяются на цистерны для перевозки светлых (бензин, керосин, лигроин и т.п.) и темных (нефть, минеральные масла и т.п.) наливных грузов.

Универсальные цистерны железных дорог России оборудованы нижними сливными приборами, обеспечивающими надежную герметичность затворов.

Массу жидкого груза, перевозимого в цистернах, определяют замерно-калибровочным способом, при котором измеряют высоту наполнения котла, учитывают плотность груза и затем по специальным калибровочным таблицам, в которых приведена емкость котлов в зависимости от уровня его налива, подсчитывают массу груза.

Калибровочный тип цистерны обозначен в виде металлических цифр, приваренных к котлу на обеих сторонах его цилиндрической части.

Котлы специальных цистерн могут иметь тепло-изоляционное покрытие или оборудование для разогрева перевозимого продукта, а также приборы для контроля за его состоянием.

В некоторых цистернах внутренняя полость котла разделяется на несколько секций.

В цистернах, у которых котёл укладывается на раму, воспринимающую продольные нагрузки, возникающие в поезде, котёл в передаче этих нагрузок к другим вагонам поезда не участвует.

У вагона-цистерны безрамной конструкции котёл является цельнонесущей конструкцией, воспринимает и передаёт продольные тяговые и ударные усилия, выполняя функции рамы.

Для повышения прочности и жёсткости котлов вагонов-цистерн большого диаметра и длины цилиндрическая обечайка котла подкрепляется кольцами-шпангоутами, которые могут быть установлены на наружной поверхности или внутри ёмкости.

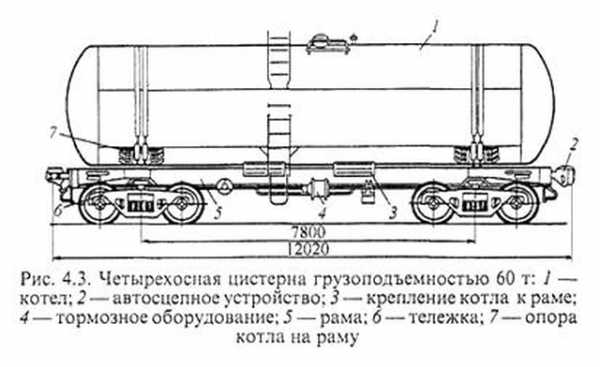

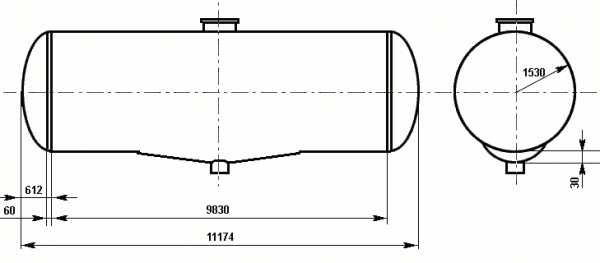

Четырехосная цистерна грузоподъемностью 60 т постройки Мариупольского (Ждановского) завода (рис. 4.3) имеет котел с полезной емкостью 71,7 м³ полной емкостью 73,1 м³ и с внутренним диаметром 3,0 м.

Крепление котла на раме производится в средней и в концевых его частях. К крайним опорам котел притянут стяжными хомутами, предназначенными для предотвращения вертикальных и поперечных его перемещений относительно рамы.
Особенностью конструкции рамы цистерны модели 15-1443 является отсутствие боковых продольных балок, наличие мощных концевых балок и облегченных продольных боковых балок лишь по концам рамы. Отсутствуют также промежуточные поперечные балки. Вследствие этого масса тары цистерны уменьшилась на 1,4 т. При такой конструкции силы, действующие на цистерну, воспринимаются котлом, жесткость которого значительно выше жесткости продольных боковых балок, и затем через крайние его опоры передаются на тележки.

В последние годы на Уральском и Мариупольском вагоностроительных заводах строятся четырехосные цистерны с увеличенной базой (7,8 м вместо 7,12 м) и укороченными консолями (1,5 м вместо 1,84 м), что улучшает динамические качества цистерны, особенно в горизонтальной плоскости, и повысить безопасность движения грузовых поездов, в которых имеются такие цистерны.
Для перевозки бензина спроектирована четырехосная цистерна с удельным объемом котла 1,4 м³/т, вписанная в габарит 02-ВМ, что позволяет эксплуатировать ее на зарубежных железных дорогах с шириной колеи 1435 мм. Грузоподъемность такой цистерны 62 т, масса тары 25,3 т, осевая нагрузка 216 кН, погонная нагрузка 64 кН/м. В последние годы постройка четырехосных цистерн с улучшенными технико-экономическими показателями производится на Уралвагонзаводе и на других предприятиях России.
Для увеличения провозной способности железных дорог Мариупольским заводом тяжелого машиностроения (Азовмаш) совместно с кафедрой «Вагоны и вагонное хозяйство» Московского института инженеров железнодорожного транспорта (ныне Московский государственный университет путей сообщения — МИИТ) создана восьмиосная цистерна безрамной конструкции модели 15-871. У нее отсутствуют хребтовая балка между шкворневыми узлами и продольные боковые балки. Грузоподъемность 120 т (рис. 4.4). Увеличенный до 1,14 м³/т удельный объем котла позволяет лучше использовать грузоподъемность цистерны, а повышенная до 80 кН/м погонная нагрузка позволяет увеличить на 30-35 % массу поезда при существующих ограничениях его длины и тем самым достичь большей провозной способности железных дорог, сократить капитальные вложения на развитие пропускной способности, снизить себестоимость перевозок, увеличить производительность труда.

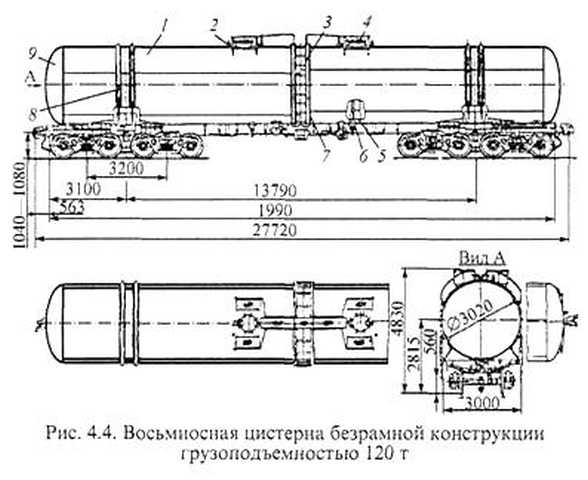

При проектировании восьмиосных цистерн безрамной конструкции исходят из тенденции развития современного вагоностроения, где идея применения цельнонесущего кузова получила всеобщее признание. В таком кузове, которым является у цистерны котел, лучше используются все его основные элементы, он имеет меньшую массу, чем кузов с несущей рамой. Котел цистерны цилиндрической формы со сравнительно толстыми стенками в большей мере, чем кузова других типов вагонов, может быть использован в качестве цельнонесущей конструкции.

Котел цистерны состоит из цилиндрической части 1 и двух днищ 9 эллиптической формы. Повышение прочности и устойчивости оболочки котла при малой его массе достигается приваренными к котлу под креплением кольцевыми шпангоутами 7 и 8 омегообразного поперечного сечения. Котел имеет два сливных прибора 6 универсального типа и два колпака с крышками 4 малого объема для налива груза, при котором 2 % объема котла остаются не заполненными грузом для компенсации температурного расширения груза. Исследования, проведенные ВНИИЖТ, показали, что неполное заполнение котла грузом не представляет угрозы для безопасности движения поездов и прочности котла. Вблизи колпака расположены два предохранительно-впускных клапана 2. Котел оборудован наружной 3 и внутренней 5 лестницами, помостами и ограждениями около колпаков с крышками 4. Основные части котла и его опор изготовлены из низколегированной стали 09Г2Д.

Дальнейшим конструктивным улучшением восьмиосной цистерны является опирание котла непосредственно на боковые скользуны четырех двухосных тележек, из которых состоят четырехосные тележки. Это позволяет снизить на 2,5-3 т массу тары цистерны и повысить ее грузоподъемность из-за отсутствия тяжелых соединительных балок четырехосных тележек. Кроме того, у такой цистерны улучшены условия осмотра и ремонта ходовых частей; иное расположение частей автотормоза дает возможность применять авторежим (устройство для автоматического изменения величины давления в тормозном цилиндре в зависимости от грузоподъемности цистерны).
Принимая во внимание большую экономическую эффективность восьмиосных цистерн по сравнению с четырехосными и шестиосными, а также преимущества габарита Т по сравнению с габаритом 1-Т, целесообразным типом восьмиосной цистерны должна быть цистерна, построенная по габариту Г . Такие цистерны в первую очередь должны эксплуатироваться на направлениях перевозки нефтепродуктов в большом объеме в маршрутных поездах большой массы, например до 10-12 тыс. т, что при ограниченных длинах станционных путей можно реализовать лишь при использовании цистерн с большой погонной нагрузкой. Кроме того, в поездах такой массы при наличии кривых малого радиуса, больших подъемов и спусков профиля пути могут возникать большие продольные силы, которые оказывают существенное влияние на устойчивость от выжимания вагонов из поезда. Особенно это негативно сказывается на четырехосных вагонах.
Мариупольским заводом тяжелого машиностроения в содружестве с МИИТ и ВНИЖТ была разработана конструкция восьмиосной цистерны габарита Тц (рис. 4.5). Ее котел с десятью шпангоутами с внутренним диаметром 3,4 м состоит из нижнего (броневого) листа толщиной 12 мм, верхних и боковых листов толщиной 9 мм и двух днищ толщиной 12 мм. Цистерна спроектирована на грузоподъемность 125 т, массу тары 51т, полный объем котла 159 м³ осевую нагрузку 216 кН и погонную нагрузку 94,2 кН/м. Вследствие меньшей длины котла цистерна габарита Тц в отличие от других типов восьмиосных цистерн имеет один сливной прибор и одну горловину люка.

По предложению МИИТа Азовмашем впервые в мировой практике вагоностроения спроектирована восьмиосная цистерна модели 15-1500 с переменным профилем шпангоутов котла (десять шпангоутов на котле), В зоне наибольших ограничений по габариту ширины цистерны высота шпангоута уменьшена со 110 мм до 15 мм, что позволило увеличить внутренний диаметр котла с 3,0 м до 3,2 м при одинаковом габарите подвижного состава 1-Т. Такая цистерна имеет грузоподъемность 125 т, массу тары 51 т, удельный объем котла 1,25 м³/М Средняя погонная нагрузка «нетто» увеличена на 11 % по сравнению с цистерной модели 15-871. После всесторонних испытаний эти цистерны более рациональной конструкции начали строиться серийно (с 1988 г.) на Азовмаше.
