Самый большой в мире белаз фото – 9: (10 )

самый большой самосвал на планете

БелАЗ долгое время можно было назвать самым большим и самым мощным по грузоподъемности самосвалом. 450 тонн максимальное количество груза которое можно было поместить на борт Белорусского гиганта.

Но появился новый автомобиль который может с легкостью составить ему конкуренцию. Словенский монстр ETF MT-240 обладает большей грузоподъемностью в 750 тонн. Что превышает показатели грузоподъемности Белорусского оригинала.

Помимо мощности, новый грузовик может похвастаться лучшей маневренностью и умением трансформироваться в автопоезд.

ETF MT-240 был создан не как отдельная машина, а как специальный модуль. При соединении нескольких таких модулей, самосвал превращается в автопоезд. Управление на себя берет головная кабина.

Разные виды модификации отличаются количеством осей. В зависимости от предназначения в автопоезде может быть от 2 до 8 осей. Каждое колесо подключено к общему управлению, что делает его самым маневренным грузовиком в мире. В плане управляемости и своих размеров, данный проект не имеет аналогов в мире.

Разработчики отмечают главную особенность машины, которая заключается в трансформации и соединении нескольких блоков-грузовиков. Каждый блок имеет собственный двигатель. При этом грузоподъемность возрастает до шести тысяч тонн.

Источник

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

avtotema.mediasalt.ru

Обзор самого большого в мире самосвала БелАЗ-75710 (34 фото)

Мне довольно часто приходится фотографировать машины снизу: ходовую часть, элементы трансмиссии и прочие вещи, невидимые сверху. Как правило, для этого надо использовать подъёмник, иначе под машину не забраться. А вот просто ходить под автомобилем и щёлкать затвором мне пришлось впервые. Как, впрочем, и залезать по лестнице на уровень второго этажа, чтобы попасть в кабину самосвала.

Да, размеры впечатляют, а конструкция – тем более: уж больно сильно БЕЛАЗ отличается от всего остального, что может ездить по земле. Предлагаю рассмотреть его подробно снизу доверху и оценить масштабы этого автомобиля.

Нужен – сделаем!

При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию.

Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.

Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.

До чего дошёл прогресс!

Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.

Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.

Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.

Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!

Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.

Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.

Разумеется, есть и стояночный тормоз. Он обычный, дисковый.

Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.

В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

Снизу видна и часть противопожарной защиты.

В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.

На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.

Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.

Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.

И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.

Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.

Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).

Всё выше и выше и выше!..

Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.

Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.

На самом деле, это воздушные фильтры.

Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.

Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.

Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).

И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.

На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.

Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.

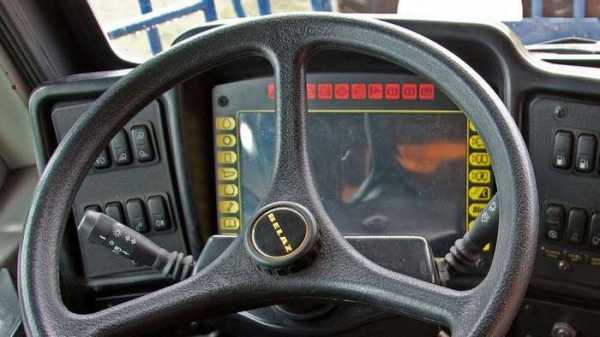

ИТАК, РАССМАТРИВАЕМ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ.

Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом.

Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.

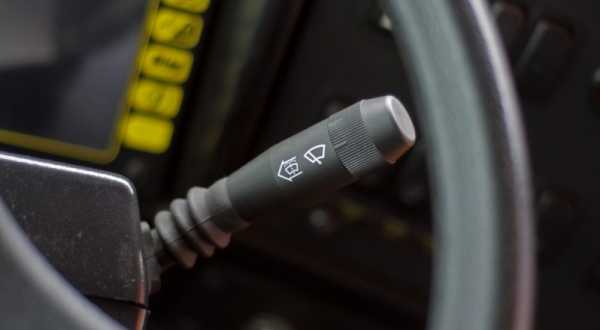

Рулевое колесо обычное, да и подрулевые переключатели точно такие же, как на тысячах других машин, даже обидно. Но, конечно, удобно: чем интуитивно понятнее управление, тем лучше.

Блок клавишей слева от руля нужен для управления всей светотехникой БЕЛАЗа. Кстати, обратили внимание, что наш самосвал без фар? Да, на заводе их не ставят вообще: для доставки машины заказчику после проверки всё равно надо её разбирать, поэтому смысла крепить оптику нет. Её проверяют в процессе сборки и сразу снимают.

Кнопками справа оператор управляет трансмиссией, дизелями, обогревом стёкол и стеклоочистителем. Тут же – блок управления отоплением и кондиционированием. А где же приборы?

Начнём с того, что даже при всём желании, соколином зрении и умении крутить головой на 360 градусов, всё равно невозможно увидеть габариты самосвала. А въехать на этом чудовище в другую технику или препятствие ой как опасно (в первую очередь – для другой техники и препятствий), поэтому БЕЛАЗ-75710 штатно оснащён устройством сигнализации приближения высоковольтной линии и системой видеообзора. На центральном экране и выводится вся информация и картинка видеообзора. То есть обычных стрелочных приборов на БЕЛАЗе нет, они ему просто не нужны.

Вообще, выглядит кабина не слишком богато, да и материалы используются далеко не изысканные. Впрочем, зачем самосвалу кожа, дерево или хотя бы мягкий пластик? Ему всё это мещанство чуждо, как пролетарию – канарейка в клетке.

… И ещё несколько фактов

Развесовка самосвала так рассчитана, что нагрузка на каждое из восьми колёс абсолютно одинаковая. Но вот ходы подвесок карьерного самосвала очень небольшие, и если водитель увидит перед собой сколько-нибудь существенное препятствие, лезть на него напролом он не станет, а вызовет бульдозер – грунт карьера должен быть подготовлен для передвижения такого автомобиля.

Самосвал штатно оборудован не только автоматической системой пожаротушения, но и системой контроля давления в шинах, системой контроля загрузки и централизованной автоматической системой смазки. Электродинамическая тормозная система не только позволяет экономить ресурс колодок, но и способна очень быстро среагировать на торможение: переход с режима полной тяги в режим торможения занимает менее секунды. Ну, а отсутствие классической коробки передач позволяет делать разгон абсолютно равномерным и без перерывов на переключения передач.

Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет 64 км/ч. Медленно, но верно. Очень верно.

nlo-mir.ru

Самые большие БелАЗы в мире и другие огромные грузовики

Фото - самый большой белаз в мире

Когда добыча полезных ископаемых переместилась на территории рудников и открытых разработок, обычные, даже самые мощные грузовики, уже не годились, - какой смысл черпать гору чайной ложкой? На смену шло новое поколение супермеханизмов, мощных и большегрузных, - карьерные самосвалы.

БелАЗ 75600

Самые большие БелАЗы в мире делаются, как всем известно, на Белорусском автомобильном заводе, причем еще с 1961 года. Среди карьерной техники этот представитель элитного класса "трехсоттонников" - наибольший "белорус" в настоящее время. При полном весе в 560 тонн берет в кузов 320 тонн. В его 18-цилиндровый V-образный турбодизель объемом 77,6 л "запряжено" 3546 "лошадей". Стандартный бак "белоруса" вмещает 4375 литров солярки, так что при среднем расходе топлива в 500-550 л полная заправка как раз рассчитана на одну рабочую смену. Мощная гидравлическая система, залитая 600 литрами масла, обеспечивает в рабочем контуре давление 165 атмосфер.

Однако на БелАЗе не намерены почивать на лаврах, и на подходе следующий самый большой белаз в мире - БелАЗ 75601, представленный в 2010 году, с двигателем мощностью 3750 л.с. и грузоподъемностью 360 т.

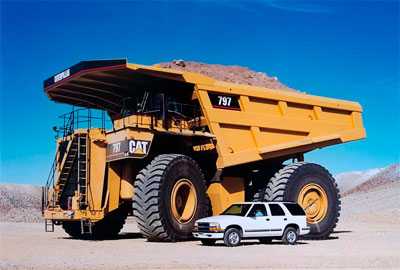

Caterpillar 797B

Творение самого известного производителя тяжелой техники на удивление похоже по конструкции на обычный классический грузовик: задний привод, передние колеса управляемые, турбодизель, гидромеханика на трансмиссии. При полном весе более 623 т (в том числе четыре шины массой более 5 т каждая) "американец" может поднять 345 т. В нутре монстра прячется поистине монстр-двигатель: 24-цилиндровый, с объемом 117 л! Только вот мощности у него всего на четыре "лошади" больше, чем у "белоруса". В бак помещается 6800 т топлива. Несмотря на заурядность рабочего места, водитель может похвастать, что управляет одним из самых компьютеризированных супертяжей в карьере.

Liebherr-T282B

"Немец" попросту уделал всех одной левой покрышкой, вдвое большей человеческого роста. Когда он впервые в 2007-м "въехал" на строительную выставку в Германии, его иначе как "восьмым чудом света" не называли. Это абсолютный рекордсмен по перевозке груза - 363 тонны! А снаряженный вес Liebherr-T282B - 230 тонн, на 80 тонн меньше, чем у "американца". На самом большом самосвале в мире стоит 20-цилиндровое 90-литровое "сердце" Detroit Diesel мощностью 3650 л.с. Гидравлика обеспечивает эффективное торможение колес, рулевое управление и систему опрокидывания кузова.

"Немец" (кто бы удивлялся!) имеет чистую аккуратную кабину с жидкокристаллической приборной панелью, в которой тепло в холода и прохладно в жару, куда не проникают ни шум, ни пыль. В качестве приятного бонуса - наличие современной аудиосистемы.

Komatsu 930E-3SE

При полном весе в 504 тонны перевозит в кузове до 290 тонн. (Кузов огромный - в нем поместится средних размеров загородный коттедж.) Оснащен 18-цилиндровым турбодизелем мощностью 3,5 тыс. "лошадей". Для того, чтобы достичь такой мощности, дизель развивает просто убийственный крутящий момент - 1900 об/мин! Помимо металла, в супертяже немало и жидкости: 340 л моторного масла в системе смазки, 719 л антифриза в системе охлаждения. Максимальная скорость - 64,5 км/ч.

megatopof.ru

Обзор самого большого в мире самосвала БелАЗ-75710 . Чёрт побери

Мне довольно часто приходится фотографировать машины снизу: ходовую часть, элементы трансмиссии и прочие вещи, невидимые сверху. Как правило, для этого надо использовать подъёмник, иначе под машину не забраться. А вот просто ходить под автомобилем и щёлкать затвором мне пришлось впервые. Как, впрочем, и залезать по лестнице на уровень второго этажа, чтобы попасть в кабину самосвала.
Да, размеры впечатляют, а конструкция – тем более: уж больно сильно БЕЛАЗ отличается от всего остального, что может ездить по земле. Предлагаю рассмотреть его подробно снизу доверху и оценить масштабы этого автомобиля.

Нужен – сделаем!
При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию.

Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.

Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.

До чего дошёл прогресс!
Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.

Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.

Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.

Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!

Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.

Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.

Разумеется, есть и стояночный тормоз. Он обычный, дисковый.

Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.

В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

Снизу видна и часть противопожарной защиты.

В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.

На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.
Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.

Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.
И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.

Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.

Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).

Всё выше и выше и выше!..
Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.

Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.

На самом деле, это воздушные фильтры.
Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.

Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.

Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).
И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.

На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.

Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.

ИТАК, РАССМАТРИВАЕМ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ.
Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом.

Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.

Рулевое колесо обычное, да и подрулевые переключатели точно такие же, как на тысячах других машин, даже обидно. Но, конечно, удобно: чем интуитивно понятнее управление, тем лучше.

Блок клавишей слева от руля нужен для управления всей светотехникой БЕЛАЗа. Кстати, обратили внимание, что наш самосвал без фар? Да, на заводе их не ставят вообще: для доставки машины заказчику после проверки всё равно надо её разбирать, поэтому смысла крепить оптику нет. Её проверяют в процессе сборки и сразу снимают.

Кнопками справа оператор управляет трансмиссией, дизелями, обогревом стёкол и стеклоочистителем. Тут же – блок управления отоплением и кондиционированием. А где же приборы?

Начнём с того, что даже при всём желании, соколином зрении и умении крутить головой на 360 градусов, всё равно невозможно увидеть габариты самосвала. А въехать на этом чудовище в другую технику или препятствие ой как опасно (в первую очередь – для другой техники и препятствий), поэтому БЕЛАЗ-75710 штатно оснащён устройством сигнализации приближения высоковольтной линии и системой видеообзора. На центральном экране и выводится вся информация и картинка видеообзора. То есть обычных стрелочных приборов на БЕЛАЗе нет, они ему просто не нужны.

Вообще, выглядит кабина не слишком богато, да и материалы используются далеко не изысканные. Впрочем, зачем самосвалу кожа, дерево или хотя бы мягкий пластик? Ему всё это мещанство чуждо, как пролетарию – канарейка в клетке.

… И ещё несколько фактов
Развесовка самосвала так рассчитана, что нагрузка на каждое из восьми колёс абсолютно одинаковая. Но вот ходы подвесок карьерного самосвала очень небольшие, и если водитель увидит перед собой сколько-нибудь существенное препятствие, лезть на него напролом он не станет, а вызовет бульдозер – грунт карьера должен быть подготовлен для передвижения такого автомобиля.

Самосвал штатно оборудован не только автоматической системой пожаротушения, но и системой контроля давления в шинах, системой контроля загрузки и централизованной автоматической системой смазки. Электродинамическая тормозная система не только позволяет экономить ресурс колодок, но и способна очень быстро среагировать на торможение: переход с режима полной тяги в режим торможения занимает менее секунды. Ну, а отсутствие классической коробки передач позволяет делать разгон абсолютно равномерным и без перерывов на переключения передач.

Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет 64 км/ч. Медленно, но верно. Очень верно.

Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет 64 км/ч. Медленно, но верно. Очень верно.



chert-poberi.ru

БелАЗ 75710 - самый большой в мире карьерный самосвал попал в Книгу рекордов Гиннесса

Белорусский автомобильный завод, выпуская широкий спектр машин, необходимых для выполнения работ предприятиями горнодобывающей и перерабатывающей промышленности, является одним из лучших среди мировых производителей карьерной техники. На сегодняшний день такой широкой линейкой карьерных самосвалов, как у БелАЗа, не может похвастаться ни одно предприятие в мире. А буквально полгода назад, 25 сентября 2013 года на специально подготовленном для этих целей испытательном полигоне прошла презентация нового 450-тонного гигантского карьерного самосвала БелАЗ 75710.


В январе 2014 года был установлен рекорд, благодаря которому завод в Белоруссии должен в очередной раз оказаться в Книге рекордов Гиннесса – новинка передвигалась по выделенной для испытаний территории с грузом в 503,5 тонны! Это событие полностью поменяло ситуацию на мировом рынке, ведь БелАЗ, выпустив самый большой самосвал в мире, оставил не далеко, но все же позади своих главных конкурентов – Liebherr, Caterpillar и Terex. Что ж, завод, который является гордостью бывшего СССР, в очередной доказал, что выпускаемая им спецтехника полностью соответствует самым последним требованиям и тенденциям, наметившимся в горнодобывающей промышленности, и на этом конструкторы не намерены останавливаться.


Строительство новых цехов, занявших территорию около 30 тыс. кв. метров, и активное увеличение темпов производства, которое осуществляется в течение последних лет, позволит в ближайшем будущем увеличить производственные мощности предприятия. Руководством завода в максимально короткие сроки планируется размещение почти 700 новых станков и технологических установок специализированного назначения. Разработанная программа развития успешно реализовывается, благодаря чему завод, отвоевавший себе практически третью часть мирового рынка карьерных самосвалов, входит в семерку крупнейших производителей с мировым именем.



Новый БелАЗ 75710 продолжил линейку карьерных самосвалов белорусского производителя



Конечно же, самый большой БелАЗ 75710 станет важной вехой истории завода, которая насчитывает уже более полувека. Ведь начиная с 1958 года, когда в его цехах по лицензии был собран первый 25-тонный образец самосвала МАЗ-525, предприятием было выпущено более 120 тыс. машин спецтехники, которые успешно эксплуатируются на всем постсоветском пространстве, а также экспортируются во многие страны мира. Некоторые модели являются уникальными, имея лишь по паре аналогичных экземпляров, выпущенных другими производителями.


Новинки белорусского автопрома не заставляли себя долго ждать. С разницей в несколько лет были созданы 40-тонный, а затем 75-тонный образцы. В 70-е годы грузоподъемность БелАЗов значительно увеличилась – новые базовые самосвалы стали уже 110-тонными. В конце 70-х завод в г. Жодино открыл новое для себя направление, занявшись выпуском аэродромных тягачей, способных буксировать 100-тонные самолеты. 1982 год был ознаменован появлением 170-тонного самосвала БелАЗ-75211, а в 1990 г. очередное детище белорусских автостроителей грузоподъемностью в 280 тонн поразило всех. Таких великанов на территории СССР не производил никто.





Несмотря на распад СССР в начале девяностых и значительное сокращение объемов производства, основное машиностроительное предприятие Белоруссии продолжало выпускать всю линейку карьерных самосвалов как небольшой (от 30 тонн), так и высокой грузоподъемности (до 220 тонн). Кроме того, завод расширил границы своего производства, наладив выпуск машин для выполнения дорожно-строительных работ, погрузчиков, бульдозеров и пр. Ассортимент техники, которая сходила с заводского конвейера постоянно пополнялся новинками и совершенствовался, также как совершенствовались и технологии производства.



Первый в своем классе. Единственный в мире.



И вот, к 65-летию родного завода было приурочено грандиозное мероприятие. Толпе восхищенных зрителей был представлен уникальный в своем роде экземпляр – самосвал БелАЗ 75710 с впечатляющими техническими характеристиками и поистине огромными возможностями. Основным назначением этого белорусского гиганта является транспортировка разрыхленной горной массы, как на территориях глубоких карьеров, так и тех участках, где разработка месторождений полезных ископаемых ведется открытым способом. Условия эксплуатации техники не имеют значения: самосвалы такого класса справляются с выполнением самых сложных задач, как в 50°-ный мороз, так и в 50°-ную жару, благо для оператора созданы все условия для комфортной работы.


Среди карьерных самосвалов особо высокой грузоподъемности БелАЗ, способный перевозить 450 тонн груза, является пока что единственным. Пальму первенства ему уступил 400-тоник Terex MT 6300AC, созданный несколько лет назад. Кстати, еще раньше модель самосвала БелАЗ 75601, предназначеная для выполнения сложных работ в карьерах, грузоподъемностью 360 тонн, конкурировала с более "легкими" моделями Terex MT 5500 (326 тонн), Caterpillar 797B (380 тонн) и Liebherr T282B (363 тонны).





Если представить насколько огромен этот шедевр белорусских автостроителей трудно, то просто подумайте о том, что эта модель эквивалентна тремстам автомобилям Ford Focus, 37 двухэтажным автобусам или 2,5 голубым китам – самым крупным животным, которые по предположениям ученых, когда-либо жили на Земле. БелАз 75710 в три раза больше чем самый большой пассажирский самолет Airbus A380.


Полностью загруженная техника весит ни много ни мало – 810 тонн! При этом его размеры в длину превышают 20 метров, в ширину – почти 10 метров, а в высоту – около 8 метров. Что касается диаметра разворота этого транспортного средства, то этот показатель составляет порядка 20 метров.



Внушительные возможности требуют соответствующего технического оснащения



Естественно, процесс производства этого большегруза не обошелся без использования самых последних разработок и инновационных решений. Двухосный полноприводный грузовик работает от тягового электропривода производства Siemens. Система состоит из четырех тяговых электромоторов, мощность которых – 1200 кВт и двух тяговых генераторов. Основным отличием новой модели от предыдущих поколений является наличие 8 колес с бескамерными шинами Michelin, причем нагрузка на каждое из них – около 100 тонн.







Именно благодаря новому оригинальному приводу удалось достичь оптимального динамического распределения тягового усилия по осям техники. Конструкторы предусмотрели и возможность работы самосвала в так называемом "аварийном режиме". Имеется ввиду, что если один из приводов окажется неисправным, то техника сможет доехать до ремонтного предприятия самостоятельно.


Эффективную работу самого большого БелАЗа в мире обеспечивают два дизельных 16-цилиндровых  двигателя. Их суммарная мощность огромна – 8500 л.с. Трансмиссия самосвала – электромеханическая. Максимальная скорость, которую способен развить этот гигант, достигает 64 км/час (конечно, не при полной загрузке).





Расход топлива БелАз 75710, согласно имеющимся данным, внушительный – около 300 литров всего за час работы. Вместимость топливного бака – 4360 литров. Проведя нехитрые расчеты, получаем такой результат – полностью заправленный самосвал способен работать до 14 часов.


Кузов этого самосвала представляет собой сварную конструкцию, выполненную из высоколегированной стали сверхпрочного качества. Его объем рассчитан на 6484 куб.м груза. Кабина этого транспортного средства рассчитана на двух человек. При её разработке конструкторы учли все действующие стандарты относительно требований к уровню шума, вибрации и концентрации пыли и вредных веществ внутри кабины. Согласно контрольным показателям, уровень шума – не выше 80 дБ, а общий уровень вибрации – не превышает 115 дБ. К дополнительным опциям, упрощающих работу оператора относятся система мониторинга мертвых зон, наличие кондиционера, сигнализация, срабатывающая при приближении самосвала к линиям высоковольтных передач, современная система пожаротушения. Кабина соответствует принятой системе безопасности ROPS.


Карьерный самосвал этого класса востребован на карьерах Кузбасса, Чили и Северной Америки. Цена БелАЗ 75710, как и его размеры, огромна – около 1 200 000 Евро. Кстати, в связи с растущим спросом на подобные машины со стороны предприятий горнодобывающей отрасли, руководство завода в г.Жодино, планирует выпуск до 1000 экземпляров в год.



Фото гигантского карьерного самосвала













promplace.ru

Сильные Новости — Гомель сегодня

ОАО «БелАЗ» - управляющая компания «БелАЗ-Холдинга» создало самый большой в мире самосвал грузоподъемностью 450 т. Сегодня он впервые представлен на испытательном полигоне Белорусского автомобильного завода, передает корреспондент БелТА.

Как сообщил главный конструктор по карьерной технике БелАЗа Леонид Трухнов, предприятие первым среди других производителей карьерной техники создало такую машину. «Мы готовим документы для представления самосвала грузоподъемностью 450 т в Книгу рекордов Гиннесса», — сказал он.

До этого самая большая грузоподъемность самосвалов БелАЗ составляла 360 т. Такие машины в мире сегодня выпускают пять фирм. Компания Liebherr с машиной такой грузоподъемности вошла в Книгу рекордов Гиннесса 10 лет назад. БелАЗ создал машину грузоподъемностью 360 т в 2007 году, в 2005-м был изготовлен 320-тонный гигант.

Карьерный самосвал БелАЗ-75710 грузоподъемностью 450 т (500 коротких тонн) с электромеханической трансмиссией переменного тока предназначен для перевозки горной массы в сложных горнотехнических условиях глубоких карьеров, на открытых разработках месторождений полезных ископаемых по технологическим дорогам в различных климатических условиях эксплуатации при температуре воздуха от 50 градусов мороза до плюс 50 градусов. На нем установлены два дизельных двигателя. Гидросистема объединенная для опрокидывающего механизма кузова, рулевого управления и тормозной системы. Общая масса самосвала 810 т. Кабина двухместная с системой безопасности ROPS в соответствии с ISO 3471, регулируемым сидением водителя, соответствует требованиям стандартов по уровню шума, вибрации, концентрации вредных веществ и запыленности воздуха. На машине установлены шины производства компании Michelin. Шины радиальные бескамерные, пневматические. В машине 8 колес. Алгоритм управления самосвалом 450 т такой же, как и его предшественника 360 т. Максимальная скорость машины 64 км/ч.

gomel.today

Самый большой в мире БелАЗ - Topkin

Белорусский автозавод, производящий широчайший спектр всевозможной техники для предприятий горнодобывающей промышленности, является наилучшим производителем всевозможной карьерной спецтехники на планете. Ни один иной завод, ни в одном государстве мира не может похвастаться столь широчайшим ассортиментом самосвалов, как у БелАЗа. В 2013 году белорусские машиностроители презентовали карьерный самосвал БелАЗ 75710.

В начале 2014 года БелАЗ установил очередной рекорд, который был официально занесён в книгу мировых рекордов – новый самосвал проехал по специально отведённой для проведения опыта территории с более чем 503 т. груза! Данный факт кардинальным образом изменил положение на рынке, поскольку белорусскому автомобильному предприятию, занимающемуся производством автомобилей, удалось создать самый большой БелАЗ на планете, оставив позади своих основных соперников – Terex, Caterpillar.

Характеристики

Выпустить новую модель карьерного самосвала позволило сотрудничество БелАЗа с мировыми производителями. Именно благодаря этому белорусским конструкторам удалось наделить БелАЗ 75710 впечатляющими характеристиками.

Пара 16-ти цилиндровых 65-литровых дизелей мощностью до 3430 кВт обеспечивают потрясающую грузоподъёмность автомашины. Данные дизели активируют систему электропривода тягового переменного тока ММТ500, которая была спроектирована специалистами «Siemens».

Помимо пары генераторов, в неё также входит шкафчик управления инвертерами ELFA, вентиляционная установка резисторов тормозных, три обдувных вентилятора, четыре электрических двигателя тяговых мощностью в более 1200 кВт.

На фотографии БелАЗ 75710 прекрасно видны 8 колёс, способных выдержать от 100 тонн и более. Наличие полноприводной системы на все колёса даёт возможность грамотно распределить на все оси тяговое усилие. А в случае поломки одного из мотор-колёс автомашину не надо будет буксировать. Он может сам доехать до сервисного центра. Благодаря особой конструкции редуктора мотор-колёс можно не демонтируя шин заменять какую угодно сломавшуюся деталь. Это минимизирует временные и финансовые издержки на ремонт и обслуживание машины.

Имея полную нагрузку в 450 т. БелАЗ 75710 расходует до 300 литров топлива в час. Полностью заправленного 4360-литрового бака хватает на полторы трудовых смены. Смена рабочих режимов позволяет экономить расход топлива. При 100-процентной загрузке авто функционируют все два дизеля, а когда едет пустым – лишь один. Автомашина способна развивать скорость до 67 километров в час.

Безопасность и надёжность

Надёжная работа БелАЗ 75710 обеспечивается гидравлической объединённой системой, которая состоит из:

    • Тормозной системы;
    • Механизма опрокидывающего;
    • Управления рулевого.

В случае возникновения угрозы аварии тормозная система обеспечит быстрое торможение. Благодаря наличию электродинамического тормоза, затормозить можно при какой угодно скорости. Переключить с полной тяги до 100-процентной остановки можно за секунду, как на открытых участках, так и на крупных карьерах. Для этого водителю обеспечены все необходимые условия. Система управления на новом авто та же, что и на предшествующей модели – 360-тонном БелАЗ 7560, а, следовательно, подготовка автоводителей к переходу на новую машину не потребует дополнительного времени на переподготовку.

Стоимость и размеры автомашины

Стоимость новейшего крупногрузного самосвала начинается от 2 миллионов долларов США, так же, как на крупнейший на планете БелАЗ, до 4 млн. $ – ровно столько же стоит и новейший Liebherr T 282B. Однако многолетняя практика свидетельствует, что применение самосвалов крупного тоннажа даёт возможность сократить себестоимость транспортировок на 36%. Так что покупка данной автомашины окупается за крайне короткий период времени.

Обычный вариант комплектации авто включает в себя автосистемы тушения пожаров, уровня давления в шинах, контроля топлива. Безопасность эксплуатации обеспечивает система видеообзора, а также особая система предупреждения линии высоковольтной. По желанию покупателя авто могут оборудовать топливозаправочной системой «Wiggins», а также выполнить футеровку кузова.

Чтобы доставить 360-тонный БелАЗ 75710 заказчику самосвал надо будет разобрать и перевозить его на 23 грузовых ж/д платформах грузоподъёмностью до 41 тонны. Монтаж автомашины осуществляется при помощи крана, поскольку новинка обладает длиной 20 м, высотой 8 м, шириной 10 м. Эта мощная машина способна поместить в своём кузове 269 кубометров породы.

topkin.ru
