Изотермический фургон или рефрижератор? • АвтоТермоМир

В нашем нестабильном климате конечно рефрижератор лучше, а в целом, давайте разберемся что и как и почему.

Что такое изотермический фургон ? Фургон, чьи стенки специально утолщены, а внутренние стенки из материала не поддающегося окислению и иным видам химического воздействия, называется изотермическим. Обычно обшивают фургон фанерой, нержавейкой, плакированной сталью или алюминием. Между штатным фургоном и обшивкой прокладывают утеплитель. Качество фургона при этом характеризуется не только  свойствами материала из которого он создан, но и толщиной итоговой стенки. Изотермический фургон – это по факту термос на колесах. При какой температуре загрузили товар, при такой и выгрузили.

Существует термин -коэффициент теплопроводности. При выборе температурного режима этот термин играет важную роль.  Например стенки фургона с толщиной 80-100 мм дадут в среднем коэффициент 0,3 – 0,4 Вт/кв. м  С. Чем ниже коэффициент, тем дольше груз будет сохраняться при перевозке той же температуры и влажности, при которой был загружен.  При стенках 40-50 мм коэффициент будет равен в среднем 0,6-0,65 Вт/кв. м С.

Делаем вывод – загрузить и доставить товар из одной точки в другую с хорошим изотермическим фургоном можно. Однако, если вы планируете делать остановки и открывать двери фургона, или если автомобиль в пути сломается, то товар скорее всего испортится.

Рефрижератор – это фургон оснащенный холодильной установкой.  Рефрижераторы способны поддерживать заданную им температуру и не важно сколько раз вы откроете двери фургона, как долго вы будите в пути, какой груз и в какую погоду предстоит транспортировка.

Вывод:  Фургон оснащенный холодильником гарантирует сохранность груза.

Но тут не все так просто. Идеальный вариант, если у вас хорошие утепленные стенки фургона плюс холодильная установка. Дело в том, что рефрижератор, нагнав нужную температуру, отключается. И чем лучше теплоизолирован ваш фургон, тем дольше нагнанная температура в фургоне будет сохраняться. Холодильная установка работает не в авральном режиме, а это сберегает ресурс рефрижератора. В дополнение к этому устанавливают полосовые завесы. Мы об их пользе и вариациях уже писали. Хотим только отметить что в комплексе – изолированный фургон, рефрижератор и полосовые завесы дают идеальный эффект при доставке скоропортящихся продуктов или продуктов где важно сохранить строго заданную температуру.

Резюмируя скажем, что отличие рефрижератора от изотермического фургона лишь в наличии холодильной установки в самом фургоне, и конечно же, в гарантиях сохранности груза.

atm22.ru

Чем отличается изотермический фургон от рефрижератора

Автофургоны используются для разных видов грузоперевозок. Без них невозможно обойтись при транспортировке тяжелых, специфических грузов, требующих особых условий транспортировки и хранения.

Не стоит путать авто, используемые в сфере грузоперевозок. Это разные виды транспорта. Они отличаются по назначению, оснащению, внешнему виду. Изотермический фургон - автомобиль с утепленными теплоизоляцией стенами.

Учитывая специфику грузоперевозок, эти транспортные средства делятся на:

  • каркасные, утепленные пенополистиролом или пенопластом;
  • бескаркасные авто, утепленные сэндвич-панелями;
  • ламинированные снаружи;
  • обшитые плакированным металлом.

Изотермический фургон перевозит товары, требующие соблюдения определенного температурного режима. К таковым относят скоропортящиеся продукты, лекарства, ценные грузы.

В чем отличие рефрижератора от изотермического фургона

Рефрижераторами называют транспортные средства с теплоизоляцией и холодильным оборудованием, поддерживающим внутри низкую температуру в нужном диапазоне – от +12 до -20. Задача использования такой машины – создание оптимального режима внутри кузова, с последующим поддержанием.

Отличие рефрижератора от изотермического фургона заключается в особенностях их использования. Предназначение последнего – поддержание исходной температуры груза непродолжительное время. Он не справится с перевозками на большие расстояния.

Рефрижераторный полуприцеп имеет холодильную установку, и подходит для длительной транспортировки.

Компания «Перевезу Всем» предоставляет услуги уникальных машин, идеально подходящих для специфической продукции. Грузоперевозки с нами избавят вас от сложностей и временных затрат, связанных с самостоятельной организацией процесса.

Еще записи по теме

perevezuvsem.ru

когда нужны рефрижераторы или изотермы, и какая между ними разница

Развитая экономика диктует свои правила и в организации грузоперевозок. Сегодня никого не удивишь транспортировкой замороженной продукции. Однако если путь предстоит длинный, то такому товару следует обеспечить максимально подходящие условия. В частности, соблюдать рекомендованный температурный режим. Только в таком случае получится довезти замороженный или охлаждённый товар до места назначения в целости. И это основное требование при поиске подходящего транспорта.

Обеспечить оптимальные условия можно лишь при наличии грузовика, подобающе оборудованного. То есть требуются машины-рефрижераторы или изотермы. Обратиться можно в https://www.avspec.ru/. Компания занимается продажей машин с рефрижераторами для транспортировки скоропортящихся грузов. Рассмотрим подробнее особенности таких автомобилей.

Рефрижератор или изотрем

Обращаясь в компанию в поиске машины для перевозки скоропортящихся грузов, часто клиент сталкивается с двумя понятиями и немного теряется. Предложить могут рефрижератор или фургон-изотерм. Не стоит думать, что это синонимы и оба вида транспорта могут обеспечить соблюдение любого температурного режима на длительный период. Не совсем так.

Рефрижераторы как раз и могут удерживать нужные низкие градусы. Поэтому именно такие машины подходят для транспортировки продукции на дальние расстояния без риска потерь в качестве. Кроме того, рефрижераторы способны длительное время обеспечивать грузу минусовые температуры, притом довольно солидные показатели – до -20 градусов. И режимы при необходимости регулируются. В таких авто можно транспортировать буквально любой товар, нуждающийся в спецусловиях:

  • мясо;
  • свежую рыбу;
  • мороженое;
  • криообработанную продукцию – овощи, полуфабрикаты.

Изотермы же, напротив, подходят для транспортировки на близкие расстояния. Обычно такие машины предназначены для перевозки какой-то части продукции со склада на торговые точки. Такие фургоны не что иное, как морозильники. В них выставляется требуемая стартовая температура. Однако её нельзя регулировать при необходимости, как в рефрижераторах. Температура поддерживается, однако только на протяжении определённого времени. По его истечении она постепенно выравнивается с показателями внешней среды. Ввиду этого, изотермы непригодны для транспортировки грузов, требующих глубокой заморозки, на дальние расстояния. Однако они вполне оправдывают себя при потребности доставки по городу или за его пределы, но на коротких рейсах.

Другие критерии выбора транспорта

Помимо отличия в соблюдении температурных режимов, следует учитывать ещё одно – оно заключается в тоннаже. Особенно этот параметр актуален с точки зрения рентабельности организации транспортировки. Рефрижераторы чаще всего способны «поднять на борт» большие объёмы продукции. Обычно такие модели представлены крупнотоннажными машинами. Но при этом показатель номинального объёма у них меньше, ввиду того что определённую его часть занимают баки с топливом для двигателя рефрижератора.

Впрочем, сегодня в продаже есть миниатюрные грузовики, рассчитанные на небольшой багаж. К таким относится ВИС Авто. Эти машины имеет смысл использовать, если нужно переправить груз малого объёма на дальние расстояния с обязательным соблюдением требуемого температурного режима.

Изотермы чаще всего – это миниатюрные транспортные средства со специально оборудованным фургоном. Учитывая, что они используются на короткие расстояния, вплоть до развозки продукции по точкам в пределах города или по окружающим населённым пунктам, то нет смысла прибегать к крупнотоннажным машинам подобного типа. В случае потребности перемещения большой партии товара всегда можно нанять вместительные модели рефрижераторов.

www.parkgagarina.info

Перевозки рефрижераторами и изотермами

В чем разница между рефрижератором или изотермом? Какой тип прицепа выбрать для перевозки скоропортящихся грузов?

Перевозка скоропортящихся грузов: рефрижератор или изотерм?

Перевозка скоропортящихся продуктов требует определённого температурного режима, поэтому в международных сообщениях для такого типа грузов используют

рефрижератор или изотерм. Эти два прицепа отличаются между собой некоторыми конструктивными особенностями: реф – это теплоизолированный грузовой отсек с холодильной установкой (от -25 до +25 градусов), а изотерм – герметичный фургон без холодильной системы, поддерживает температуру по принципу термоса. Кузов прицепа изготавливается из сандвич-панелей, обшитых сталью и оцинкованных изнутри. Погрузка-выгрузка задняя.

Реф – прицеп предназначен для транспортировки скоропортящегося груза растительного (овощи, фрукты, растения), животного (мясо, молоко, морепродукты) происхождения и химической продукции, включая и АДР. Продукты глубокой заморозки, такие как туши на крюках и рыба, перевозят при температуре от-24 до -12 С. К режиму от -6 до 0 градусов относят перевозки рефрижераторами неглубокой заморозки: охлаждённые продукты животного и растительного происхождения.

Изотерм сконструирован таким образом, что перевозки в изотерме замороженного или охлаждённого товара следуют по маршруту с постоянным температурным и вентиляционным режимом. Таким образом, соблюдаются санитарные нормы для поставки копчёных и вяленых изделий, овощей и фруктов в специальных ящиках с отверстиями.

При правильном выборе изотермической камеры перевозки скоропортящихся товаров, требующие соблюдения заданного микроклимата, гарантируют качественную доставку скоропортящихся грузов!

! При полном или частичном копировании материалов активная индексируемая ссылка на www.ektotrans.ru обязательна!

www.ektotrans.ru

Как выбрать рефрижератор ? Преимущества и недостатки. - Рефрижераторы - АВТО перевозки - Рекомендации по перевозкам

  В Украине подобные фургоны делятся на изотермические (чёрный металл/пенопласт) и так называемые термофургоны из сэндвич-панелей. В Европе подобного деления нет. Там продукты питания возят только в сэндвич-панельных кузовах, которые, собственно, и являются изотермическими кузовами по европейским понятиям.

     Каркасные «термобудки» с набивкой из пенопласта и жестяной обшивкой сразу же отбросим: металлические трубы, на которых собираются подобные фургоны, являются отличными тепловыми мостиками, по которым холод быстро покидает внутреннее пространство. Владельцы подобной техники нередко жалуются, что летом холодильная установка, даже работающая непрерывно, не может «нагнать» положенные –20° С. А при необходимости поддержания в

фургоне температуры –10° С и ниже, такая конструкция становится крайне неэкономичной. Когда 1 литр солярки стоил 15 копеек, на это ещё как-то закрывали глаза. Сейчас же…

     Внутри  кузова неизбежно образовывается конденсат, который затекает в имеющиеся многочисленные щели и быстро приводит к коррозии. Что приводит к  постоянному ремонту и приходиться латать и красить.

     Дверной проём, и фурнитуру здесь делают не из «нержавейки», а из чёрного металла, на котором ржавчина проступает ещё до начала эксплуатации…

     Подобная термобудка, даже доставшаяся даром, обойдется дорого – для этого достаточно, чтобы груз по дороге испортился. В жару это запросто. Особенно, если машина где-то станет или непрерывно работающий рефрижератор выйдет из строя.

     Тем не менее, в Украине и сейчас выпускают сравнительно недорогие «бюджетные» термокузова с наполнителем из пенопласта, обшитым с двух сторон оцинкованной сталью, покрашенной или покрытой полиэфирной смолой.

     Поэтому, по мнению специалистов, на сегодняшний день наиболее правильным выбором является изотермический фургон, изготовленный из так называемых сэндвич-панелей, которые соединяются между собой при помощи герметика. Подобные панели состоят из двух листов достаточно прочного гладкого пластика, промежуток между которыми заполнен вспененным полиуретаном. И здесь уже наблюдается прямая зависимость цены фургона от толщины теплоизоляции и, соответственно, величины теплопотерь.

     Впрочем, заглянуть внутрь сэндвич-панели готового фургона удаётся только после аварии. И тогда может случайно выясниться, что толщина пластика, которым обшиты эти самые сэндвич-панели, существенно тоньше задекларированной производителем. Соответственно, и стоят они дешевле. А поэтому покупая более дешёвые изотермические кузова, нужно представлять, в чём может крыться секрет их доступности.

     Не менее важное значение имеет и конструкция пола, через который идёт более половины теплообмена с окружающей средой. Поэтому пол изотермических фургонов также делается из сэндвич-панелей(хотя украинские производители еще не освоили этой технологии и основные теплопотери у них происходят именно через пол), нескольких слоёв фанеры и покрывается заливным составом на основе резины или листом рифлёного алюминия. Алюминий существенно дороже, но в заливных полах со времением образуются невидимые невооруженным взглядом микротрещины, в которые при перевозке молочных продуктов, мяса, рыбы попадают их частицы и образуется неприятный устойчивый запах, который не исчезает после мойки пола.

Рефрижераторы бывают: а) Рамные,  б) Полурамные - рама идёт не до конца будки. в) Безрамные. Редко встречаются аллюминиевые рамы, но качество их оставляет желать лучшего.

     Серьёзные производители обычно изготавливают и дверные проёмы, и различную фурнитуру только из «нержавейки». Кстати, предпочтение здесь обычно отдаётся фурнитуре итальянского производства из нержавеющей стали фирмы Pastore & Lombardi – причем в последнее время появилось много аналогов китайского производства сомнительного качества.

     Нельзя не отметить, что передняя стенка на большинстве термобудок по умолчанию адаптирована под установку холодильного агрегата. То есть, в стенке фургона устанавливаются закладные детали и делаются каналы для трубок с фреоном. Поэтому такие кузова можно легко дооборудовать холодильной установкой. В украинских же кузовах, о закладных элементах не говорится.

 Различия:

      Изотермические фургоны могут быть различной конструкции: однообъёмными, мультитемпературными (с термоперегородками), многодверными, предназначенными для перевозки мясных туш, иметь встроенные стеллажи, профили для крепления груза, боковые двери, ролеты для перевозки напитков и т.д. И, конечно же, существуют кузова для различной глубины заморозки. При этом производители стараются достаточно тонко варьировать границы температурных режимов как для кузовов, так и для холодильных установок. Например, это охлаждение до температуры 0° – +5° С (овощи, фрукты, цветы) лёгкая заморозка до 0° – -2° и 0° – -4° С (охлаждённое мясо и рыба), а затем –10° – -20° С, при которых перевозятся продукты средней заморозки (мороженное мясо). И, наконец, глубокая заморозка при -35° С (пельмени, мягкое и твёрдое мороженое).

     При этом, называя цифры теплопотерь, нельзя не отметить, что для самих сэндвич-панелей и для сделанных из них кузовов они существенно отличаются. Так, если термобудка с толщиной сэндвич-плиты 30 мм, имеет теплопотери порядка 0,85 Вт/м2*К°, то теплопроводность самой плиты примерно в 17 раз ниже (около 0,05 Вт/м2*К°). Ведь теплопотери идут и по стыкам плит, и по дверному проёму и, самое главное, во время погрузочно-разгрузочных работ. Поэтому для фургонов данный показатель обычно нормируется с учётом среднего количества открывания дверей за рабочий день. При этом самая простая тонкостенная термобудка, изготовленная из сэндвич-плиты толщиной 50 мм, рассчитана на поддержание температуры от +12° до –10° С. Естественно, при наличии рефрижератора. Такие параметры имеет обычный фургон для перевозки охлаждённых и слабозамороженных продуктов (в т.ч. молочной продукции и колбасных изделий) класса FNA в соответствии с международным стандартом ATP. Будки бывают металлические (у Шмитцов) и пластиковые. Первые можно брать в любом исполнении, вторые с боковыми дверьми не брать! Будки бывают т. н. "мясные", "овощные" и "цветочные". Отличаются толщиной стенок. Чем толще стенки, тем будка лучше держит температуру. Чем толще будка, тем она тяжелее, тем, соответственно, меньше грузоподъёмность. Под мясными будками чаще всего 12-и тонные оси. Состояние будки очень важно. Это настолько важно, что любая непонравившаяся мелочь должна вызывать пристальное внимание. Будки на наших дорогах частенько разваливаются, как карточные домики. Нужно внимательно смотреть стыки стенок, особенно в районе ворот. Если есть хоть малейший намёк на то, что будку ремонтировали, не брать даже по бросовой цене! Очень пристально осмотреть петли ворот и места их креплений.

  Кстати говоря, изотермический фургон без рефрижератора – это исключительно постсоветское изобретение, которое в развитых странах в принципе не имеет права на существование. Тем не менее, у нас некоторые перевозчики, работающие на внутренних линиях, умудряются перевозить в пределах Украины среднезамороженные продукты в изотермических фургонах без рефрижератора. Конечно, подобное возможно только при соблюдении целого ряда условий: хорошей термобудки, предварительной заморозки продукта, максимального заполнения внутреннего пространства, рейса сравнительно небольшой продолжительности (летом – в пределах 8-10 часов) и одновременной выгрузки всей партии товара.

     Например, если у термокузова с толщиной стенки 60 мм, теплопотери составляют 0,37 Вт/м2*К° (с учётом среднего количества открывания дверей за смену), то для 80-100 мм – 0,24 Вт/м2*К°, а для 120 мм – 0,2 Вт/м2*К°. Но если по дороге двери кузова не открывать, то теплопотери будут существенно меньше.   Кузов класса FRC , с толщиной стенок 80 мм, пола – 120 мм и потолка – 100 мм, предназначен для температуры –20° С. Считается, что такой кузов при полной загрузке и поломке холодильного агрегата, на 30-градусной жаре за 15 часов теряет 2,5-3° С.

     В то же время, к наиболее сложной и дорогой конструкции относятся кузова класса RRC, имеющие более толстые стенки и предназначенные для перевозки мороженого, пельменей и т.д. (так называемые «мороженницы»).

     Такие кузова обычно имеют толстые стенки (100-120 мм), 6-14 дверей, а внутренне пространство в них разделено решётчатыми перегородками, предотвращающими перемещение груза. Кроме того, «мороженницы» оснащаются эвтектическим холодильником. Он состоит из обычного холодильного агрегата, работающего от внешней электрической сети, и ряда эвтектических плит, установленных под потолком кузова и являющихся аккумуляторами холода. Ночью такой агрегат включается в розетку и температура в фургоне понижается до -32° С. Утром автомобиль загружается мороженым, и развозит его по точкам. А когда автомобиль вечером заезжает в гараж, температура в его кузове должна быть не выше -25° С. Подобный подход позволяет как уменьшить расход топлива, так и сэкономить на энергоносителях, поскольку холодильник, работающий от электросети намного экономичнее аналогичного агрегата с приводом от ДВС.  Понятно, что эти машины предназначены для работы в пределах города или для поездок на небольшие расстояния.

     Ещё один тип изотремического кузова предназначен для перевозки туш. Его особенностью является особо прочная крыша, оснащённая направляющими с крюками, на которых, собственно, и подвешиваются мясные туши. В таких кузовах на крышу может приходиться нагрузка в 5 и более тонн, поэтому делают их далеко не все производители. Тем не менее, без них не обойтись, поскольку многие отечественные потребители уже отказываются принимать мясо, привезенное «навалом». Ведь при такой перевозке, когда туши недостаточно заморожены и контактируют между собой, температура на их поверхности может подниматься выше -18° С, что считается недопустимым.

     В то же время, конструкция с несущей крышей достаточно сложна и стоит на 30-40% дороже термобудки обычного типа. Поэтому в Украине выпускаются достаточно дешёвые заменители, представляющие собой напольные А-образные стеллажи для наклонной перевозки туш.

Холодильную установку лучше брать TERMO KING.CARRIER как минимум не хуже, но в обслуживании и ремонте дороже на порядок. С нижним расположением установки брать крайне нежелательно.

     Что выбрать?

     Сейчас большинство производителей изготавливает изотермические фургоны под заказ, поэтому покупатель должен чётко представлять, что ему нужно. А это, в свою очередь, зависит от характера и объёмов партий перевозимого груза.

     Конечно, лучшим выбором является термобудка со стенками максимальной толщины, которая позволит минимально использовать холодильный агрегат, а в случае его поломки обеспечит беспроблемную доставку груза в целости и невредимости. Но, в то же время, и стоит такой кузов дороже.

     Поэтому считается, что толщина стенок кузова должна соответствовать температурному режиму того груза, который намечено перевозить наиболее часто.

     Дополнительное оборудование

     Нельзя не отметить, что многие производители работают над уменьшением теплопотерь, как во время движения, так и при погрузочно-разгрузочных работах. Для этого, например, в дверном проёме устанавливают занавеску из прозрачных поливинилхлоридных пластиковых полос, таких, как используются в мясных отделах супермаркетов. Кстати, подобная система не только уменьшает теплообмен рефрижератора с окружающей средой, но и предотвращает попадание туда пыли и насекомых.

     Данные полоски могут как жёстко закрепляться в задней части кузова, так и передвигаться по штанге в поперечном направлении, а также вместе со штангой по направляющим вдоль термокузова. В поперечном сечении эти полоски плоские, но по краям имеют трубчатое сечение, чтобы предотвратить порезы о края ленты, затвердевшей при температуре -20º С.

     Кроме того, в рефрижераторах устанавливаются и термоперегородки различных типов, позволяющие поддерживать в отсеках кузова различную температуру.

Если весь объём рефрижератора заполнен однородным грузом, никакие перегородки не нужны. Но когда в машине остаётся лишь несколько поддонов мяса, холодильная установка всё равно должна работать «на полную катушку», охлаждая до -18° С весь объём кузова, расходуя при этом лишнее топливо и вырабатывая свой ресурс.

     Поэтому не удивительно, что при частичной загрузке многие пытаются сэкономить, отключая холодильник или переключая его на пониженную мощность.

     Но подобная экономия отнюдь не способствует сохранности перевозимых продуктов, и поэтому в Европе давно уже устанавливают в рефрижераторах самописцы-термографы, чтобы всегда можно было проверить температурный режим во время перевозки какой-то конкретной партии груза. У нас, правда, подобного пока не требуют, но вполне вероятно, что это произойдёт достаточно скоро. А поэтому здесь на помощь может прийти термоперегородка, отделяющая охлаждаемое пространство от остальной части кузова.

     И ещё в одном случае без подобной перегородки не обойтись: при перевозке продуктов, требующих различных температурных режимов. Например, используя термоперегородки, можно одновременно перевозить мясо, молоко и фрукты.

     Кстати, первым принял «на вооружение» такие системы польский McDonalds, который использует подобные перегородки при перевозке продуктов. При этом один и тот же рефрижератор позволяет одновременно перевозить и замороженные мясные полуфабрикаты при -18 – -20º С, и салат при температуре +4 – +6º С. Таким образом, если прежде одна машина развозила мясо, другая – булочки, а третья – салат, то теперь всё это можно сделать одним грузовиком.

     Выпускаемые термоперегородки отличаются, прежде всего, своей теплопропускающей способностью и, соответственно, ценой и сложностью установки. А подбирать соответствующие системы регулирования температуры нужно в зависимости от того, на какое расстояние (а вернее, как долго) будет перевозиться груз.

     Самая простая перегородка-занавеска используется для перевозок охлаждаемых грузов на небольшие расстояния. В качестве теплоизолирующего материала в ней использован наполнитель из полиэфирных волокон, покрытый с обеих сторон алюминиевой фольгой. Такая перегородка обеспечивает коэффициент теплопроводности 0,79 Вт/м2*К°.

     Она закрепляется внутри кузова при помощи штанг, устанавливаемых вертикально, либо горизонтально. А в транспортном положении такую перегородку-занавеску можно скрутить в небольшой рулон диаметром около полуметра.

     Терморегуляция в данном случае осуществляется естественным способом. При этом в переднюю часть рефрижератора загружают продукты, требующие большего охлаждения, а в заднюю – более теплолюбивые. Компрессор при этом охлаждает только переднюю часть, а перегородка позволяет несколько часов удерживать в задней части кузова плюсовую температуру, которая выравнивается в обеих частях кузова примерно через 8 часов.

     Такая перегородка сравнительно недорогая, но она позволяет поддерживать необходимый температурный режим лишь при перевозке грузов на достаточно небольшое расстояние.

     Для более дальних перевозок используются полужёсткие перегородки с практически таким же коэффициентом теплопередачи, как у 60-миллиметровой стенки рефрижератора (0,35 Вт/м2*К°).

     Поскольку теплозащита подобной конструкции существенно выше, в данном случае может использоваться холодильник, одновременно охлаждающий оба отсека, и обеспечивающий в каждом из них соответствующую температуру. А может охлаждаться только передний отсек. Но в этом случае термоперегородка оборудуется термостатом и встроенным вентилятором, который по мере необходимости нагнетает холодный воздух в задний «тёплый» отсек.

     Подобная перегородка дороже «занавески», и может быть как цельной, так и состоять из двух-трёх частей, включая дверь. Закрепляется она при помощи штанг и держится за счёт трения резиновых уплотнителей о стенки кузова. Такая перегородка может быть установлена водителем вручную в любой части прицепа. А при погрузочно-разгрузочных работах она поднимается и фиксируется под крышей кузова.

     И, наконец, аналогичная перегородка может иметь жёсткую конструкцию. При этом во всём остальном, кроме пружинных креплений и более высокой цены, она ничем не отличается от полужёсткого аналога.

     Правда, у жёсткой перегородки есть и недостаток: она имеет определённую толщину и в поднятом состоянии уменьшает высоту кузова. В результате, если набор поддонов рассчитан точно под высоту фургона, то он может не поместиться. В этом случае лучше подойдут съёмные перегородки.

     Кстати, существует и вариант, когда полужёсткую перегородку ставят на направляющие и снабжают пружинами, которые обычно используются только в жёстких системах. Это позволяет удешевить конструкцию, предназначенную для перевозки разнотемпературных грузов и, в тоже время, сделать её легко обслуживаемой. При этом, в качестве одного из вариантов, можно устанавливать перегородку без каких-либо отверстий, а охлаждение второго отсека обеспечивать за счёт второго рефрижератора, работающего независимо от основного.

tbncom.com

Выбираем фургон

Итак, вы решили приобрести фургон. Наверняка вы задали себе вопрос: "Какой фургон купить для работы? Какой фургон выбрать для бизнеса? Какой фургон надежнее для грузоперевозок?". Для начала определитесь, для каких целей вам нужен фургон, т.е. что конкретно вы планируете в нем перевозить. В данном разделе кратко описаны различия и предназначение фургонов различных конструкций, что поможет Вам сделать выбор кузова-фургона, лучше всего соответствующего вашим потребностям.

Виды и варианты фургонов

Промтоварный фургон

Предназначение: перевозка различных промышленных грузов.
Если к условиям перевозки груза не предъявляются особые требования, не требуется поддерживать температурный режим, режим влажности, то вам подойдет промтоварный фургон - самый простой, самый легкий и самый доступный.

Конструкция.
Стены промтоварного фургона имеют бескаркасную конструкцию. Они выполнены из гнутых панелей (изготовленных из плакированного металла), соединенных между собой. Стыки панелей имеют специальный профиль, который образует ребро жесткости, дополнительно усиленное П-образным швеллером. Промтоварные фургоны не имеют утеплителя. Для перевозки тяжелых грузов стенки фургона дополнительно усиливаются.

Изнутри.
Как правило, промтоварные фургоны внутри не имеют обшивки, только отбойные рейки. По желанию заказчика внутри промтоварные фургоны могут обшиваться фанерой 4 или 6 мм. Зачастую промтоварные фургоны с внутренней обшивкой называют мебельными.

  • Низкая цена.
  • Небольшой вес.
  • Беззаклепочное соединение панелей наружной обшивки.
  • Ремонтопригодность.
  • Законодательный запрет на перевозку продуктов питания.
  • Образование конденсата внутри фургона.

Изотермический утепленный фургон

Предназначение: перевозка продуктов питания длительного хранения.
Для перевозки пищевых продуктов, не требующих стабильного температурного режима, подойдет изотермический фургон с пенопластовым утеплителем. В этих фургонах перевозят такие продукты питания как чай, кофе, мука, сахар, рис, макароны, консервы и пр.

Конструкция.
изотермический утепленный фургон - это фактически тот же промтоварный фургон, в котором стенки и крыша утеплены пенопластом. Толщина утеплителя варьируется по желанию заказчика (от 30 до 100 мм.).

Изнутри.
Внутренняя обшивка изотермического утепленного фургона - оцинкованный стальной лист. Обшивка из оцинкованного листа позволяет проводить санитарную обработку, которая обязательна при перевозке пищевых продуктов. Возможны иные варианты обшивки по индивидуальному заказу.

  • Низкая цена.
  • Небольшой вес.
  • Беззаклепочное соединение панелей наружной обшивки.
  • Ремонтопригодность.
  • Возможность перевозки продукты питания.
  • Низкий уровень теплоизоляции.
  • Нецелесообразность установки холодильно оборудования.

Изотермический сэндвич-фургон

Предназначение: перевозка скоропортящихся продуктов питания, грузов, чувствительных к перепадам температур.
Сэндвич-фургон используются для любых грузов, при перевозке которых требуется соблюдения температурного режима. Герметичные сэндвич-фургоны работают по принципу термоса, сохраняя внутри фургона температуру и влажность независимо от внешних условий. Теплоизоляция (степень изотермичности) сэндвич-фургонов зависисит от толщины стенок. Каждой степени изотермичности соответствует свой температурный режим. Поэтому при выборе параметров изотермического сэндвич-фургона нужно учитывать требования перевозимых продуктов к температурному режиму, их состояние, а так же особенности климата в регионе перевозок. При коротком плече перевозок и благоприятных климатических условиях можно перевозить сильно замороженные грузы типа рыбы или мяса, с температурой заморозки до -20 градусов, а так же охлажденную молочную продукцию, кондитерские изделия, овощи и фрукты без использования холодильных установок.

Конструкция.
Изотермический сэндвич-фургон - это бескаркасный фургон, состоящий из 3-х или 5-тислойных сэндвич панелей. Монолитные сэндвич-панели изготавливаются из плакированного стального листа и пенополиуретана в качестве утеплителя. Пенополиуретан имеет хорошую несущую способность, в сочетании с наружными слоями обеспечивает достаточную жёсткость всей конструкции кузова без применения дополнительного каркаса. Пенополиуретан – материал, обладающий самым низким коэффициентом теплопроводности (0,035 Вт/м*К), устойчив к гниению, воздействию плесени и микроорганизмов. Толщина сэндвич-панелей соответствует степени изотермичности фургона (от 40 до 100 мм.).

Изнутри.
Внутренний лист плакированного металла сэндвич-панели это и есть стандартная внутренняя обшивка стен и потолка изотермического сэндвич-фургона. Такое покрытие имеет гигиеническое заключение о пригодности к перевозке пищевых продуктов. Наружный и внутренний слой сэндвич-панелей может быть выполнен из армированного пластика. Зачастую для перевозки замороженных продуктов пол и отбортовку фургона дополнительно обшивают рифленым алюминием с проваркой швов. Это позволяет сделать пол полностью герметичным для санитарной обработкой жидкими реагентами.

  • Небольшой вес.
  • Монолитная жесткая конструкция элементов фургона.
  • Возможность герметичного исполнения погрузочного пространства для санитарной обработки.
  • Высокие теплоизоляционные свойства.
  • Долговечность и высокая износотойкость фургона.
  • Возможность установки холодильно-обогревательного оборудования.
  • Широкий ареал климатических зон эксплуатации фургона.
  • Высокая цена по сравнению с промтоварными и утепленными фургонами.

Рефрижератор

Предназначение: перевозка скоропортящихся продуктов питания, заморозки на большие расстояния.
Рефрижератором называют изотермические фургоны с коэффициентом теплопроводности не более 0,4 Вт/м²*К, укомплектованные холодильными установками. Лучше всего для рефрижератора подходят сэндвич-фургоны. Рефрижераторы необходимы для перевозки скоропортящихся товаров (продуктов, медикаментов) со строгим соблюдением температурного режима.

Конструкция.
Передняя стенка рефрижератора усилена внутрипанельными закладными для монтажа холодильно-обогревательного оборудования. Параметры холодильной или холодильно-обогревательной установки выбираются под заданные условия эксплуатации и требования к температурному режиму внутри фургона.

Холодильно-обогревательные установки

Для поддержания требуемой температуры перевозки продукции в интервале от +20°С до –32°С в рефрижераторах используются транспортные климатические установки. Они бывают как с функцией охлаждения (холодильные установки), так и комбинированные с функцииями обогрева и охлаждения (холодильно-обогревательная установка (ХОУ). По типу привода различают два типа ХОУ: Автономные ХОУ и неавтономные ХОУ (приводом от двигателя автомобиля).

Неавтономные холодильные и холодильно-обогревательные установки (ХОУ)

Привод компрессора.
Неавтономные ХОУ - это холодильно-обогревательные установки с приводом от двигателя автомобиля. Компрессор приводной ХОУ приводится в действие через ременную передачу от коленчатого вала двигателя автомобиля, обеспечивая тем самым прокачку хладагента по системе самой приводной ХОУ. Поэтому, производительность приводной ХОУ ограничена, с одной стороны из-за необходимости ограничения отбора мощности от двигателя, а с другой стороны из-за прямой зависимости мощности компрессора от оборотов двигателя.

Предназначение.
Этот класс установок предназначен прежде всего для автофургонов, осуществляющих междугородние перевозки на малые расстояния с нечастыми открываниями дверей. ХОУ с приводом от двигателя автомобиля не рекомендуются для применения на авторефрижераторах, осуществляющих перевозку груза на дальние расстояния. Неполадки двигателя автомобиля могут послужить потерей сохранности груза, а работа двигателя на стоянках зачастую тоже может быть ограничена.

  • Относительная низкая цена.
  • Менее сложная конструкция привода.
  • Зависимость привода от двигателя автомобиля.
Автономные холодильные и холодильно-обогревательные установки (ХОУ)

Привод компрессора.
Автономные ХОУ работают независимо от двигателя автомобиля. Привод компресcора осуществляется от автономного дизельного двигателя. Компрессор автономной ХОУ имеет значительную избыточную мощность и всегда работает в самом оптимальном режиме.

Предназначение.
Универсальные ХОУ. Как правило, такие установки используются на автомобилях, совершающих дальние рейсы, либо в городских перевозках с дорожными пробками и частым открываеним дверей. Автономные ХОУ имеют самый высокий уровень надежности, точность поддержания температуры. Они незаменимы когда необходимо обеспечить стабильный температурный режим в тяжелых условиях.

  • Независимая от двигателя автомобиля работа привода.
  • Макисмальная стабильность теплового режима.
  • Высокая цена.
  • Большие размеры.

Специализированный фургон

Фургоны специального назначения, созданные для выполнения узкопрофильных задач или перевозки определенного типа грузов.

Фургон для перевозки товарных яиц

Предназначение.
Фургон предназначен дл перевозки товарных яиц при температуре окружающего воздуха от -30 °С до +35°С.

Конструкция.
Кузов фургона выполнен в виде изотермического фургона из сэндвич-панелей. Фургон-яйцевоз оснащен эффективной системой отопления и вентиляции. В нее входят автономный отопитель и блоки вытяжных и приточных вентиляторов. Распределение воздуха по объему фургона достигается засчет системы воздуховодов. Все вместе это обеспечивает в автоматическом режиме равномерный прогрев и вентиляцию, обновление воздуха внутри фургона.

Фургон для перевозки хлебобулочных изделий

Предназначение.
Фургон предназначен для перевозки хлебобулочных изделий в стандартных лотках размером 745х450 мм. при температуре окружающей среды от -40 С до +40 С и относительно влажности воздуха 80%.

Конструкция.
По конструкции, наружной обшивке, отбортовке, термоизоляции хлебные фургоны аналогичны изотермическим фургонам. Хлебный фургон имеет термоизоляцию и вентиляцию внутри кузова. Кузов хлебного фургона разделен на несколько отсеков, каждый отсек оснащен направляющими для боковой загрузки лотков и отдельной дверью.

Фургон-тушевоз

Предназначение.
Фургоны-тушевозы (мясовозы) предназначены для перевозки охлажденных мясных туш в подвешенном состоянии на крюках, расположенных на профильных направляющих.

Конструкция.
Фургон-тушевоз это авторефрижератор, выполненный из сэндвич-панелей высокой изотермичности с холодильной установкой. При этом, стены и потолок фургона-тушевоза усиливаются дополнительными закладными элементами, т.к. основная нагрузка приходится именно на потолок. Потолок фургона-тушевоза оборудован крюковой системой (направляющие и крюки) для подвеса туш. Пол фургона покрывается алюминиевым листом с обязательной проваркой швов. Это обеспеченивает высокую герметичность пола и позволяет регулярно мыть внутреннее пространство фургона-тушевоза.

Фургон для продуктов глубокой заморозки (мороженица)

Предназначение.
Фургоны-мороженицы предназначены для перевозки продуктов глубокой заморозки. К этой категории продуктов относятся замороженные мясные полуфабрикаты, замороженные овощи (овощные смеси) и, конечно же, мороженое.

Конструкция.
Фургон-мороженица это многодверный изотермический фургон из сэндвич-панелей высокой изотермичности. Для поддержания низких температур внутри кузова-фургона фургон-мороженица оборудуется холодильной установкой и эвтектическими плитами. В качестве отделки сэндвич-панелей используется армированный пластик. Внутри фургона устанавливаются съемные сетчатые перегородки, которые разделяют фургон на отсеки и препятствуют перемещению груза. Дверной проем снабжен электроподогревом в месте контакта с дверным уплотнтелем.

Фургон для перевозки бутилированной воды

Предназначение.
Фургон-водовоз используется для перевозки бутилированой воды в специальной таре. Многодверный кузов позволяет осуществлять быструю погрузку-разгрузку.

Конструкция.
Фургон для перевозки бутилированной воды это многодверный фургон из сэндвич-панелей. По заказу Фургон-водовоз может быть разделен перегородками на несколько отсеков. Каждый отсек оборудован отдельными боковыми дверьми с обеих сторон. Боковая загрузка обсепечивает легкость загрузки и разгрузки. Разделительные перегородки с направляющими рейками препятствуют перемещению груза внутри фургона-водовоза. Размеры и конструкция отсеков позволяют устанавливать специальные многоуровневые стеллажи для перевозки бутылей с водой. Пол автофургона с полиуретановым покрытием и абразивной крошкой оборудован полозьями и ограничителями для фиксации стеллажей.

Фургон для перевозки бахчевых культур

Предназначение.
Фургон предназначен для перевозки бахчевых культур (арбузы, дыни, тыквы, кабачки).

Конструкция.
Фургон для перевозки бахчевых культур по конструкции представляет собой усиленный промтоварный или изотермический утепленный фургон. Для усиления жесткости конструкции стыки панелей фургона-арбузовоза дополнительно усилены П-образным профилем. Внутри фургон-арбузовоз обшивается 9-мм ламинированной фанерой. Для циркуляции воздуха внутри фургона передняя стенка и задние распашные двери оборудованы вентиляционными люками.

Фургон-автолавка для выездной торговли

Предназначение.
Фургон-автолавка используется для организации передвижных пунктов быстрого питания и выездной торговли продуктами и промышленными товарами. Фургоны-автолавки востребованы на ярмарках, рынках и в жилых районах с невысокой плотностью населения.

Конструкция.
Фургоны-автолавки для выездной торговли изготавливаются на основе изотермических утепленных и сэндвич-фургонов. В стандартном исполнении фургон оборудуется витриной и задней одностворчатой дверью. Для остекления устанавливаются стеклопакеты. Внутри фургона-автолавки устанавливается различное оборудование и мебель согласно индивидуального технического задания. Это могут быть холодильники, мойки, печи, вытяжки, различные шкафы, электрооборудование и т.п.

Фургон для перевозки животных

Предназначение.
Специализированные фургоны для перевозки лошадей, крупного и мелкого скота (свиней и т.д.).

Конструкция.
Фургоны для перевозки животных могут быть изготвлены на основе промтоварного фургона (коневоз), либо иметь каркасную конструкцию с обшивкой (свиновоз). В зависимости от вида перевозимых животных фургон-скотовоз оборудуется трапами для схода животных (коневоз, крупный скот), либо подъемными гидробортами (мелкий скот), может быть одно- и двухуровневый. Внутри фургона для перевозки животных устанавливаются различные перегородки для формирования отсеков и спенциализированное оборудование согласно индивидуального технического задания.

Аварийно-ремонтная машина (техпомощь)

Предназначение.
Специализированные фургоны для различного аварийного и текущего ремонта, проведения спасательных работ, в качестве бытовки, передвижной лаборатории, вахтового автобуса.

Конструкция.
В основе конструкции кузова-фургона аварийно-ремонтных машин используются изотермические утепленные или сендвич-фургоны. Отличительной особенностью этих специальных фургонов является наличие дополнительных дверей, люков, окон, внутренних перегородок, отсеков, различного оборудования и других специализированных элементов. Подобные фургоны изготавливаются и укомплектовываются по индивидуальному техническому заданию для выполнения конкретных задач.

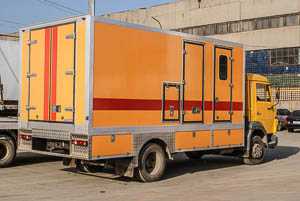

Мобильный жилой модуль «Охотник» | Мобильный офис

Предназначение.
Специализированные автофургоны для автономного проживания нескольких человек в любых внешних условиях, для развертывания мобильного офиса на выставках и в полевых условиях.

Конструкция.
Фургоны-жилые модули изготавливаются на основе изотермического сэндвич-фургонов. Основные отличия этого типа фургонов - наличие жилых отсеков, оборудованных спальными местами, кухней, санузлами, системами обогрева, вентиляции, водоснабжения и прочими элементами автономного жизнеобеспечения. Оборудование таких фургонов подбирается индивидуально согласно техническому заданию заказчика.

autofurgon.net

Особенности конструкции изотермических и рефрижераторных фургонов – Основные средства

    Термином «автофургон» или «автомобильный фургон» называют целый ряд транспортных средств, представляющих собой закрытый грузовой кузов с жесткими стенками и крышей на автомобильном шасси (или на шасси прицепа/полуприцепа), которые можно разделить на несколько классов:<
  • промтоварные или мебельные фургоны, т. е. «будки» без теплоизоляции, обеспечивающие защиту только от неблагоприятных окружающих условий и атмосферных осадков, сюда же с определенными оговорками можно отнести «специализированные» фургоны, предназначенные для узкоспециальных целей, например, вахтовки, передвижные ремонтные мастерские, хлебные и т. п.;
  • изотермические, т. е. фургоны с теплоизоляцией;
  • рефрижераторы – фургоны с теплоизоляцией, оснащенные холодильным оборудованием, которое способно поддерживать в фургоне заданные отрицательные температуры. Существуют и так называемые «эвтектические» фургоны, представляющие собой разновидность рефрижераторных. Такие фургоны оборудованы «аккумуляторами холода». Во время стоянки автомобиль подключается к электросети 220/ 380 В для их «зарядки» (намораживания). Во время развозки продукции холодильная установка не включается, стабильность температуры внутри фургона обеспечивается заранее замороженными эвтектическими модулями;
  • цельнометаллические фургоны, у которых грузовой отсек и кабина представляют собой единый кузов и которые в зависимости от наличия или отсутствия утепления грузового отсека и холодильного оборудования в нем можно отнести к любому из трех вышеназванных классов.

Как видим, тема чрезвычайно обширная и непростая, поэтому в данной статье мы сосредоточимся в основном на вопросе выбора изотермических и рефрижераторных фургонов, оставив рассмотрение прочих разновидностей автофургонов на будущее.

Вопросы выбора шасси мы также не будем рассматривать, поскольку это отдельная и тоже очень обширная тема.

Назначение, грузоподъемность и вместимость

Условия транспортировки. Если груз должен перевозиться при определенной температуре в течение непродолжительного времени, за которое температура груза внутри фургона не успеет приблизиться к температуре наружного воздуха, используют изотермический фургон. Если же температура груза должна быть строго определенной сколь угодно длительное время, например, при дальних перевозках замороженных продуктов, потребуется рефрижератор.

Следует сразу четко определиться, для чего будет использоваться фургон, и выбирать фургон в соответствии с назначением. Переоборудовать готовый неразборный фургон для иного применения практически невозможно и нерационально. Так, например, если на изотермический фургон впоследствии установить рефрижераторную установку, ее веса могут не выдержать потолок и стенки фургона, циркуляция воздуха внутри фургона будет неправильной, увеличится габаритная высота фургона и т. п. Промтоварный фургон с теплоизоляцией из пенопласта не сможет выполнять роль термоизолированного, так как обладает слишком высоким коэффициентом теплопроводности. Исключением здесь могут быть только фургоны модульной конструкции, состоящие из отдельных демонтируемых компонентов. Модульные фургоны можно переоборудовать – устанавливать дополнительные двери, менять конструкцию бортов и т. д., такие работы обычно выполняет производитель фургона или его дилер.

Следует учитывать, что фургоны не предназначены для перевозки насыпных грузов, и если перевозить в изотермическом фургоне арбузы или картофель навалом, под действием дорожной тряски груз начнет давить на стенки, и они могут деформироваться. Решением в этом случае будет применение тары для насыпного груза.

Грузоподъемность, вместимость. Когда тип фургона выбран, необходимо определиться с количественными характеристиками. Например, если фургон будет развозить мелкие партии грузов в городе, он должен быть небольшим и маневренным. Фирма-производитель сможет выполнить практически любой заказ «за ваши деньги» и собрать для вас любой фургон, но надо помнить, что основная нагрузка от фургона приходится на заднюю ось и ее нельзя перегружать. То же относится и к заднему свесу – не следует делать его слишком большим. Обратите особое внимание на полезную грузоподъемность фургона, сравните ее с грузоподъемностью шасси, прикиньте, сколько «съедает» сам фургон.

С каркасом или без каркаса?

Изотермические и рефрижераторные фургоны могут иметь каркасную или бескаркасную конструкцию.

Каркасная конструкция – самая простая в изготовлении и дешевая, а потому каркасные фургоны достаточно распространены. В основе ее – каркас из металлического профиля (реже – из дерева), к которому прикрепляются листы наружной и внутренней обшивки, между листами обшивки закладывается теплоизоляционный материал. Поскольку материал каркаса не является термоизолятором, главным недостатком такой конструкции как раз и является наличие каркаса, по которому, а также по местам соединения компонентов конструкции – обшивки, термоизолятора и каркаса происходит теплообмен между пространством внутри фургона и окружающей средой – это так называемые «тепловые мостики» или «мостики холода». В результате коэффициент теплопередачи фургона получается гораздо хуже, чем у применяемого теплоизолирующего материала. Со временем в эксплуатации места соединения «расшатываются» и теплообмен увеличивается, т. е. теплоизолирующие характеристики фургона становятся еще хуже. Кроме того, фургоны каркасной конструкции имеют довольно высокую массу.

Бескаркасная технология считается более современной и прогрессивной. Фургоны, изготовленные по бескаркасной технологии, обладают существенным лучшими теплоизоляционными характеристиками и значительно легче каркасных. Фургон изготавливается из монолитных «сэндвич»-панелей, конструкции которых мы рассмотрим ниже. Стыки между панелями уплотняют прокладочным материалом, специальными герметиками и клеем. При качественном исполнении соединений бескаркасные конструкции служат дольше каркасных.

Конструкция панелей

Как известно, «сэндвич»-панели обычно состоят из 3...5 слоев.

    Наружная и внутренняя обшивка. Желательно, чтобы обшивка была цельной, из единого листа, каждый стык – это «тепловой мостик», который по мере эксплуатации только увеличивается. Если швы все же имеются, они должны быть надежно загерметизированы и закрыты накладкой (нащельником). Обшивка может быть выполнена из следующих материалов:
  • оцинкованного стального листа с полимерным или эмалевым покрытием, недостаток стального листа – недостаточная ширина полосы (не более 1250 мм), поэтому панели получаются с горизонтальным стыком (швом), скрепленные замком;
  • плакированного стального листа;
  • нержавеющей глянцевой стали;
  • пластика (в том числе армированного), этот материал отличается высокой прочностью, долговечностью и не нуждается в окраске; недостаток – под пластик подкладывается фанера для увеличения прочности и жесткости, панель получается пятислойной и несколько тяжелее трехслойных, зато ширина пластика может быть практически любой и панели получаются без горизонтального шва;
  • ламинированной влагостойкой фанеры, покрытой полимерной пленкой, устойчивой к атмосферным воздействиям; дополнительное преимущество фанеры – теплоизоляционные свойства, фанера более устойчива к механическим повреждениям, чем тонколистовой металл, однако эпоксидной смолой пропитывают только верхние слои фанеры, поэтому при интенсивной эксплуатации в условиях повышенной влажности фанера начинает покрываться темными пятнами от воды и даже отслаиваться;
  • плакированного алюминия;
  • ячеистого алюминия (хорошо скрадывает вмятины).

Способ окраски или покрытия. В условиях современного города агрессивное коррозионное воздействие среды настолько велико, что недостаточно защищенные стальные детали начинают корродировать через два-три месяца после изготовления, просто находясь на складе, еще до начала эксплуатации.

Самый дешевый вариант покрытия – лакокрасочное, но его недостаток – невысокая прочность и надежность, оно растрескивается на морозе, отслаивается, осыпается, а потому требует регулярного подкрашивания, имеет не лучший внешний вид. Современные автоэмали – недорогой и более стойкий вариант.

Цинковое покрытие не требует подкрашивания, но его надежность и стойкость в значительной степени зависят от толщины слоя и точности соблюдения технологии. Оцинковка низкого качества может отслаиваться и привести к появлению ржавчины. Одно из лучших – цинковое покрытие стали горячим способом. В обезжиренную оцинкованную сталь впекается полимер, и все покрывается лаком. Такую обшивку называют плакированным металлом. Матовая поверхность не бликует, а белый цвет идеален для нанесения рекламы. Этот материал имеет очень высокие антикоррозионные показатели, устойчив к действию химикатов. Его недостаток – высокая стоимость.

Порошковая окраска стали не боится воздействия солей, влаги, имеет высокую механическую прочность: менее подвержена сколам и царапинам, обеспечивает высокую степень антикоррозионной защиты и превосходный внешний вид.

Теплоизоляционный материал. Толщина теплоизолирующего слоя обычно составляет от 25 до 100 мм, но может быть и больше. Толщина теплоизолированной панели, конечно, зависит от характеристик термоизолятора и необходимого температурного режима при перевозке груза. Для теплоизоляции фургонов используют два материала: пенополистирол и пенополиуретан, оба относятся к классу пенопластов.

На практике чаще всего пенопластом называют полистирольный пенопласт, или пенополистирол, который является наиболее распространенным теплоизоляционным материалом. Это недорогой, экологически чистый (при комнатной температуре не выделяет вредных испарений), влагонепроницаемый материал, твердая легкая пена с замкнутыми порами и определенной несущей способностью (демонстрирует превосходную сопротивляемость при равномерных механических нагрузках как на растяжение, так и на сжатие), поэтому слой пенополистирола придает дополнительную жесткость стенке фургона. Наглядной иллюстрацией механических свойств пенополистирола является его широкое использование при строительстве взлетно-посадочных полос. Коэффициент теплопроводности – 0,03...0,045 Вт/(м2.К). Он способен выдерживать кратковременное воздействие низких (предел –180 °С) и высоких (+95 °С) температур.

Пенополистирол – долговечный материал, в зависимости от условий его срок службы может доходить до 50...60 лет, т. е. хватит с запасом на весь срок службы фургона. Пенополистирол не подвержен гниению и не создает условий для образования плесени, устойчив к действию воды, не теряет своих свойств при воздействии слабых растворов кислот, щелочей и солей. Однако он разрушается под воздействием некоторых технических жидкостей, таких как ацетон, бензол, дихлорэтан и их паров.

Существенный недостаток пенополистирола – его горючесть. Однако он воспламеняется только при непосредственном контакте с открытым огнем: температура возгорания практически в два раза выше, чем у древесины, при температуре +80 °С начинает тлеть, воспламенение открытого материала может произойти от пламени спичек, паяльной лампы, искр автогенной сварки. Пенополистирол не горит без доступа воздуха, в замкнутом пространстве (в «сэндвич»-панелях), он не воспламеняется от раскаленного железа, горящей сигареты и искр, возникающих при резке стали. Самопроизвольно не воспламеняется при хранении с соблюдением правил пожарной безопасности. Горит с выделением большого количества теплоты и дыма. Продукты горения токсичны (главным образом – углекислый газ СО). Под воздействием тепла, света, а также вибраций и ударов макромолекулы полистирола разрушаются, в результате его химико-физические и эксплуатационные свойства ухудшаются.

Пенополиуретан – более современный теплоизолятор. Его коэффициент теплопроводности 0,024...0,035 Вт/ (м2.К), у него отличная адгезионная (не требует применения клея для адгезии к металлу, древесине) и несущая способность. Температурный диапазон эксплуатации – от –250 до +180 °С. Является гидроизоляционным материалом. Срок службы – не менее 15 лет. Под воздействием ультрафиолетового излучения пенополиуретан разлагается и теряет свои свойства (превращается в труху). Чтобы этого произошло, необходимо прямое воздействие солнечного излучения. В «сэндвич»-панелях это абсолютно исключено. Пенополиуретан устойчив к воздействию слабокислотных осадков и промышленных углеводородов и менее горюч по сравнению с пенополистиролом.

Сравнение обоих материалов. Теплоизолирующие свойства пенополиуретана выше, чем пенополистирола, поэтому для создания эквивалентной теплоизоляции слой пенополистирола получается толще на 25...40% по сравнению со слоем пенополиуретана. Температурный диапазон эксплуатации у пенополиуретана шире, чем у пенополистирола. Оба материала впитывают незначительное количество воды (0,04...0,05%). Применение каждого из них определяется технологией производства «сэндвич»-панелей, используемой производителем. Пенополистирол используется в виде готовых плит, которые разрезают по нужному размеру и склеивают в несколько слоев под давлением (так называемая технология «вакуумного склеивания»). Пенополиуретан производится в ходе изготовления «сэндвич»-панелей из жидких компонентов на специальной установке, в результате формируется монолитный изоляционный слой, который благодаря адгезионной способности пенополиуретана без клея надежно скрепляется с обшивкой («заливная» технология).

Панели с пенополистиролом несколько дороже пенополиуретановых, так как технология производства пенополистироловых панелей дороже.

Закладные элементы. В панель могут быть включены закладные элементы для крепления панелей между собой (что нежелательно) и для монтажа прочих компонентов фургона. Важно, чтобы монтаж рефрижераторной установки был предусмотрен изготовителями фургона заранее и для ее крепления в соответствующие панели (крыши или передней стенки) были заложены усиливающие детали, которые в дальнейшем не дадут крыше или стенке деформироваться под тяжестью рефрижератора.

Прочие компоненты

Пол. Если потолок изотермического фургона принципиально не отличается по конструкции от стенок, то к полу предъявляются особые требования, потому что на нем держится вся конструкция, груз и ведутся погрузочно-разгрузочные работы. Плита пола устанавливается на подрамник (или надрамник, основание), представляющий собой две продольные металлические или деревянные балки, опирающиеся на лонжероны шасси. Между балками могут быть проложены усиливающие пол поперечины. Деревянные балки легче, но менее надежны и долговечны. Возможен монтаж плиты пола без подрамника непосредственно на специальное шасси. Иногда, чтобы облегчить шасси для рефрижераторов, конструкцию делают полурамной. Ее главный недостаток – возможность появления трещин на стыке рамы с седельной площадкой.

Пол имеет такую же теплоизоляцию, как и стенки, но прочность пола на прогиб должна быть значительно выше, чем стенок, а его внутреннее покрытие рассчитывается на соприкосновение с грузами, колесами погрузочной техники и обувью людей. Иногда в конструкцию панели пола входят внутренние ребра жесткости из деревянных брусков или полос фанеры, поставленных «на ребро». Такие ребра ухудшают теплоизоляционные свойства панели.

В качестве внутреннего покрытия используются так называемый «наливной пол» – нескользящее покрытие из полиуретана с кварцевым песком, а также оцинкованная или крашеная сталь, рифленый стальной или алюминиевый лист, ламинированная бакелитовая фанера.

Наружное покрытие пола должно защищать от атмосферных воздействий. Для этого применяют пластик или оцинкованную сталь. Многие фирмы предлагают как опцию антикоррозионную обработку подрамника и нижней части фургона. Рекомендуется выполнить «антикор», затраты окупятся.

Двери. Задние двери обычно двух- или четырехстворчатые распашные, также имеют многослойную конструкцию с термоизоляцией (часто двери даже толще, чем панели стенок). Двери должны плотно прилегать друг к другу, могут использоваться двух- и трехлепесковые резиновые уплотнения, и, конечно, чем ниже будет температура в фургоне, тем надежнее должны быть уплотнения. Рекомендуется выбирать двери с двумя штанговыми запорами, а не с одним. Закрытые двери должны упираться в порог пола, что увеличивает жесткость конструкции, предотвращает разбалтывание дверей при движении и попадание воды и грязи в фургон. Двери должны фиксироваться в открытом положении. Петли должны иметь большую площадь соприкосновения с поверхностью двери. Оси дверных петель должны быть защищены так, чтобы их невозможно было выбить и снять дверь. Окантовка дверного проема может быть выполнена из нержавеющей или оцинкованной стали. Окантовка, особенно ее нижняя часть, подвергается усиленному механическому воздействию при погрузочно-разгрузочных работах, поэтому к ней предъявляют особые требования по корррозионной стойкости и механической прочности покрытия. Лучшим вариантом по этим критериям считается нержавеющая сталь. От попадания влаги в фургон защищает противоосадковый козырек над дверью.

Обрамление. Использование для скрепления панелей закладных металлических деталей и шурупов крайне нежелательно, поскольку они являются «тепловыми мостиками». К тому же при движении автомобиля от вибрации отверстия для болтов в панелях разбиваются и крепление ослабевает. Лучше, если конструкция скрепляется наружным и внутренним обвязочным уголком из нержавеющей стали, алюминия или полимера. Металлические уголки могут иметь анодированное антикоррозионное покрытие или порошковую окраску.

Фурнитура. Запирающие штанги, упоры, петли, замки и ручки на фургон, заклепки, болты и шурупы могут быть отечественными, китайскими, турецкими, итальянскими и др., изготавливаются из нержавеющей или оцинкованной стали. Неплохой вариант – турецкая фурнитура, ее цена и качество где-то между отечественной и итальянской. Для высококачественных фургонов и фурнитура, конечно, должна быть итальянской, чтобы не портить общий вид.

Дополнительное оборудование

Работа холодильного агрегата рефрижератора должна обеспечивать необходимые температурные параметры в кузове полуприцепа в течение не менее 12 часов без проведения дополнительного обслуживания установки.

Изотермические фургоны могут также использоваться не только для перевозки охлажденных продуктов, но и таких, которые должны перевозиться при положительных температурах. В таких случаях фургон может оснащаться автономным отопителем.

В качестве дополнительного оборудования обычно предлагаются плафоны освещения внутри с выключателем в кабине или возле дверей фургона, внутренние перегородки, гидроборт и т. д.

Факторы, по которым оценивается фургон

    Напомним еще раз, на что рекомендуется обратить внимание при выборе автофургона:
  • прочность конструкции;
  • герметичность;
  • коэффициент теплопередачи;
  • масса фургона;
  • внешний вид;
  • наличие дополнительного оборудования;
  • условия продажи, послепродажного обслуживания и гарантийные обязательства.

Заметим, что для внутригородских перевозок все популярнее становятся цельнометаллические фургоны, а фургоны-«будки» в основном используют для дальних перевозок.

os1.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
