Новые полноприводные грузовики Урал-М
Сохраняя традиционные преимущества легендарного бренда – уникальную проходимость и высокую функциональность, грузовики «Урал-М» обладают повышенной надежностью и комфортом, улучшенной управляемостью и эксплуатационной эффективностью.
Семейство «Урал М», разработанное на базе серийных шасси «Урал-4320», включает в себя гамму автомобилей с колесными формулами 4х4 и 6х6 как в традиционном капотном, так и в бескапотном исполнении. В конструкцию автомобилей «Урал-М» при разработке внедрено около 50 изменений и технологических улучшений.
Мощность и экономичность
- Максимально допустимая нагрузка на передний мост автомобиля увеличена с 5,3 т до 6,5 т, а грузоподъемность шасси – с 12 до 13 т. Полная масса автомобиля может достигать 22,5 т, полная масса автопоезда – 38 т.
- Автомобили семейства могут оснащаться рядными шестицилиндровыми двигателями ЯМЗ-536 «Евро-4» мощностью от 240 до 312 л.с. с различными вариантами коробок передач – модернизированными пятиступенчатыми ЯМЗ-1105 и девятиступенчатыми ZF 9S1310TO. На автомобили также может устанавливаться V-образный шестицилиндровый двигатель ЯМЗ-65654 «Евро-4» мощностью 230 л.с.
- Благодаря модернизации раздаточной коробки увеличен входной крутящий момент в 1,4 раза.
- Средний расход топлива снижен на 8%.
Надежность
- На шасси автомобиля установлена усиленная рама для длиннобазовых версий.
- Модернизация мостов, направленная на повышение долговечности узлов, позволила увеличить их ресурс.
- Применение в бортовой сети современных герметичных разъемов Tyco и AMP, а также хомутов повышенной прочности и износостойкости Schlemmer и Hellermann гарантирует надежность соединения и безотказный электрический контакт, повышение безопасности при эксплуатации автомобиля, исключение потерь мощности в сети.
- На автомобилях установлены карданные валыс новой конструкцией, которая позволяет увеличить практически в два раза передаваемый крутящий момент и значительно увеличить долговечность карданной передачи.
Комфорт
- Удобство управления автомобилем и его системами обеспечивает улучшенная эргономика рабочего места.
- Повышено удобство входа и выхода из кабины.
- Электронная комбинация приборов способствует улучшению восприятия информации водителем.
Управляемость и безопасность
- Рулевое управление: на автомобилях модернизированного семейства установлен рулевой механизм RBLинтегрального типа со встроенным гидроусилителем. Это позволило снизить усилия на рулевом колесе, повысить надежность управления и безопасность транспортного средства, сократить затраты на техническое обслуживание и ремонт.
- Пневмопривод управления раздаточной коробкой и стояночной тормозной системой обеспечивает улучшение эргономики и повышение надежности системы.
- На автомобилях «Урал-М» внедрена полностью пневматическая тормозная система с компонентами WABCO, обеспечивающая высокую безопасность движения, улучшенные показатели надежности и эффективности.
- Блокировка межколесного дифференциала среднего и заднего мостов с пневмоприводом включения, которая позволяет проходить самое тяжелое бездорожье, теперь устанавливается в базовой комплектации на всех автомобилях семейства. Для увеличения запаса хода на большинстве модификаций в базовой комплектации предусмотрена установка дополнительного топливного бака.
Улучшенные потребительские свойства и параметры надежности семейства «Урал-М» позволяют обеспечить снижение стоимости владения автомобилем. Периодичность технического обслуживания увеличена до 15 тыс. км. Гарантийный период расширен до двух лет или 100 тыс. км пробега.
Бортовой автомобиль на шасси «Урал-4320-4972-82» (6х6) с краново-манипуляторной установкой применяется для транспортировки грузов весом 7,7 т, длина бортовой платформы – 6,09 м. Автомобиль оснащен краново-манипуляторной установкой с гидравлической лебедкой и тросовой подвеской крана, что позволяет точнее позиционировать груз, вылет стрелы – 18,8 м. Сочетание кранового механизма и грузовой платформы позволяет увеличить эффективность и интенсивность использования техники.
Седельный тягач «Урал-44202-3511-82» (6х6) с краново-манипуляторной установкой позволяют эффективно использовать его как в условиях бездорожья, так и на дорогах общего пользования. Установка ИМ-320 обладает высокой грузоподъемностью. Грузоподъемность стрелы на максимальном вылете составляет 1,8 т, максимальный вылет стрелы – свыше 14 м, максимальная высота подъема груза – около 18 м, максимальная глубина опускания – свыше 9 м.

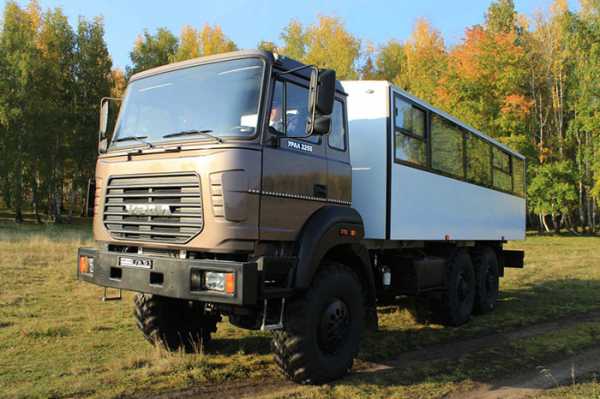

Вахтовый автобус «Урал-3255-3013-79» (6х6) с улучшенными потребительскими свойствами – в бескапотном исполнении с усовершенствованным кузовом-фургоном. Машина предназначена для перевозки пассажиров и вахтовых бригад по всем видам дорог и местности. При производстве кузова-фургона применена технология вклеиваемых стекол и метод холодного натяжения наружных панелей, что позволяет усилить герметичность соединений кузова, увеличить его антикоррозийную стойкость и прочность. Салон низкопольного кузова-фургона рассчитан на 22 посадочных места. Сиденье водителя – на пневмоподвеске, раздаточная коробка – с электропневмоуправлением.
Автотопливозаправщик на шасси «Урал-5557-4112-80» (6х6) предназначен для транспортировки, кратковременного хранения и заправки светлыми нефтепродуктами различных механизмов и машин. Цистерна автомобиля – двухсекционная, вместимость – 11 куб. м, время заполнения одной секции – 15 мин. Для обеспечения безопасной и комфортной работы водителя в автомобиле установлены пневмосиденья, зеркала с электроподогревом, проблесковый маячок на крыше, подогрев топливных фильтров и топливозаборника.
gredx.ru
Бескапотный Урал 4320 — Уральский Завод Спецтехники
Код модели: 15477
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Шасси Урал 4320-4972-82Е5
6х6, двигатель ЯМЗ-53613-10 (ЕВРО-5, 312 л.с.), г/п 12,5 т., коробка передач ZF9, баки 210+300 л, ДОМ, ДЗК, спальное место, задний свес удлинен на 333 мм
Показать все модификации Шасси Урал 4320 с бескапотной кабиной в наличии
Варианты модификаций шасси Урал 4320 с бескапотной кабиной
Модификация | Г/п, тонн | Спальное место | Модель двигателя | Мощность двигателя, л.с. | Коробка передач | Шины* | Особенности |
---|---|---|---|---|---|---|---|
4320-4951-80Е5 | 12,5 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 425/85 R21 | Длиннобазовое шасси, без ДЗК |
4320-4952-80Е5 | 12,5 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 425/85 R21 | Длиннобазовое шасси, ДОМ, без ДЗК |
4320-4971-80Е5 | 12,5 | + | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 425/85 R21 | Длиннобазовое шасси, ДЗК, задний свес удлинен на 333 мм |
4320-4972-80Е5 | 12,5 | + | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 425/85 R21 | Длиннобазовое шасси, ДОМ, ДЗК, задний свес удлинен на 333 мм |
4320-4151-81Е5 | 7,3 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 14.00-20 | Без ДЗК, без отборов мощности |
4320-4152-81Е5 | 7,3 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 14.00-20 | ДОМ, без ДЗК |
4320-4156-81Е5 | 7,3 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 14.00-20 | ДОМ усиленный, без ДЗК |
4320-4512-81Е5 | 7,3 | + | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 14.00-20 | ДОМ, ДЗК |
4320-4516-81Е5 | 7,3 | + | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 14.00-20 | ДОМ усиленный, ДЗК |
4320-4521-81Е5 | 7,3 | + | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 14.00-20 | КОМ с насосом НШ-32У3Л, ДЗК |
4320-4121-81Е5 | 7,3 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 14.00-20 | КОМ с насосом НШ-32У3Л, без ДЗК |
4320-4951-82Е5 | 12,5 | — | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 425/85 R21 | Длиннобазовое шасси, без ДЗК, задний свес рамы удлинен на 333 мм |
4320-4952-82Е5 | 12,5 | — | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 425/85 R21 | Длиннобазовое шасси, ДОМ, без ДЗК, задний свес рамы удлинен на 333 мм |
4320-4971-82Е5 | 12,5 | + | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 425/85 R21 | Длиннобазовое шасси, ДЗК, спальное место, задний свес удлинен на 333 мм |
4320-4972-82Е5 | 12,5 | + | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 425/85 R21 | Длиннобазовое шасси, ДОМ, ДЗК, спальное место, задний свес удлинен на 333 мм |
4320-4976-82Е5 | 12,5 | + | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 425/85 R21 | Длиннобазовое шасси, ДОМ усиленный, ДЗК, спальное место, задний свес удлинен на 333 мм |
4320-4996-82Е5 | 12,5 | — | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 425/85 R21 | Длиннобазовое шасси, КОМ, ДОМ усиленный, без ДЗК, задний свес рамы удлинен на 333 мм |
* Модели шин: 425/85 R21 (КАМА-1260, Бел-1260, О-184), 14.00-20 (ОИ-25)
Для всех типов модификации шасси Урал 4320:
- Колесная формула 6х6
- Предпусковой подогреватель 14ТС-10Е4
- Топливный бак 300+210 литров
- Пневматический привод тормозной системы
- Пневматический привод управления стояночным тормозом
- Пневматический привод управления раздаточной коробки
- Блокировка межколесного дифференциала
- Блокировка межосевого дифференциала
- Антиблокировочная система тормозов
- Система «Эра-Глонасс»
- Ремни безопасности
- Выводы на прицеп и буксирный прибор, централизованную систему накачки шин
Расшифровка условных обозначений:
ДЗК – держатель запасного колеса
КОМ — коробка отбора мощности
ДОМ – дополнительный отбор мощности
Указанные технические характеристики имеют информационный характер и могут быть изменены производителем
Силовые агрегаты
Двигатель ЯМЗ 53613-10 | |
---|---|
Тип двигателя | Четырехтактный с воспламенением от сжатия |
Количество и расположение цилиндров | 6, рядное |
Рабочий объем цилиндров, см3 | 6650 |
Степень сжатия | 17,5 |
Максимальная мощность, кВт | 228 (312 л.с.) |
Максимальный крутящий момент, Н·м | 1221 |
Топливо | Дизельное |
Двигатель ЯМЗ 53623-10 | |
---|---|
Тип двигателя | Четырехтактный с воспламенением от сжатия |
Количество и расположение цилиндров | 6, рядное |
Рабочий объем цилиндров, см3 | 6650 |
Степень сжатия | 17,5 |
Максимальная мощность, кВт | 200,7 (275 л.с.) |
Максимальный крутящий момент, Н·м | 1161 |
Топливо | Дизельное |
Шасси Урал 5557
6х6, двигатель ЯМЗ-65674 (ЕВРО-5, 230 л.с.), г/п 12,0 т., коробка передач ЯМЗ-2361, баки 210+180 л, ДОМ, ДЗК
В наличии 1 шт.
Шасси Урал 4320
6х6, двигатель ЯМЗ-65674 (ЕВРО-5, 230 л.с.), г/п 6,9 т., коробка передач ЯМЗ-2361, баки 300+180 л, ДОМ, ДЗК
Ожидается 4 шт.
uzst.ru
Обновленная линейка семейства полноприводных автомобилей Урал-М
Обновленная линейка семейства полноприводных автомобилей Урал-М разработана на базе серийно выпускаемых моделей АЗ «Урал».Конструктивные изменения и модернизация распространились на модельный ряд:
- шасси автомобилей для изготовления спецтехники,
- самосвальных автомобилей,
- бортовых автомобилей,
- седельных тягачей,
- вахтовых автобусов.
Большое внимание было уделено эргономике и комфорту водителя. Изменение пространственного положения рулевой колонки, педального узла и рычага КПП относительно водительского кресла позволило добиться максимально комфортного управления автомобилем. Новые модели автомобилей Урал оснащаются подрессоренными сиденьями GRAMMER. Подрессоренные сиденья эффективно гасят вибрацию и имеют широкий диапазон регулировок, что позволяет настроить их максимально удобно. Сиденья оснащены трехточечным ремнем безопасности. Он сочетает в себе плечевой и поясной ремни, но при этом представляет из себя единственный отрезок ремня, по которому перемещается пряжка, что обеспечивает удобство пристегивания или отстегивания. При аварии усилие торможения распределяется по значительной поверхности груди, плеч и бедренного пояса, что значительно облегчает перенесение соударения. Трехточечные ремни дополнительно предотвращают проскальзывание туловища под лямкой ремня, что делает их более эффективными. Спальное место в кабине водителя выполнено в виде откидной полки. Фиксация в поднятом положении осуществляется при помощи текстильных лент. Свободное пространство под спальным местом, можно использовать для хранения личных вещей либо принадлежностей необходимых в дороге. На боковых панелях кабины размещены кармы для бумаг и мелких принадлежностей и держатели для бутылок с водой. Внутреннее освещение кабины осуществляется от светодиодных плафонов, обеспечивающих достаточное освещение в темное время суток. Дополнительный комфорт при движении создает подвеска кабины состоящая из четырех амортизирующих элементов. Такой тип подвески кабины обеспечивает наибольшую плавность и эффективное гашение колебаний при движении по бездорожью. Для сохранения комфортных условий при эксплуатации в условиях отрицательных температур, кабина автомобиля в базовой комплектации утеплена со стороны моторного отсека и проклеена изнутри теплосберегающим материалом. Отопление осуществляется от системы охлаждения ДВС, во время стоянки с неработающим двигателем, обогрев салона осуществляется так же от системы охлаждения двигателя, где нагрев охлаждающей жидкости осуществляется предпусковым подогревателем. Предпусковой подогреватель гарантирует запуск мотора автомобиля при низкой температуре (до -45°C), продлевает ресурс двигателя, т.к. позволяет исключить холодный запуск двигателя автомобиля. Также подогреватель обеспечивает обогрев салона автомобиля при не работающем двигателе. ПЖД может работать совместно с двигателем автомобиля, что повышает эффективность системы отопления транспортного средства.
Обзор дороги в темное время суток обеспечивают фары головного света. Отличительной особенностью элементов освещения дороги Урал-М является прозрачный элемент фар, изготовленный из стекла. Стекло в отличие от пластика не мутнеет со временем и не зашаркивается, что влияет на качество освещения.

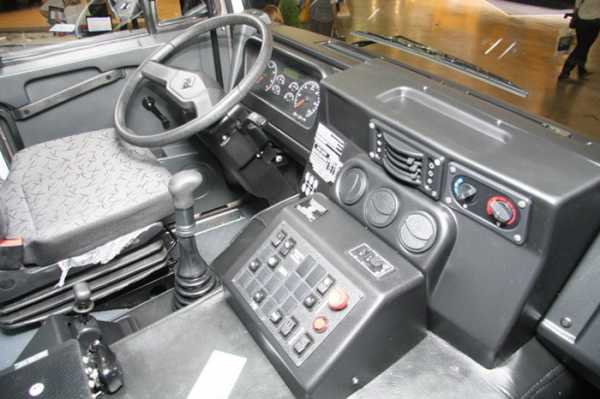

Помимо прочего в автомобилях Урал-М устанавливается новый щиток приборов с комбинацией контрольных индикаторов и монохромным жидкокристаллическим дисплеем, отображающим информацию диагностических систем автомобиля, обеспечивающих контроль и своевременное выявление неисправностей. Также грузовые автомобили Урал-М оснащены счетчиком моточасов.
Сравнительная таблица
|
Для производства линейки двигателей серии ЯМЗ-530 был построен новый завод ЯМЗ. Это новое предприятие, по уровню технологической оснащенности и автоматизации производства не уступающее лидерам мирового автопрома. На автомобили нового модельного ряда устанавливаются модификации нового двигателя ЯМЗ-536 мощностью 312 л.с. Новый модернизированный двигатель отличается повышенной надежностью, увеличенным ресурсом и улучшенными показателями топливной эффективности. Модернизированные двигатели, устанавливаемые на новые модели автомобилей Урал, имеют гарантийный срок эксплуатации 36 месяцев без ограничения пробега. В совокупности с новым силовым агрегатом на автомобили Урал-М устанавливаются девяти ступенчатые коробки передач ZF 9S либо FG 9JS (отбор мощности осуществляется от заднего торца). Возможна комплектация базовых автомобилей пятиступенчатой коробкой передач ЯМЗ-1105 (вариант отбора мощности от заднего торца, от бокового лючка и, по отдельному согласованию, от верхнего люка) — модернизированная улучшенная модель КПП ЯМЗ-236. На автомобилях Урал применяется фрикционное, однодисковое, сухое сцепление диафрагменного типа.
Комплексная модернизация узлов ведущих мостов позволила повысить значения входного крутящего момента в 1,5 раза. Для достижения таких показателей были проведены меры по:
- повышению твердости зубчатых венцов наружных полуосей,
- изменению геометрии кулака для повышения прочности ШРУС,
- увеличению количества болтов крепления чашек дифференциала (с 8 на 12),
- Шестерня на 49 зубьев, передаточное отношение 7,49 (редуктор для Урал 6х6),
- Шестерня на 48 зубьев, передаточное отношение 6,77 (редуктор для вахты Урал 4х4).
— Дорабатываемые детали и узлы |
На автомобилях Урал-М устанавливается раздаточная коробка с пневматическим управлением, что позволило упростить систему тяг механического привода. Увеличение ширины шестерен и диаметра валов в раздаточной коробке, что в результате привело к увеличению величины входного крутящего момента на 20%.
Комплекс мер по усовершенствованию трансмиссии привел к увеличению прочности и повышению надежности узлов, передающих крутящий момент. Также это позволило увеличить гарантийный срок эксплуатации на мосты и раздаточную коробку до 60 тыс. км или 24 месяца.
Для повышения проходимости и улучшения вездеходных качеств автомобиля все базовые модели новой линейки автомобилей Урал-М оснащается блокировкой межколесного дифференциала (МКБ). Механизм блокировки устанавливается на среднем и заднем мосту грузовиков. Управление блокировкой межколесного дифференциала осуществляется системой пневматического привода.
Применение рулевого механизма RBL (Германия) с интегрированным усилителем позволяет снизить прилагаемое усилие на рулевом колесе, увеличить грузоподъемность передней оси, сократить расходы на ТО. Комплектация системы рулевого механизма беззазорными наконечниками позволила уменьшить углы люфтов, что положительно отразилось на курсовой устойчивости и управляемости автомобилем. |
Также в моделях Урал-М реализовано пневматическое управление рабочей и стояночной системой тормозов. Применение комплектующих системы пневматического привода тормозов фирмы WABCO обеспечивают большую надежность, снижение затрат на ТО.
Применение современных агрегатов и проведение комплексных мер по повышению надежности отдельных узлов позволило увеличить межсервисный интервал до 15000 км.
Помимо модернизации агрегатов и механизмов новых моделей автомобиля Урал, были внесены изменения в конструктивные особенности рамы. Увеличена длина колесной базы стандартного автомобиля до 3800 мм, что расширяет возможности монтажа различного навесного оборудования. Также для длинобазовых автомобилей применяются цельные усилители рамы. Передний металлический бампер и металлические ступени подъема в кабину обеспечивают максимальный угол съезда и менее подвержены деформации в условиях сильного бездорожья. В стандартную комплектацию автомобиля входят держатели противооткатных упоры.
Комплекс мер по модернизации грузовых автомобилей «Урал» помог достичь увеличения грузоподъемности до 13 тонн и максимальной массы автопоезда до 38 тонн.www.uralst.ru
Седельный тягач Урал 63704 (бескапотный)
Технические характеристики седельного тягача Урал 63704К-0111Е5 | |
---|---|
Колесная формула | 6х6 |
Нагрузка на ССУ, т. | 20,5 |
Модель двигателя | ЯМЗ-653 (лицензионный Renault Dci) |
Номинальная мощность (брутто), л.с. | 422 |
Коробка передач | Fast Gear 16JS200TA, 16-ступенчатая |
Предпусковой подогреватель | Адверс 14ТС |
Раздаточная коробка | ZQC-2000, 2 ст. с блокировкой межосевого дифференциала |
Привод тормозной системы | Пневматический |
Шины | 16.00R20 (Бел-95, Advance GL073A) |
Топливный бак | 500 л |
Особенности модели |
|
Условные обозначения:
ССУ – седельно-сцепное устройство
КОМ – коробка отбора мощности
ДОМ – дополнительный отбор мощности
Указанные технические характеристики имеют информационный характер и могут быть изменены производителем
Седельный тягач Урал 63704
Полноприводный седельный тягач Урал 63704 предназначен для буксировки полуприцепов общей массой до 60 тонн по всем видам дорог, а также труднопроходимой местности. Автомобиль имеет колесную формулу 6х6, оборудован силовым агрегатом ЯМЗ-653 мощностью 422 л.с. с предпусковым подогревателем двигателя Адверс, механической шестнадцатиступенчатой коробкой передач и двухступенчатой раздаточной коробкой немецкой фирмы ZF Friedrichshafen AG, ведущие мосты с разнесенной главной передачей изготовлены венгерской фирмы RABA MAXS, колеса автомобиля дисковые, односкатные, шины радиальные имеют размер 16.00R20, с возможностью регулировки давления. Тормозная система имеет трехконтурный пневматический тормозной привод и антиблокировочную систему ABS.
Кабина седельного тягача Урал 63704
Кабина автомобиля Урал 63704 двухместная, бескапотная, установлена над силовым агрегатом, оборудована спальным местом и автономным отопителем. Для комфортности водителя кабина установливается на пружинной подвески с гидравлическими амортизаторами, сиденья водителя имеет пневмоподвеску, зеркала заднего вида оборудованы электроприводом и электроподогревом.
Тягач Урал оборудован седельно-сцепным устройством с высотой 1550 мм и отверстием размером 2,5 дюйма, при необходимости тягач может быть укомплектован седельными устройствами компаний «Georg Fisher» или «Jost» с диаметром шкворня 2 или 3,5 дюйма, а также на седельные тягачи может быть установлены крано-манипуляторные установки (КМУ) различной грузоподъемностью, следующих производителей АНТ, ИНМАН, UNIC, HIAB, Kanglim, FASSI, PM.
По требованию заказчика автомобиль может быть окрашен в фирменные цвета, нанесены логотипы компании, переоборудован под ЛВЖ, проведена установка дополнительного оборудования. С полным перечнем доработок вы можете ознакомиться в разделе доработки.
uzst.ru
Секреты советских КБ: экспериментальные Уралы — сухопутные и плавающие
Фото из архива С. Г. Орлова
Мы продолжаем серию публикаций о секретных и малоизвестных разработках советских конструкторских бюро. В прошлый раз мы говорили об экспериментальных вездеходах ГАЗ, теперь же посмотрим, что интересного в 60-80-е годы разрабатывали на «Урале» и сколько проектов так и не дошло до конвейера.
С началом серийного выпуска грузовика Урал-375 Министерство обороны СССР выдало Уральскому автозаводу заказ на проектирование его достойной замены — семейства дизельных машин, включая плавающие версии, которые в целях маскировки и повышения скрытности не должны были отличаться от обычных автомобилей. С 1966 года в соответствии с техническими условиями 21 НИИИ по теме Чадра, их разработкой занималось заводское СКБ под руководством главного конструктора Анатолия Ивановича Титкова. Так последовательно стали появляться опытные сухопутные и плавающие грузовики серии Урал-379/395 и двух семейств Суша, долгое время носившие гриф «совершенно секретно».
Семейство Урал-379/395 (1969 – 1973 гг.)
На Уральском заводе первым в июле 1969 года был собран пятитонный односкатный капотный автомобиль Урал-379Б с доработанной кабиной от гражданского Урала-377. В ноябре появился бескапотный вариант Урал-379А со стеклопластиковой кабиной, полностью разработанной и изготовленной в Миассе. Обе машины оснащались опытным 200-сильным дизелем Урал-2Э640 V8 и цельнометаллическими кузовами с ровным полом.
Опытный пятитонный капотный «Урал-379Б». 1969 год (из архива 21 НИИЦ)
Макетный образец Урал-379Б с гражданской кабиной (из архива автора)
Автомобиль Урал-379А с пластиковой кабиной (из архива В. Дмитриева)
Испытания грузовиков Урал-379А и Урал-379Б. 1970 год (из архива В. Дмитриева)
Сравнительные заводские испытания трехосных автомобилей доказали концептуальное превосходство второй версии, но военные потребовали оснастить ее более прочной стальной кабиной. Она появилась только в 1972-м, но после очередных испытаний обновленный грузовик практического развития не получил.
Урал-379А с цельнометаллической кабиной. 1972 год (из архива 21 НИИЦ)
Параллельно на заводе разрабатывали четырехосный 8,5-тонный автомобиль Урал-395 с армейской цельнометаллической кабиной над двигателем и опытным мотором ЯМЗ-741 V10 мощностью 260 л. с., созданным для будущего поколения Камазов. Его испытания продолжались до конца 1973 года. Главной же заслугой обеих опытных сухопутных машин стало создание на их базе экспериментальных плавающих грузовиков, не имевших иностранных аналогов.

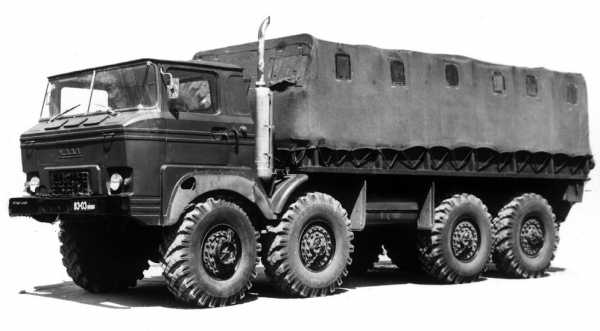

Бескапотный грузовик Урал-395 с двигателем V10. 1972 год (из архива 21 НИИЦ)

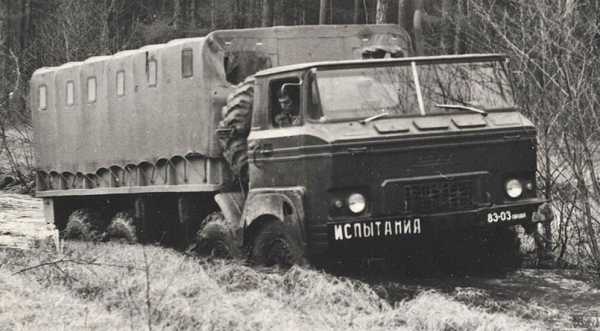

Испытания 260-сильного грузовика Урал-395 (из архива С. Орлова)
Зимние полигонные испытания автомобиля Урал-395 (из архива 21 НИИЦ)
Самой интересной и строго засекреченной страницей истории военных грузовиков марки Урал стал короткий период разработки и испытаний армейских амфибий, внешне не привлекавших к себе особого внимания, но способных вплавь форсировать реки и небольшие водоемы. Проектирование и изготовление первых уникальных плавающих версий относится к началу 1970-х годов, когда их основой стали опытные трех- и четырехосные автомобили Урал-379 и Урал-395. Их водоплавающие версии, получившие неофициальные обозначения Урал-379П и Урал-395П, были приспособлены к доставке по воде грузов массой 4–7 т и могли развивать скорость на плаву 4–6 км/ч.
На этих амфибиях впервые в мире был реализован принцип использования обычного военного грузовика, на котором при минимальных доработках монтировали два гребных винта, расположенных под задней частью кузова. Плавучесть им обеспечивали объемные герметизированные кабины и вместительные цельнометаллические кузова с высокими неоткидными бортами. При движении на плаву дополнительное тяговое усилие создавали вращавшиеся колеса с высоким протектором шин. Для облегчения выхода на мокрый песчаный и илистый берег служили лебедка и централизованная система, на ходу снижавшая внутреннее давление воздуха во всех шинах.

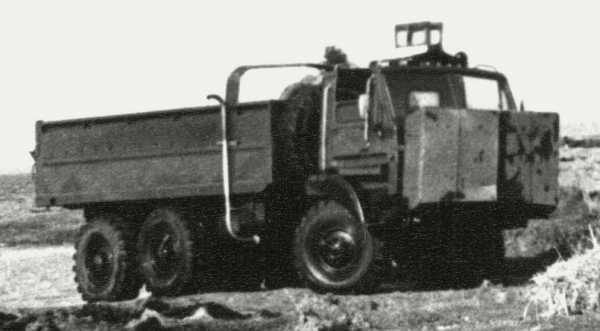

Урал-379П в сухопутном транспортном положении. 1972 год (из архива 21 НИИЦ)
Уникальный Урал-379П, подготовленный для плавания (из архива 21 НИИЦ)
Четырехосный Урал-395П для форсирования водных преград (из архива 21 НИИЦ)
В 1972 – 1973 годах амфибии были опробованы на суше и на ближайших водоемах. Официальных отчетов по результатам испытаний не сохранилось, но с современной точки зрения понятно, что они оказались слишком тяжелыми и неустойчивыми на плаву с недостаточной проходимостью в прибрежной полосе. Несмотря на это, работы по плавающим грузовикам были продолжены в новом семействе Суша.
Семейство Суша (Урал-4322/5323) (1978 – 1993 гг.)
Первое семейство Урал-4322/5322
Первый трехосный 5,5-тонный капотный автомобиль Урал-4322 с военным индексом «Суша» был собран в 1978 году и от серийной продукции отличался обновленной кабиной и передней облицовкой с вертикальной сварной решеткой радиатора. В отличие от серийного Урала-4320 с 210-сильным дизелем Камаз-740.10, на нем применялись пневматический усилитель в коробке передач и герметизация основных агрегатов.

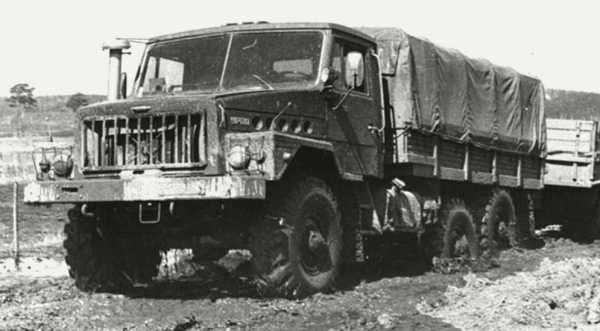

Испытания грузовика Урал-4322 семейства Суша. 1978 год (из архива С. Орлова)
Автомобиль Урал-4322 с 210-сильным дизелем V8 (фото автора)
Грузовик Урал-4322А с доработанной кабиной Камаз (из архива 21 НИИЦ)

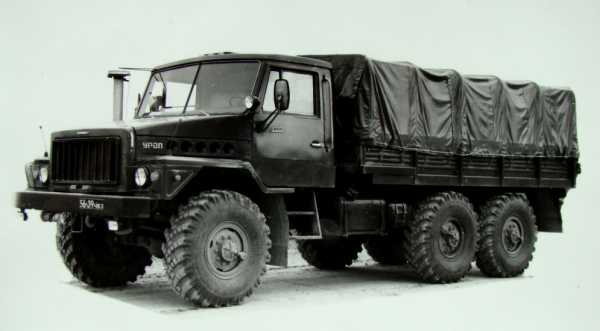

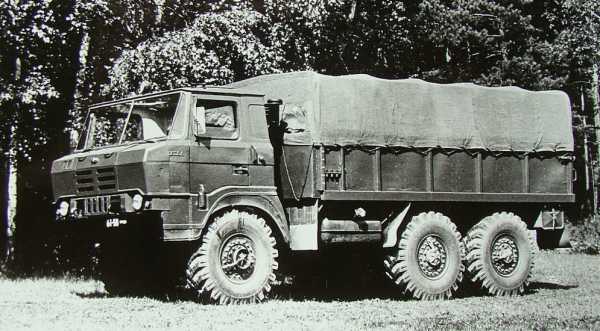

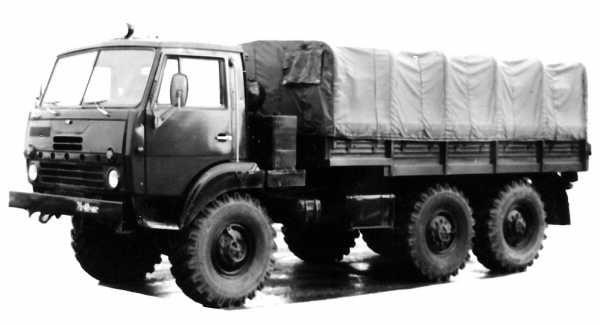

Бескапотный Урал-4322А с тентованным кузовом (из архива 21 НИИЦ)
Одновременно завод собрал опытный бескапотный вариант Урал-4322А с доработанной кабиной от Камаза, задней лебедкой и грузовой платформой на 30 солдат. Длиннобазная модель Урал-4322Б служила для перевозки 33 военнослужащих. В семейство входили также седельные тягачи Урал-4422 и Урал-44221, а в 1980-м к ним добавилось короткое шасси 43224 для войсковых кузовов.
Длиннобазный бортовой Урал-4322Б, 1978 год (из архива 21 НИИЦ)

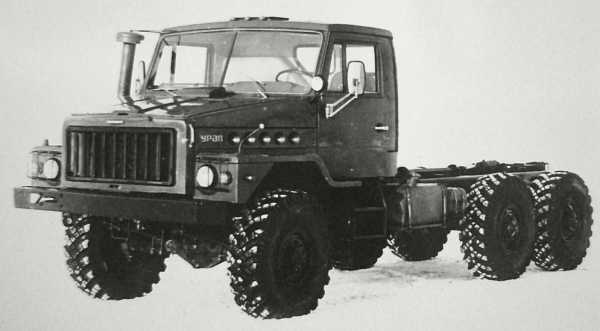

Короткобазное спецшасси Урал-43224, 1980 год (из архива 21 НИИЦ)
В том же 1978 году появились образцы четырехосного девятитонного автомобиля-тягача Урал-5322. Конструктивно он являлся модернизацией Урала-395 и оснащался опытным двигателем Камаз-741 V10 260 л. с., новой балансирной подвеской и кабиной от грузовиков Камаз с несколькими вариантами облицовки. Его доработки продолжались до 1984 года, но неразрешимые проблемы с доставкой на конвейер 10-цилиндрового дизеля поставили точку в истории этой машины.
Четырехосный прототип Урал-5322 с дизелем V10, 1978 год (из архива 21 НИИЦ)

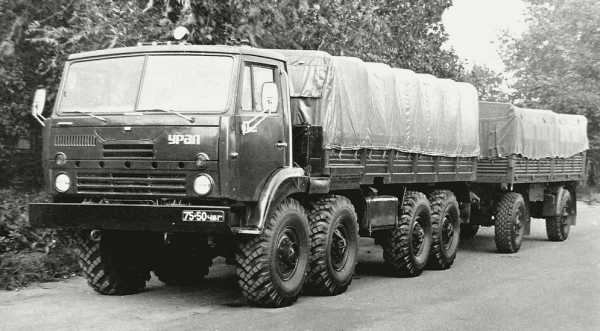

Второй образец Урал-5322 с новой облицовкой кабины (из архива 21 НИИЦ)
По результатам проведенных в 1980 году испытаний основные версии получили рекомендацию по принятию на вооружение. Несмотря на это, по ряду причин ни один грузовик первого семейства Суша никогда серийно не выпускался и в рядах Советской армии не состоял. Эта же участь постигла и уникальное семейство военных амфибий, созданных в опытных образцах на каждом сухопутном базовом шасси.
В трехосной капотной серии Урал-4322 плавающей являлась четырехтонная машина Урал-43221 с лебедкой, способная двигаться по шоссе со скоростью обычных грузовиков (80–85 км/ч). Внешне она тоже почти не отличалась от сухопутных версий, но ее выдавал высокобортный герметизированный кузов, обеспечивавший плавучесть. В отличие от амфибий серии Урал-379/395, эти машины получили два задних гребных вала с приводом от трансмиссии автомобиля. Для эксплуатации при небольшом волнении и исключения попадания воды в моторный отсек перед радиатором устанавливался съемный полый волноотражающий щит с воздуховодом для охлаждения силового агрегата.
Плавающий грузовик Урал-43221 в транспортном положении (из архива 21 НИИЦ)
Вид сзади на амфибию Урал-43221 с двумя гребными винтами (из архива 21 НИИЦ)
Машина Урал-43221 в подготовленном к плаванию состоянии (их архива 21 НИИЦ)
Форсирование водной преграды при штилевой погоде (из архива С. Орлова)
Выход на берег автомобиля Урал-43221 (из архива С. Орлова)
Аналогичные изменения произошли и в плавающей бескапотной амфибии Урал-43221А, но, в отличие от «капотников», ее доработанная герметизированная кабина снабжалась двумя узкими двухсекционными откидывавшимися боковыми окошками. При переходе на воду нижние секции устанавливали вертикально, чтобы препятствовать попаданию воды внутрь кабины, а верхние откидывались на крышу, позволяя водителю и командиру экипажа наблюдать за движением грузовика на плаву. Как и на капотной машине, здесь также применялся массивный волноотражающий щит-воздуховод, укрепленный непосредственно перед лобовой панелью кабины.
Опытный бескапотный плавающий грузовик Урал-43221А (из архива 21 НИИЦ)
Урал-43221А в подготовленном к плаванию состоянии (из архива С. Орлова)

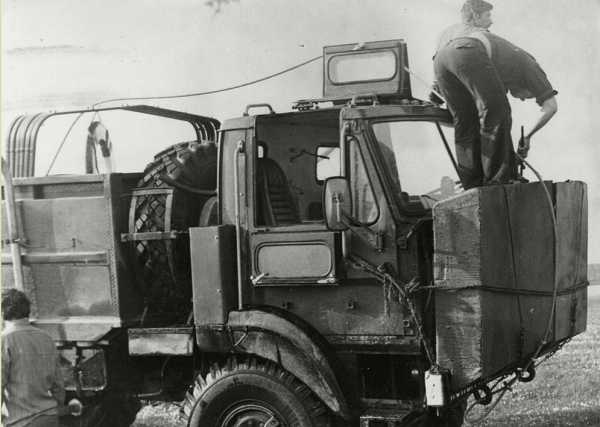

Спецкабина с откидными боковыми окнами и волноотражающим щитом (из архива С. Орлова)

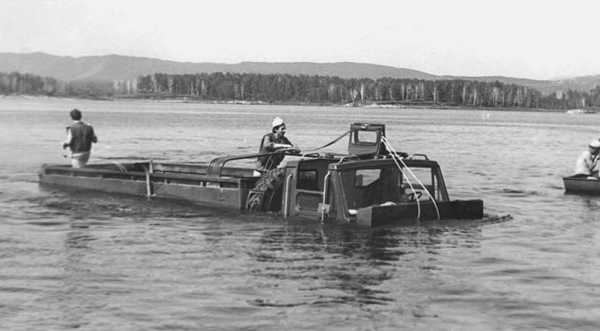

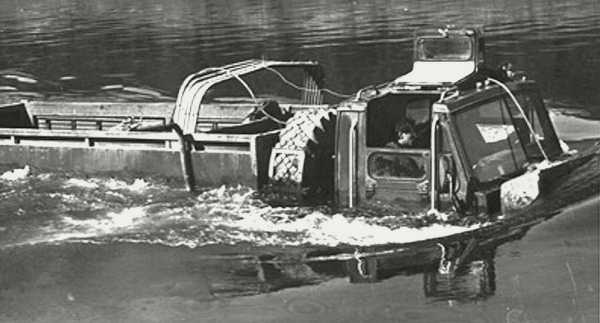

На плаву бескапотная четырехтонная амфибия Урал-43221А (из архива С. Орлова)
Одновременно с легкими машинами была создана уникальная бескапотная четырехосная семитонная амфибия Урал-53221 с еще более вместительным грузовым отсеком и герметичной кабиной, идентичной трехосной машине.
Четырехосный плавающий грузовик Урал-53221 (из архива С. Орлова)
На плаву амфибия Урал-53221 с люками в крыше кабины (из архива С. Орлова)
В сентябре 1979 года амфибии поступили на полигон 21 НИИИ, затем проходили заводскую проверку на озере Тургояк. Очевидно, результаты испытаний вновь оказались отрицательными, и впоследствии в СССР такой техникой больше не занимались.
Второе семейство Урал-43223/5323
В 1980-е годы развитием первого семейства Суша стал шеститонный длиннобазный капотный грузовик Урал-43223. Его оборудовали двигателем Урал-744.10 V8 воздушного охлаждения мощностью 234 л. с., который по лицензии немецкой компании Deutz начал собирать Кустанайский дизельный завод (КДЗ) Казахской ССР. Внешне эти автомобили отличались вторым воздухозаборным патрубком системы охлаждения с левой стороны кабины. Первые выпуски сохранили сварную решетку радиатора, на серийных машинах применялась штампованная облицовка передка.
Урал-43223 с дизелем воздушного охлаждения V8, 1987 год (из архива 21 НИИЦ)
Вид сзади на пятиметровый цельнометаллический кузов Урала-43223
Урал-43223 на показе новой военной техники. 1992 год (из архива 21 НИИЦ)

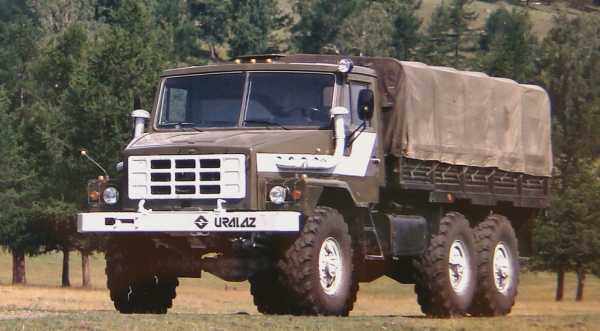

Многоцелевой Урал-43223 с новой облицовкой (из архива Л. Шугурова)
На основе базовой модели были созданы специальные шасси Урал-43222 и Урал-43225 для монтажа обитаемых кузовов К-4322 и К2-4320, а также самосвалы 55223 и 55224 двойного назначения.
Шасси Урал-43225 с обитаемым военным кузовом К-4322 (фото автора)
Самосвал «Урал-55223» двойного назначения (из проспекта УралАЗа)
Только в 1992 году КДЗ приступил к промышленному изготовлению дизелей Урал-744 для базовой версии Урал-43223. Почти одновременно с этим событием распалось и прекратило свою деятельность совместное предприятие с компанией «Дойц», оставшееся на территории Казахстана. В этот короткий период для армии успели выпустить седельные тягачи Урал-4422 с двигателем Камаз, работавшие с 10-тонными полуприцепами ОдАЗ-9350.
Последняя машина семейства Суша — тягач Урал-44223 (из архива Л. Шугурова)
Одним из последних автомобилей в этом ряду в 1993-м стал тягач Урал-44223 с удлиненной кабиной, который должен был буксировать 15-тонный полуприцеп Урал-9516. Грузовики серии Урал-4322, успевшие поступить в Российскую армию, были сняты с вооружения в сентябре 1998 года.
К семейству Суша относился также девятитонный Урал-5323, наследник неудавшейся модели Урал-5322. На этот раз его оборудовали 260-сильным дизелем Камаз-7403.10 V8 с турбонаддувом и унифицированной с продукцией Камаза кабиной. Его доработки и испытания привели к выпуску первой пробной партии в 1989 году. Серийный выпуск развернулся в 1990-е годы, но это были модернизированные автомобили с новым силовым агрегатом.
Прототип Урал-5323 с 260-сильным дизелем V8, 1985 год (из архива 21 НИИЦ)
Предсерийный девятитонный грузовик Урал-5323, 1989 год (из проспекта УралАЗа)
Одной из немногих спецмашин того периода на шасси Урал-5323 стала опытная самоходная гаубица Мста-К калибра 152 мм, построенная в 1983-м в двух образцах, но малая прочность шасси не позволила продолжить ее доработку.
Что дальше?
На Уралах рассказ об экспериментальных советских вездеходах не окончен. На следующей неделе мы расскажем о разработках Кременчугского автозавода из УССР, который, как выясняется, собирал отнюдь не только устрашающие Лаптежники. Оставайтесь с нами!
Читайте также:
www.kolesa.ru

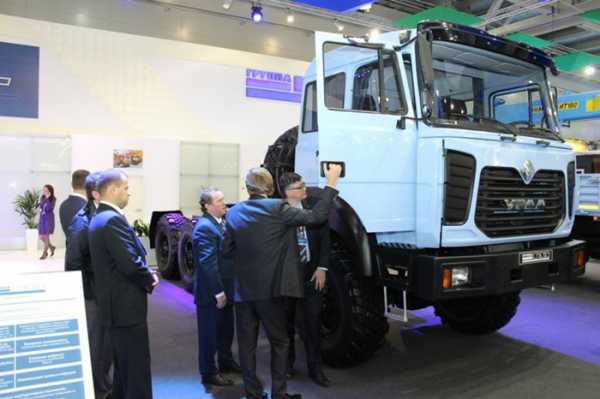

Новый Урал 4320 в бескапотном исполнении
Array ( [TAGS] => Грузовики, Автомобили [~TAGS] => Грузовики, Автомобили [ID] => 63074 [~ID] => 63074 [NAME] => Новый Урал 4320 в бескапотном исполнении [~NAME] => Новый Урал 4320 в бескапотном исполнении [IBLOCK_ID] => 1 [~IBLOCK_ID] => 1 [IBLOCK_SECTION_ID] => 104 [~IBLOCK_SECTION_ID] => 104 [DETAIL_TEXT] =>
Сохраняя традиционные преимущества легендарного бренда – уникальную проходимость и высокую функциональность, грузовики «Урал-М» обладают повышенной надежностью и комфортом, улучшенной управляемостью и эксплуатационной эффективностью.
Семейство «Урал М», разработанное на базе серийных шасси «Урал-4320», включает в себя гамму автомобилей с колесными формулами 4х4 и 6х6 как в традиционном капотном, так и в бескапотном исполнении. В конструкцию автомобилей «Урал-М» при разработке внедрено около 50 изменений и технологических улучшений.
Мощность и экономичность
- Максимально допустимая нагрузка на передний мост автомобиля увеличена с 5,3 т до 6,5 т, а грузоподъемность шасси – с 12 до 13 т. Полная масса автомобиля может достигать 22,5 т, полная масса автопоезда – 38 т.
- Автомобили семейства могут оснащаться рядными шестицилиндровыми двигателями ЯМЗ-536 «Евро-4» мощностью от 240 до 312 л.с. с различными вариантами коробок передач – модернизированными пятиступенчатыми ЯМЗ-1105 и девятиступенчатыми ZF 9S1310TO. На автомобили также может устанавливаться V-образный шестицилиндровый двигатель ЯМЗ-65654 «Евро-4» мощностью 230 л.с.
- Благодаря модернизации раздаточной коробки увеличен входной крутящий момент в 1,4 раза.
- Средний расход топлива снижен на 8%.
Надежность
- На шасси автомобиля установлена усиленная рама для длиннобазовых версий.
- Модернизация мостов, направленная на повышение долговечности узлов, позволила увеличить их ресурс.
- Применение в бортовой сети современных герметичных разъемов Tyco и AMP, а также хомутов повышенной прочности и износостойкости Schlemmer и Hellermann гарантирует надежность соединения и безотказный электрический контакт, повышение безопасности при эксплуатации автомобиля, исключение потерь мощности в сети.
- На автомобилях установлены карданные валыс новой конструкцией, которая позволяет увеличить практически в два раза передаваемый крутящий момент и значительно увеличить долговечность карданной передачи.
Комфорт
- Удобство управления автомобилем и его системами обеспечивает улучшенная эргономика рабочего места.
- Повышено удобство входа и выхода из кабины.
- Электронная комбинация приборов способствует улучшению восприятия информации водителем.
Управляемость и безопасность
- Рулевое управление: на автомобилях модернизированного семейства установлен рулевой механизм RBLинтегрального типа со встроенным гидроусилителем. Это позволило снизить усилия на рулевом колесе, повысить надежность управления и безопасность транспортного средства, сократить затраты на техническое обслуживание и ремонт.
- Пневмопривод управления раздаточной коробкой и стояночной тормозной системой обеспечивает улучшение эргономики и повышение надежности системы.
- На автомобилях «Урал-М» внедрена полностью пневматическая тормозная система с компонентами WABCO, обеспечивающая высокую безопасность движения, улучшенные показатели надежности и эффективности.
- Блокировка межколесного дифференциала среднего и заднего мостов с пневмоприводом включения, которая позволяет проходить самое тяжелое бездорожье, теперь устанавливается в базовой комплектации на всех автомобилях семейства. Для увеличения запаса хода на большинстве модификаций в базовой комплектации предусмотрена установка дополнительного топливного бака.
Улучшенные потребительские свойства и параметры надежности семейства «Урал-М» позволяют обеспечить снижение стоимости владения автомобилем. Периодичность технического обслуживания увеличена до 15 тыс. км. Гарантийный период расширен до двух лет или 100 тыс. км пробега.
Бортовой автомобиль на шасси «Урал-4320-4972-82» (6х6) с краново-манипуляторной установкой применяется для транспортировки грузов весом 7,7 т, длина бортовой платформы – 6,09 м. Автомобиль оснащен краново-манипуляторной установкой с гидравлической лебедкой и тросовой подвеской крана, что позволяет точнее позиционировать груз, вылет стрелы – 18,8 м. Сочетание кранового механизма и грузовой платформы позволяет увеличить эффективность и интенсивность использования техники.
Седельный тягач «Урал-44202-3511-82» (6х6) с краново-манипуляторной установкой позволяют эффективно использовать его как в условиях бездорожья, так и на дорогах общего пользования. Установка ИМ-320 обладает высокой грузоподъемностью. Грузоподъемность стрелы на максимальном вылете составляет 1,8 т, максимальный вылет стрелы – свыше 14 м, максимальная высота подъема груза – около 18 м, максимальная глубина опускания – свыше 9 м.
Вахтовый автобус «Урал-3255-3013-79» (6х6) с улучшенными потребительскими свойствами – в бескапотном исполнении с усовершенствованным кузовом-фургоном. Машина предназначена для перевозки пассажиров и вахтовых бригад по всем видам дорог и местности. При производстве кузова-фургона применена технология вклеиваемых стекол и метод холодного натяжения наружных панелей, что позволяет усилить герметичность соединений кузова, увеличить его антикоррозийную стойкость и прочность. Салон низкопольного кузова-фургона рассчитан на 22 посадочных места. Сиденье водителя – на пневмоподвеске, раздаточная коробка – с электропневмоуправлением.
Автотопливозаправщик на шасси «Урал-5557-4112-80» (6х6) предназначен для транспортировки, кратковременного хранения и заправки светлыми нефтепродуктами различных механизмов и машин. Цистерна автомобиля – двухсекционная, вместимость – 11 куб. м, время заполнения одной секции – 15 мин. Для обеспечения безопасной и комфортной работы водителя в автомобиле установлены пневмосиденья, зеркала с электроподогревом, проблесковый маячок на крыше, подогрев топливных фильтров и топливозаборника.
Читайте также:
ЛЕГЕНДАРНЫЙ ГАЗ-66
ГРУЗОВОЙ АВТОМОБИЛЬ КАМАЗ-5350 СЕМЕЙСТВА «МУСТАНГ»
СОВЕТСКИЙ ГРУЗОВИК МАЗ-502: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗИС-151 — ГРУЗОВОЙ АВТОМОБИЛЬ СОВЕТСКОГО ПЕРИОДА С ТРЕМЯ ВЕДУЩИМИ МОСТАМИ
МАЗ ЗУБРЕНОК (МАЗ 4370) ОТЗЫВЫ И ХАРАКТЕРИСТИКИ
Источник: gredx.ru
[~DETAIL_TEXT] =>
Сохраняя традиционные преимущества легендарного бренда – уникальную проходимость и высокую функциональность, грузовики «Урал-М» обладают повышенной надежностью и комфортом, улучшенной управляемостью и эксплуатационной эффективностью.
Семейство «Урал М», разработанное на базе серийных шасси «Урал-4320», включает в себя гамму автомобилей с колесными формулами 4х4 и 6х6 как в традиционном капотном, так и в бескапотном исполнении. В конструкцию автомобилей «Урал-М» при разработке внедрено около 50 изменений и технологических улучшений.
Мощность и экономичность
- Максимально допустимая нагрузка на передний мост автомобиля увеличена с 5,3 т до 6,5 т, а грузоподъемность шасси – с 12 до 13 т. Полная масса автомобиля может достигать 22,5 т, полная масса автопоезда – 38 т.
- Автомобили семейства могут оснащаться рядными шестицилиндровыми двигателями ЯМЗ-536 «Евро-4» мощностью от 240 до 312 л.с. с различными вариантами коробок передач – модернизированными пятиступенчатыми ЯМЗ-1105 и девятиступенчатыми ZF 9S1310TO. На автомобили также может устанавливаться V-образный шестицилиндровый двигатель ЯМЗ-65654 «Евро-4» мощностью 230 л.с.
- Благодаря модернизации раздаточной коробки увеличен входной крутящий момент в 1,4 раза.
- Средний расход топлива снижен на 8%.
Надежность
- На шасси автомобиля установлена усиленная рама для длиннобазовых версий.
- Модернизация мостов, направленная на повышение долговечности узлов, позволила увеличить их ресурс.
- Применение в бортовой сети современных герметичных разъемов Tyco и AMP, а также хомутов повышенной прочности и износостойкости Schlemmer и Hellermann гарантирует надежность соединения и безотказный электрический контакт, повышение безопасности при эксплуатации автомобиля, исключение потерь мощности в сети.
- На автомобилях установлены карданные валыс новой конструкцией, которая позволяет увеличить практически в два раза передаваемый крутящий момент и значительно увеличить долговечность карданной передачи.
Комфорт
- Удобство управления автомобилем и его системами обеспечивает улучшенная эргономика рабочего места.
- Повышено удобство входа и выхода из кабины.
- Электронная комбинация приборов способствует улучшению восприятия информации водителем.
Управляемость и безопасность
- Рулевое управление: на автомобилях модернизированного семейства установлен рулевой механизм RBLинтегрального типа со встроенным гидроусилителем. Это позволило снизить усилия на рулевом колесе, повысить надежность управления и безопасность транспортного средства, сократить затраты на техническое обслуживание и ремонт.
- Пневмопривод управления раздаточной коробкой и стояночной тормозной системой обеспечивает улучшение эргономики и повышение надежности системы.
- На автомобилях «Урал-М» внедрена полностью пневматическая тормозная система с компонентами WABCO, обеспечивающая высокую безопасность движения, улучшенные показатели надежности и эффективности.
- Блокировка межколесного дифференциала среднего и заднего мостов с пневмоприводом включения, которая позволяет проходить самое тяжелое бездорожье, теперь устанавливается в базовой комплектации на всех автомобилях семейства. Для увеличения запаса хода на большинстве модификаций в базовой комплектации предусмотрена установка дополнительного топливного бака.
Улучшенные потребительские свойства и параметры надежности семейства «Урал-М» позволяют обеспечить снижение стоимости владения автомобилем. Периодичность технического обслуживания увеличена до 15 тыс. км. Гарантийный период расширен до двух лет или 100 тыс. км пробега.
Бортовой автомобиль на шасси «Урал-4320-4972-82» (6х6) с краново-манипуляторной установкой применяется для транспортировки грузов весом 7,7 т, длина бортовой платформы – 6,09 м. Автомобиль оснащен краново-манипуляторной установкой с гидравлической лебедкой и тросовой подвеской крана, что позволяет точнее позиционировать груз, вылет стрелы – 18,8 м. Сочетание кранового механизма и грузовой платформы позволяет увеличить эффективность и интенсивность использования техники.
Седельный тягач «Урал-44202-3511-82» (6х6) с краново-манипуляторной установкой позволяют эффективно использовать его как в условиях бездорожья, так и на дорогах общего пользования. Установка ИМ-320 обладает высокой грузоподъемностью. Грузоподъемность стрелы на максимальном вылете составляет 1,8 т, максимальный вылет стрелы – свыше 14 м, максимальная высота подъема груза – около 18 м, максимальная глубина опускания – свыше 9 м.
Вахтовый автобус «Урал-3255-3013-79» (6х6) с улучшенными потребительскими свойствами – в бескапотном исполнении с усовершенствованным кузовом-фургоном. Машина предназначена для перевозки пассажиров и вахтовых бригад по всем видам дорог и местности. При производстве кузова-фургона применена технология вклеиваемых стекол и метод холодного натяжения наружных панелей, что позволяет усилить герметичность соединений кузова, увеличить его антикоррозийную стойкость и прочность. Салон низкопольного кузова-фургона рассчитан на 22 посадочных места. Сиденье водителя – на пневмоподвеске, раздаточная коробка – с электропневмоуправлением.
Автотопливозаправщик на шасси «Урал-5557-4112-80» (6х6) предназначен для транспортировки, кратковременного хранения и заправки светлыми нефтепродуктами различных механизмов и машин. Цистерна автомобиля – двухсекционная, вместимость – 11 куб. м, время заполнения одной секции – 15 мин. Для обеспечения безопасной и комфортной работы водителя в автомобиле установлены пневмосиденья, зеркала с электроподогревом, проблесковый маячок на крыше, подогрев топливных фильтров и топливозаборника.
Читайте также:
ЛЕГЕНДАРНЫЙ ГАЗ-66
ГРУЗОВОЙ АВТОМОБИЛЬ КАМАЗ-5350 СЕМЕЙСТВА «МУСТАНГ»
СОВЕТСКИЙ ГРУЗОВИК МАЗ-502: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗИС-151 — ГРУЗОВОЙ АВТОМОБИЛЬ СОВЕТСКОГО ПЕРИОДА С ТРЕМЯ ВЕДУЩИМИ МОСТАМИ
МАЗ ЗУБРЕНОК (МАЗ 4370) ОТЗЫВЫ И ХАРАКТЕРИСТИКИ
Источник: gredx.ru
[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] => Сохраняя традиционные преимущества легендарного бренда – уникальную проходимость и высокую функциональность, грузовики «Урал-М» обладают повышенной надежностью и комфортом, улучшенной управляемостью и эксплуатационной эффективностью. [~PREVIEW_TEXT] => Сохраняя традиционные преимущества легендарного бренда – уникальную проходимость и высокую функциональность, грузовики «Урал-М» обладают повышенной надежностью и комфортом, улучшенной управляемостью и эксплуатационной эффективностью. [PREVIEW_TEXT_TYPE] => text [~PREVIEW_TEXT_TYPE] => text [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [TIMESTAMP_X] => 21.07.2017 09:18:36 [~TIMESTAMP_X] => 21.07.2017 09:18:36 [ACTIVE_FROM] => 21.07.2017 [~ACTIVE_FROM] => 21.07.2017 [LIST_PAGE_URL] => /news/ [~LIST_PAGE_URL] => /news/ [DETAIL_PAGE_URL] => /news/104/63074/ [~DETAIL_PAGE_URL] => /news/104/63074/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => novyy_ural_4320_v_beskapotnom_ispolnenii [~CODE] => novyy_ural_4320_v_beskapotnom_ispolnenii [EXTERNAL_ID] => 63074 [~EXTERNAL_ID] => 63074 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => news [~IBLOCK_CODE] => news [IBLOCK_EXTERNAL_ID] => clothes_news_s1 [~IBLOCK_EXTERNAL_ID] => clothes_news_s1 [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 21.07.2017 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Новый Урал 4320 в бескапотном исполнении [SECTION_META_KEYWORDS] => новый урал 4320 в бескапотном исполнении [SECTION_META_DESCRIPTION] => Сохраняя традиционные преимущества легендарного бренда – уникальную проходимость и высокую функциональность, грузовики «Урал-М» обладают повышенной надежностью и комфортом, улучшенной управляемостью и эксплуатационной эффективностью. [SECTION_PAGE_TITLE] => Новый Урал 4320 в бескапотном исполнении [ELEMENT_META_TITLE] => Новый Урал 4320 в бескапотном исполнении [ELEMENT_META_KEYWORDS] => новый урал 4320 в бескапотном исполнении [ELEMENT_META_DESCRIPTION] => Сохраняя традиционные преимущества легендарного бренда – уникальную проходимость и высокую функциональность, грузовики «Урал-М» обладают повышенной надежностью и комфортом, улучшенной управляемостью и эксплуатационной эффективностью. [ELEMENT_PAGE_TITLE] => Новый Урал 4320 в бескапотном исполнении [SECTION_PICTURE_FILE_ALT] => Новый Урал 4320 в бескапотном исполнении [SECTION_PICTURE_FILE_TITLE] => Новый Урал 4320 в бескапотном исполнении [SECTION_DETAIL_PICTURE_FILE_ALT] => Новый Урал 4320 в бескапотном исполнении [SECTION_DETAIL_PICTURE_FILE_TITLE] => Новый Урал 4320 в бескапотном исполнении [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Новый Урал 4320 в бескапотном исполнении [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Новый Урал 4320 в бескапотном исполнении [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Новый Урал 4320 в бескапотном исполнении [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Новый Урал 4320 в бескапотном исполнении ) [FIELDS] => Array ( [TAGS] => Грузовики, Автомобили ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 1 [~ID] => 1 [TIMESTAMP_X] => 15.02.2016 17:09:48 [~TIMESTAMP_X] => 15.02.2016 17:09:48 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [LID] => s1 [~LID] => s1 [CODE] => news [~CODE] => news [NAME] => Пресс-центр [~NAME] => Пресс-центр [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /news/ [~LIST_PAGE_URL] => /news/ [DETAIL_PAGE_URL] => #SITE_DIR#/news/#SECTION_ID#/#ELEMENT_ID#/ [~DETAIL_PAGE_URL] => #SITE_DIR#/news/#SECTION_ID#/#ELEMENT_ID#/ [SECTION_PAGE_URL] => #SITE_DIR#/news/#SECTION_ID#/ [~SECTION_PAGE_URL] => #SITE_DIR#/news/#SECTION_ID#/ [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => Y [~RSS_ACTIVE] => Y [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 0 [~RSS_FILE_LIMIT] => 0 [RSS_FILE_DAYS] => 0 [~RSS_FILE_DAYS] => 0 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => clothes_news_s1 [~XML_ID] => clothes_news_s1 [TMP_ID] => c83b747129a532c27a029fc5ccf0d07c [~TMP_ID] => c83b747129a532c27a029fc5ccf0d07c [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 1 [~VERSION] => 1 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Новости [~ELEMENTS_NAME] => Новости [ELEMENT_NAME] => Новость [~ELEMENT_NAME] => Новость [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [EXTERNAL_ID] => clothes_news_s1 [~EXTERNAL_ID] => clothes_news_s1 [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www.alfa-industry.ru [~SERVER_NAME] => www.alfa-industry.ru ) [SECTION] => Array ( [PATH] => Array ( [0] => Array ( [ID] => 104 [~ID] => 104 [TIMESTAMP_X] => 2015-11-25 18:37:33 [~TIMESTAMP_X] => 2015-11-25 18:37:33 [MODIFIED_BY] => 2 [~MODIFIED_BY] => 2 [DATE_CREATE] => 2015-07-17 14:13:03 [~DATE_CREATE] => 2015-07-17 14:13:03 [CREATED_BY] => 1 [~CREATED_BY] => 1 [IBLOCK_ID] => 1 [~IBLOCK_ID] => 1 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [ACTIVE] => Y [~ACTIVE] => Y [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [SORT] => 5 [~SORT] => 5 [NAME] => Интересные статьи [~NAME] => Интересные статьи [PICTURE] => [~PICTURE] => [LEFT_MARGIN] => 9 [~LEFT_MARGIN] => 9 [RIGHT_MARGIN] => 10 [~RIGHT_MARGIN] => 10 [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [SEARCHABLE_CONTENT] => ИНТЕРЕСНЫЕ СТАТЬИ [~SEARCHABLE_CONTENT] => ИНТЕРЕСНЫЕ СТАТЬИ [CODE] => [~CODE] => [XML_ID] => 104 [~XML_ID] => 104 [TMP_ID] => [~TMP_ID] => [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [LIST_PAGE_URL] => /news/ [~LIST_PAGE_URL] => /news/ [SECTION_PAGE_URL] => /news/104/ [~SECTION_PAGE_URL] => /news/104/ [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => news [~IBLOCK_CODE] => news [IBLOCK_EXTERNAL_ID] => clothes_news_s1 [~IBLOCK_EXTERNAL_ID] => clothes_news_s1 [EXTERNAL_ID] => 104 [~EXTERNAL_ID] => 104 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Интересные статьи [SECTION_META_KEYWORDS] => интересные статьи [SECTION_META_DESCRIPTION] => [SECTION_PAGE_TITLE] => Интересные статьи [ELEMENT_META_TITLE] => Интересные статьи [ELEMENT_META_KEYWORDS] => интересные статьи [ELEMENT_META_DESCRIPTION] => [ELEMENT_PAGE_TITLE] => Интересные статьи [SECTION_PICTURE_FILE_ALT] => Интересные статьи [SECTION_PICTURE_FILE_TITLE] => Интересные статьи [SECTION_DETAIL_PICTURE_FILE_ALT] => Интересные статьи [SECTION_DETAIL_PICTURE_FILE_TITLE] => Интересные статьи [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Интересные статьи [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Интересные статьи [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Интересные статьи [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Интересные статьи ) ) ) ) [SECTION_URL] => /news/104/ ) Новый Урал 4320 в бескапотном исполнении21.07.2017
Сохраняя традиционные преимущества легендарного бренда – уникальную проходимость и высокую функциональность, грузовики «Урал-М» обладают повышенной надежностью и комфортом, улучшенной управляемостью и эксплуатационной эффективностью.
Семейство «Урал М», разработанное на базе серийных шасси «Урал-4320», включает в себя гамму автомобилей с колесными формулами 4х4 и 6х6 как в традиционном капотном, так и в бескапотном исполнении. В конструкцию автомобилей «Урал-М» при разработке внедрено около 50 изменений и технологических улучшений.
Мощность и экономичность
- Максимально допустимая нагрузка на передний мост автомобиля увеличена с 5,3 т до 6,5 т, а грузоподъемность шасси – с 12 до 13 т. Полная масса автомобиля может достигать 22,5 т, полная масса автопоезда – 38 т.
- Автомобили семейства могут оснащаться рядными шестицилиндровыми двигателями ЯМЗ-536 «Евро-4» мощностью от 240 до 312 л.с. с различными вариантами коробок передач – модернизированными пятиступенчатыми ЯМЗ-1105 и девятиступенчатыми ZF 9S1310TO. На автомобили также может устанавливаться V-образный шестицилиндровый двигатель ЯМЗ-65654 «Евро-4» мощностью 230 л.с.
- Благодаря модернизации раздаточной коробки увеличен входной крутящий момент в 1,4 раза.
- Средний расход топлива снижен на 8%.
Надежность
- На шасси автомобиля установлена усиленная рама для длиннобазовых версий.
- Модернизация мостов, направленная на повышение долговечности узлов, позволила увеличить их ресурс.
- Применение в бортовой сети современных герметичных разъемов Tyco и AMP, а также хомутов повышенной прочности и износостойкости Schlemmer и Hellermann гарантирует надежность соединения и безотказный электрический контакт, повышение безопасности при эксплуатации автомобиля, исключение потерь мощности в сети.
- На автомобилях установлены карданные валыс новой конструкцией, которая позволяет увеличить практически в два раза передаваемый крутящий момент и значительно увеличить долговечность карданной передачи.
Комфорт
- Удобство управления автомобилем и его системами обеспечивает улучшенная эргономика рабочего места.
- Повышено удобство входа и выхода из кабины.
- Электронная комбинация приборов способствует улучшению восприятия информации водителем.
Управляемость и безопасность
- Рулевое управление: на автомобилях модернизированного семейства установлен рулевой механизм RBLинтегрального типа со встроенным гидроусилителем. Это позволило снизить усилия на рулевом колесе, повысить надежность управления и безопасность транспортного средства, сократить затраты на техническое обслуживание и ремонт.
- Пневмопривод управления раздаточной коробкой и стояночной тормозной системой обеспечивает улучшение эргономики и повышение надежности системы.
- На автомобилях «Урал-М» внедрена полностью пневматическая тормозная система с компонентами WABCO, обеспечивающая высокую безопасность движения, улучшенные показатели надежности и эффективности.
- Блокировка межколесного дифференциала среднего и заднего мостов с пневмоприводом включения, которая позволяет проходить самое тяжелое бездорожье, теперь устанавливается в базовой комплектации на всех автомобилях семейства. Для увеличения запаса хода на большинстве модификаций в базовой комплектации предусмотрена установка дополнительного топливного бака.
Улучшенные потребительские свойства и параметры надежности семейства «Урал-М» позволяют обеспечить снижение стоимости владения автомобилем. Периодичность технического обслуживания увеличена до 15 тыс. км. Гарантийный период расширен до двух лет или 100 тыс. км пробега.
Бортовой автомобиль на шасси «Урал-4320-4972-82» (6х6) с краново-манипуляторной установкой применяется для транспортировки грузов весом 7,7 т, длина бортовой платформы – 6,09 м. Автомобиль оснащен краново-манипуляторной установкой с гидравлической лебедкой и тросовой подвеской крана, что позволяет точнее позиционировать груз, вылет стрелы – 18,8 м. Сочетание кранового механизма и грузовой платформы позволяет увеличить эффективность и интенсивность использования техники.
Седельный тягач «Урал-44202-3511-82» (6х6) с краново-манипуляторной установкой позволяют эффективно использовать его как в условиях бездорожья, так и на дорогах общего пользования. Установка ИМ-320 обладает высокой грузоподъемностью. Грузоподъемность стрелы на максимальном вылете составляет 1,8 т, максимальный вылет стрелы – свыше 14 м, максимальная высота подъема груза – около 18 м, максимальная глубина опускания – свыше 9 м.
Вахтовый автобус «Урал-3255-3013-79» (6х6) с улучшенными потребительскими свойствами – в бескапотном исполнении с усовершенствованным кузовом-фургоном. Машина предназначена для перевозки пассажиров и вахтовых бригад по всем видам дорог и местности. При производстве кузова-фургона применена технология вклеиваемых стекол и метод холодного натяжения наружных панелей, что позволяет усилить герметичность соединений кузова, увеличить его антикоррозийную стойкость и прочность. Салон низкопольного кузова-фургона рассчитан на 22 посадочных места. Сиденье водителя – на пневмоподвеске, раздаточная коробка – с электропневмоуправлением.
Автотопливозаправщик на шасси «Урал-5557-4112-80» (6х6) предназначен для транспортировки, кратковременного хранения и заправки светлыми нефтепродуктами различных механизмов и машин. Цистерна автомобиля – двухсекционная, вместимость – 11 куб. м, время заполнения одной секции – 15 мин. Для обеспечения безопасной и комфортной работы водителя в автомобиле установлены пневмосиденья, зеркала с электроподогревом, проблесковый маячок на крыше, подогрев топливных фильтров и топливозаборника.
Читайте также:
ЛЕГЕНДАРНЫЙ ГАЗ-66
ГРУЗОВОЙ АВТОМОБИЛЬ КАМАЗ-5350 СЕМЕЙСТВА «МУСТАНГ»
СОВЕТСКИЙ ГРУЗОВИК МАЗ-502: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗИС-151 — ГРУЗОВОЙ АВТОМОБИЛЬ СОВЕТСКОГО ПЕРИОДА С ТРЕМЯ ВЕДУЩИМИ МОСТАМИ
МАЗ ЗУБРЕНОК (МАЗ 4370) ОТЗЫВЫ И ХАРАКТЕРИСТИКИ
Источник: gredx.ru
Просмотров: 2872
www.alfa-industry.ru
Бескапотный Урал 5557 — Уральский Завод Спецтехники
Код модели: 15482
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Варианты модификаций шасси Урал 5557 с бескапотной кабиной
Модификация | Г/п, тонн | Спальное место | Модель двигателя | Мощность двигателя, л.с. | Коробка передач | Емкость топливного бака | Особенности |
---|---|---|---|---|---|---|---|
5557-4151-80Е5 | 12,5 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 210+210 | Без ДЗК, кронштейны для крепления надрамника 5557 |
5557-4152-80Е5 | 12,5 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 210+210 | Без ДЗК, ДОМ, кронштейны для крепления надрамника 5557 |
5557-4156-80Е5 | 12,5 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 210+210 | Без ДЗК, ДОМ усиленный, кронштейны для крепления надрамника 5557 |
5557-4512-80Е5 | 12,5 | + | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 210+210 | ДОМ, ДЗК |
5557-4516-80Е5 | 12,5 | + | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 210+210 | ДОМ усиленный, ДЗК |
5557-4521-80Е5 | 12,5 | + | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 210+210 | КОМ с насосом НШ-32У3Л, ДЗК |
5557-4121-80Е5 | 12,5 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 210+210 | Без ДЗК, КОМ с насосом НШ-32У3Л, кронштейны для крепления надрамника 5557 |
5557-4256-80Е5И05Б25 | 12,5-13,5 | — | ЯМЗ-53623-10 | 275 | ЯМЗ-1105, 5 ст. | 300 | Без ДЗК, без выводов на прицеп, без буксирного прибора, ДОМ усиленный, передняя подвеска усиленная (г/п 6500 кг), кронштейны для крепления надрамника 5557 |
5557-4151-82Е5 | 12,5 | — | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 210+210 | Без ДЗК, кронштейны для крепления надрамника 5557 |
5557-4152-82Е5 | 12,5 | — | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 210+210 | Без ДЗК, ДОМ, кронштейны для крепления надрамника 5557 |
5557-4152-82Е5И05 | 12,5-13,5 | — | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 210+210 | Без ДЗК, ДОМ, передняя подвеска усиленная (г/п 6500 кг), кронштейны для крепления надрамника 5557 |
5557-4512-82Е5 | 12,5 | + | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 210+210 | ДОМ, ДЗК |
5557-4512-82Е5И05 | 12,5-13,5 | + | ЯМЗ-53613-10 | 312 | ZF-9S1310T0, 9 ст. | 210+210 | ДОМ, ДЗК, передняя подвеска усиленная (г/п 6500 кг) |
Для всех типов модификации шасси Урал 5557:
- Колесная формула 6х6
- Задний свес рамы удлинен на 333 мм
- Пневматический привод тормозной системы
- Пневматический привод управления стояночным тормозом
- Пневматический привод управления раздаточной коробки
- Шины 425/85 R21 (КАМА-1260, Бел-1260, О-184)
- Предпусковой подогреватель 14ТС-10Е4
- Блокировка межколесного дифференциала
- Блокировка межосевого дифференциала
- Антиблокировочная система тормозов
- Система «Эра-Глонасс»
- Ремни безопасности
- Выводы на прицеп и буксирный прибор, централизованную систему накачки шин (если в описании комплектации не указано обратное)
Расшифровка условных обозначений:
ДЗК – держатель запасного колеса
КОМ — коробка отбора мощности
ДОМ – дополнительный отбор мощности
Указанные технические характеристики имеют информационный характер и могут быть изменены производителем
Силовые агрегаты
Двигатель ЯМЗ 53613-10 | |
---|---|
Тип двигателя | Четырехтактный с воспламенением от сжатия |
Количество и расположение цилиндров | 6, рядное |
Рабочий объем цилиндров, см3 | 6650 |
Степень сжатия | 17,5 |
Максимальная мощность, кВт | 228 (312 л.с.) |
Максимальный крутящий момент, Н·м | 1221 |
Топливо | Дизельное |
Двигатель ЯМЗ 53623-10 | |
---|---|
Тип двигателя | Четырехтактный с воспламенением от сжатия |
Количество и расположение цилиндров | 6, рядное |
Рабочий объем цилиндров, см3 | 6650 |
Степень сжатия | 17,5 |
Максимальная мощность, кВт | 200,7 (275 л.с.) |
Максимальный крутящий момент, Н·м | 1161 |
Топливо | Дизельное |
Шасси Урал 4320
6х6, двигатель ЯМЗ-65674 (ЕВРО-5, 230 л.с.), г/п 6,9 т., коробка передач ЯМЗ-2361, баки 300+180 л, ДОМ, ДЗК
Ожидается 4 шт.
Шасси Урал 5557
6х6, двигатель ЯМЗ-65674 (ЕВРО-5, 230 л.с.), г/п 12,0 т., коробка передач ЯМЗ-2361, баки 210+180 л, ДОМ, ДЗК
В наличии 1 шт.
uzst.ru
