Это наиболее распространенные типы, которые вы найдете на рынке. Это простой механизм, который толкает трейлер вверх по часовой стрелке, чтобы разгрузить груз.

Платформа прицепа опрокидывается через тягач, перемещая его назад.

Буксирная балка обычно шарнирно прикреплена к механизму скольжения, расположенному под станиной и соединенному с помощью одной тяги, ведущей к колесу, которое поддерживает раму, обычно шарнирно прикрепленной к задней части станины.

Рис. 3 Толкание спереди и сзади соответственно

Когда скользящий шарнир смещается назад, конфигурация стержневой рамы и станины претерпевает изменения по мере того, как прицеп продолжает опрокидываться.

Вы можете заблокировать прицеп в желаемом положении и при этом откинуть назад вокруг колес, чтобы опорная плита занимала более высокий горизонтальный уровень, чем в рабочем положении.

Механизм прямого нажатия может располагаться спереди, сзади или в средней части.

Рисунок 4 Передний толкатель

Передний толкатель обычно имеет простую конструкцию и может обеспечить вам длинный ход. Средняя кнопка показана на рисунке 5 ниже.

Рисунок 5 Среднее нажатие

Получить подробный чертеж!

Это несколько непрямой и сложный механизм, предназначенный для достижения более эффективного подъема, чем для прямого толкания. Тем не менее, механизм толкает прицеп вверх по часовой стрелке, чтобы разгрузить груз.

Буксировочное устройство в этом случае шарнирно закреплено на выдвижном механизме, расположенном под станиной,

и связан через ряд соединительных стержней, ведущих к колесу, поддерживающему раму, обычно шарнирно прикрепленному к задней части станины, как и в большинстве самосвалов.

Имеется несколько подвижных стержней, которые соединяются для передачи движения на опорную плиту прицепа, чтобы опрокинуть его через буксировочный фургон, тем самым перемещая его назад. См. рис. 7 ниже.

Рис. 6 Соединительные тяги самосвального прицепа

По мере того, как прицеп продолжает опрокидываться, шатуны, рама и платформа регулируются, создавая баланс в каждом положении.

Эти тяги улучшают подъемную операцию, уменьшая требуемое усилие. В идеале этот тип самосвального прицепа обеспечивает равномерную прочность кузова фургона и снижает тягу.

Самое главное, общий механизм имеет повышенную эффективность гидроцилиндра. Сборка для соединительных стержней может выполняться лицом вперед или назад, как показано на рис. 7 и рис. 8 ниже соответственно.

Рисунок 7 Нажимные тяги передних

Рисунок 8 Нажимные тяги задних

Самосвальные прицепы также можно классифицировать по типу кузова фургона. Таким образом, вы можете выбрать то, что вы хотите, исходя из этого:

• Типы ящиков и
• Самосвальные прицепы U-типа

Рис. 9 Прицеп-самосвал коробчатого типа

Кузовной прицеп имеет прямоугольную форму и разработан с менее сложными функциями для вашего использования. Буксировочное устройство достаточно прочное, чтобы выдерживать тяговое усилие, необходимое во время буксировки.

Кроме того, он также спроектирован таким образом, чтобы быть прочным, чтобы противодействовать силам тяги, возникающим при опрокидывании прицепа. Это дешево и легко производить.

Это широко используемый вариант во всем мире. Передний конец фаркопа имеет стандартное крепление с муфтой в задней части. Как минимум, есть две точки крепления, которые доступны по длине фаркопа.

Используются для крепления основания прицепа. Одна из точек используется для блокировки прицепа в рабочем положении, а другая — в положении стола.

Прицеп-самосвал типа U спроектирован и изготовлен в форме, показанной на рис. 10 ниже. Этот тип прицепа дает вам следующие преимущества при работе.

• Во-первых, он изготовлен из высокопрочного и износостойкого листа
Тип
• U — это Streamline, поэтому скорость разгрузки выше и тщательнее по сравнению с другими вариантами, которые вы найдете на отраслевом рынке.
• Это кусок цельной пластины без сращивания. Это предлагает вам хороший износостойкий продукт
• Самое главное, это легкий прицеп с большой грузоподъемностью
• Устойчивость гарантируется низким центром тяжести прицепа. По сути, центр тяжести уменьшается на 120 мм. В результате это помогает сделать ваши операции безопасными

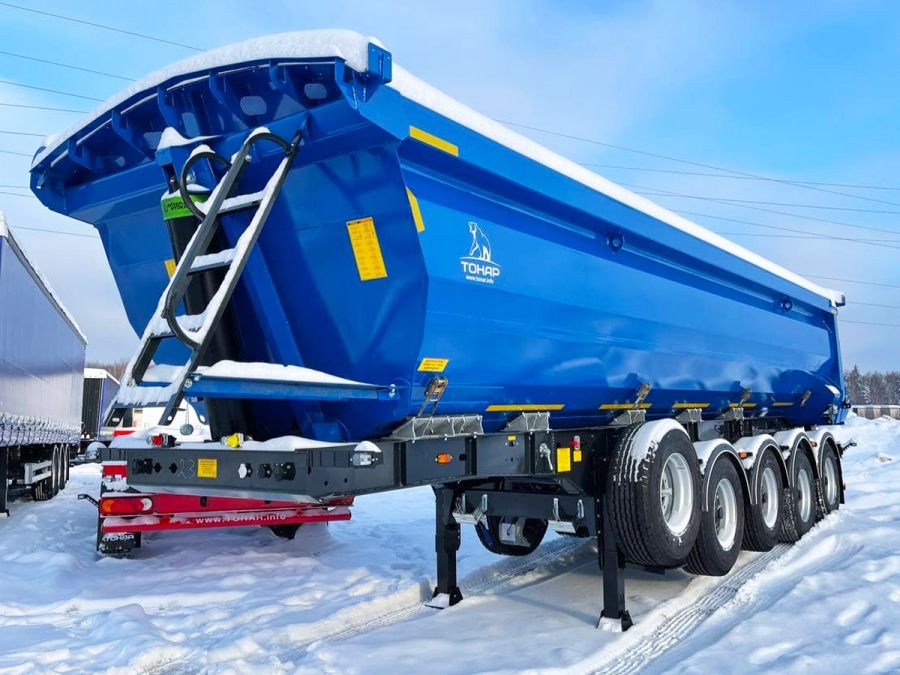

Рис. 10 Прицеп-самосвал U-образного типа

Получить предложение!

Наши прицепы-самосвалы — это тот тип прицепов, который вам нужен для вашей работы, потому что они сделаны из закругленного стального корпуса, что делает их прочными для использования в тяжелых условиях.

Они предназначены для экономичной и специальной транспортировки абразивных материалов, таких как заполнители, асфальт и песок, а также других подобных материалов. Вот важные факты, которые следует учитывать: –

• Плоский пол с закругленным стальным корпусом обеспечивает низкий центр тяжести. Это важно для обеспечения высокой стабильности и безопасности операций.
• Грузоподъемность. Конструкция кузова самосвального прицепа выполнена таким образом, чтобы уменьшить вес и, следовательно, увеличить грузоподъемность вашего грузовика.
• Форма кузова самосвального прицепа не позволяет вашему грузу удерживаться на поверхности. Это повышает безопасность при погрузке вашего груза.
• Закругленные стальные кузова оптимизированы для больших объемов загрузки от 24 до 56 м ³ . Более того, тело предназначено для решения различных задач, которые потребуются ежедневно.

Имея всю информацию о прицепах-самосвалах, вы теперь можете с комфортом выбрать тип, подходящий для вашего применения. Важно знать, какой трейлер будет выполнять большую часть работы в вашем приложении.

По вашему выбору вы должны сопоставлять нижние, боковые, торцевые и концевые опрокидывания, щенки и переносы с типом работы, которую вы выполняете, для максимальной эффективности.

Это включает в себя долговечность, вес и грузоподъемность при выборе алюминия и стали. Прицепы-самосвалы доступны в нескольких основных конфигурациях, перечисленных здесь, и это важно учитывать при выборе.

Несмотря на то, что расстояние между осями и региональные нормы веса обычно определяют наилучший вариант для применения, важно знать тип применения, который лучше всего подходит для выполнения, а также плюсы и минусы

• Обращение с твердыми предметами

Торцевые отвалы лучше всего подходят для работы с большими грузами. Более того, они предлагают вам более быструю разгрузку. Они также могут перевозить сложные грузы, такие как обломки понижения в должности.

Эти концевые отвалы обычно имеют конструкцию с тяжелыми стенками, что позволяет им работать с такими крупными обломками. Это тип прицепа-самосвала, который стоит выбрать, когда вы сталкиваетесь с такими сложными вещами.

Однако вам придется столкнуться с проблемами нестабильности, которые могут быть заметны в положении сброса. Это в большей степени относится к районам, где место захоронения неравномерно.

В этом случае вам понадобится очень хороший оператор, иначе прицеп может перевернуться во время работы.

• Использование нижних отвалов

Нижние отвалы включают откидной люк в нижней части прицепа. При открывании грейфера материал можно укладывать точно в валок справа и слева или равномерно распределять по задней части прицепа, когда он открывается рядом с задней частью.

Донные отвалы могут использоваться в трех основных областях: укладка асфальта, складирование и транспортировка материалов. Да, вопреки распространенному мнению, этот тип прицепа является очень эффективным инструментом для накопления запасов.

Преимущество использования самосвального кузова заключается в возможности быстрого выполнения работ. Колеса не перестанут вращаться, когда вы проедете зону свалки и полностью откроете ворота.

• Боковые отвалы для стабильной работы

Гидроцилиндры бокового самосвала позволяют наклонять кузов при выгрузке материала либо в левую, либо в правую сторону прицепа. Это обеспечивает более высокую грузоподъемность и быструю разгрузку.

Во время цикла разгрузки прицеп сохраняет устойчивость. Частота несчастных случаев при опрокидывании самосвала с боковой разгрузкой намного ниже по сравнению с торцевой разгрузкой, и в результате страховые компании обычно взимают более низкие страховые взносы.

В результате боковой самосвал хорошо подходит для выполнения работ по подготовке площадки. Его конструкция позволяет оператору иметь множество вариантов разгрузки.

• Когда можно получить прицепы для щенков

Детский прицеп обычно буксируется стандартным самосвалом с собственным гидроцилиндром. С этим тараном он имеет возможность саморазгрузки. Эта установка увеличивает грузоподъемность без использования маневренности.

Самое главное, что вам не нужно отцеплять прицеп. Несмотря на то, что они довольно проворны, вам нужно немного места, так как вы должны сложить их, чтобы выгрузить материал.

С этим прицепом выгрузка также выполняется быстро. Вам, как водителю, не нужно выходить из грузовика, чтобы сбросить груз. Большие полезные грузы можно буксировать универсальным способом, что дает вам возможность разбрасывать материал.

• Транспортный прицеп

Перегрузочный прицеп, также известный как хлопающий из-за шума, который он издает при перемещении груза, может перевозить двойную нагрузку. Этот прицеп обычно тянут через стандартный самосвальный прицеп.

Если вы хотите разгрузить свой груз, вы должны отцепить прицеп, а затем выгрузить его. После этого можно подкатывать к прицепу, который катится по рельсам на нем к стандартному кузову самосвала с помощью пневматической, электрической или гидравлической систем.

Прелесть этого прицепа в том, что вы можете перевозить к месту работы двойную полную загрузку груза. Это очень хороший вариант, особенно если вам нужно преодолевать большие расстояния, чтобы разгрузить свой груз.

• Сравнение полезной нагрузки и массы

Вы можете получить два варианта прицепов с нижним самосвалом: тяжелые варианты, которые в основном используются для бездорожья, а затем сверхлегкие варианты для максимальной допустимой по закону полезной нагрузки на дорогах.

С помощью этих двух параметров вы можете максимизировать их в каждом из различных приложений. Самосвальные прицепы повышенной грузоподъемности имеют несколько стальных усилений и наиболее подходят для перевозки более тяжелых грузов.

Однако по легальным трассам с такими нагрузками не выедешь. Лучше всего их использовать во время бездорожья в ситуации, когда прицеп скручивается по неровной дороге.

С другой стороны, сверхлегкий автомобиль обеспечивает максимальную полезную нагрузку при движении по легальному шоссе без нарушения каких-либо законов.

• Выбор в зависимости от материала кузова

Наиболее часто используемый материал в конструкции самосвального кузова. Однако сталь бывает разного качества и состава. В этом случае важно выбрать наиболее подходящий тип стали для данного применения.

Учитывайте характер твердости материала, который делает его устойчивым к истиранию. Если вы хотите перевозить гравий и песок на своем прицепе-самосвале, вам может быть интересно узнать о способности стального кузова противостоять истиранию.

Еще одна вещь, которую следует учитывать, это прочность на растяжение, которая определяет способность выдерживать воздействие нагрузки. Это следует особенно учитывать при сборке шасси.

И последнее, но не менее важное: обратите внимание на предел текучести конкретной используемой стали. Это качество важно для сопротивления вмятинам на стали.

Самосвал из стали Hardox

• Выбор самосвала вместо прицепа-самосвала

Самосвал является альтернативой самосвальному прицепу. Обычно существует довольно много самосвалов, которые соответствуют региональным нормам по расстоянию между осями и весу.

Эти грузовики можно использовать в том случае, если прицепы-самосвалы не подходят для ваших целей. Каждый из них имеет свои достоинства и ограничения, основанные на грузоподъемности и маневренности в процессе разгрузки.

• Стандартные самосвалы

это грузовики с короткой колесной базой, обеспечивающие максимальную маневренность во время работы. Основным ограничением является узкая грузоподъемность, определяемая региональными нормами по расстоянию между осями и весу.

Тем не менее, они доступны с различными конфигурациями осей и колес с возможностью выбора конструкции самосвального кузова для различных областей применения.

Важно установить предполагаемое использование грузовика от гравия и песка до перевозки строительного мусора. Это очень помогает покупателю сделать выбор подходящего стального дизайна и конструкции.

В частности, эллиптические конструкции стальных корпусов используются там, где материал естественным образом свисает. В этом случае пол с эллиптическим контуром помогает облегчить поток.

Более того, он отклоняет большие камни и предотвращает их падение на пол. Это очень помогает уменьшить вмятины, которые обычно связаны с сильными ударами.

Потребность в более безопасных и эффективных грузовых прицепах побудила использовать эту технологию для создания самосвального прицепа. В то время как для некоторых грузов потребуется ручная загрузка и разгрузка, такие продукты, как строительные материалы, не требуют специального ухода во время разгрузки. Все, что вам нужно сделать, это сбросить свой груз по прибытии в пункт назначения. В этом случае вам не придется тратить время на удаление груза по крупицам. Самосвальный прицеп делает это возможным благодаря гидравлическим системам, установленным на кузове вашего прицепа. В настоящее время доступно множество конструкций прицепов-самосвалов, чтобы предложить вам вариант, близкий к вашим рабочим потребностям. Теперь вы можете выбирать между задним самосвалом и раздвижным самосвалом, рассматривая преимущества каждого из них, как описано в этом руководстве.
