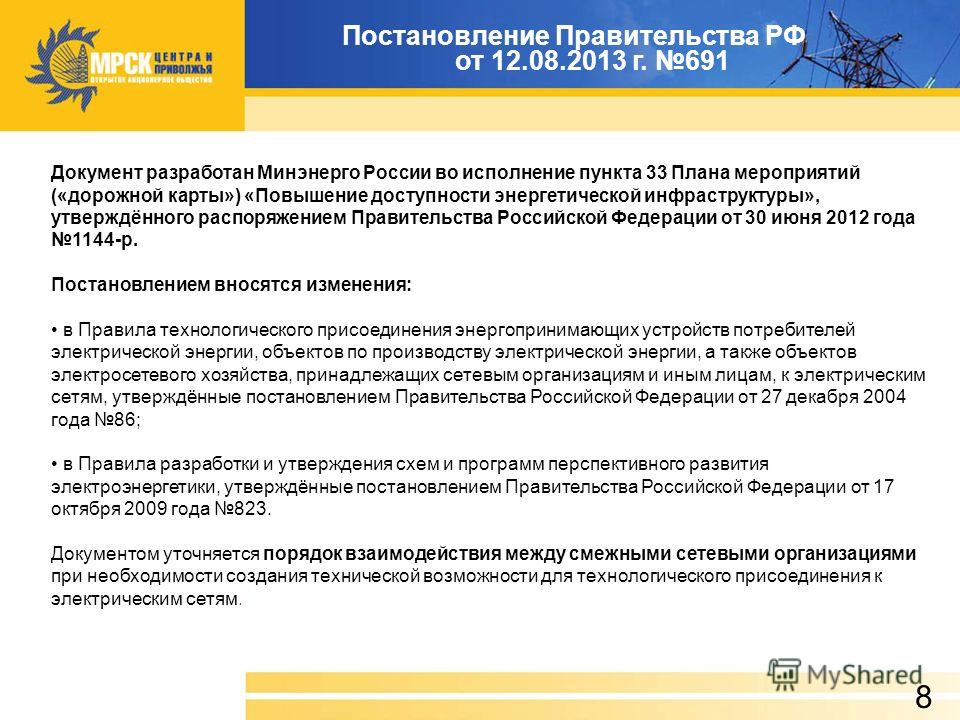

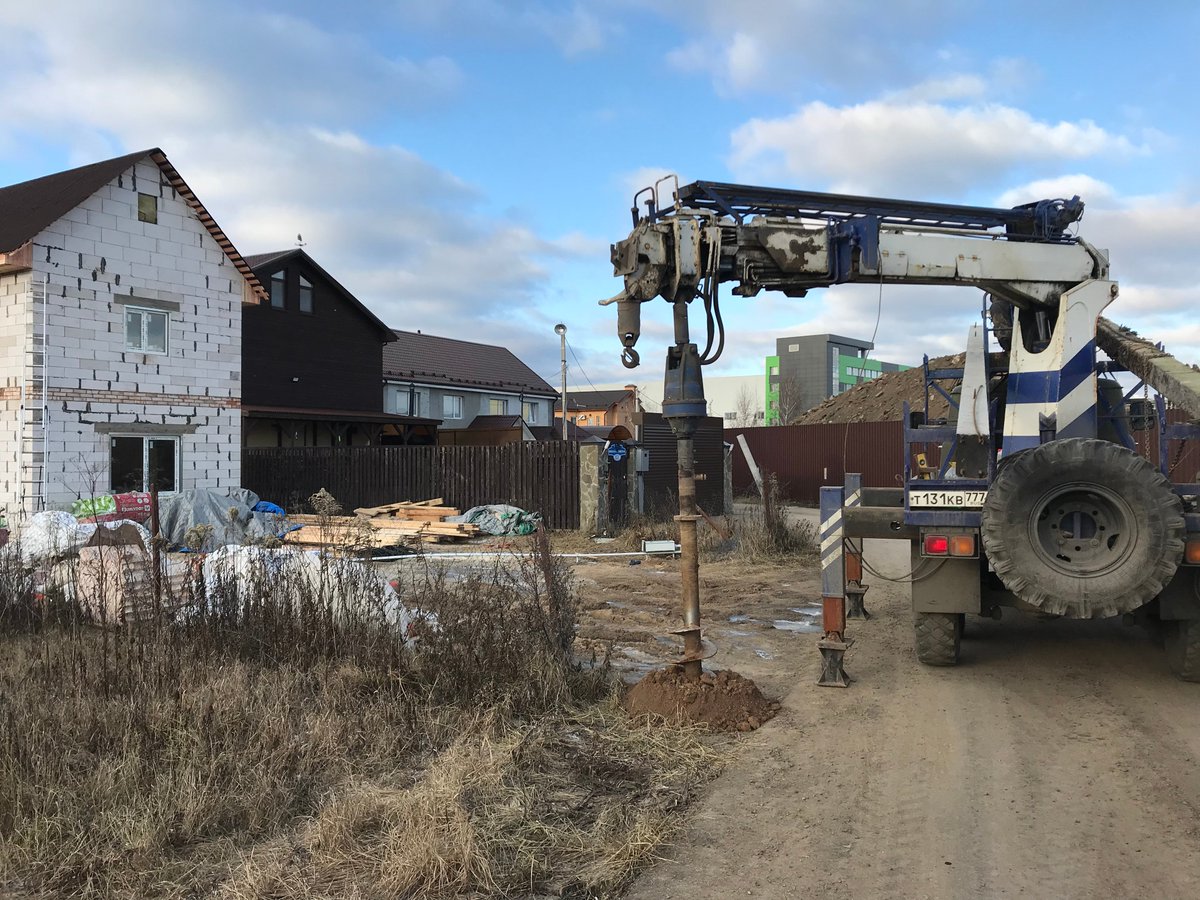

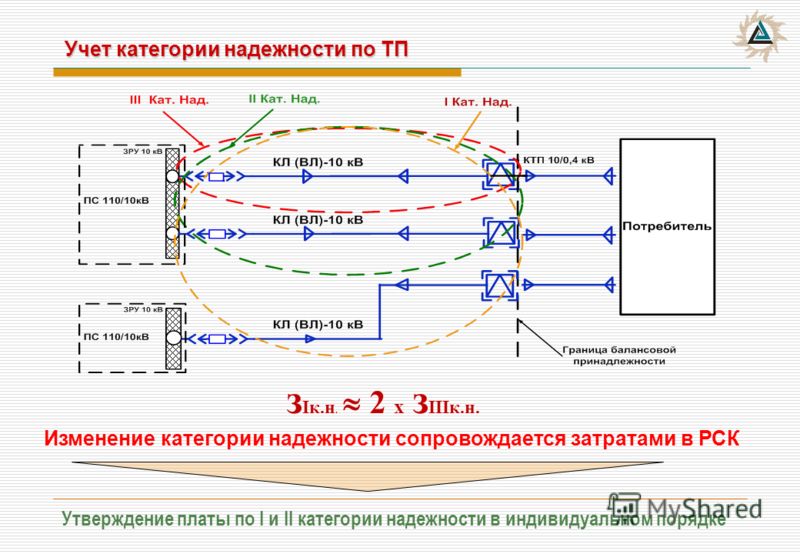

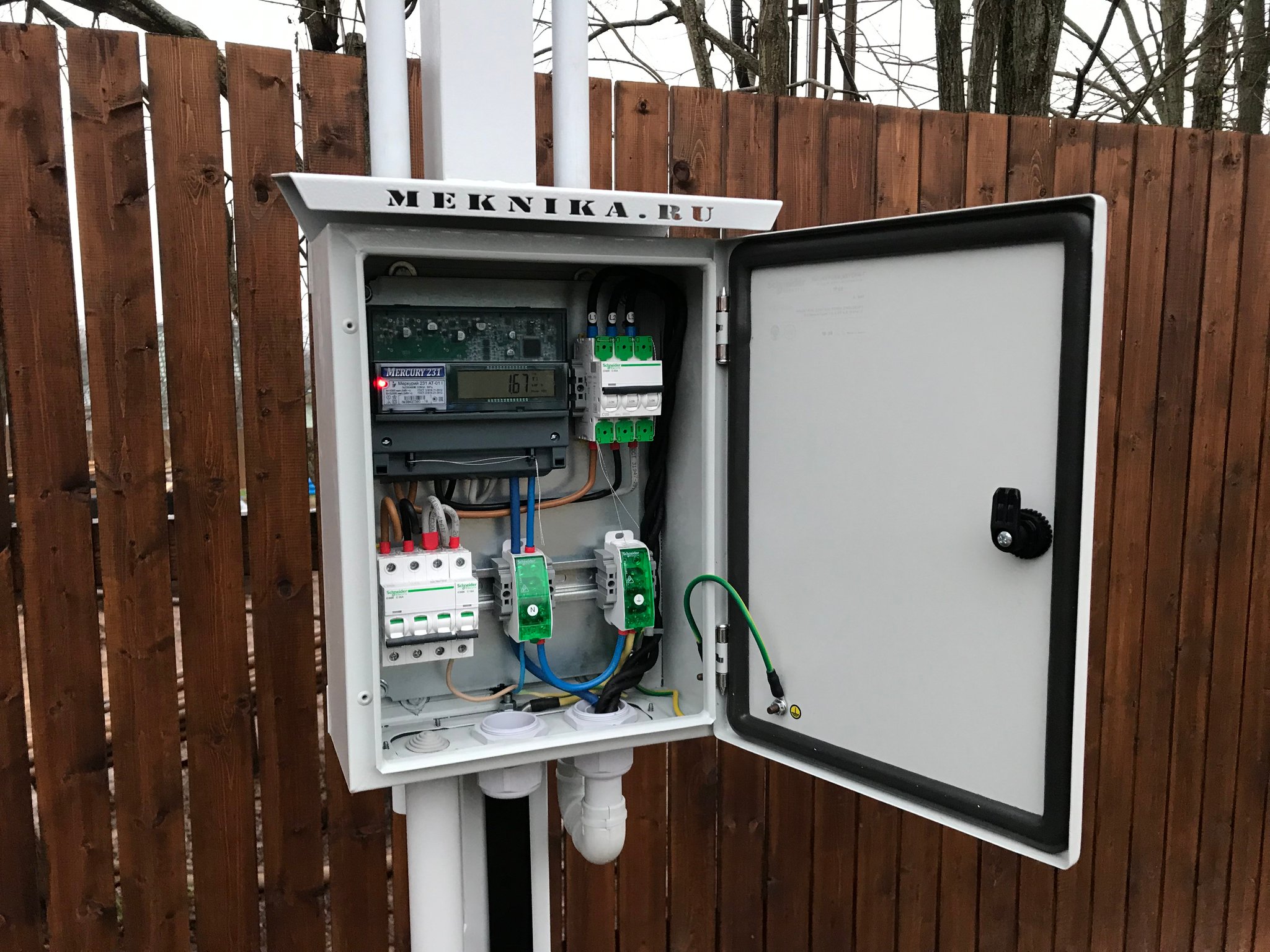

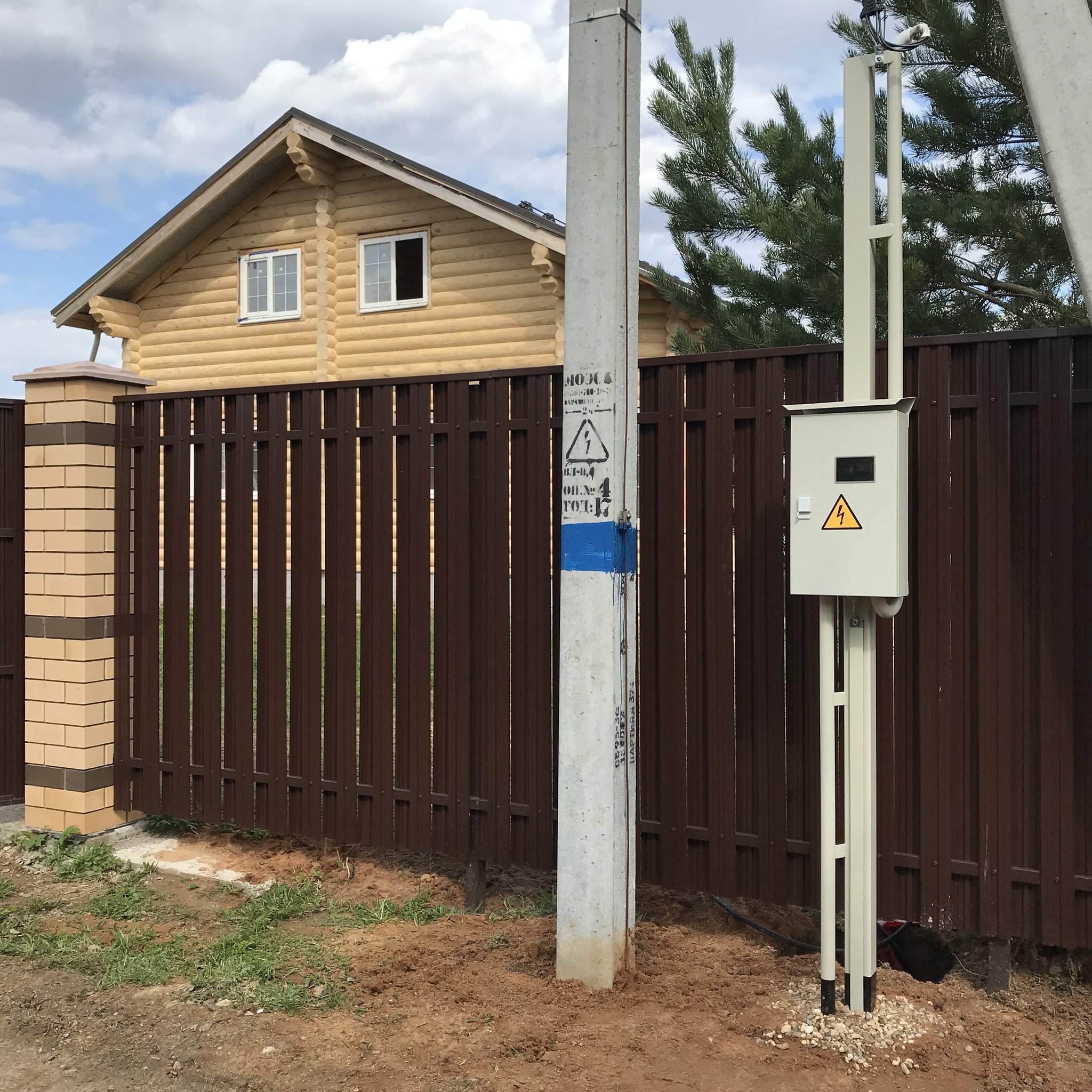

Мэкника технологические присоединения: Технологические присоединения Мэкника, Солнечная ул., 15, посёлок подсобного хозяйства Минзаг

Содержание

Поддержка малого и среднего бизнеса

Подайте электронную заявку в «Личном кабинете» и не позднее 5 рабочих дней оплатите (авансируйте) выставленный счет. Сетевая организация выполнит необходимые мероприятия, включая установку счетчика, и направит Вам через «Личный кабинет» подписанные акты. При присоединении на уровне напряжения 0,4 кВ и ниже Вам необходимо лишь обеспечить место установки прибора учета и доступ к нему.

Нет необходимости постоянно проверять Личный кабинет. О любых изменениях мы известим Вас по SMS.

Вы начинаете бизнес и хотите понять, сколько Вам потребуется электрической мощности для работы?
Используйте наш Калькулятор мощности. С его помощью можно рассчитать нагрузку и использовать расчет при подаче заявки на технологическое присоединение. Результаты расчета Вы можете выгрузить в excel, распечатать или отправить по e-mail.

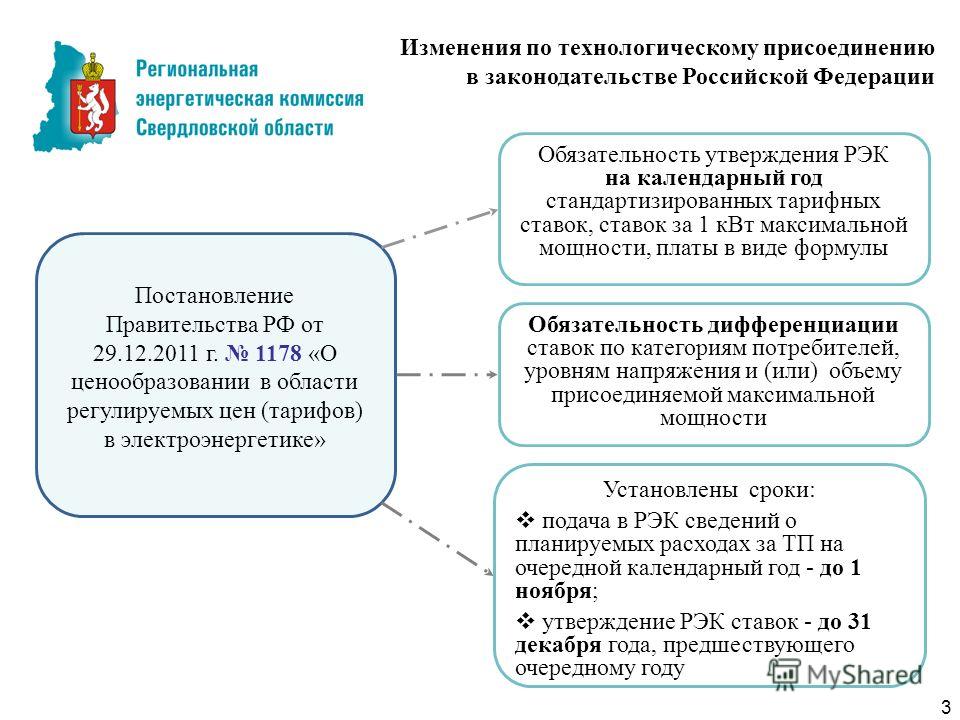

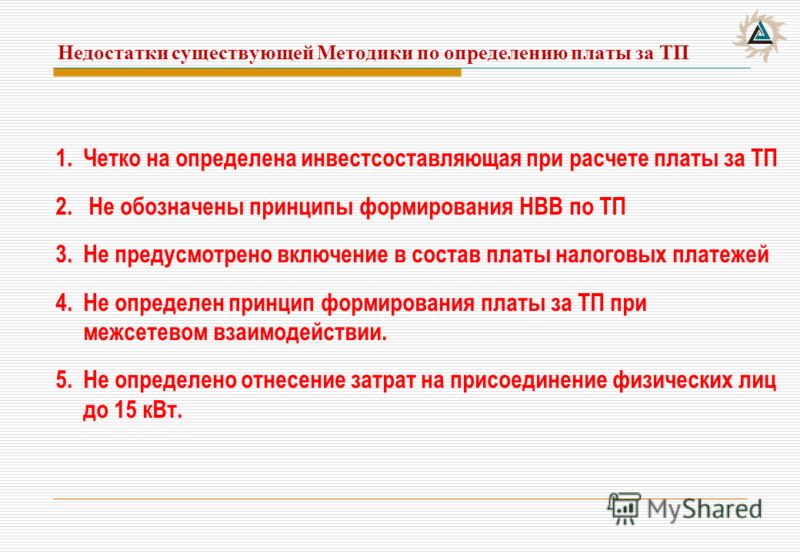

Для любого предпринимателя важно понимать объем вложений в будущий или уже существующий бизнес. Хотите сделать расчет предварительной стоимости технологического присоединения? Мы сделали для Вас электронный Калькулятор стоимости.

Хотите узнать имеющийся резерв мощности в районе расположения Вашего объекта или получить перераспределенную мощность от объекта неподалеку?
На Карте питающих центров выберите интересующий Вас центр питания, отмеченный специальным знаком, свидетельствующим о наличии по такому центру информации о свободной к перераспределению мощности. Далее кликните на него и в раскрывшемся окне выберите раздел «Перераспределение мощности». Здесь можно ознакомиться с актуальными предложениями и оценить, хватит ли Вам предлагаемого для перераспределения объема мощности. Данные по всем объектам, которые имеют мощность, свободную для перераспределения, публикуется в разделе «Перераспределение мощности».

В случае Вашей заинтересованности Вы можете связаться с лицом, указанным на Портале ТП, заключить с ним соглашение о перераспределении мощности.

Теперь Вы знаете объем необходимой Вам электрической мощности и готовы подать заявку на технологическое присоединение? Не нужно никуда идти или ехать, это можно сделать со своего компьютера или даже с телефона. Заходите в «Личный кабинет» и подавайте заявку. Если возникли вопросы, связанные с регистрацией в Личном кабинете, ознакомьтесь с Инструкцией , узнайте о возможностях личного кабинета — посмотрев видеоролик.

Не знаете как приложить документы к Вашей заявке? Все файлы подгружаются в электронном виде (не более 100 Мб, длина имени не должна превышать 128 символов, допустимые форматы: jpg, jpeg, png, pdf, sig, tiff). Дома нет сканера? Не проблема! Мы принимаем фото документов, сделанные на мобильные устройства.


Дополнительно по желанию можно приложить подписанный с Вашей стороны проект договора энергоснабжения (купли-продажи (поставки) электрической энергии (мощности) или протокол разногласий к проекту договора.

А если технологическое присоединение будет проводиться в нежилом помещении многоквартирного дома — копию документа, подтверждающего согласие организации, осуществляющей управление многоквартирным домом, либо согласие общего собрания владельцев жилых помещений многоквартирного дома на организацию присоединения


Нет необходимости постоянно проверять «Личный кабинет». О любых изменениях мы известим Вас по SMS.

Не позднее 5 рабочих дней после того, как мы разместили указанный выше комплект электронных документов, оплатите выставленный счет за услуги по присоединению. Договор об осуществлении технологического присоединения к электрическим сетям будет считаться заключенным с момента произведенной Вами оплаты.

Как можно оплатить счет за услуги по присоединению?
Воспользуйтесь сервисом оплата онлайн или перейдите в «Личный кабинет» и произведите оплату непосредственно в заявке. Указание штрихкода счета на оплату при этом не требуется. Если Вы присоединяете свыше 15 и до 150 кВт, мы предоставим Вам возможность выбора индивидуального графика платежей с рассрочкой до 3 лет.

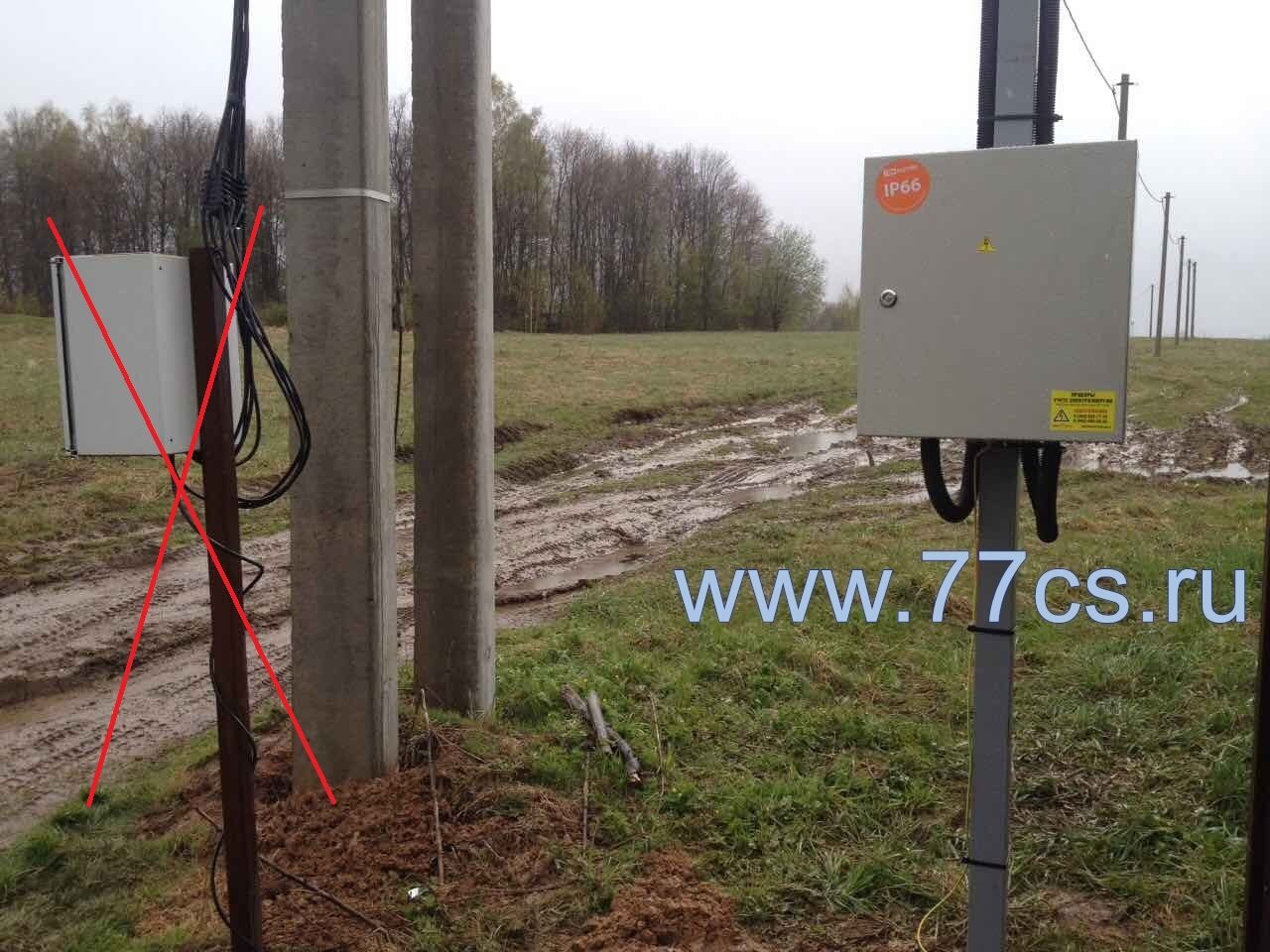

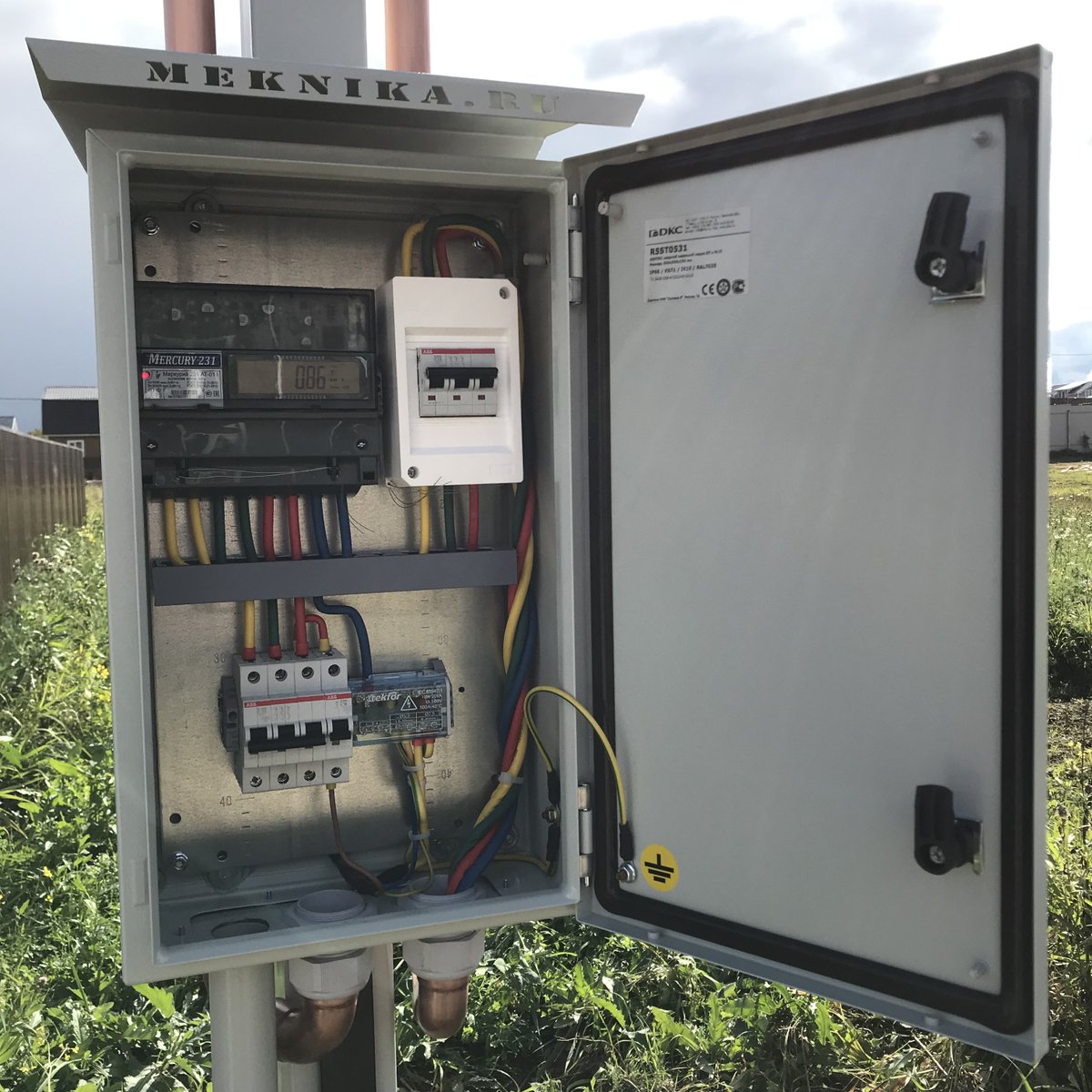

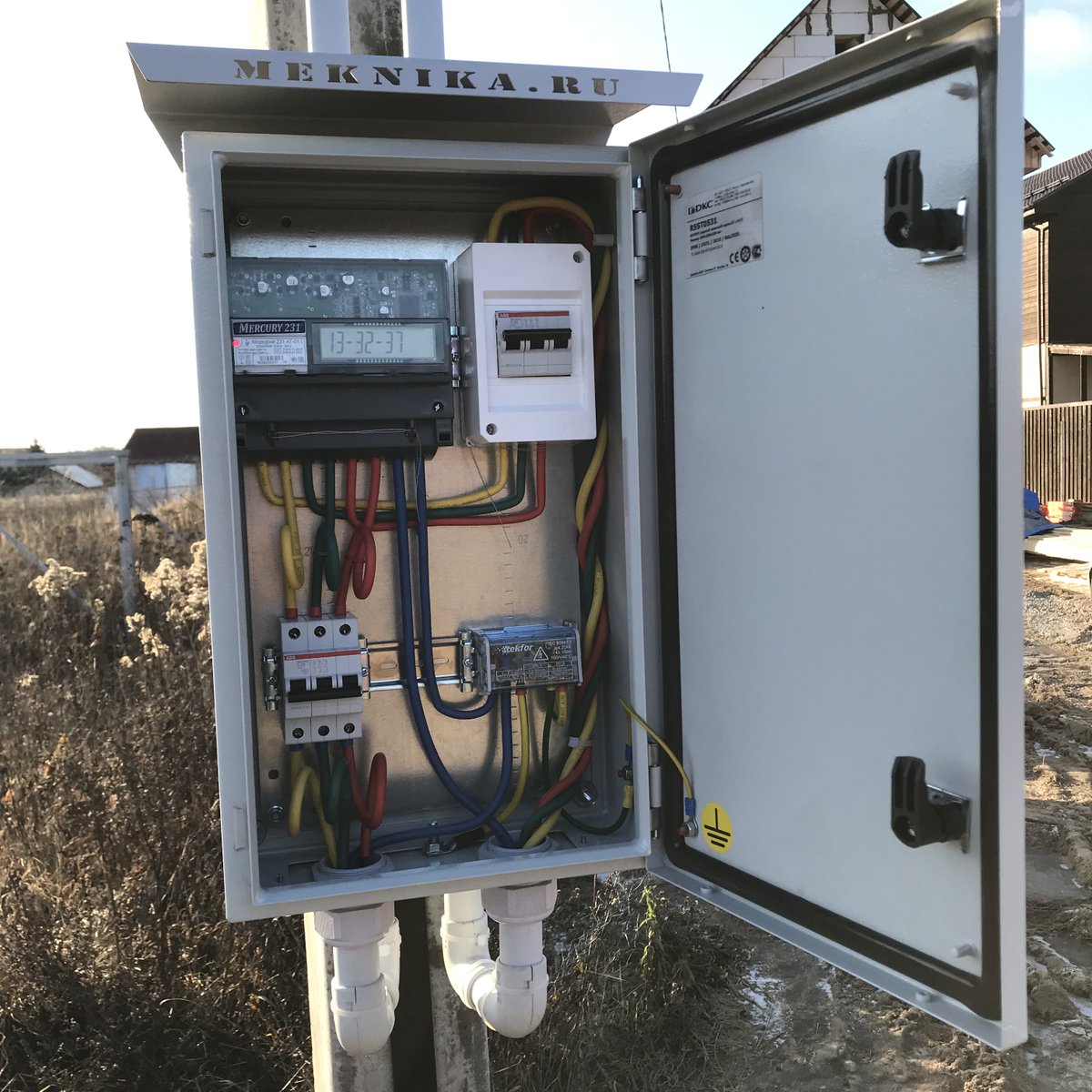

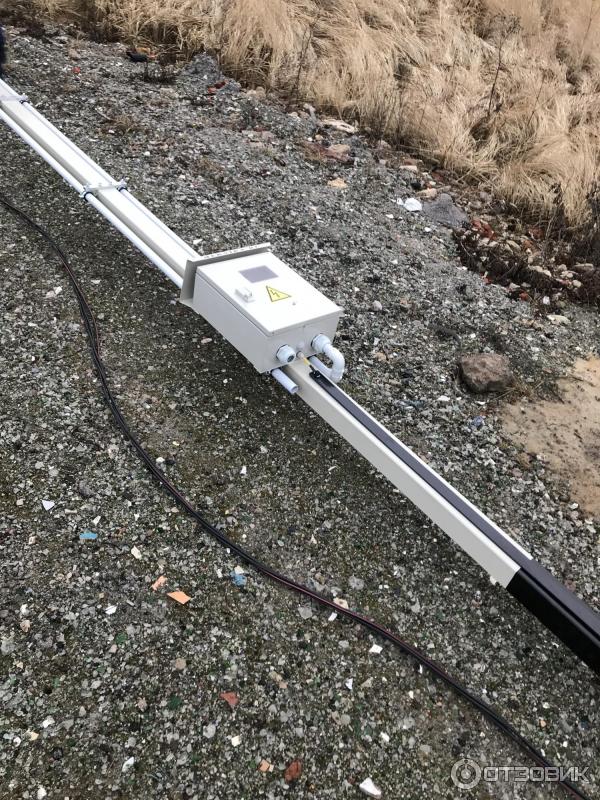

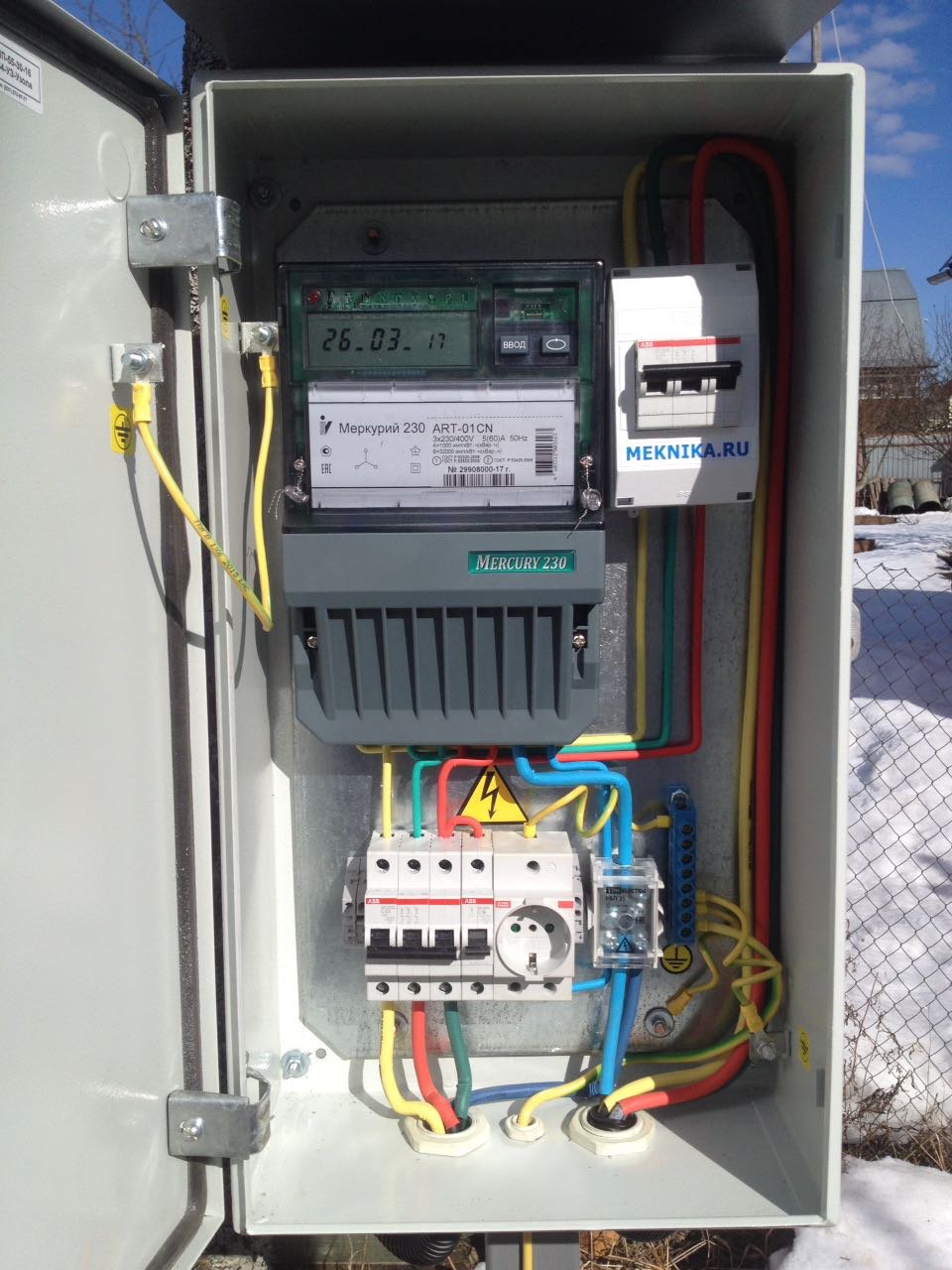

Вам не нужно беспокоиться об установке прибора учета электроэнергии, мы сделаем это самостоятельно (если присоединение осуществляется через сети многоквартирного дома, то счетчик установит гарантирующий поставщик электроэнергии).

Ознакомиться с подробным гидом по присоединению Вы можете здесь

Комплект актов, завершающих процедуру присоединения, мы разместим в Вашем «Личном кабинете», о чем уведомим Вас по SMS.

Процедура присоединения завершена!

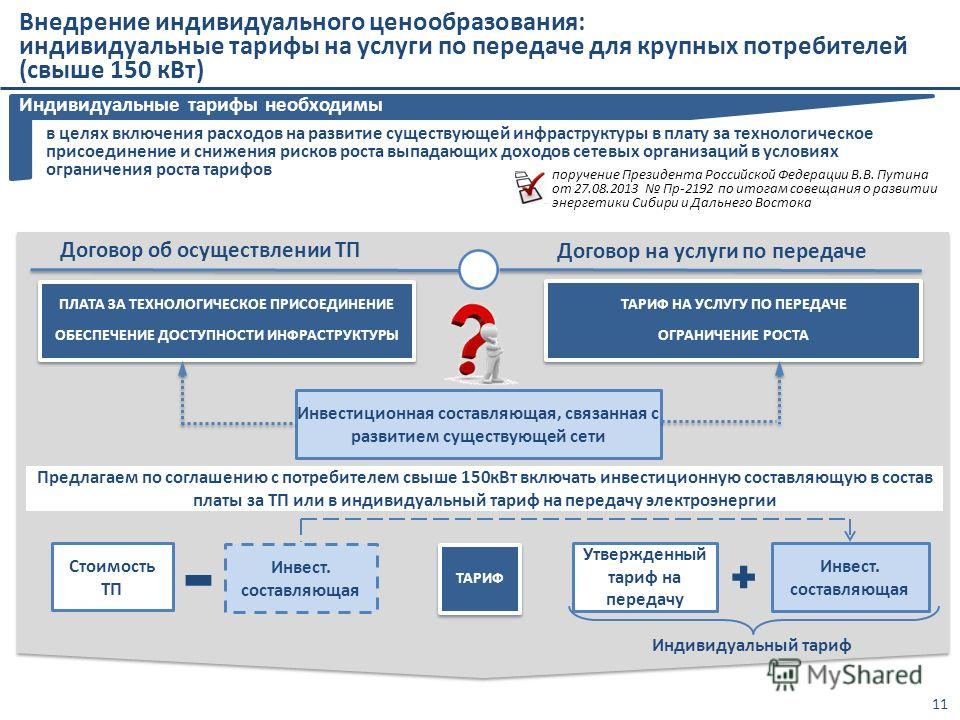

Если Вы юридическое лицо или индивидуальный предприниматель, присоединяете электрическую мощность до 150 кВт по 2 категории надежности электроснабжения, то после выполнения технических условий со своей стороны не забудьте направить в адрес органа федерального государственного энергетического надзора уведомление о готовности на ввод в эксплуатацию объектов.

Пакет документов должен быть направлен в течение 5 дней со дня оформления акта о выполнении технических условий способом, позволяющим установить дату отправки и получения уведомления.

Ознакомьтесь с нашими Услугами энергоснабжения ПАО «Россети Московский регион»

Мы работаем для Вас!


Необходимо одновременное соблюдение всех перечисленных условий.

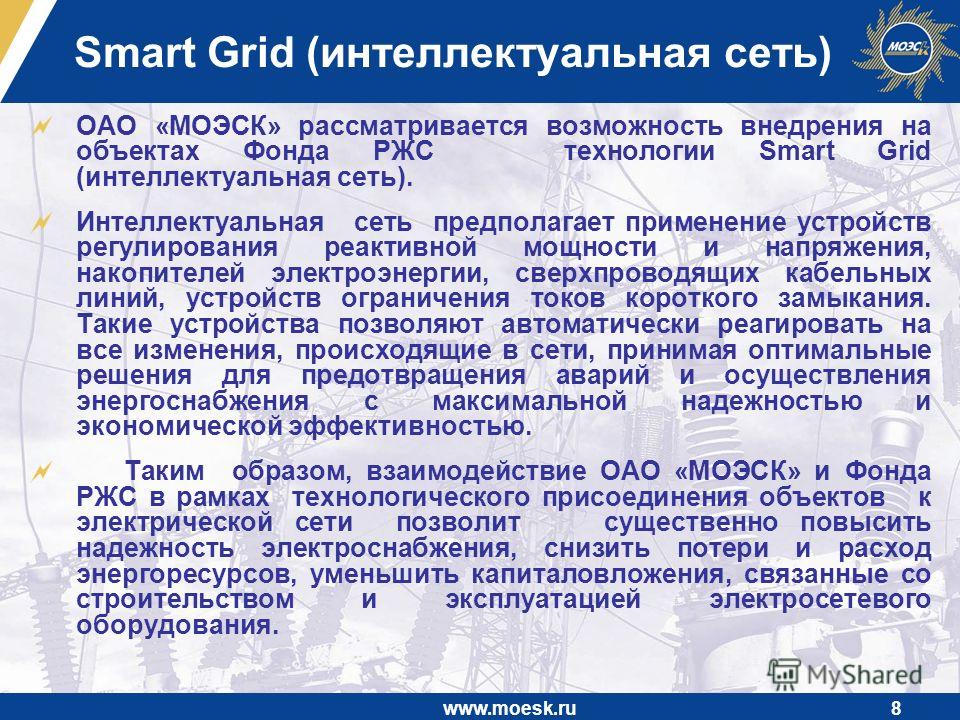

Если в ходе технологического присоединения к электрическим сетям ПАО «Россети Московский регион» у Вас возникли вопросы, Вы можете позвонить в любое удобное для Вас время по телефону «Светлой линии» и записаться на «День клиента».
Руководители по технологическому присоединению филиалов ПАО «Россети Московский регион» отвечают на вопросы клиентов, касающиеся техприсоединения (сроки, правомерность технических решений и др.), каждый вторник.

Технологические присоединения Мэкника Москва, Московский г.

, 3-й мкр., 9 — Электросетевые компании

Организация «Технологические присоединения Мэкника» в Москве представлена в основной категории «Электросетевые компании». Связаться с представителями организации можно по телефону, указанному ниже, и адресу Москва, Московский г., 3-й мкр., 9.

Контакты

Москва, Московский г., 3-й мкр., 9

🔥 +7 (495) 740-08-83 🔥  Нажмите на ссылку, чтобы получить информацию о владельце номера.

ежедневно, 9:00–21:00

http://meknika.ru

Коммунальные службы, Удлинители и адаптеры, Электромонтажные и электроустановочные изделия, Энергосбыт, Энергоснабжение, Энергосбережение и энергоаудит, Электромонтажные работы, Электросетевые компании

Поделитесь ссылкой на эту страницу в социальных сетях, чтобы сделать её популярнее:



Отзывы и комментарии

Оставьте свой отзыв об организации «Технологические присоединения Мэкника» из Москвы.

Он поможет другим пользователям данного сайта сделать правильный выбор. Сообщить об ошибке в описании или закрытие организации вы можете в разделе Контакты.

Оставляя отзывы на сайте, вы соглашаетесь с тем, что несете за них персональную ответственность. Администрация сайта не несет ответственности за отзывы, оставленные пользователями.

Телефонные номера компаний с этой страницы: +7 (495) 740-08-83.

Тех. присоединение

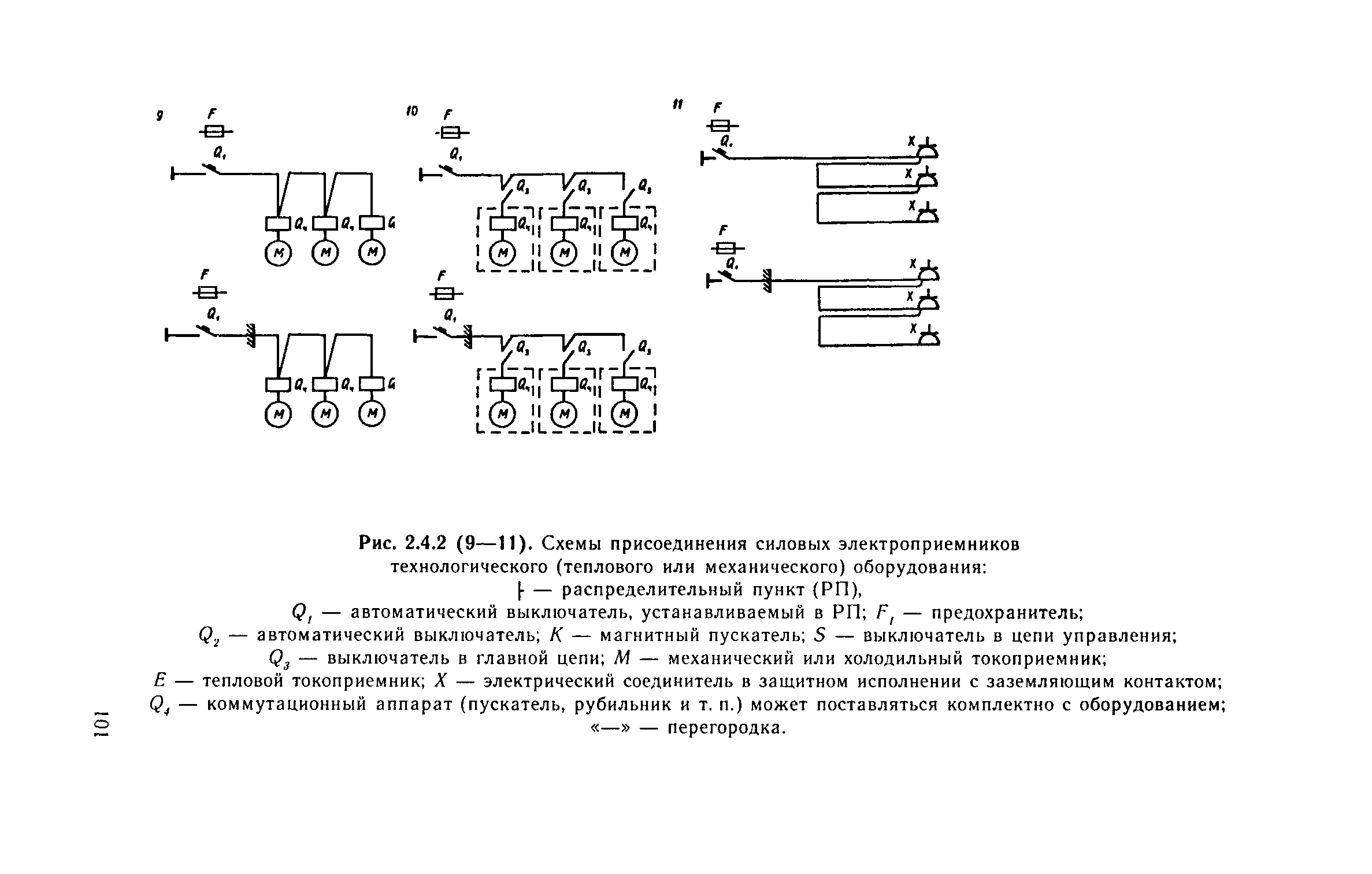

Технологическое присоединение


В связи с заключением агентского договора между ООО «ТСК Мосэнерго» и ООО «ЦТП МОЭК», все дальнейшие действия в части технологического присоединения, в том числе: заключение договоров, внесение изменений в действующие договоры, оформление актов – будет осуществляться агентом – ООО «ЦТП МОЭК» (тел.

: +7 (495) 276-13-07, сайт https://ctp-moek.ru).

Вместе с тем, ООО «ТСК Мосэнерго» продолжает осуществлять приём обращений.

Вы можете направлять свои заявки на подключение следующими способами:

  • Лично по адресу: 108811, г. Москва, поселение Московский, деревня Говорово, 47-й км МКАД, строение 21, БЦ «Боровский». Предварительная запись на подачу заявки по телефону +7 (495) 225-14-77. Время приема заявок: с 10:00 до 17:00.
  • Почтой России по адресу: 119618, г. Москва, ул. Терешково, д. 3.
  • Через сервис «Личный кабинет», реализованный на сайте ООО «ЦТП МОЭК».

Воспользоваться услугой «Единая заявка на выдачу технических условий, договоров о подключении (технологическом присоединении), актов о подключении (технологическом присоединении) объекта капитального строительства к сетям инженерно-технического обеспечения на территории Московской области», которая осуществляется в государственной информационной системе «Портал государственных и муниципальных услуг (функций) Московской области» по ссылке: https://uslugi. mosreg.ru/services/20817

Шаблоны заявок на подключение к системам теплоснабжения:

Шаблон заявки на подключение ТСК Мосэнерго

Шаблон заявки на ТУ ТСК Мосэнерго

Шаблоны заявок на подключение к системам ГВС:

Шаблон заявки на подключение к системе ГВС ООО «ТСК Мосэнерго»

Шаблон заявки на получение ТУ подключения к системе ГВС ООО «ТСК Мосэнерго»

ООО «ТСК Мосэнерго» является организацией водопроводно-канализационного хозяйства на территории г. о. Электрогорск Московской обл.

Вы можете подать соответствующую заявку на подключение к системам холодного водоснабжения или водоотведения в ООО «ТСК Мосэнерго».

Шаблоны заявок на подключение к системе ХВС:

Шаблон заявки на подключение к системе ХВС

Шаблон заявки на ТУ подключения к системе ХВС

Шаблоны заявок на подключение к системе ВО:

Шаблон заявки на подключение к системе ВО

Шаблон заявки на ТУ подключения к системе ВО

Перечень документов для получения договоров о подключении к системе ХВС и ВО

Шаблон баланса водопотребления и водоотведения

Примеры заполнения документов:

баланс водопотребления и водоотведения

сведения о составе сточных вод

(PDF) Технологии соединения электронного текстиля

0,5

0,8

0,5

3,7

0,4

0,8

0,6

0,6

3,5

2,6

1,8

0,7

0,3 0,3

2,6

1,9

0,6

0,0

1 , 0

2,0

3,0

4,0

5,0

6,0

7,0

электрическое сопротивление [Ом]

ICA-клейкая область [мм

2

]

Электрическое сопротивление

Au: заднее CA-приложение

Ni: заднее CA-приложение

Au: переднее CA-приложение

Ni: переднее CA-приложение

Au: параллельное CA-приложение

Ni : параллельное приложение CA

малое (3 мм

2

) среднее (8 мм

2

) большое (15 мм

2

)

Рисунок 7 . Электрическое сопротивление клеевых соединений между магнитами

и текстильными подложками с серебряным покрытием

При использовании магнитов с золотым покрытием электрическое сопротивление на

меньше одного Ом. Размер области клея ICA не имеет

существенного влияния на сопротивление контакта.

Параллельно наносимые клеи показывают наилучшие результаты.

Механические испытания

Из-за разной структуры соединений исследуется их прочность на растяжение

(Рисунок 8).

19

35

15

17

27 32

33

24

41

0

10

20

30

40

максимум усилие [Н]

Площадь клея ICA [мм

2

]

Предел прочности на разрыв

Заднее приложение CA

Переднее приложение CA

Параллельное приложение CA

2

2

2

Рисунок 8.Прочность на разрыв клеевых соединений между магнитами

и текстильными подложками с серебряным покрытием

Прочность на разрыв всех соединений выше, чем разделяющая сила

между двумя магнитами. Влияние клея

невелико. Причина выхода из строя в большинстве случаев — низкая адгезия

к поверхности магнита.

ЗАКЛЮЧЕНИЕ

Исследование показывает, что клейкие магниты

представляют собой привлекательную технику соединения в области интеллектуального текстиля.

Также доказано, что контакт с покрытыми золотом неодимовыми магнитами

дает наилучшие результаты. Использование неодимовых магнитов

возможно в широком диапазоне приложений

. Удельное электрическое сопротивление и механическая прочность

сопоставимы с существующими методами контакта, без повреждения ткани

. Сверху это самосвязный элемент

.

Для будущей работы планируется разработка индивидуализированного процесса автоматизации

, который сочетает в себе метод обращения к

и соответствующую обработку текстиля.

СПИСОК ЛИТЕРАТУРЫ

1. Schwarz, A .; Hakuzimana, J .; Качиньская, А .;

Banaszcyck, J . ; Westbroek, P .; Chronis, Y .; Priniotakis,

G .; Van Langenhove, L .; De Mey, G .; Целес, Д .: Золото

пряжи с покрытием методом химического осаждения. Поверхность и

Технология покрытий, Том. 204, 2010, S. 1214-1418

2. Cochrane, C .; Koncar, V .; Левандовски, М .; Dufour,

C .: Проектирование и разработка датчика гибкой деформации

для текстильных конструкций на основе проводящего полимерного композита

.Sensors 7 (2007), S. 473-492

3. Schwarz, A .; Cuny, L .; Hertleer, C .; Ghekiere, F .;

Казани, И .; De Clercq, G .; De Mey, G .; Van

Langenhove, L .: Модель электрической схемы из эластичной и проводящей пряжи

, полученной прядением с полым веретеном.

Технология материалов 26 H. 3 (2011), S. 121-127

4. Т. Линц, К. Каллмайер, Р. Ашенбреннер, Х. Райхл.

Вышивка электрических межсоединений проводящей пряжей

для интеграции гибких электронных модулей

в ткань. Proc. 2005 Девятый стажер IEEE. Symp. На

Wearable Computers (ISWC ’05), октябрь 2005 г.

5. Mattmann, C .; Clemens, F .; Tröster, G .: Датчик

для измерения деформации в текстиле. Sensors 8 (2008), S. 3719-

3732

6. Gao, M .; Dai, L .; Уоллес, Дж .: Биосенсоры на основе

упорядоченных углеродных нанотрубок, покрытых по своей природе проводящими полимерами

. Электроанализ 15 Vol. 13 (2003),

С. 1089-1094

7.Rotsch, C .; Hanus, S .; Neudeck, A .; Schwabe, D .;

Oschatz, H .; Möhring, U .: Neues aus der

Textilforschung — Spezialtextilien für die Medizin und

Medizintechnik. Orthopädie Technik 57 (2006), H. 12,

S. 918, 920, 922-923

8. Van Langenhove, L., Hetleer, C., Schwarz, A.,

Bonfiglio, A., Developments в проекте ЕС

PROETEX по умным костюмам для спасателей, 47.

Manmadefiberconference Dornbirn, 2008

9.Ван Лангенхов, Л., Хертлер, С., Кэтрисс, М. , Пуэрс, Р.,

Ван Эгмонд, Х, Маттис, Д., Смарт текстиль, стад

Health Technol Inform. 2004; 108: 344-52

10. Jungbecker, N .: Gestaltung und Charakterisierung

Textile Elektroden zur Überwachung von

Körperfunktionen. Аахен, Техн. Hochsch., Diss.,

2011; Zugl. Аахен: Шейкер, 2011

11. Силинго, Э.П .; Lorussi, F .; Mazzoldi, A .; Де Росси, Д .:

Ткани, чувствительные к деформации, для носимых кинестетических систем

.IEEE Sensors Journal 3 H. 4 (2003)

12. Интеграция и внедрение сложной электроники

в текстильные конструкции с использованием технологии вышивки

. Исследовательский проект BMBF 03 | 1846D.

Техническая вышивка для умного текстиля: обзор | Mecnika

Зельм Б., Бишофф Б., Зайдл Р. Вышивка и умный текстиль. В: Умные волокна, ткани и одежда. Кембридж: Woodhead Publishing, 2001, стр. 218-225. http: // doi.org / d3xx6z

Отчет о технике TFP (Erläuterungen zur TFP-Technologie) [онлайн]. [просмотрено 20.11.2014]. Доступно по адресу: http://www.hightex-dresden.de/downloads/Hightex.pdf

Изображение. [онлайн] [просмотрено 17.10.2013]. Доступно по адресу: http://www.uibk.ac.at/textilchemie/texchem/texon-.html

Hanus, S. et al. Умный текстиль для медицинского применения [онлайн]. Умный текстиль в Тюрингии / Германия, Институт исследования текстиля Тюрингия-Фогтланд e.V. 2012 г.[просмотрено 28.09.2013]. Доступно по адресу: [email protected]

Тонг, Л., Моуриц, А.П., Баннистер, М.К. Полимерные композиты, армированные 3D волокном. Эльзевир; 2002. С. 45–46.

Ашенбреннер, Л., Теммен, Х., Дегенхардт, Р. Оптимизация технологии индивидуального размещения волокон и расчет конструкций из углепластика [онлайн]. DLR, Институт композитных структур и адаптивных систем. [просмотрено 21.10.2013]. Доступно по адресу: www.elib.dlr.de/…/1/10-ESACOMP_24_04 _07_TFP.pdf

Mesejo-Chiong, A., Leon-Mecias, A., Shiebel, P.H. Моделирование пучков деформируемых нитей с помощью систем масса-пружина для проектирования материалов, армированных углеродом. Шарнирно-сочлененные движения и деформируемые объекты. В кн .: 7-я Международная конференция. AMDO 2012, стр. 219-229.

Пост, Э. Р., Орт, М., Руссо, П. Р., Гершенфельд, Н. Э-Бройдери: Проектирование и производство вычислений на основе текстиля. Системный журнал IBM. 2000, 39, с. 840-860. http://doi.org/dvqhns

Гупта, Д.Функциональная одежда — определение и классификация. Индийский журнал и исследования волокна и текстиля. 2011. 36. С. 321-326.

Линц, Т. Анализ механизмов отказа электрических контактов с машинной вышивкой и решения для повышения надежности. Кандидатская диссертация, Гентский университет, 2012 г.

Линц, Т., Виерот, Р., Дилс, К. Вышитые межсоединения и инкапсуляция электроники в текстильных изделиях для приложений носимой электроники. Достижения в области науки и техники.2008. 60. С. 85–94. http://doi.org/csj9z7

Осман, М. А. Р., Рахим, М. К. А., Самсути, Н. А. и др. Вышитая полностью текстильная переносная антенна для использования в медицинских целях. Прогресс в исследованиях в области электромагнетизма. 2011, 177, с. 321-337. http://doi.org/22h

Лю, У., Лу, Й., Куи, С., Ли, П. Электромагнитные свойства электротекстиля для носимых антенн. Границы электротехнической и электронной инженерии в Китае. 2011, т. 6, выпуск 4, стр.563−566. http://doi.org/c78mdr

Кауфманн, Т. Сравнение тканевых и вышитых дипольных антенн. В: 7-я Европейская конференция по антеннам и распространению радиоволн (EuCAP), 2013 г., стр. 3252-3255.

Роже, Х., Деклерк, Ф., Ван Торре, Т., Валоцци, Л. Активные текстильные антенны как платформа для более энергоэффективных и надежных беспроводных соединений в здравоохранении. В: Беспроводная мобильная связь и здравоохранение, 2012 г., стр. 318-325.

Санкаралингам, С., Дхар, С., Гупта, Б. Характеристики носимых из электротекстиля круглых накладных антенн в непосредственной близости от человеческого тела на частоте 2,45 ГГц. Разработка процедур. 2013, т. 64. С. 179−184. http://doi.org/22j

Scheibner, W. , Ullrich, K., Neudeck, A., Moehring, U. Текстильные датчики для салона автомобиля, Textilforschungsinstitut Thüringen-Vogtland e. V. (TTIV) Greiz, 2011. [онлайн]. [просмотр 15.07.2013]. Доступно по адресу: www.ama-science.org/home/getFile/AGH5,

Дакова С., Дюмон Р.Обзор текстильных интерфейсов [онлайн]. [просмотрено 25.20.2013]. Доступно по адресу: http://hci.rwth-aachen.de/tiki-download_wiki_attachment.php?attId=1176

Моррис, Р.Х., Макхейл, Г., Диас, Т., Ньютон, М.И. Вышитые катушки для датчиков магнитного резонанса. Электроника. 2013, т. 2. С. 168−177. http://doi.org/22k

Келлер К., Кун А. Электроды для чрескожной (поверхностной) электростимуляции. Журнал автоматического управления. Белградский университет, 2008, т.18. С. 35–45. http://doi.org/b68g93

Технический паспорт: встроенный вышитый датчик [онлайн]. [просмотрено 17.11.2013]. Доступно по адресу: http://www.fibercheck.de/technologie.html

Vena, A., Koski, K., Morafi, E. et al. Двухмерный бесчиповый датчик деформации с вышивкой для беспроводного мониторинга деформации конструкций. Журнал датчиков IEEE. 2013, т. 13. С. 4627−4637. http://doi.org/22m

Теофило, Л., Ли-Чион-младший, отслеживание дыхания во сне.Клиники грудной медицины. 2003, т. 24. С. 297-306. http://doi.org/dtt5bm

Мохлеспур, М.И., Зобейри, О., Наримани, Р. Дизайн и прототип носимой системы измерения движения туловища с использованием текстильных датчиков. В: 20-я Иранская конференция по электротехнике. 2012, Иран, стр. 1571−1576 http://doi.org/22n

Джорджино Т., Тормене П., Лорусси Ф. и др. Оценка датчиков для переносных тензодатчиков в неврологической реабилитации. Труды по нейронным системам и реабилитационной инженерии.2009, т. 17. С. 409-415. http://doi.org/bzr32p

Информация о продукте. Alphamat [онлайн]. [просмотрено 28.11.2014]. Доступно по адресу: http://www.alpha-fit.de/produkte/alphamat.html

Вайнберг, Г., Орт, М., Руссо, П. Вышитый музыкальный шар: сжимаемый инструмент для выразительного исполнения. В: CHI 2000. Расширенные рефераты по человеческому фактору в вычислительных системах. 2000, Нью-Йорк, стр. 283–284.

Элснер, Х. Технологическая интеграция сенсорных модулей в легкие композитные конструкции и возможные применения.В: Деятельность в области адаптроники [онлайн]. [просмотрено 12.10.2012]. Доступно по адресу: www.lse-chemnitz.de

Перейра, Т., Сильва, П., Карвалью, Х., Карвалью, М., Матрица датчика влажности текстиля для мониторинга пациентов с ограниченными возможностями и пациентов, находящихся в постельном режиме. Международная конференция IEEE по вычислениям как инструменту (Eruocon). 2011. С. 1−4.

Devaux, E., Aubry, C., Campagne, C., Rochery, M., Мультифиламентная пряжа из PLA / углеродных нанотрубок для текстильных датчиков относительной влажности. Журнал инженерных волокон и тканей.2011, т. 6. Выпуск 3. С. 13-24.

Киндельдей, Т., Маттана, Г., Лойенбергер, Д. и др., Возможность печати тканых датчиков влажности и температуры для интеграции в электронный текстиль. Достижения в области науки и техники. 2013, т. 80. С. 77-82. http://doi.org/22q

Киндельдей, Т., Зиссет, К., Черенак, К.Х., Троестер, Г., Текстильная интегрированная сенсорная система для мониторинга влажности и температуры. В: Proc. Преобразователи. 2011. С. 1156-1159.

Румпф, С., Система мониторинга пациента на основе текстильной сенсорной технологии. Форум инноваций Гейдельберга 2008 [онлайн]. [просмотрено 27.10.12] Доступно по адресу: http://www.heidelberger-innovationsforum.de/fileadmin/ heidelberger / downloads / Praesentationen_April08 / 15_Rumpf.pdf

Сваминатан, А., Хан, М. Б., Электрические характеристики текстильного датчика для обнаружения влаги. Магистерская диссертация. Школа инженерии Университета Борас, 2011 г.

Линц, Т., Гурмелон, Л., Лангереис, Г.Бесконтактные датчики ЭМГ, вышитые на ткани. В: 4-й Международный семинар по носимым и имплантируемым сенсорным сетям тела (BSN 2007) Продолжение. 2007, т. 13. С. 29-34.

Peltokangas, M., Verhno, J., Vehkaoja, A. Мониторинг ЭКГ и сердечного ритма в ночное время с помощью встроенных текстильных электродов из простыни. В: Трансформации IEEE по информационным технологиям в биомедицине. 2012, т. 16. С. 935-943.

Пола Т., Ванхала Дж. Текстильные электроды в измерении ЭКГ. В: 3-я Международная конференция по интеллектуальным датчикам, сенсорным сетям и информации.Мельбурн, 2007, стр. 635–639.

Каннаян Т., Нилавени Р., Тилагавати Г. Дизайн и разработка вышитых текстильных электродов для непрерывного измерения сигналов электрокардиограммы. Журнал Industrial Textiles. 2012. С. 1−16.

Касурина И., Валисевскис А., Зиемеле И., Бриедис У., Вилумсоне А. Усовершенствования электронной контактной системы Smart Garment. Достижения в области науки и техники. 2013, т. 80. С. 90−95.

Радавичене, С., Юциене, М., Ючнявичене, Э., Чепуконе, Л., Велюмсоне, А., Бриедис, У., Балтиня, I. Анализ несоответствия формы вышитым элементам. Материаловедение. Меджаготыра.2014. 20, нет. 1. С. 84-89.

Изображение: датчик отображения давления Alphmat [онлайн]. [просмотрено 28.11.2014]. Доступно по адресу: http://www. nova-nex.com/de/projekte/alphamat-smart-sock

Паркова, И., Валишевскис, А., Бриедис, У., Вилюмсоне, А. Дизайн датчика влажности текстиля для системы сигнализации энуреза.Материаловедение. Текстильная и швейная техника. нет. 7. 2012. С. 44–49. ISSN 1691-3132.

Pasche, S.Schyrr, Wenger, B. et al. Умный текстиль с функцией биочувствительности. Достижения науки и технологий. Т. 80, 2013, с. 129−135.

Nocke, A. et. al. Миниатюрный тканевый многослойный датчик pH для мониторинга ран. Журнал Autex Research. т. 12. Issue 1, 2012, pp. 20-22. http://doi.org/22r

Wong, W.C. и др. Миниатюрный оптоволоконный датчик pH на основе увеличенной талии и модового возбуждения.Датчики и исполнительные механизмы B 191. 2014, стр. 579-585. http://doi.org/22s

Scherer et al. Оптические датчики на текстильной основе. EMPA, Dübendorf, Smart Textile. 30.09.2011.

Шарп Д., Дэвис Дж. Интегрированные уратные датчики для обнаружения раневой инфекции. Электрохимические коммуникации. т. 10. 2008. С. 709-713. http://doi.org/ft95b7

Шарп Д., Форсайт С., Дэвис Дж. Композиты из углеродного волокна: интегрированные электрохимические датчики для лечения ран. Журнал биохимии.т. 144, 2008, с. 87−93.

Connolly, P .; Макколл, Д. (18.04.2005): Повязки для ран и оценка эффективности таких повязок. US020080171957A1.

Guinovart, T. et al. Потенциометрический датчик на основе повязки для контроля pH раны. Электроанализ. т. 26, 2014. С. 1345-1354. http://doi.org/f2qk9x

Обзор соединителей и технологий соединения для электронного текстиля — Stanley — — Engineering Reports

1 ВВЕДЕНИЕ

Электронный текстиль, или электронный текстиль, в последние годы начал переходить от идеи к реальности, но все еще находится на ранней стадии развития.Хотя попытки внедрить электронику в одежду начались еще в начале 20-го века, 1 , только в последние два десятилетия прогресс в материалах и технологиях производства сделал возможным производство коммерческих электронных текстильных изделий. Продукты, например, для отслеживания физической активности и спортивных результатов, 2 еще не получили широкого распространения, но их количество растет.

Как развивающаяся область, пока нет единого мнения о терминологии электронного текстиля.Другие термины, которые описывают электронный текстиль или частично совпадают с ним, включают умную одежду, интеллектуальный текстиль, носимую электронику, текстронику и электротекстиль. Технический отчет BSI ISO / TR 23383: 2020 рекомендует стандартные определения и категоризации для этой области, 3 , и на основе этого совета мы используем следующие определения:
  • Электронный текстиль: Одежда или другой текстильный продукт, содержащий встроенную электронику, независимо от того, сделана ли схема из текстильных компонентов или более традиционных электронных схем.
  • Электропроводящий текстиль: Текстиль, который либо содержит проводящие волокна, либо покрыт металлом или проводящим полимером, из которого могут быть изготовлены электронные текстильные схемы. Также именуется в этой статье просто «токопроводящий текстиль».
В создании электронного текстиля нетрудно увидеть проблему: одежда гибкая, она должна многократно сгибаться и растягиваться вместе с телом и регулярно стираться. Электронные устройства обычно жесткие, их нельзя мыть.Основной проблемой является сопряжение электронных компонентов в электронном текстиле, будь то соединение мягких материалов или создание соединений между твердыми и мягкими материалами. Прогресс, достигнутый на сегодняшний день в преодолении этих проблем, находится в центре внимания данной статьи.

Прежде чем обсуждать технологии соединения электронного текстиля, полезно кратко рассмотреть приложения электронного текстиля и различные методы создания электронного текстиля, чтобы понять критерии, которым должны соответствовать такие технологии соединения.Обзор «умных систем электроодежды» за 2020 год показывает, что двумя ведущими категориями коммерчески доступного электронного текстиля являются спорт и здравоохранение. 4 Встраивание датчиков в одежду позволяет собирать данные о спортивных результатах, например отслеживать частоту сердечных сокращений. 5 В здравоохранении электронные медицинские устройства могут измерять физиологические сигналы, такие как электрокардиография 6 , или обеспечивать различные формы лечения. 7, 8 Или реабилитация, как в Connextyle: Techstyle для реабилитации, прототипа одежды для мониторинга мышечной активности и движений, разработанной Джессикой Смарш совместно с Fraunhofer IZM, POL Studio и Knitwear Lab. 9 Помимо спортивных и медицинских приложений, другие продукты предоставляют новые способы взаимодействия с технологиями, например, превращая рукав куртки в интерфейс для управления смартфоном. 10 Другие стремятся расширить человеческие сенсорные способности, например SoundShirt от CuteCircuit, 11 , в котором используются встроенные тактильные приводы, позволяющие владельцу ощущать музыку, а не слышать ее. Одежда со встроенными светодиодами для освещения или носимых дисплеев — еще одна категория приложений, а электролюминесцентные ткани были реализованы путем печати функциональными чернилами, 12, 13 плетения с люминесцентными волокнами, 14 или встраивания светодиодов в пряжу. 15 Одежда с подогревом — еще одна область интереса, 16 используется в защитной одежде и в зимних видах спорта. Примеры коммерческих продуктов электронного текстиля, исследовательских прототипов и концепций дизайна показаны на Рисунке 1.

Применение электронного текстиля: A, Connextyle: Techstyle для реабилитации, одежда для отслеживания мышечной активности для реабилитации. Воспроизведено с разрешения автора. 9 Авторские права Джессика Смарш, фото Лизы Клаппе; B, Куртка для велоспорта с подсветкой, содержащая светодиодные нити.Воспроизводится на условиях лицензии CC-BY. 15 Авторские права 2019, авторы, опубликовано MDPI. C, SoundShirt от CuteCircuit со встроенными тактильными исполнительными механизмами, реагирующими на звук. D, мобильное приложение SoundShirt. Оба изображения воспроизведены с разрешения. 11 Авторские права CuteCircuit. E, спортивный бюстгальтер Sensoria Fitness с пульсометром. Воспроизведено с разрешения автора. 5 Авторские права Sensoria Inc Наборы и инструменты

«Сделай сам» (DIY) также позволяют создавать электронный текстиль вне специализированных лабораторий, включая Lilypad Arduino, 17 Loomia Packs & Parts, 18 и обширную документацию по методам конструирования электронного текстиля от Кобакант. 19

Несмотря на то, что было несколько статей и глав книг, посвященных технологиям соединения электронного текстиля, они были либо сосредоточены на разъемных соединениях 20 , либо были опубликованы более 6 лет назад 21-23 и, как таковые, не охватывают более поздние разработки в стремительно развивающееся поле. В этом обзоре представлен широкий обзор рынка электронного текстиля, охватывающий академические исследования, коммерческие продукты и работу отдельных дизайнеров и производителей.Он ориентирован на носимые приложения, а не на неношеный электронный текстиль, например, используемый в архитектуре интерьера и автомобильных приложениях. Дуэт художников по электронному текстилю Kobakant также собрал обширную документацию с открытым исходным кодом о технологиях соединения электронного текстиля, уделяя особое внимание ремеслу и практике DIY. 24

2 КОНСТРУКЦИЯ E-TEXTILE

2.1 Технологии соединения

В этой статье термин «технологии соединения» будет относиться ко всем методам и материалам, используемым для обеспечения контакта между частями цепи.Они были разделены на две категории: а) технологии съемных соединений, обычно называемые соединителями: обычно это электромеханические компоненты, такие как защелкивающиеся кнопки или USB-разъемы, используемые для таких функций, как прикрепление источника питания к текстильной электронной одежде; и б) фиксированные технологии соединения, такие как сшивание или пайка, используемые, например, для прикрепления электронных компонентов к гибким подложкам. «Фиксированный» в этом контексте означает, что соединение не так легко отсоединить и повторно подключить, а не то, что физически невозможно удалить соединение.Например, можно переделать паяное соединение и расстегнуть швы, но не с той же скоростью или легкостью, с которой можно подсоединять и отсоединять защелкивающийся зажим или USB-кабель. На Рисунке 2 показаны примеры двух различных технологий соединения, используемых в электронном текстиле, и выделена общая терминология соединения, также описанная в Таблице 1. Есть еще много способов охарактеризовать технологии соединения, но они наиболее актуальны для приложений электронного текстиля, которые обычно с батарейным питанием и низким напряжением.

Терминология технологии соединения. (i) шаг, (ii) съемный контакт, (iii) корпус разъема и (iv) неподвижный контакт. A, разъем Amphenol FCI Clincher со съемными штыревыми контактами на одном конце и обжимными разъемами «клинчер», предназначенными для постоянного контакта с гибким плоским кабелем или гибким печатным кабелем на другом конце. B, Прошитое соединение с сшиваемыми контактными площадками на микроконтроллере Adafruit Flora, пример технологии фиксированного соединения

ТАБЛИЦА 1.Пояснения к общей терминологии присоединения
Характеристика Описание
Количество контактов Контакты — это части соединителя, обычно металлические, которые при физическом контакте образуют электрическое соединение. Их количество может варьироваться от 1 до нескольких сотен в одном разъеме.
Шаг Расстояние между центрами двух соседних контактов. Шаг может варьироваться от менее 1 мм до нескольких сантиметров в зависимости от области применения, а стандартизованные значения шага позволяют взаимозаменяемо использовать электронные компоненты.
Пол Разъемы часто бывают двух видов, которые «соединяются» для соединения, традиционно называемые «вилка» и «розетка», но в последнее время были приняты термины «вилка» и «розетка».
Циклы сопряжения Сколько раз можно подключать и повторно подключать разъем, от одного цикла стыковки до десятков тысяч, в зависимости от механизма подключения
Контактное сопротивление Сопротивление, вносимое в схему границей раздела между контактами, на которое влияют несколько переменных, включая силу, приложенную к контактам, материалы, из которых они сделаны, и шероховатость их поверхности.

Рисунок 2 также иллюстрирует тот факт, что большинство, если не все, разъемы можно отсоединять только с одного конца: один конец постоянно прикреплен к проводу, ткани или другому проводящему межсоединению, а другой является отсоединяемым и может многократно подключаться и отключаться. Таким образом, любой разъем, который является съемным, также требует фиксированной технологии соединения, такой как пайка или обжим, чтобы зафиксировать его на месте на одном конце.

Ключевой проблемой в технологиях соединения электронного текстиля является достижение баланса между гибкостью и надежностью: многие технологии соединения полагаются на жесткость для обеспечения надежности, тогда как одежда должна быть гибкой с минимальным количеством жестких элементов. Это особенно важно для занятий спортом, поскольку спортивная одежда обычно легкая и растяжимая, а электронные схемы, добавляемые к спортивной одежде, не должны содержать жестких элементов, которые могут вызвать травму во время движения или удара.

Требования к технологии соединения зависят от конкретного приложения: разъемы, используемые внутри смартфонов, должны быть как можно меньше, но не должны быть такими же прочными, как разъем для кабеля питания бытовой техники. Разъем для радиочастотного сигнала, возможно, потребуется экранировать для защиты от электромагнитных помех, а разъем для электронного текстиля должен быть моющимся или водонепроницаемым. Поиск разъемов на британских веб-сайтах поставщиков электроники RS Components, Farnell и Digikey дает 120 713, 581 369 и 2 217 975 результатов соответственно, что дает представление о разнообразии доступных опций.

Несмотря на огромное количество существующих таких продуктов, очень немногие из них были разработаны специально для электронного текстиля. Некоторые компании производят соединители для «носимых» приложений, но большинство из них больше фокусируются на нетекстильных носимых устройствах, таких как умные часы или другие носимые устройства, которые можно носить на запястье, и очень немногие из них доступны для покупки в готовом виде. Технологии объединения для электронного текстиля также редко встречаются в литературе по электронному текстилю, причем многие из них сосредоточены на разработке новых текстильных датчиков и платформ для электронного текстиля, а не на объединении решений системного уровня.

2.2 Электронные текстильные материалы и методы строительства

Прежде чем приступить к рассмотрению технологий соединения электронного текстиля, необходимо кратко рассмотреть материалы и методы строительства электронного текстиля. Для создания электронного текстиля были предприняты различные подходы, и они подробно рассмотрены в нескольких существующих обзорах. 25, 26 За исключением ранних проектов носимой электроники, состоящей из обычной электроники (громоздкие жесткие печатные платы, соединенные проводами и вшитые в одежду или вставленные в карманы), методы конструирования электронного текстиля можно условно разделить на три категории, примеры которых изображены на рисунке 3.
  1. Текстиль как электроника (рис. 3A): этот подход заменяет традиционные электронные схемы текстильными альтернативами. Провода или печатные платы (ПП) заменяются токопроводящими нитями или тканями, сделанными из тонких металлических волокон или покрытых металлическими или проводящими полимерными слоями. Проводящий текстиль можно соткать 30 или связать 31 в ткань, или вышить 32 или приклеить к нему, 33 , чтобы образовать проводящие дорожки. Обычные компоненты для монтажа в сквозные отверстия или на поверхность могут быть подсоединены к проводящему текстилю, и были продемонстрированы некоторые полностью текстильные датчики 34, 35 .
  2. Исчезающая электроника в текстиле (рис. 3B): диаметр текстильных нитей (обычно мм) устанавливает нижний предел размера текстильных схем. Но существующие методы изготовления электроники позволяют создавать гибкие схемы, по крайней мере, на порядок меньше. Таким образом, другой подход заключается в изготовлении электроники на гибких подложках для встраивания внутрь текстиля, будь то в швы, в карманы или каналы, 36, или внутри самих нитей. 28 В другом методе используются небольшие электронные компоненты для поверхностного монтажа, припаянные к тонкой медной проволоке и вставленные в сердцевину отдельной пряжи. 37
  3. Новые гибкие материалы для электроники (рис. 3C). Методы печати, включая трафаретную, диспенсерную и струйную печать, уже давно используются в текстильной и электронной промышленности, но недавно были адаптированы для печати непосредственно на ткани с использованием функциональных чернил. 7, 8 В современном электронном текстиле по-прежнему используются традиционные электронные компоненты, которые, будь то поверхностный или сквозной монтаж, являются жесткими.Сведение к минимуму размера этих компонентов снижает влияние этих жестких элементов, но новые исследования в области нанотехнологий и гибкой электроники могут устранить необходимость в традиционных компонентах и ​​жестких печатных платах, например, с разработкой изначально гибких ультратонких устройств. 38
  4. Многие примеры электронного текстиля представляют собой комбинацию двух или более из вышеперечисленных категорий (Рисунок 3D). Zysset et al. вплетать гибкие схемные модули в текстиль с токопроводящими шинами с резьбой. 29 Closed-Loop Athleisure Fashion имеет жесткий модуль управления, взаимодействующий с печатными датчиками, нанесенными на одежду, 39 , который является примером стандартного формата для электронного текстиля: гибкие датчики встроены в одежду, а в съемном жестком модуле размещены схемы питания и управления.
Методы строительства электронного текстиля. A, Текстиль как электроника: Fractal Antennae от Afroditi Psarra, с антенной, вырезанной лазером из медной ткани, приклеенной к ткани.Воспроизведено с разрешения автора. 27 Авторские права Афродити Псарра. B, Исчезающая электроника в текстиле: гибкая полоска датчика температуры, встроенная в пряжу. Воспроизводится на условиях лицензии CC-BY. 28 ; C, Новые гибкие материалы для электроники: гильза электрода с трафаретной печатью для реабилитационной терапии после инсульта. Воспроизводится на условиях лицензии CC-BY. 8 Авторские права 2018 г., авторы, опубликовано MDPI. D. Гибридные подходы: гибкие температурные полоски, вплетенные в проводящую ткань с токопроводящими шинами.Воспроизведено с разрешения автора. 29 Авторские права 2018, IEEE

3 ФИКСИРОВАННЫЕ ТЕХНОЛОГИИ СОЕДИНЕНИЯ

3.1 Прошивные соединения

Вышивка как технология соединения электронного текстиля была впервые предложена Постом и др. 32 Вышивание соединений токопроводящей нитью можно выполнить вручную или на швейной или вышивальной машине, и их можно использовать для соединения токопроводящей нити с другой токопроводящей нитью или для соединения соединений токопроводящей нити с модулями печатной платы, как показано на рисунке 4A. 40 Linz et al. изучили надежность вышитых соединений, показав, что соединения могут ослабевать со временем или в ответ на изменение температуры. Они также определили стратегии для улучшения соединений, включая тройное сшивание каждого соединения и добавление дополнительного давления путем добавления герметизации сверху. 41 Закрепка, тип стежка, предназначенный для усиления участков одежды, которые подвергаются сильному натяжению, таких как петлицы или карманы, упоминается Тайлером как метод подключения проводящего ленточного кабеля к текстильному датчику. 22

Прошитые соединения: A, Вышитые контакты к гибкой плате. Воспроизведено с разрешения автора. 40 Авторские права 2012, IEEE. B, Вышитые соединения с пользовательской жесткой печатной платой для машинной вышивки от ZSK Stickmaschinen. Воспроизведено с разрешения автора. Авторское право Мелани Хёрр, ZSK Stickmaschinen GmbH, Германия. C, схемотехника машинной вышивки ZSK Stickmaschinen. Воспроизведено с разрешения автора. Авторское право Мелани Хёрр, ZSK Stickmaschinen GmbH, Германия.D, Скручивание ножек светодиодов со сквозным отверстием 3 мм в петли для ручного пришивания к ткани. E, различные компоненты со сшиваемыми подушечками для шитья

Ранние исследования электронного текстиля использовали тот факт, что отверстия в жестких печатных платах, предназначенные для пайки компонентов со сквозными отверстиями, также можно было использовать для зашивания соединений токопроводящей нитью, то есть некоторые электронные компоненты сшивались случайно. Однако токопроводящая нить толще многих обычных нитей, а иглы с ушками, достаточно большими для токопроводящей нити, иногда бывают слишком большими, чтобы пройти через отверстия в печатных платах.Разработка микроконтроллера Lilypad Arduino стала первой в распространенном сейчас формате модулей печатных плат для электронного текстиля с контактными площадками с большими отверстиями для шитья. 42 Их примеры показаны на рисунке 4E. Другие методы, впервые разработанные Бьючли и до сих пор используемые производителями и практиками для «сшивания компонентов», включают изгибание ножек компонентов со сквозными отверстиями в сшиваемые петли, как показано на рисунке 4D, или пайку обжимных шариков ювелирных изделий на компоненты для поверхностного монтажа, что позволяет легко их устанавливать. пришивается к ткани. 33

Машинная вышивка токопроводящей нитью может быть сложной задачей на стандартных вышивальных машинах, поскольку токопроводящие нити могут быть довольно грубыми или содержать тонкую металлическую проволоку, которая ломается или вызывает засорение вышивальных и швейных машин. Компания по машинной вышивке ZSK Stickmaschinen в ответ на это разработала специальное оборудование, позволяющее автоматически вышивать швейные детали. Они также основывались на концепции сшиваемых компонентов для разработки печатных плат и функциональных светодиодных пайеток, специально разработанных для использования с машинной вышивкой, как показано на рис. 4B, C.

3.2 Пайка

Пайка — это стандартная и широко используемая технология соединения электроники. Два контакта соединяются путем плавления третьего металла, припоя, который обычно представляет собой сплав с температурой плавления ниже, чем у соединяемых контактов. Пайка использовалась в электронном текстиле для соединения компонентов с гибкими подложками, такими как проводящая нить, гибкий медный провод 43 , 37 или полиимид, 44 , и примеры показаны на рисунке 5.

Пайка электронного текстиля: A, ручная пайка защелок на микроконтроллере Adafruit Flora. Воспроизведено с разрешения автора. Авторское право Бекки Стерн. B, Пайка компонентов поверхностным монтажом на проводящую ткань. Воспроизведено с разрешения автора. Авторские права Лиза Старк. C и D, Припаивание ИС к гибкой нити накала. Воспроизводится на условиях лицензии CC-BY. 44 Авторские права 2019, авторы. Опубликовано Wiley

Паяные соединения имеют низкое контактное сопротивление, но являются механически хрупкими, и соединения, которые подвержены любому изгибу или растяжению, должны быть усилены, чтобы избежать поломки при использовании в текстильных изделиях.Как производственный процесс, пайка может выполняться с помощью легкодоступного портативного оборудования, но также может быть расширена для использования крупносерийных производственных технологий.

Некоторые, но не все проводящие материалы, используемые в электронном текстиле, паяются. Нити из нержавеющей стали и нейлона с серебряным покрытием, наиболее распространенные токопроводящие нити, не поддаются пайке, но другие нити, состоящие из медной или латунной проволоки небольшого диаметра, оплетены термостойкой несущей резьбой. Пайка к ткани или множеству печатных электронных контактов часто требует низкотемпературного припоя, поскольку температуры выше 200 ° C, обычно требуемые для стандартной пайки, достаточно высоки, чтобы сжечь или расплавить большую часть ткани и многие пластиковые пленки, используемые в электронном текстиле.

Подходы к повышению прочности паяных соединений с тканями включают лазерную пайку компонентов к медным проводам, ультразвуковую пайку 45 , пайку горячим стержнем 46 , 47 и увеличение проникновения токопроводящих чернил в ткань для пайки компонентов. печатные токопроводящие дорожки. 48

3.3 Сварка

Сварка — это процесс, используемый для соединения металлов и текстиля, и в обоих случаях он включает локальное плавление соединяемых материалов.Таким образом, он отличается от пайки тем, что не включает плавление дополнительного материала для образования соединения, а, скорее, плавление самих материалов. Существуют различные методы сварки, и они более подробно описаны в существующих обзорах. 22, 23 Сварка не является широко используемой технологией соединения в электронном текстиле. Пост и др. 32 использовал точечную сварку для соединения резьбы из нержавеющей стали с выводами компонентов. Точечная сварка — это форма контактной сварки, при которой материалы плавятся за счет тепла, выделяемого при прохождении через них тока.Muth et al. 49 также использовала контактную сварку для соединения компонентов с проводящими тканями, а в недавних работах использовалась сварка проводящих нитей из полиэстера и тонкой латунной микропроволоки в качестве альтернативы прошитым соединениям. 50

3.4 Опрессовка и родственные методы

В электронике обжим — это процесс деформации металлической гильзы вокруг проводника (обычно провода) для образования газонепроницаемого постоянного соединения.Этот метод, который иногда называют холодной сваркой, обычно используется в автомобильной промышленности. Для ясности, обжим — это технология фиксированного соединения, но существует множество (съемных) соединителей, которые можно описать как обжимные соединители. Они обычно используют обжимные клеммы для создания постоянного контакта с гибкой подложкой на одном конце и имеют разъем, такой как штыревые наконечники, на другом конце. Как показано на Рисунке 6B, обжимные соединители Nicomatic использовались для присоединения к проводящему ленточному кабелю (текстильная лента с заделанными проводами или токопроводящими тканевыми дорожками). 53 Обжимные контакты также используются в соединителе Amphenol FCI Clincher, изображенном на рисунке 2 и более подробно обсуждаемом в разделе 4. 4. Новые обжимные соединения были разработаны Fraunhofer IZM для электронного текстиля, где обжимные клеммы подключаются к проводящей ткани или нитям вместо проводов, как показано на Рисунке 6C. 54 Несколько иной подход Simon et al. предлагает метод соединения с принудительной посадкой для электронного текстиля, при котором токопроводящие текстильные контакты зажаты между жесткими печатными платами с использованием винта для поддержания давления между проводящими текстильными контактами и контактными площадками на жестких печатных платах. 52

Обжимные и заклепочные соединения. A, люверсы или заклепки, используемые для образования переходных отверстий на печатной плате из электронного текстиля. Воспроизведено с разрешения автора. 51 Авторские права 2010, IEEE. B, Никоматические обжимные соединители, прикрепленные к текстильному ленточному кабелю. Воспроизведено с разрешения автора. Авторское право 2021 г. , IEEE. C. Прототип модуля электронного текстиля, опрессованного на медные провода в ткани. Воспроизведено с разрешения автора. 52 Авторские права IEEE, 2012 г.

Другой технологией соединения, включающей необратимую деформацию металлических деталей, является технология заклепок или петель, которые используются как в электронике, так и в текстиле.Заклепки и люверсы — это небольшие металлические цилиндры, которые вставляются в отверстие в печатной плате или одежде и сплющиваются для создания плотного контакта. Заклепки используются в электронике для создания переходных отверстий между сторонами двусторонней печатной платы, а в текстиле — для придания прочности частям одежды, которые подвергаются повторяющимся нагрузкам, например, карманам. Они использовались в электронном текстиле для соединения двух сторон тканевой печатной платы 55 или текстильной антенны. 51 Наконец, были исследованы соединители смещения изоляции (IDC) для использования в электронном текстиле. 47, 56 Этот метод включает в себя прорезание изолированного провода до плотного контакта, который деформирует провод, снимая изоляцию и образуя электрический контакт. Не широко используется, он совместим с электронным текстилем, в котором в качестве межсоединений используются провода, в меньшей степени — с проводящими волокнами и печатными дорожками.

3,5 Клеи

В электронике используется несколько типов клеевого соединения, наиболее распространенным в электронном текстиле является а) непроводящее клеевое соединение (NCA), б) изотропные электропроводящие клеи (ICA) и в) анизотропные проводящие клеи (ACA).Адгезионное соединение имеет преимущество более низких температур отверждения, чем требует пайка, что делает его пригодным для более широкого спектра применений в тканях. Проводящие клеи также могут заменить припой на основе свинца более экологически чистыми альтернативами. Компромисс заключается в том, что они обычно имеют более высокое контактное сопротивление и более низкую механическую прочность, чем паяные соединения, но будущие разработки в области материаловедения могут это изменить.

Соединение

NCA, используемое в сборке flip-chip, было адаптировано Fraunhofer IZM для контакта модулей жестких схем с токопроводящими тканевыми межсоединениями, показанными на рис. 7A, B. 59, 60 Термопластическая пленка зажата между жестким модулем печатной платы и токопроводящими нитями, покрытыми термопластом. Под действием силы и тепла между контактными площадками печатной платы и проводящими сердцевинами пряжи возникает контакт, и отверждение клея поддерживает давление на это соединение. Этот метод был усовершенствован, и была разработана специальная машина для склеивания тканей. 57

Адгезионные процессы склеивания. A, Иллюстрация процессов связывания NCA, ECA и ICA.B, Жесткие модули печатных плат, прикрепленные к текстильному кабелю с помощью соединения NCA. Воспроизводится на условиях лицензии CC-BY. 57 Copyright 2021, авторы, опубликовано MDPI. C, ICA используется для соединения токопроводящей резьбы с полиимидом, покрытым медью. Воспроизведено с разрешения автора. 29 Авторские права 2012, IEEE. D, контакт модуля гибкой схемы с проводящими нитями в ткани с помощью пленки ACA. Воспроизведено с разрешения автора. 58 Авторские права 2015, IEEE Склеивание

ICA включает добавление проводящего наполнителя к адгезивному материалу, например, чешуек серебра, добавленных к эпоксидной смоле.ACA аналогичен, за исключением того, что концентрация проводящего наполнителя намного ниже. Это означает, что когда ACA зажат между двумя контактами, расположенными друг над другом, ACA проводит электричество в вертикальном (z-) направлении, но концентрация проводящих частиц недостаточно высока для проведения в плоскости x-y. Это делает его подходящим для разъемов с мелким шагом и означает, что его иногда называют лентой / пленкой по оси Z, но также означает, что он имеет более высокое контактное сопротивление, чем ICA. Иллюстрации и примеры методов связывания ICA и ACA показаны на рисунке 7A, а проводящие клеи более подробно рассмотрены Aradhana et al. 61

ICA использовался для соединения токопроводящих нитей с медными полиимидными цепями 29 (как показано на рисунке 7C) и медными проводами. 62 Komolafe et al. использовали ACA для прикрепления небольших компонентов поверхностного монтажа к гибким электронным модулям, но сочли его менее надежным при изгибе, чем альтернативный метод с использованием паяльной пасты в сочетании с клеем для заливки. 44 Choi et al. исследовал ACA как средство для реализации соединения кремниевых чипов с тканью «чип-на-матрице», 63 отметив проблемы с более высоким контактным сопротивлением, чем другие технологии соединения.Варга и др. использовала ленту ACA для соединения проводящих нитей межсоединений с гибкими электронными модулями, изготовленными из полиимида (как показано на рис. 7D), но также обнаружила, что она вносит в схему значительное контактное сопротивление. 58 Jung et al. показали, что использование пленки ACA с медными стержнями вместо сферических проводящих частиц может снизить контактное сопротивление, 64 и компания Conductive Transfers использовали ACA для соединения проводящих дорожек с трафаретной печатью, которые пересекают швы в одежде. 65

4 ТЕХНОЛОГИИ СЪЕМНЫХ СОЕДИНЕНИЙ ИЛИ СОЕДИНИТЕЛЕЙ

4.1 Кнопки

Кнопки, также называемые кнопками, кнопками, кнопками или кнопками, на сегодняшний день являются наиболее часто используемыми соединителями в электронном текстиле. Защелки существуют в нескольких различных вариантах, как показано на Рисунке 8: A) защелки для заклепок, которые имеют зубцы, которые прикрепляют защелку к ткани при наложении с помощью специального инструмента; Б) кнопки пришивные, пришиваемые к ткани; C) экспериментальные прототипы, такие как 3D-печать непосредственно на ткани с использованием токопроводящей нити. 66 Также доступны защелки с плоским основанием, которые можно припаять или приклеить на место, или защелки с обжимной клеммой для крепления к проводу.

Защелкивающиеся соединители. A и B, защелки, используемые в качестве модульных соединителей в Embodied RF Ecologies от Afroditi Psarra. Воспроизведено с разрешения автора. 67 Авторское право Афродити Псарра. C, микроконтроллер LilyPad SimpleSnap со встроенными защелкивающимися контактами. Воспроизводится на условиях лицензии CC-BY. 68 Авторские права Sparkfun. D. Распечатанные проводящие кнопки Рэйчел Фрейр. На изображении показаны стандартная заклепочная кнопка (слева) и экспериментальная кнопка, напечатанная на 3D-принтере непосредственно на ткани (справа). Воспроизведено с разрешения автора. Авторские права Рэйчел Фрейре

Несмотря на их популярность, было проведено ограниченное исследование пригодности защелок в качестве электронных соединителей. В одном исследовании сообщалось о предварительных положительных результатах использования застежек-защелок в качестве соединителей для передачи сигналов с низкой и средней полосой пропускания по проводящим тканевым линиям передачи. 69 Стандарты для застежек-кнопок существуют, но только в отношении их механической прочности при использовании застежек для одежды. 70 Требуются стандарты и дальнейшие исследования для оценки, например, количества циклов стыковки, которые они могут выдержать в качестве электронного соединителя.

4.2 Штифты и магниты Pogo

Штыри

Pogo используются в жестких электронных устройствах, таких как соединение корпуса камеры с объективом или для зарядки, как это видно на многих зарядных устройствах для ноутбуков Apple.На рис. 9 показано поперечное сечение штифта, который состоит из подпружиненного штифта и предназначен для сопряжения с плоской контактной площадкой.

Штыри Pogo и магнитные соединители: A, Чертеж соединителей Pogo Pin, показывающий пружинный механизм штифта и плоскую контактную площадку, когда они разделены (вверху) и находятся в контакте (внизу). B, Smart Socks от Sensoria, в которых используются штифты для взаимодействия между жестким модулем Core и гибкими датчиками в носке. Воспроизведено с разрешения автора. Авторские права Sensoria Inc. C. Покомпонентная диаграмма модуля Sensoria Core. Воспроизведено с разрешения автора. Copyright Sensoria Inc. D, Магниты как контакты, соединяющие гибкую печатную плату с проводами, встроенными в одежду. Воспроизведено с разрешения автора. 71 Авторские права 2012, IEEE

Для электрического соединения требуется внешнее давление. Для этого обычно используются магниты, или пого-штифты могут быть размещены в пластиковом корпусе с запрессовкой, как показано в Smart Socks от Sensoria. 72 Штифты Pogo в основном используются в электронном текстиле для соединения жестких схемных модулей с гибкими схемами в одежде, и в этом отношении их небольшой размер (обычно диаметр 1-2 мм) позволяет разместить множество соединений на небольшой площади. , по сравнению с такими альтернативами, как привязки.

Магниты используются не только для юстировки, но и в качестве самих электрических контактов, например, для подключения небольших жестких модулей печатных плат к шинам из медных проводов в одежде. 71 Магниты также используются в качестве временного соединителя в наборе прототипов Threadboard, 73 более подробно обсуждается в разделе 4.2.

4.3 Проводящие застежки-липучки (липучки) и другие текстильные механизмы закрытия

Посеребренная застежка-липучка (липучка) имеется в продаже, но не получила широкого распространения в приложениях электронного текстиля. На рис. 10A, B показаны токопроводящие крючок и петля и пример их использования в светящемся мешке.В 2013 году компания Locher заявила, что контактное сопротивление проводящей липучки непостоянно, поскольку количество крючков и петель, соприкасающихся друг с другом, меняется, когда две части соединены, и что проводящее покрытие имеет тенденцию быстро отслаиваться. 23 В том же году Seager et al. показали, что полоски проводящей липучки можно использовать в качестве гибких радиочастотных соединителей в диапазоне от 500 МГц до 4 ГГц, и показали, что гальваническое покрытие медью увеличивает проводимость. 76 Проводящие крючок и петля также были исследованы в качестве соединителя для автомобильных систем, 77 — приложения с высоким уровнем вибрации и усилены углеродными нанотрубками для уменьшения контактного сопротивления. 78 Коммерчески доступные проводящие липучки от таких компаний, как Light Stitches, заявляют о поверхностном удельном сопротивлении 1 Ом / см и до 10 000 циклов соединения. 79

A, проводящий крючок и петля, используемые в качестве переключателя для сумки с внутренним освещением.Воспроизведено с разрешения автора. 74 Авторские права Бекки Стерн. B, посеребренный проводящий крючок и петля. C и D, переключатель на молнии. Воспроизведено с разрешения автора. 75 Авторские права Лиза Старк

Застежки-молнии и пуговицы, два обычных механизма застегивания на текстиль, также были адаптированы в своего рода соединители для текстиля. В случае молнии, закрытие молнии соединяет два электрических контакта, либо используя две стороны металлической молнии в качестве самих контактов (как показано на Рисунке 10C, D), либо используя пластиковую молнию, чтобы сжать вместе два соединенных контакта. из токопроводящего текстиля.Привлекательность этих типов соединителей заключается в том, что они сочетают функциональную схему с функциями, которые пользователи ожидают увидеть в одежде. Они позволяют одежде из электронного текстиля выглядеть и ощущаться как одежда, а не как электронные устройства. Соединитель на молнии появился в патентах 80 и техническом отчете NASA 81 в начале 2000-х, а в последнее время как коммерческий продукт. 82 Соединители для пуговиц, как описано в книге Open SoftWear, 83 , работают по принципу металлической пуговицы, контактирующей с проводящей нитью, прошитой вокруг петли.Они не так популярны, как застежки-молнии, вероятно, потому, что создаваемое соединение более слабое и, следовательно, менее надежное.

4,4-контактные разъемы и гибкие разъемы для электроники

Штыревые разъемы

обычно используются в жесткой электронике для штабелирования печатных плат или подключения датчиков или гибких схемных модулей к жесткой печатной плате. В электронном текстиле они используются для взаимодействия между мягкими цепями и жесткими модулями и могут быть припаяны к проводящей ткани 33 или к паяемой проводящей нити. 84 Штыревые наконечники обычно имеют шаг 2,54 мм, но также доступны и другие шаги. Они доступны в виде длинных полос, которые можно разрезать по размеру, и они удобны для взаимодействия с микроконтроллерами, такими как Arduino, у которого обычно есть разъемы-розетки, припаянные к его контактам. На Рисунке 11A, B показаны типичные штыревые и розеточные разъемы.

A, Заголовки контактов, папа. Воспроизводится на условиях лицензии CC-BY. Авторское право Sparkfun. B, разъемы с внутренней резьбой.Воспроизводится на условиях лицензии CC-BY. Авторское право Sparkfun. C, Двухконтактный соединитель клинчера Amphenol FCI, используемый с гибким датчиком, напечатанным на полиимиде. Воспроизводится на условиях лицензии CC-BY. Авторское право Sparkfun. D и E, 8-контактный разъем Amphenol FCI Clincher, используемый для подключения жесткой печатной платы к трафаретным печатным дорожкам на ткани для контроля температуры раны. Воспроизводится на условиях лицензии CC-BY. 85 Copyright 2021, авторы, опубликовано MDPI

Существует ряд разъемов для использования с гибкой электроникой; как гибкие печатные схемы (FPC), так и гибкие плоские кабели (FFC), обычно для подключения гибкого межсоединения к жесткой печатной плате.Из них серия клинчеров Amphenol FCI использовалась в электронном текстиле и показана на Рисунке 11C – E. Он был продемонстрирован как соединитель для ленточного кабеля электронной ткани с шагом 2,54 мм, 86, проводящих лент, приклеенных к ткани, 87 , как модульный соединитель для медных проводящих дорожек на ткани в наборе Flex-Ability. 88 Клинчер FCI имеет разъемы обжимного типа на одном конце, которые обеспечивают фиксированное соединение с тканевыми или гибкими пластиковыми подложками, а также штыревой или охватывающий контакт разъема на другом конце.

4.5 Беспроводные соединения

Беспроводная связь — это признанный метод передачи энергии или данных в электронике, например, беспроводная зарядка смартфона с использованием индуктивной связи или связь ближнего поля (NFC) между электронными устройствами. Индуктивная связь была предложена как метод, обеспечивающий трехмерную интеграцию в технологии интегральных схем, 89 или как соединитель для интеллектуальных очков, где мощность и данные должны передаваться через шарниры. 90

Несколько примеров индуктивной связи для беспроводной передачи энергии были продемонстрированы для электронного текстиля, как показано на рисунке 12. Heo et al. вшивал катушки проводящей нити в ткань и достигал беспроводной передачи энергии с расстояния 15 см до радиуса изгиба 50 мм. 92 Li et al. индукторы с трафаретной печатью на ткани, которые имеют меньшую эффективность по сравнению с медными катушками, но повышенную гибкость, что выгодно для текстильных приложений. 94 Zhu et al. предложила структуру с тремя катушками для преодоления проблем с эффективностью, связанных с несовпадением катушек, с использованием катушки из тонкой медной проволоки, вшитой в ткань с покрывающей нитью. 91 Другие геометрии индукторов, которые могут найти применение в электронном текстиле, включают вязаные спиральные катушки, которые можно интегрировать в саму ткань, 95 и фрактальные индукторы или индукторы, заполняющие пространство, которые были продемонстрированы на гибких подложках. 96 Беспроводное соединение для передачи данных было продемонстрировано с помощью NFC Lin et al., который создал одежду со встроенными датчиками и тканевыми антенными катушками, которые отправляют данные на смартфон. 93

Беспроводные соединения. A, конструкция катушки из текстиля для индуктивного переноса с использованием новой конструкции катушки для уменьшения проблем с несовпадением. Воспроизведено с разрешения автора. 91 Авторские права 2015 г., IEEE. B, Катушки с проводящей нитью для беспроводной передачи энергии в электронной ткани. Воспроизведено с разрешения автора. 92 Авторские права 2017, Sage Publications. C, связь NFC с чувствительной одеждой с использованием антенн из проводящей нити и смартфона 93

4.6 Разъемы для прототипирования и тестирования

Потребность в инструментах для быстрого прототипирования и тестирования электронного текстиля привела к созданию нескольких комплектов электронного текстиля и соединителей для прототипирования. Стандартные процессы прототипирования электроники, такие как использование беспаечной макетной платы и соединительных кабелей, имеют ограниченную совместимость с электронным текстилем.Пошив прототипа с токопроводящей нитью занимает много времени и не поддерживает быстрые изменения конструкции, а токопроводящая нить или другие гибкие соединительные материалы часто имеют значительно более высокое сопротивление, чем кабели для перемычек на макетных платах. Зажимы из крокодиловой кожи обычно используются для прототипирования электронного текстиля, и многие продукты из электронного текстиля, такие как Adafruit Flora, имеют большие контактные площадки, которые предназначены для защелкивания зажимов из крокодиловой кожи перед сшиванием или пайкой фиксированного соединения, как показано на рисунке 13A. Однако зажимы типа «крокодил» и другие стандартные инструменты, такие как мультиметрические щупы, захватные приспособления или зажимы с пружинными крючками, может быть трудно прикрепить к электронному текстилю, а также могут вызвать повреждение деликатных тканей.

Коннекторы для прототипирования E-textile: A, зажимы типа «крокодил». Воспроизведено с разрешения автора. Авторское право Бекки Стерн. B, Пин-зонды Ирэн Пош. Воспроизведено с разрешения автора. Авторские права Ирен Пош. C, зажим для ткани от Irene Posch. Воспроизведено с разрешения автора. 97 Авторские права Ирен Пош. D, штыревой коаксиальный разъем для электронной антенны от Afroditi Psarra. Воспроизведено с разрешения автора. 67 Авторское право Афродити Псарра. E, «Крокодиловые зажимы английской булавки» от Рэйчел Фрейре. Воспроизведено с разрешения автора. 98 Авторские права Рэйчел Фрейре. F, Набор для прототипирования Threadboard. 73 Воспроизведено с разрешения. Авторские права Крис Хилл

Posch et al. подробно изучили эти проблемы и предложили конструкции новых инструментов, которые объединяют стандартные электронные инструменты с текстильными инструментами, такими как булавки. 97 Одним из них является контактный зонд, который сочетает в себе банановую вилку 4 мм, паракорд, токопроводящую нить, штифт и детали, напечатанные на 3D-принтере, для создания разъема, который можно вставить в мультиметр на одном конце и закрепить штифтом. С другой стороны, фабрика, создавая полезный инструмент для проверки соединений в цепях фабрики. Точно так же зажим для ткани добавляет проводящую ленту к пластиковому зажиму для шитья, чтобы создать совместимый с тканью кабель. Эти разъемы показаны на Рисунке 13B, C. Основываясь на этой работе, зажимы «крокодил» с английской булавкой, разработанные Рэйчел Фрейре, 99 , показанные на рис. 13E, обеспечивают еще один способ взаимодействия между традиционными инструментами для создания прототипов электроники и тканевой схемой. Компания Afroditi Psarra также использовала булавки для изготовления специальных разъемов для тестирования антенны из электронного текстиля, как показано на Рисунке 13D. Проект «Инструменты, которые мы хотим» 100 предлагает дополнительные инструменты для электронного текстиля, которые объединяют электронику и текстильную практику.

Threadboard, 73 , показанный на рисунке 13F, представляет собой комплект для прототипирования электронного текстиля, который использует другой подход, используя сетку магнитов для прокладки проводящей нити и соединения ее с компонентами. Это подходит для создания прототипов проектов электронного текстиля с использованием токопроводящей нити и упрощает создание прототипов с использованием тех же материалов, которые будут использоваться в готовом продукте.Лента из проводящей ткани, как правило, из токопроводящей ткани с проводящей липкой основой, также может использоваться для быстрого создания прототипов электронного текстиля. 101 Новый соединитель, продемонстрированный Ли и др. И разработанный для использования со стандартными сквозными компонентами, состоит из катушки с проводящей нитью, покрытой смолой. 102 Предлагается, чтобы этот соединитель позволял снимать компоненты для промывки, поскольку компоненты можно вставлять и снимать по мере необходимости. Это может быть полезно как своего рода тканевый макет, но для использования в коммерческом продукте конечному пользователю будет неудобно снимать все компоненты, а затем заменять их при каждой стирке.

5 ОБСУЖДЕНИЙ

5.1 Надежность соединительной техники

Несколько организаций разрабатывают стандарты для электронного текстиля, 103-105 , но при нынешнем отсутствии стандартов трудно напрямую сравнивать методы соединения. Таким образом, надежность электронного текстиля четко не определена, но обычно включает устойчивость к изгибу, растяжению, поту, стирке, влажности и температурным циклам. Требования к надежности различаются для разных областей применения, например, модную одежду можно стирать вручную, а медицинскую одежду необходимо выдерживать машинную стирку при 90 ° C.Некоторые соединители, используемые в электронном текстиле, были разработаны в соответствии со стандартами текстильной или электронной промышленности, а другие — нет. Несмотря на отсутствие стандартов, появилось несколько общих конструктивных особенностей разъемов и методов усиления, в частности, использование жестких модулей управления в защитном корпусе и герметизация компонентов и схемных модулей.

5.1.1 Жесткие модули управления

Большинство современных электронных текстильных изделий имеют аналогичный формат: гибкие датчики или исполнительные механизмы встроены в одежду, а схемы управления и источник питания размещены в жестком модуле, прикрепленном к внешней стороне одежды.На рисунке 14 показаны различные конструкции, используемые для этого, а другие примеры уже были показаны на рисунках 1 и 9. В разных примерах используются механизмы запрессовки, скручивания или блокировки со скольжением для прикрепления жесткого модуля к одежде. Военные приложения, которые должны быть чрезвычайно прочными, могут иметь несколько механизмов блокировки. Ключевым аспектом жесткого модуля управления является его защитный корпус: почти все они заключены в пластиковый корпус, некоторые из которых имеют край на одежде соединителя, чтобы обеспечить снятие напряжения на стыке между гибкими встроенными датчиками и жестким модулем.USB-разъемы иногда используются для подключения жестких модулей или источников питания к электронному текстилю, но чаще используются защелки, штифты или нестандартные конструкции разъемов.

Сопряжение жестких модулей со встроенной текстильной схемой. A, иллюстрация того, как жесткие модули управления используются в электронном текстиле. Воспроизведено с разрешения автора. 4 Авторские права 2020, авторы, опубликовано MDPI. B, куртка Levi’s® Commuter ™ Trucker с жаккардом ™ от Google, с USB-меткой, прикрепляемой к манжете куртки.Воспроизведено с разрешения автора. 106 Авторские права 2020, Elsevier. C, Моющийся соединитель Ohmatex. Воспроизведено с разрешения автора. Авторское право Ohmatex. 107 D, Магнитная соединительная система от TT Electronics, разработана для военных приложений. Воспроизведено с разрешения автора. 108 Авторские права TT Electronics

Альтернативный дизайн, предложенный Mehmann et al. имеет соединитель с шариковой решеткой, который состоит из двух частей: текстильного кармана с контактами из токопроводящей ткани и жесткого электронного модуля с выступающими контактами. 62 Жесткий модуль вставляется в карман, и тканевый карман растягивается, поддерживая давление между контактами жесткого модуля и соответствующими контактами из проводящей ткани.

5.1.2 Инкапсуляция

Инкапсуляция включает покрытие компонента или соединения слоем защитного материала, обычно эпоксидной смолы. Примеры методов инкапсуляции показаны на рисунке 15. Для инкапсуляции отдельных компонентов часто используется инкапсуляция «сверху вниз».Капля герметика наносится поверх компонента, например компонента для поверхностного монтажа на гибкой печатной плате. 29, 44 Linz et al. использовала формовку для формирования защитного слоя эпоксидной смолы поверх гибкой печатной платы, что помогло снизить контактное сопротивление вышитых соединений с гибкой печатной платой. 40 Wagih et al. также использовали процесс формования для формования инкапсулирующего слоя полиимида для полиимидной метки RFID и склеивания двух слоев вместе с помощью клея. 109 Nashed et al.формовал цилиндрический полимерный микростручок вокруг компонентов, припаянных к медной проволоке, перед заделкой внутрь пряжи. 37 Более доступные материалы, такие как клей для ткани, пышная краска и прозрачный лак для ногтей, используются мастерами-ремесленниками для закрепления узлов проводящей нити и изоляции проводящих текстильных соединений. 110

Инкапсуляция соединений. A. Формование инкапсулирующего слоя полиимида для антенной схемы, изготовленной на полиимидной подложке.Воспроизводится на условиях лицензии CC-BY. 109 Авторские права 2020, авторы, опубликовано MDPI. B. Инкапсуляция отдельных компонентов с использованием литья из смолы. Воспроизводится на условиях лицензии CC-BY. 37 Авторские права 2019, авторы, опубликовано MDPI. C) Эпоксидная смола, нанесенная на чип на «плоской модной печатной плате» на ткани. Воспроизведено с разрешения автора. 55 Авторские права 2010, IEEE. D, Эпоксидное литье гибкой печатной платы. Воспроизведено с разрешения автора. 40 Авторские права 2005, IEEE.E — герметизация соединения ICA между токопроводящей нитью и полиимидом с медным покрытием. Воспроизведено с разрешения автора. 29 Авторские права 2012, IEEE

5.2 Выбор технологии соединения

В конечном счете, выбор технологии соединения требует учета многих факторов и взвешивания того, что является наиболее важным для предполагаемого применения. Tyler 22 обобщает полезные критерии выбора технологии соединения для электронного текстиля: физическая прочность, электрическая надежность, простота прикрепления, повторяемое повторное прикрепление, эстетика, размер, комфорт, стоимость и доступность.К этому списку необходимо добавить: а) какой вид электрического сигнала передается, то есть сигнал или мощность; б) стадия разработки продукта, поскольку технология соединения, требующая специального оборудования, не будет подходить для одноразового прототипа, но тот, который требует времени на установку, не подойдет для продукта, готового к серийному производству; c) ограничения ткани, используемой в одежде из электронного текстиля, поскольку для некоторых тканей потребуется технология соединения, которая может выполняться при низкой температуре или комнатной температуре.

Таблицы 2 и 3 дают общее сравнение технологий соединения электронного текстиля. Как показано в предыдущих разделах, эти технологии соединения являются либо стандартными компонентами или процессами из электронной и текстильной промышленности, которые были адаптированы для использования в электронном текстиле, либо являются индивидуальными разовыми продуктами или прототипами. Некоторые из них были протестированы на соответствие стандартам жесткой электроники или текстиля или подверглись индивидуальным испытаниям для оценки воздействия влажности, температуры, стирки или механической нагрузки, такой как изгиб или растяжение.Поскольку стандартные тесты для электронного текстиля еще не разработаны, полное количественное сравнение пока невозможно. Но поскольку несколько организаций разрабатывают стандарты электронного текстиля, есть надежда, что в ближайшем будущем можно будет получить больше количественных данных о производительности технологии соединения электронного текстиля.

ТАБЛИЦА 2. Сравнение технологий фиксированного соединения
Имя Способ крепления Совместим с Прочность Преимущества Недостатки Список литературы
Машинная вышивка токопроводящей нитью Вышивальная машина. Для некоторых токопроводящих нитей или более сложных конструкций требуется специальное оборудование.
  • Текстиль
  • Жесткая печатная плата со сшиваемыми подушечками
  • Гибкая печатная плата
  • Провод
  • Может быть повреждено температурой (влияет на сопротивление контакта)
  • Проводящее покрытие может отслаиваться во время стирки
  • Совместимость с большинством тканей
  • Масштабируемость с правильным оборудованием
  • гибкий
  • Выглядит как ткань
  • Прочность недостаточно изучена
  • Подключение реле температуры и стирки
  • Спецтехника
  • Не подходит для прямого соединения дискретных электронных компонентов
  • Некоторые токопроводящие нити несовместимы со стандартными вышивальными машинами
32, 40, 41
Токопроводящая нить, прошитая вручную Инструменты для ручного шитья (игла и токопроводящая нить)
  • Текстиль
  • Жесткая печатная плата с соответствующими сшиваемыми подушечками
  • Гибкая печатная плата
  • Провод
  • Предварительные испытания стирки показывают продолжение работы после стирки при 20 ° C
  • Не требует специального оборудования или технических знаний
  • Надежность не подтверждена документально, но ожидается, что она будет ниже, чем при машинном сшивании
  • Требует много времени, поэтому не подходит для масштабного производства
33
Пайка

Паяльное оборудование тепловое.

Обычно выше 250 ° C, для низкотемпературных опций все еще требуется> 150 ° C

  • Жесткая печатная плата
  • Металлическая проволока
  • Ткани с ограниченной проводимостью
  • Некоторые токопроводящие чернила
  • Стандартные компоненты
  • Надежное электрическое соединение
  • Не гибкий, требует защиты от поломки на стыках паяных соединений и гибких подложек.
  • Совместимость со стандартными электронными процессами
  • Высокая доступность
  • Подходит как для крупносерийного, так и для мелкосерийного производства
  • Высокая температура нанесения даже с низкотемпературной паяльной пастой
  • Не совместим со многими токопроводящими тканями
  • Не гибкий
37, 43, 44
Сварка

Тепло (как побочный продукт)

Сварочное оборудование.

  • Некоторые токопроводящие ткани
  • Проволока металлическая
  • Контактное сопротивление <1 Ом
  • Требуется инкапсуляция, чтобы выдержать стирку
  • Совместимость с более широким спектром токопроводящей резьбы, чем для пайки (например, для пайки).г., нерж. сталь)
  • Высокая температура может повредить деликатный текстиль и некоторые печатные токопроводящие дорожки на текстиле
32, 49, 50
Опрессовка и заклепки Инструмент для обжима (с ручным или автоматическим управлением) В зависимости от продукта:
  • Текстиль
  • Жесткие печатные платы
  • Гибкие печатные платы
  • Провода
  • Предварительные доказательства пригодности к стирке
  • Поддерживает повторное подключение / отключение
  • Применение при комнатной температуре
  • Совместимость как с крупносерийным, так и с мелкосерийным производством
  • Не совместим со всеми типами электронного текстиля
  • Некоторые типы обжимных соединителей не выдерживают мытья
53-55
Клеи: NCA Тепло и давление, обеспечиваемые прессом для штамповки или нестандартным оборудованием.
  • Приклеивание жестких модулей или компонентов к проводящим тканям или проводам
  • Устойчивость к циклическим изменениям температуры и влажности
  • Продемонстрировано для работы с 1.Компоненты с шагом 27 мм
  • Требуется установщик штампов или нестандартное оборудование
  • Высокая температура склеивания (197 ° C)
57, 59, 60
Клеи: ICA Некоторые варианты термоотверждаются, другие — при комнатной температуре. Наносится вручную или дозируется машиной.
  • Текстиль
  • Жесткие печатные платы
  • Гибкие печатные платы
  • Стандартные компоненты
  • Для предотвращения взлома требуется инкапсуляция
  • Более низкая температура отверждения, чем при пайке
  • Совместимость с печатными токопроводящими дорожками
  • Более хрупко механически, чем пайка
  • Более высокое контактное сопротивление, чем при пайке
  • Поглощает влагу, если не герметизирован
29, 61, 62
Клеи: ACA Отверждается при комнатной температуре. Тепло или давление сокращают время отверждения. Наносится вручную или дозируется машиной.
  • Текстиль
  • Жесткие печатные платы
  • Гибкие печатные платы
  • Компоненты для поверхностного монтажа
  • Механически прочный, но электрическое соединение ненадежно при деформации
  • Подходит для компонентов с очень мелким шагом
  • Низкая температура отверждения
  • Высокое сопротивление контакта по сравнению с ICA или пайкой
  • Непостоянное контактное сопротивление при деформации
44, 58, 64
ТАБЛИЦА 3. Сравнение технологий разъемных соединений (соединителей)
Имя Способ крепления Совместимые материалы Прочность Преимущества Недостатки Список литературы
Кнопки Пришейте, обожмите или припаяйте, в зависимости от варианта.
  • Текстиль
  • Жесткие печатные платы
  • Гибкие печатные платы
  • Провода
  • Изготавливается как долговечная застежка для одежды. Электрическая износостойкость не проверена.
  • Широко доступный
  • Механическая износостойкость
  • Защитный кожух не требуется
  • Крепление может производиться вручную или автоматически
  • Относительно большая площадь основания (обычно диаметр 10 мм на контакт)
  • Электрические характеристики недостаточно изучены
32, 69
Штифты Pogo Припой к жесткой плате
  • 10000 циклов стыковки
  • Контактное сопротивление 20 МОм
  • Малая занимаемая площадь
  • Низкое контактное сопротивление при правильном соединении.
  • Требуется прочный корпус для поддержания контакта, который может быть громоздким.
111
Магниты Токопроводящий клей
  • Текстиль
  • Жесткие печатные платы
  • Провода
Не определено
  • Контакт сохраняется без дополнительной механической опоры
  • Ограниченные данные о пригодности в качестве электронного разъема
71, 73
Проводящие липучки Шитье или клей
  • 10000 циклов стыковки
  • Контактное сопротивление неясно
  • Возможное непостоянное контактное сопротивление
  • Неизучен подробно
  • Большая занимаемая площадь
  • Постоянство контактного сопротивления количественно не определено
76, 77, 79
Молния Шитье Не определено
  • Похоже на одежду, а не на электронный компонент
  • Электрические свойства не проверены
80-82
Кнопка Шитье Не определено
  • Похоже на одежду, а не на электронный компонент
  • Недостаточная прочность для использования в качестве надлежащей технологии соединения
83
Головка пальца Пайка
  • Некоторые токопроводящие ткани
  • Жесткие печатные платы
  • Провода
  • 50–300 циклов сопряжения в зависимости от металла, используемого для пластины контактов
  • Высокая доступность
  • Стандартный шаг, совместимый с другими компонентами
  • высокие циклы сопряжения
  • Может легко отсоединяться внутри одежды (не проверено)
  • Не тестировалось для использования в текстильных изделиях
33, 84, 112
Амфенол FCI клинчер Опрессовка
  • Гибкие печатные платы
  • Некоторые токопроводящие ткани
  • 100 циклов стыковки
  • Усилие сочленения / разъединения 300 г / контакт
  • Контактное сопротивление 20 МОм
  • Предварительные данные свидетельствуют о способности выдержать 50 циклов стирки
  • 2. Шаг 54 мм совместим со стандартными компонентами
  • Совместимость как с мелкосерийным, так и с крупносерийным производством
  • Низкое контактное сопротивление
  • Не предназначен для использования в электронном текстиле, легко отсоединяется внутри одежды
  • Не совместим со всеми соединительными материалами электронного текстиля
53, 86-88, 113
Беспроводной Прошивка или печать на ткани
  • Текстиль
  • Жесткие печатные платы
  • Гибкие печатные платы
  • Предварительные доказательства пригодности к стирке
  • Очень гибкий
  • Физическое соединение не требуется
  • Гибкость
  • Потеря / запаздывание сигнала
  • Для индуктивной связи требуется сигнал переменного тока и дополнительная электроника
91-94
Зажимы типа крокодил Не применимо
  • Можно повторно прикреплять / снимать
  • Контакт с очень тонкими или хрупкими материалами может быть неустойчивым
  • Наличие
  • Быстро прикрепляется и снимается
  • Используется для прототипирования и тестирования соединений
  • Относительно громоздкие
  • Челюсти могут повредить текстильные изделия
  • Не подходит после стадии разработки прототипа
97
Соединители для прототипирования электронных тканей Не применимо Не тестировалось
  • Высокая совместимость с текстилем
  • Используется для прототипирования
  • Нет в продаже, необходимо изготавливать на заказ
  • Прочность не проверена
97, 99

Некоторые комплекты электронного текстиля предусматривают необходимость использования различных технологий соединения на этапе прототипирования по сравнению с готовым продуктом, как показано на Рисунке 16. Детали для прототипов от Loomia 18 имеют контакты, совместимые с макетной платой, которые можно использовать для создания прототипов, а затем отрезать, чтобы можно было выполнить фиксированные соединения с отдельным набором контактов с помощью пайки. Набор электронного текстиля Textile Prototyping Lab использует несколько иной подход с жесткими модулями печатных плат со сшиваемыми контактами для изготовления прототипов одежды. Для увеличения объемов производства эти контакты можно удалить, уменьшив общий размер модуля, и компоненты, подключенные к проводящим волокнам, вместо этого с помощью соединения NCA. 57

Наборы электронного текстиля с различными вариантами соединения для создания прототипа и готового продукта. A и B детали Loomia имеют контакты, которые можно использовать с макетной платой без пайки, но можно отрезать ножницами для припайки фиксированных соединений к контактным площадкам для поверхностного монтажа. Воспроизведено с разрешения автора. 18 Авторское право Loomia. C, Модульный набор инструментов для электронного текстиля с опциями для шитья на этапе прототипирования (слева) и с использованием адгезии к проводящим нитям на этапе производства (справа).Воспроизводится на условиях лицензии CC-BY. 57 Copyright 2021, авторы, опубликовано MDPI

5.3 Соображения устойчивого развития

Полная интеграция электроники в текстиль часто упоминается как конечная цель электронного текстиля, то есть одежды, в которой электронные схемы полностью не обнаруживаются пользователем. Однако реализация этой цели может иметь негативные последствия для устойчивости, поскольку затрудняет ремонт или переработку электронного текстиля.Köhler 114 указывает, что когда электронный текстиль выйдет на массовые рынки, это приведет к появлению нового потока отходов, которые нельзя будет переработать ни в текстиль, ни в переработку отходов электрического и электронного оборудования (WEEE).

Hardy et al. 106 выступают за модульную конструкцию электронного текстиля, где электронные схемы и текстильные элементы могут быть сравнительно легко отделены. Они подчеркивают тот факт, что куртку Levi’s® Commuter ™ Trucker с жаккардом ™ от Google, 10 , которая имеет сенсорные датчики, встроенные в левую манжету куртки, можно стирать только 10 раз, что является низким показателем для джинсовой одежды, которая могла бы обычно длятся 5 лет.Другие предложили бизнес-модели для электронного текстиля, которые основаны на сдаче одежды в аренду, а не на ее продаже, 115 , чтобы производители могли использовать свои специальные знания для ремонта и повторного использования схем электронного текстиля.

Хотя вопрос устойчивости электронного текстиля — это гораздо больше, чем переработка и повторное использование, 116 отдавая приоритет модульному дизайну, это означает, что соединители играют важную роль в обеспечении устойчивости электронного текстиля. Большинство современных изделий из электронного текстиля в некоторой степени являются модульными, поскольку они оснащены съемными модулями управления, которые прикрепляются к одежде и снимаются для стирки.Однако это можно расширить, чтобы схемы, встроенные в одежду, легче разбирались, а это означает, что необходимо разработать очень маленькие или гибкие соединители, которые потенциально могут заменить фиксированные технологии соединения, такие как вышивка или пайка.

6 ЗАКЛЮЧЕНИЕ

В этом обзоре представлен обзор технологий соединения, используемых на сегодняшний день в электронном текстиле. Сюда входят технологии или разъемы съемного соединения, в том числе защелки, штифты, токопроводящие крючки и петли, методы застегивания ткани, такие как застежки-молнии, штифты для заголовков, и беспроводное соединение через индуктивную связь или NFC.В категории технологий несъемного соединения обсуждались сшивание, пайка, сварка, склеивание и гофрированные соединения. Разъемы, подходящие для прототипирования, и общие конструкции разъемов, используемых в коммерческих продуктах, также были рассмотрены, а также критерии, которые следует учитывать при выборе технологии соединения. Было представлено влияние на окружающую среду с точки зрения устойчивости, в том числе роль соединителей в повышении ремонтопригодности и возможности вторичной переработки.

Наконец, отсутствие стандартизации технологий соединения электронного текстиля заставляет дизайнеров электронного текстиля сложно сравнивать различные варианты и выбирать подходящее решение.Например, некоторые технологии соединения имеют четко определенное контактное сопротивление, тогда как для других это не было тщательно проверено.

В целом, технологии соединения являются важной, но недостаточно изученной областью электронного текстиля, поскольку современные электронные текстильные изделия в значительной степени полагаются на решения, адаптированные из жесткой электроники или из текстильного производства, с некоторыми корректировками, чтобы заставить их работать для приложений электронного текстиля. . Для развития электронного текстиля необходимы инвестиции в разработку новых соединителей для электронного текстиля, а также в стандарты проектирования и производства электронного текстиля.

БЛАГОДАРНОСТИ

Авторы выражают признательность за финансовую поддержку со стороны Университета Ноттингем Трент и Kymira Ltd.

    КОНФЛИКТ ИНТЕРЕСОВ

    Авторы заявляют об отсутствии потенциального конфликта интересов.
