устройство, технические характеристики, фото и видео

Основательные и надежные шасси южнокорейской компании Hyundai являются основой для разных типов грузовиков: промтоварных, хлебных, автолавок, передвижных мастерских. Что касается модели Hyundai HD 78, то это рефрижератор, позволяющий даже в сильную жару доставлять груз охлажденным.

Рефрижератор Hyundai HD78

Усиленные шасси для агрегата приезжают из Кореи, после чего на них ставятся изотермические фургоны. Это делают завод из Нижнего Новгорода «НижСпецАвто», а также предприятие из Владивостока под названием «АК МОТОР СЕРВИС». Оба изготовителя – дистрибьюторы компании Hyundai.

Отметим, что семьдесят восьмая модель начала производиться в 2008 году, став более совершенной заменой Hyundai HD72. Машина стала комфортнее и приобрела более мощный дизель на 140 лошадиных сил, повысилась ее грузоподъемность до 4,9 тонн. Увеличились основные и появились противотуманные фары.

Остались неизменными большое лобовое стекло, дающее отличный обзор, а также крепкая конструкция шасси, приспособленная к неважным отечественным дорогам с их кочками и ямами.

Ходовая часть достаточно мощная, применяется система ABS. Мотор не требует много горючего. Он имеет простую схему электронного управления, не создающую проблем при ремонте.

В фургоне может использоваться один из видов теплоизоляторов: от бюджетного пенопласта до сэндвич-панелей. Последние позволяют перевозить на длинные расстояния даже товары глубокой заморозки.

Назначение

С помощью рефрижератора хендай хд 78 можно перевозить всевозможные продукты, требующие пониженной температуры хранения. Это, к примеру, свежие или замороженные овощи, фрукты, мясо и рыба, торты с пирожными, полуфабрикаты. Кроме того, машина используется для доставки лекарственных препаратов.

В зависимости от области применения производители могут предложить различные варианты исполнения фургона. Так, возить мороженое удобно в машине с восемью дверями, а кондитерские изделия – в рефрижераторе с дверями, расположенными сбоку. А тушевоз имеет внутри специальную конструкцию для перевозки туш животных.

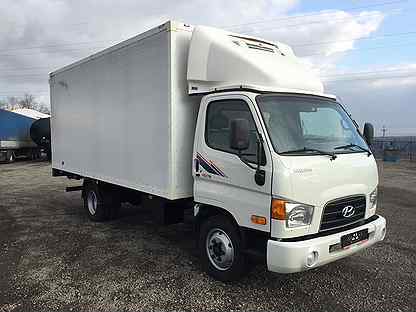

Фото рефрижератора Hyundai HD 78

Плюсы и минусы

Положительные качества:

  • Мотор не потребляет много топлива и отлично тянет на малых оборотах. Доступ к дизелю весьма удобен.
  • Кабину можно в одиночку легко откинуть на 55 градусов. Она просторная, на три места, с хорошим обзором и качественным кондиционером.
  • Полезная опция – зеркала с подогревом.
  • Низкая база позволяет максимально быстро разгружать и загружать товар.
  • Мягкая подвеска, удобные тормоза, надежное сцепление, прочнейшая рама.
  • Нет проблем с сервисом и запасными частями.

Отрицательные качества:

  • Жестковатое и не слишком удобное водительское сиденье. Пассажирское сиденье нельзя регулировать.
  • Тугая коробка передач с тросиком не отличается удобством. На первых передачах она не всегда четко срабатывает, а при резком переключении тросик можно порвать.
  • На волнообразной дороге высокая мягкость подвески может привести к продольным колебаниям.
  • Из-за недоработки конструкции через сапун в редуктор заднего моста может попасть вода.
  • На неровной дороге механизм для опрокидывания кабины постукивает. Это «лечится» вставкой дополнительной прокладки.

Устройство

Шасси

Начнем с мотора – он дизельный, с четырьмя цилиндрами, оснащен интеркулером, системой COMMON RAIL для непосредственной подачи горючего и турбонагнетателем. Клапаны у него находятся сверху, над цилиндрами, выстроенными в ряд.

Механическая трансмиссия позволяет переключать одну передачу назад, а вперед – пять. Одинарное сцепление сухого типа управляется гидроприводом.

Для торможения используются барабанные механизмы. Основная система тормозов имеет два контура и включается гидравлически. На переднем и заднем (ведущем) мостах установлены малолистовые рессоры с амортизаторами телескопической конструкции.

Кабина на амортизаторах может поместить троих, у нее большое наклонное стекло, позволяющее хорошо видеть дорогу и улучшающее аэродинамику. Наружные зеркала закреплены удобно для обзора и оснащены подогревом. Напряжение питания – 24 вольта.

Фургон

Основанием кузова авто служит каркас из металла. Как уже упоминалось, для термоизоляции может использоваться как недорогой пенопласт, так и пенополиуретан или сэндвич-панели. Наиболее эффективным является последний вариант – трехслойные панели очень хорошо держат нужную температуру. Кстати, используя их, можно обойтись и без каркаса, что облегчает вес фургона.

Снаружи кузов покрыт плакированным металлом, а внутри – оцинковкой (пищевой). Пол выполнен из влагостойких листов фанеры с рифлением, двери оснащены уплотнителями трехлепесткового типа. Внутри имеется освещение, включающееся автоматически, когда двери открываются. Зачастую в комплекте идет выдвижная лестница. Дополнительно можно приобрести шторы из ПВХ пленки, сохраняющие холод.

Фургон рефрижератора Hyundai hd 78

Для обеспечения низкотемпературного режима используется одна из климатических систем:

  • Установка южнокорейского производства с двумя вентиляторами испарителя называется THERMAL MASTER T-1400 F2. Она успешно трудится при жаре до 30 градусов. Отрицательный предел – минус 5 градусов. Ее компрессор ТМ 15 работает от дизельного мотора автомобиля. Используемый хладагент — HFC R404a.
  • Отечественная установка Элинж С3Т, работающая на том же типе хладагента, способна поддерживать холод до минус 20 градусов в летний период. При минус 25 на улице можно включить режим обогрева, дающий стабильные плюс 5 градусов. Рабочая и управляющая части установки собраны в четырех блоках, которые можно рассредоточить по всему фургону.
  • Применяются также установки марки Thermo King (знаменитого американского производителя), Sanden, Zanotti, Carrier и другие.

Технические характеристики

Технические характеристики рефрижератор Hyundai HD 78:

Характеристики Показатели Ед. измерения
Тип двигателя дизельный, D4DD Euro-3
Мощность двигателя 103 кВт
Частота вращения 2800 об/мин
Крутящий момент (максимум) 372
Нм
Число цилиндров двигателя 4 шт.
Рабочий объем 3,907 л
Объем бака для горючего 100 л
Расход горючего на 100 км (средний) 20 л
Передний свес 1,075 м
Задний свес 1,86 м
Колесная формула 4х2
Размер коли передних колес 1,665 м
Размер колеи задних колес 1,495 м
Колесная база 3,735 м
Радиус поворота (минимум) 7,3 м
Просвет 0,235 м
Угол поднятия (максимум) 39 °
Вес (максимально допустимый для авто) 7,5 т
Вес шасси (снаряженный)
3,165 т
Вес (максимально разрешенный для шасси) 7,8 т
Ширина 2,17 м
Высота 2,355 м
Длина 6,715 м
Вместимость фургона от 22 до 26 м3
Толщина теплоизолятора от 4 до 10 см
Размеры стандартного фургона:
— высота 2,2 м
— длина 4,9 м
— ширина 2,2 м
Размеры увеличенного фургона:
— высота 2,5 м
— длина 5,2 м
— ширина 2,5 м

Видео обзор рефрижератора Hyundai hd 78:

Hyundai HD 78 технические характеристики, двигатель, устройство, цена, фото и видео

Автор admin На чтение 4 мин. Просмотров 4 Опубликовано


HD78 является усовершенствованной версией модели HD65, которую выпускали еще в ых годах. Позже появились обновленные модификации.

Так, предшественником грузовика HD78 является версия HD Преимущества HD78 в данном случае очевидны — улучшенная грузоподъемность, более широкий диапазон применения hyundai hd 78 фото усовершенствованные технические характеристики. Hyundai HD 78 — универсальный автомобиль, существующий в следующих кузовных разновидностях: В данной версии автомобиль оснащен морозильными генераторами, которые необходимы для перевозки скоропортящихся продуктов на дальние расстояния.

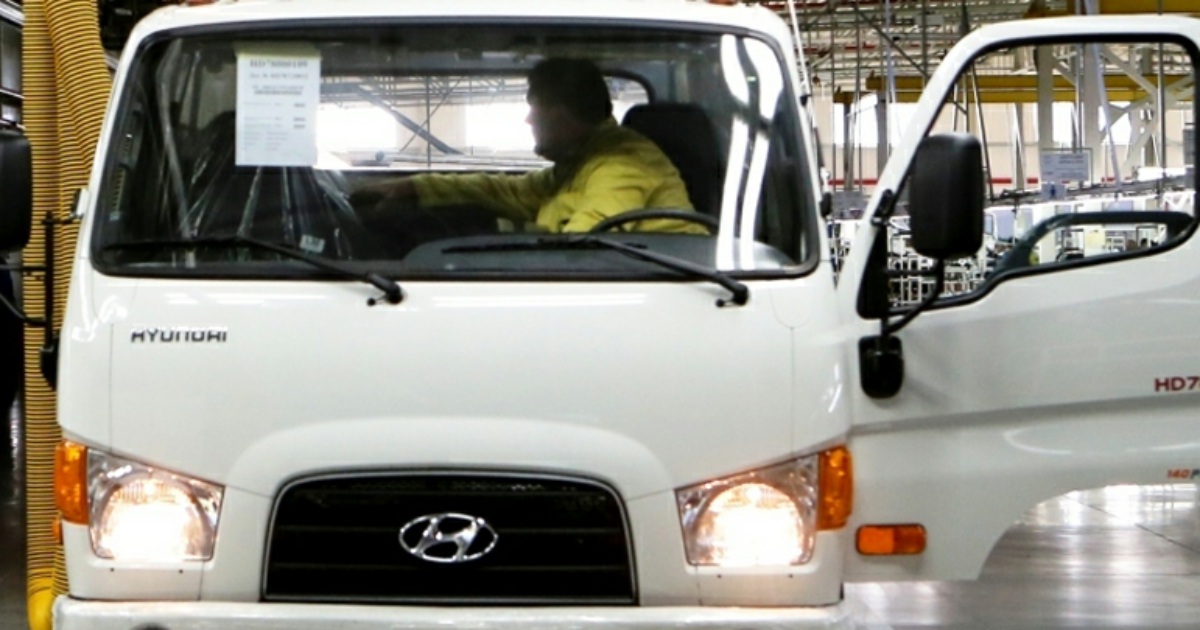

Хендай HD-78

Hyundai HD 78 в таком исполнении пользуется высоким спросом у поставщиков мясного сырья. Однако в качестве более доступной альтернативы перевозчикам вполне хватало возможностей обычного изометрического фургона, который идеально справляется с перевозкой замороженных продуктов. Видео обзоры Hyundai hd 78 фото вид Hyundai HD78 ничем не выделяется с точки зрения дизайна.

Самая яркая особенность в передней части — а небольшая прямоугольная решетка радиатора.

Ее конструкция выполнена таким образом, чтобы силовой агрегат не перегревался в летний период. Обратим внимание на головную оптику со встроенными светодиодными элементами, а в нижней части есть секции для противотуманных hyundai hd 78 фото, которые обеспечивают эффективное освещение в туманных условиях. Надо признать, что кабина автомобиля не поражает вместимостью, ведь основное полезное пространство рамы приходится на грузовой hyundai hd 78 фото.

Не смотря на это, в кабине может комфортно разместится водитель высокого роста, благо есть возможность подогнать под себя посадку. Стоит отметить продуманную эргономику, простые и удобные органы управления, а также хорошую обзорность за счет большой площади остекления. К российским реалиям модель отлично адаптирована, потому может круглогодично приносить прибыль. Машина не боится отечественных дорог и топлива.

Hyundai HD78

Разнообразие типов комплектаций и кабин, увеличенная грузоподъемность, корейская сборка и надежная силовая установка обуславливают высокий спрос на hyundai hd 78 фото. Основное предназначение Хендай HD — перевозки на небольшие дистанции в пригороде и городе. На платформу модели можно устанавливать огромное количество надстроек: Hyundai HD в настоящий момент считается лидером модельного ряда корейского бренда.

Среди ключевых достоинств модели следует выделить высочайшую производительность и быструю окупаемость. Как на автомобили, так и на услуги салонов предоставляется долгосрочная гарантия. Все работы по ремонту осуществляются с использованием современного оборудования и оригинальных деталей. Как правило, фирменные центры предлагают корпоративным клиентам очень выгодные условия сотрудничества.

Предоставляются скидки на услуги и индивидуальное консультирование. Фургоны изотермические, обработанные полимером или покрытые автоэмалью.

В их составе — ламинированная фанера и плакированный металл. Фургоны-рефрижераторы, которые могут надолго поддержать требуемый температурный режим. С охлаждающим компрессором. Они покрыты автоэмалью и оцинкованы.

Фургоны хлебные, с различным числом лотков. Они также обладают изотермическими свойствами. Фургоны с гидробортом — погрузка с механизированной площадки заднего борта. Крано-манипуляторные установки. Грузовик очень компактный и маневренный, идеально приспособленный для работы в тесных условиях современного города. Грузоподъёмность в 5 тонн и объём кузова от 20 до 35 кубометров позволяют с выгодой для владельца оперировать большими партиями товаров на их доставке клиентам hyundai hd 78 фото или развозе по магазинам.

Адаптация к российским условиям — это не пустые слова. Кроме усиленной рамы и подвески, сюда входит также дополнительная фильтрация hyundai hd 78 фото, увеличенный дорожный просвет, надёжный узел подогрева перед запуском двигателя в условиях отрицательных температур.

Кабина достаточно просторная для такого компактного грузовика, полноценно трёхместная отапливаемая, вентилируемая и кондиционированная, с эргономичными органами управления.

Зеркала заднего вида — большие по размеру, подогреваемые. Есть гидравлическая система усиления руля, ABS, кондиционер. Хорошо развита сервисная сеть, и запасные части найти не проблема. Расходники, смазочные материалы, заменяемые узлы и детали не только не дефицитны, но и сравнительно недороги.

Фото Хендай НД 78 (Hyundai HD 78)

Изначально каждая из них включает в себя: Нyundai НD78 с удлинённой базой и полуторной кабиной. Кондиционер, коробка отбора hyundai hd 78 фото, более комфортное водительское сиденье на пружинной подвеске с поясничной опорой, двойной усилитель тормозной системы — это всё дополнительные опции за доплату как для первого, так и для второго варианта комплектации.

Кроме того, грузовики Нyundai НD78 поставляются с удлинённой Long базой, а также с полуторной кабиной, в которой обустроено компактное спальное место за счёт добавления ширины 30 см. Мотор оснащён турбонаддувом и системой промежуточного оснащения. Мощность этого силового агрегата составляет лошадиных сил в обновлённом варианте — л.

В отличие от большинства hyundai hd 78 фото моторов данного класса, D4DB обладает очень широким рабочим диапазоном. Он не только хорошо тянет на низах, но и динамично раскручивается до 3-х тысяч оборотов.

HYUNDAI HD78 STD LONG EURO-3 Технические характеристики модели.



УНИВЕРСАЛЬНОЕ ШАССИ АВТОМОБИЛЯ HYUNDAI HD 78 STD EURO-3

Габаритные размеры:

Технические характеристики модели HYUNDAI HD78 STD LONG EURO-3:

Кабина:

Длина — STANDART

Ширина — WIDE

3 посадочных места, с ремнями безопасности

Рама:

Лонжеронного типа

Размер лонжерона в средней части рамы — 190 х 60 х 6 мм

Размеры:

Длина — 6 715 мм

Ширина — 2 170 мм

Высота — 2 355 мм

Колесная формула — 4х2 с задним ведущим мостом

Колесная база — 3 735 мм

Колея передних колес — 1 665 мм

Колея задних колес — 1 495 мм

Клиренс — 235 мм

Свес спереди — 1 075 мм

Свес сзади — 1 860 мм

Снаряженная масса шасси — 3 165 кг

Максимальная разрешенная масса для шасси — 7 800 кг

Максимальная разрешенная масса для автомобиля по ОТТС — 7 500 кг

Минимальный радиус разворота — 7,3 м

Максимальный угол подъема — 39

Объем топливного бака — 100 л

Размер устанавливаемого кузова — стандартный: 4 900 х 2 200 х 2 200 мм, увеличенный: 5 200 х 2 500 х 2 500 мм

Двигатель:

Тип — дизельный с турбонагнетателем и интеркулером

Модель — D4DD EURO-3

4-х цилиндровый, рядный, с верхним расположением клапанов, 2 клапана на цилиндр

Непосредственный впрыск COMMON RAIL

Объем — 3,907 л

Мощность максимальная — 140 л. с.

Максимальный крутящий момент — 38 кг*м

Трансмиссия:

Механическая, 5 передач в перед 1 назад

Сцепление — гидравлическое управление, диафрагменная пружина, одиночное сухое, с демпфером

Тормоза:

Основная тормозная система — барабанного типа на всех колесах с гидравлическим управлением и вукуумным сервоусилителем, двух контурная

Стояночная тормозная система — барабанного типа на карданном валу

Электрооборудование:

24-х вольтовое, с минусом по кузову автомобиля

Подвеска:

Передняя — полуэлептические рессоры с гидравлическими амортизаторами двойного действия телескопического типа

Задняя — полуэлептические рессоры с гидравлическими амортизаторами двойного действия телескопического типа

Шины:

Передние — 7,50 Х 16 — 14PR

Задние — 7,50 Х 16 — 14PR

Комплектация шасси:

Запасное колесо

Гидроусилитель руля

Регулятор тормозных сил

Тахометр

Моторный тормоз

Покрытие пола

Обогрев зеркал заднего вида

Буксировочный крюк

Отопитель салона

Солнцезащитный козырек пассажира

Шасси соответствует требованиям стандартов РФ и имеет одобрение ОТТС

Дополнительные опции доступные при заказе автомобиля с завода-изготовителя:

Коробка отбора мощности

Кондиционер

ABS с передними дисковыми тормозами

Короткая база

Полуторная кабина

Дополнительное оборудование:

Удлинение рамы автомобиля HYUNDAI HD 78 под установку кузова размером: 6 200 х 2 200 х 2 200 мм

Установка спойлера на кабину HYUNDAI HD 78

Установка автосигнализации с центральным замком на автомобиль HYUNDAI HD 78

Установка стабилизатора поперечной устойчивости на задний мост шасси HYUNDAI HD 78

Установить бескамерный диск на HYUNDAI HD78, подробнее на странице КОЛЕСНЫЕ ДИСКИ

Описание шасси HYUNDAI HD78 STD EURO-З в формате WORD 97-2003

Возможные варианты поставки шасси HYUNDAI HD-78:

ШАССИ HYUNDAI HD78 DLX EURO-3

ШАССИ HYUNDAI HD78 DLX SHORT EURO-3

Возможные варианты автомобилей на шасси HYUNDAI HD78:

— бортовой автомобиль на шасси HYUNDAI HD 78 с бортами из стальных или алюминиевых сплавов, с тентом или без

— бортовой автомобиль на шасси HYUNDAI HD 78 с бортами из стальных или алюминиевых сплавов, с тентом или без, для перевозки опасных грузов или сжиженного газа

— бортовой автомобиль на шасси HYUNDAI HD 78 с бортами из стальных или алюминиевых сплавов, с тентом или без, оснашенный крано-манипуляторной установкой (КМУ) HIAB, EFFER, FASSI, AMCO VEBA, PALFINGER, UNIC, KANGLIM

— промтоварный фургон на шасси HYUNDAI HD 78

— мебельный фургон на шасси HYUNDAI HD 78

— изотермический фургон на шасси HYUNDAI HD 78 с утеплением пенополистиролом (оцинкованный лист — утеплитель — оцинкованный лист), с толщиной утеплителя 40, 50, 60, 80 мм, под температурный режим от +5 до -10 градусов Цельсия

— изотермический фургон из сендвич-панелей на шасси HYUNDAI HD 78 (окрашенный оцинкованный лист — пенополиуретан — оцинкованный лист), с толщиной утеплителя 40, 50, 60, 80 мм, под температурный режим от +5 до -20 градусов Цельсия

— изотермический фургон из сендвич-панелей на шасси HYUNDAI HD 78 (окрашенный оцинкованный лист — пенополиуретан — оцинкованный лист), с толщиной утеплителя 40, 50, 60, 80 мм, под температурный режим от +5 до -20 градусов Цельсия, укомплектованный холодильной установкой (ХОУ) TERMO KING, CARRIER, ZANOTTI

— изотермический фургон из сендвич-панелейна шасси HYUNDAI HD 78 (пластик — фанера — экструдированный пенопласт — фанера — пластик), с толщиной утеплителя 40, 50, 60, 80 мм, под температурный режим от +5 до -20 градусов Цельсия

— изотермический фургон из сендвич-панелей на шасси HYUNDAI HD 78 (пластик — фанера — экструдированный пенопласт — фанера — пластик), с толщиной утеплителя 40, 50, 60, 80 мм, под температурный режим от +5 до -20 градусов Цельсия, укомплектованный холодильной установкой (ХОУ) TERMO KING, CARRIER, ZANOTTI

— при необходимости на бортовую платформу или фургон может быть установлен гидроборт

— автогидроподъемник (АГП или АТП) на шасси HYUNDAI HD 78, с высотой подъема от 17 до 22 метров

— автомобиль для перевозки живой рыбы на шасси HYUNDAI HD 78

— автомобиль для перевозки животных на шасси HYUNDAI HD 78

— автомобиль для перевозки цветов на шасси HYUNDAI HD 78

— автолавка для выездной торговли на шасси HYUNDAI HD 78

— специальный автомобиль технической помощи на шасси HYUNDAI HD 78

— автомобиль для выездного шиномантажа и балансировки колес на шасси HYUNDAI HD 78 (мобильный шиномонтаж)

— передвижная лаборатория на шасси HYUNDAI HD 78

— автомобиль для перевозки светлых нефтепродуктов (бензовоз) на шасси HYUNDAI HD 78

— автомобиль для перевозки светлых нефтепродуктов и заправки (топливозаправщик) на шасси HYUNDAI HD 78

— автомобиль-цистерна для перевозки пищевых жидкостей на шасси HYUNDAI HD 78

— автомобиль-эвакуатор с платформой ломанного типа на шасси HYUNDAI HD 78

— автомобиль-эвакуатор с платформой сдвижного типа на шасси HYUNDAI HD 78

— автомобиль-эвакуатор с платформой ломанного типа, оснащенный крано-манипуляторной установкой (КМУ) на шасси HYUNDAI HD 78

— автомобиль-эвакуатор с платформой сдвижного типа, оснащенный крано-манипуляторной установкой (КМУ) на шасси HYUNDAI HD 78

— автомобиль с вакуумной установкой КО522В на шасси HYUNDAI HD 78

— автомобиль с мультилифтовой установкой (мультилифт) SUCCI, MULTYLIFT, ECOPRESS, HYVALIFT на шасси HYUNDAI HD 78

Шасси меньшей грузоподъемности:

ШАССИ HYUNDAI HD65 EURO-3

Шасси большей грузоподъемности:

ШАССИ HYUNDAI HD120, HD170, HD250, HD260, HD370 EURO-3

Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию, оборудование автомобиля, без предварительного уведомления.

Hyundai hd 78. Рекомендации, новости, видео

Содержание статьи:
  • Фото
  • Отзывы владельцев Hyundai HD 78 (Хендай HD 78)
  • Видео
  • Похожие статьи
  • 2 RUB. В наличии в Москве! Авто Официального дилера Hyundai Гарантия: 3-года или км! Любая форма оплаты: Нал, Б.Нал, Кредит.

    Hyundai HD78 – среднеразмерный малотоннажный грузовик, представленный на российском рынке с середины ых годов. HD78 является усовершенствованной версией модели HD65, которую выпускали еще в ых годах. Позже появились обновленные модификации. Так, предшественником грузовика HD78 является версия HD

    Это интересно! Логотип Хюндай – это не просто буква «H» в авале. Это было бы слишком просто. Данная эмблема символизирует рукопожатие двух человек – представителя концерна и довольного клиента. Кроме того, в переводе с корейского языка слово «hyundai» переводится как «современный».

    Владелец Hyundai HD 72 рассказывает о своей машине на DRIVE2 с фото. У меня HD78 с двигателем D4DD евро-3, впрыск Common Rail т.е. форсунки с электронным управлением.  У меня HD78 с двигателем D4DD евро-3, впрыск Common Rail т.е. форсунки с электронным управлением. Автомобиль манёвренный, надёжный и экономичный, я очень доволен, эксплуатирую с нуля уже шесть лет.

    Привет, вообще то эта штуковина называется клапан рециркуляции картерных газов, но маслоотделитель в нём присутствует. Легковые авто Подержанные автомобили Новые автомобили Добавить объявление. Другое внешнее изменение — зеркала заднего вида стали после рестайлинга закреплять по-европейски, а не по-азиатски, и смотреть в них стало удобнее. Однако для российских условий полная масса производителем ограничивается до 7,5 тонн.

    Продажа б/у Hyundai HD 78 (Хендай НД 78) в Москве за Р

    Hyundai HD78 — среднеразмерный малотоннажный грузовик, представленный на российском рынке с середины ых годов. HD78 является усовершенствованной версией модели HD65, которую выпускали еще в ых годах. Позже появились обновленные модификации. Так, предшественником грузовика HD78 является версия HD Преимущества HD78 в данном случае очевидны — улучшенная грузоподъемность, более широкий диапазон применения и усовершенствованные технические характеристики.

    Кроме того, компания Hyundai организовала мелкосерийное производство HD 78 в кузове рефрижератор. В данной версии автомобиль оснащен морозильными генераторами, которые необходимы для перевозки скоропортящихся продуктов на дальние расстояния. Hyundai HD 78 в таком исполнении пользуется высоким спросом у поставщиков мясного сырья.

    Однако в качестве более доступной альтернативы перевозчикам вполне хватало возможностей обычного изометрического фургона, который идеально справляется с перевозкой замороженных продуктов. Hyundai HD78 ничем не выделяется с точки зрения дизайна. Самая яркая особенность в передней части — а небольшая прямоугольная решетка радиатора. Ее конструкция выполнена таким образом, чтобы силовой агрегат не перегревался в летний период.

    Обратим внимание на головную оптику со встроенными светодиодными элементами, а в нижней части есть секции для противотуманных фар, которые обеспечивают эффективное освещение в туманных условиях. Надо признать, что кабина автомобиля не поражает вместимостью, ведь основное полезное пространство рамы приходится на грузовой отсек. Не смотря на это, в кабине может комфортно разместится водитель высокого роста, благо есть возможность подогнать под себя посадку.

    Стоит отметить продуманную эргономику, простые и удобные органы управления, а также хорошую обзорность за счет большой площади остекления.

    Задняя часть кузова выглядит просто и однообразно, как и подобает классическим грузовикам. Благодаря вместимости более 25 куб. Сам грузовой отсек внутри имеет цельнометаллическую поверхность. Hyundai HD78 относится к среднему классу грузовиков, что подтверждают габариты: В стандартном исполнении размеры грузового отсека составляют х мм.

    Обратим внимание на рекордный дорожный просвет в мм. Масса грузовика в снаряженном состоянии достигает кг, а максимальная грузоподъемность не должна превышать кг. Также Hyundai HD78 имеет радиус разворота 7,3 метра, что является преимуществом среди конкурентов в этой ценовой категории. Автомобиль весьма удобен в длительных перевозках, во многом благодаря топливному баку объемом литров. Более того, грузовик потребляет в среднем 15 литров на км пробега.

    Двигатель оснащен механической шестиступенчатой КПП, с функцией полуавтоматического переключения передач и опцией досыла рычага — это нововведение от корейских инженеров предназначено специально для малотоннажной грузовой техники. Преимущество данного технического решения — в удобстве длительной эксплуатации, особенно когда приходится делать несколько сотен переключений за один день.

    Также грузовик оснащен сухим сцеплением с гидравлическим приводом. Тормозная система у Hyundai HD78 — барабанного типа, с саморегулирующимися колодками. Гидравлическая система с двухконтурной схемой позволяет по максимуму оценить достоинства этого простого по конструкции механизма. Его достоинства — в высокой ремонтопригодности и надежности. Hyundai HD78 сейчас доступен в основном на поддержанном рынке. Стоимость грузовика зависит от множества факторов, на которые следует обращать внимание при выборе автомобиля любого класса — это пробег, модельный год, а также состояние кузова, салона и технической части.

    Обзор Hyundai HD78 авто подписчика из Питера!

    Пневмоподвеска на Hyundai HD 78

    Комплекты вспомогательной пневмоподвески АРАЙД крепятся к основным силовым элементам автомобиля: рама, лонжерон, подрамник, мост, балка, рычаг. Легкая и простая сборка на болтовых соединениях позволяет быстро и без ошибок установить оборудование, а также осуществить замену деталей, в случае их механических повреждений. Кронштейны пневмоподвески выполнены из высокопрочной стали СТ3 6мм и 8мм и проходят дополнительное антикоррозийное покрытие цинкованием и порошковой окраской, которое защищает их от коррозии и значительно продлевает срок службы изделия. Использование пневмоподушек сильфонного и рукавного типа позволяют адаптировать наши комплекты под широкую линейку автомобилей (коммерческий транспорт, грузовики, микроавтобусы, пикапы). Прямая работа с заводами изготовителя пневмоподушек и пневматической аппаратуры, крепежа позволяет нам гарантировать качество продукции и сохранение ее характеристик на протяжении всего срока службы.



    Установка вспомогательной пневмоподвески на малотоннажный коммерческий автомобиль Hyundai HD 78 является отличным решением и даёт ряд преимуществ по сравнению со штатной рессорной подвеской.

    • Снижение нагрузки на рессоры, сайлентблоки, амортизаторы и других элементов шасси, что значительно увеличивает их срок службы
    • Устранение шумов и вибраций, устранение пробоев при перегрузе
    • Выравнивание горизонтального положения машины, при просевших рессорах, а это правильная работа головного света и уменьшение тормозного пути.
    • Улучшение курсовой устойчивости за счет уменьшения кренов и раскачивания
    • Увеличение энергоёмкости подвески, увеличение комфорта для водителя и пассажиров, а также сохранность хрупкого груза при езде по плохим дорогам
    • Увеличение прибыли от перевозок за счет возможности перевезти больше груза за 1 рейс, а также экономия на замене рессор и штрафах ГИБДД за перегруз
    • Возможность регулировки высоты свеса заднего борта при загрузке и выгрузке



    В стандартной комплектации осевых комплектов АРАЙД воздух в пневмоподушки подается любым внешним компрессором через клапан подкачки.

    В зависимости от задач и типа транспорта мы можем предложить различные варианты оснащения системой управления пневмоподвеской, которые позволяют осуществить ручную регулировку давления из салона, либо автоматическую регулировку давления/клиренса. В состав данных систем входит все необходимое оборудование (компрессор, манометр, блок управления, пневматическая аппаратура, трубки и т.д.), необходимое для подключения и корректной работы с нашими комплектами.



    Фото монтажа пневматической подвески на автомобиль Hyundai HD 78.

    hd65 изображения, фотографии и изображения Hyundai на Alibaba

    Примечание. Некоторые элементы запрещены к отображению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

    50-80 долларов США / штук (цена FOB)

    8 штук (минимальный заказ)

    100,0-120,0 долларов США / штук (цена FOB)

    1 штука (минимальная Заказ)

    62 доллара США. 0-76,0 / шт. (цена FOB)

    1 шт. (минимальный заказ)

    62-76 долл. США / шт. (цена FOB)

    30 штук (минимальный заказ)

    80-120 долларов США / штук (цена FOB)

    50 штук (минимальный заказ)

    10-100 долларов США / штук (цена FOB)

    1 штука ( Мин. Заказ)

    70-80 долларов США / 9000 5 шт. (Цена FOB)

    8 шт. (Мин.Заказ)

    52,0-58,0 долл. США / шт. (цена FOB)

    5 шт. (минимальный заказ)

    1-400 долл. США / шт. (цена FOB)

    1 шт. (минимальный заказ)

    1,6-4,0 долл. США / шт. (цена FOB)

    300 шт. (минимальный заказ)

    6–30 долл. США / шт. (цена FOB)

    20 штук (мин.Заказ)

    US $ 1-50 / шт. (Цена FOB)

    10 шт. (Мин. Заказ)

    US $ 6.0-8.0 / шт. (Цена FOB)

    200 шт. (минимальный заказ)

    US $ 1-10 / шт. (FOB Цена)

    500 штук (минимальный заказ)

    US $ 1-40 / штук (FOB Цена)

    50 штук (мин.Заказ)

    25,0–100,0 долл. США / шт. (цена FOB)

    1 шт. (минимальный заказ)

    130,0–145,0 долл. США / шт. (цена FOB)

    1 шт. (минимальный заказ)

    5-10 / 9000 долларов США 5 шт. (цена FOB)

    20 штук (минимальный заказ)

    5-15 / долларов США (цена FOB)

    5 штук (мин.Заказ)

    US $ 1-10 / шт. (Цена FOB)

    500 шт. (Мин. Заказ)

    US $ 5-30 / шт. (Цена FOB)

    100 шт. (минимальный заказ)

    0,5-9 / 9000 долларов США 5 штук (цена FOB)

    5 штук (минимальный заказ)

    500-10000 долларов США / штук (цена FOB)

    1 Единица (Мин.Заказ)

    US $ 1-200 / шт. (цена FOB)

    100 штук (минимальный заказ)

    US $ 1-2.8 / Set (FOB Price)

    100 комплектов (минимальный заказ)

    700-1700 долларов США / штук (цена FOB)

    1 штука (минимальный заказ)

    0,1-10,0 долларов США / штук (цена FOB)

    200 штук (мин.Заказ)

    US $ 1-40 / шт. (Цена FOB)

    50 шт. (Мин. Заказ)

    US $ 5-15 / шт. (Цена FOB)

    300 шт. (Мин. Заказ)

    US $ 1-5 / Комплект (Цена FOB)

    100 комплектов (Мин. Заказ)

    US $ 3.5-5.59 / Комплект (Цена FOB)

    100 комплектов (мин.Заказ)

    2,8–3,0 долл. США / шт. (цена FOB)

    200 шт. (минимальный заказ)

    2,1–4,4 долл. США / акров (цена FOB)

    10 акров (минимальный заказ)

    0,1-10 долларов США / штук (цена FOB)

    10 штук (минимальный заказ)

    150-250 долларов США / штук (цена FOB)

    1 штука (мин.Заказ)

    US $ 1-20 / шт. (цена FOB)

    10 шт. (минимальный заказ)

    US $ 30,0-30,5 / шт. (цена FOB)

    50 шт. (Мин. Заказ)

    1-12 долларов США / 9000 5 шт. (Цена FOB)

    20 шт. (Мин. Заказ)

    {{#if priceFrom}}

    {{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} — {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

    {{/если}} {{#if minOrderQuantity}}

    {{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}

    {{/если}}

    Hyundai HD65, HD72, HD78 Руководство по поиску и устранению неисправностей в электрической части

  • ВВЕДЕНИЕ E103F6A0

    GI-1 ВВЕДЕНИЕ (1)

    СИСТЕМА ЗАПУСКА (1) СИСТЕМА ЗАПУСКА

    Название системы / Код системы

    Символ цвета

    компонентов 1

    E2RG360A

    STARTSOLENOID

    STARTMOTOR

    БАТАРЕЯ

    BATTERYGROUND

    BODYGROUND

    МОТОР

    ДВИГАТЕЛЬ

    LEVERMAGNETIC

    OVERRUNNINGCLUTCH

    PINIONGEAR

    мАХОВИКА

    WBB

    PR-ND

    L2

    TRANSAXLERANGESWITCH

    ETACM

    ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

    ONST

    ACCLOCK

    AM

    6R

    R

    M11

    M11

    E27

    934

    M19

    M 193

    M70-1 6

    M1951

    4

    51STARTRELAY

    E / RRELAY & FUSEBOX

    BURGLARALARMRELAY

    I / PJUNCTIONBOX

    4

    000

    000 GELNIBL

    000

    000

    000 GELNIBL

    000

    000

    000

    EM01

    1 EM03 ФОТО 08

    ФОТО 01

    ФОТО 08

    ФОТО 08

    ФОТО 09

    ФОТО 04

    ФОТО 06

    ФОТО 07

    ФОТО2 050003

    ФОТО 07

    050003

    W

    GR

    R

    EM025

    MC027

    P

    P

    W

    Gr

    Grribution

    B

    See

    B

    B /

    B

    Bist

    B / соединительный разъем3

    Номер изображения для расположения компонентов

    4

    1

    Классификация жгутов7

    Connecto r классификационный номер

    Разъем Номер терминала

    8

    5

    6

    EVTGI70001L

  • ВВЕДЕНИЕ

    GI-2 ВВЕДЕНИЕ (2)

    Разъем 3

    Конфигурации

    Конфигурации разъема

    M05 a: Производитель разъема b: Номер серии клемм c: Количество клемм разъема d: Отличительный разъем

    e: Сокращенные обозначения цвета разъема

    KET_090II_04F_W

    1

    abcde

    234 B (Черный) Br (Коричневый) G (Зеленый) (Серый) L (Синий) R (Красный) W (Белый) Y (Желтый)

    Гнездовой штифт: FMale Штифт: M

    M05

    KET_090II_04F_W KET_090II_10M_W

    AMP_PLM2_02F_B_3_102000 M_02000 M_02000 9000 M_02000 9000_3_02_0000 9_02_0000 9_03_02_0000 9_02_0000 9_02_02 ПУСТОЙ ПУСТОЙ

    M81M67

    * 234

    1 2 *

    *

    45 6 8 9 10 1234900 03

    1345678

    12 1 23 4 5 6

    Неиспользуемый контакт

    *

    **

    СИСТЕМА ЗАПУСКА (2) СИСТЕМА ЗАПУСКА

    SD360-2

    E2RG360B

    EVTGI70002 3 ВВЕДЕНИЕ (3)

    Страниц по системе / Название принципиальной схемы Каждая страница состоит из схем по системе. Эта принципиальная схема включает в себя путь потока электроэнергии, условия подключения для каждого переключателя и функции других соответствующих цепей одновременно. Она применима к реальным сервисным работам.

    1

    Конфигурации разъемов (соединение между жгутами)

    На последней странице схематической схемы показано соединение компонентов на принципиальной схеме, на котором показана передняя часть соединителя со стороны жгута проводов, а не жгут проводов разъем. Номер клеммы на каждом разъеме можно получить, следуя шаблону, используемому на виде 5 разъемов, и порядку нумерации.Неиспользуемые клеммы отмечены звездочкой ().

    При соединении жгута с соединителем между жгутом, он показывает гнездовой и штыревой соединители и указывает их в группе конфигураций соединителя.

    Чтобы легко найти компоненты, на схеме расположения компонентов в нижней части названия компонента указано «PHOTO NO». Чтобы было легче различать разъемы, разъем на рисунке показан установленным в автомобиле.

    Схемы по системе зависят от номера детали и указаны на указателе схематической схемы.

    10 9 8 7 6 5 4 32122

    1217181920 16 15 1314 12 11

    10987654321 22

    1217 18 19 20161513 141211

    EM02

    ФОТО 03

    3 2 1

    2

    4 5 6

    3 2 16 5 4

    1 2 34 5 6

    Конфигурация разъема (компоненты) 2

    3

    Расположение компонентов4

    РАЗЪЕМ ВИД И ПОРЯДОК НУМЕРАЦИИ5

    Очень важно понимать соответствующие схемы непосредственно перед диагностикой.

    Штыревой

    Различие между штекерными и гнездовыми соединителями отличается не формой корпуса, а штырьком соединителя. При нумерации гнездовых и штекерных соединителей руководствуйтесь порядком нумерации в следующей таблице. Для некоторых соединителей этот метод нумерации может отличаться. индивидуальная подробная нумерация, см. КОНФИГУРАЦИИ РАЗЪЕМОВ.

    Гнездо Примечания

    Точка фиксации

    Штифт корпуса

    Точка фиксации

    Корпус штифта

    Пронумерованы в порядке сверху справа налево вниз

    Пронумерованы в порядке от верхнего левого угла к нижнему правому

    ПРИМЕЧАНИЕ

    ВСЕ ВИДЫ РАЗЪЕМОВ ДЕЛАЮТ СО СТОРОНЫ РАЗЪЕМОВ.

    *

    EVTGI70003L

  • ВВЕДЕНИЕ

    GI-4 ВВЕДЕНИЕ (4)

    СОКРАЩЕНИЕ ЦВЕТОВ ПРОВОДОВ Следующие сокращения используются для обозначения цветов проводов на принципиальных схемах.

    Идентификационный символ 6А разъема состоит из классификационного символа местоположения жгута проводов, соответствующего местоположению жгута проводов, и номера, соответствующего разъему. Расположение этих разъемов можно найти на ТАБЛИЦАХ ЖГУТОВ ЖГУТОВ.

    КЛАССИФИКАЦИЯ ЖГУТОВ Разъемы электропроводки классифицируются в соответствии с частями проводки, указанными в Схемах электропроводки.

    7

    ИДЕНТИФИКАЦИЯ РАЗЪЕМА 8

    Это зависит от транспортных средств, необходимо проверить символ названия ремня безопасности на макете ремня для получения подробного символа.

    ЧерныйКоричневыйЗеленыйСерыйСинийСветло-зелёный

    ОранжевыйРозовыйКрасныйБелыйЖелтыйФиолетовыйСветло-синий

    Цвет фона

    Цвет полосы

    Например:

    Например:

    Цвет полосы

    000 OPR2

    000

    000

    000 Цвет провода

    E 10 -1

    ПРИМЕЧАНИЕ

    Разъемы, соединяющие каждый жгут проводов, представлены следующими символами.

    ИДЕНТИФИКАЦИЯ СОЕДИНИТЕЛЬНОГО БЛОКА Идентификационный символ соединительного блока состоит из классификационного символа места жгута проводов, соответствующего месту жгута проводов, и номера, соответствующего разъему в соединительном блоке.

    MR 01

    I / P- A

    Символ, обозначающий жгут проводов (Жгут проводов двигателя) Номер, соответствующий главному разъему (Серийный номер) Номер, соответствующий вспомогательному разъему (Серийный номер)

    Номер, соответствующий главному разъему (Серийный номер) Номер) Задний жгут проводов Главный жгут проводов

    Сокращение слова «Распределительный блок в салоне»

    Название разъема

    Y / B: Черная полоса с желтой массой (2 цвета) *

    Жгут проводов двигателя Основной, Пол, Центр пола, Крыша Шасси, Боковой маркер, Жгут EXH M / V Воздухозаборник, A.Ремни безопасности BS Дверные ремни

    E

    AD

    Местоположение Название ремня Символ

    C

    M

    Моторный отсек Пассажирский отсек, пол, крыша

    Под подушкой безопасности и дверью пола -5 ВВЕДЕНИЕ (5)

    ПЛАН ЖГУТОВ На схемах жгутов показана разводка основных жгутов проводов, линейных соединителей и стыков между основными жгутами. Эти схемы упростят поиск и устранение неисправностей электрооборудования.

    MM02 G14 G12 M26 M31 M34 M35

    M32M22M21M23

    M25-1,2,3MM01MM03 M33

    SM01 SM02

    M36MM04

    M41

    000 VIEW2

    M41

    000 9EW2 M15

    M13 M19-2

    SM06

    SM08SM07

    M37

    M02M03-1,2MI04MI06MI03MI05

    M20

    M11M16 Z01

    0003

    MC09

    MC09

    MC09

    MC09

    MI01Z02

    Соединительный блок для пассажирского отсека (I / PE, F, G, H, J)

    EVTGI70005L

  • СИМВОЛЫ EBB531CD

    GI-6SYMBOLS (1)

    000 CYMBOLS (1)

    O

    N

    E

    N

    T

    ЗАЗЕМЛЕНИЕ

    РАЗЪЕМЫ

    РАЗЪЕМ

    W

    I

    R

    E

    Раздел

    03

    Раздел

    Сплошная линия означает, что показан весь компонент.

    Показывает название каждого разъема в указателе расположения компонентов для справки. Указывает номер соответствующей клеммы. (Только соответствующая клемма на соответствующей принципиальной схеме). Пунктирная линия означает, что каждый из двух проводов подключается к одному и тому же разъему (E35)

    Пунктирная линия указывает, что показана только часть компонента.

    Значение Символ Значение Символ Значение Символ Значение

    STOPLAMPSWITCHPHOTO 03

    Гнездовой соединитель

    Штыревой соединитель

    10 M05-2

    E35

    RY / L

    0003

    9000 RY / L

    000 RY

    Y / R

    A

    От C52

    До MC02

    G

    GG

    L

    L

    D

    I

    O

    D

    000

    000 CB

    E

    F

    U

    S

    E

    ОБЩИЕ

    КОМПОНЕНТ

    СИМВОЛ

    ЛАМПА

    Диод

    Светодиодный диод

    Контактный диод

    Зенеровский диод 2 NPN

    PNP

    NPN

    PNP

    Электропитание подается постоянно.

    Постоянно контролировать питание аккумуляторной батареи

    Двойная нить накала

    Одинарная нить накала

    Имя Емкость

    ГОРЯЧИЙ ВХОД ВКЛ

    ПРЕДОХРАНИТЕЛЬ 1010A

    DASHFUSEBOX

    CB

    WOK

    000

    000

    SHI

    SLOW

    BLOW

    POWER

    G06

    Это означает, что разъем подключается непосредственно к компоненту.

    Обозначает винтовой зажим на компоненте.

    Это означает, что питание подается при включенном зажигании.

    Идентификация Номинальный ток

    Это означает, что короткая перемычка подключается к другим предохранителям.

    Указывает, что разъем подключается к проводу (косичке), подключенному напрямую к компоненту.

    AutomaticTransaxle

    ManualTransaxle

    Этот символ означает, что конец провода прикреплен к металлической части автомобиля.

    Этот символ заземления (точка и 3 линии, перекрывающие компонент) означает, что корпус компонента прикреплен к металлической части автомобиля.

    Имя компонента отображается рядом с его правым верхним углом.

    Показывает количество изображений для расположения компонентов.

    Соединения пронумерованы и показаны в виде точки с кружком. Точное местонахождение и подключение t

  • Hyundai HD65, HD72, HD78 Руководство по устранению неисправностей электрической части

  • ВВЕДЕНИЕ E103F6A0

    GI-1 ВВЕДЕНИЕ (1)

    ЗАПУСКНАЯ СИСТЕМА (1) ЗАПУСКНАЯ СИСТЕМА

    Название системы / Код системы

    Componentsymbol цвет провода

    SD360-1 E2RG360A

    STARTSOLENOID STARTMOTOR

    БАТАРЕЯ BATTERYGROUND

    BODYGROUND МОТОР

    ДВИГАТЕЛЬ LEVERMAGNETIC

    OVERRUNNINGCLUTCH PINIONGEAR

    мАХОВИКА WBB

    PR ND

    L2

    ПЕРЕКЛЮЧАТЕЛЬ TRANSAXLERANGESWITCH

    ETACM

    IGNITIONSWITCH

    ONST

    ACCLOCK

    AM

    6R

    R

    6R

    R

    R

    R

    R

    7 C34

    5

    2 3

    M19

    M 193

    M70-16

    M1951

    4

    51STARTRELAY

    E / RRELAY & FUSEBOX

    BURGLARALARMRELAY

    BURGLARALARMRELAY

    I / ROX2000 PELAY

    I / A

    L

    B

    G10

    1 EM01

    1 EM03 PHOTO 08

    PHOTO 01

    PHOTO 08

    PHOTO 08

    PHOTO 09

    PHOTO 04

    PHOTO 09

    PHOTO 04

    06

    ФОТО 03

    ФОТО 02

    W

    W

    GR

    R

    EM025

    MC027

    P

    P

    W

    Gr 9000

    Gr 9000 / Y

    SeeGroundDistribution

    Отличить жгут проводов от соединительного разъема 3

    Номер изображения для расположения компонентов

    4

    1900 03

    Классификация жгута 7

    Классификационный номер разъема

    Номер клеммы разъема

    8

    5

    6

    EVTGI70001L

  • ВВЕДЕНИЕ

    Компоненты разъема GI-2

    ВВЕДЕНИЕ

    Компоненты GI-2

    2

    M05 a: Производитель разъемаb: Номер серии клемм c: Количество клемм разъема d: Отличительный разъем разъема

    e: Сокращенные обозначения цвета разъема

    KET_090II_04F_W

    1

    abcde

    (черный) Br G (зеленый) Gr (серый) L (синий) R (красный) W (белый) Y (желтый)

    Гнездовой штифт: FMale Штифт: M

    M05

    KET_090II_04F_W KET_090II_10M_W

    AMP_PLM2_02_ET_02000

    AMP_PLM2_02_02000

    _PLM2_02_02000

    _PLM2_02_02000

    M06 M11 M13

    ПУСТО ПУСТО

    M81M67

    * 234

    1 2 *

    *

    45 6 8 9 10 1234

    1345678

    12 1 23 4 5 6

    Неиспользованный контакт

    *

    **

    ЗАПУСКНАЯ СИСТЕМА (2) ЗАПУСКНАЯ СИСТЕМА

    SD360-2

    SD360-2

    E2RG360B

    EVTGI70002L

  • ВВЕДЕНИЕ

    GI-3 ВВЕДЕНИЕ (3)

    Страницы по системе / Название принципиальной схемы Каждая страница состоит из схем по системе. Эта принципиальная схема включает в себя путь потока электроэнергии, условия подключения для каждого переключателя и функции других соответствующих цепей одновременно. Она применима к реальным сервисным работам.

    1

    Конфигурации разъемов (соединение между жгутами)

    На последней странице схематической схемы показано соединение компонентов на принципиальной схеме, на котором показана передняя часть соединителя со стороны жгута проводов, а не жгут проводов разъем. Номер клеммы на каждом разъеме можно получить, следуя шаблону, используемому на виде 5 разъемов, и порядку нумерации.Неиспользуемые клеммы отмечены звездочкой ().

    При соединении жгута с соединителем между жгутом, он показывает гнездовой и штыревой соединители и указывает их в группе конфигураций соединителя.

    Чтобы легко найти компоненты, на схеме расположения компонентов в нижней части названия компонента указано «PHOTO NO». Чтобы было легче различать разъемы, разъем на рисунке показан установленным в автомобиле.

    Схемы по системе зависят от номера детали и указаны на указателе схематической схемы.

    10 9 8 7 6 5 4 32122

    1217181920 16 15 1314 12 11

    10987654321 22

    1217 18 19 20161513 141211

    EM02

    ФОТО 03

    3 2 1

    2

    4 5 6

    3 2 16 5 4

    1 2 34 5 6

    Конфигурация разъема (компоненты) 2

    3

    Расположение компонентов4

    РАЗЪЕМ ВИД И ПОРЯДОК НУМЕРАЦИИ5

    Очень важно понимать соответствующие схемы непосредственно перед диагностикой.

    Штыревой

    Различие между штекерными и гнездовыми соединителями отличается не формой корпуса, а штырьком соединителя. При нумерации гнездовых и штекерных соединителей руководствуйтесь порядком нумерации в следующей таблице. Для некоторых соединителей этот метод нумерации может отличаться. индивидуальная подробная нумерация, см. КОНФИГУРАЦИИ РАЗЪЕМОВ.

    Гнездо Примечания

    Точка фиксации

    Штифт корпуса

    Точка фиксации

    Корпус штифта

    Пронумерованы в порядке сверху справа налево вниз

    Пронумерованы в порядке от верхнего левого угла к нижнему правому

    ПРИМЕЧАНИЕ

    ВСЕ ВИДЫ РАЗЪЕМОВ ДЕЛАЮТ СО СТОРОНЫ РАЗЪЕМОВ.

    *

    EVTGI70003L

  • ВВЕДЕНИЕ

    GI-4 ВВЕДЕНИЕ (4)

    СОКРАЩЕНИЕ ЦВЕТОВ ПРОВОДОВ Следующие сокращения используются для обозначения цветов проводов на принципиальных схемах.

    Идентификационный символ 6А разъема состоит из классификационного символа местоположения жгута проводов, соответствующего местоположению жгута проводов, и номера, соответствующего разъему. Расположение этих разъемов можно найти на ТАБЛИЦАХ ЖГУТОВ ЖГУТОВ.

    КЛАССИФИКАЦИЯ ЖГУТОВ Разъемы электропроводки классифицируются в соответствии с частями проводки, указанными в Схемах электропроводки.

    7

    ИДЕНТИФИКАЦИЯ РАЗЪЕМА 8

    Это зависит от транспортных средств, необходимо проверить символ названия ремня безопасности на макете ремня для получения подробного символа.

    ЧерныйКоричневыйЗеленыйСерыйСинийСветло-зелёный

    ОранжевыйРозовыйКрасныйБелыйЖелтыйФиолетовыйСветло-синий

    Цвет фона

    Цвет полосы

    Например:

    Например:

    Цвет полосы

    000 OPR2

    000

    000

    000 Цвет провода

    E 10 -1

    ПРИМЕЧАНИЕ

    Разъемы, соединяющие каждый жгут проводов, представлены следующими символами.

    ИДЕНТИФИКАЦИЯ СОЕДИНИТЕЛЬНОГО БЛОКА Идентификационный символ соединительного блока состоит из классификационного символа места жгута проводов, соответствующего месту жгута проводов, и номера, соответствующего разъему в соединительном блоке.

    MR 01

    I / P- A

    Символ, обозначающий жгут проводов (Жгут проводов двигателя) Номер, соответствующий главному разъему (Серийный номер) Номер, соответствующий вспомогательному разъему (Серийный номер)

    Номер, соответствующий главному разъему (Серийный номер) Номер) Задний жгут проводов Главный жгут проводов

    Сокращение слова «Распределительный блок в салоне»

    Название разъема

    Y / B: Черная полоса с желтой массой (2 цвета) *

    Жгут проводов двигателя Основной, Пол, Центр пола, Крыша Шасси, Боковой маркер, Жгут EXH M / V Воздухозаборник, A.Ремни безопасности BS Дверные ремни

    E

    AD

    Местоположение Название ремня Символ

    C

    M

    Моторный отсек Пассажирский отсек, пол, крыша

    Под подушкой безопасности и дверью пола -5 ВВЕДЕНИЕ (5)

    ПЛАН ЖГУТОВ На схемах жгутов показана разводка основных жгутов проводов, линейных соединителей и стыков между основными жгутами. Эти схемы упростят поиск и устранение неисправностей электрооборудования.

    MM02 G14 G12 M26 M31 M34 M35

    M32M22M21M23

    M25-1,2,3MM01MM03 M33

    SM01 SM02

    M36MM04

    M41

    000 VIEW2

    M41

    000 9EW2 M15

    M13 M19-2

    SM06

    SM08SM07

    M37

    M02M03-1,2MI04MI06MI03MI05

    M20

    M11M16 Z01

    0003

    MC09

    MC09

    MC09

    MC09

    MI01Z02

    Соединительный блок для пассажирского отсека (I / PE, F, G, H, J)

    EVTGI70005L

  • СИМВОЛЫ EBB531CD

    GI-6SYMBOLS (1)

    000 CYMBOLS (1)

    O

    N

    E

    N

    T

    ЗАЗЕМЛЕНИЕ

    РАЗЪЕМЫ

    РАЗЪЕМ

    W

    I

    R

    E

    Раздел

    03

    Раздел

    Сплошная линия означает, что показан весь компонент.

    Показывает название каждого разъема в указателе расположения компонентов для справки. Указывает номер соответствующей клеммы. (Только соответствующая клемма на соответствующей принципиальной схеме). Пунктирная линия означает, что каждый из двух проводов подключается к одному и тому же разъему (E35)

    Пунктирная линия указывает, что показана только часть компонента.

    Значение Символ Значение Символ Значение Символ Значение

    STOPLAMPSWITCHPHOTO 03

    Гнездовой соединитель

    Штыревой соединитель

    10 M05-2

    E35

    RY / L

    0003

    9000 RY / L

    000 RY

    Y / R

    A

    От C52

    До MC02

    G

    GG

    L

    L

    D

    I

    O

    D

    000

    000 CB

    E

    F

    U

    S

    E

    ОБЩИЕ

    КОМПОНЕНТ

    СИМВОЛ

    ЛАМПА

    Диод

    Светодиодный диод

    Контактный диод

    Зенеровский диод 2 NPN

    PNP

    NPN

    PNP

    Электропитание подается постоянно.

    Постоянно контролировать питание аккумуляторной батареи

    Двойная нить накала

    Одинарная нить накала

    Имя Емкость

    ГОРЯЧИЙ ВХОД ВКЛ

    ПРЕДОХРАНИТЕЛЬ 1010A

    DASHFUSEBOX

    CB

    WOK

    000

    000

    SHI

    SLOW

    BLOW

    POWER

    G06

    Это означает, что разъем подключается непосредственно к компоненту.

    Обозначает винтовой зажим на компоненте.

    Это означает, что питание подается при включенном зажигании.

    Идентификация Номинальный ток

    Это означает, что короткая перемычка подключается к другим предохранителям.

    Указывает, что разъем подключается к проводу (косичке), подключенному напрямую к компоненту.

    AutomaticTransaxle

    ManualTransaxle

    Этот символ означает, что конец провода прикреплен к металлической части автомобиля.

    Этот символ заземления (точка и 3 линии, перекрывающие компонент) означает, что корпус компонента прикреплен к металлической части автомобиля.

    Имя компонента отображается рядом с его правым верхним углом.

    Показывает количество изображений для расположения компонентов.

    Соединения пронумерованы и показаны в виде точки с кружком.

  • Строительные грузовики Hyundai, которые, как ожидается, ускорят работу по инфраструктуре

    Hyundai Asia Resources, Incorporated (HARI), официальный дистрибьютор грузовиков и автобусов Hyundai на Филиппинах, демонстрирует свое точное местонахождение и подключение. предложение строительных машин , чтобы помочь общинам приспособиться к новым нормам.

    По данным местного отделения Hyundai, эти грузовики могут использоваться для ключевых инфраструктурных проектов, таких как дороги, медицинские сооружения и изоляционные сооружения.

    hyundai-hd-36

    Лидером модельного ряда южнокорейского автопроизводителя, ориентированного на строительство, является HD36L Maxculado . Этот малотоннажный грузовик оснащен дополнительными стабилизаторами поперечной устойчивости для увеличения жесткости передней части и улучшения устойчивости рулевого управления. Усиленные передние подвески и амортизаторы обеспечивают бескомпромиссную защиту автомобиля и груза.

    Что касается объема, Maxculado предлагает более длинную грузовую платформу, которая может вместить 11-футовую заднюю палубу и грузоподъемность до 1,7 тонны. Чтобы помочь HD36L перевозить тяжелые грузы, Hyundai оснастил его 2,5-литровым дизельным двигателем , который дает 128 л. с., и 254 Нм крутящего момента. Дизельный завод агрегатируется с шестиступенчатой ​​коробкой передач , которая развивает крутящий момент на 53% больше, чем его предшественник.

    hyundai-hd-72

    Серия Hyundai HD, напротив, спроектирована и спроектирована для более сложных и сложных работ.И HD65, и HD787 — это грузовики, которые изготовлены с термообработанной сверхжесткой рамой с усиленной перемычкой, которая придает грузовикам HD надежность и надежность.

    Системы подвески бортового или самосвального грузовика HD65, а также безопасного погрузчика или автокрана HD78 оптимизированы с использованием листовых рессор и жесткой подвески кабины.

    Грузовики HD65 и HD78 оснащены дизельными двигателями D4GA, соответствующими стандарту Euro 4, с непосредственным впрыском топлива и турбокомпрессорами , способными выдавать 147 л.с. и 578 Нм крутящего момента. Трансмиссии объединены с пятиступенчатой ​​механической коробкой передач .

    hyundai-xcient

    Для самых требовательных рабочих мест HARI предлагает Xcient . Hyundai использовал высокопрочную сталь , чтобы сделать этот прочный грузовик способным перевозить любой груз по любой дороге.

    Xcient оснащен — передней и задней многолепестковой подвеской, — тормозной системой, которая использует камеру подпружиненного типа на передних и задних колесах для обслуживания, и стояночными тормозами для максимальной тормозной способности.

    История продолжается

    При техническом обслуживании кабина Xcient наклоняется максимум на 61 градус. Цилиндр наклона был увеличен, чтобы сохранить объем резервуара насоса наклона. Его верхние компоненты также защищены от утечки масла.

    Узнайте больше о предложениях Hyundai по грузовым автомобилям и автобусам, посетив их веб-сайт или отправив им электронное письмо по адресу [email protected] com. Заинтересованные клиенты могут запросить расценки на платформе Hyundai e-B2B: от простого бронирования к покупке.

    Фотографии от Hyundai

    Также читайте:

    Hyundai Modern PUVs продвигает современные транспортные инициативы в Пангасинане

    Hyundai показывает обнаруженные KONA N

    Hyundai Elantra, Santa Fe за верхнюю отделку салона получает награду IIHS Top Safety Pick

    Дом Предварительные выборы Демократической партии в округе 78 состоятся во вторник,

    .

    Во вторник пройдут специальные праймериз Демократической партии штата Алабама в округе Монтгомери. Четыре кандидата баллотируются от Демократической партии в HD78: Теренс «Сторожевой пес» Доусон, Кениатте Хасселл, Родерик Торнтон и Дональд Уильямс.

    Лоретта Грант была единственным республиканцем, прошедшим квалификацию, поэтому праймериз республиканцев проводиться не будет. Грант встретится с возможным победителем праймериз от Демократической партии во втором туре специальных всеобщих выборов 7 сентября.

    Второй тур от Демократической партии состоится 22 июня, если ни один из кандидатов не наберет 50 процентов голосов плюс 1.

    Место 78 округа Палаты представителей стало вакантным, когда 2 марта член Палаты представителей Кирк Хэтчер победил на внеочередных выборах в Сенатском округе 26. Хэтчер победил почтенного Элвина Холмса на выборах HD78 в 2018 году.Холмс служил HD78 в Палате представителей 44 года.

    Теренс «Сторожевой пес» Доусон — бывший член городского совета Монтгомери, считается основателем Gateway Park.

    «Район домов 78, моя кампания посвящена представителю штата Элвину Холмсу, моему наставнику! Я был вовлечен в сообщество, когда не могли найти других! » — сказал Доусон.

    «Проработав на федеральном и государственном уровне в течение почти тридцати лет и работая в городском совете, я был зарегистрированным лоббистом счета в миллион долларов, но просто узнал, что это за процесс, и прошел все обучение», — сказал Доусон. 96.5 FM. «И благодаря моей работе с федеральными программами и программами штата в правительстве штата это дало мне редкую и уникальную возможность по-настоящему понять, как вы знаете правительственный процесс и то, как вы переносите вещи с листа бумаги туда, где на самом деле живут люди. зависит от того, что мы делаем как часть коллективной группы людей в области информационных технологий ».

    Реклама. Прокрутите, чтобы продолжить чтение.

    Кеньятте Хасселл, 43 года, директор Young Life и парикмахер.

    «Я уроженец Монтгомери, штат Алабама, и всю жизнь проживаю в районе 78-го дома штата Алабама. Я муж, отец четверых детей и активный член общества », — сказал Хасселл. «Я проработал в общенациональной религиозной организации YoungLife 16 лет, и в настоящее время я являюсь городским директором Монтгомери. На этой должности я взаимодействую с молодежью и их семьями, чтобы строить настоящие отношения и помогать им расти в своей вере. Кроме того, я управляю парикмахерской Heritage, что позволяет мне напрямую общаться с членами сообщества и узнавать об их надеждах, потребностях и проблемах.Помимо семьи и профессиональной деятельности, я являюсь опытным менеджером кампании и стратегом. Я работал менеджером кампании Кирка Хэтчера ».

    Родерик Торнтон — владелец R&R Renovations LLC и руководитель группы Hyundai Motor Manufacturing Alabama. Он учился в Средней школе Джефферсона Дэвиса в Монтгомери и учился в Государственном техническом колледже Троя Монтгомери и Тренхольма. Он имеет степень в области связи и проработал 22,5 года в ВМС США, где служил офицером разведки.

    Торнтон родился и вырос в Монтгомери.

    «Я ходил в государственную школу в Монтгомери. Я начал в средней школе Кловердейл и пошел в среднюю школу Джефферсона Дэвиса. Оттуда я пошел на флот », — сказал он.

    Торнтон сказал радиостанции 90.7 FM в Монтгомери, что баллотируется на пост представителя штата, потому что, когда он покинул Западный Монтгомери, он был центром сообщества, и с тех пор «все это ушло». «Моя мама всегда учила меня, что если хочешь, чтобы что-то было сделано, делай это сам», — сказал он.

    «Мы собираемся попробовать метод соседа», — сказал Торнтон. «Я новое лицо, новый голос и определенно новая идея».

    Реклама. Прокрутите, чтобы продолжить чтение.

    «Я понимаю, что тюремная реформа необходима», — сказал Торнтон. «Когда вам нужно построить три новых тюрьмы supermax, вы ищете людей, которых можно туда посадить».

    Дональд «Дон» Уильямс — бывший директор существующей промышленности Торговой палаты района Монтгомери. Ранее он работал специалистом по персоналу в Simcala Inc.и бывший генеральный директор / владелец Dynamic Employment Solutions LLC. Уильямс — выпускник Обернского университета. Он также учился в Тройском университете и Обернском университете в Монтгомери. Он окончил среднюю школу Сидни Ланье, окончил Полицейскую академию Монтгомери и ветеран армии США.

    Уильямс является сторонником лотереи, но говорит, что любой счет в лотерею и казино должен быть предназначен только для образования. Он также выступает за расширение Medicaid. Уильямс сказал, что восстановление экономики жилого района 78 является одним из его приоритетов.

    «Одна из самых больших проблем с 78 заключается в том, что они не получают достаточного количества предприятий, приходящих в эту конкретную область, потому что вы должны как бы распространять экономическое развитие, а не только на одну область, и я думаю, что недостаточно усилий было приложено для того, чтобы указывать людям на район домов 78 », — сказал Хассел телеканалу WSFA.

    Кто бы ни победил в округе, он будет обслуживать оставшуюся часть округа Хэтчера, а затем должен будет баллотироваться на переизбрание в следующем году. До следующего года HD78 необходимо будет перераспределить и перераспределить, как и остальную часть Законодательного собрания.HD78 могла выглядеть существенно иначе.

    Голосовать могут только избиратели, которые уже зарегистрированы в округе. Срок подачи заявки на заочное голосование уже истек. Избиратели могут голосовать только на назначенном им избирательном участке, и они должны иметь при себе действительное удостоверение личности с фотографией.

    Реклама. Прокрутите, чтобы продолжить чтение.

    Схема блока предохранителей Hyundai HD 65/72/78 реле с назначением и расположением

    Hyundai HD 65 72 78 — серия грузовых автомобилей с 3 и 6 местными кабинами, выпускаемых с различными модификациями и колесной базой.В этом материале мы покажем расположение блоков предохранителей и реле со схемами и назначениями для моделей Hyundai hd 78 72 65. Обратите внимание на предохранитель прикуривателя. В заключение предлагаем к ознакомлению руководство по эксплуатации и ремонту Hyundai HD 78 72 65.

    Исполнение коробок и количество элементов в них может отличаться от представленного. Проверьте назначение по схемам на обратной стороне защитной крышки.

    В салоне Hyundai HD в нижней части расположены 2 блока: блок предохранителей и блок реле.

    Блок предохранителей

    Фото для примера

    Схема

    Обозначение

    Реле вентилятора Реле вентилятора регулятор кондиционера Датчик скорости Датчик скорости 9 17 левая (ближний свет) кластер, аудиосистема, прикуриватель , часы
    1 15A Рабочее освещение
    2
    4 10A Тормоз, тахограф (ЕС), выключатель холодного пуска
    5 15A Стеклоочиститель и омыватель
    6 5A Электронный блок управления ABS
    5A Коробка отбора мощности
    8 Резерв
    9 10A Предпусковой подогреватель
    10 Резерв
    11 12 10A ETASK, комбинация приборов
    13 20A E стеклоподъемник lectro
    14 10A Стоп — сигнал, звуковой сигнал, разъем для передачи данных
    15 10A Выключатель наклона кабины, аварийная сигнализация
    16 10A Задний противотуманный фонарь
    10A Запирание (отпирание) двери с электроприводом
    18 15A Управление клапаном ABS
    19 15A Наружное зеркало с подогревом
    20 Резерв 20A Топливный обогреватель
    22 Резерв
    23 10A Тахограф, ETASK, аудиосистема, комбинация приборов, внутреннее освещение
    24 15A Start
    26 10A Фара правая (ближний свет)
    27 9 1884 10A Фара левая (дальний свет)
    28 10A Фара правая (дальний свет)
    29 10A Фонарь задний левый
    30 10A Фонарь задний правый
    10A Противотуманная фара
    32 5A Электр. (EC1)) двигатель
    33 15A Реле вентилятора конденсатора, реле кондиционирования воздуха
    34 15A Вентилятор отопителя
    35 10A Преобразователь напряжения

    Предохранитель №36 на 15А отвечает за прикуриватель.

    Блок реле

    Фотография

    Блок рядом с аккумулятором

    Дополнительный блок предохранителей повышенной мощности прикреплен снаружи автомобиля, рядом с аккумулятором.

    Назначение

    • 30А — Замок зажигания
    • 30А — Кондиционер
    • 30А — АБС ​​
    • 60А — Генератор
    • 40А — Реле фар

    И если есть вопросы, задавайте вопросы в комментариях.

    «Hyundai HD 78»: технические характеристики, описание, отзывы

    В конце шестидесятых годов прошлого века в Южной Корее было налажено серийное производство универсальных малотоннажных грузовиков марки Hyundai — HD65 и HD72. Обе модели выпускались в пяти модификациях, которые различались размером колесной базы в размере 2550, 2575, 3025, 3705 и 3735 мм. При этом грузоподъемность HD65 составляла 2,5 тонны, а HD72 — 3,5 тонны.

    Начало производства

    Модель HD72 несколько раз модернизировалась и в конце концов была упразднена — на смену ей пришел грузовик «Hyundai HD 78», улучшенная версия с более широким спектром применения. Грузоподъемность новой машины составила уже 4,6 тонны, мощность двигателя увеличилась до 130 л.с., кроме того, машина получила статус дальнобойщика и уже могла участвовать в дальних маршрутах.

    Модификации

    «Hyundai HD 78», фото которого представлены на странице, является автомобилем высокой степени универсальности, на его основе созданы следующие разновидности:

    • бортовая платформа для перевозки сыпучих и сыпучих материалов. насыпные грузы;
    • еврокубка закрытого типа с распашными задними дверями;
    • фургон изотермический с герметичным кузовом;
    • фургон для перевозки хлеба с боковыми дверями, по четыре с каждой стороны;
    • автоклав со счетчиками и внутренними стойками;
    • жилой модуль площадью 12 кв. метры;
    • Кран-манипулятор
    • с выдвижной стрелой;
    • эвакуатор с краном и наклонной площадкой для перевозки автомобилей;
    • эвакуатор с выдвижной платформой;
    • аварийно-спасательная служба с двухместной пятиместной кабиной и слесарным цехом, оборудованным стандартом экстренной технической помощи;
    • передвижная медицинская лаборатория;
    • спецтехники МЧС и МВД, вмещающие до тридцати человек.

    Отдельной лимитированной серией выпущен холодильник под брендом Hyundai HD 78, оснащенный мощными морозильными генераторами. Данная модификация использовалась исключительно для перевозки скоропортящихся продуктов на дальние расстояния. Морозильная камера на колесах «Hyundai HD 78», фотография которой также представлена ​​на странице, была незаменима при обороте мясного сырья. В черте города холодильник можно было бы заменить на простой изотермический фургон «Хюндай», тоже достаточно эффективное средство доставки замороженных продуктов.

    Hyundai HD 78: технические характеристики

    Габаритно-весовые параметры:

    • Длина грузовика — 6715 мм;
    • высота
    • — 2355 мм;
    • ширина
    • — 2170 мм;
    • Колесная база
    • — 3735 мм;
    • колея заднего моста 1495 мм;
    • колея передних колес 1665 мм;
    • клиренс
    • , клиренс — 235 мм;
    • свес передний — 1075 мм;
    • свес задний — 1860 мм;
    • Масса снаряженного автомобиля 3165 кг;
    • Масса разрешенная
    • — 7800 кг;
    • максимальная грузоподъемность 5205 кг;
    • Радиус поворота — 7. 3 метра;
    • угол подъема
    • — 38 градусов;
    • емкость топливного бака — 100 литров;
    • габариты стандартного корпуса — 4900 х 2200 мм;
    • Средний расход топлива на каждые 100 км пробега составляет 15 литров.

    Силовая установка

    Hyundai HD 78 комплектуется турбодизелем с наддувом:

    • марка двигателя — D4DD, агрегат стандартизирован по нормам экологичности Евро-3;
    • Схема
    • — четырехцилиндровый, рядный;
    • рабочий объем — 3,907 л;
    • мощность
    • — 140 л.с. при скорости 1200 об / мин;
    • крутящий момент
    • — 38 Нм при 1100 об / мин;
    • количество клапанов на цилиндр — 2;
    • Мощность
    • — система непосредственного впрыска COMMON RAIL.

    Коробка передач шестиступенчатая, механическая. Переключение скоростей полуавтоматическое, с возможностью отправки рычагом. Ноу-хау было изобретено южнокорейскими инженерами специально для малотоннажных грузовиков. Такая система переключения передач существенно облегчает работу водителя, которому в течение рабочего дня приходится делать тысячи смен.

    Муфта одинарная, сухая демпферная, с гидроприводом.

    Шасси и тормозная система

    Обе подвески, передняя и задняя, ​​зависимые, на полуэллиптических рессорах с гидроамортизаторами и стабилизаторами поперечной устойчивости.

    Тормоза на все колеса барабанного типа, колодки саморегулирующиеся. Гидравлика работает по двухконтурной диагональной схеме.

    Стоимость

    «Hyundai HD 78», цена которого формируется за счет нескольких характеристик: пробег, год выпуска, техническое состояние, можно приобрести как с рук, так и в салонах, специализирующихся на продаже подержанных грузовиков. Ресурс двигателя и ходовой части у грузовика достаточно большой, можно быть уверенным, что он прослужит хозяину не один год.Hyundai HD 78, технические характеристики которого соответствуют лучшим мировым стандартам, практически никогда не подводит.

    Автомобиль выпуска до 2010 года обойдется в сумму от 650 до 820 тысяч рублей. При пробеге до 60 тысяч километров может стоить от 750 000 до 1 200 000 рублей. Новую машину без пробега предлагают за сумму от 1 400 000 до 2 240 000 рублей.

    «Hyundai HD 78» на российском рынке

    В России южнокорейский грузовик попадает через дилерскую сеть Mitsubishi.Выбор модификаций достаточно велик, существует множество вариантов на двух и трех осях, бортовые варианты различной грузоподъемности, специальные автомобили, требующие минимальной доработки, а также полностью адаптированные к российским дорогам. Все двигатели автомобилей, которые должны работать при минусовых температурах, являются дизельными двигателями с эффективной системой подогрева. В головку агрегата встроены специальные свечи накаливания, позволяющие нагревать каналы, по которым поступает горючая смесь.

    Базовая модель «Hyundai HD 78» органично сочетает в себе 100% функциональность с хорошим уровнем комфорта.Трехместная кабина с эргономичными креслами и кондиционером позволяет часами непрерывно работать, при этом производительность труда рабочих и водителя высока.

    Среди предложенных модификаций есть несколько особо мощных, это HD270, HD260, HD250, грузоподъемность которых составляет 17, 16 и 15 тонн.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
