Частоты радиостанций дальнобойщиков в россии: Диапазоны раций, частоты раций

Как выбрать рацию для дальнобойщиков

Вдали городов на трассах часто отсутствуют вышки операторов сотовой связи. Мобильные телефоны становятся бесполезны. Поэтому на дорогах рация оказывается единственным возможным вариантом связи. С помощью рации водители могут узнать о ситуациях на дорогах, попросить о помощи и сами ее оказать.

Для работы в канале дальнобойщиков используют радиостанции гражданского Си-Би диапазона (от английского «Citizen’s Band» ). Обычно дальнобойщики работают в СВ диапазоне (27,135 МГц). Как правило, это 15 канал, сетки С. CB диапазон является гражданским и не требует получения лицензии. При использовании рации используется канал амплитудной модуляции

На какие характеристики при выборе радиостанции необходимо обратить внимание:

• Автоматический шумодав — Шумоподавители встраиваются, чтобы избавиться от помех и улучшить качество сигнала. Шумодавы не подавляют шумы, а блокируют звук в паузах между приемами полезного сигнала. В первых моделях радиостанций использовался пороговый шумоподавитель. Он переставал блокировать звук, как только уровень сигнала частоты становился выше установленного вручную порога. Причем звук разблокировался даже когда шум эфира превышал порог. Пороговые шумоподавители настраивались вручную . В современные радиостанции встраивают автоматические (спектральные) шумодавы. Такие шумоподавители отделяет шумовые помехи, ориентируясь на частоту. В помехах больше высоких частот чем в голосе. Такой шумодав не требует ручной настройки
• AM и FM модуляция. Для CB диапазона существуют модуляции AM и FM. Традиционно дальнобойщики используют режим амплитудной модуляции (АМ). Такой режим обеспечивает высокую разборчивость сигнала и оптимален для применения вне города. Для поездок в черте города применяется режим FM. На этой частотной модуляции работают городские каналы безопасности и дорожной информации. Поэтому для дальнобойщиков необходима поддержка двух типов модуляции (AM/FM).
• Мощность — Чем больше мощность рации, тем на большее расстояние от нее будет идти сигнал и вас будет дальше слышно. Бывают радиостанции мощностью 4 ватта, 8 ватт, и больше. Не рекомендуем брать радиостанцию мощностью больше 10 Вт. Во-первых, радиостанции мощностью больше 10 Вт требуют регистрации. Во-вторых, усилители обычно рассчитаны на подачу на вход не более 10 Вт.
• Наличие частотных сеток C и D. В России разрешены для работы 2 сетки частот. В каждой содержится по 40 каналов, охватывающих частотный диапазон 26965-27855 МГц

Популярные автомобильные рации для дальнобойщиков:

Vector VT-27 Smart — Очень компактная модель. Версия 2.0.
Vector VT-27 NAVIGATOR — Удобная модель с большим количеством полезных функций.
MegaJet MJ-650 — Может быть рекомендована для широкого спектра задач.
MegaJet MJ-333 — Надежная радиостанция за небольшие деньги.
Alan 42 — Можно использовать как портативную или автомобильную радиостанцию.

В нашем магазине Вы сможете найти большой выбор автомобильных раций.

Смотрите также

+7 (846) 922-89-55
в будние дни с 10:00 до 19:00

Самара, Дачная 27А, оф. 33

Радиостанции и радиосвязь в горах.



Радиосвязь и устройства для радиосвязи.

Радиосвязь с помощью портативных радиостанций является одним из наиболее распространенных способов передачи информации на расстояние. Сотовая телефония и спутниковая связь также используется,работает на основе передачи сигналов посредством электромагнитных колебаний определенной частоты, но мгновенная готовность к передаче, доступная цена, нулевая стоимость трафика и возможность использования в любом районе, независимо от наземной или спутниковой инфраструктуры, делают именно радиосвязь незаменимой и популярной.

Большая часть всего радиодиапазона предназначена для использования государственными и военными службами, и только небольшой набор диапазонов выделен для коммерческого или частного использования.

Надзором за соблюдением правил радиообмена в России занимается федеральная служба Россвязьнадзор.

На данный момент существует огромное количество радиопередающих устройств с различными характеристиками, позволяющих передавать сигнал на расстояние. В зависимости от конструкции, они обладают различной мощностью, весом, размером, диапазонами рабочих частот, видами модуляции, протоколами передачи и другими характеристиками. Для связи в горах и спасательных работ особенно популярны портативные маломощные радиостанции.

Портативные маломощные радиостанции.

Для общения в пределах одной группы или связки наиболее пригодны портативные радиостанции работающие в диапазонах 433 МГц (стандарт LPD), 446 МГц (стандарт PMR), 462 МГц (стандарт GMRS) и 467 МГц (стандарт FRS) (GMRS и FRS на 2010 год запрещены к использованию в России, но радиостанции продаются и вне больших городов многие с успехом ими пользуются).

Характеристики сигнала на этих частотах предполагают качественный радиообмен на небольших расстояниях при низкой способности сигнала огибать препятствия. Мощность передатчиков варьируется от 0.1Вт до 5Вт. Питание осуществляется от аккумуляторов либо серийных батарей (как правило предусмотрено питание от щелочных элементов формата АА).

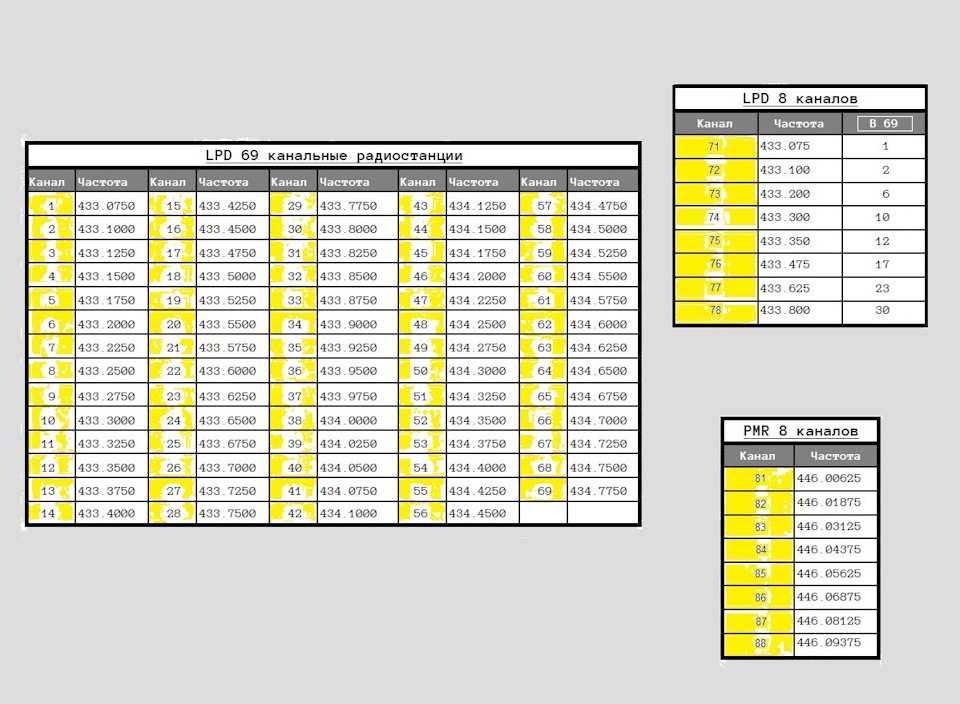

Вместо прямого выбора частоты вещания пользователям предлагается выбрать канал, короткий номер которого можно легко запомнить. Таблица соответствия каналов и частот без труда находится в Интернете. Популярны радиостанции, имеющие 8(PMR), 22(FRS+GMRS) и 69(LPD) каналов, производства различных фирм:Midland, Motorolla, ICOM, Kenwood и многих других.

Для каждого канала можно дополнительно выбрать кодирование сигнала (до 100 и более вариантов), что сделает ваше общение изолированным от других участников эфира. Чтобы два корреспондента услышали друг друга, их рации должны работать на одинаковых частотах (либо одинаковых каналах в пределах одного стандарта), иметь совместимые типы модуляции сигнала и одинаковую кодировку.

Схема распространения радиоволн  длиной около 50 сантиметров (частота 430-460 Мгц) за перегиб. К адресату в лучшем случае доходит слабый отраженный сигнал.

Данные радиостанции, кроме известных плюсов – компактность, минимальный вес, низкая цена, двойное питание и отсутствие проблем с органами надзора имеют и отрицательные стороны – низкая надежность и стойкость к погодным условиям и ударам, а также на этих частотах очень трудно добиться устойчивой радиосвязи в условиях гористой местности – радиоволны данной частоты практически не огибают препятствия, устойчивая радиосвязь устанавливается только при условии прямой видимости. Дополнительным минусом становится то, что спасательные подразделения МЧС не прослушивают данные частоты.



Поэтому все большую популярность приобретают любительские двухдиапазонные радиостанции производства фирм:YAESU, Vertex, Standart, ICOM, Baofeng или аналогичные станции других производителей.

Эти радиостанции отличаются большей стоимостью, но выполнены по значительно более жестким стандартам прочности, надежности и водостойкости. Некоторые модели выполнены по военным стандартам, а некоторые могут работать и под водой. Кроме популярных и не требующих разрешений диапазонов LPD и FRS они могут передавать и принимать на частотах 140.000-165.000 МГц.

Схема распространения радиоволн  длиной около 200 сантиметров (частота 144-160 Мгц) за перегиб. Волна лучше огибает рельеф и к адресату приходит более сильный сигнал.

Использование этого диапазона позволяет, во-первых, наладить более устойчивую связь «из-за перегиба» и, во-вторых, при необходимости связаться со спасателями МЧС.

Если группа пользуется радиостанциями для связи между собой во время восхождения, то разумно иметь хотя бы одну «тяжелую» двухдиапазонную станцию, которую можно использовать на мощности 0,5 Ватт для связи внутри группы, и на мощности 5 Ватт для связи с базой.

Важно! При возникновении НС вы можете вызывать помощь на любых частотах и запрашивать помощь у любых организаций, хоть у  ФСБ или ФСО, но получив ваш сигнал, компетентные органы могут и поинтересоваться вашим разрешением на использование радиосвязи данного диапазона.

Важно! Спасатели МЧС в различных районах используют различные частоты для аварийной связи, поэтому при регистрации в МЧС обязательно уточните на какой частоте ведется прослушивание. На Кавказе для этого во многих местах используется частота 164.450 МГц. В некоторых районах возможна аварийная связь на гражданском аварийном канале 145.500 МГц или 433500кГц (18 канал сетки LPD) без подтонального сигнала. Эта частота с начала 2001 года фактически уже используется в городе Пятигорске как частота общего вызова.

Зимой 2007 года группа альпинистов после аварии смогла связаться со спасателями через радиолюбителя из города Прохладный на частоте 145.500 МГЦ. От вершины Джанги-тау до города Прохладный более 100 километров, но в условиях прямой видимости связь удалась.

Важно! Данные частоты не предназначены для регулярного общения, это только аварийные частоты! Не следует их занимать разговорами.

Антенны.

Вторым, если не первым, по значимости звеном в цепи передачи сигнала является антенна. К сожалению, в настоящее время многие пользователи радиосвязи упускают важность ее правильной настройки, но именно антенна является фактическим излучателем сигнала, и от ее конфигурации зависит не только излучаемая мощность, но и даже безопасность радиостанции. От геометрии антенны зависит, какая часть мощности «уйдет» в эфир, а какая вернется назад: волны имеют свойство отражаться. При неправильном подборе КСВ (коэффициент стоячей волны – характеристика антенны) часть мощности вернется в передатчик, чем может вызвать его поломку. Кроме того, при неправильной настойке антенны гармоники сигнала распространятся на другие частоты, чем вызовут помехи.

В современных серийных устройствах нет этой проблемы, но пользователям необходимо знать, что антенна – не просто штырь сверху рации, а функциональное звено, которое играет определенную роль, и должно быть настроено. Поэтому, например, не следует включать рацию с несовместимой антенной или вообще без нее.

Важно! Любительские радиостанции обычно укомплектованы антенной, имеющей приемлемые характеристики в гражданских диапазонах 144 и 430 Мгц, попытка передать со штатной антенной на частотах МЧС может оказаться безуспешной. Решить проблему помогает использование правильно подобранной антенны.

Гарнитуры.



Также полезным дополнение для радиостанции станет выносная гарнитура, которая позволит убрать рацию в рюкзак — летом или под одежду – зимой и сохранить ее от ударов или замерзания. Выносная гарнитура значительно повышает оперативность и удобство пользования радиостанцией, особенно при частом использовании радиостанции на маршруте. Для зимы и сложных погодных условий разработаны влаго/водозащищенные гарнитуры, но их высокая цена сильно влияет на их распространение. Компромиссным решением является использование обычной дешёвой гарнитуры, которая защищается от влаги с помощью обычного детского надувного шарика.

Питание радиостанции. Аккумуляторы и батареи.

Известно, что работа в режиме передачи — наиболее энергоемкий процесс в рабочих режимах рации. Для эффективной экономии заряда батарей во многих рациях реализована возможность регулировки мощности сигнала. Если вы работаете в пределах одной связки, то можно выставить минимальную мощность 0,5 Ватт для экономии энергии, а для связи на большие расстояния может потребоваться максимальная мощность сигнала.

Также экономия энергии может быть реализована в режиме приема. При установке режима экономии в настройках, радиостанция не постоянно принимает входящий сигнал, а дискретно с заданным промежутком времени прослушивает эфир. Данная опция позволяет, при работе радиостанции в режиме ожидания, значительно увеличить время непрерывной работы.

При использовании радиостанций зимой очень важно защитить аккумуляторы и батареи от замерзания, особенно это важно для современных компактных радиостанций. Никель-металгидридные аккумуляторы или щелочные батареи после замерзания и согревания значительно теряют в емкости, но хоть какой-то заряд сохраняется и наладить связь, как правило, удается. В отличии от них, современные литий-йонные аккумуляторы, после замерзания часто вообще не имеют заряда, и радиостанция становится неработоспособна.

В длительных, более одного дня, выходах в холодное время имеет смысл брать запасные аккумуляторы или батареи.

Важно! Носить в тепле, под одеждой, следует именно блоки питания, а не саму рацию — при множественных перемещениях их тепла на холод внутри рации образуется конденсат, что может привести к поломке устройства.

Дополнительные блоки питания, которые позволяют использовать вместо аккумуляторов, которые бывает проблематично зарядить в длительной экспедиции, стандартные щелочные батареи значительно продлят срок функционирования радиостанции.

Частая ошибка. Зимой альпинисты по привычке, как летом, кладут радиостанцию в клапан рюкзака и аккумулятор замерзает.

Использование системы шумоподавления.

В любых существующих рациях имеется функция шумоподавления, и принцип ее работы необходимо знать, чтобы связь была максимально эффективной.

Даже без наличия яркого сигнала реальный эфир содержит бесчисленное количество шумов и гармоник, вызванных атмосферными и техногенными источниками. Рация, включенная на постоянный прием, издает шипящий звук – это и есть настоящий эфир. Хотя сила этих сигналов незначительна, они делают прослушивание эфира некомфортным. Для подавления, а на самом деле – урезания, этих сигналов была придумана система шумоподавления. Принцип ее очень прост: она блокирует сигналы, уровень которых ниже, чем некий барьер, называемый барьером шумоподавления. Уровень этого барьера, как и уровень сигналов и шумов, задается в децибелах (дБ), хотя на простых рациях для него не ставится вообще никакой маркировки. Когда в эфире появляется сильный сигнал – например, другой корреспондент начал передачу – шумоподавитель открывает прием, и пользователь слышит все вместе – и сильный сигнал, и слабые шумы, и, как только передача закончилась и общий уровень снова опустился вниз, включается блокировка. В результате этого, между сеансами связи рация находится в полной тишине.

Использование этой системы предполагает два важных момента, которые всегда следует помнить:

1. Если шумоподавитель (Ш/П) стоит на высоком уровне, есть вероятность, что пользователь не услышит дальнего корреспондента, мощность передатчика которого недостаточно велика для преодоления барьера Ш/П
2. Для приема очень слабого сигнала следует полностью отключить или уменьшить Ш/П

В обычном режиме Ш/П настраивается по следующему принципу: сначала полностью открывается (до приема шумов), затем медленно закрывается до положения, когда шумы только перестают проходить.

Ручка управления Ш/П, как правило, находится рядом с ручкой громкости рации.

Правила радиообмена.

Повторюсь, большая часть диапазона радиосвязи регламентирована для государственных нужд – радиообмена силовых, транспортных, спасательных, широковещательных и других структур.

Нарушение правил радиообмена – вещание без разрешения, либо вещание за пределами разрешенного диапазона, относится к радиохулиганству и является административным нарушением, за которым может последовать штраф и конфискация радиостанции.

В наше время рации можно без труда купить во многих магазинах. Тем не менее, несмотря на значительное послабление законов в области связи со времен СССР, и сейчас существуют ограничения на использование радиостанций. Так, не имея специального разрешения (получаемого на основе категории радиолюбителя либо иных документов), частное лицо вправе общаться в пределах так называемого «гражданского диапазона» 27 МГц — СБ, или 430 МГц — LPD , используемых в маломощных импортных передатчиках (Kenwood , Midland и др.). Кроме того, правилами ограничивается также максимальная мощность передатчика.

Правила поведения в эфире.

Нельзя не упомянуть о правилах поведения в эфире, которые сложились много лет назад, и до сих пор являются залогом доброжелательности и взаимопонимания в эфире.

Ниже приведены некоторые рекомендации по работе в общегражданском эфире.



Позывной.

В идеале, каждый корреспондент должен иметь уникальный позывной, но именно в общегражданском эфире свобода выбора – в руках корреспондента. Единственное, на что стоит обратить внимание при выборе позывного — это на буквы и слоги, из которых он состоит. Чем более разнообразное по типу произносимых звуков слово, тем легче его будет идентифицировать в эфире в условиях слабого или некачественного сигнала.

Выход в эфир.

Включать радиостанцию в режим передачи следует, только убедившись, что никто другой не ведет вещание в данный момент. В противном случае не только вы не будете услышаны, но также создадите помехи для других корреспондентов.

Начинайте говорить только после нажатия кнопки передачи, иначе другие участники услышат обрывок слова (это особенно важно при включении опции экономии энергии на приеме). Выключайте передачу только после окончания сообщения. Несмотря на очевидность данного порядка действий, встречаются люди, которые забывают о таких мелочах. Можно, например, посоветовать им считать до двух после нажатия кнопки и перед выключением.

Микрофон следует держать на расстоянии 10-20 см от лица: при меньшей дистанции возможны искажения сигнала от резких ударов по микрофону от выдыхаемого воздуха.

Важно! Запомните правило – «говорите в антенну», это позволит не дышать в микрофон.

В ветреную погоду завихрения воздуха создают дополнительный шум, поэтому стоит укрыть микрофон, прежде чем начать передачу. Но кричать в рацию бессмысленно.

Вызов корреспондента.

Обращение к корреспонденту в эфире происходит по шаблону «Юстас, ответьте Алексу». Заметьте, что вначале произносится позывной корреспондента, а в конце – свой. Часто принято опускать среднее слово, и фраза превращается в короткое «Юстас — Алексу», но, чтобы не перепутать порядок, следует помнить опускаемое слово «ответь».

Ответ на вызов.

«Юстас на приеме» или «Юстас слушает»

В дальнейшем, при общении можно не повторять обращения, если условия связи позволяют однозначно идентифицировать участников, но хорошим тоном считается периодически повторять эти шаблоны, чтобы новоприбывшие участники могли быть в курсе, кто ведет диалог.

Подтверждение полученной информации.Иногда корреспондентам требуется явное подтверждение о получении информации. В таких случаях в конце сообщения добавляют: «как принято?» или «как понял?», на что собеседник должен ответить «принято!» или «понял!» в случае положительного результата. Если прием не удался, собеседник просит повторить информацию: «повтори!».

Завершение сеанса передачи.

По завершении сеанса передачи, участник может сообщить корреспонденту о том, что переходит на прием фразой «прием!» или «на приеме». Это особенно имеет значение в условиях некачественной связи, когда трудно установить момент окончания сеанса. Часто вместо «понял» дается двойной щелчок клавишей передачи, что позволяет экономить батареи.

Эфир с несколькими участниками.

Кроме соблюдения общих положений по радиообмену, в этой ситуации важен процесс координирования выходов в эфир, в ином случае есть риск одновременного включения на передачу нескольких участников, и, как следствие, невозможности приема ни одного сообщения.

Руководитель альпмероприятия (База) или спасательных работ вызывает «Юстас-базе» и закончив разговор с Юстасом, дает указание «Юстас побудьте на связи», после этого продолжает вызывать «Кэт-базе» и так далее. Получив информацию от всех корреспондентов передается общая информация и координируются планы, перед окончанием связи База задает общий вопрос «кто еще хочет сказать?», и получает подтверждение приема информации и указаний. Перед отключением назначается следующий сеанс связи или дается указание типа «всем, кроме «Кэт», рации на постоянном приеме».

Плохая связь.

В условиях некачественной связи корреспонденты не имеют возможности вести полноценный радиообмен: теряется часть информации.

Для таких случаев наиболее важно иметь предварительную договоренность о радиообмене. Вместо, чтоб описывать подробности ситуации, необходимо передать ее основную суть ключевым сигналом, например словом «Все в порядке!» или «Авария!». Договорившись таким образом, во время связи участники будут пытаться услышать наиболее ожидаемые слова-коды, а не длинные предложения.

Если договоренностей не было, в эфире следует оперировать наиболее простыми, распространенными, четкими, и, по возможности, ярко звучащими конструкциями. Не следует строить длинные фразы. Например, в опасных ситуациях, принципиально важно лишь понять, все ли в порядке у корреспондента. Если слышимость очень плохая, каждое сообщение можно повторить подряд несколько раз, и после каждого сообщения просить собеседника подтвердить получение: «Алекс, у вас все в порядке? Алекс, у вас все в порядке? Как принято?»

Схема ретрансляции радиосигнала.

Иногда в районе радиообмена находятся другие участники эфира. Случается, что они слышат каждого из корреспондентов лучше, чем те – друг друга. В этом случае можно обратиться за помощью в ретрансляции переговоров: «Кэт, вы могли бы ретранслировать наши переговоры с Юстасом?» В случае положительного ответа далее общение происходит через Кэт. Не стоит злоупотреблять таким общением — вы не только отнимаете чужое время, но и способствуете разрядке чужих батарей.

Иногда односторонняя слышимость обусловлена слишком высоким уровнем шумоподавления одного из корреспондентов. В этом случае надо попросить других, более мощных по сигналу, участников сообщить участнику о проблеме.

Радиосвязь в горах.

Регламент и протокол проведения связи, а также рекомендации по эксплуатации радиостанций в горных условиях направлены на получение надежной информации о состоянии группы или отдельных участников, и одновременно с этим – на поддержание передатчика в рабочем состоянии на максимально длительный срок.

Центром координации групп, выполняющих прохождения по маршрутам в горном районе, является, как правило, КСП альпинистской базы данного района, старший тренер автономного альпмероприятия или пункт МЧС. Если иного не требует ситуация, связь длится максимально короткое время.

В обычных условиях радиосвязь проходит в назначенные сеансы, как правило назначаются сеансы по схеме 9 через 3. Это значит, что группы и база выходят на связь в 9, 12, 15, 18, 21 час. Если группа не закончила маршрут или движение к 21 часу (обычно в летнее время это время наступления темноты), то назначаются дополнительная связь – обычно каждый час — 22, 23, 24 и так далее. Регулярные сеансы связи проводят до остановки группы на ночевку.

При пропуске группой 2х последовательных сеансов связи начинаются поисково спасательные работы, формируется и выдвигается головной отряд (поисковая группа), который должен обнаружить пострадавших и оказать им первую помощь. Также головной отряд должен сообщить на базу о состоянии пострадавших, правильном пути подхода к пострадавшим и своих планах. Основываясь на этой информации руководитель спасательных работ формирует головной, транспортировочный и вспомогательные отряды и по радиосвязи координирует их работу. Обычно во время спасательных работ радиостанции находятся на постоянном приеме или назначаются частые, каждые 30 минут, сеансы связи.

В горах часто возникают сложности с качеством связи — горные массивы, лес, перегибы рельефа затрудняют прохождение сигнала. Для улучшения приема следует изменить место передачи — выйти на возвышенность или просто поискать место с лучшим приемом. Рацию следует держать вертикально — это также улучшает распространение сигнала.

Для базовой станции можно развернуть стационарную антенну на возвышении. Подъем антенны на 10-15 метров позволяет значительно расширить зону устойчивой радиосвязи.

Важной информацией является состояние участников и наличие риска для их жизни и здоровья . Задача групп, желающих поддерживать связь с другими участниками или центральным пунктом в течение прохождения маршрута или спасательных работах – договориться о способах и расписании связи, при которых информация будет наиболее своевременной, распознаваемой, содержательной. Следует предусмотреть действия в разных, в том числе аварийных, ситуациях, чтобы информация была передана максимально оперативно и полно. Регламент радиообмена должен учитывать эксплуатационные ограничения станций – по дальности, мощности, типу излучения, заряду батарей, а также возможные географические и климатические факторы, влияющие на качество прохождения сигнала.



Важно! Во время грозы использование радиостанции опасно — возможно поражение молнией.

•                Убедитесь, что вы умеете пользоваться данным типом радиостанцией. Проверьте основные режимы работы.
•                Проверьте, что на панели станции нет элементов управления, которые могли бы случайно переключиться в другое положение и изменить режим работы станции (в сложных радиостанциях для таких случаев предусмотрена блокировка клавиатуры).
•                Заряд батареи – самый важный ресурс в рации, поэтому его следует экономить при любой возможности: 1) сеанс передачи должен занимать максимально короткое время; 2) не держите рацию включенной, если не ожидается сеанс связи; 3) батареи очень чувствительны к температуре. Оптимальное размещение рации при холодной погоде – близко к телу. Существуют также выносные микрофоны и наушники, позволяющие вести общение, не вынимая рации.
•                Никогда не включайте станцию на передачу при отключенной или несовместимой антенне. Это может полностью вывести станцию из строя.
•                В случаях плохой связи, прежде всего, передавайте наиболее ценную информацию;
•                Не следует приближать микрофон близко к лицу: чтобы собеседник услышал лучше, достаточно произнести сообщение громко и четко с достаточно артикуляцией, держа микрофон на расстоянии 10-20 см.
•                Правильно выставляйте уровень шумоподавления (см. выше).
•                Своевременно заряжайте батареи.
•                Перед поездкой проверяйте совместимость радиостанций с другими радиостанциями в группе, перед выходом на маршрут проверяйте совместимость станций с центральным пунктом связи.
•                Четко и однозначно договаривайтесь о сеансах связи, действиях при возникновении конкретных ситуаций, а также действиях по умолчанию при отсутствии связи;

Помните, надежная и устойчивая связь — это залог безопасности при путешествиях в горах.



О других способах связи и сигнализации читайте в следующей статье.



Дмитрий Гурьянов

Сергей Веденин

Радиоспектр ниже 30 МГц.



Радиоспектр от 100 кГц до 30 МГц

Для удобства печати:
Этот список можно загрузить в формате PDF файл здесь.



Типичный диапазон настройки на большинстве ВЧ Коммуникационные приемники
, продаваемые сегодня, имеют диапазон от 100 кГц до 30 МГц.

По международному соглашению радио спектр был разделен между различными пользователями.

Хотя есть некоторые исключения, большинство стран и станции, которым они разрешают, следуют распределениям, описанным ниже:

150 кГц и ниже:

Сигналы на этих частотах не могут распространяться хорошо проникают через ионосферу, но способны хорошо проникать в океанскую воду. Как В результате обнаружено несколько военных станций, используемых для подводной связи. здесь. Большинство передач ведется в режимах CW и RTTY. Вам нужна специальная антенна для здесь много слышно, и в большинстве мест электрические шумы и статические помехи будут слишком громкими. высокий.



от 135,7 до 137,8 кГц:

Это европейское длинноволновое любительское радио. группа. Наиболее часто используемыми режимами в этом диапазоне являются PSK31 и CW и медленный CW.



от 153 до 279 кГц:

Это европейский диапазон длинноволнового вещания. Разделение каналов составляет 9 кГц. Вы можете слышать местные станции в дневное время и ночью вы можете слышать станции на расстоянии до 1500 км и более.



от 279 до 531 кГц:

Большинство станций, слышимых в этом диапазоне, навигационные маяки, которые непрерывно повторяют свои позывные азбукой Морзе. Некоторый Сигналы RTTY находятся в верхней части этой полосы. Морская погода и безопасность передачи, известные как NAVTEX, передаются на частоте 518 кГц. Ваш лучший прием здесь будет ночью, особенно в осенние и зимние месяцы.



от 531 до 1602 кГц:

Это диапазон Средневолнового вещания. разделение каналов составляет 9 кГц в Европе, Африке и Азии и 10 кГц в Америке.



от 1610 до 1700 кГц:

В США закончился диапазон Mediumwave Broadcast на частоте 1700 кГц, при этом от 1610 до 1700 кГц является новым «X» или «расширенным» диапазоном. Новый станции начали появляться здесь в конце 1997 года, и этот новый «X-диапазон» обеспечивает отличные возможности прослушивания DX. В Европе можно услышать средневолновый пират радиостанции в этом диапазоне.



от 1700 до 1800 кГц:

Это «сумка» с разными радиоприемниками. средства связи, в основном маяки и навигационные средства. Вы можете услышать несколько передатчики, похожие на стрекотание сверчков; это плавучие маяки, используемые для отмечать места рыбной ловли и морской разведки нефти. В Европе можно услышать Прибрежные радиостанции в этом диапазоне.



от 1800 до 2000 кГц:

Это 160-метровый радиолюбительский диапазон. Большинство голосовая связь будет в LSB, с лучшим приемом ночью во время осенние и зимние месяцы.



от 2000 до 2300 кГц:

Этот диапазон используется морской связью, при этом 2182 кГц зарезервированы для сообщений о бедствии и вызовов. Есть также несколько регулярные морские погодные передачи покупают прибрежные радиостанции. Большинство активность будет в USB, а лучший прием ночью.



от 2300 до 2495 кГц:

Это 120-метровый диапазон вещания, в основном используется станциями, расположенными в тропиках.



от 2498 до 2850 кГц:

Здесь находится больше морских станций, т.к. а также станции стандартного времени и частоты WWV и WWVH на 2500 кГц.



от 2850 до 3155 кГц:

В основном авиационные станции в USB используют это группа. Несколько радиостанций транслируют авиационные бюллетени погоды, и вы можете также слышать трафик между аэропортами и самолетами в воздухе.

(2850 — 3025 кГц гражданская; 3025 — 3155 кГц Военный)



от 3150 до 3200 кГц:

Этот диапазон выделен фиксированным станциям, с большинством сообщений в RTTY.



от 3200 до 3400 кГц:

Очень интересный сегмент. Это 90-метровый диапазон вещания, используемый в основном станциями в тропиках. канадский стандартное время и частоту станции ЧУ можно услышать на частоте 3330 кГц. Несколько фиксированных станции также используют этот диапазон, в том числе несколько, связанных с различными агентствами. правительства США. Лучший прием будет ночью.



от 3400 до 3500 кГц:

Этот диапазон используется для гражданской авиации. коммуникации в USB.



от 3500 до 3800 кГц:

Это 80-метровый радиолюбительский диапазон. 3500 до 3600 кГц используется для связи CW и RTTY, а остальные диапазон используется для голоса LSB.



от 3800 до 3950 кГц:

Этот диапазон используется для гражданской авиации. коммуникации в USB. В Северной Америке это радиолюбительский диапазон. Лучший прием ночью.



от 3950 до 4000 кГц:

Это 75-метровый диапазон вещания в Европе. и Африка. В Северной Америке это радиолюбительский диапазон. Лучший прием в ночь.



от 4000 до 4063 кГц:

Это полоса частот фиксированной станции, в основном используемая вооруженные силы для SSB трафика.



4063 до 4438 кГц:

Это полоса, используемая для морской связь по USB, при этом 4125 кГц используется в качестве частоты вызова.



от 4438 до 4650 кГц:

Этот диапазон в основном используется для фиксированных и мобильные станции в USB.



от 4650 до 4750 кГц:

Этот диапазон используется для авиационных коммуникации в USB.

(4650 — 4700 кГц Гражданская; 4700 — 4750 кГц военный)



от 4750 до 5060 кГц:

Это 60-метровый диапазон вещания, используемый в основном станциями в тропиках. Лучший прием вечером и ночью часов осенью и зимой. Зимой станции к востоку от вас начинают исчезнуть за час или два до местного захода солнца, а станции к западу от вы не начинаете исчезать примерно через час после местного восхода солнца. частота 5000 кГц выделена на международном уровне стандартному времени и частоте станции. В Северной Америке вы в основном услышите WWV и WWVH на частоте 5000 кГц.



от 5060 до 5450 кГц:

Этот диапазон — настоящая мешанина! Несколько радиовещательные станции находятся в нижней части сегмента, а фиксированные и мобильные станции в режимах SSB, RTTY и CW находятся в этом диапазоне. Лучший прием осуществляется в вечерние и ночные часы.



от 5450 до 5730 кГц:

Этот диапазон используется для авиационных коммуникации в USB.

(5450 — 5680 кГц гражданская; 5680 — 5730 кГц военный)

от 5730 до 5950 кГц:

Очередная мешанина из разных станций! Для лет эта полоса использовалась фиксированными станциями правительства США в течение связь в USB и RTTY. Тем не менее, несколько вещательных компаний также показывают здесь.



от 5950 до 6295 кГц:

Это 49-метровый диапазон вещания, и загружается сигналами с позднего вечера до нескольких часов после вашего местного восход.



от 6295 до 6525 кГц:

Это очень загруженный морской диапазон. связь по USB и различные режимы FSK, такие как AMTOR и FEC.



от 6525 до 6765 кГц:

Это еще одна занятая полоса, на этот раз для авиационная связь в УСБ. Лучший прием вечером и ночные часы.

(6525 — 6685 кГц гражданская; 6685 — 6765 кГц Военный)



6765 до 7000 кГц:

Этот сегмент выделен стационарным станциям, с сигналами в режимах SSB, CW, FAX и различных цифровых режимах.



от 7000 до 7200 кГц:

Выделен диапазон от 7000 до 7200 кГц исключительно для прослушивания радиолюбителей по всему миру, хотя время от времени радиовещательная компания будет показывать здесь. Радиолюбители используют CW и RTTY от 7000 до 7040 кГц, и в основном LSB от 7040 до 7200 кГц. Лучший прием с позднего вечера до раннего утра, хотя некоторые радиолюбители обычно можно услышать здесь круглосуточно.



от 7200 до 7350 кГц:

Выделен диапазон от 7200 до 7300 кГц исключительно для радиолюбителей в Северной и Южной Америке, но это 41-метровый вещательная группа в остальном мире. Лучший прием с конца с полудня до раннего утра, хотя здесь обычно можно услышать некоторые станции Вокруг часов.



от 7350 до 8195 кГц:

Фиксированные станции в основном используют этот сегмент, хотя несколько вещателей можно найти в низовьях. Различные ФСК и используются цифровые режимы.



от 8195 до 8815 кГц:

Это оживленный морской оркестр с конца с полудня до раннего утра, с большей частью трафика в режимах USB и FSK.



от 8815 до 9040 кГц:

Это еще одна авиационная связь диапазон, с трафиком в USB. Несколько станций транслируют авиационную погоду. отчеты.

(8815 — 8965 кГц гражданская; 8965 — 9040 кГц военный)



9040–9400 кГц:

Этот диапазон используется в основном стационарными станциями в различные FSK и цифровые режимы, но несколько международных вещательных компаний также используют это.



от 9400 до 9900 кГц:

Это 31-метровый международный вещательный диапазон, и заполнен станциями со всего мира. Лучший прием обычно с середины дня до середины утра, хотя некоторые станции можно услышать здесь в течение всего дня, особенно зимой.



от 9900 до 9995 кГц:

Несколько международных вещательных компаний используют этот диапазоне вместе с фиксированными станциями, использующими режимы FSK.



9995 до 10005 кГц:

Это отложено на стандартное время и частотные станции, такие как WWV и WWVH на 10000 кГц.



от 10005 до 10100 кГц:

Этот диапазон используется для гражданской авиации. коммуникации.



10100–10150 кГц:

Это 30-метровый радиолюбительский диапазон. Потому что он настолько узок, что работа здесь ограничена CW и RTTY.



10150–11175 кГц:

Фиксированные станции используют этот сегмент. Кроме того к различным FSK и цифровым режимам, вы можете услышать несколько международных трансляций станции ретранслируются в SSB. Эти «фидерные» станции используются для отправки программирование для мест ретрансляции, не обслуживаемых спутниковыми каналами связи.



11175 до 11400 кГц:

Этот диапазон используется для авиационных коммуникации в USB.

(11175 — 11275 кГц Военный; 11275–11400 кГц гражданская)



от 11400 до 11650 кГц :

Фиксированные станции в FSK и цифровых видах в основном используют этот сегмент, но здесь работают и некоторые международные вещатели.



от 11 600 до 12 100 кГц:

Это 25-метровый международный полоса вещания. Обычно здесь можно услышать несколько станций, несмотря ни на что. время суток вы слушаете.



от 12 100 до 12 330 кГц:

Фиксированные станции в FSK и цифровых видах в основном используют этот диапазон, хотя есть несколько международных вещательных компаний. в нижней области.



от 12330 до 13200 кГц:

Это занятая полоса морской связи. в дневное и вечернее время, с трафиком в USB и различных режимах FSK.



от 13200 до 13360 кГц:

Воздушная связь в USB слышна здесь днем ​​и вечером.

(13200 — 13260 кГц Гражданский; 13260–13360 кГц (военный)



от 13360 до 13570 кГц:

Фиксированные станции, в основном в FSK и цифровые режимы используют этот диапазон.



13570–13870 кГц:

Это 22-метровый международный полоса радиовещания, с лучшим приемом, как правило, в дневное время и рано утром вечер.



от 13870 до 14000 кГц:

Фиксированные станции используют этот диапазон, причем большинство связь в режимах FSK.



от 14000 до 14350 кГц:

Это 20-метровый радиолюбительский диапазон. самые низкие 100 кГц зарезервированы для использования CW и RTTY, а USB популярен в остальной части группа. Лучший прием в дневное время и ранним вечером.



14350 до 14490 кГц:

Фиксированные станции, в основном в FSK и цифровые режимы используют этот сегмент.



14990–15010 кГц:

Эта полоска зарезервирована на стандартное время и частотные станции; лучше всего слышны WWV и WWVH на частоте 15000 кГц.



от 15010 до 15100 кГц:

Этот диапазон предназначен для военной авиации. связи в USB, хотя несколько международных вещательных компаний действительно появляются здесь.



от 15 100 до 15 800 кГц:

Это 19-метровый международный диапазон вещания, и он обычно заполнен сигналами в дневное время и ранний вечер.



от 15800 до 16460 кГц:

Фиксированные станции в режимах USB, FSK и цифровых режимы используют этот диапазон.



16460–17360 кГц:

Этот диапазон является общим для морских и стационарные станции с использованием режимов USB, FSK и цифровых режимов. Лучший прием здесь вообще в дневное время.



от 17360 до 17480 кГц:

Авиационные и стационарные станции, использующие USB, Режимы FSK и цифровые режимы имеют общий диапазон.



17480–17900 кГц:

Это 16-метровый международный радиовещательный диапазон, а лучший прием обычно в светлое время суток.



17900–18030 кГц:

Этот диапазон используется для авиационных коммуникации в USB.

(17900 — 17970 кГц Гражданский; 17970 — 18030 кГц Военный)



18030–18068 кГц:

Фиксированные станции, в основном в FSK и цифровые режимы используют этот диапазон.



18068 до 18168 кГц:

Это 17-метровый радиолюбительский диапазон, где Используются CW, RTTY и USB.



18168 до 18900 кГц:

Стационарные станции с несколькими морскими станции, также найденные здесь, используют этот большой диапазон. Большая часть трафика находится в FSK и цифровом формате. режимы. Прием в этом диапазоне обычно ограничивается световым днем.



18900–19020 кГц:

Это 19-метровая международная трансляция группа.



от 19020 до 19990 кГц

Стационарные станции с несколькими морскими станциями также нашел здесь использование этой большой полосы. Большая часть трафика приходится на FSK и цифровые виды. Интересна частота 19954 кГц, которая десятилетиями использовалась в качестве частоты радиомаяка. Советский/российский пилотируемый космический корабль. Прием в этом диапазоне обычно будет ограничивается световым днем.



от 19990 до 20010 кГц:

Этот сегмент зарезервирован для стандартного времени и частотные станции типа WWV на 20000 кГц. Прием здесь обычно возможен только в дневное время.



от 20010 до 21000 кГц:

Фиксированные станции и несколько авиационных станции в основном используют этот диапазон. Большая часть трафика приходится на FSK и цифровые виды. как USB.



от 21000 до 21450 кГц:

Это 15-метровый любительский диапазон. CW и RTTY в основном встречается на первых 200 кГц, а USB используется на остальных частотах. группа. Лучший прием здесь в дневное время.



21450–21850 кГц:

Это 13-метровый международный диапазон радиовещания с лучшим приемом в дневное время.



21850–21870 кГц:

Фиксированная служба в FSK и цифровых видах а также USB используют эту полосу..



от 21870 до 22000 кГц:

Этот диапазон используется для гражданской авиации. коммуникации в USB.



от 22000 до 22855 кГц:

Этот диапазон зарезервирован для морских связь в режимах USB и FSK. Лучший прием в дневное время в течение многих лет повышенной солнечной активности.



22855 до 23200 кГц:

Фиксированные станции, в основном в FSK и цифровые режимы используют этот диапазон.



от 23 200 до 23 350 кГц:

Этот диапазон используется для гражданской авиации. коммуникации в USB.



от 23350 до 24890 кГц:

Фиксированные станции в FSK и цифровых видах используют этот сегмент.



от 24890 до 24990 кГц:

Это 12-метровый радиолюбительский диапазон, используемый для CW, FSK и USB работают. Прием обычно ограничивается дневным временем в течение многих лет. повышенной солнечной активности.



от 24990 до 25010 кГц:

Этот диапазон соответствует стандартному времени и частоте. станции, хотя ни одна из них в настоящее время здесь не работает.



от 25010 до 25550 кГц:

Этот диапазон используется фиксированной, подвижной и морские станции, многие из которых маломощные агрегаты в грузовиках, такси, небольшие лодки и т. д. В основном используются USB и AM, а также FM с девиацией 5 кГц. Лучший прием в дневное время в годы высокой активности солнечных пятен или во время открытие распространения спорадического-E.



от 25550 до 25670 кГц:

Этот регион зарезервирован для радиоастрономии и обычно свободен от станций.



25670 до 26100 кГц:

Это 11-метровый международный полоса вещания. Прием обычно возможен только в дневное время в годы высокая солнечная активность.



от 26 100 до 26 965 кГц:

Этот диапазон используется фиксированной, подвижной и морские станции, многие из которых маломощные агрегаты в грузовиках, такси, небольшие лодки и т. д. В основном используются USB и AM, а также FM с девиацией 5 кГц. Лучший прием в дневное время в годы высокой активности солнечных пятен или во время открытие распространения спорадического-E.



от 26965 до 27405 кГц:

Это гражданская группа, канал разделение составляет 10 кГц. Используется NFM, AM и USB.



27405 до 28000 кГц:

В основном CB пираты в USB и различные фиксированные и мобильные станции в NFM используют этот диапазон.



от 28000 до 29700 кГц:

Это 10-метровый диапазон радиолюбителей. Большинство активность в USB от 28300 до 28600 кГц, при ЧМ используется в диапазоне 29510 — 29700 кГц. Возможен прием любительских радиоспутников между 29300 и 29510 кГц. Лучший прием в дневное время в годы высокой активности солнечных пятен или во время спорадического открытия распространения E.



от 29700 до 30000 кГц:

Стационарные и подвижные станции малой мощности, в основном используя FM с девиацией 5 кГц, используйте этот диапазон.





Назад к ARCTICPEAK’s Страница радио.

Эта страница была обновлена ​​в последний раз 13.05.17 .

Падение и подъем российской системы радиоэлектронной борьбы

Через месяц после начала российского вторжения украинские военные наткнулись на неприметный транспортный контейнер на заброшенном российском командном пункте под Киевом. Тогда они этого не знали, но крытый ветками ящик, оставленный отступающими русскими солдатами, был, возможно, самым крупным разведывательным ходом молодой войны.

Внутри находились внутренности одной из самых совершенных российских систем радиоэлектронной борьбы (РЭБ). Красуха-4. Впервые поставленная на вооружение в 2014 году, «Красуха-4» является центральным элементом стратегического оснащения РЭБ России. Предназначенная в первую очередь для подавления бортовых или спутниковых радаров управления огнем в диапазонах X и K _и , «Красуха-4» часто используется вместе с «Красухой-2», которая нацелена на поисковые радары S-диапазона на более низких частотах. Такие радары используются на надежных американских разведывательных платформах, таких как объединенная радиолокационная система наблюдения за целями E-8 (JSTARS) и бортовая система предупреждения и управления, или самолеты ДРЛО.

И теперь Украина, включая, соответственно, ее партнеров по разведке в НАТО, должна была препарировать и анализировать «Красуху-4».

То, что российские войска отказались от такой ценной системы РЭБ, было удивительным в марте, когда Москва все еще добивалась успехов по всей стране и угрожала Киеву. Через пять месяцев после начала войны стало очевидно, что первоначальное наступление России уже пошатнулось, когда «Красуха-4» осталась на обочине. Когда шоссе вокруг Киева забито бронеколоннами, вывод частей, необходимых для облегчения их нагрузки.

Заброшенная Красуха-4 стала символом загадочного провала российской системы РЭБ в первые несколько месяцев российского вторжения. После почти десятилетия владения радиоволнами во время поддерживаемого Москвой повстанческого движения на востоке Украины EW был не решающим, когда Россия вступила в войну в феврале. Ключевые вопросы сейчас заключаются в том, почему это произошло, что будет дальше для российской РЭБ в этой странно анахроничной войне и как это может повлиять на исход?

Как минимум три из пяти российских бригад РЭБ задействованы в Украине. А благодаря большему воздействию радиостанций, поставленных НАТО, опытные российские операторы РЭБ, набравшие опыта в Сирии, начинают обнаруживать и ухудшать украинские средства связи.

Радиоэлектронная борьба является ключевой , хотя и невидимой частью современной войны. Военные силы полагаются на радио, радары и инфракрасные детекторы для координации операций и обнаружения врага. Они используют РЭБ для управления спектром, защищая свои собственные датчики и средства связи, в то же время блокируя доступ к электромагнитному спектру войск противника.

Военная доктрина США определяет РЭБ как включающую электронную атаку (ЭА), электронную защиту и электронную поддержку. Наиболее известным из них является EA, который включает в себя создание помех, когда передатчик подавляет или разрушает форму волны вражеского радара или радио. Например, русский Сообщается, что постановщик помех Р-330Ж «Житель» может отключать — в радиусе десятков километров — GPS, спутниковую связь и сети сотовой связи в диапазонах УКВ и УВЧ. Обман также является частью EA, в которой система заменяет свой собственный сигнал ожидаемой радиолокационной или радиопередачи. Например, во время повстанческого движения на востоке Украины в 2014–2022 годах российские силы отправляли пропагандистские и фальшивые приказы военным и гражданским лицам, захватив местную сотовую сеть с помощью системы РБ-341В «Леер-3». Используя переносные солдатские беспилотники Орлан-10, управляемые установленной на грузовике системой управления, Леер-3 может увеличить дальность действия и обеспечить связь в диапазонах УКВ и УВЧ на более широких территориях.

Система постановки помех «Житель» может отключать за десятки километров GPS и спутниковую связь. На этом изображении показано основание одной из четырех антенн в типичной установке. informnapalm.org

Обратной стороной электронной атаки является электронная поддержка (ЭС), которая используется для пассивного обнаруживать и анализировать передачи соперника. ES необходим для понимания потенциальных уязвимостей радаров или радиостанций противника. Поэтому большинство российских систем РЭБ имеют возможности РЭ, что позволяет им находить и быстро характеризовать потенциальные цели помех. Используя свои возможности ES, большинство систем EA также могут геолокировать вражеские радиопередачи и передачи мобильных телефонов, а затем передавать эту информацию, чтобы ее можно было использовать для наведения артиллерийского или ракетного огня — часто с разрушительными последствиями.

Несколько российских систем проводят исключительно ЭП; одним из примеров является Москва-1 — прецизионный КВ/УКВ приемник, который может использовать отражения телевизионных и радиосигналов для проведения пассивной когерентной локации или пассивных радиолокационных операций. По сути, система улавливает радиоволны коммерческих теле- и радиопередатчиков в определенной области, которые будут отражаться от целей, таких как корабли или самолеты. Путем триангуляции среди нескольких наборов полученных волн цель может быть определена с достаточной точностью, чтобы отслеживать ее и, при необходимости, стрелять по ней.

Система радиоэлектронной борьбы	Цель	Первый выставленный	Примечания
1РЛ257 Красуха-4	Цели X-диапазона и K u -радары, особенно на самолетах, беспилотниках, ракетах и ​​низкоорбитальных спутниках	2014	Состоит из двух автомобилей КамАЗ-6350, один из которых является командным пунктом, а другой оснащен датчиками.
1Л269 Красуха-2	Нацеливается на радары S-диапазона, особенно на бортовые платформы. Часто используется в паре с Красухой-4.	2011	Также на базе двух грузовиков КамАЗ-6350.
РБ-341В Леер-3	Нарушает УКВ- и УВЧ-связь, в том числе сотовую и военную радиосвязь, на расстоянии сотен километров.	2015	Состоит из командного пункта на базе грузовика, который работает с беспилотниками Орлан-10 для увеличения радиуса действия.
РХ-330Ж Житель	Джаммер; может отключить GPS и спутниковую связь в радиусе десятков километров	2011	Состоит из командного пункта грузовика и четырех антенн с фазированной антенной решеткой на телескопической мачте.
Мурманск-БН	Дальнее обнаружение и подавление КВ военных радиостанций	2020	Российские источники утверждают, что он может глушить связь на расстоянии в тысячи километров.
Р-934Б	Подавитель помех VHF/UHF, нацеленный на беспроводную и проводную связь	1996 г.	Состоит из грузового или гусеничного автомобиля и буксируемого 16-киловаттного генератора.
СПН-2, 3, 4	Х- или К u — постановщики помех, которые нацелены на бортовые радары и радары наведения-управления класса «воздух-поверхность»	(нет в наличии)	Состоит из машины боевого управления и антенной машины.
Репеллент-1	Система антидрона	2016	Весит более 20 тонн
Москва-1	Прецизионный КВ/УКВ приемник для пассивной когерентной локации кораблей и самолетов противника	2015	В опубликованных источниках указывается дальность действия до 400 километров.
Источники: Википедия; Военный завод; Глобальные оборонные технологии ; Армия США; Air Power Australia ; Командование подготовки и доктрины армии США; Российская радиоэлектронная борьба: роль радиоэлектронной борьбы в Вооруженных силах России , Йонас Челлен, Шведское агентство оборонных исследований (FOI), 2018; Оборона24

Россия использует специализированные подразделения радиоэлектронной борьбы для проведения операций РЭБ и РЭБ. В своем Сухопутные войска, специализированные бригады РЭБ численностью в несколько сотен солдат приданы пяти российским военным округам — Западному, Южному, Северному, Центральному и Восточному — для поддержки региональных операций РЭБ, которые включают в себя нарушение работы радаров наблюдения противника и сетей спутниковой связи на расстоянии сотен километров. Бригады РЭБ оснащены более крупными комплексами «Красуха-2» и «-4», «Леер-3», «Москва-1» и «Мурманск-БН» (последний из которых обнаруживает и подавляет КВ-радиостанции). Каждая маневренная бригада российской армии также включает в себя роту РЭБ численностью около 100 человек, обученную для поддержки локальных действий в радиусе около 50 километров с использованием более мелких систем, таких как Р-330Ж «Житель».

Военные используют электронную защиту (ЭЗ), также известную как электронное противодействие, для защиты от ЭА и ЧС. Долгое время считавшаяся западными силами второстепенной задачей после окончания холодной войны, противозащитная защита снова стала, возможно, самым важным аспектом РЭБ, поскольку Россия и Китай внедряют все более совершенные глушители и датчики. EP включает в себя тактику и технологии для защиты радиопередач от обнаружения или помех. Типичные методы включают использование узких лучей или маломощных передач, а также усовершенствованных форм сигналов, устойчивых к помехам.

Эксперты уже давно рекламируют Россию как обладающую одними из самых опытных и лучше всего оснащенных подразделений РЭБ в мире. Таким образом, в первые дни вторжения 24 февраля аналитики ожидали, что российские силы быстро получат контроль над электромагнитным спектром, а затем доминируют над ним. С момента аннексии Крыма в 2014 году РЭБ стала ключевой частью российских операций в «серой зоне», теневой сфере между миром и войной в Донбассе. Используя машины РЭБ «Леер-3» и беспилотники «Орлан-10», поддерживаемые Москвой сепаратисты и наемники будут глушить украинские коммуникации и рассылать пропаганду по местным сетям мобильной связи. Когда российские силы будут готовы нанести удар, наземные и бортовые системы обнаружат украинские радиостанции и нанесут по ним ракетные удары.

Но после почти десятилетия репетиций на востоке Украины, когда последняя эскалация и вторжение начались в феврале, российская РЭБ не явилась. Украинские защитники не испытывали тех помех, с которыми они столкнулись на Донбассе, и не попадали под прицел беспилотников или средств наземной радиоэлектронной разведки. Хотя российские войска взорвали несколько радио- и телевышек, лидеры Украины продолжали беспрепятственно выходить за пределы мира с помощью российской РЭБ.

Используя системы противодействия дронам, предоставленные Соединенными Штатами перед вторжением, украинские войска сбили сотни российских беспилотников, заглушив их сигналы GPS или, возможно, повредив их электронику мощными микроволновыми лучами.

Россия одерживает верх сейчас, консолидировав контроль на востоке и юге Украины, поскольку у захваченной страны начинают заканчиваться солдаты, оружие и время. Благодаря более определенным линиям фронта и лучшей материально-технической поддержке со своей родины российские войска теперь используют свои системы РЭБ для направления артиллерийских и ракетных ударов. Но вместо того, чтобы быть передним краем наступления России, РЭБ вступает в игру только после того, как Москва прибегла к осадной тактике, напоминающей об истоках РЭБ в Первой мировой войне.

В то время радиочастотный спектр был менее занят. Командиры использовали свои новые радиостанции для координации передвижений войск и ведения огня прямой наводкой, а также использовали раннее пассивное пеленгаторное оборудование для обнаружения или прослушивания радиопередач противника. Хотя глушение связи появилось в то же время, оно не получило широкого распространения. Радиооператоры поняли, что простое включение их систем может вызвать взрыв белого шума, который заглушит передачи других радиостанций, работающих на тех же частотах. Но эта тактика имела ограниченную оперативную ценность, потому что она также не позволяла силам, производящим помехи, использовать одни и те же радиочастоты для связи. Причем боевые действия происходили достаточно медленно, чтобы жертва могла просто переждать глушилку.

Таким образом, РЭБ времен Первой мировой войны продемонстрировала пассивное обнаружение радиопередач и нечастые элементарные помехи. Переход к более совершенным системам и тактике РЭБ произошел во время Второй мировой войны, когда технологические достижения сделали бортовые радары и глушители практичными, более совершенные тюнеры позволили глушить и вести связь на разных частотах, а возросший темп боевых действий дал комбатантам стимул не просто глушить противника. передачи, но и перехватывать и использовать их.

Рассмотрим битву за Британию, когда главный Задача немецких пилотов заключалась в том, чтобы добраться до нужного места, чтобы сбросить бомбы. Германия использовала систему радиомаяков, которую она назвала Knickebein («кривая нога» на английском языке), чтобы направлять свои бомбардировщики на британские авиационные заводы, против чего британцы противостояли поддельными маяками, которые они назвали «Аспирин». Для поддержки британских военных самолетов, атакующих Германию в 1942 году, Королевские ВВС (RAF) установили гиперболическую радионавигационную систему GEE, которая позволяла экипажам бомбардировщиков использовать передачи с британских наземных станций для определения своего местоположения в полете. Германия ответила глушилками, которые заглушали передачи GEE.

Конкурс РЭБ времен Второй мировой войны распространяется на сенсорные и коммуникационные сети. Бомбардировщики Королевских ВВС и США разбрасывали облака металлической мякины под названием «Окно», которая сбивала с толку немецкие радары ПВО, создавая тысячи ложных радиолокационных целей. И они использовали глушители УКВ-связи, которые британцы назвали Jostle, чтобы помешать немецким наземным диспетчерам, пытающимся направить истребители на союзные бомбардировщики.

Цикл движения-противодействия ускорился в ответ на советскую военную агрессию и наступление в 19 веке.50-е годы. Активные меры противодействия, такие как глушители или ложные цели, получили широкое распространение благодаря технологическим достижениям, которые позволили системам РЭБ иметь большую мощность, более широкий диапазон частот и более сложные формы сигналов, и которые были достаточно малы, чтобы соответствовать как самолетам, так и кораблям.

Позже, когда советские военные датчики, ракеты класса «земля-воздух» и противокорабельные крылатые ракеты стали более изощренными и многочисленными, Министерство обороны США стремилось вырваться из соперничества радаров и средств радиоэлектронной борьбы, используя новые материалы, компьютеры. моделирование и другие технологии. С тех пор военные США разработали несколько поколений самолетов и кораблей-невидимок с сильно уменьшенными радиочастотными, инфракрасными, акустическими и визуальными сигнатурами. Россия последовала за ними со своими собственными платформами-невидимками, хотя и медленнее после распада Советского Союза.

Но сегодня, недостаточное финансирование авиационной подготовки и техническое обслуживание, а также быстрое внедрение НАТО плечевых зенитно-ракетных комплексов Stinger в значительной степени остановили российские самолеты и вертолеты во время вторжения в Украину. Поэтому, когда русские войска пересекли границу, они столкнулись с ситуацией, мало чем отличающейся от армий Первой мировой войны.

Без авиации русские штурмовики ползли со скоростью их грузовиков и танков. И хотя в последнее десятилетие они доказали свою эффективность на Донбассе, российские беспилотники управляются радиостанциями прямой видимости, работающими в К _a — и K _u -диапазоны, которые не позволяли им слишком далеко отклоняться от своих операторов на земле. Поскольку российские колонны двигались по нескольким направлениям вглубь Украины и не могли отправить беспилотники РЭБ далеко за горизонт, любое глушение украинских сил, некоторые из которых были рассредоточены между российскими формированиями, также вывело бы из строя российские радиостанции.

Российские подразделения РЭБ использовали установки «Леер-3» для поиска украинских боевиков по радио и мобильной связи, как это было на Донбассе. Но в отличие от сельского востока Украины, районы вокруг Киева относительно густонаселены. Из-за того, что передачи гражданских мобильных телефонов смешивались с военными, российские системы ES не могли точно определить военные передатчики и использовать эту информацию для нацеливания на украинские войска. Что еще хуже для русских, украинские силы также начали использовать одноканальную наземную и бортовую радиосистему НАТО или СИНКГАРС.

Украинские войска десять лет тренировались с SINCGARS, но портативные боевые УКВ-радиостанции были в дефиците до начала российского вторжения, когда поток поддержки со стороны НАТО отправил радиостанции SINCGARS почти в каждое сухопутное подразделение Украины. В отличие от предыдущих радиостанций Украины, которые были построены в России и включали бэкдоры для удобства российской разведки, SINCGARS имеют встроенное шифрование. Для защиты от помех и перехвата SINCGARS автоматически переключается между частотами до 100 раз в секунду при общем охвате от 30 до 88 мегагерц. Поскольку SINCGARS может управлять сигналами в диапазоне 25 кГц, пользователь может выбирать из более чем 2000 каналов.

Как и в Первой мировой войне, нехватка авиации также повлияла на скорость конфликта. Широко распространенные видеоролики с российскими бронетранспортерами, застрявшими на дорогах вокруг Киева, стали суровым напоминанием о том, что наземные операции могут двигаться только со скоростью их запасов топлива. Во время Второй мировой войны и холодной войны бомбардировки и другие воздушные операции происходили так быстро, что даже если глушение затронуло дружественные силы, эффект был бы временным, поскольку позиции глушителей, целей глушения и посторонних быстро менялись. Но когда российские войска продвигались к городским районам северной Украины, они двигались так медленно, что не могли использовать изменяющуюся геометрию, чтобы поставить свои глушители на позиции, с которых они могли бы оказать существенное влияние. При этом российские войска не сидели на месте, что мешало им поставить крупную систему наподобие «Красухи-4» для ослепления радаров НАТО в воздухе и в космосе.

Российская РЭБ получает преимущество только сейчас, потому что стратегия Москвы по быстрому захвату Киева провалилась, и она перешла к изматывающей войне на истощение на юге Украины.

Что дальше? Положение Кремля улучшилось после того, как его солдаты ведут боевые действия с контролируемой Россией территории на востоке Украины. Войска вторжения больше не рассредоточены по нескольким линиям в пригородах, теперь они могут использовать РЭБ для поддержки стратегии постепенного захвата территории путем обнаружения украинских позиций и подавления их преимуществом России в артиллерии примерно 10 к 1.

На момент написания этой статьи по крайней мере три из пяти российских бригад РЭБ задействованы в Украине. А благодаря более широкому использованию радиостанций, поставляемых НАТО, опытные российские операторы РЭБ, набившие оскомину в последнее десятилетие войны в Сирии, начинают обнаруживать и деградировать украинские коммуникации. Бригады РЭБ используют беспилотники «Орлан-10» «Леер-3» для обнаружения позиций украинской артиллерии на основе их радиоизлучений, хотя шифрование и скачкообразная перестройка частоты радиостанций SINCGARS затрудняют их перехват и использование. Поскольку линии фронта теперь определены лучше, чем в начале войны вокруг Киева, российские силы могут предположить, что обнаружение ведется украинскими воинскими частями и прямым артиллерийским и ракетным огнем по этим местам.

Российские войска используют беспилотники «Орлан-10» [на переднем плане] в сочетании с комплексом радиоэлектронной борьбы «Леер-3» (с грузовиком на заднем плане) для идентификации и атаки украинских подразделений. iStockphoto

«Красуха-4», которая была слишком мощной и громоздкой, чтобы быть полезной во время штурма Киева, также вновь появляется. Используя территориальный контроль России на Донбассе, бригады РЭБ используют «Красуху-4» для глушить радары таких украинских беспилотников, как Bayraktar TB2, и мешать их каналам связи, не позволяя украинским силам обнаруживать российские артиллерийские позиции.

Чтобы добиться гибкости и мобильности в преддверии вторжения, российская армия разбила свои маневренные бригады численностью 2000 солдат на более мелкие батальонные тактические группы (БТГ) численностью от 300 до 800 человек таким образом, что каждая из них включала часть исходной маневренной бригады. Компания РЭБ. Сегодня БТГ, работающие на юге и востоке Украины, используют системы радиоэлектронного нападения УКВ-УВЧ меньшей дальности, такие как Р-330Ж «Житель», чтобы выводить из строя украинские беспилотники, начиная от Bayraktar TB2 и заканчивая небольшими DJI Mavic, глуша их сигналы GPS. БТГ также атакуют украинские коммуникации с помощью Р-934Б VHF и СПР-2 VHF/UHF глушилки, с некоторым успехом. Хотя у украинских солдат есть радиостанции SINCGARS, они по-прежнему полагаются на уязвимые мобильные телефоны и радиостанции без шифрования или скачкообразной перестройки частоты, когда SINCGARS не работает или недоступен.

Но Украина дает отпор российской атаке спектра. Использование систем противодействия дронам предоставленные Соединенными Штатами перед вторжением, украинские войска сбили сотни российских беспилотников, заглушив их сигналы GPS или, возможно, повредив их электронику с помощью мощных микроволновых лучей, особого типа ЭА, в котором электромагнитная энергия используется для генерации высокого напряжения в чувствительной микроэлектроники, которые повреждают транзисторы и интегральные схемы.

Украинские силы также используют поставленные США системы РЭБ и обучение глушению российской связи. В отличие от своих украинских коллег, российские войска не имеют такой системы, как SINCGARS, и часто полагаются на мобильные телефоны или незашифрованные радиостанции для координации операций, что делает их уязвимыми для украинской геолокации и помех. Таким образом, стабилизация линии фронта также помогает усилиям Украины по РЭБ, поскольку позволяет быстро сопоставлять передачи с местами. Защитники Украины также воспользовались слабостью крупных и мощных российских систем РЭБ — их легко найти. Используя поставленное США оборудование для радиоэлектронной защиты, украинские военные смогли обнаружить передачи от таких систем, как «Леер-3» или «Красуха-4», а также направить ракетные, артиллерийские и беспилотные контратаки на российские системы, установленные на грузовиках.

Вторжение в Украину показывает, что РЭБ может изменить ход войны, но также показывает, что основные принципы по-прежнему имеют значение. Без авиации или беспилотных летательных аппаратов со спутниковым наведением российская армия не смогла бы поставить за горизонт глушилки, чтобы нарушить работу украинских систем связи и радаров до наступления войск на Киев. Вынужденные использовать беспилотную авиацию ближнего действия и наземные комплексы, российские бригады РЭБ, работающие с БТГ, должны были беспокоиться о том, чтобы помешать дружественным операциям, и не могли отличить украинские войска от мирных жителей. Им также приходилось оставаться в движении, что снижало полезность их больших многоцелевых систем РЭБ.
